1 Nářadí s charakterem! 2009/2010 Obsahuje mnoho nových položek. INDUSTRIAL Ausgabe 2008

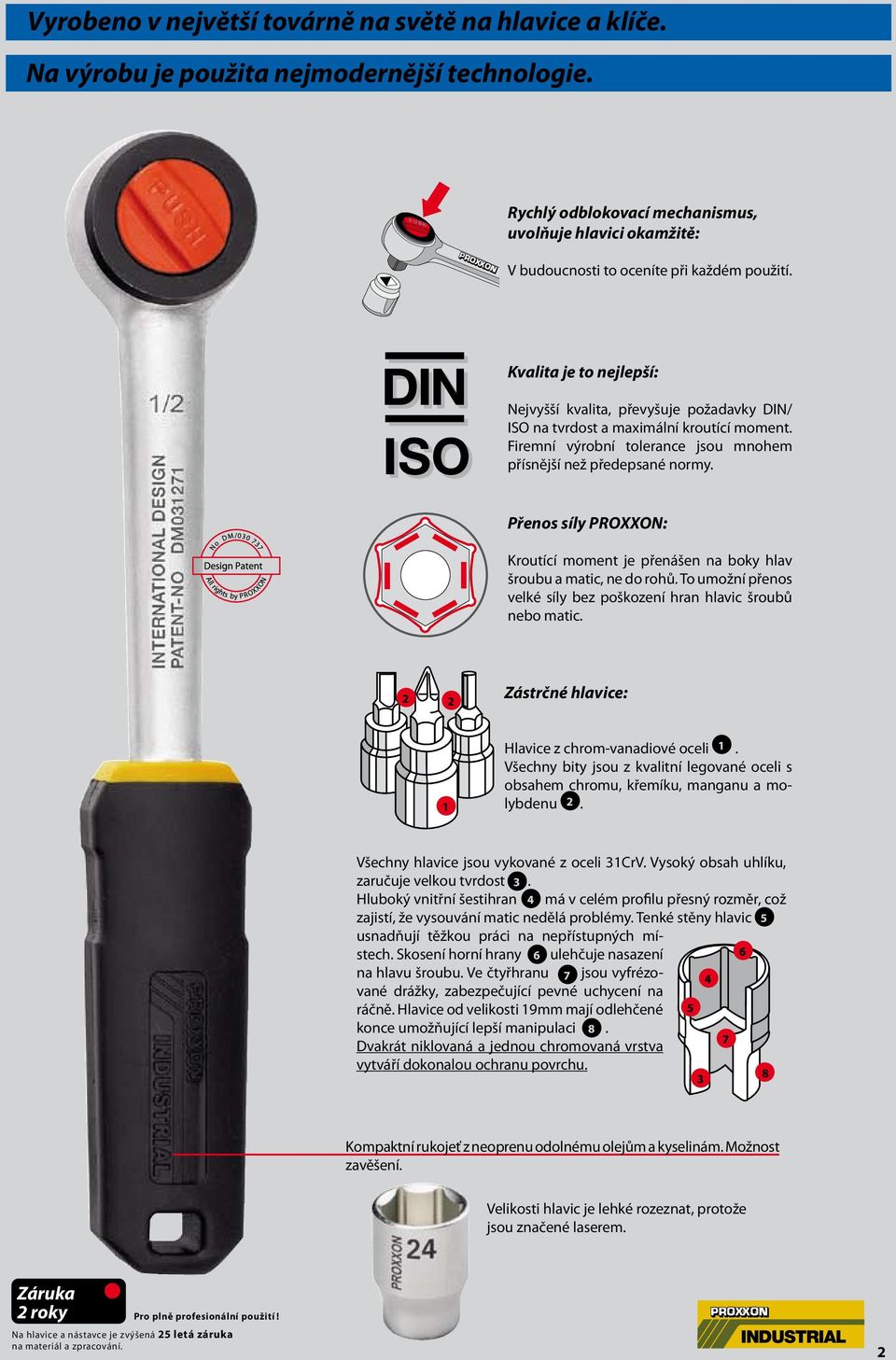

2 Vyrobeno v největší továrně na světě na hlavice a klíče. Na výrobu je použita nejmodernější technologie. Rychlý odblokovací mechanismus, uvolňuje hlavici okamžitě: V budoucnosti to oceníte při každém použití. DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. Kvalita je to nejlepší: Nejvyšší kvalita, převyšuje požadavky DIN/ ISO na tvrdost a maximální kroutící moment. Firemní výrobní tolerance jsou mnohem přísnější než předepsané normy. Přenos síly PROXXON: Kroutící moment je přenášen na boky hlav šroubu a matic, ne do rohů. To umožní přenos velké síly bez poškození hran hlavic šroubů nebo matic. Das PROXXON- Driver-System: Antrieb nicht mehr über Ecken, sondern an 2 den Flanken. Zástrčné hlavice: 2 Empfindliche Kanten der Muttern bleiben unberührt. Hlavice z chrom-vanadiové oceli 1. Všechny bity jsou z kvalitní legované oceli s obsahem chromu, křemíku, manganu a molybdenu 2 1. Schrauber -Einsätze mit Klingen Všechny aus hlavice hochlegiertem jsou vykované z oceli 31CrV. Vysoký obsah uhlíku, Spezialstahl. Sockel aus CrV. zaručuje velkou tvrdost 3. Hluboký vnitřní šestihran 4 má v celém profilu přesný rozměr, což zajistí, že vysouvání matic nedělá problémy. Tenké stěny hlavic 5 usnadňují těžkou práci na nepřístupných místech. Skosení horní hrany 6 ulehčuje nasazení na hlavu šroubu. Ve čtyřhranu 7 jsou vyfrézované drážky, zabezpečující pevné uchycení na ráčně. Hlavice od velikosti 19mm mají odlehčené konce umožňující lepší manipulaci 8. Dvakrát niklovaná a jednou chromovaná vrstva vytváří dokonalou ochranu povrchu. 3 8 Dünnwandige durchgehärtete 6-Kant-Einsätze Kompaktní rukojeť z neoprenu odolnému olejům (keinerlei a kyselinám. Bruchgefahr) Možnost zavěšení. Velikosti hlavic je lehké rozeznat, protože jsou značené laserem. Záruka 2 roky Pro plně profesionální použití! Na hlavice a nástavce je zvýšená 25 letá záruka na materiál a zpracování. INDUSTRIAL 2

3 Das Srdce Herz každé eines sady jeden nářadí: Steckschlüsselsatzes: ráčna. die Ratsche! Das Herz eines Steckschlüsselsatzes: Die Ratsche! S tlačítkem pro snadné uvolnění hlavice. Mit mit Entriegelung der Einsatzwerkzeuge durch Knopfdruck Ráčna: je vyrobena z jednoho kusu materiálu, tzn., že hlava není přivařena 1. Tlačítko rychlého uvolnění odjistí matici ihned po stisku tlačítka 2. Perfektní ozubení optimálně zakalené pro maximální dobu životnosti 3. Spolehlivý přepínací mechanismus. Přenos velkého kroutícího momentu je umožněn záběrem několika zubů ráčny současně 4. 1 Velmi stabilní kovový kufřík s plastovou vložkou pro uložení každého dílu.tabulka rozměrů závitů (M 1,6 až 24) a k tomu příslušné utahovací momenty a velikost příslušných klíčů dle typů hlav šroubů. Tuto tabulku najdete ve všech montážních sadách PROXXON. Sada nástrčných hlavic (8 34 mm) 1/2-29 dílů. Hlavice šestihranná 34 mm (určeno pro závit 22 mm dle nových ISO norem). Speciální nástavce na zapalovací svíčky 16 a 21 mm. Hlavice nástrčná prodloužená na zapuštěné šrouby. Ostatní dle vyobrazení. Obj. č Kompaktní rukojeť z neoprenu odolnému olejům a kyselinám. Možnost zavěšení. 3 Herstellung ISO nach Certificate of Registration File No: A10048 vom :2000 INDUSTRIAL

4 Steckschlüsselsätze. Sady hlavic z chrom-vanadiové Aus Chrom-Vanadium-Stahl. oceli. Hier Standardní die Standard-Serie sestava v pevném in stabilen kovovém pulverbeschichteten kufříku s komaxitovým Stahlkästen. povrchem. Sada hlavic s ráčnami 1/4 a 1/2 56 dílů. Obsahuje nástrčné hlavice od 4 do 32 mm, hlavice na svíčky 16 a 21 mm, zástrčné hlavice PL 4, 5.5, PH1, PH2, Torx 20, 25, 27, 30 s otv. (nejpoužívanější velikosti) a zástrčné klíče Inbus 1.25, 1.5, 2.0, 2.5, 3.0. Kompletní osazení ukazuje fotografie. Obj. č Sada hlavic pro autodílnu s ráčnami 1/4 a 1/2 27 dílů. Použitelné pro všechny rozměry od 6 do 32 mm. Obsahuje také hlavice na svíčky 16 a 21 mm. Kompletní osazení ukazuje fotografie. Obj. č Kompaktní sada hlavic 3/8 v rozsahu 6 24 mm 24 dílů. Sada obsahuje hlavice na svíčky 16, 18 a 21 mm. Kompletní osazení ukazuje fotografie. Obj. č Speciální sada nástavců pro mnohohrany XZN 1/2-18 dílů. Určeno k práci na automobilech hlava motoru, poloosy, atp. ½ uchycení. Nástavce v krátké velikosti (50 mm): 5-14 mm. Nástavce v prodloužené verzi s kulatým tělem (100 mm): 6-14 mm. Vnitřní mnohohrany: 9-21 mm. Obj. č INDUSTRIAL

5 Vysoká kvalita nářadí pro průmysl, dílnu a montáže v opravdu skvělých cenách. Precizní sada hlavic 1/4 pro mechaniky 36 dílů. Obsahuje nástrčné hlavice 4 13 mm, zástrčné klíče Inbus 1.25, 1.5, 2.0, 2.5, 3.0, zástrčné hlavice PL 4, 4.5, TX 20, 25, 27, 30 (krátká verze s otvorem), PH1, PH2, 6HR 3, 4, 5, 6. Porovnejte užitnou hodnotu a cenu. Kompletní osazení ukazuje fotografie. Obj. číslo Sada hlavic a bitů s magnetickým držákem 36 dílů. Pro použití s vrtačkou: hlavice 4 13 mm (1/4 ). Obsahuje 16 vysoce kvalitních bitů (PH 1, 2, 3, PL 4, 5.5, 6.5, Inbus 3, 4, 5, 6 a TX 8, 10, 15, 20, 25, 30, krátká verze s otvorem), dále magnetický držák bitů a adaptér pro použití hlavic ve vrtačce. Kompletní osazení ukazuje fotografie. Obj. č Sada hlavic TORX 23 dílů. Tato sada obsahuje zástrčné hlavice TORX 1/4" velikosti TX 8 až TX30, nástrčné hlavice TORX velikosti E4 až E8 (všechny vhodné pro pro utahovací moment do 10 Nm). Zástrčné hlavice TORX 1/2" velikosti TX 40 až TX 60, nástrčné hlavice TORX velikosti E10 až E18 (všechny vhodné pro pro utahovací moment 25 až 135 Nm) a tři zástrčné klíče TORX 6, 8 a 10. Kompletní osazení ukazuje fotografie. Obj. č Kompaktní sada bitů 1/4 28 dílů. Vhodné pro všechny cyklisty. Vnitřní čtyřhran hlavic je použitelný bez adaptéru ve vratidlu i šroubovákové rukojeti. Adaptér umožňuje snadné použití standardních bitů. V zadní části rukojeti je vnitřní čtyřhran, který umožňuje použití vratidla. Bity jsou z vysoce kvalitní speciální oceli a profil TORX je s otvorem. Kompletní osazení ukazuje fotografie. Obj. č Sada nástrčných hlavic "INBUS" 1/4" a 1/2" - 18 dílů Hlavice 1/4": od 2 do 6 mm - utahovací moment do 25 Nm. Hlavice 1/2": od 6 do 14 mm (délka 55 mm), od 5 do 12 mm (délka 100mm) - utahovací moment Nm. Ostatní dle vyobrazení. Obj. č Poznámka: Naše super bezpečná a speciální sada bitů (75 dílů) je detailně popsaná na straně 20 tohoto katalogu. INDUSTRIAL 5

6 INDUSTRIAL Složení a design je chráněný vzor PROXXON Velmi pevný plastový kufr s bezpečnými uzávěry, které se dají snadno otevřít a uzavřít. Každý dílec má přesné umístění označené velikostí nebo symbolem. Tabulka osazení je i vně na víku kufru. Kompletní sada 1/4 a 1/2-65 dílů. Tato 65 dílná sada obsahuje nástrčné hlavice od 4 do 34 mm a hlavice na zapalovací svíčky 16 a 21 mm. Zástrčné hlavice pro ploché, křížové, TORX s čepem a inbusové šrouby, krátká verze s otvorem. Zástrčné klíče Inbus vel. 1,25-1,5-2,0-2,5-3,0 mm. Čtyři prodlužovací nástavce, šroubováková rukojeť, dva univerzální kardany. Ráčny 1/4" a 1/2", Zástrčné hlavice PH, TORX, PL a Inbus. Kompletní osazení ukazuje fotografie. Obj. č Palcové rozměry Stejná sada v palcových rozměrech Hlavice od 5/32" 1 3/8". Hlavice na zapalovací svíčky 5/8" a 13/16. Zástrčné hlavice 1/4" Inbus, Torx (krátká verze s otvorem), PH a PL. Zástrčné klíče 1/16", 5/64", 3/32" a 1/8". Všechny ostatní detaily stejné jako položka obj. číslo Obj. č Kompaktní sada 3/8-44 dílů Tato sada nabízí hlavice od 6 do 24 mm. Prodloužené hlavice mm pro zapuštěné šrouby. Hlavice pro zapalovací svíčky 16,18,21 mm. Vratidlo a dva prodlužovací nástavce. Univerzální kardan. Zástrčné hlavice Inbus 4 10 mm a TORX (20 40). Pět zástrčných klíčů 1,25 1,5 2,0 2,5 a 3,0 mm. Kompletní osazení ukazuje fotografie. Obj. č Montážní sada - 3/4" Z CrV oceli. Určeno k práci na nákladních automobilech, traktorech a podobných strojích. Nástavce od mm. 14 dílů. 500 mm dlouhá ráčna s přepínacím mechanismem (40 zubů). Kardanový kloub. Prodloužení 200 a 400 mm. Nástavce a 50 mm. Stabilní kovový kufřík s rukojetí a plastovou vložkou. Obj. č

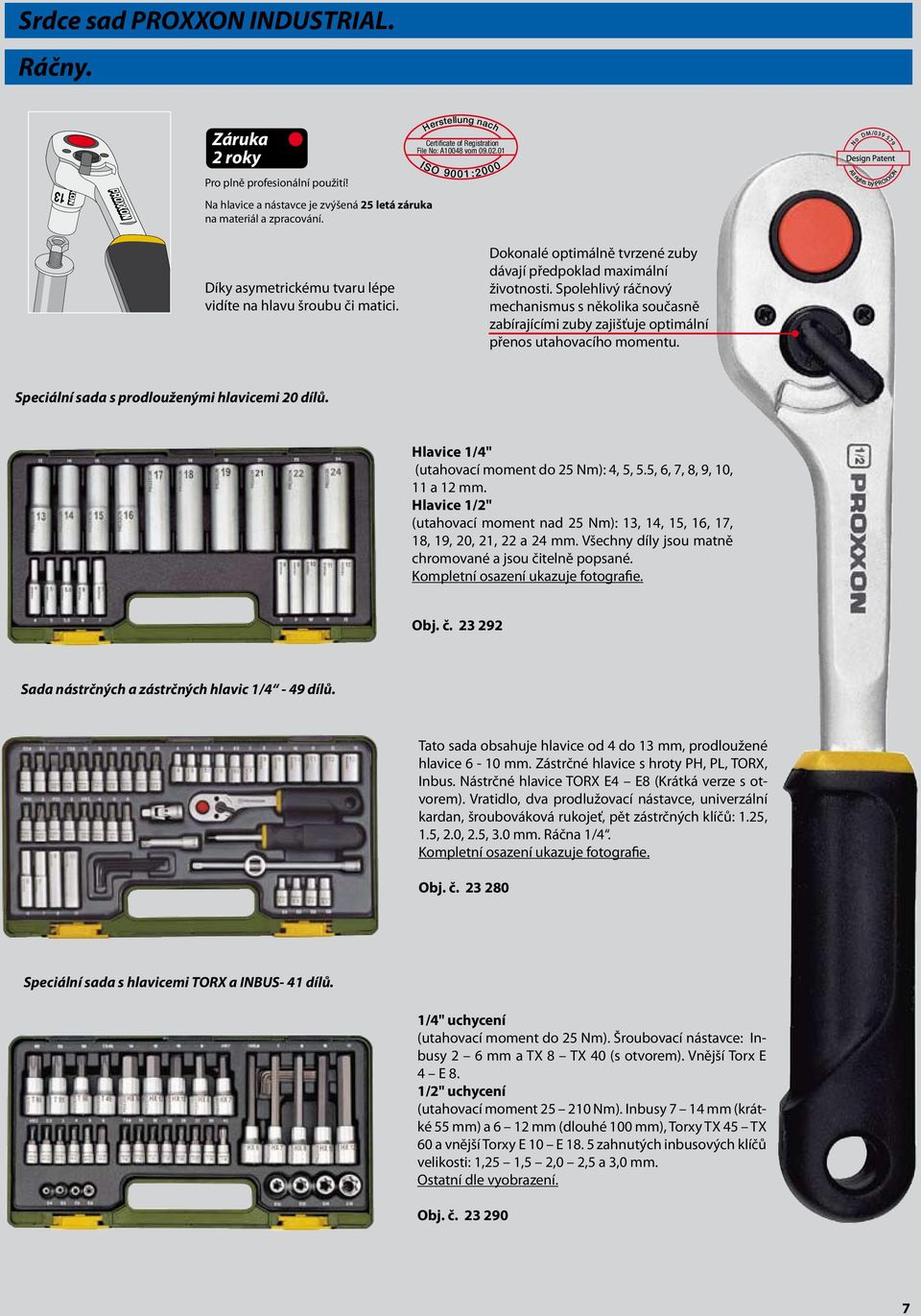

7 Srdce sad PROXXON INDUSTRIAL. Ráčny. Záruka 2 roky Herstellung ISO Pro plně profesionální použití! Na hlavice a nástavce je zvýšená 25 letá záruka na materiál a zpracování. nach Certificate of Registration File No: A10048 vom :2000 Díky asymetrickému tvaru lépe vidíte na hlavu šroubu či matici. Dokonalé optimálně tvrzené zuby dávají předpoklad maximální životnosti. Spolehlivý ráčnový mechanismus s několika současně zabírajícími zuby zajišťuje optimální přenos utahovacího momentu. Speciální sada s prodlouženými hlavicemi 20 dílů. Hlavice 1/4" (utahovací moment do 25 Nm): 4, 5, 5.5, 6, 7, 8, 9, 10, 11 a 12 mm. Hlavice 1/2" (utahovací moment nad 25 Nm): 13, 14, 15, 16, 17, 18, 19, 20, 21, 22 a 24 mm. Všechny díly jsou matně chromované a jsou čitelně popsané. Kompletní osazení ukazuje fotografie. Obj. č Sada nástrčných a zástrčných hlavic 1/4-49 dílů. Tato sada obsahuje hlavice od 4 do 13 mm, prodloužené hlavice 6-10 mm. Zástrčné hlavice s hroty PH, PL, TORX, Inbus. Nástrčné hlavice TORX E4 E8 (Krátká verze s otvorem). Vratidlo, dva prodlužovací nástavce, univerzální kardan, šroubováková rukojeť, pět zástrčných klíčů: 1.25, 1.5, 2.0, 2.5, 3.0 mm. Ráčna 1/4. Kompletní osazení ukazuje fotografie. Obj. č Speciální sada s hlavicemi TORX a INBUS- 41 dílů. 1/4" uchycení (utahovací moment do 25 Nm). Šroubovací nástavce: Inbusy 2 6 mm a TX 8 TX 40 (s otvorem). Vnější Torx E 4 E 8. 1/2" uchycení (utahovací moment Nm). Inbusy 7 14 mm (krátké 55 mm) a 6 12 mm (dlouhé 100 mm), Torxy TX 45 TX 60 a vnější Torxy E 10 E zahnutých inbusových klíčů velikosti: 1,25 1,5 2,0 2,5 a 3,0 mm. Ostatní dle vyobrazení. Obj. č

8 Když hledáte nejlepší sadu nářadí pro automobilisty, neztrácejte čas hledáním jinde. INDUSTRIAL 12 kusů očkoplochých klíčů z CrV oceli s matným chromovaným povrchem. Norma DIN Hlavice a příslušenství z CrV oceli. Norma DIN 899. Přepínací ráčna s vyhazovacím tlačítkem, vykovaná z jednoho kusu. 10 let Záruka Pro plně profesionální použití! Na hlavice a nástavce je zvýšená 25 letá záruka na materiál a zpracování. Kufr z vysoce kvalitního houževnatého plastu, odolnému oleji a přísadám. 8

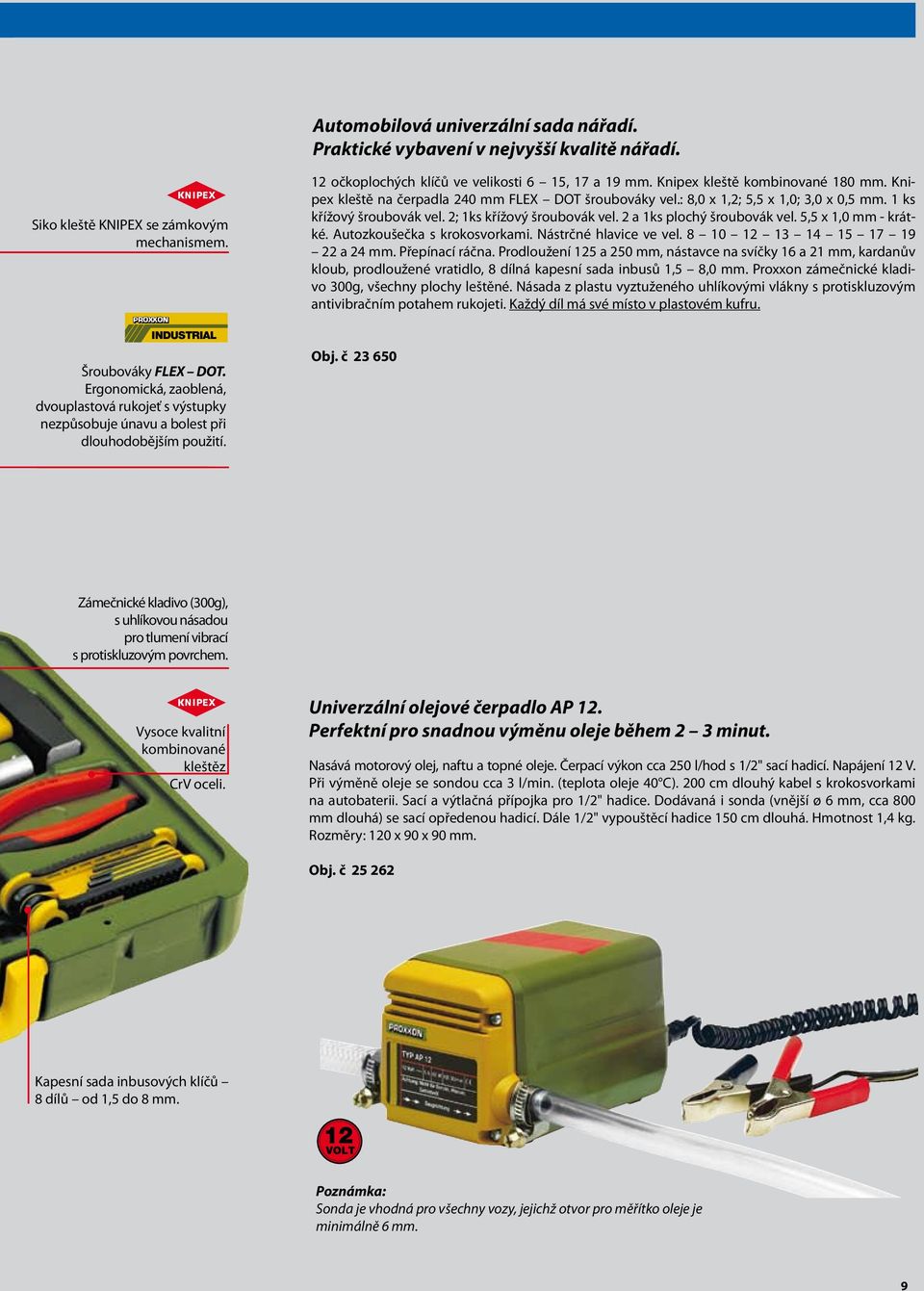

9 Automobilová univerzální sada nářadí. Praktické vybavení v nejvyšší kvalitě nářadí. NIPEX Siko kleště KNIPEX se zámkovým mechanismem. 12 očkoplochých klíčů ve velikosti 6 15, 17 a 19 mm. Knipex kleště kombinované 180 mm. Knipex kleště na čerpadla 240 mm FLEX DOT šroubováky vel.: 8,0 x 1,2; 5,5 x 1,0; 3,0 x 0,5 mm. 1 ks křížový šroubovák vel. 2; 1ks křížový šroubovák vel. 2 a 1ks plochý šroubovák vel. 5,5 x 1,0 mm - krátké. Autozkoušečka s krokosvorkami. Nástrčné hlavice ve vel a 24 mm. Přepínací ráčna. Prodloužení 125 a 250 mm, nástavce na svíčky 16 a 21 mm, kardanův kloub, prodloužené vratidlo, 8 dílná kapesní sada inbusů 1,5 8,0 mm. Proxxon zámečnické kladivo 300g, všechny plochy leštěné. Násada z plastu vyztuženého uhlíkovými vlákny s protiskluzovým antivibračním potahem rukojeti. Každý díl má své místo v plastovém kufru. INDUSTRIAL Šroubováky FLEX DOT. Ergonomická, zaoblená, dvouplastová rukojeť s výstupky nezpůsobuje únavu a bolest při dlouhodobějším použití. Obj. č Zámečnické kladivo (300g), s uhlíkovou násadou pro tlumení vibrací s protiskluzovým povrchem. NIPEX Vysoce kvalitní kombinované kleštěz CrV oceli. Univerzální olejové čerpadlo AP 12. Perfektní pro snadnou výměnu oleje během 2 3 minut. Nasává motorový olej, naftu a topné oleje. Čerpací výkon cca 250 l/hod s 1/2" sací hadicí. Napájení 12 V. Při výměně oleje se sondou cca 3 l/min. (teplota oleje 40 C). 200 cm dlouhý kabel s krokosvorkami na autobaterii. Sací a výtlačná přípojka pro 1/2" hadice. Dodávaná i sonda (vnější ø 6 mm, cca 800 mm dlouhá) se sací opředenou hadicí. Dále 1/2" vypouštěcí hadice 150 cm dlouhá. Hmotnost 1,4 kg. Rozměry: 120 x 90 x 90 mm. Obj. č Kapesní sada inbusových klíčů 8 dílů od 1,5 do 8 mm. 12 VOLT Poznámka: Sonda je vhodná pro všechny vozy, jejichž otvor pro měřítko oleje je minimálně 6 mm. 9

10 Rotační ráčny 1/4", 3/8" a 1/2" Funkce ráčny pouhým otočením rukojeti. Ta pravá ráčna do úzkého prostoru, kde není místo pro běžné utahování: např. při práci na radiátorech, klimatizačních jednotkách, motorech, výfucích, automatických převodovkách atp. Ta pravá ráčna do úzkého prostoru, kde není místo pro běžné utahování: např. při práci na radiátorech, klimatizačních jednotkách, motorech, výfucích, automatických převodovkách atp. Obj.č Rotační ráčna 1/4" Obj.č Rotační ráčna 3/8" Obj.č Rotační ráčna 1/2" Rukojeť je nyní opatřena vnitrním ctyrhranem 1/4", který umožňuje nasadit nástavce. Pokud je to vhodné, lze nasadit i vratidlo. Přípustná přenášená síla je 12.5 Nm pro rozměr 1/4", resp. 27 Nm pro rozměr 3/8". Záruka 2 roky Pro plně profesionální použití! Speciální dílenské sady s průc trubkovými krátkými nástavc Řešení vašeho problému: Otevřená ráčna a hlavice dovolí průchod šroubů a závitových tyčí. Dlouhá páka s ráčnou 1/2" Dlouhá páka s kloubem 43 cm umožňuje povolení hodně utažených šroubů bez vyvinutí velké síly. Vyrobeno z chrom-vanadové oceli, matováno. Silný ráčnový mechanismus s přepínáním (60 zubů). Rukojeť je vyrobena z neoprenu odolného kyselině a olejům. Většina záchytů reakce mívá velikost 22 mm. Obj.č Řemenice na alternátoru má obvykle velikost matice 24 mm. 10

11 Nastavitelné klíče RG 200, RG 250 a RG 300 Přesnost a ergonomie pro univerzální použití. Z kované CrV oceli. Dle DIN 3117/ISO 6787 Ergonomická rukojeť z pevného, uhlíkovými vlákny vyztuženého plastu. Tenká hlava klíče s broušenými čelistmi vyhnutými o 22,5. Dobře čitelná stupnice v "mm" pro nastavení klíče a měření obrobků. Přesné vedení pohyblivé čelisti s jednoduchým přenastavením pomocí stavitelného rýhovaného šneku. Obj.č.: Velikost max. rozevření klíče RG 200 SW 24.5 mm RG 250 SW 29.0 mm RG 300 SW 34.0 mm Záruka 2 roky Pro plně profesionální použití! hozími nástavci pro dlouhé závitové tyče a šrouby. S kovanými i a průchozí ráčnou. Speciální dílenská sada 1/2 od 13 do 27 mm 14 dílů Sada s přepínací průchozí ráčnou (rukojeť z neoprenu), 55 mm prodloužení (též průchozí) a adapter s 1/2" čtyřhranem. Nástavce 13 až 27 mm. Baleno v kovovém kufříku s plastovou vložkou. Obj.č Speciální dílenská sada 1/4" od 5,5 do 14 mm 13 dílů Sada s přepínací průchozí ráčnou (rukojeť z neoprenu), 55 mm prodloužení (též průchozí) a adapter s 1/4" čtyřhranem. Nástavce 5,5 až 14 mm. Baleno v kovovém kufříku s plastovou vložkou. Obj.č

12 " / Ráčny, hlavice a příslušenství pro drobné konstrukce. Vše z chrom-vanadiové oceli 31 CrV 3. Ráčna 1/4". Naše robustní ráčna! Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik ze 44 zubů ráčny. Přepínací páčka pro reverzní chod. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení. Obj.č Malá ráčna 2000 S. Extrémně lehká 1/4" ráčna. Dokonalá ráčna s vysokou životností. Přepínání L/P chodu páčkou. Tlačítko vyhazovače pro rychlé uvolnění hlavice. Rukojeť s měkkým povrchem DuPont HYT- REL s otvorem pro zavěšení. Obj.č Design Patent All rights by PROXXON Ráčna 1/4" Standard. Prokázaných více než pracovních cyklů! Reverzní přepínač integrovaný do ráčnovíého mechanismu. Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik ze 52 zubů ráčny. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení. Obj.č Rotační ráčna S (small) 1/4" U rotační ráčny stačí otáčet rukojetí a tím utahovat. Stačí pár milimetrů prostoru na povolení či utažení. Jemné ozubení převodů (52 zubů). Ráčna s tlačítkem pro snadné uvolnění nástavců a s přepínáním L/P. Podrobný popis naleznete na str. 10. Obj.č Velikost Obj.č. 1/4" Šroubovák rukojeť 140mm, s vnitřním čtyřhranem v rukojeti /4 Adapter do vrtačky pro nástrčné hlavice /4" Magnetický držák bitů s vnitřním a vnějším šestihranem. Vhodný na práci s elektrickým šroubovákem a vrtačkou /4" Vratidlo /4" Prodlužovací nástavec 50 mm 100 mm 150 mm /4" Pružný nástavec 150 mm /4" univerzální kardan

13 Velikost Obj.č. 1/4" adaptér pro bity (DIN 3126) otvor čtyřhran a otvor šestihran ➊ ➊ ➋ ➌ 1/4" adaptér 1/4" otvor čtyřhran a 3/8 vnější čtyřhran 1/4" adaptér 1/4" vnější čtyřhran a ¼ vnější šestihran ➋ ➌ /4 Hlavice nástrcné šestihranné 4 mm 4,5 mm 5 mm 5,5 mm 6 mm 6,5 mm 7 mm 8 mm 9 mm 10 mm 11 mm 12 mm 13 mm 14 mm /4 Prodloužené hlavice Pro hluboce zapuštěné šrouby 4 mm 5 mm 5,5 mm 6 mm 7 mm 8 mm 9 mm 10 mm 11 mm 12 mm 13 mm 14 mm /4" zástrčné hlavice 6HR (Inbus) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. SW 2 mm SW 2,5 mm SW 3 mm SW 4 mm SW 5 mm SW 6 mm SW 8 mm /4" nástrčná hlavice TORX E 4 E 5 E 6 E 8 E 10 1/4" zástrčná hlavice TORX s otvorem Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 1/4" hlavice zástrčná plochá (PL) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 1/4" hlavice zástrčná PHILLIPS (PH) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. TTX 5 TTX 6 TTX 8 TTX 10 TTX 15 TTX 20 TTX 25 TTX 27 TTX 30 TTX 40 FD 4 mm FD 5,5 mm FD 7 mm FD 8 mm No 1 No 2 No /4" Hlavice zástrčná POZIDRIVE (PZ) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. PZ 1 PZ

14 3 8 " / Ráčny, hlavice a příslušenství, praktické a kompaktní pro veškeré použití! Vše z chrom-vanadiové oceli 31 CrV 3. Ráčna 3/8" Naše robustní ráčna! Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik z 52 zubů ráčny. Přepínací páčka pro reverzní chod. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení. Obj.č Ráčna 3/8" Naše robustní ráčna! Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik z 52 zubů ráčny. Přepínací páčka pro reverzní chod. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z odolného neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení. Obj.č Ráčna 3/8" Standard. Prokázaných více než pracovních cyklů! Reverzní přepínač integrovaný do ráčnovíého mechanismu. Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik ze 52zubů ráčny. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení. Obj.č Rotační ráčna M (medium) 3/8". U rotační ráčny stačí otáčet rukojetí a tím utahovat. Stačí pár milimetrů prostoru na povolení či utažení. Jemné ozubení převodů (52 zubů). Ráčna s tlačítkem pro snadné uvolnění nástavců a s přepínáním L/P. Podrobný popis naleznete na str. 10. Obj.č Velikost Obj.č. 3/8" Vratidlo prodlužovací nástavec Snímatelný nástavec slouží jako redukce 1/2" otvor a 3/8" vnější čtyřhran. 200 mm /8" Prodlužovací nástavec 75 mm 150 mm /8" univerzální kardan /8" adaptér 3/8" otvor a 1/4" vnější čtyřhran (nástavec pro ¼ vratidlo) /8" adaptér 3/8" otvor a 1/2" vnější čtyřhran (nástavec pro 1/2" vratidlo) /8 Hlavice nástrčná na svíčky s neoprenovým kroužkem pro přidržení svíčky. 16 mm 18 mm 21 mm /8 Adapter do vrtačky pro nástrčné hlavice

15 Velikost Obj.č 3/8 Hlavice nástrcné šestihranné 6 mm 7 mm 8 mm 9 mm 10 mm 11 mm 12 mm 13 mm 14 mm 15 mm 16 mm 17 mm 18 mm 19 mm 21 mm 22 mm 24 mm /8" Prodloužené hlavice Pro hluboce zapuštěné šrouby. 8 mm 9 mm 10 mm 11 mm 12 mm 13 mm 14 mm 15 mm 17 mm 18 mm 19 mm 22 mm 24 mm /8" zástrčné hlavice 6HR (= SW=Inbus) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. SW SW SW SW SW SW 4 mm 5 mm 6 mm 7 mm 8 mm 10 mm /8" Zástrčná hlavice TORX Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. TX 10 TX 20 TX 25 TX 27 TX 30 TX 40 TX 45 TX /8" Hlavice zástrčná plochá (PL) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 3/8" Hlavice zástrčná PHILLIPS (PH) Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 4 mm 5,5 mm 8 mm No 1 No 2 No PROXXON je 30 let výrobcem kvalitního elektrického nářadí. Vyžádejte si zdarma náš kompletní 60 stránkový katalog. Více než 50 různých strojů v naší nabídce od MICRO gravírovací brusky GG 12 až po precizní univerzální soustruh PD 400. RF Technik spol. s r.o. U tvrze 20/ Praha 10 - Malešice Tel Fax rf-technik@rf-technik.cz

16 " / Ráčny, hlavice a příslušenství pro nejnáročnější situace. Vše z chrom-vanadiové oceli 31 CrV 3. Ráčna 1/2". Naše robustní ráčna! Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik z 52 zubů ráčny. Přepínací páčka pro reverzní chod. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšení Obj.č Ráčna 2000 L. Extrémně lehká 1/2" ráčna. Dokonalá ráčna 44 zubů s vysokou životností. Přepínání L/P chodu páčkou. Tlačítko vyhazovače pro rychlé uvolnění hlavice. Rukojeť s měkkým povrchem DuPont HYT- REL s otvorem pro zavěšení. Obj.č Design Patent All rights by PROXXON Ráčna L 1/2" Standard. Prokázaných více než pracovních cyklů! Reverzní přepínač integrovaný do ráčnovíého mechanismu. Pro přenos velkého utahovacího momentu při utahování je v akci vždy současně několik ze 52 zubů ráčny. Tlačítko pro rychlé uvolnění hlavice. Hlava a tělo je vykováno z jednoho kusu CrV oceli. Povrch je chráněn dvojitou vrstvou chromu. Rukojeť je z neoprénu, odolného oleji a kyselinám a má praktický otvor, umožňující zavěšeníí. Obj.č Rotační ráčna L (large) 1/2". U rotační ráčny stačí otáčet rukojetí a tím utahovat. Stačí pár milimetrů prostoru na povolení či utažení. Jemné ozubení převodů (52 zubů). Ráčna s tlačítkem pro snadné uvolnění nástavců a s přepínáním L/P. Podrobný popis naleznete na str. 10. Obj.č Velikost Obj.č. 1/2 Adapter do vrtačky pro nástrčné hlavice" /2" Vratidlo prodlužovací nástavec Snímatelný nástavec slouží jako redukce 3/8" otvor a 1/2" vnější čtyřhran 1/2" Prodlužovací nástavec Adaptér 1/2" otvor a 3/8" vnější čtyřhran (nástavec pro 3/8" vratidlo) 250 mm mm 125 mm 250 mm /2 univerzální kardan /2 Hlavice nástrčná na svíčky s neoprenovým kroužkem pro přidržení svíčky. 1/2" hlavice pro svíčky s přidržováním magnetem Silný permanentní magnet usnadňuje montáž a demontáž zapalovacích svíček. 16 mm 18 mm 19 mm 21 mm 16 mm 18 mm 21 mm Hlavice 1/2" zástrčná plochá (PL) 55 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. Hlavice 1/2" zástrčná PHILLIPS (PH) 55 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 8 mm 10 mm No 2 No 3 No

17 Velikost Obj.č. 1/2 Hlavice nástrcné šestihranné Od 19 mm odlehčený konec u čtyřhranu. 1/2 Prodloužené hlavice Pro hluboce zapuštěné šrouby. 1/2" zástrčné hlavice 6HR (inbus) 55 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 1/2" zástrčné hlavice 6HR (inbus) 100 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 1/2" nástrčná hlavice TORX 8 mm 9 mm 10 mm 11 mm 12 mm 13 mm 14 mm 15 mm 16 mm 17 mm 18 mm 19 mm 20 mm 21 mm 22 mm 23 mm 24 mm 27 mm 30 mm 32 mm 34 mm 36 mm 10 mm 11 mm 12 mm 13 mm 14 mm 15 mm 16 mm 17 mm 18 mm 19 mm 21 mm 22 mm 24 mm HX 5 mm HX 6 mm HX 7 mm HX 8 mm HX 10 mm HX 12 mm HX 14 mm HX 5 mm HX 6 mm HX 7 mm HX 8 mm HX 10 mm HX 12 mm E 10 E 12 E 14 E /2" hlavice zástrčná TORX 55 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. 1/2" hlavice zástrčná TORX 100 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. TX 20 TX 25 TX 27 TX 30 TX 40 TX 45 TX 50 TX 55 TX 60 TX 40 TX 45 TX 50 TX 55 TX /2" Hlavice zástrčná XZN 100 mm Bit vyroben z vysoce ušlechtilé oceli s přídavkem křemíku, manganu a molybdenu. Hlavice z CrV oceli. VZ 6 VZ 8 VZ 10 VZ 12 VZ

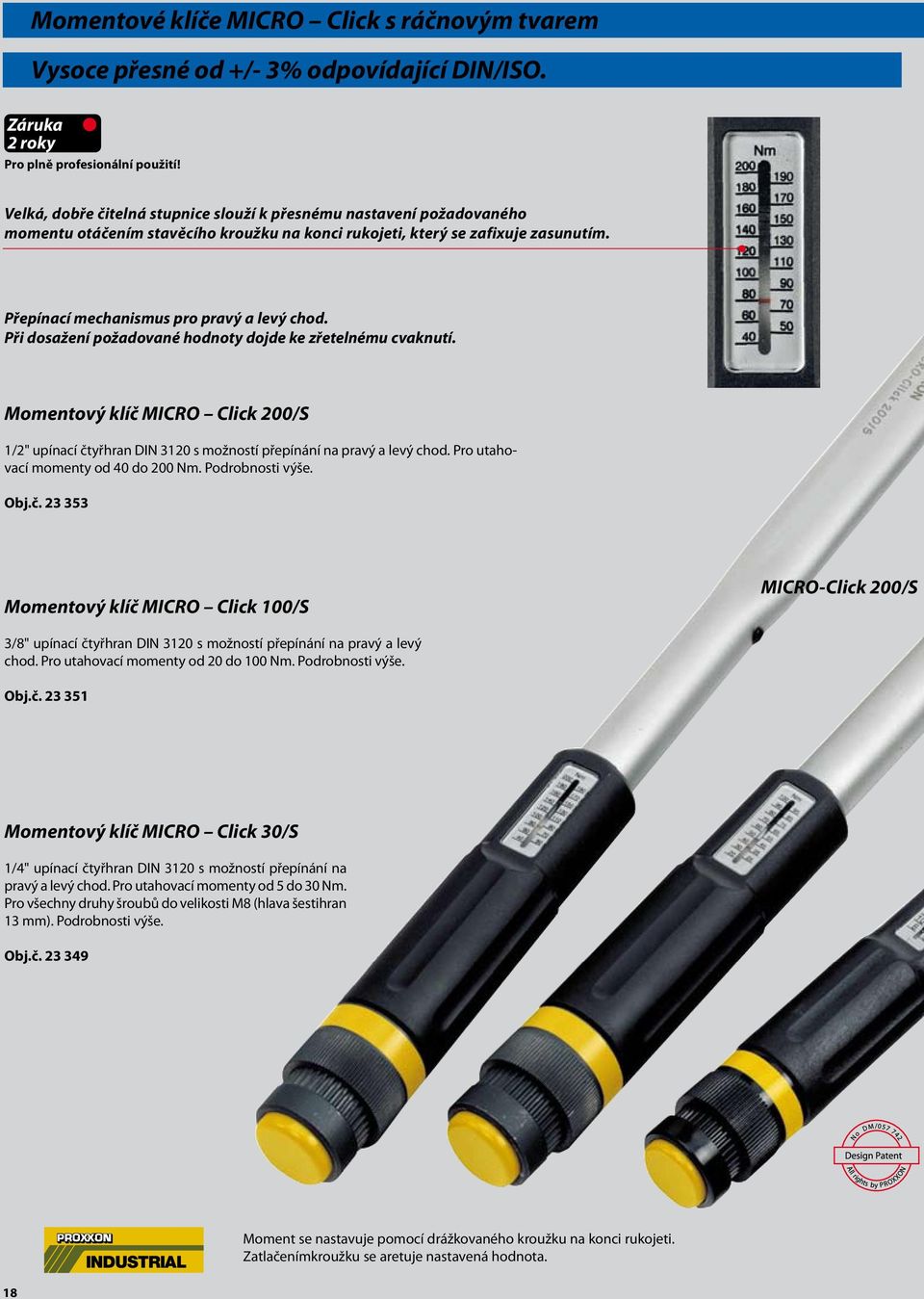

18 Momentové klíče MICRO Click s ráčnovým tvarem Vysoce přesné od +/- 3% odpovídající DIN/ISO. Záruka 2 roky Pro plně profesionální použití! Velká, dobře čitelná stupnice slouží k přesnému nastavení požadovaného momentu otáčením stavěcího kroužku na konci rukojeti, který se zafixuje zasunutím. Přepínací mechanismus pro pravý a levý chod. Při dosažení požadované hodnoty dojde ke zřetelnému cvaknutí. Momentový klíč MICRO Click 200/S 1/2" upínací čtyřhran DIN 3120 s možností přepínání na pravý a levý chod. Pro utahovací momenty od 40 do 200 Nm. Podrobnosti výše. Obj.č Momentový klíč MICRO Click 100/S MICRO-Click 200/S 3/8" upínací čtyřhran DIN 3120 s možností přepínání na pravý a levý chod. Pro utahovací momenty od 20 do 100 Nm. Podrobnosti výše. Obj.č Momentový klíč MICRO Click 30/S 1/4" upínací čtyřhran DIN 3120 s možností přepínání na pravý a levý chod. Pro utahovací momenty od 5 do 30 Nm. Pro všechny druhy šroubů do velikosti M8 (hlava šestihran 13 mm). Podrobnosti výše. Obj.č INDUSTRIAL Moment se nastavuje pomocí drážkovaného kroužku na konci rukojeti. Zatlačenímkroužku se aretuje nastavená hodnota. 18

19 MICRO Click momentový klíč je přesné nářadí. Klíče jsou zabalené v pevných a praktických plastových obalech. MM HEX INHEX FM-TX M-TX Nm Utahovací momenty pro metrické závity dle DIN 13, část 13 a hlavy dle DIN 912, 931, 934. Koeficient tření je určován použitím povrchové úpravy (nemazaný, lehce olejovaný). M 1,6 M 2 2-2,5 M 2,5 2,9-3 M 3 (M 3,5) M 4 M 5 4,5-6 M 6 (M 7) M M 10 M 12 (M 14) M 16 (M 18) M 20 (M 22) M 24 3, , (16) 17 (18) 19 (21) (34) SW 1,5 SW 2 SW 2 SW 2,5 - SW 3 SW 4 SW 5 - SW 6 SW 8 SW 10 SW 12 SW 14 SW 14 SW 17 - SW 19 TX 6 TX 7 TX 8 TX 9 TX 10 TX 15 TX 20 TX 25 TX 27 TX 30 TX 40 TX 40 TX 45 TX 50 TX 55 TX 60 TX 70 TX 80 TX 90 E 4 E 5 E 6 E 8 E 10 E 12 E 14 E 18 E 20 E 24 E 24 by PROXXON INDUSTRIAL , MICRO-Click 100/S MICRO-Click 30/S Momentový šroubovák MICRO Click Pro přesné utahování šroubů s nastavením kroutícího momentu od 1.0 do 5.0 Nm. Zřetelně slyšitelné cvaknutí při dosažení požadovaného kroutícího momentu. Opakovatelné utahování s přesností +/-6%. Stupnice je snadno čitelná. Standardní 1/4" bity jsou drženy v pružinové kleštině. Vhodné pro malé závity, kde potřebujeme nastavit malý kroutící moment, abychom mohli zašroubované šrouby též povolit. Možnost využití: zkušebny, elektronika, modeláři, telekomunikace atd. Součástí dodávky je i 1/4 adaptér šestihran/ čtyřhran pro použití hlavic. Baleno v plastovém pouzdru. Obj.č

20 Super sada bezpečnostních a speciálních bitů. Není možné neodšroubovat. Záruka 2 roky Pro plně profesionální použití Na hlavice a nástavce je zvýšená 25 letá záruka na materiál a zpracování. Prodloužené bity (80mm) Normální bity (25mm) Hroty 6HR Inbus HX 4 a HX 5. Hroty dvojtečka č. 6, 8. Hroty Phillips PH1, PH2. Hroty ploché PL 3.0 a PL 5.5mm. Hroty TORX s otvorem TX 10, TX 15, TX 20, TX 30. Hroty 3-křídlo TW1, TW2, TW3. Hroty TORX s otvorem 12 ks TX5 TX40. Hroty 6HR Inbus s otvorem metrické 7 kusů 2 8 mm. Hroty SQ00, SQ01, SQ02, SQ03. Hroty motýlek C1, C2, C3. Hroty 3-křídlo 5 kusů TW1 TW5. Hroty 6HR Inbus s otvorem 9 kusů od 5/64" do 5/32". Hroty 4-křídlo TS8 a TS10. Hroty dvojtečka č. 4, 6, 8, 10, 12. Pro úplnost 7 nejpoužívanějších hrotů (PH, PZ a PL). Hroty XZN 5, 6, 8. Speciální sada bezpečnostních a speciálních bitů 1/4" 75 dílů. Sada nářadí v průmyslové kvalitě ze speciální oceli s obsahem chromu, molybdenu, křemíku, manganu a vanadia. Velikosti a tvary jsou popsány výše. Obsahuje šroubovací nástavec s rukojetí s pružinovým upínáním bitů. Magnetický držák bitů pro práci s elektrickou vrtačkou či šroubovákem. Adaptér s vnějším šestihranem a čtyřhranem a adaptér s vnitřním šestihranem a čtyřhranem. Speciální přípravek pro centrické uchopení šroubů s okem a podobných dílů. Vše v odolném plechovém boxu lakovaném v práškové barvě. Každý díl je fixován a přehledně popsán na určeném místě. Obj. č INDUSTRIAL 20

21 Šestihranné a TORX zástrčné klíče pro vysoký utahovací moment. Devítidílná sada šestihranných klícu (Inbus) s kulovou hlavou na delším konci. Rozměry 1.5, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0, 8.0 a 10 mm. Chromvanadiová ocel. Na plastovém držáku, který lze zavěsit. Obj.č Devítidílná sada TORX. Rozměry TRX 8, 10, 15, 20, 25, 27, 30, 40 a 50. Vyrobeno ze speciální NiklChromMolybdenové oceli. Na plastovém držáku, který lze zavěsit. Obj.č Osmidílná kapesní sada šestihranných zástrčných klíčů (Inbus). Rozměry 1.5, 2.0, 2.5, 3.0, 4.0, 5.0, 6.0 a 8.0 mm. ChromMolybdenová speciální ocel, galvanicky pokovená. Na plastovém držáku tvaru kapesního nože, který slouží jako rukojeť. Obj.č Osmidílná kapesní sada zástrčných klíčů TORX. Rozměry TRX 9,10, 15, 20, 25, 27, 30 a 40. Vyrobeno z NiklChromMolybdenové speciální oceli. Na plastovém držáku tvaru kapesního nože, který slouží jako rukojeť. Obj.č Ráčnové klíče SPEEDER: lehké, příjemné do ruky a především vhodné pro montáže. Sada ráčnových klíču SPEEDER - 6 dílů. Klíče od 6 do 19 mm. Velikosti 6x7, 8x9, 10x11, 12x13, 14x15 a 17x19mm. Sada je v odolném plechovém boxu lakovaném v práškové barvě. Obj.č Otvor umožňuje snadné utahování na dlouhých svornících. Hlava je vyhnutá o 25 pro snadnější držení. SPEEDER ukazuje svou sílu v malých prostorech. DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. Ráčnové klíče SPEEDER (jednotlivě) Záruka 2 roky Pro plně profesionální použití! Obj.č Velikost 6 x 7 Obj.č Velikost 8 x 9 Obj.č Velikost 10 x 11 Obj.č Velikost 10 x 13 Obj.č Velikost 12 x 13 Obj.č Velikost 14 x 15 Obj.č Velikost 16 x 18 Obj.č Velikost 17 x 19 Obj.č Velikost 19 x 21 21

22 MICRO-Speeder v nové a delší verzi. Skvělé nářadí s moderní technologií. INDUSTRIAL Záruka 2 roky Pro plně profesionální použití! Tam kde selhává stará generace: Nastupují nové klíče Speeder s jemnou ráčnou. 72 zubů na vnitřním kroužku, vyrobeném ze speciální oceli umožňuje utahování i při pohybu klíče pouhých 5. Přesto jsou schopné přenést utahovací moment větší než předepisuje norma DIN/ISO pro tyto velikosti. Tělo z CrV oceli, chromované s matným povrchem, příjemné do ruky. Dobře čitelná, laserem značená velikost a popis klíče. A B Plně zapouzdřený kroužek je perfektně funkční. Extrémně kompaktní vnější rozměry (A+B) a velmi štíhlá hlava nabízí dobrou použitelnost i pro obtížně přístupná místa. 5 Očkoploché ráčnové MICRO-Combispeeder v dlouhém provedení nabízí přepínač L/P, vyhnutí hlavy o 15 a tzv. CapStop technologii (viz popis níže). Vyhnutí o 15 ulehčuje práci s klíčem. Není problém pomocí přepínací páčky měnit smysl působení síly. Klíč je ideální pro práci na rovinných plochách, a specielně použitelný s funkcí CapSstop jak je vidět níže. Sada MICRO-Combispeeder 6 dílů Obj.č Velikost 8 Obj.č Velikost 9 Obj.č Velikost 10 Obj.č Velikost 11 Obj.č Velikost 12 Obj.č Velikost 13 Obj.č Velikost 14 Obj.č Velikost 15 Obj.č Velikost 16 Obj.č Velikost 17 Obj.č Velikost 18 Obj.č Velikost 19 Obj.č Velikost 21 Obj.č Velikost 22 Obj.č Velikost 24 Obsahuje klíče 10, 13, 16, 17, 18 a 19 v robustním kovovém lakovaném pouzdru. Obj.č Technologie CapStop: Speciální tvar vnitřního povrchu kkroužku zabraňuje sesmeknutí klíče z matice. 22

23 Bez přepínání na klíči: rychlé nasazení. Očkové ráčnové MICRO-Speeder s rovným, štíhlým a dlouhým tvarem. Ideální pro nasazení v těsných místech. Když potřebujete opravdu štíhlé nářadí, MICRO-Speeder je opravdu to nejlepší. Často používané na automatických převodovkách, při montáži motorů, zadní nápravy. Mechanici k tomu nejčastěji používají velikosti 10x13 a 17x19mm. Obj.č Velikost 8 x 9 Obj.č Velikost 10 x 11 Obj.č Velikost 10 x 13 Obj.č Velikost 12 x 13 Obj.č Velikost 14 x 15 Obj.č Velikost 16 x 18 Obj.č Velikost 17 x 19 Obj.č Velikost 22 x 24 Obj.č Velikost 27 x 30 Obj.č Velikost 32 x 34 MICRO-Combispeeder klíče s kloubovou ráčnou s vychýlením až 90. Extra dlouhé. Možnost nastavení kloubu do optimální polohy extrémně ulehčuje práci a šetří čas. Přizpůsobivost klíče je nepřekonatelná. Nastavení polohy klíče je ideální pro těsná místa. Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Obj.č Velikost 8 mm Velikost 9 mm Velikost 10 mm Velikost 11 mm Velikost 12 mm Velikost 13 mm Velikost 14 mm Velikost 15 mm Velikost 16 mm Velikost 17 mm Velikost 18 mm Velikost 19 mm Velikost 21 mm Velikost 22 mm Velikost 24 mm Sada MICRO-Combispeeder klíčů s kloubovou ráčnou 6 dílů. Rozměry 10, 13, 16, 17, 18 a 19 mm v dlouhé verzi v robustním kovovém lakovaném pouzdru. Obj.č Otočný závěs: Nepřekonatelné v těsných místech! 23

24 Klíče Slim-Line - Nářadí, které vás chytí. Leštěná hlava: tenké a štíhlé tělo. Utahovací momenty převyšují požadavky předpisů DIN/ISO. Dobře se drží. Hladký povrch bez hran a ostrých rohů Rozměrová přesnost je lepší než předepisuje DIN/ISO. Každý kus je kalibrován a kontrolován. Optimální povrchová ochrana proti korozi se skládá ze dvou vrstev niklu a následné vrstvy chromu. Sada stranových klíčů Slim-Line: Osmidílný set na držáku. Dle DIN 3110 a ISO Obsahuje 6 x 7, 8 x 9, 10 x 11, 12 x 13, 14 x 15, 16 x 17, 18 x 19 a 20 x Maulschlüssel 22 mm. Dodávaný s plastovým držákem s místem pro každý klíč a s otvory pro zavěšení na zeď. Všechny klíče jsou přehledně popsány pro snadné vyhledávání. Obj. č sada B S 1 1 Maulschlüssel L S2 B2 L B1 S 1 S 2 B2 H INDUSTRIAL Stranové klíce S 1 x S 2 B 1 B 2 L H H x 5,5 mm x 7 mm , x 9 mm x 11 mm x 13 mm ,5 4,5 4, x 13 mm , x 15 mm x 17 mm x 19 mm ,5 6,0 6, x 19 mm , x 22 mm x 23 mm x 27 mm x 32 mm ,5 7,5 8,5 9, x 36 mm , x 46 mm ,0 Tolerance rozměrů B1, B2, L a H odpovídají normě DIN * Uvedené ceny jsou bez DPH.

25 Kované z CrV oceli, tvrzené a zušlechtené. 10 let Záruka Pro plně profesionální použití! Herstellung ISO nach Certificate of Registration File No: A10048 vom :2000 DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. Každý klíč má v držáku svoje označené místo. Plastový držák má otvory k připevnění na zeď. Sada očkových vyhnutých klíčů Slim-Line: Osm kusů v sadě. Podle DIN 838 a ISO 3318 s vyhnutím hlav 75. Velikosti 6 x 7, 8 x 9, 10 x 11, 12 x 13, 14 x 15, 16 x 17, 18 x 19 a 20 x 22mm. Každý klíč má v držáku svoje označené místo. Plastový držák má otvory k připevnění na zeď. Obj. č sada Ringschlüssel Ringschlüssel L B 1 S 1 S2 B2 L B 1 S 1 S2 B2 H INDUSTRIAL Ockové klíce S 1 x S 2 B 1 B 2 L H H x 5,5 mm x 7 mm , x 9 mm x 11 mm x 13 mm ,1 7,9 8,5 Slim-Line sadu očkoplochých klíčů naleznete na následující straně x 13 mm , x 15 mm x 17 mm x 19 mm ,8 10,4 11, x 19 mm , x 22 mm x 23 mm x 27 mm x 32 mm ,8 12,9 13,9 15,3 Tolerance rozměrů B1, B2, L a H odpovídají normě DIN

26 K dvanáctidílné sadě přibyla ještě patnáctidílná sada s novými rozměry: 16, 18 a 21 mm! S plastovým držákem s označením velikostí pořádek navždy! Maul-Ringschlüssel Očkoploché klíče Slim-Line. Sada patnácti klíčů v plastovém držáku. Podle DIN 3113 a ISO Očko je vyhnuté o 15. Maul-Ringschlüssel Velikosti 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19 a 21mm. Dodávaný s plastovým držákem Maul-Ringschlüssels místem L pro každý klíč a s otvory pro zavěšení na zeď. Všechny klíče jsou přehledně popsány B2pro snadné vyhledávání. S2 B 1 S 1 Očkoploché klíče Slim-Line. Dvanáctidílná sada klíčů s očky vyhnutými o 15. Velikosti 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 17 a 19 mm. Obj. č sada Obj. č sada L B 1 S 1 S2 B2 L H B 1 S 1 B 2 S 2 H INDUSTRIAL S 1 Očkoploché klíče B 1 B 2 L H ,5 mm H mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm , mm mm Tolerance rozměrů B1, B2, L a H odpovídají normě DIN mm

27 Slim-Line sady klíčů balené v kartonu. Komplet pro SW6 32 mm. Kvalita a provedení viz str. 24. Sada stranových klíčů Slim-Line: Jedenáctidílná sada dle DIN 3110 a ISO Obsahuje 6 x 7, 8 x 9, 10 x 11, 12 x 13, 14 x 15, 16 x 17, 18 x 19 a 20 x 22, 21 x 23, 24 x 27 a 30 x 32 mm. Dodávaná v kartonovém obalu. Obj. č Očkoploché klíče Slim-Line. Sada 21 klíčů podle DIN 3113 a ISO Očko je vyhnuté o 15. Velikosti 6, 7, 8, 9, 10, 11, 12, 13, 14, 15, 16, 17, 18, 19, 20, 21, 22, 24, 27, 30 a 32mm. Dodávaná v kartonovém obalu. Obj. č Sada očkových vyhnutých klíčů Slim-Line. Jedenáct kusů v sadě, podle DIN 838 a ISO 3318 s vyhnutím hlav 75. Velikosti 6 x 7, 8 x 9, 10 x 11, 12 x 13, 14 x 15, 16 x 17, 18 x 19, 20 x 22, 21 x 23, 24 x 27 a 30 x 32 mm. Dodávaná v kartonovém obalu. Herstellung ISO nach Certificate of Registration File No: A10048 vom :2000 Obj. č let Záruka Pro plně profesionální použití! Sada rázových hlavic na kola. Pro použití s rázovými utahováky 1/2. Výkovek z oceli s obsahem chromu, molybdenu, niklu a manganu pro maximální odolnost, maximální utahovací moment do 500Nm. Plastový plášť a vložka zabraňují poškození choulostivých disků z lehkých slitin. Každá z hlavic SW17, SW19 a SW21 má délku 85 mm. Hlavice jsou uloženy v plechovém boxu nalakovaném práškovou barvou. Obj. č Jednotlivé rázové hlavice 1/2 na kola Herstellung ISO nach Certificate of Registration File No: A10048 vom :2000 Obj. č SW 17 Obj. č SW 19 Obj. č SW 21 Sada nástrčných hlavic. Pro použití s rázovými utahováky (1/2 ). 24 dílů. Kompletní obsah: standardní hlavice (38 mm) mm a totéž i v prodloužené délce (78 mm). Prodloužené hlavice omezují nutnost použití prodlužovacích nástavců. Baleno v kovovém kufříku s plastovou vložkou. Obj. č Herstellung ISO nach Certificate of Registration File No: A10048 vom :

28 FLEX - DOT Šroubováky a šroubováky s L rukojetí. Ergonomický design pro pohodlnou práci. DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. 10 mm Pro lepší identifikaci znázornění velikosti a typu šroubováku. Příčný otvor v rukojeti pro zavěšení nebo použití páky. Ergonomická, zaoblená, dvouplastová rukojeť s výstupky FLEX - DOT nezpůsobuje otlaky a bolest při dlouhodobější práci. Dobrá přilnavost rukojeti při rychlém šroubování. Umožňuje vysoké krouticí momenty a přítlačnou sílu při vyváženém designu pro horizontální a vertikální využití. Rukojeť ze speciální pryže, odolné olejům a kyselinám. Šroubováky s L-rukojetí jsou řešením při povolování a utahování např. zarezlých nebo lepených šroubů. Ergonomická a asymetrická rukojeť umožňuje dlouhodobou práci. Anatomická dvouplastová rukojeť zabraňuje tvorbě otlaků i při vyvinutí max. síly. Prstům přizpůsobené prohlubně pro snadnější šroubování. Zřetelné označování velikostí matně pochromovaných dříků vyrobených z chrom-silicium-mangan-molybdenové oceli. V celé délce kalený a žíhaný dřík s vyváženým poměrem tvrdosti a houževnatosti. Odstupňované velikosti rukojetí odpovídají potřebným utahovacím momentům příslušné velikosti čepele. Přesně opracované černěné čepele šroubováků zabraňují sklouzávání při použití nástroje. 28 Záruka 2 roky Pro plně profesionální použití! INDUSTRIAL

29 FLEX - DOT šroubováky Záruka 2 roky Pro plně profesionální použití! Ploché šroubováky Obj. č. mm mm mm mm ,0 0, ,0 0, ,5 1, ,5 1, ,0 1, ,0 1, ,5 1, ,5 1, Dříky z matně chromované oceli s černěnými čepelemi. Křížové šroubováky PHILLIPS Obj. č. PH mm mm Se šestihranem pro nasazení maticového klíče. Křížové šroubováky POZIDRIV Obj. č. PZ mm mm Inbus šroubováky s kuličkou 4 Pomocí inbusu s kuličkou lze šroubovat i špatně přístupná místa pod pracovním úhlem 25. Vnitřní Obj. č. inbus mm mm , DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. INDUSTRIAL 29

30 Profesionální šroubováky pro využití v průmyslu a řemesle. Záruka 2 roky Pro plně profesionální použití! TTX torx šroubováky s otvorem Obj. č. TTX mm mm Maticové šroubováky Vnĕjší Obj. č. Inbus mm mm , Účelné nasadování šroubováků pro denní použití. FLEX - DOT sady šroubováků - 6-ti dílné Sestavy, které by neměly chybět v žádné dílně. Základní vybavení každého mechanika. Obj. č ,0 4,0 5,5 6,5 PH 1 PH ,0 4,0 5,5 6,5 PZ 1 PZ TTX 10 TTX 15 TTX 20 TTX 25 TTX 30 TTX HX 2,5 HX 3 HX 4 HX 5 HX 6 HX 8 INDUSTRIAL 30

31 Ergonomické dvoustranné šroubováky inbus a torx. B C A Šroubováky s L - rukojetí inbus Krátká strana šroubováku se standardním inbusovým klíčem a dlouhá strana s inbusem s kuličkou. A B C Obj. č. HEX mm mm mm , Pomocí inbusu s kuličkou lze šroubovat i špatně přístupná místa pod pracovním úhlem 25. B C Šroubováky s L - rukojetí torx Krátká strana se standardními torxy TX a dlouhá strana s torxy s otvorem TTX A A B C Obj. č. Torx mm mm mm Sady šroubováků s L-rukojetí Při šroubování kratší stranou, delší strana slouží jako páka pro vyvinutí většího krouticího momentu. Záruka 2 roky Pro plně profesionální použití! DIN ISO Maßhaltigkeit, Härte und maximales Drehmoment Deutscher Industrienorm entspr echend. Včetně držáku pro všestranné použití v dílně. Zřetelné označení velikostí šroubováku s L-rukojetí. Obj. č. Obsah Sada šroubováků s L-rukojetí Inbus s držákem - 8 dílů. Inbus 2 2, Sada šroubováků s L-rukojetí Torx s držákem - 10 dílů. TX

32 Obsah Strana Sady nástrčných hlavic a autonářadí 3 8 Nářadí pro speciální použití Nastavitelné klíče 11 Ráčny, nástrčné hlavice a nástavce Momentové klíče a šroubováky Sada bitů na bezpečnostní šrouby Ráčnové klíče Speeder a MICRO-SPEEDER šroubováky Rázové hlavice na kola 27 FLEX - DOT šroubováky Olejové čerpadlo 9 RFTechnik spol. s r.o. U tvrze 20/ Praha 10 - Malešice Tel Fax rf-technik@rf-technik.cz
