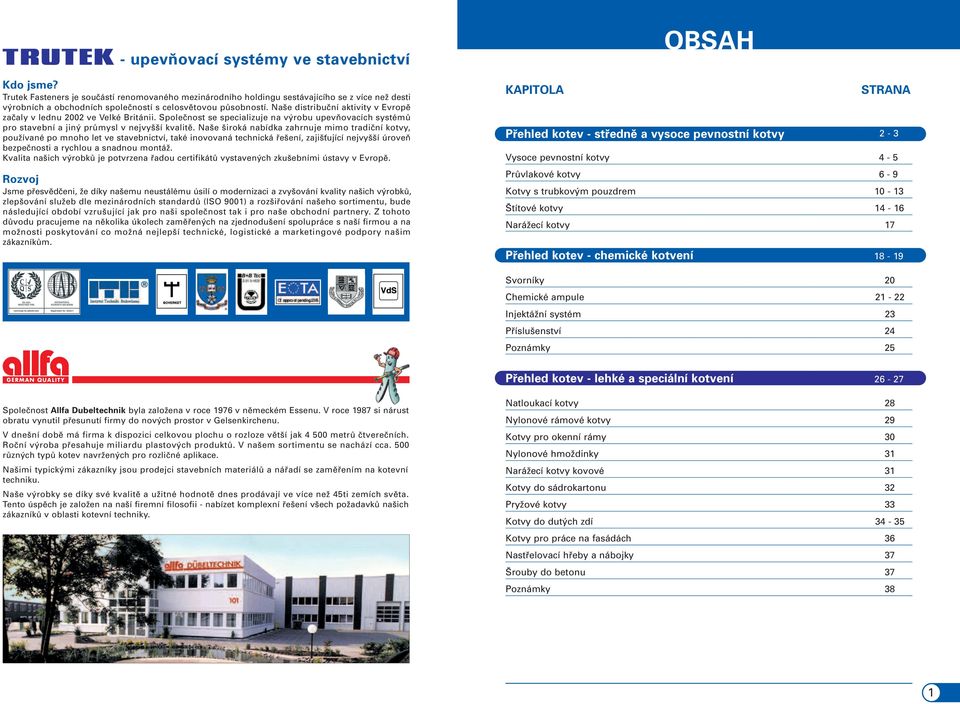

2 - upevňovací systémy ve stavebnictví Kdo jsme? Trutek Fasteners je součástí renomovaného mezinárodního holdingu sestávajícího se z více než desti výrobních a obchodních společností s celosvětovou působností. Naše distribuční aktivity v Evropě začaly v lednu 2002 ve Velké Británii. Společnost se specializuje na výrobu upevňovacích systémů pro stavební a jiný průmysl v nejvyšší kvalitě. Naše široká nabídka zahrnuje mimo tradiční, používané po mnoho let ve stavebnictví, také inovovaná technická řešení, zajišťující nejvyšší úroveň bezpečnosti a rychlou a snadnou montáž. Kvalita našich výrobků je potvrzena řadou certifikátů vystavených zkušebními ústavy v Evropě. Rozvoj Jsme přesvědčeni, že díky našemu neustálému úsilí o modernizaci a zvyšování kvality našich výrobků, zlepšování služeb dle mezinárodních standardů (ISO 9001) a rozšiřování našeho sortimentu, bude následující období vzrušující jak pro naši společnost tak i pro naše obchodní partnery. Z tohoto důvodu pracujeme na několika úkolech zaměřených na zjednodušení spolupráce s naší firmou a na možnosti poskytování co možná nejlepší technické, logistické a marketingové podpory našim zákazníkům. OBSAH KAPITOLA STRANA Přehled kotev - středně a vysoce pevnostní 2-3 Vysoce pevnostní 4-5 Průvlakové 6-9 Kotvy s trubkovým pouzdrem Štítové Narážecí 17 Přehled kotev - chemické kotvení Svorníky 20 Chemické ampule Injektážní systém 23 Příslušenství 24 Poznámky 25 Přehled kotev - lehké a speciální kotvení Společnost Allfa Dubeltechnik byla založena v roce 1976 v německém Essenu. V roce 1987 si nárust obratu vynutil přesunutí firmy do nových prostor v Gelsenkirchenu. V dnešní době má firma k dispozici celkovou plochu o rozloze větší jak metrů čtverečních. Roční výroba přesahuje miliardu plastových produktů. V našem sortimentu se nachází cca. 500 různých typů kotev navržených pro rozličné aplikace. Našimi typickými zákazníky jsou prodejci stavebních materiálů a nářadí se zaměřením na kotevní techniku. Naše výrobky se díky své kvalitě a užitné hodnotě dnes prodávají ve více než 45ti zemích světa. Tento úspěch je založen na naší firemní filosofii - nabízet komplexní řešení všech požadavků našich zákazníků v oblasti kotevní techniky. Natloukací 28 Nylonové rámové 29 Kotvy pro okenní rámy 30 Nylonové hmoždinky 31 Narážecí kovové 31 Kotvy do sádrokartonu 32 Pryžové 33 Kotvy do dutých zdí Kotvy pro práce na fasádách 36 Nastřelovací hřeby a nábojky 37 Šrouby do betonu 37 Poznámky 38 1

3 OBSAH VODÍTKO PRO VÝBĚR KOTEV V OBSAH STRANA Značka Základní materiál Typ Přehled kotev 3 zcela vhodné částečně vhodné SEKCE 1 VYSOCE PEVNOSTNÍ KOTVY Vysoce pevnostní se šroubem 4 Vysoce pevnostní se šroubem se zápustnou hlavou 5 Vysoce pevnostní se svorníkem 5 SEKCE 2 PRŮVLAKOVÉ KOTVY Průvlakové - bílý pozink 6 7 beton beton hrubozrnný plné betonové bloky cihla plná cihlové bloky děrované kámen skála lehčené bloky plné lehčené bloky duté plynosilikáty duté pálené bloky sádrokarton utahování natloukání Průvlakové - nerez ocel A Průvlakové - galvanizované 8 9 Průvlakové - závěs na drát 9 strana typ SEKCE vysoce pevnostní SEKCE 3 KOTVY S TRUBKOVÝM POUZDREM Kotvy s trubkovým pouzdrem - verze s matkou pozinkováno Kotvy s trubkovým pouzdrem - verze s matkou nerez ocel Kotvy s trubkovým pouzdrem - verze se šroubem pozinkováno SEKCE průvlakové Kotvy s trubkovým pouzdrem - verze se zápustnou hlavou 13 Kotvy s trubkovým pouzdrem - verze s kulatou hlavou 13 SEKCE 4 ŠTÍTOVÉ KOTVY SEKCE s trubk. pouzdrem Štítové - pouze pouzdro 14, 16 Štítové - verze se šroubem 14, 16 Štítové - verze se svorníkem Štítové - verze s hákem Štítové - verze s okem SEKCE štítové SEKCE 5 NARÁŽECÍ KOTVY Narážecí - pozinkováno 17 Narážecí - nerez ocel 17 Narážecí - aplikační nástroje 17 Narážecí s límečkem 17 SEKCE 5 17 narážecí 2 3

4 1 1 TRUTEK vysoce pevnostní jsou speciálně navržené pro střední a těžké aplikace. Reálná doba instalace je zkrácena díky průchozímu kotvení. při kotvení těžkých strojů, pancéřování a připevňování ocelových konstrukčních prvků. V nabídce jsou verze se šroubem a se šroubem se zápustnou hlavou v pozinkovém provedení a se svorníkem v pozinkovém a nerezovém provedení. Vysoce pevnostní se šroubem se zápustnou hlavou ocelové konstrukce kotvení těžkých strojů pancéřování bezpečnostní zátarasy průmyslové brány průchozí kotvení zinkováno vysoce pevnostní komponenty instalace utahováním rychlá aplikace dlouhá životnost použití v exteriéru možnost vysokého rozměr 30N/ 2 8 x / 9.5 HDF/10 8 x / 9.5 HDF/25 10 x /.6 HDF14/10 10 x /.6 HDF14/25 x / 21.6 HDF18/10 x / 21.6 HDF18/25 16 x / 34.5 HDF24/10 16 x / 34.5 HDF24/25 Vysoce pevnostní se šroubem rozměr 30N/ 2 6 x / 5.3 HDL10/ x / 5.3 HDL10/25 6 x / 5.3 HDL10/50 8 x / 9.5 HDL/10 8 x / 9.5 HDL/25 8 x / 9.5 HDL/50 10 x /.6 HDL14/ x /.6 HDL14/25 10 x /.6 HDL14/50 x / 21.6 HDL18/10 18 x / 21.6 HDL18/25 x / 21.6 HDL18/50 16 x / 34.5 HDL24/ x / 34.5 HDL24/25 16 x / 34.5 HDL24/50 20 x / 51.6 HDL28/ x / 51.6 HDL28/25 20 x / 51.6 HDL28/50 Vysoce pevnostní se svorníkem Vysoce pevnostní rozměr svorníku BETON 30N/ 2 standardní uložení bezpeč. zatíž. 30N/ 2 pozink. ocel nerez ocel A x / 5.3 HDP10/10 HDP10/10SS 10 6 x / 5.3 HDP10/25 HDP10/25SS 6 x / 5.3 HDP10/50 HDP10/50SS 8 x / 9.5 HDP/10 HDP/10SS 8 x / 9.5 HDP/25 HDP/25SS 8 x / 9.5 HDP/50 HDP/50SS 10 x /.6 HDP14/10 HDP14/10SS x /.6 HDP14/25 HDP14/25SS 10 x /.6 HDP14/50 HDP14/50SS x / 21.6 HDP18/10 HDP18/10SS 18 x / 21.6 HDP18/25 HDP18/25SS x / 21.6 HDP18/50 HDP18/50SS 16 x / 34.5 HDP24/10 HDP24/10SS x / 34.5 HDP24/25 HDP24/25SS 16 x / 34.5 HDP24/50 HDP24/50SS 20 x / 51.6 HDP28/10 HDP28/10SS x / 51.6 HDP28/25 HDP28/25SS 20 x / 51.6 HDP28/50 HDP28/50SS beton 30N/ správného u kotvu na předepsaný

5 2 2 TRUTEK TT průvlakové jsou navrženy pro snadnou aplikaci a nabízejí dobrý výkon, zvláště při. Dostatečný rozsah ů a délek splňuje požadavky většiny aplikací. Pozinkové provedení dovoluje vnější i vnitřní použití. Stejně jako zinkované a galvanizované provedení TT průvlakových kotev, nabízí nerezové provedení stejný komfort aplikace zvýšený o odolnost v nepříznivých podmínkách jako je mořská voda, odpadní jímky nebo bazény a pod. Výroba z nerez oceli typ A4-316 zajišťuje odolnost proti počasí a atmosférické korozi. Průvlakové bezpeč. zatíž. 30N/ 2 pozink. ocel nerez ocel A (10) 2.1 / 2.0 TT06045 TT06045SS (10) 2.1 / 2.0 TT06055 TT06055SS (10) 2.1 / 2.0 TT06085 TT06085SS (20) 4.2 / 3.3 TT08050 TT08050SS (20) 4.2 / 3.3 TT08065 TT08065SS (20) 4.2 / 3.3 TT08080 TT08080SS (20) 4.2 / 3.3 TT (20) 4.2 / 3.3 TT08100 TT08100SS (20) 4.2 / 3.3 TT08130 TT08130SS (45) 5.9 / 6.0 TT10065 TT10065SS (45) 5.9 / 6.0 TT10075 TT10075SS (45) 5.9 / 6.0 TT10090 TT10090SS (45) 5.9 / 6.0 TT100 TT100SS (65) 8.8 / 10.0 TT080 TT080SS (65) 8.8 / 10.0 TT100 TT100SS (65) 8.8 / 10.0 TT (65) 8.8 / 10.0 TT140 TT140SS (65) 8.8 / 10.0 TT (150) 14.0 /.5 TT16100SS (150) 14.0 /.5 TT (150) 14.0 /.5 TT165 TT165SS (150) 14.0 /.5 TT16150 TT16150SS (150) 14.0 /.5 TT16175 TT16175SS (250) 17.4 / 20.9 TT205SS (250) 17.4 / 20.9 TT (250) 17.4 / 20.9 TT20160 TT20160SS (250) 17.4 / 20.9 TT20200SS (250) 17.4 / 20.9 TT20220 ocelové konstrukce kotvení těžkých strojů pancéřování bezpečnostní zábrany průmyslové brány, podpěry zábradlí Průvlakové technické informace pro standardní hloubku zapuštění BETON 30N/ 2 standardní kotvení průchozí kotvení velký závitu pozink a nerez ocel beton 30N/ (10) (20) (45) (65) (150) (250) Průvlakové technické informace pro redukovanou hloubku zapuštění rychlá aplikace vysoké vysoká odolnost vůči korozi v nerez provedení Hodnoty v závorkách platí pro nerez ocel. Zatížení platí pouze při dodržení krajové i. Hodnoty v závorkách platí pro nerez ocel. BETON 30N/ 2 redukovaná zapuštění beton 30N/ (10) (20) (45) (65) (150) správného u kotvu na předepsaný (250) Hodnoty v závorkách platí pro nerez ocel. Zatížení platí pouze při dodržení krajové i. 6 7

6 2 2 Galvanizované TRUTEK TT průvlakové nabízejí díky špičkové technologii zinkování sílu galvanizace minimálně 43 micronů. Tato povrchová úprava umožňuje externí použití a je velmi vhodná pro instalace bezpečnostních zábradlí a zástěn trvale vystavených agresivním vlivům prostředí. Průvlakové - galvanizované 30N/ / 3.5 TT08050G / 3.5 TT08075G / 3.5 TT08095G / 3.5 TT080G / 5.6 TT10060G / 5.6 TT10080G / 5.6 TT10095GD / 5.6 TT10100G / 5.6 TT105GD / 8.8 TT085G / 8.8 TT100G / 8.8 TT115GD / 8.8 TT145GD / 11.9 TT16110G / 11.9 TT165G / 11.9 TT16150G / 11.9 TT16175G / 11.9 TT16200GD / 16.8 TT20170G / 16.8 TT20220G / 16.8 TT20280G Poznámka: D znamená dvojité rozpínání. ocelové konstrukce kotvení těžkých strojů pancéřování bezpečnostní zábrany zábradlí zástěny průchozí kotvení velký závitu galvanizováno Průvlakové - galvanizované BETON 30N/ 2 standardní zapuštění rychlá aplikace vysoké vysoká odolnost vůči korozi beton 30N/ Závěs na drát oka beton 30N/ TWH06055 správného u kotvu na předepsaný. 8 9

7 3 3 TRUTEK TS s tenkostěnným pouzdrem jsou snad nejpoužívanějším typem kotev. Jsou vhodné pro zdivo, cihlové bloky a beton. Jsou velice cenově výhodné a mají snadnou montáž. V pozinkovaném provedení nabízejí díky několika verzím jako: matka, šroub, zápustný šroub, kulatá hlava, nepřeberné množství aplikací a použití. Nerezová verze s matkou vyrobená z oceli A4-316 nabízí použití v nepříznivých podmínkách, např. mořská voda či bazény. Kotvy s trubkovým pouzdrem - verze se šestihrannou matkou Kotvy s trubkovým pouzdrem - verze se šroubem 30N/ 2 pozink. ocel nerez ocel A (5) 2.4(1.5) / 2.3(1.4) TS (5) 2.4(1.5) / 2.3(1.4) TS (5) 2.4(1.5) / 2.3(1.4) TS06060 TS06060SS (10) 4.1(2.9) / 3.7(2.7) TS08040 TS08040SS (10) 4.1(2.9) / 3.7(2.7) TS08065 TS08065SS (10) 4.1(2.9) / 3.7(2.7) TS (30) 5.7(5.4) / 6.1(5.2) TS (30) 5.7(5.4) / 6.1(5.2) TS10050 TS10050SS (30) 5.7(5.4) / 6.1(5.2) TS10075 TS10075SS (30) 5.7(5.4) / 6.1(5.2) TS10100 TS10100SS (30) 5.7(5.4) / 6.1(5.2) TS (60) 8.0 / 7.6(8.3) TS060 TS060SS (60) 8.0 / 7.6(8.3) TS075 TS075SS (60) 8.0 / 7.6(8.3) TS100 TS100SS (60) 8.0 / 7.6(8.3) TS5 TS5SS / 10.2 TS / 10.2 TS / 10.2 TS /.4 TS /.4 TS /.4 TS20160 Hodnoty v závorkách platí pro nerez ocel. 30N/ / 3.7 TS08045H / 3.7 TS08070H / 3.7 TS08090H / 6.1 TS10055H / 6.1 TS10080H / 6.1 TS10100H / 7.6 TS065H / 7.6 TS080H / 7.6 TS100H / 10.2 TS16075H / 10.2 TS16110H sedadla na stadionech zábradlí potrubí bednění vedení rámy dveří průchozí kotvení pozinkováno nerezová verze několik druhů hlav Kotvy s trubkovým pouzdrem technické informace pro standardní hloubku zapuštění BETON 30N/ 2 standardní zapuštění rychlá aplikace částečná odolnost vůči korozi (pozink) plná odolnost vůči korozi (nerez) mnoho verzí dle přání zákazníka beton 30N/ (1.5) 2.3(1.4) 10(5) (2.9) 3.7(2.7) 15(10) (5.4) 6.1(5.2) 35(30) (8.3) 55(60) Kotvy s trubkovým pouzdrem technické informace pro redukovanou hloubku zapuštění BETON 30N/ 2 redukovaná zapuštění Hodnoty v závorkách platí pro nerez ocel. beton 30N/ (1.5) 2.3(1.4) 10(5) [42] (2.9) 3.7(2.7) 15(10) [46] (5.2) 35(30) [56] (8.3) 55(60) [58] správného u kotvu na předepsaný. Hodnoty v [] závorkách platí pro verzi se šroubem. Hodnoty v () závorkách platí pro nerez ocel. Zatížení platí pouze při dodržení krajové i. 11

8 3 3 Kotvy TRUTEK TS s tenkostěnným pouzdrem jsou dodávány v provedení se šroubem se zápustnou a kulatou hlavou. Pozinkované provedení nabízí obdobné pracovní jako verze s matkou nebo šroubem. Kotvy s trubkovým pouzdrem - verze se zápustnou hlavou 30N/ / 1.6 TS06034F / 1.6 TS06060F / 1.6 TS06075F / 2.3 TS08060F / 2.3 TS08085F / 3.2 TS10075F / 3.2 TS10100F / 3.2 TS105F / 3.2 TS10150F Kotvy s trubkovým pouzdrem - verze s kulatou hlavou 30N/ / 1.6 TS06032R / 1.6 TS06055R / 1.6 TS06075R / 2.3 TS08060R / 2.3 TS08080R / 3.2 TS10065R / 3.2 TS10090R / 3.2 TS100R / 3.2 TS10145R sedadla na stadionech zábradlí potrubí bednění vedení rámy dveří průchozí kotvení pozinkováno několik druhů hlav rychlá aplikace částečná odolnost vůči korozi mnoho verzí dle přání zákazníka Kotvy s trubkovým pouzdrem - verze se šroubem se zápustnou hlavou Kotvy s trubkovým pouzdrem - verze se šroubem s kulatou hlavou BETON 30N/ 2 standardní zapuštění BETON 30N/ 2 standardní zapuštění Zatížení platí pouze při dodržení krajové i. beton 30N/ 2 beton 30N/ Zatížení platí pouze při dodržení krajové i. správného u kotvu na předepsaný. 13

9 4 4 kotvení těžkých strojů výztuhy vedení police a regály potrubí obkladové desky Štítové - pouze pouzdro Štítové TRUTEK TSA nabízejí snad nejvíce variant a představují jednu z nejprodávanějších položek. Jsou použitelné do zdiva, středně tvrdých až tvrdých bloků a betonu. Díky tomu jsou vhodné pro mnoho aplikací. Pouze pouzdro umožňuje plánovat i nestandardní aplikace a použití komponentů kotvení dle požadavků zákazníka. 30N/ 20,5N/ beton zdivo 30N/ / 3.4 TSA / 5.8 TSA / 9.2 TSA / 13.4 TSA / 19.2 TSA / 38.0 TSA20 Štítové - verze se šroubem pozinkováno vyrobeno z kvalitní oceli mnoho variant hlav částečná odolnost vůči korozi odolnost vůči ohni mnoho možností dle přání zákazníka 30N/ 20,5N/ beton zdivo 30N/ / 3.4 TSA0610L / 3.4 TSA0625L / 3.4 TSA0640L / 5.8 TSA0810L / 5.8 TSA0825L / 5.8 TSA0840L / 9.2 TSA1010L / 9.2 TSA1025L / 9.2 TSA1050L / 9.2 TSA1075L / 13.4 TSA10L / 13.4 TSA25L / 13.4 TSA40L / 13.4 TSA60L / 19.2 TSA1615L / 19.2 TSA1630L / 19.2 TSA1660L Štítové - verze se svorníkem pouzdra správného u Kotvy TRUTEK TSA typ P jsou průvlakovou verzí štítových kotev. Tyto umožňují nejprve vyvrtat otvor a nainstalovat kotvu do a posléze umístit předvrtaný na místo. Kotvy jsou dodávány od u M6 až M16 v několika délkách. 30N/ 20,5N/ beton zdivo 30N/ / 3.4 TSA0610P / 3.4 TSA0625P / 3.4 TSA0650P / 5.8 TSA0815P / 5.8 TSA0825P / 5.8 TSA0840P / 5.8 TSA0860P / 5.8 TSA0880P / 9.2 TSA1010P / 9.2 TSA1030P / 9.2 TSA1050P / 9.2 TSA1070P / 9.2 TSA1090P / 13.4 TSA15P / 13.4 TSA25P / 13.4 TSA50P / 13.4 TSA70P / 19.2 TSA1615P / 19.2 TSA1635P / 19.2 TSA1675P Štítové - verze s hákem (H) a s okem (E) závit oka/háku pouzdra 30N/ 2 30N/ TSAH TSAH TSAH TSAH TSAE TSAE TSAE TSAE kotvu na předepsaný

10 4 kotvení těžkých strojů výztuhy vedení police a regály potrubí obkladové desky Štítové - verze s hákem a s okem pozinkováno vyrobeno z kvalitní oceli několik variant hlav Štítové BETON 30N/ 2 standardní zapuštění částečná odolnost vůči korozi odolnost vůči ohni mnoho možností dle přání zákazníka BETON 30N/ 2 standardní kotvení beton 30N/ 2 beton 30N/ Narážecí závitu vnitřního závitu Kotvy TRUTEK TDA jsou opatřeny vnitřním závitem, který umožňuje zašroubování nebo závitové tyče libovolné délky. Tělo je za pomoci aplikačního nástroje permanentně ukotveno v rovině s povrchem základového. Jsou vhodné zejména pro aplikace, kde je třeba upevnění následně povolit a případně později použít znova. Dodávají se v provedení pozink a nerez. Verze TDAL má na konci těla límeček, který umožňuje přesnější usazení v rovině s povrchem bez ohledu na hloubku vyvrtaného. 30N/ 2 pozink nerez aplik. ocel A4-316 nástroj / 2.0 TDA06L TDA06 TDA06SS TDST / 2.4 TDA08L TDA08 TDA08SS TDST / 2.9 TDA10L TDA10 TDA10SS TDST / 5.6 TDAL TDA TDASS TDST / 8.8 TDA16L TDA16 TDA16SS TDST / 10.8 TDA20 TDA20SS TDST20 Narážecí vnitřního závitu BETON 30N/ 2 standardní kotvení pozink ocel s límeč. beton 30N/ 2 16 správného u vyfoukejte otvor 3. Vyjměte šroub s podložkou a zasuňte pouzdro do. 4. Zasuňte šroub skrz podložku a fixovaný materiál do pouzdra a ovým na předepsaný. správného u 3. Vložte kotvu. 4. Zaražte kotvu pomocí aplikačního nástroje do úplného dosednutí nástroje s kotvou. 5. Vložte šroub a utáhněte ovým klíčem na předepsaný. 17
