REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC ZMĚNA ZDROJE VYTÁPĚNÍ VYTÁPĚNÍ, ZTI TECHNICKÁ ZPRÁVA

Transkript

1 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 1 Ved. projektant: Ing. LEOŠ POHANKA IP IZOLACE POLNÁ, Zodp. projektant: Vypracoval: Ing. LEOŠ POHANKA Jiří BRODSKÝ Objednatel: OBEC HERÁLEC, HERÁLEC, Investor: OBEC HERÁLEC, HERÁLEC, MM: HERÁLEC SÚ: HAVL. BROD Stavba: Objekt: Obsah: REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC ZMĚNA ZDROJE VYTÁPĚNÍ VYTÁPĚNÍ, ZTI TECHNICKÁ ZPRÁVA DIVIZE ENERGERICKÉ PROJEKTY Tyršova 405, Polná, Tel., fax.: , Formát: A4 Datum: 12/2012 Stupeň: DPS Č. zákázky: 18/11 1

2 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 2 Identifikační údaje: a. Označení stavby a pozemku TECHNICKÁ ZPRÁVA Název stavby: Charakter stavby: Charakter dokumentace: Místo stavby: Město: Kraj: Realizace energeticko-úsporných opatření na objektu MŠ obce Herálec ZMĚNA ZDROJE VYTÁPĚNÍ VYTÁPĚNÍ, ZTI změna dokončené stavby dokumentace pro provádění stavby Herálec č.p. 246, parc.č. st.334 Herálec Vysočina b. Identifikační údaje o žadateli Název investora: Obec Herálec Herálec c. Identifikační údaje o zpracovateli dokumentace Projektant: Ing. Leoš Pohanka Dolní Nové Veselí IČ: DIČ: CZ ČKAIT:

3 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 3 B. Technická zpráva Obsah: 1. Všeobecně 2. Potřeba tepla 3. Zdroj tepla 4. Ohřev TV 5. Otopná soustava 6. Pojistné zařízení 7. Expanzní zařízení 8. Regulace 9. Ostatní 10. Nátěry a izolace 11. Požadavky na profese 12. Péče o bezpečnost 1. Všeobecně Předmětem návrhu změna zdroje vytápění objektu Mateřské školky v obci Herálec. Objekt mateřské školky lze rozdělit na následující stavební objekty: SO 01 Mateřská škola zázemí, SO 02 Mateřská škola, SO 03 Bytová část. Budova je postavena do tvaru L. Mateřská školka je dvoupodlažní a v třetím podlaží se nachází bytová část. Mateřská školka-zázemí je jednopodlažní a ve druhém podlaží se nachází bytová část. Projekt řeší pouze vytápění mateřské školky a zázemí. Stávající elektrické akumulační vytápění, v části sociálního zázemí teplovodní, bude nahrazeno nízkoteplotním teplovodním otopným systémem se zdrojem tepelné čerpadlo země voda umístěné v 1.NP zázemí mateřské školky. Sloužit bude pro vytápění a ohřev TV. Stávající decentrální el. ohřívače TV v části objektu MŠ budou zrušeny a napojeny novým rozvodem na centrální ohřev TV z tepelného čerpadla. Návrh byl vypracován na základě energetického auditu zpracovaného v prosinci 2010 firmou IP Izolace Polná s.r.o., výkresů stavební části, osobní prohlídce a požadavků investora. Upozornění: Dokumentaci bylo nutné zpracovat ve vztahu na požadavky zákona 137/2006 Sb a vyhlášky 230/2012 Sb. a nebylo možné postihnout požadavky konkrétních typů výrobků. Je tedy bezpodmínečně nutné před zahájením prováděcích prací překontrolovat požadavky konkrétních dodaných výrobků a následně přizpůsobit technické provedení těmto konkrétním výrobkům. 2. Potřeba tepla Potřeba tepla byla vypočtena dle ČSN EN pro oblastní výpočtovou teplotu t e = -15 o C a krajinu s intenzivními větry ve výší Q= 37,6 kw. Stavební konstrukce budou nově zatepleny na hodnoty vyhovující doporučeným tepelným vlastnostem(čsn Tepelná ochrana budov Část 2- Požadavky) dle dodané projektové dokumentace stavební části. Tepelná bilance: - 1.NP Mateřská školka-zázemí Q ÚT 11,7 kw - 1.NP - Mateřská školka- Q ÚT 15,7 kw - 2.NP Mateřská školka Q ÚT 10,2 kw Celkem Q C 37,6 kw 3. Zdroj tepla Zdrojem tepla pro vytápění a ohřev TV je navrženo primárně tepelné čerpadlo země-voda se samostatným bivalentním zdrojem tepla-elektrokotel. Bivalentní zdroj tepla-elektrokotel je navržen pro pokrytí max. tepelného výkonu a zálohy při výpadku jednoho kompresoru tepelného čerpadla. Tepelné čerpadlo: Jako zdroj tepla je navrženo tepelné čerpadlo země/voda typu 33 dvěma kompresory o celkovém min. výkonu Q=31,6 kw s min. topným faktorem COP S0/W35 4,2 dle EN a 3

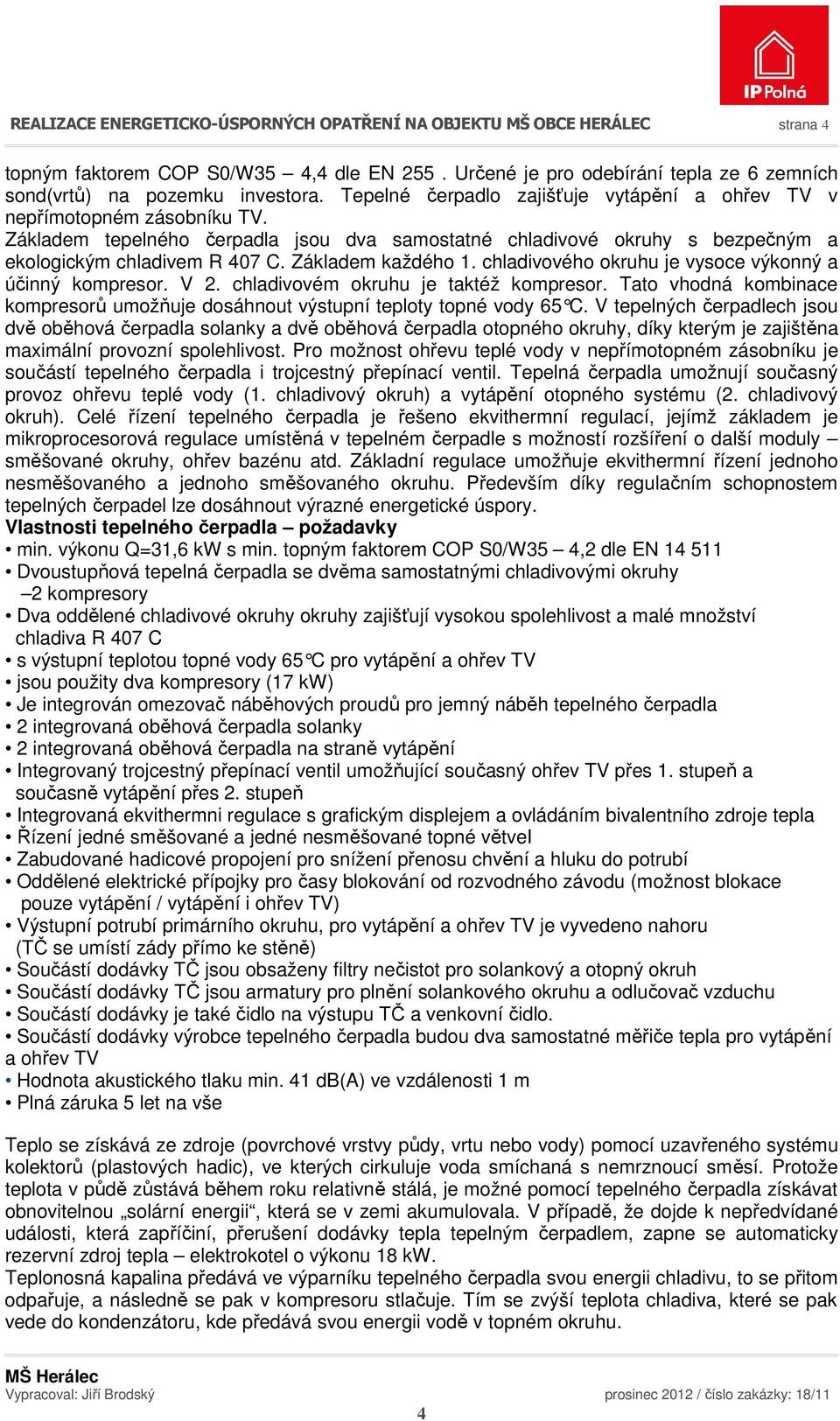

4 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 4 topným faktorem COP S0/W35 4,4 dle EN 255. Určené je pro odebírání tepla ze 6 zemních sond(vrtů) na pozemku investora. Tepelné čerpadlo zajišťuje vytápění a ohřev TV v nepřímotopném zásobníku TV. Základem tepelného čerpadla jsou dva samostatné chladivové okruhy s bezpečným a ekologickým chladivem R 407 C. Základem každého 1. chladivového okruhu je vysoce výkonný a účinný kompresor. V 2. chladivovém okruhu je taktéž kompresor. Tato vhodná kombinace kompresorů umožňuje dosáhnout výstupní teploty topné vody 65 C. V tepelných čerpadlech jsou dvě oběhová čerpadla solanky a dvě oběhová čerpadla otopného okruhy, díky kterým je zajištěna maximální provozní spolehlivost. Pro možnost ohřevu teplé vody v nepřímotopném zásobníku je součástí tepelného čerpadla i trojcestný přepínací ventil. Tepelná čerpadla umožnují současný provoz ohřevu teplé vody (1. chladivový okruh) a vytápění otopného systému (2. chladivový okruh). Celé řízení tepelného čerpadla je řešeno ekvithermní regulací, jejímž základem je mikroprocesorová regulace umístěná v tepelném čerpadle s možností rozšíření o další moduly směšované okruhy, ohřev bazénu atd. Základní regulace umožňuje ekvithermní řízení jednoho nesměšovaného a jednoho směšovaného okruhu. Především díky regulačním schopnostem tepelných čerpadel lze dosáhnout výrazné energetické úspory. Vlastnosti tepelného čerpadla požadavky min. výkonu Q=31,6 kw s min. topným faktorem COP S0/W35 4,2 dle EN Dvoustupňová tepelná čerpadla se dvěma samostatnými chladivovými okruhy 2 kompresory Dva oddělené chladivové okruhy okruhy zajišťují vysokou spolehlivost a malé množství chladiva R 407 C s výstupní teplotou topné vody 65 C pro vytápění a ohřev TV jsou použity dva kompresory (17 kw) Je integrován omezovač náběhových proudů pro jemný náběh tepelného čerpadla 2 integrovaná oběhová čerpadla solanky 2 integrovaná oběhová čerpadla na straně vytápění Integrovaný trojcestný přepínací ventil umožňující současný ohřev TV přes 1. stupeň a současně vytápění přes 2. stupeň Integrovaná ekvithermni regulace s grafickým displejem a ovládáním bivalentního zdroje tepla Řízení jedné směšované a jedné nesměšované topné větvei Zabudované hadicové propojení pro snížení přenosu chvění a hluku do potrubí Oddělené elektrické přípojky pro časy blokování od rozvodného závodu (možnost blokace pouze vytápění / vytápění i ohřev TV) Výstupní potrubí primárního okruhu, pro vytápění a ohřev TV je vyvedeno nahoru (TČ se umístí zády přímo ke stěně) Součástí dodávky TČ jsou obsaženy filtry nečistot pro solankový a otopný okruh Součástí dodávky TČ jsou armatury pro plnění solankového okruhu a odlučovač vzduchu Součástí dodávky je také čidlo na výstupu TČ a venkovní čidlo. Součástí dodávky výrobce tepelného čerpadla budou dva samostatné měřiče tepla pro vytápění a ohřev TV Hodnota akustického tlaku min. 41 db(a) ve vzdálenosti 1 m Plná záruka 5 let na vše Teplo se získává ze zdroje (povrchové vrstvy půdy, vrtu nebo vody) pomocí uzavřeného systému kolektorů (plastových hadic), ve kterých cirkuluje voda smíchaná s nemrznoucí směsí. Protože teplota v půdě zůstává během roku relativně stálá, je možné pomocí tepelného čerpadla získávat obnovitelnou solární energii, která se v zemi akumulovala. V případě, že dojde k nepředvídané události, která zapříčiní, přerušení dodávky tepla tepelným čerpadlem, zapne se automaticky rezervní zdroj tepla elektrokotel o výkonu 18 kw. Teplonosná kapalina předává ve výparníku tepelného čerpadla svou energii chladivu, to se přitom odpařuje, a následně se pak v kompresoru stlačuje. Tím se zvýší teplota chladiva, které se pak vede do kondenzátoru, kde předává svou energii vodě v topném okruhu. 4

5 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 5 Tepelné čerpadlo je vybaveno dvěma kompresory. Na výstupu do topné soustavy bude opatřeno pojistný ventilem, a uzavíracím kohoutem. Na vratném potrubí z otopné soustavy budou osazen filtr a uzavírací kohouty. Dále bude napojena tlaková expanzní nádoba. Potrubí bude opatřeno teploměry pro viditelné zjištění aktuální teploty a tlakoměrem. Potrubí je dále vedeno do otopné soustavy. K zamezení častého spínaní tepelného čerpadla a zajištění dostatečného objemu v otopné soustavě je instalována akumulační nádoba o objemu 500 l s tepelnou izolací tl. 100mm. Za akumulační nádobou jsou osazeny dvě topné větve směšovaná pro mateřskou školku a nesměšovanou pro zázemí školky. Osazeny jsou potřebnými armaturami, trojcestným ventilem, oběhovými čerpadly, zpětnými klapkami, filtry, uzavíracími kohouty, teploměry a vypouštěcí kulové kohouty. Rozvod je dále veden do otopné soustavy k jednotlivým otopným tělesům. Napuštění systému bude provedeno přes plnící a vypouštěcí kohout u TČ. Přepad od pojistného ventilu se napojí přes sifón do kanalizace. Na výstupním potrubí primární strany z tepelného čerpadla bude osazen uzavírací kohout a tlakoměr. Na vstupním potrubí primární strany do tepelného čerpadla bude osazen uzavírací kohout, filtr, plnící sada, expanzní nádoba a sada primárního okruhu s bezpečnostní ventilem. Potrubí bude dále vedeno přes obvodovou zeď do venkovní sběrné šachty 6 zemních zemních sond. Sběrné šachty a vybavení zemních sond bude použito typové od renomovaných výrobců (případně jiné doporučené výrobcem tepelného čerpadla) Navrženy jsou zemní sondy v počtu 6 ks, každá o hloubce 90 m s výstrojí potrubím 4x32 mm C. Prostup do budovy a primární potrubí včetně armatur uvnitř budovy musí být izolovány proti tvorbě kondenzátu nenasákavou izolací. Pateřní rozvod potrubí od domu ke sběrné šachtě bude v dimenzi 2xØ90x5,4 mm. Rozvod potrubí od šachty k jednotlivým zemním sondám bude v dimenzi 2x40x3,7 a na vstupu do zemní sondy bude rozšířeno na 4xØ32x3 mm. Nemrznoucí teplonosná kapalina primárních okruhů: Aby se ochránil výparník tepelného čerpadla před škodami způsobených zamrznutím, musí se do vody na straně primárního zdroje tepla přidavat nemrznoucí kapalina na bázi monoetylenglykolu. V okruhu chladiva se vyskytuji takové teploty, které vyžaduji zabezpečeni proti zamrznuti solanky od -14 C do -18 C. Koncentrace kapaliny (solanky) činí pro zemní kolektory 25 % až maximálně 30 %. Provoz tepelného čerpadla bez nemrznoucí kapaliny v primárním okruhu NENI POVOLEN! Aby se v celém výparníku zamezilo teplotám pod 0 C, musí byt teplota solanky výrazně nad 0 C. Kvůli snížení teplotní diference mezi zemi a solankou se snižuje měrný využitelný tepelný výkon země a primární zdroj tepla se musi dimenzovat výrazně větší. Tím se ve velké míře snižuje hospodárnost zařízení s tepelným čerpadlem. Umístění vrtů by se mělo navrhnout ve spolupráci s investorem, aby se případné trasování nekřížilo s inženýrskými sítěmi apod. Umístění zemních sond a sběrné šachty se dle praxe obvykle kolíkuje vrtařem. Vzdálenost by měla být mezi vrty min. 9m - 15m. Vrty umístěny min. 5 m od objektu mateřské školky. Je nutno dodržet několik podmínek: - Primární část izolovat do vzdálenosti od objektu do sběrné šachty - nejlépe syntetický kaučuk v tl. 19 mm. - Potrubí z objektu vedeno v dražce ve zdi pod zateplovacím systémem do nezámrzné hloubky cca 1,2-1,5 m pod terénem a vyspádovat směrem od domu. - v případě s křížením s vodovodním a kanalizačním potrubím nutno primární potrubí zaizolovat ( cca 2m ) nenasákavou izolací. Provedení zemních sond bude provedeno odborně způsobilou firmou dle platných norem, vyhlášek a požadavků výrobce TČ. Napuštění otopného systému bude provedeno přes plnící a vypouštěcí kohout na expanzním potrubí. Plnění primární strany je zajišťováno pomocí plnící sady. Dále nutno zajistit přepad od pojistného ventilu a svést jej též do kanalizace. Dle výrobce je při montáži nutno dbát na následující: - dodržení volného prostoru dle požadavků výrobce(servis) - el. Připojení dle požadavků výrobce 5

6 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 6 Bivalentní zdroj tepla-elektrokotel: Bivalentním zdrojem tepla pro vytápění je navržen odporový přímotopný elektrokotel o výkonu 2-18 kw. Umístěn bude v místnosti spolu s tepelným čerpadlem a napojen bude do akumulační nádoby. Kotel bude osazena na stěnu a připojen na el. energii a propojen do nadřaené regulace tepelného čerpadla. Elektrokotel je vybaven válcovým výměníkem s topnými spirálami a hydroblokem, který slučuje oběhové čerpadlo, pojistný ventil a automatický odvzdušňovací ventil. Ke kompenzaci tepelné roztažnosti otopné vody v systému slouží vestavěná 7-litrová expanzní nádoba. Elektrokotel je vybaven funkcí plynulé modulace výkonu (postupného spínání výkonu), takže při zapínání elektrokotle nedochází k nežádoucím rázům v elektrorozvodné síti. Plynulá modulace výkonu kotle spočívá v postupném spínání nebo odpojení jednotlivých topných spirál a jejich částí. Cílem tohoto systému je efektivní využívání výkonu kotle pro dosažení maximální tepelné pohody a zvýšení životnosti rozdělením spínacích cyklů rovnoměrně mezi jednotlivé topné spirály. Kotel je vybaven možností instalace odlehčovacího relé. Pomocí odlehčovacího relé je možné řídit výkon kotle v závislosti na zatížení rozvodu elektrické energie v objektu, kde je kotel nainstalován. V praxi se kotel s tímto zařízením chová tak, že při nadměrném zvyšování zatížení elektrické sítě (pračka, sporák, rychlovarná konvice atd.) dochází k automatickému snižování výkonu kotle. Při poklesu zatížení elektrické sítě se naopak výkon kotle zpětně zvyšuje na potřebnou hodnotu. Na otopnou soustavu bude připojen přes dva kohouty pomocí trubek z mědi. Vzhledem k napojení dvou zdrojů tepla je osazena na výstupu z kotle zpětná klapka Na vratném potrubí do kotle bude osazen filtr kulový kohout s filtrem. Filtr nutno pravidelně(nejméně 1x za rok kontrolovat a případně vyčistit. Výstupní teplota do okruhu vytápění bude nastavena dle požadavků jednotlivých okruhů na maximální teplotu (60 C) (viz. Regulace). Napuštění systému bude provedeno přes plnící a vypouštěcí kohout v technické mísntosti. Přepad od pojistného ventilu se napojí přes sifón do kanalizace. 4. Ohřev TV Ohřev TV je zajištěn zásobníkovým ohřívačem smalt o objemu V=450 l. Ohřívač bude opatřen protikorozní ochrana magnéziovou anodou, kvalitní izolací, teplotním čidlem a integrovaným teploměrem Ohřev zásobníku je zajištěn z tepelného čerpadla přednostně před vytápěním z jednoho kompresoru. Na vstupu topné vody je nutno osadit pojistný ventil!!! Vstup studené vody do zásobníku bude opatřen pojistnou soupravou a dalšími potřebnými armaturami. Instalována bude i tlaková expanzní nádoba o objemu cca 25 l/10 bar na potrubí studené vody. Přepad od pojistného ventilu bude sveden do kanalizace. Pro dohřev a aktivaci ochrany proti legionele zvýšením teploty v zásobníku na 70 C v časovém cyklu je instalována el. topná tyč spínaná regulací tepelného čerpadla přes relé(stykač). Vzhledem k instalaci obnovitelného zdroje tepla bude nutné upravit i rozvody studené a teplé vody a potrubí cirkulace. Stávající ohřev TV je zajištěn pomocí centrálního zásobníku umístěného v technické místnosti a dále pomocí již decentralizovaných elektrických zásobníků TV, které byli během provozu objektu decentralizovány s ohledem na stav rozvodů ZTI. Nové potrubí teplé vody a studené vody se dopojí na stávající rozvody u rušených el. ohřívačů s ponecháním stavajících termostatických baterii. Jedná se o dva ohřívače umístěné v sociálním zázemí 1 a 2.NP mateřské školky a jeden ohřívač umístěný v zázemí kuchyně. Rozvod bude veden pod stropem 1.NP samostatně, v místech vedení potrubí ÚT bude vedeno v souběhu. Potrubí bude zakryto částečným sádrokartonovým podhledem. Stávající ohřívače v technické místnosti a nepotřebné a nevyužité rozvody v technické místnosti budou demontovány a odvezeny do šrotu. Veškeré potrubí bude uchyceno na typové závěsy a opatřeno tepelnou izolací. 6

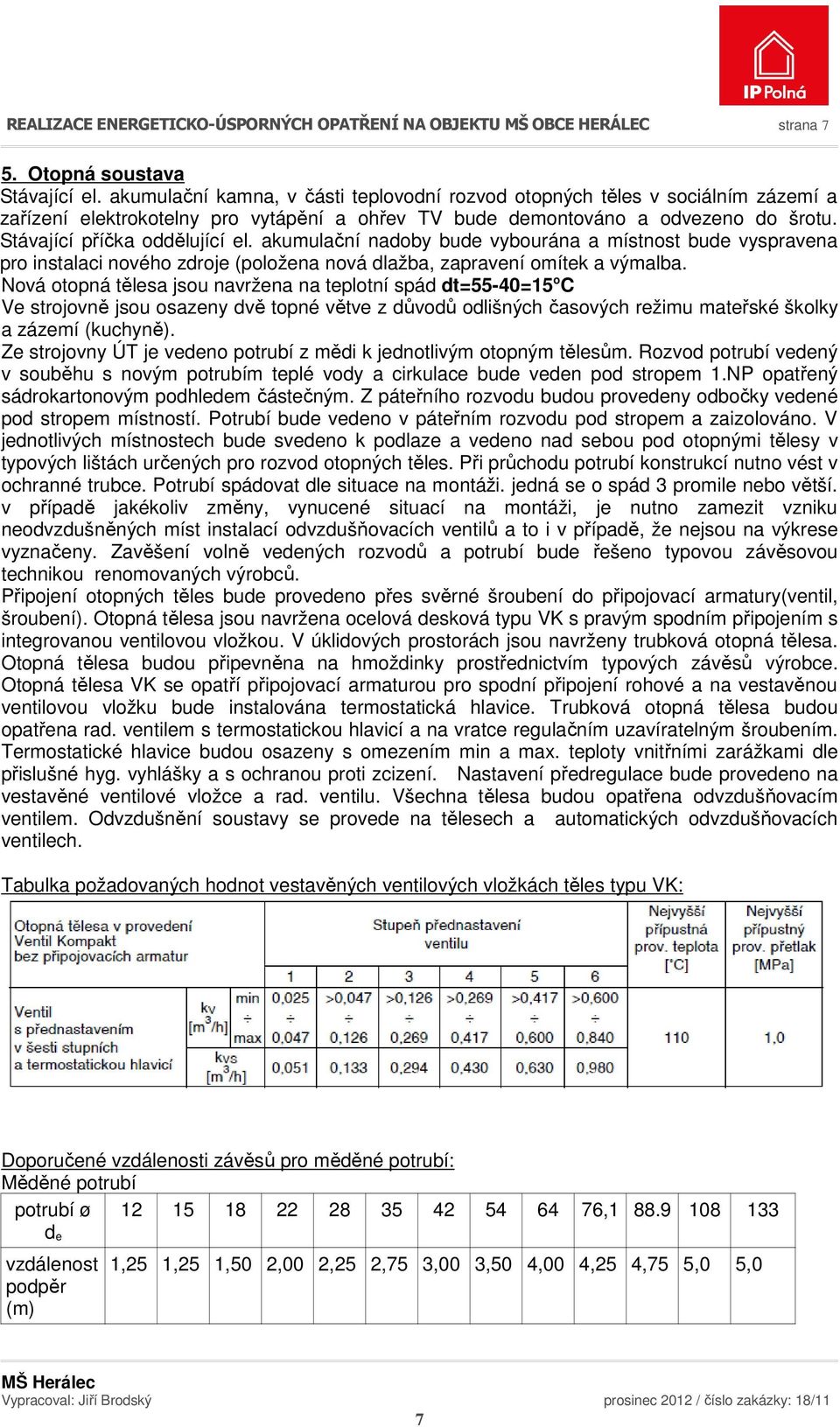

7 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 7 5. Otopná soustava Stávající el. akumulační kamna, v části teplovodní rozvod otopných těles v sociálním zázemí a zařízení elektrokotelny pro vytápění a ohřev TV bude demontováno a odvezeno do šrotu. Stávající příčka oddělující el. akumulační nadoby bude vybourána a místnost bude vyspravena pro instalaci nového zdroje (položena nová dlažba, zapravení omítek a výmalba. Nová otopná tělesa jsou navržena na teplotní spád dt=55-40=15 o C Ve strojovně jsou osazeny dvě topné větve z důvodů odlišných časových režimu mateřské školky a zázemí (kuchyně). Ze strojovny ÚT je vedeno potrubí z mědi k jednotlivým otopným tělesům. Rozvod potrubí vedený v souběhu s novým potrubím teplé vody a cirkulace bude veden pod stropem 1.NP opatřený sádrokartonovým podhledem částečným. Z páteřního rozvodu budou provedeny odbočky vedené pod stropem místností. Potrubí bude vedeno v páteřním rozvodu pod stropem a zaizolováno. V jednotlivých místnostech bude svedeno k podlaze a vedeno nad sebou pod otopnými tělesy v typových lištách určených pro rozvod otopných těles. Při průchodu potrubí konstrukcí nutno vést v ochranné trubce. Potrubí spádovat dle situace na montáži. jedná se o spád 3 promile nebo větší. v případě jakékoliv změny, vynucené situací na montáži, je nutno zamezit vzniku neodvzdušněných míst instalací odvzdušňovacích ventilů a to i v případě, že nejsou na výkrese vyznačeny. Zavěšení volně vedených rozvodů a potrubí bude řešeno typovou závěsovou technikou renomovaných výrobců. Připojení otopných těles bude provedeno přes svěrné šroubení do připojovací armatury(ventil, šroubení). Otopná tělesa jsou navržena ocelová desková typu VK s pravým spodním připojením s integrovanou ventilovou vložkou. V úklidových prostorách jsou navrženy trubková otopná tělesa. Otopná tělesa budou připevněna na hmoždinky prostřednictvím typových závěsů výrobce. Otopná tělesa VK se opatří připojovací armaturou pro spodní připojení rohové a na vestavěnou ventilovou vložku bude instalována termostatická hlavice. Trubková otopná tělesa budou opatřena rad. ventilem s termostatickou hlavicí a na vratce regulačním uzavíratelným šroubením. Termostatické hlavice budou osazeny s omezením min a max. teploty vnitřními zarážkami dle přislušné hyg. vyhlášky a s ochranou proti zcizení. Nastavení předregulace bude provedeno na vestavěné ventilové vložce a rad. ventilu. Všechna tělesa budou opatřena odvzdušňovacím ventilem. Odvzdušnění soustavy se provede na tělesech a automatických odvzdušňovacích ventilech. Tabulka požadovaných hodnot vestavěných ventilových vložkách těles typu VK: Doporučené vzdálenosti závěsů pro měděné potrubí: Měděné potrubí potrubí ø d e , vzdálenost podpěr (m) 1,25 1,25 1,50 2,00 2,25 2,75 3,00 3,50 4,00 4,25 4,75 5,0 5,0 7

8 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 8 6. Pojistné zařízení Je tvořeno pojistným ventilem osazeným na výstupu topné vody z tepelného čerpadla. Přepad bude sveden do kanalizace. Otevírací přetlak je nastaven na 250 kpa. Je tvořeno pojistným ventilem osazeným na výstupu primárního rozvodu k zemním sondám z tepelného čerpadla. Přepad bude sveden do nádoby. Otevírací přetlak je nastaven na 400 kpa. 7. Expanzní zařízení Primární okruh zemní sonda Je tvořeno expanzní nádobou V= 50 l a bezpečnostním ventilem(4 bar) v dodávce příslušenství tepelného čerpadla napojenou na vratné potrubí vedené do tepelného čerpadla. Minimální provozní přetlak: 50 kpa Maximální provozní přetlak: 400 kpa Vodní obsah soustavy zemní sondy činí cca 1600 l. Sekundární okruh otopná soustava: Je navržena externí tlaková nádoba o objemu V=110 l p= 3 bar, která bude napojena do vratného potrubí. Na expanzním potrubí bude osazen tlakoměr s vyznačením provozních stavů: Minimální provozní přetlak: 100 kpa Maximální provozní přetlak: 250 kpa Vodní obsah soustavy je cca 1400 l. VÝPOČET EXPANZNÍ NÁDOBY VÝPOČET EXPANZNÍHO POTRUBÍ V = G. v. 1,3. php +100 php pd D = ,6 x Q p V = ,025. 1, / D = ,6 x 48 V = 106,0 l D = 14,1 mm zvolena expanzní nádoba 1x110 l (3 bar) zvoleno expanzní potrubí 22x1 8. Regulace Regulace zdroje tepla je součástí dodávky tepelného čerpadla. Otopná soustava bude řízena dle venkovní teploty s časovým režimem upraveným dle potřeby. Venkovní čidlo se umístí na severní stranu objektu do výšky cca 2,5 m. Regulace bude řídit otopnou soustavu na základě čidla venkovního a čidla výstupní teploty do otopné soustavy Maximální výstupní teplota do vytápění bude nastavena na hodnotu max.55 C (při te=-15) pro otopná tělesa. Oběhové čerpadlo pro nesměšovaný okruh a oběhové čerpadlo s trojcestným ventilem pro směšovaný okruh otopná tělesa bude napojen na regulaci tepelného čerpadla. Řízení bivalentního zdroj tepla-elektrokotel a jeho spínání bude napojeno na regulaci tepelného čerpadla. Napájení elektrokotle bude zajištěno externě z elektro-rozvaděče tepelného čerpadla. Nastavení teploty elektrokotle bude na konstantní teplotu 60 C. Otopná soustava bude řízena časově dle potřeby. Noční(případně denní) útlumy budou prováděny centrálně na týdenním programu regulace jednotlivých větví. Teplota v místnostech bude řízena na termostatické hlavici otopného tělesa. Tím zajistíme místní regulaci jednotlivých místností. Ohřev TV bude nadřazený před vytápěním z jednoho kompresoru. Regulace bude v případě potřeby připínat přes spínací relé bivalentní zdroj tepla pro ohřev TV-el. topnou tyč 1x6 kw. Řešení měření a regulace(m+r) a elektroinstalace včetně montáže je součástí samostatné projektové dokumentace. 8

9 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana 9 9. Ostatní Po skončení montážních prací se provede tlaková a dilatační zkouška primárního rozvodu a rozvodů topné vody. Dále se provede topná zkouška, při které se provede seřízení radiátorových ventilů. Nastavena bude i vhodná ekvithermní křivka vytápění a teplota TV v zásobníku. 10. Nátěry a izolace Akumulační nádoba a ohřívač TV bude opatřen tepelnou izolací v rámci jejich dodávky. Měděné potrubí se opatří návlekovou tep. izolací povrch AL, tl 15 mm pro Ø15x1, Ø18x1, Ø22x1; tl. 20 mm pro Ø28x1,5, tepelnou izolací z minerální vaty povrch AL tl.30 mm pro Ø35x1,5, Ø42x1,5. Rozvod primárního rozvodu pro zemní sondy od tepelného čerpadla k venkovní šachtě zemních sond budou řádně zaizolovány. Potrubí bude opatřeno tepelnou izolací ze syntetického kaučuku v tl.19 mm. Realizaci zajistí odborně způsobilá firma, která zajistí parotěsnost potrubního rozvodu. Rozvod potrubí studené vody se opatří tepelnou izolací návlekovou v tl.10 mm. Rozvod teplé vody a cirkulace se opatří návlekovou izolací tl.20 pro PP20 a PP25 a tl.30 mm pro PP32 a PP Požadavky na profese Stavební část(součástí dodávky vytápění) - Po ukončení montáže topení upravit prostupy ve stěnách a stropu - vybourání příčky kolem akumulačního el. vytápění v technické místnosti - vybouraní stávající dlažby v technické místnosti a položení dlažby nové - zapravení omítek a nová výmalba v technické místnosti - sádrokartonový zákryt rozvodu ZTI a vytápění 11.2 Elektroinstalace a MaR (součástí dodávky vytápění) - připojení tepelného čerpadla 3x400 V s jištěním 25A (max. příkon 14,1 kw) - signál HDO kabel min. 2x1mm 2, od rozvaděče(beznapěťový kontakt sepnutý při vysokém tarifu) do TČ - venkovní čidlo teploty GT2 stíněný kabel min. 2x0,75 mm2 k venkovnímu čidlu teploty umístěnému na stinném místě severní nebo severozápadní stěny budovy (ne nad stavebními otvory) - teplotní čidlo ohřívače TV GT3 kabel od čidla TV ohřívače do regulace TČ - připojení výstupního čidla teploty GT1 do regulace TČ - teplotní čidla výstupní teploty HSF1 kabel od čidla výstupní teploty směšovaného okruhu do regulace TČ - připojení trojcestného směšovacího ventilu a oběhových čerpadel do regulace TČ - propojení cirkulačního ob. čerpadla TV do rozvaděče a osazení časové spínání - silové připojení elektrokotle z rozvaděče elektro 18 kw (3x400V) - připojení spinacího kontektu elektrokotle do regulace TČ - silové připojení el. topné tyče v ohřívači TV z rozvaděče elektro 1X6 kw (3x400V) - osazení spínacího relé pro spínaní patrony a propojení do regulace TČ - zapojení a kompletace regulace vč. rozvaděče elektro Řešení měření a regulace(m+r) a elektroinstalace včetně montáže je součástí samostatné projektové dokumentace Vodoinstalace (součástí dodávky vytápění) - Vývod studené vody pro napouštění otopné soustavy - Vstup studené vody do zásobníku TV bude opatřen pojistnou soupravou - Napojit přepad od pojistného ventilů od TČ a zásobníku TV 9

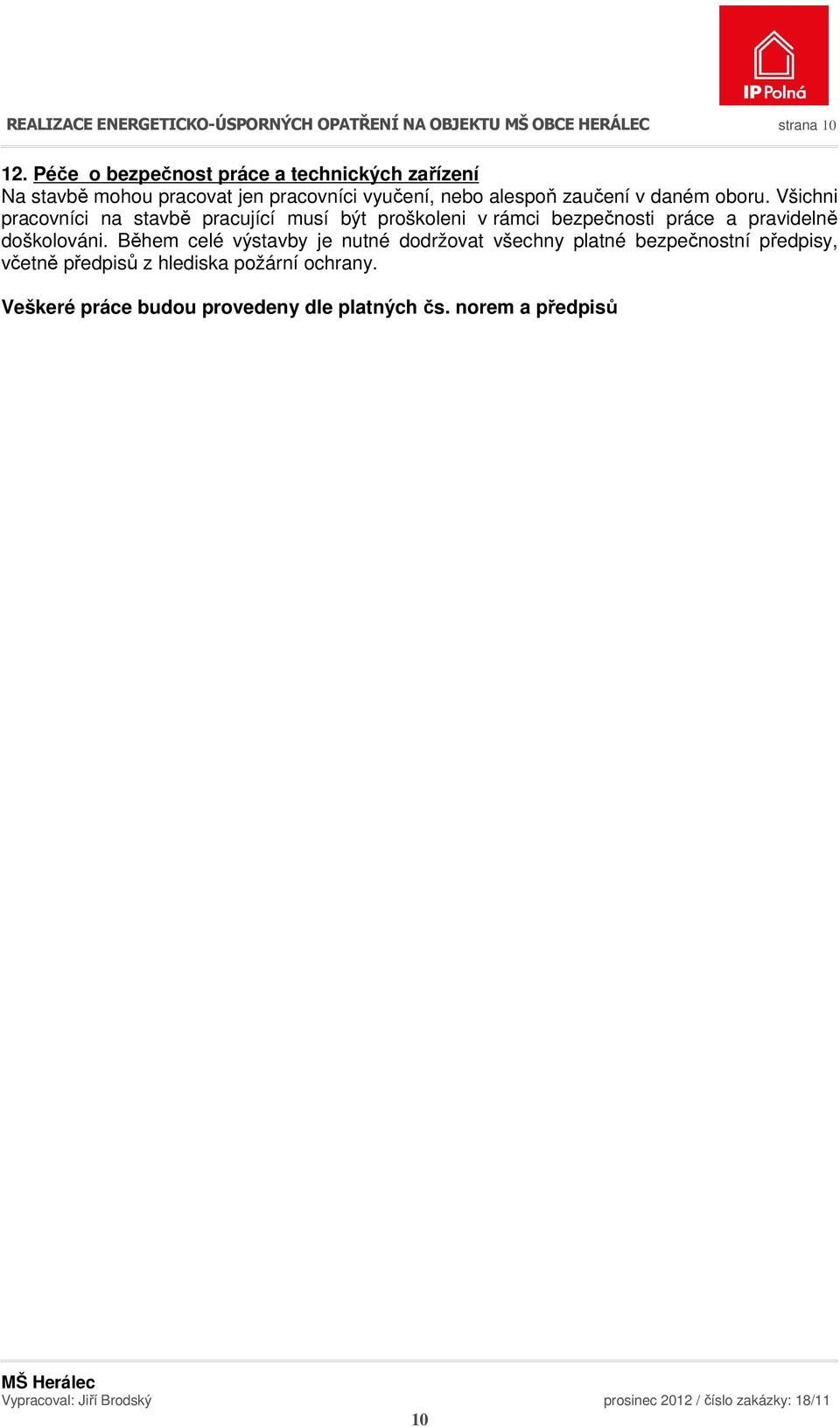

10 REALIZACE ENERGETICKO-ÚSPORNÝCH OPATŘENÍ NA OBJEKTU MŠ OBCE HERÁLEC strana Péče o bezpečnost práce a technických zařízení Na stavbě mohou pracovat jen pracovníci vyučení, nebo alespoň zaučení v daném oboru. Všichni pracovníci na stavbě pracující musí být proškoleni v rámci bezpečnosti práce a pravidelně doškolováni. Během celé výstavby je nutné dodržovat všechny platné bezpečnostní předpisy, včetně předpisů z hlediska požární ochrany. Veškeré práce budou provedeny dle platných čs. norem a předpisů 10
