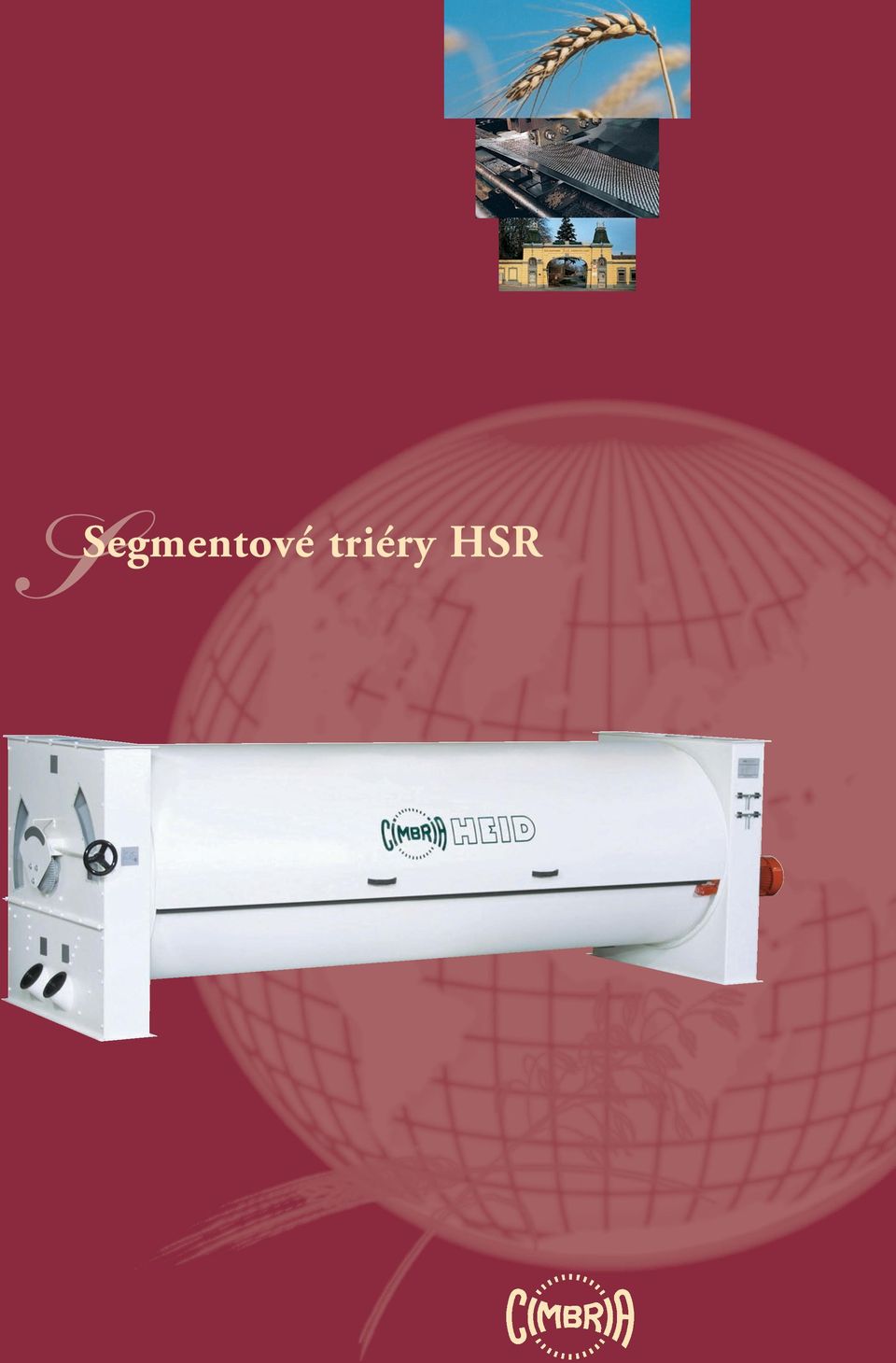

1 SSegmentové triéry HSR

2 Použití a funkce Segmentový triér se používá k třídění zrnitých plodin podle délky (materiál má stejnou tloušťku a šířku, ale rozdílnou délku), např. pšenice, ječmene, drobného osiva, čočky, stonků ze slunečnic nebo semen řepy. Dále slouží k vytřídění delších, popřípadě kratších nežádoucích příměsí plodin. Velikost semen může být 1,0 mm až 24,0 mm. Přes náběžný kryt se plodina dostane dovnitř otáčejícího se triérového válce. Ve válci jsou vyražené důlky, tzv. roztřiďovací otvory. Zrna, která se vejdou do důlků, jsou vyzdvižena nahoru a vypadnou po určité dráze do žlabu triéru (žluté šipky). Z něj jsou vynášena dopravním šnekem. Všechna ostatní větší zrna jak otvory v plášti, zůstávají v plášti (nejsou vynášena) a protékají až na výstup, kde se plášť vyprazdňuje do výstupního otvoru (zelené šipky). Podle požadavku lze provádět třídění vstupního materiálu na tzv. kulatá zrna-rund (odstranění zlomků, drobných příměsí) a dlouhá zrna-long (dlouhé plevele, zbytky stonků atd). SSériová výroba Cimbria Heid vyrábí stroje sériově a může tak zajistit krátkou dodací lhůtu. Před expedicí projde každý stroj několika kontrolami jakosti, které zajišťují nejvyšší možnou kvalitu a co nejdelší životnost strojů. Každý stroj je ve výrobním závodě min.24 hodin v provozu.

Přes náběžný kryt se plodina dostane dovnitř otáčejícího se triérového válce. Ve válci jsou vyražené důlky, tzv. roztřiďovací otvory.

3 TTypy strojů Triéry na kulatá zrna / dlouhá zrna Triéry na kulatá zrna / dlouhá zrna s dotřiďovačem Triéry do mlýnů s dotřiďovačem kulatých zrn a dlouhých zrn

4 PPlášť válce Plášť válce je nejdůležitější součást triéru. Ovlivňuje jakost vytřídění a množství odpadu. Z těchto důvodů klademe při výrobě jednotlivých segmentů zvláště velký důraz na jakost zpracování a provedení. Počet otvorů na m 2 Cimbria Heid je jedním z mála výrobců triérů, kteří si své segmenty vyrábějí sami. Proto jsme nezávislí na dodavatelích a můžeme kdykoliv akceptovat speciální přání zákazníků. Minimalizovali jsme vzdálenost mezi jednotlivými důlky, abychom dosáhli co nejvyšší počet na m 2. Díky tomu máme vyšší třídicí výkon resp. vyšší jakost třídění než naši konkurenti. Poněvadž jsou důlky přesazené, prodlužuje se životnost našich segmentů. konkurence Cimbria Heid Tvar důlků Podle plodiny, která se má třídit, nebo podle úlohy třídění vyrábíme důlky symetrického nebo slzovitého tvaru. Tím dosahujeme optimální jakosti třídění a minimalizujeme odpad. Tvrzené segmenty Pro zvláště abrazivní plodiny dodáváme na přání také segmenty z materiálů, které mají delší životnost. Výměna segmentů Aby provozovatel zařízení minimalizoval časové ztráty a náklady při přechodu na jinou plodinu nebo při čisticích pracích, rozdělili jsme plášť válce do několika segmentů a opatřili je rychloupínacími uzávěry. To zaručuje jednoduchou a rychlou výměnu segmentů triéru.

Počet otvorů na m 2 Cimbria Heid je jedním z mála výrobců triérů, kteří si své segmenty vyrábějí sami. Proto jsme nezávislí na dodavatelích a můžeme kdykoliv akceptovat speciální přání zákazníků.

5 Další detaily zařízení Těsnění koryta Všechny modely triéru jsou mezi vynášecím žlabem a pláštěm válce vybaveny těsněním. To brání tomu, aby se do koryta dostala nežádoucí zrna. Oddělování zrn je tak ještě přesnější. Pohon Používáme motory s převodovkou. Minimalizujeme tím náklady na údržbu a riziko poruch zařízení, je zajištěn podstatně tišší chod. Používané motory s převodovkou odebíráme od jednoho z největších výrobců převodovek na světě. V případě jakéhokoliv problému, můžeme proto okamžitě zareagovat. Konstrukce Naše kulatá, naprosto uzavřená skříň je v tomto odvětví jedinečná. Toto provedení umožňuje snadný přístup k segmentům. Při otevření krytu se stroj automaticky zastaví prostřednictvím bezpečnostního spínače. Kontrola třídění Na výstupu má triér dvě velká kontrolní okna. Pomocí nich lze provádět kontrolu nastavení triéru bez rizika úrazu i za provozu. Odběr vzorků je kdykoliv možný bez jakéhokoliv rizika otvory umístěnými pod nimi.

Používané motory s převodovkou odebíráme od jednoho z největších výrobců převodovek na světě. V případě jakéhokoliv problému, můžeme proto okamžitě zareagovat.

6 Zvláštní výbava ATEX Pro provoz v místech ohrožených výbuchem dodáváme také motory s převodovkou pro ATEX zónu D21 a D22. Odstředivý válec U těžko tekoucích a na lámání nenáchylných plodin, jako je například travní semeno nebo rýže paddy, doporučujeme montáž odstředivého válce. Ten zvyšuje nejen účinnost, nýbrž také výkon triéru. Čištění důlků Vzduchové čištění umožňuje optimální čištění otvorů a brání tím poklesu výkonu triéru u těžce tříditelných plodin. Nastavitelné otáčky Motory s převodovkou dodáváme na přání také s mechanickou nebo elektronickou regulací. Sklon válce Na přání se dodávají triéry s pevným nebo nastavitelným sklonem (0-3 ). Díky sklonu lze výsledek třídění dále optimalizovat. Výměnné vyložení U zvláště abrazivních plodin můžeme stroje vyložit výměnnou krycí vrstvou pro případ opotřebení. Provedení s dělením Vhodným rozdělením proudu materiálu můžeme s triérem typu HSR16010 dosáhnout špičkového výkonu až 45 tun za hodinu. Automatické nastavení žlabu Na přání lze také nastavování žlabu vybavit servomotory.

Ten zvyšuje nejen účinnost, nýbrž také výkon triéru. Čištění důlků Vzduchové čištění umožňuje optimální čištění otvorů a brání tím poklesu výkonu triéru u těžce tříditelných plodin.

7 Diagram toku materiálu vstup materiálu odsávání triér na kulatá zrna vstup materiálu triér na kulatá zrna odsávání triér na dlouhá zrna triér na dlouhá zrna dobrý dlouhá material zrna Schéma triéru zapojeného sériově Plevel a úlomky zrn vstup materiálu odsávání triér na kulatá zrna dotřiďovač na dlouhá zrna dotřiďovač na kulatá zrna triér na kulatá zrna dobrý material Schéma triéru zapojeného paralelně Plevel a úlomky zrn dobrý material tenká zrna dlouhá zrna Plevel a úlomky zrn Schéma triéru s dotřiďovačem kulatých a dlouhých zrn vikev malá zrna (znovu přetříděný dobrý produkt) Rozměry a specifikace Laboratorní HSR HSR HSR HSR HSR HSR Výkon t/h Pšenice 0,3 1,0 2,0 3,0 4,0 5,0 Ječmen 0,25 0,8 1,6 2,4 3,2 4,0 Bílá rýže 0,2 0,4 0,8 1,2 1,6 2,0 Cukrová řepa 0,2 0,3 0,6 1,0 1,3 1,6 Slunečnice 0,1 0,3 0,6 1,0 1,3 1,6 Vojtěška 0,1 0,2 0,4 0,6 0,8 1,0 Výkon motoru kw 0,37 0,37 0,55 1,1 1,1 1,1 Množství vzduchu m 3 /min Rozměry mm Délka Šířka Výška Hmotnost kg HSR HSR HSR HSR HSR ,0 8,0 10,0 12,0 16,0 4,8 6,4 8,0 9,6 12,8 2,4 3,2 4,0 4,8 6,4 1,9 2,6 3,2 3,8 4,4 1,9 2,6 3,2 3,8 5,0 1,2 1,6 2,0 2,4 3,2 1,1 3,0 3,0 3,0 4,

paralelně Plevel a úlomky zrn dobrý material tenká zrna dlouhá zrna Plevel a úlomky zrn Schéma triéru s dotřiďovačem kulatých a dlouhých zrn vikev malá zrna (znovu přetříděný dobrý produkt) Rozměry a

8 NNaše triéry se používají na celém světě Četné světové patenty a důkladné výzkumné a vývojové práce dokazují vysoký technický standard našich strojů a zařízení. Výrobky CIMBRIA HEID GmbH jsou nainstalovány a úspěšně používány na celém světě, asi 98% výroby jde na export. Jako člen holdingu CIMBRIA se může CIMBRIA HEID opřít o celosvětovou síť partnerů, kteří se trvale kompetentně starají o naše zákazníky a zajišťují dokonalý servis. Zastoupení v ČR CIMBRIA HEID ČR, s.r.o. Sées Staré Město Tel., fax: Mobil: cimbria@cimbria.cz CIMBRIA HEID GmbH Heid-Werkstrasse 4 A-2000 Stockerau, Austria Phone: (+43) Fax: (+43) heid@cimbria.at Holding: A/S CIMBRIA Cimbria House - P.O. Box 40 DK-7700 Thisted, Danemark Phone: (+45) Fax: (+45) cimbria@cimbria.com Werbeagentur JT Johannes Toth

Jako člen holdingu CIMBRIA se může CIMBRIA HEID opřít o celosvětovou síť partnerů, kteří se trvale kompetentně starají o naše zákazníky a zajišťují dokonalý servis. Zastoupení v ČR CIMBRIA HEID ČR, s.
