1 Akce : VÝSTAVBA ZEMĚDĚLSKÉHO AREÁLU Investor : ZEVAR agro, s.r.o., Větrný Jeníkov Místo : k.ú. Větrný Jeníkov, kraj: Vysočina B. Souhrnná technická zpráva 1. Urbanistické, architektonické a stavebně technické řešení a) Zhodnocení staveniště Výstavba zemědělského areálu je navržena mimo intravilán městyse Větrný Jeníkov mezi komunikacemi II/131 a III/1318. Zemědělský areál zahrnuje výstavbu senážních a silážních žlabů, skladovacích jímek, skladovací haly, stáčecí plochy, přečerpávací jímky, komunikace a ostatních zpevněných ploch, kanalizace, oplocení, sadové úpravy, vodovodní přípojku, přípojky sdělovacích kabelů a elektrických kabelových rozvodů NN a VO. Kromě vedení inženýrských sítí se všechny objekty nacházejí uvnitř navrhovaného zemědělského areálu, který se je mimo územní plán městyse Větrný Jeníkov. Jelikož všechny navrhované objekty, dle platné vyhlášky 268/2009 Sb. 3 oddíl f, slouží pro zemědělskou výrobu, lze podle 18 odst.5 Stavebního zákona v nezastavěném území tyto objekty umístit. Pro výstavbu zemědělského areálu bude nutno zajistit vyčlenění části pozemků ze ZPF. Objekty budou součástí nově navrženého komplexu objektů rostlinné a živočišné výroby. Samotná technologie a provoz bude mít minimální vliv na obyvatele městyse. Objekty jsou navrhovány v dostatečné vzdálenosti od souvislé bytové zástavby. Pozemek staveniště je svažitý směrem jihovýchodním s terénem lehce zvlněným. Vybraná lokalita je výhodná zejména z důvodu blízkosti stávajících průmyslových a zemědělských objektů investora a dobrého napojení na veřejné komunikace. Areál je napojen na komunikace II/131 a III/1318 a nově navrženými sjezdy. Provoz uvnitř areálu stavby bude po vnitřních zpevněných komunikacích. b) zásady urbanistického, architektonického a výtvarného řešení Stavby jako celek jsou podřízeny střízlivé funkčnosti, technické strohosti, architektonickému minimalizmu a ekonomické dostupnosti. Veškeré parametry jsou podrobeny účelu a ceně. Některé nově navržené objekty jsou řešeny jako povrchové, další jsou částečně nebo zcela zapuštěné do terénu. Přípojky inženýrských sítí budou navrženy pro zajištění řádné funkce jednotlivých objektů. c) technické řešení s popisem staveb SO 01 Senážní a silážní žlaby Stavba je nevýrobním objektem a bude sloužit ke skladování senáže a siláže s vyšším obsahem sušiny (nad 29%). Objekt je řešen jako povrchový, železobetonový, montovaný dvoulodní žlab ryze funkčního charakteru. Podélné stěny jsou montovány z železobetonových panelů tvaru obráceného T, dno je z vodostavebního betonu s armováním, opatřené izolací proti pronikání kontaminovaných vod do pozemků pod stavbou. Součástí jsou manipulační a zpevněné plochy. Senážní a silážní šťávy a kontaminované dešťové vody budou zachycovány v nově budované přečerpávací jímce a skladovány v jímkách na kejdu. - rozměr vlastního žlabu osově 2x19,7x36,4 m = 1434,2 m 2 - skladovací výška senážní a silážní hmoty 5,00 m

2 - užitný skladovací prostor 6317,8 m 3 skladovací kapacita při měrné hmotnosti 0,75 t/m3 4738,3 tun manipulační plochy před senážním a silážním žlabem 275,8 m 2 SO 02 Skladovací jímky Hlavním cílem je skladování kejdy skotu, skotu, senážních a silážních šťáv a kontaminovaných dešťových vod na dobu skladování více jak 6 měsíců. Jedná se o dvě samostatně stojící jímky. Jímky jsou válcového tvaru výšky 8 m s vnitřním průměrem 40 m částečně zapuštěné pod terén. Jedná se o železobetonové otevřené nádrže z vodostavebního betonu. Třídu betonu a výztuž určí výrobce jímky po výběrovém řízení, který zároveň odpovídá za statiku a poskytuje záruku na stavbu. - vnitřní průměr 40,0 m výška pláště nádrže 8,00 m celkový objem jedné jímky ,1 m 3 celkový objem navržených jímek (2x10 053,1 m 3 ) ,2 m 3 SO 03 Skladovací hala Bude sloužit k uskladnění obilovin. Stavba je navržena podle požadavku investora s nosnou konstrukcí z ocelových nosníků, mezi nimiž bude provedena po obvodu žb opěrná zeď. vnější rozměry skladovací haly 65x33 m kapacita 4180 tun SO 04 Stáčecí plocha Stáčecí plocha je zpevněné místo, které bude sloužit jako čerpací místo pro postavení mobilního dopravního prostředku na dopravu surovin ze skladovacích jímek. Na této čerpací ploše budou zachyceny veškeré možné úkapy, ke kterým může dojít v době vyskladňování, případně i naskladňování skladovací jímky. Čerpací plocha je vyspádována do odvodňovacího žlábku, který je sveden do přečerpávací jímky. Z této jímky je prováděno přečerpávání uskladňované hmoty, to je hovězí kejdy, senážních a silážních šťáv a kontaminovaných dešťových vod. Stáčecí plocha je pozemní objekt nezastřešený, nepravidelného tvaru o celkové ploše 125,1 m 2. Je pojezdná a průjezdná. SO 05 Přečerpávací jímka Jímka bude sloužit pro skladování senážních a silážních šťáv, kontaminovaných dešťových vod, kejdy a jejich přečerpávání do skladovacích jímek. Z ní mohou být taktéž přečerpávány do cisteren, přistavených na stáčecí ploše. Jímka je navržena kruhová, zapuštěná do terénu, nezastřešená. Navržena je pro potřebnou kapacitu celé technologie a je prvním stupněm plnění a vyskladňování skladovacích jímek na kejdu. Surovina se zde před vyskladněním homogenizuje na vhodnou substanci. Jímka bude mít tyto rozměry : vnitřní průměr jímky 4,5 m, plocha vnitřní 15,9 m 2 skladovací výška 3,00 m skladovací kapacita 47,71 m 3 celková výška jímka 3,6 m celková kapacita 57,26 m 3 SO 06 Provozní budova s jímkou Jedná se o tzv. unimobuňku o půdorysných rozměrech 2,435 m x 6,055 m. V budově bude situována kancelář a sociální zázemí. Do objektu bude přivedena voda a elektřina. Vedle objektu bude umístěna podzemní jímka

3 na vyvážení splaškových vod ze sociálního zařízení o objemu 3 m 3. SO 07 Oplocení a sadové úpravy Účelem oplocení je zamezit volnému přístupu cizích osob do navrženého zemědělského areálu. Oplocení má chránit areál i proti přístupu zvěře, která by mohla poškozovat zařízení. Součástí oplocení bude i vjezdová brána, která bude volně průjezdná v době navážení surovin a bude uzavírána především v nočních hodinách. Oplocení bude provedeno pomocí poplastovaného pletiva kotveného na ocelové sloupky zabetonované do patek. Vjezdová brána bude z ocelových prvků s výplní rovněž z pletiva v místě příjezdové komunikace. Oplocení bude prováděno jako poslední stavební objekt, popřípadě společně s terénními úpravami. Výška oplocení bude cca 2 m. Výškové osazení oplocení bude určeno po provedení terénních úprav dle aktuálního stavu. Barva oplocení je navržena zelená. Projekt také řeší jednoduché sadové úpravy, kterou slouží k začlenění navrženého zemědělského areálu do okolní krajiny. Všechny pozemky, na nichž je areál navržen, jsou v současné době vedeny jako orná půda. V místě výsadby nebude sejmuta ornice. V plochách areálu, které nejsou zastavěny a na nichž nejsou navrženy zpevněné ploch je navržena výsadba zeleně. Jedná se především o travnaté plochy doplněné skupinovou výsadbu středních a vyšších keřů a solitérů stromů. SO 08 Mostní váha Mostní váha je místo, které je určeno k vážení dovážených a odvážených surovin. Váha je pojezdná a průjezdná v obou směrech. Situována je na komunikační ploše v blízkosti posklizňové linky. Vážní systém samozřejmě umožňuje celoroční provoz bez omezení. Dle stavebního zákona č. 183/ mostní váha nevyžaduje stavební povolení ani ohlášení. IO 09 Komunikace a zpevněné plochy Účelem návrhu komunikace a zpevněných ploch je zabezpečit přístup k jednotlivým objektům v areálu, k nimž je potřeba navážet suroviny či odvážet produkty. Objekt zároveň řeší komunikační připojení nově budovaného zemědělského areálu v k.ú. Větrný Jeníkov sjezdy na komunikace II/131 a III/1318. ZP a komunikace budou provedeny jako bezprašné pojezdové komunikace s krytem živičným. Celá plocha bude konstrukčně provedena tak, aby vyhovovala pojezdu nákladních automobilů, traktorů s návěsy a pod. IO 10 Kanalizace Projekt řeší zachycení a odvedení nekontaminovaných dešťových vod z nově navržených zpevněných ploch a komunikací. Dešťové vody budou zčásti svedeny na zasakovací štěrkovou plochu, z které bude proveden bezpečnostní přepad do navrženého kanalizačního potrubí, jež bude napojeno na stavající kanalizační potrubí vyústěného do stávající retenční nádrže. A zčásti budou dešťově vody volně vsakovány na terén. IO 11 Vodovodní přípojka Účelem tohoto objektu je přivedení vody do navrženého areálu, především pro potřeby sociálního zařízení v provozní budově. IO 12 Elektroinstalace V rámci výstavby budou provedeny nové rozvody NN pro napájení technologických částí a rozvody VO pro osvětlení areálu. Dále budou realizovány slaboproudé rozvody. Podrobně jsou řešeny v samostatném oddílu.

4 d) Napojení stavby na dopravní a technickou infrastrukturu Areál je napojen na komunikaci II/131 a komunikaci III/1318 nově navrženými sjezdy. Provoz uvnitř areálu stavby bude po vnitřních zpevněných komunikacích. e) Řešení technické a dopravní infrastruktury včetně řešení dopravy v klidu, stavby nad poddolovaným územím Doprava materiálu a manipulace s ním uvnitř areálu je řešena jednak mobilními stroji a zařízeními s vlastním motorovým pohonem, tak čerpadly a různými dopravníky. Mobilními stroji a zařízeními s vlastním motorovým pohonem a je to zejména u senážních a silážních žlabů, kdy se plnění provádí dovozem silážované hmoty na velkoobjemových korbách nákladních automobilů a přívěsech nebo návěsech traktorů. Dovážená hmota je sklápěna na manipulační plochu a do potřebné výše ve žlabech je přihrnována za současného dusání mobilními stroji s čelně nesenou lopatou. Dusání se provádí kolovými vozidly nebo válci. Vyskladňování senáže či siláže se provádí silážními frézami a nakládá se na vozy. Skladovací jímky jsou plněny přes přečerpávací jímku kejdou, senážními a silážními šťávami a kontaminovanými dešťovými vodami. Plnění je prováděno jednak čerpadly umístěnými na dopravních prostředcích, či zabudovaným zařízením určeným k promíchávání a homogenizaci skladované hmoty s pohonem elektrickým. Vyskladnění bude prováděno do cisteren přistavených na stáčecí ploše, aby případné úkapy mohly být zachyceny zpět do přečerpávací jímky. Manipulace s materiálem ve skladovací hale bude vesměs mobilními manipulačními prostředky s vlastním pohonem, to je manipulační vozíky, traktory na přihrnování obilí apod. Území výstavby není poddolováno f) Vliv stavby na životní prostředí a řešení jeho ochrany Veškeré nakládání s odpady bude realizováno v souladu se zákonem č. 185/2001 Sb., o odpadech, ve znění pozdějších předpisů a navazujícími prováděcími předpisy. Odpady jsou a budou na základě smlouvy předávány k dalšímu nakládání pouze osobám s oprávněním k této činnosti. Odpady z výstavby: Při výstavbě a rekonstrukci se předpokládají odpady stavebního rázu, stavební materiál, beton, železo, ocel, plasty, apod.: katalogové číslo název odpadu kategorie odpadu množství odpadu papírové a lepenkové obaly O plastové obaly O směsné obaly O beton O cihly O cca tun (odpad stavební firmy) tašky a keramické výrobky O směsný stavební odpad O

5 katalogové číslo název odpadu kategorie odpadu množství odpadu dřevo O sklo O plasty O sklo, plasty a dřevo obsahující neb.látky N asfaltové směsi obsahující dehet N asfaltové směsi neuvedené pod O měď, bronz, mosaz O hliník O zinek O železo a ocel O kovový odpad znečištěný N kabely neuvedené pod č O zemina a kameny obsahující neb.látky N zemina a kameny neuvedené pod č O vytěžená hlušina O jiné izol.materiály obsahující neb.látky N izolační materiály neuvedené pod č , O jiné stavební a demoliční odpady obsahující neb.látky N směsné stavební a demoliční odpady jinde neuvedené O směsný komunální odpad O Odpady, které budou vznikat v průběhu stavby, budou přechodně shromažďovány v odpovídajících shromažďovacích prostředcích nebo na určených místech (zabezpečených plochách), odděleně podle kategorií a druhů. Shromažďovací prostředky resp. místa shromažďování odpadů budou řádně označena názvy, číselnými kódy druhu odpadu a kategorií dle Katalogu odpadů. Shromažďovací prostředky na nebezpečné odpady budou opatřeny identifikačními listy nebezpečného odpadu dle 13, odst. 3, zákona č. 185/2001 Sb. s obsahem dle vyhlášky MŽP č. 383/2001 Sb., o podrobnostech nakládání s odpady a

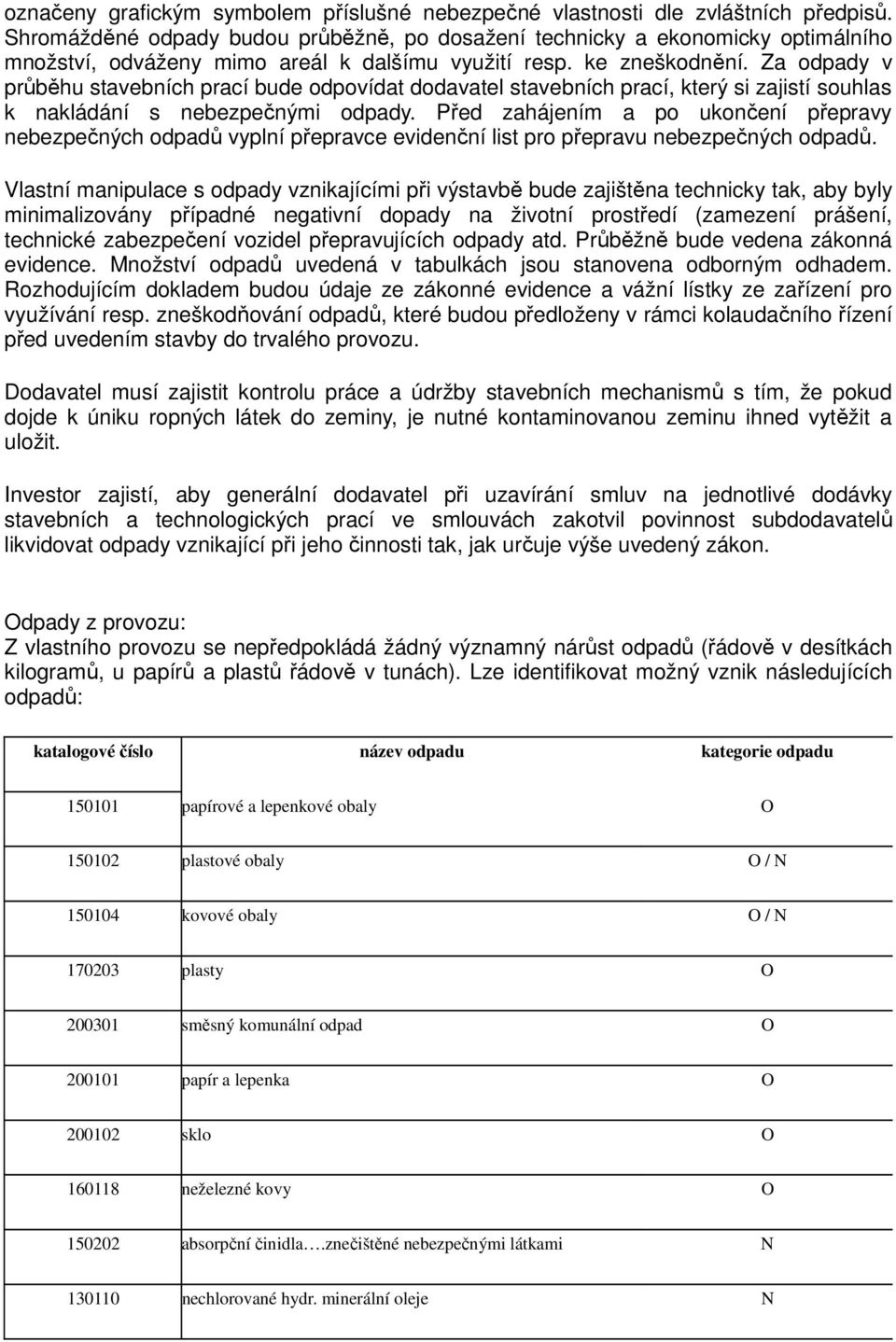

6 označeny grafickým symbolem příslušné nebezpečné vlastnosti dle zvláštních předpisů. Shromážděné odpady budou průběžně, po dosažení technicky a ekonomicky optimálního množství, odváženy mimo areál k dalšímu využití resp. ke zneškodnění. Za odpady v průběhu stavebních prací bude odpovídat dodavatel stavebních prací, který si zajistí souhlas k nakládání s nebezpečnými odpady. Před zahájením a po ukončení přepravy nebezpečných odpadů vyplní přepravce evidenční list pro přepravu nebezpečných odpadů. Vlastní manipulace s odpady vznikajícími při výstavbě bude zajištěna technicky tak, aby byly minimalizovány případné negativní dopady na životní prostředí (zamezení prášení, technické zabezpečení vozidel přepravujících odpady atd. Průběžně bude vedena zákonná evidence. Množství odpadů uvedená v tabulkách jsou stanovena odborným odhadem. Rozhodujícím dokladem budou údaje ze zákonné evidence a vážní lístky ze zařízení pro využívání resp. zneškodňování odpadů, které budou předloženy v rámci kolaudačního řízení před uvedením stavby do trvalého provozu. Dodavatel musí zajistit kontrolu práce a údržby stavebních mechanismů s tím, že pokud dojde k úniku ropných látek do zeminy, je nutné kontaminovanou zeminu ihned vytěžit a uložit. Investor zajistí, aby generální dodavatel při uzavírání smluv na jednotlivé dodávky stavebních a technologických prací ve smlouvách zakotvil povinnost subdodavatelů likvidovat odpady vznikající při jeho činnosti tak, jak určuje výše uvedený zákon. Odpady z provozu: Z vlastního provozu se nepředpokládá žádný významný nárůst odpadů (řádově v desítkách kilogramů, u papírů a plastů řádově v tunách). Lze identifikovat možný vznik následujících odpadů: katalogové číslo název odpadu kategorie odpadu papírové a lepenkové obaly O plastové obaly O / N kovové obaly O / N plasty O směsný komunální odpad O papír a lepenka O sklo O neželezné kovy O absorpční činidla.znečištěné nebezpečnými látkami N nechlorované hydr. minerální oleje N

7 nechlorované motorové, převodové a mazací oleje N olejové filtry N zářivky N odpadní plasty O uliční smetky O biologicky rozložitelný odpad O Odpady budou tříděny a shromažďovány v určených vymezených prostorech, které budou zabezpečeny proti znečištění okolní půdy a vod. Odpady budou ukládány v odpovídajících sběrných nádobách a obalech s označením odpadu. O produkci odpadů bude vedena požadovaná evidence. Běžný komunální odpad bude shromažďován v kontejneru a odstraňován v rámci centrálního svozu komunálního odpadu. Rovněž tak odděleně shromažďované kovy, plasty a papír. Z uvedeného je zřejmé, že produkce odpadů při provozu odpovídá běžné činnosti a nepředstavuje zvýšené nároky na likvidaci, přičemž nutno zdůraznit, že se jedná převážně o odpady recyklovatelné. g) Řešení bezbariérového užívání navazujících veřejně přístupných ploch a komunikací Vzhledem ke způsobu provozu v zemědělské areálu se nepředpokládá zaměstnávání osob s omezenou schopností pohybu a zrakově postižených osob. h) Průzkumy a měření, jejich vyhodnocení a začlenění jejich výsledků do projektové dokumentace Na stavbu byl vypracován Hydrogeologický posudek viz příloha H. V místě stavby byl také proveden inženýrsko-geologický průzkum Ing. Janem Lauermanem. Dále bylo zhotoveno polohopisné a výškopisné zaměření dané lokality. Při vypracování PD byly všechny výše zmiňované práce začleněny. i) Podklady pro vytýčení stavby, geodetický referenční polohový a výškový systém Podklady pro vytyčení budou provedeny v dalším stupni PD. j) Členění stavby na jednotlivé stavební objekty a provozní soubory SO 01 Senážní a silážní žlaby SO 02 Skladovací jímky SO 03 Skladovací hala SO 04 Stáčecí plocha SO 05 Přečerpávací jímka SO 06 Provozní budova SO 07 Oplocení a sadové úpravy SO 08 Mostní váha IO 09 Komunikace a zpevněné plochy

8 IO 10 Kanalizace IO 11 Vodovodní přípojka IO 12 Elektroinstalace k) Vliv stavby na okolní pozemky a stavby, ochrana okolí stavby před negativními účinky provádění stavby a po jejím dokončení Stavba bude provedena podle projektové dokumentace ověřené ve stavebním řízení. Případné změny nesmí být provedeny bez předchozího povolení stavebního úřadu. Stavba nezasahuje žádné zvláště chráněné území přírody ani ochranné pásmo, nekoliduje s žádným obecně chráněným prvkem a je také v dostatečné vzdálenosti od obytné zóny. S odpadem vznikajícím při stavebních pracích bude nakládáno v souladu se zákonem č. 185/2001 Sb. O odpadech a ostatními souvisejícími předpisy v odpadovém hospodářství. Odpady ze stavebních materiálů nesmí být likvidovány na staveništi pálením. Při výstavbě nesmí být narušeny nadzemní a podzemní sdělovací kabely a zařízení, vedení ani potrubí. Při provádění stavby nesmí být znečišťováno životní prostředí a místní komunikace, okolní zástavba nesmí být nad přípustnou míru obtěžována hlukem, prachem a vibracemi. Při stavbě nesmí dojít ke znečištění terénu, povrchových a podzemních vod ropnými a jinými škodlivými látkami. V případě zásahu do veřejných ploch nebo komunikací je nutno žádat předem o souhlas vlastníka a příslušného správce pozemku, rovněž případný zásah do soukromých pozemků musí být předem projednán s jejich vlastníky. l) Ochrana zdraví a bezpečnost pracovníků Při provádění všech stavebních a montážních prací musí být dodrženy platné předpisy o bezpečnosti práce a o ochraně zdraví při práci a požární ochraně. Bezpečnost a ochrana zdraví při práci na stavbě Při realizaci stavby a při manipulaci se stavebním materiálem bude dbáno všech předpisů BOZ, zvláště pak vyhl. č. 591/06 Sb., ČÚBP o bezpečnosti práce a technických zařízení při stavebních pracích, nařízení vlády č. 362/2005 Sb. o bližších požadavcích na bezpečnost a ochranu zdraví při práci na staveništích, zákon 309/2006 Sb. zákon o zajištění dalších podmínek bezpečnosti a ochrany zdraví při práci, nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí, nařízení vlády č. 406/2004 Sb., o bližších požadavcích na zajištění bezpečnosti a ochrany zdraví při práci v prostředí s nebezpečím výbuchu a další. Dodavatel stavby je povinen dodržovat zásady týkající se základních povinností dodavatele stavebních prací. Je povinen vyškolit pracovníky z předpisů k zajištění bezpečnosti práce. Pracovníci při provádění stavebních prací musí dodržovat 1 9 včetně všech příloh č. 1 5 Nařízení vlády č. 591/2006 Sb., který se týká dodržování technologických a pracovních postupů, obsluhy strojů a zařízení, dodržování bezpečnostních označení apod. Před zahájením stavebních prací firmou je třeba vytyčit všechna podzemní vedení, aby při provádění zemních prací nedošlo k úrazu pracovníka. Dodavatelé stavby musí používat jen strojní zařízení, která svou konstrukcí, provedením a technickým stavem odpovídají předpisům k zajištění bezpečnosti práce na technických zařízeních a jsou povinni dodržovat předpisy, které se týkají manipulace, svařování apod. Od ustanovení této vyhlášky je možné se odchýlit po nezbytně nutnou dobu v případech, kdy hrozí nebezpečí z prodlení, při záchraně lidí, nebo při likvidaci závažné provozní nehody, pokud budou provedena nejnutnější bezpečnostní opatření. Kromě těchto případů se může dodavatel stavby odchýlit od ustanovení se souhlasem ČÚBP. Po odevzdání stavby do užívání je nutné seznámit pracovníky se směrnicemi a předpisy, týkajícími se jejich zaměření. Dále je potřeba se při pracích na staveništi řídit Nařízením vlády č. 362/2005 Sb. o požadavcích na bezpečnost a ochranu zdraví při práci na staveništích s nebezpečím pádu z výšky nebo do hloubky 1 5 včetně všech příloh.

9 Projektant upozorňuje na zákon č. 309/2006 Sb., kterým se upravují další požadavky bezpečnosti a ochrany zdraví při práci, zejména na část 3. o dalších úkolech zadavatele stavby, jejího zhotovitele, popřípadě fyzické osoby, která se podílí na zhotovení stavby, a koordinátora bezpečnosti a ochrany zdraví při práci na staveništi Budou-li na staveništi působit současně zaměstnanci více než jednoho zhotovitele stavby, je zadavatel stavby povinen určit potřebný počet koordinátorů bezpečnosti a ochrany zdraví při práci. Koordinátor nemůže být totožný s osobou, která odborně vede realizaci stavby. Zadavatel je povinen předat koordinátorovi veškeré podklady a informace pro jeho činnost a spolupracovat s ním po celou dobu přípravy a realizace stavby. Podle 15 je povinen zadavatel stavby doručit oznámení o zahájení prací oblastnímu inspektorátu práce podle místa staveniště, nejpozději do 8 dnů před předáním staveniště zhotoviteli v případě, že předpokládaná doba trvání prací bude delší než 30 pracovních dnů, ve kterých bude práce vykonávat současně více než 20 fyzických osob po dobu delší než 1 pracovní den, nebo celkový plán prací přesáhne 500 pracovních dnů v přepočtu na jednu osobu. Stejnopis oznámení o zahájení prací musí být vyvěšen na viditelném místě u vstupu na staveniště po celou dobu provádění stavby. Po dobu výstavby je nutné dodržovat předpisy a vyhlášky týkající se bezpečnosti práce a ochrany zdraví pracujících při stavebních pracích a pracích, které s nimi bezprostředně souvisí. Dále je nutno dodržovat předpisy o bezpečnosti a ochraně zdraví, které vyplývají ze zákoníku práce a dalších zákonných ustanovení. 2. Mechanická odolnost a stabilita Statika stavby je navržena dle požadavků Vyhlášky MMR 268/2009 Sb. Dále je přihlédnuto k manuálu Dokumentace staveb České komory autorizovaných inženýrů a techniků činných ve výstavbě. Statika ocelové nosné konstrukce, základových konstrukcí a konstrukcí doplňujících (opěrných konstrukcí, nosných konstrukcí technologie, konstrukcí krovů atd.) bude uložena v archivu výrobce a dodavatele stavby. Další paré dokumentace statiky bude uloženo v archivním paré prováděcí dokumentace projektanta. Vybere-li investor konstrukce jiného dodavatele, nese odpovědnost za dodanou konstrukci s dodržením norem a bezpečnostních předpisů jiný dodavatel. Projektant nepřebírá zodpovědnost za jiné konstrukce jím neschválené. Monolitické železobetonové konstrukce: Beton třídy C podle konstrukce. Betonová směs v době ukládání betonu do konstrukce musí vykazovat max. sednutí kužele 80 MM /VeBe 5s/, jedná se o směs bez zvýšeného obsahu záměsové vody. Směs při ukládání řádně hutnit. Ocel tř /V/. Dodržovat předepsané krytí výztuží. Konstrukce zatěžovat až po nabytí předepsané pevnosti betonu, v souladu s platnými předpisy. Jednotlivé prvky betonovat bez pracovních spár. Ocelové konstrukce konstrukční třídy /75/. Při svárech a napojování profilů upravit spojované části podle platných konstrukčních zásad a postupovat v souladu s ČSN Svářeč se stupněm hodnocení B, C podle ČSO U volných prvků antikorozní nátěr podle stupně agresivity ovzduší a prostředí. Dodavatel železobetonových konstrukcí provádí vlastní statický výpočet na tyto konstrukce a přebírá zodpovědnost na výztuž i vodotěsnost. Dodavatel ocelových prvků pro skladovací halu provádí vlastní statický výpočet na tyto konstrukce a přebírá za ně zodpovědnost. Upozornění: Práce provádět podle příslušných platných technických norem, předpisů a technologických ustanovení a dodržovat vyhlášku č. 591/06 o bezpečnosti práce a technických zařízení při stavebních pracích.

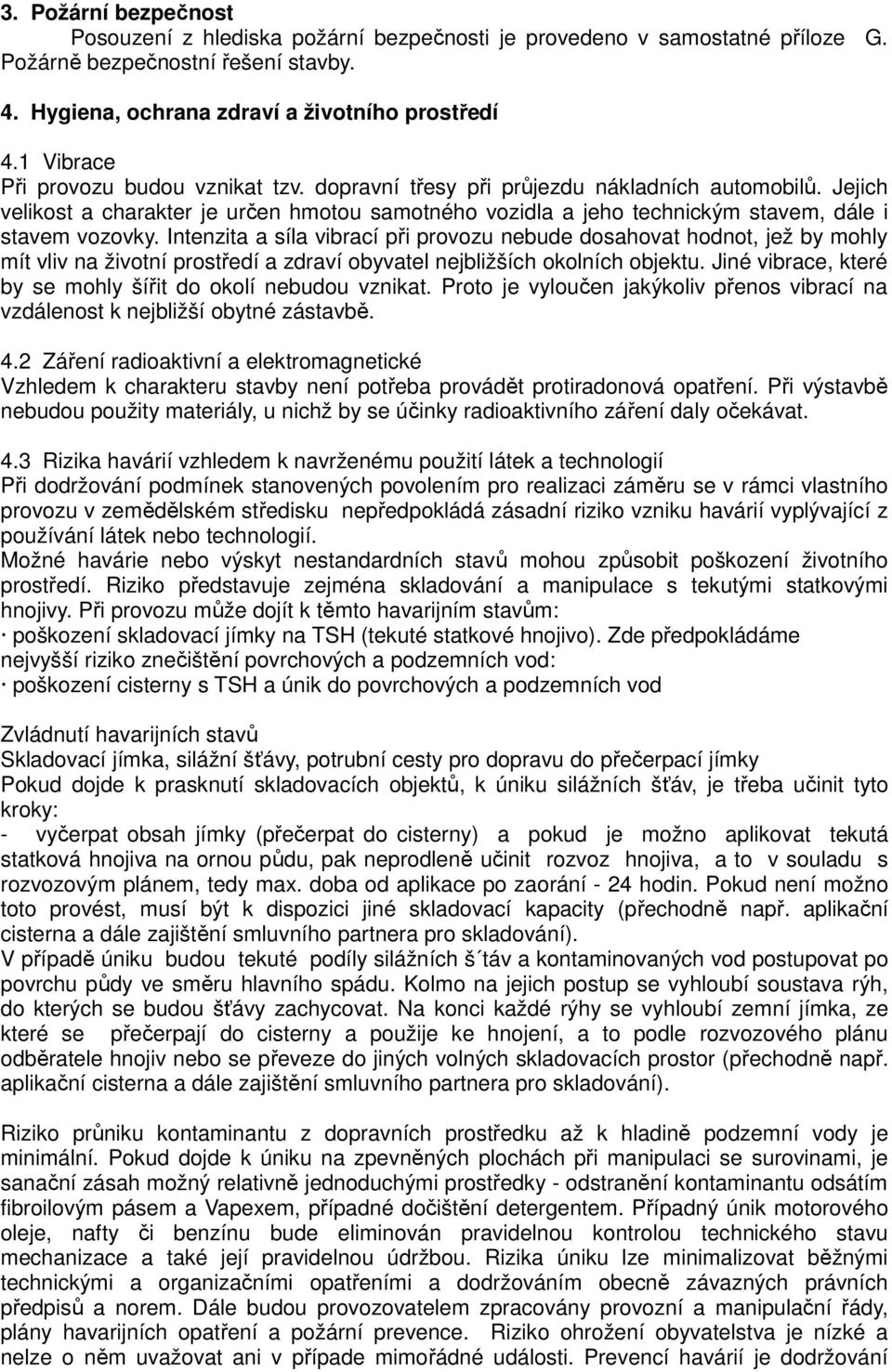

10 3. Požární bezpečnost Posouzení z hlediska požární bezpečnosti je provedeno v samostatné příloze G. Požárně bezpečnostní řešení stavby. 4. Hygiena, ochrana zdraví a životního prostředí 4.1 Vibrace Při provozu budou vznikat tzv. dopravní třesy při průjezdu nákladních automobilů. Jejich velikost a charakter je určen hmotou samotného vozidla a jeho technickým stavem, dále i stavem vozovky. Intenzita a síla vibrací při provozu nebude dosahovat hodnot, jež by mohly mít vliv na životní prostředí a zdraví obyvatel nejbližších okolních objektu. Jiné vibrace, které by se mohly šířit do okolí nebudou vznikat. Proto je vyloučen jakýkoliv přenos vibrací na vzdálenost k nejbližší obytné zástavbě. 4.2 Záření radioaktivní a elektromagnetické Vzhledem k charakteru stavby není potřeba provádět protiradonová opatření. Při výstavbě nebudou použity materiály, u nichž by se účinky radioaktivního záření daly očekávat. 4.3 Rizika havárií vzhledem k navrženému použití látek a technologií Při dodržování podmínek stanovených povolením pro realizaci záměru se v rámci vlastního provozu v zemědělském středisku nepředpokládá zásadní riziko vzniku havárií vyplývající z používání látek nebo technologií. Možné havárie nebo výskyt nestandardních stavů mohou způsobit poškození životního prostředí. Riziko představuje zejména skladování a manipulace s tekutými statkovými hnojivy. Při provozu může dojít k těmto havarijním stavům: poškození skladovací jímky na TSH (tekuté statkové hnojivo). Zde předpokládáme nejvyšší riziko znečištění povrchových a podzemních vod: poškození cisterny s TSH a únik do povrchových a podzemních vod Zvládnutí havarijních stavů Skladovací jímka, silážní šťávy, potrubní cesty pro dopravu do přečerpací jímky Pokud dojde k prasknutí skladovacích objektů, k úniku silážních šťáv, je třeba učinit tyto kroky: - vyčerpat obsah jímky (přečerpat do cisterny) a pokud je možno aplikovat tekutá statková hnojiva na ornou půdu, pak neprodleně učinit rozvoz hnojiva, a to v souladu s rozvozovým plánem, tedy max. doba od aplikace po zaorání - 24 hodin. Pokud není možno toto provést, musí být k dispozici jiné skladovací kapacity (přechodně např. aplikační cisterna a dále zajištění smluvního partnera pro skladování). V případě úniku budou tekuté podíly silážních š táv a kontaminovaných vod postupovat po povrchu půdy ve směru hlavního spádu. Kolmo na jejich postup se vyhloubí soustava rýh, do kterých se budou šťávy zachycovat. Na konci každé rýhy se vyhloubí zemní jímka, ze které se přečerpají do cisterny a použije ke hnojení, a to podle rozvozového plánu odběratele hnojiv nebo se převeze do jiných volných skladovacích prostor (přechodně např. aplikační cisterna a dále zajištění smluvního partnera pro skladování). Riziko průniku kontaminantu z dopravních prostředku až k hladině podzemní vody je minimální. Pokud dojde k úniku na zpevněných plochách při manipulaci se surovinami, je sanační zásah možný relativně jednoduchými prostředky - odstranění kontaminantu odsátím fibroilovým pásem a Vapexem, případné dočištění detergentem. Případný únik motorového oleje, nafty či benzínu bude eliminován pravidelnou kontrolou technického stavu mechanizace a také její pravidelnou údržbou. Rizika úniku lze minimalizovat běžnými technickými a organizačními opatřeními a dodržováním obecně závazných právních předpisů a norem. Dále budou provozovatelem zpracovány provozní a manipulační řády, plány havarijních opatření a požární prevence. Riziko ohrožení obyvatelstva je nízké a nelze o něm uvažovat ani v případe mimořádné události. Prevencí havárií je dodržování

11 předpisů bezpečnosti a ochrany zdraví při práci, požárních předpisů, provozních a manipulačních řádů, dodržování postupů a pokynů výrobců a zodpovědných osob. V areálu budou k dispozici prostředky pro likvidaci běžných úniků pohonných hmot nebo jiných látek škodlivých vodám. Důležitá je i požární prevence, které stačí v dané situaci běžná protipožární opatření. 5. Bezpečnost při užívání V projektu je dbáno všech nařízení, to je splnění bezpečného provozu a ochrany zdraví. Jedná se o navržení vhodných podlah, stěn. K bezpečnosti pracovníků v provozu slouží provozní řád, který je k dispozici v provozu. Při provozu musí být respektovány a dodržovány požadavky platných předpisů, např. nařízení vlády č. 101/2005 Sb., o podrobnějších požadavcích na pracoviště a pracovní prostředí, nařízení vlády č. 362/2005 Sb., o bližších požadavcích na bezpečnost a ochranu zdraví při práci na pracovištích s nebezpečím pádu z výšky nebo do hloubky, nařízení vlády 378/2001 Sb. o bezpečném provozu a používání strojů, tech. zařízení, přístrojů a nářadí a další. Pracovníci mají absolvovat školení nejméně jednou ročně a v případě úprav zařízení. O školení je třeba vést deník, v němž je školení vždy potvrzeno podpisem; tato dokumentace se na vyžádání předkládá úřadům. 6. Ochrana proti hluku S ohledem na stávající i plánovaný provoz je vypracována akustická studie, z období 04-05/2012, vypracoval RENVODIN ŠAFAŘÍK, spol. s r.o. Studie zahrnuje též posouzení stávajícího stavu v okolí nového areálu. z této studie vyplývá následující: Základní předpisy: Hygienické požadavky na úroveň akustické situace ve venkovním prostředí limity nejvýše přípustných hodnot hluku jsou stanoveny na základě zákona č. 258/2000 Sb. o ochraně veřejného zdraví a o změně některých souvisejících zákonů. Prováděcím právním předpisem k tomuto zákonu je Nařízení vlády č. 272/2011 Sb., o ochraně zdraví před nepříznivými účinky hluku a vibrací, (původně NV č. 148/2006 Sb.). Citované Nařízení vlády (NV) stanoví hygienické limity hluku a vibrací pro pracoviště, pro chráněný venkovní prostor, chráněné vnitřní prostory staveb a chráněné venkovní prostory staveb. Zároveň stanovuje způsob měření a hodnocení těchto hodnot. Podle základního ustanovení tohoto nařízení musí být expozice zaměstnanců a obyvatelstva hluku a vibracím omezena tak, aby byly splněny nejvyšší přípustné hodnoty hluku. Toto nařízení se nevztahuje na hluk z užívání bytu, hluk a vibrace prováděné nácvikem hasebních, záchranných a likvidačních prací, jakož i bezpečnostních a vojenských akcí a akustické výstražné signály související s bezpečnostními opatřeními a záchrannou lidského života, zdraví a majetku. Nejvyšší přípustné hodnoty hluku a hlukové zátěže na pracovištích jsou stanoveny pro hluk ustálený a proměnný, impulsní hluk, vysokofrekvenční hluk, ultrazvuk, infrazvuk a nízkofrekvenční hluk. Hodnoty hluku ve venkovním prostoru se vyjadřují ekvivalentní hladinou akustického tlaku A L Aeq,T. V denní době se stanoví pro osm nejhlučnějších hodin, v noční době pro nejhlučnější hodinu. Pro hluk z dopravy na veřejných komunikacích a železnicích a pro hluk z leteckého provozu se stanoví pro celou denní a noční dobu. Nejvyšší přípustná ekvivalentní hladina akustického tlaku A ve venkovním prostoru se stanoví součtem základní hladiny hluku L Aeq,T = 50 db a příslušné korekce pro denní nebo noční dobu. Venkovním prostorem se rozumí prostor do vzdálenosti 2 m od stavby pro bydlení a prostor, který je užíván k rekreaci, sportu, zájmové a jiné činnosti. Hygienické limity hluku v chráněném venkovním prostoru, v chráněných vnitřních a venkovních prostorech staveb jsou uvedeny v nařízení vlády a to jako nejvyšší přípustné hodnoty hluku v chráněných vnitřních prostorech staveb. Hodnoty se vyjadřují jako ekvivalentní hladiny akustického tlaku A LAeq,T. V denní době se stanoví pro 8 souvislých na sebe navazujících nejhlučnějších hodin

12 (L Aeq,8h) a v noční době pro nejhlučnější 1 hodinu(l Aeq,1h). Pro hluky z jiných než dopravních zdrojů zůstává denní maximální ekvivalentní hladina akustického tlaku v chráněném venkovním prostoru v úrovni 50 db (A) pro denní dobu a 40 db(a) pro noční dobu. Hluková zátěž z období výstavby: Průběh stavebních prací bude představovat časově omezené a občasné zvýšení hladiny hluku v okolí staveniště v důsledku použití stavební mechanizace a dopravních prostředků. Hladina hluku se bude měnit v závislosti na nasazení stavebních mechanismů, jejich souběžném provozu, době a místě jejich působení. Vzhledem k charakteru stavebních prací není pravděpodobné, že budou překročeny povolené hodnoty u nejbližších obytných objektů. Z provozního hlediska lze konstatovat, že nárůst automobilů a stavební mechanizace nepřekročí L aeq = 50 db (A). Pro pracovníky staveniště, kteří budou provádět jednoduché fyzické práce bez nároku na duševní soustředění, sledování a kontrolu sluchem a dorozumívání se řečí (běžné manuální práce na pracovišti) je stanovena max. přípustná ekvivalentní hladina hluku za 8 hodinovou směnu L aeq = 85 db (A). Etapa výstavby bude zdrojem hluku, který může ovlivnit akustické parametry v území. Hluk šířící se ze staveniště je závislý na množství, umístění, druhu a stavu používaných stavebních strojů, počtu pracovníků v jedné pracovní směně, druhu prací, organizaci práce i snaze vedení stavby hluk co nejvíce omezit. Všechny tyto parametry nezůstávají konstantní, ale mohou se i zásadním způsobem měnit v závislosti na okamžitém stádiu výstavby. Pro realizaci stavebních prací budou jako stavební stroje používány běžně používané stavební stroje jedná se o běžnou stavební činnost prováděnou známými technologiemi, které významně neovlivní životní prostředí v blízkém okolí a předpokládá se, že zvuková kulisa pracujících dopravních a stavebních strojů nepřekročí přijatelnou hlukovou hranici. Nepředpokládá se užívání všech uvedených mechanismů současně a umístění zdrojů hluku se bude neustále měnit dle okamžité potřeby. Negativní vliv hluku bude pouze dočasný hluk ze staveniště však bude vznikat pouze během výstavby, která je časově omezena a bude realizována především ve dne. Hluková zátěž při provozu: Nově navrženými podstatnými zdroji hluku v provozu zemědělského areálu je provoz skladovacích nadzemních jímek, manipulace s materiálem (stacionární zdroje hluku) a dále vnitropodniková doprava v areálu (liniové zdroje hluku). Návoz a odvoz materiálu do/z areálu zemědělské výroby, manipulace s materiálem, provoz technologických zařízení v areálu bude prováděn především v denních hodinách, pouze v případě sezóny sklizně jednotlivých zemědělských surovin, kdy lze očekávat maximální provozní dobu zdrojů hluku v areálu, lze předpokládat celkový provoz areálu i v nočních hodinách. Průmyslové zdroje v rámci modelu vycházejí z uspořádání jednotlivých objektů a s nimi souvisejícími technologiemi. V rámci modelů jsou hodnoceny příspěvky provozu záměru a provozu stávajícího areálu lihovaru s bioplynovou stanicí k celkové akustické situaci v oblasti. Vyhodnocení hlukové situace: Na základě výsledků výpočtů uvedených v tabulkách a na hlukových mapách pro současný a budoucí stav dopravy a budoucí stav provozu areálu lze očekávat, že při celkovém provozu areálu v nejbližším chráněném venkovním prostoru staveb a chráněném venkovním prostoru budou dodrženy hygienické limity hluku pro denní a noční dobu a nedojde tak v důsledku jeho činnosti k nepřípustné hlukové zátěži obyvatel. 7. Úspora energie a ochrana tepla - neřešeno. 8. Řešení přístupu a užívání stavby osobami s omezenou schopností pohybu a orientace Vzhledem k charakteru a využití stavby se nepředpokládá přístup a užívání stavby osobami s omezenou schopností pohybu a orientace.

13 9. Ochrana stavby před škodlivými vlivy vnějšího prostředí Navržené objekty se nenacházejí v oblasti zvýšené protikorozní ochrany ani v pásmu zvláštní ochrany tras kabelových vedení. Silážní šťávy jsou kyselé povahy a projevují agresivitu na stavební hmoty. Betonové konstrukce je proto třeba chránit izolačními nátěry. Ocelové konstrukce přicházející do styku se senáží a siláží budou chráněny zinkováním (alt. nátěry potravinářské jakosti). 10. Ochrana obyvatelstva Objekty vzhledem ke svému provedení a umístění nebudou využívány k ochraně obyvatelstva. Vzhledem k charakteru a provozu zde nemůže dojít k žádným závažným haváriím, které by mohly nepříznivě ohrozit obyvatelstvo. Jihlava, říjen Vypracoval : Martin Mandát
