1 Stručný návod k obsluze palubního počítače v autobusech SOR NB 12 a NB 18 K ovládání palubního počítače slouží barevný dotykový displej. Zadávání údajů nebo nastavování probíhá jednoduchým klepnutím na požadované tlačítko. 1) Spuštění systému, přihlášení a nastavení služby palubní počítač startuje při zapnutých AKU, cca 20 vteřin po zapnutí zapalování po startu počítače se objeví výzva k přihlášení a zadání služby (viz obrázek 1) Obrázek 1 - Úvodní obrazovka při otevřených dveřích se mohou zobrazit náhledy dveřních kamer; náhledy lze vypnout tlačítkem prostřednictvím čtečky (na sloupku u bočního okna, vlevo za sedadlem řidiče) se řidič přihlásí svou osobní kartou - přihlášení je zvukově signalizováno; není-li přihlášení možné, stisknout Zruš X Obrázek 2 - Tlačítka pro zadání služby prostřednictvím číselných tlačítek zadat službu - linka (3 čísla), pořadí (2 čísla), typ dne (2 čísla), potvrdit tlačítkem po zadání služby je nastavena poloha v jízdním řádu na zastávku s nejbližším časem odjezdu Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 1 (celkem 8)

1) Spuštění systému, přihlášení a nastavení služby palubní počítač startuje při zapnutých AKU, cca 20 vteřin po zapnutí zapalování po startu počítače se objeví výzva k přihlášení a zadání služby (viz

2) Vyhlašování zastávek vyhlášení zastávky lze provést stiskem tlačítka nebo sešlápnutím pedálu na podlaze po otevření dveří se mohou zobrazit náhledy dveřních kamer po zavření dveří se náhledy kamer

zastávku zpět lze provést také kolébkovým spínačem na přístrojové desce, nad ovladači dveří (viz obrázek 3) 4) Obsluha radiostanice kontrola, resp.

2 2) Vyhlašování zastávek vyhlášení zastávky lze provést stiskem tlačítka nebo sešlápnutím pedálu na podlaze po otevření dveří se mohou zobrazit náhledy dveřních kamer po zavření dveří se náhledy kamer skryjí a dojde k posuvu jízdního řádu 3) Posun polohy v jízdním řádu posun jízdního řádu je možný po stisku tlačítka - objeví se okno se směrovými šipkami posun o jednu zastávku vpřed nebo o jednu zastávku zpět lze provést také kolébkovým spínačem na přístrojové desce, nad ovladači dveří (viz obrázek 3) 4) Obsluha radiostanice kontrola, resp. nastavení skupiny RDST je možné po stisku tlačítka Obrázek 3 - Kolébkový spínač pro posun JŘ Obrázek 4 - Menu radiostanice ve spodní části okna lze šipkami vybrat skupinu, tlačítkem Nastav dojde k jejímu nastavení v horní části okna je možný výběr ze seznamu privátních účastníků (např. výpravny, garážmistři) pro volání na dispečink (KGX 6) stačí jediný stisk tlačítka pro příslušnou provozovnu - v zákl. zobrazení Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 2 (celkem 8)

5) Použití mikrofonu po stisku tlačítka se otevře okno, ve kterém je možné zapnout mikrofon, nastavovat hlasitost a také spouštět vybraná služební hlášení (viz obrázek 5) Obrázek 5 - Hlásič mikrofon

3 5) Použití mikrofonu po stisku tlačítka se otevře okno, ve kterém je možné zapnout mikrofon, nastavovat hlasitost a také spouštět vybraná služební hlášení (viz obrázek 5) Obrázek 5 - Hlásič mikrofon lze směrovat do interiéru (MIC->Salón), do vnějšího reproduktoru (MIC->Exteriér) nebo do obou směrů současně - výběr se provede stisknutím příslušného tlačítka, zapnutím mikrofonu tlačítko zezelená po výběru směru mikrofonu stisknout tlačítko na samotném mikrofonu a hovořit stisknutím zeleně zbarveného tlačítka nebo zavěšením mikrofonu zpět do držáku dojde k vypnutí mikrofonu 6) Nastavení hlasitosti po stisku tlačítka se otevře okno, ve kterém je možné zapnout mikrofon, nastavovat hlasitost a také spouštět vybraná služební hlášení (viz výše obrázek 5) po stisku tlačítka Hlasitost se objeví nové okno (viz obrázek 6) Obrázek 6 - Nastavení hlasitosti např. nastavení Řidič - Počítač má vliv na hlasitost budíku nebo signálu nadjetí JŘ 7) Kamerový systém po stisku tlačítka, resp. se otevře okno, které mimo jiné zpřístupní nastavování kamer (viz obrázek 7) Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 3 (celkem 8)

po výběru směru mikrofonu stisknout tlačítko na samotném mikrofonu a hovořit stisknutím zeleně zbarveného tlačítka nebo zavěšením mikrofonu zpět do držáku dojde k vypnutí mikrofonu 6) Nastavení

Obrázek 7 - stav periferií po stisku tlačítka Kamery se otevře okno pro nastavování kamer (viz obrázek 8) Obrázek 8 - Nastavení kamer je-li tlačítko Aut. náhl.

4 Obrázek 7 - stav periferií po stisku tlačítka Kamery se otevře okno pro nastavování kamer (viz obrázek 8) Obrázek 8 - Nastavení kamer je-li tlačítko Aut. náhl. zapnuty zelené, budou se automaticky (při otevření dveří) zobrazovat náhledy kamer; obraz z kterékoli kamery lze zvětšit klepnutím do příslušného okna, stejným způsobem lze okno vrátit do původní velikosti v Rozvržení kamer je možné vybrat, které kamery mají být zobrazeny a také polohu náhledů na displeji palubního počítače číslování kamer - 1 = kamera nad řidičem - snímá prostor vedle kabiny řidiče - 2 = kamera 2. dveří - 3 = kamera 3. dveří - 4 = kamera 4. dveří - 5 = kamera 5. dveří (pouze SOR NB 18) - 6 = přehledová kamera - snímá většinu interiéru vozu - 7 = přehledová kamera - snímá interiér zadní části vozu (pouze SOR NB 18) Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 4 (celkem 8)

velikosti v Rozvržení kamer je možné vybrat, které kamery mají být zobrazeny a také polohu náhledů na displeji palubního počítače číslování kamer - 1 = kamera nad řidičem - snímá prostor vedle kabiny

8) Restart OIS po krátkém stisku stříbrného tlačítka vlevo od řidiče (0,5s-1s) se na displeji palubního počítače zobrazí nabídka (viz obrázek 9) Obrázek 9 - Nabídka Restart Restart po stisku tlačítka

5 8) Restart OIS po krátkém stisku stříbrného tlačítka vlevo od řidiče (0,5s-1s) se na displeji palubního počítače zobrazí nabídka (viz obrázek 9) Obrázek 9 - Nabídka Restart Restart po stisku tlačítka provede restart OIS Vypnout OIS po stisku tlačítka vypne systém OIS za 1 minutu Ukončit aplikaci po stisku tlačítka ukončí program a vrátí se do Windows (časový spínač nastaví všechny okruhy na vypnutí za 1 hodinu) - přístupné pouze servisním pracovníkům 9) Vypnutí OIS vypnout zapalování po skončení odpočítávání, které je zobrazeno na displeji na palubní desce (90 vteřin), vypnout AKU (zelený kolébkový přepínač po levé straně řidiče) po odpadnutí elektrického odpojovače se zobrazí nabídka s výběrem akce a s časovým odpočtem do provedení výběru volby (viz obrázek 10) Obrázek 10 - Vypínání OIS po vypršení odpočtu začne vypínání palubního počítače a časový spínač nastaví všechny napájecí okruhy na vypnutí za 1 minutu Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 5 (celkem 8)

vypnutí za 1 hodinu) - přístupné pouze servisním pracovníkům 9) Vypnutí OIS vypnout zapalování po skončení odpočítávání, které je zobrazeno na displeji na palubní desce (90 vteřin), vypnout AKU

6 tlačítko provede okamžitě akci tlačítko ruší odpočet volba Ukončit aplikaci slouží pouze servisním pracovníkům - umožní vstup do Windows. Všechny okruhy časového spínače se nastaví na 1 hodinu do vypnutí. 10) Popis ovládacích a zobrazovacích prvků Obrázek 11 - Standardní zobrazení na displeji Pole Příznak - doplňkové informace k zastávce (ZZ = zastávka na znamení, KZ = konečná zastávka, KB = kontrolní bod) Pole Zastávka - název zastávky (10 znaků) Pole Čas JŘ - čas odjezdu ze zastávky (resp. u konečné čas příjezdu) ve formátu HODINY:MINUTY Pole Odchylka - rozdíl mezi časem JŘ a aktuálním časem ve formátu ± MINUTY:VTEŘINY Pole Pásmo - tarifní pásmo, ve kterém leží uvedená zastávka Pole Služba - linka, pořadí, typ dne Pole Datum - datum ve formátu DEN.MĚSÍC.ROK Pole Čas - aktuální čas ve formátu HODINY:MINUTY:VTEŘINY Tíseň je aktivní (kontrolka) Tíseň neaktivní (kontrolka) Závada v OIS (tlačítko, po stisku se zobrazí přehled stavu OIS) OIS bez závad (tlačítko, po stisku se zobrazí přehled stavu OIS) Označovací strojky jsou zapnuty (tlačítko, po stisku dojde k vypnutí strojků) Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 6 (celkem 8)

10) Popis ovládacích a zobrazovacích prvků Obrázek 11 - Standardní zobrazení na displeji Pole Příznak - doplňkové informace k zastávce (ZZ = zastávka na znamení, KZ = konečná zastávka, KB = kontrolní

Označovací strojky jsou vypnuty (tlačítko, po stisku dojde k zapnutí strojků) Radiostanice je v dosahu signálu (kontrolka) Radiostanice nemá signál (kontrolka) Není přihlášen žádný uživatel

7 Označovací strojky jsou vypnuty (tlačítko, po stisku dojde k zapnutí strojků) Radiostanice je v dosahu signálu (kontrolka) Radiostanice nemá signál (kontrolka) Není přihlášen žádný uživatel (kontrolka) Je přihlášen řidič (kontrolka) Je přihlášen pracovník s oprávněním Servis (kontrolka) Akustický signál před odjezdem z konečné je zapnutý (kontrolka) Znějící signál se vypne klepnutím na tlačítko Budík. Akustický signál před odjezdem z konečné je vypnutý (kontrolka) Budík je zapnutý (kontrolka) Znějící signál se vypne klepnutím na tlačítko Budík. Budík je vypnutý (kontrolka) Umožňuje spojení radiostanicí s dispečinkem (tlačítko) Umožňuje spojení radiostanicí s dispečinkem (tlačítko) Umožňuje spojení radiostanicí s dispečinkem (tlačítko) Zobrazení náhledů dveřních kamer (tlačítko) Umožní přístup k seznamu privátních účastníků a nastavení skupiny RDST (tlačítko) Umožní spuštění mikrofonu, vyhlášení služebních hlášení a nastavení hlasitosti (tlačítko) Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 7 (celkem 8)

tlačítko Budík. Akustický signál před odjezdem z konečné je vypnutý (kontrolka) Budík je zapnutý (kontrolka) Znějící signál se vypne klepnutím na tlačítko Budík.

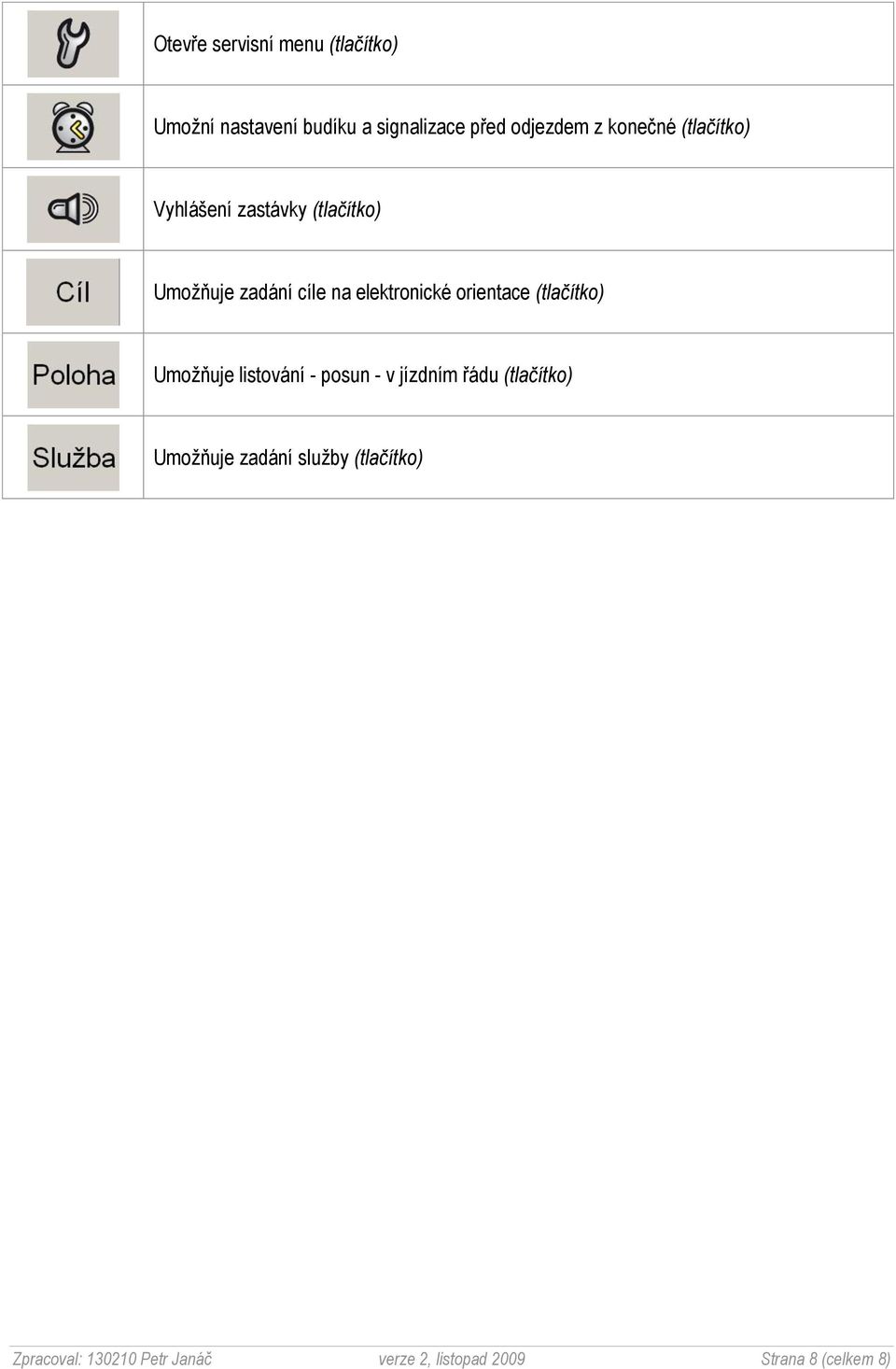

8 Otevře servisní menu (tlačítko) Umožní nastavení budíku a signalizace před odjezdem z konečné (tlačítko) Vyhlášení zastávky (tlačítko) Umožňuje zadání cíle na elektronické orientace (tlačítko) Umožňuje listování - posun - v jízdním řádu (tlačítko) Umožňuje zadání služby (tlačítko) Zpracoval: Petr Janáč verze 2, listopad 2009 Strana 8 (celkem 8)

orientace (tlačítko) Umožňuje listování - posun - v jízdním řádu (tlačítko) Umožňuje
