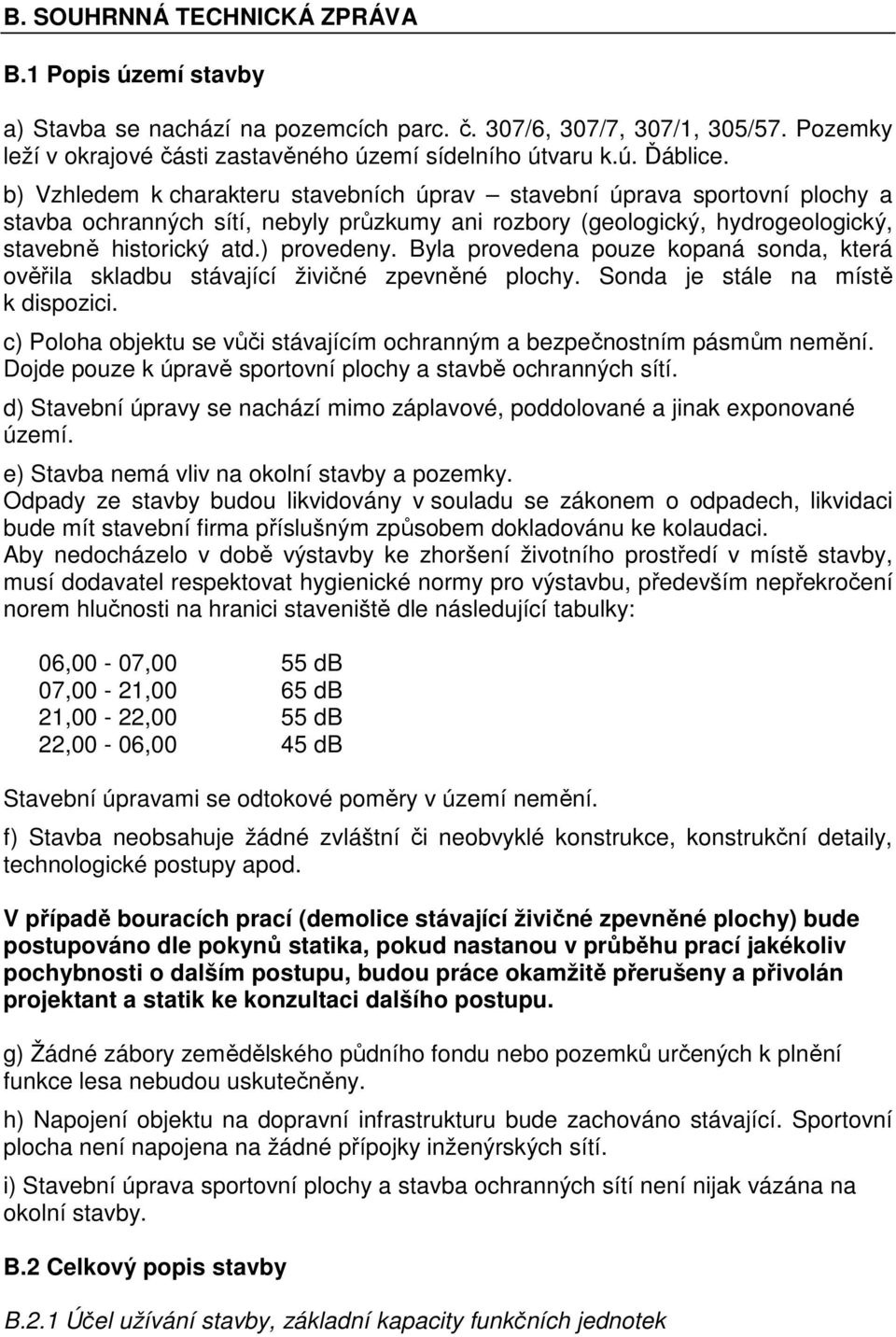

1 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA B.1 Popis území stavby a) Stavba se nachází na pozemcích parc. č. 307/6, 307/7, 307/1, 305/57. Pozemky leží v okrajové části zastavěného území sídelního útvaru k.ú. Ďáblice. b) Vzhledem k charakteru stavebních úprav stavební úprava sportovní plochy a stavba ochranných sítí, nebyly průzkumy ani rozbory (geologický, hydrogeologický, stavebně historický atd.) provedeny. Byla provedena pouze kopaná sonda, která ověřila skladbu stávající živičné zpevněné plochy. Sonda je stále na místě k dispozici. c) Poloha objektu se vůči stávajícím ochranným a bezpečnostním pásmům nemění. Dojde pouze k úpravě sportovní plochy a stavbě ochranných sítí. d) Stavební úpravy se nachází mimo záplavové, poddolované a jinak exponované území. e) Stavba nemá vliv na okolní stavby a pozemky. Odpady ze stavby budou likvidovány v souladu se zákonem o odpadech, likvidaci bude mít stavební firma příslušným způsobem dokladovánu ke kolaudaci. Aby nedocházelo v době výstavby ke zhoršení životního prostředí v místě stavby, musí dodavatel respektovat hygienické normy pro výstavbu, především nepřekročení norem hlučnosti na hranici staveniště dle následující tabulky: 06,00-07,00 55 db 07,00-21,00 65 db 21,00-22,00 55 db 22,00-06,00 45 db Stavební úpravami se odtokové poměry v území nemění. f) Stavba neobsahuje žádné zvláštní či neobvyklé konstrukce, konstrukční detaily, technologické postupy apod. V případě bouracích prací (demolice stávající živičné zpevněné plochy) bude postupováno dle pokynů statika, pokud nastanou v průběhu prací jakékoliv pochybnosti o dalším postupu, budou práce okamžitě přerušeny a přivolán projektant a statik ke konzultaci dalšího postupu. g) Žádné zábory zemědělského půdního fondu nebo pozemků určených k plnění funkce lesa nebudou uskutečněny. h) Napojení objektu na dopravní infrastrukturu bude zachováno stávající. Sportovní plocha není napojena na žádné přípojky inženýrských sítí. i) Stavební úprava sportovní plochy a stavba ochranných sítí není nijak vázána na okolní stavby. B.2 Celkový popis stavby B.2.1 Účel užívání stavby, základní kapacity funkčních jednotek

2 Demolice: Bude odstraněna živičná zpevněná plocha a její podloží na potřebnou hloubku. Nové konstrukce: Starý povrch a podklad hřiště budou odstraněny a budou nahrazeny novým podkladem s novým polypropylenovým povrchem. Nové ochranné sítě budou provedeny ze zelené PE síťoviny připevněné k zavíčkovaným nosným ocelovým sloupkům. Ocelové sloupky budou ukotveny do betonových patek, založených v nezámrzné hloubce. B.2.2 Celkové urbanistické a architektonické řešení a) Urbanismus Stavba leží uvnitř zastavěného území sídelního útvaru k.ú. Ďáblice. Jedná se o stavební úpravu sportovní plochy v areálu Krajského ředitelství policie hl.m. Prahy. Poloha sportoviště zůstane zachována beze změn. Vnější rozměr sportoviště se nepatrně navýší a na jeho severní a západní straně budou vybudovány ochranné sítě. b) Architektonické řešení Nové ochranné sítě na pozemku budou provedeny ze zelené PE síťoviny a ocelových sloupků vysokých 6,0m nad terénem kotvených do betonových patek, založených v nezámrzné hloubce. Plocha hřiště bude opatřena novým povrchem se sklonem 0,5% od středu plochy směrem k delším stranám hřiště. Detail viz výkresová část. B.2.3 Celkové provozní řešení, technologie výroby Objekt není výrobním objektem. B.2.4 Bezbariérové užívání stavby Vzhledem k charakteru stavby není projektem řešeno. Stavba hřiště je navržena v jedné výškové úrovni. B.2.5 Bezpečnost při užívání stavby Aby se předešlo možným rizikům při užívání stavby, budou používány pouze certifikované materiály a standardní stavební postupy. B.2.6 Základní charakteristika objektů a) Stavební řešení Stávající plocha hřiště tvaru obdélníku s rozměry 18x31m bude nahrazena novou plochou hřiště tvaru obdélníku s rozměry hrací plochy 18x36m. Nové ochranné sítě budou vybudovány na západní, východní a severní straně hřiště. Na západní straně bude provedena opěrná zídka, přístup na plochu bude upraven rampou, která se provede podle skutečné situace terénu. V současné době se plocha hřiště nachází v nevyhovujícím technickém stavu, kdy ji není možné plnohodnotně využívat. Generální oprava se tedy bude skládat z odstranění stávajícího povrchu a podkladu stávajícího hřiště (dle zjištěného stavu podkladu). Hřiště bude opatřeno novým podkladem a povrchem a budou vybudovány nové ochranné sítě. Nová plocha hřiště bude vybudována na místě stávající plochy hřiště a bude ve spádu 0,5% směrem od středu k delším stranám hřiště. Nové ochranné sítě se postaví na západní, východní a severní straně hřiště ve vzdálenosti dle výkresu půdorys, návrh. Ochranné sítě budou zhotoveny z PE síťoviny připevněné pomocí provlečených závěsných lan přes ocelová oka přivařená k

3 ocelovým sloupkům kotvených do betonových patek v nezámrzné hloubce 1,20 m pod úrovní terénu. b) Konstrukční a materiálové řešení Nové konstrukce ochranných sítí budou zhotoveny ze zelené síťoviny PE/45/3mm připevněné pomocí provlečených závěsných lan přes ocelová oka přivařená k ocelovým sloupkům ø100/6,3 dlouhých 7,1m a ukotvených v délce 1,1m do betonových patek s rozměry 1000x1000mm do nezámrzné hloubky 1,2m pod úrovní terénu. Betonové patky budou vyztuženy ocelovými pruty (viz výkres D1.1.4). Sloupky budou opatřeny větracími otvory, budou zavíčkovány plechem ø150/5 a v základové patce budou zakončeny patním plechem 300/300/8. Nový podklad hřiště se bude skládat z vrstvy zhutněné půdy, drceného kameniva v tl.300mm, dvou asfaltobetonových vrstev ve spádu 0,5% v celkové tl. 80mm a povrchové polypropylenové vrstvy v tl.15,5mm. Plocha hřiště bude zakončena a lemována betonovým obrubníkem BEST LINEA II. Opěrná zídka bude v podzemní části monolitická v nadzemní části bude provedena z bednících tvarovek s lícovou stranou ze štípaného betonu. c) Mechanická odolnost a stabilita Podrobné údaje o statice objektu obsahuje část D.1.2 Stavebně konstrukční řešení. B.2.7 Základní charakteristika technických a technologických zařízení Stavba neobsahuje žádná speciální technologická zařízení. Venkovní osvětlení je popsáno dále. B.2.8 Požárně bezpečnostní řešení Podrobné informace o požárně bezpečnostním řešení stavby obsahuje část D1.3 Požárně bezpečnostní řešení. B.2.9 Zásady hospodaření s energiemi Vzhledem k charakteru objektu není projektem řešeno. Příkony veřejného osvětlení zůstávají stávající. B.2.10 Hygienické požadavky na stavby, požadavky na pracovní a komunální prostředí, zásady řešení parametrů stavby (větrání, vytápění, osvětlení, zásobování vodou, odpadů apod.) a dále zásady řešení vlivu stavby na okolí (vibrace, hluk, prašnost apod.) Vzhledem k charakteru stavba nepodléhá hygienickým požadavkům. Nepředpokládají se žádné negativní vlivy stavby na okolí. B.2.11 Ochrana stavby před negativními účinky vnějšího prostředí a) Vzhledem k charakteru stavby není ochrana před pronikáním radonu z podloží řešena. b) Nepředpokládá se výskyt bludných proudů. c) Nepředpokládá se výskyt technické seizmicity. d) V okolí se nepředpokládá výskyt zdrojů mimořádného hluku. e) Plocha hřiště se nachází mimo záplavové území. B.3 Připojení na technickou infrastrukturu Sportovní plocha není napojena na žádné přípojky inženýrských sítí.

4 B.4 Dopravní řešení a) Příjezd k hřišti je zajištěn z jižní strany po stávající komunikaci šíře cca 5m navazující na ul.ďáblická, přiléhající k západní straně pozemku. Dopravní řešení v území není generální opravou hřiště dotčeno. b) Napojení území na stávající dopravní infrastrukturu je zachováno stávající. c) Řešení dopravy v klidu bude zachováno stávajícím způsobem. d) Pěší ani cyklistické stezky v okolí nejsou stavebními úpravami objektu dotčeny. B.5 Řešení vegetace a souvisejících terénních úprav Terénní úpravy se budou týkat pouze sejmutí stávajícího povrchu a podkladu hřiště a připravení terénu pro nový podklad a povrch hřiště. Stávající zeleň v okolí nebude stavební úpravou sportovní plochy nijak výrazně dotčena. B.6 Popis vlivů stavby na životní prostředí a jeho ochrana a) Aby nedocházelo v době opravy sportovní plochy ke zhoršení životního prostředí v místě stavby, musí dodavatel respektovat hygienické normy pro výstavbu, především nepřekročení norem hlučnosti na hranici staveniště dle následující tabulky: 06,00-07,00 55 db 07,00-21,00 65 db 21,00-22,00 55 db 22,00-06,00 45 db V rámci ochrany okolních objektů a jejich uživatelů bude investor v průběhu stavby dbát na to, aby stavba neobtěžovala své okolí nadměrným hlukem, prašností a znečištěním přilehlých komunikací. Nepředpokládá se znečištění vodních zdrojů ani půdy. Nakládání s odpady, které vzniknou stavbou, bude odpovídat požadavkům zákona o odpadech č. 185/2001 Sb., ve znění pozdějších předpisů a zákona č. 477/2001 Sb., o obalech. Zařazení odpadů bude provedeno podle vyhl. MŽP č. 381/2001 Sb., kterou se stanoví Katalog odpadů, Seznam nebezpečných odpadů a seznamy odpadů a států pro účely vývozu, dovozu a tranzitu odpadů a postup při udělování souhlasu k vývozu, dovozu a tranzitu odpadů (Katalog odpadů). Pokud se vyskytnou některé nebezpečné odpady, bude původce, resp. oprávněná právnická nebo fyzická osoba nakládat s nimi ve smyslu vyhl. MŽP č. 383/2001 Sb., o podrobnostech nakládání s odpady. Při generální opravě plochy hřiště budou vznikat odpadní látky uvedené v následující tabulce: Zneškodňování odpadních látek při stavbě Kód odpadu Název odpadu Kategori e odpadu Využití odpadu Papírové a lepenkové obaly O Tříděný odpad Plastové obaly O Tříděný odpad Kovové obaly O Vracení výrobci Skleněné obaly O Vracení výrobci Mazací a hydraulické oleje a tuky - snadno biologicky rozložitelné N Skládka N-odpadu,

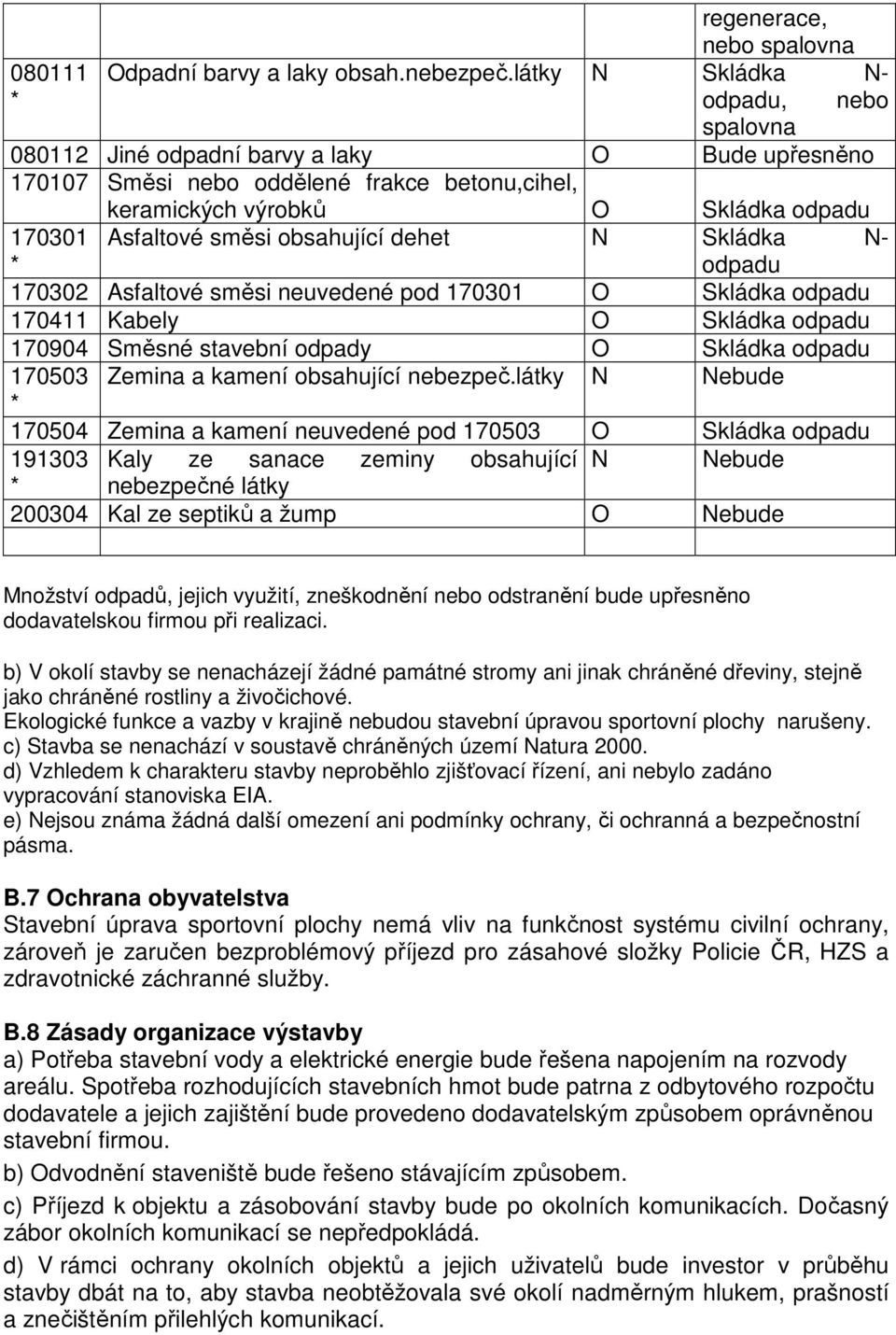

5 regenerace, nebo spalovna Odpadní barvy a laky obsah.nebezpeč.látky N Skládka N- odpadu, nebo spalovna Jiné odpadní barvy a laky O Bude upřesněno Směsi nebo oddělené frakce betonu,cihel, keramických výrobků O Skládka odpadu Asfaltové směsi obsahující dehet N Skládka N- odpadu Asfaltové směsi neuvedené pod O Skládka odpadu Kabely O Skládka odpadu Směsné stavební odpady O Skládka odpadu Zemina a kamení obsahující nebezpeč.látky N Nebude Zemina a kamení neuvedené pod O Skládka odpadu Kaly ze sanace zeminy obsahující N Nebude nebezpečné látky Kal ze septiků a žump O Nebude Množství odpadů, jejich využití, zneškodnění nebo odstranění bude upřesněno dodavatelskou firmou při realizaci. b) V okolí stavby se nenacházejí žádné památné stromy ani jinak chráněné dřeviny, stejně jako chráněné rostliny a živočichové. Ekologické funkce a vazby v krajině nebudou stavební úpravou sportovní plochy narušeny. c) Stavba se nenachází v soustavě chráněných území Natura d) Vzhledem k charakteru stavby neproběhlo zjišťovací řízení, ani nebylo zadáno vypracování stanoviska EIA. e) Nejsou známa žádná další omezení ani podmínky ochrany, či ochranná a bezpečnostní pásma. B.7 Ochrana obyvatelstva Stavební úprava sportovní plochy nemá vliv na funkčnost systému civilní ochrany, zároveň je zaručen bezproblémový příjezd pro zásahové složky Policie ČR, HZS a zdravotnické záchranné služby. B.8 Zásady organizace výstavby a) Potřeba stavební vody a elektrické energie bude řešena napojením na rozvody areálu. Spotřeba rozhodujících stavebních hmot bude patrna z odbytového rozpočtu dodavatele a jejich zajištění bude provedeno dodavatelským způsobem oprávněnou stavební firmou. b) Odvodnění staveniště bude řešeno stávajícím způsobem. c) Příjezd k objektu a zásobování stavby bude po okolních komunikacích. Dočasný zábor okolních komunikací se nepředpokládá. d) V rámci ochrany okolních objektů a jejich uživatelů bude investor v průběhu stavby dbát na to, aby stavba neobtěžovala své okolí nadměrným hlukem, prašností a znečištěním přilehlých komunikací.

6 e) Pro zajištění bezpečnosti práce v průběhu stavebních prací je třeba respektovat ustanovení závazných předpisů a nařízení. Stavba se bude odehrávat pouze na pozemcích investora. Rozsah bouracích prací je podrobněji popsán výše, v odstavci B.1f). Žádné další požadavky na související asanace či kácení dřevin nejsou stavbou kladeny. f) Veškeré stavební práce se budou odehrávat na pozemcích investora. Dočasný zábor okolních komunikací se nepředpokládá. g) Obaly a stavební odpad budou likvidovány v souladu se zákonem č. 185/01 Sb., o odpadech v platném znění a souvisejícími předpisy. Odpady se budou předávat pouze do zařízení, které bude k nakládání s příslušným druhem odpadu určeno 12, odst.2 z.č.185/01 Sb. 1. Využitelné demoliční a stavební odpady (očištěné cihly, kameny, kovové části, čisté dřevo, sklo, plast, papír apod.) se předá k recyklaci nebo se využije jako vstupní surovinu. 2. Nevyužitelný demoliční a stavební odpad, který nebude obsahovat nebezpečné látky, bude možné likvidovat uložením na místní skládku. 3. Demoliční a stavební odpady obsahující nebezpečné látky: - kabely obsahující ropné látky, uhelný dehet apod. - stavební odpady obsahující PCB: těsnící materiály, podlahoviny, pryskyřice apod. - odpady znečištěné nebezpečnými látkami: obaly od barev, laků, tmelů, olejů, zbytky chemikálií apod. budou předány firmě oprávněné k nakládání s příslušným druhem nebezpečného odpadu. 4. Pro nakládání s odpady, které vznikají z provozní činnosti je nutno dodržovat stejná pravidla. Veškeré vzniklé odpady zařadit podle Katalogu odpadů (vyhl. 381/02 Sb.) a shromažďovat je odděleně podle druhů. Zajišťovat přednostně využití odpadů před jejich odstraněním. S nebezpečnými odpady se bude nakládat na základě souhlasu příslušného orgánu státní správy tak, aby nebylo ohroženo lidské zdraví ani životní prostředí. h) Zemina získaná případným prohloubením terénu pro nový podklad hřiště bude odvezena na skládku provozovanou technickými službami hl.města Prahy. i) Aby nedocházelo v době generální opravy ke zhoršení životního prostředí v místě stavby, musí dodavatel respektovat hygienické normy pro výstavbu, především nepřekročení norem hlučnosti na hranici staveniště dle následující tabulky: 06,00-07,00 55 db 07,00-21,00 65 db 21,00-22,00 55 db 22,00-06,00 45 db Další negativní vlivy stavby na životní prostředí se nepředpokládají. j) V průběhu generální opravy bude zabezpečována ochrana osob pracujících na stavbě dle závazných předpisů a nařízení a zároveň bude zabezpečována ochrana třetích osob, pohybujících se v okolí staveniště. k) Vzhledem k charakteru stavby není bezbariérové řešení dotčených staveb v projektu řešeno. Stavba hřiště je v jedné výškové úrovni. l) Vhledem k charakteru stavby nejsou žádná dopravně inženýrská opatření nutná. m) Žádné speciální podmínky pro provádění stavby nejsou stanoveny. n) Generální oprava plochy hřiště bude provedena v jedné etapě.
