1 TRANSOKRAFT TŘÍFÁZOVÝ STŘÍDAČ Technická příručka

2

3 OBSAH STŘÍDAČ TRANSOKRAFT 2 Střídač pro bezpečné 2 třífázové napájení Struktura Transokraftu 2 Funkční popis 3 komponent Provozní režimy 6 Dálková signalizace a dálkové řízení 7 Technická struktura 8 jednotky Transokraft Signalizace na kartě 8 Průřez připojovacích vodičů a pojistky 9 Technická data 10 Rozměrový náčrt 11 SERVIS 12 4

4 STŘÍDAČ TRANSOKRAFT Střídač pro bezpečné třífázové napájení Struktura Transokraftu Střídač Transokraft je vhodný pro bezpečné a nepřerušované třífázové napájení kritických zátěží, které vyžadují střídavé napájení nezávislé na síti a poruchách, které v ní mohou nastat. Tak je zabráněno přerušením provozu připojených zátěží v případě výpadku sítě, poklesu napětí nebo odchylky frekvence, které mohou přinést ztráty a nebezpečí. Střídače řady Transokraft jsou kompletní jednotky, které tvoří část systému zajištěného napájení (UPS systémy). Používají se tam, kde je k dispozici zajištěné ss napájení. Ve skříni jednotky jsou následující komponenty: Střídač Thyrostat Ruční bypass Řídící jednotka Ochrany a monitorování Řídící a zobrazovací jednotka Zapojení jednotlivých modulů ve střídači Transokraft 5

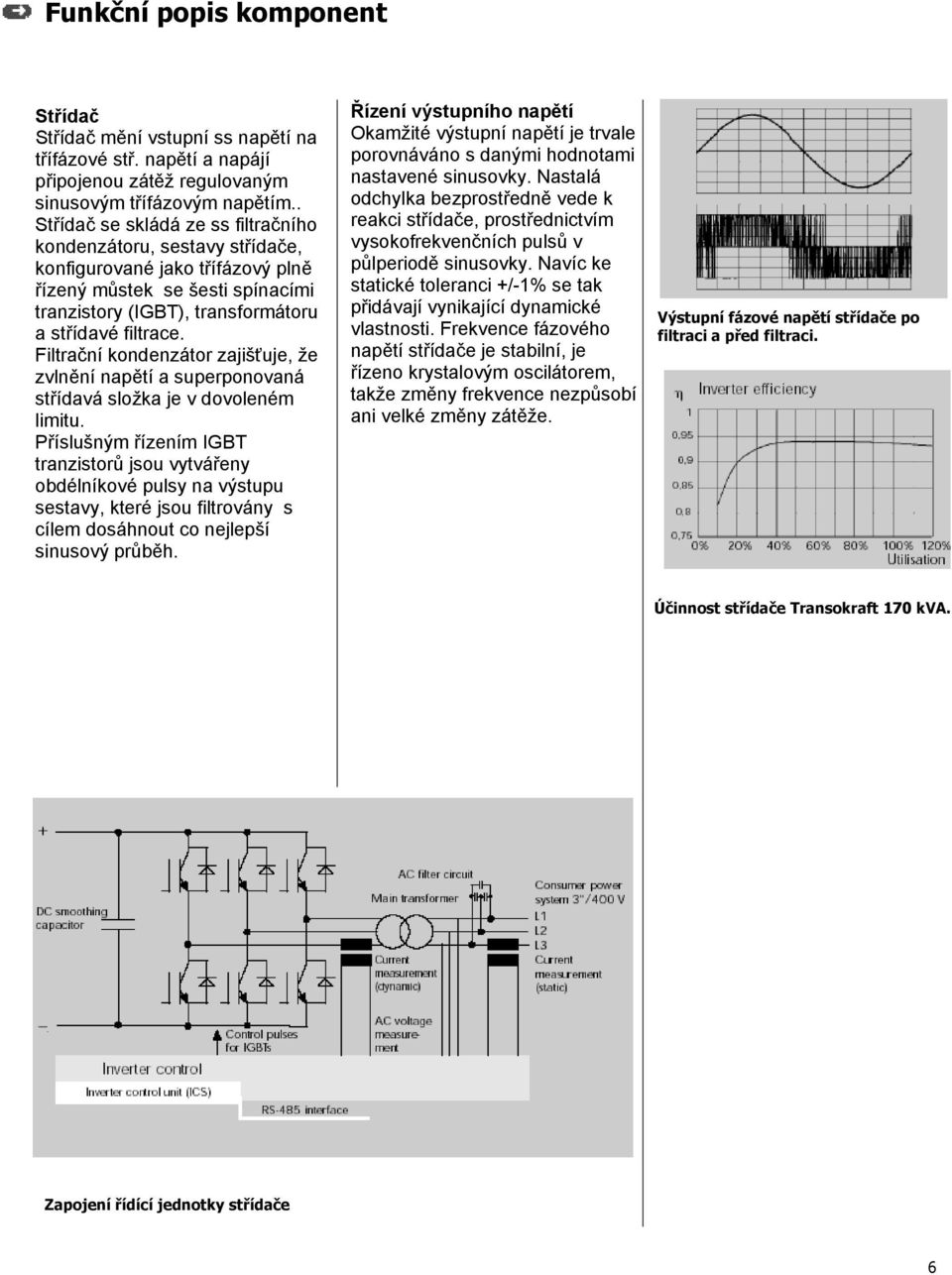

5 Funkční popis komponent Střídač Střídač mění vstupní ss napětí na třífázové stř. napětí a napájí připojenou zátěž regulovaným sinusovým třífázovým napětím.. Střídač se skládá ze ss filtračního kondenzátoru, sestavy střídače, konfigurované jako třífázový plně řízený můstek se šesti spínacími tranzistory (IGBT), transformátoru a střídavé filtrace. Filtrační kondenzátor zajišťuje, že zvlnění napětí a superponovaná střídavá složka je v dovoleném limitu. Příslušným řízením IGBT tranzistorů jsou vytvářeny obdélníkové pulsy na výstupu sestavy, které jsou filtrovány s cílem dosáhnout co nejlepší sinusový průběh. Řízení výstupního napětí Okamžité výstupní napětí je trvale porovnáváno s danými hodnotami nastavené sinusovky. Nastalá odchylka bezprostředně vede k reakci střídače, prostřednictvím vysokofrekvenčních pulsů v půlperiodě sinusovky. Navíc ke statické toleranci +/-1% se tak přidávají vynikající dynamické vlastnosti. Frekvence fázového napětí střídače je stabilní, je řízeno krystalovým oscilátorem, takže změny frekvence nezpůsobí ani velké změny zátěže. Výstupní fázové napětí střídače po filtraci a před filtraci. Účinnost střídače Transokraft 170 kva. Zapojení řídící jednotky střídače 6

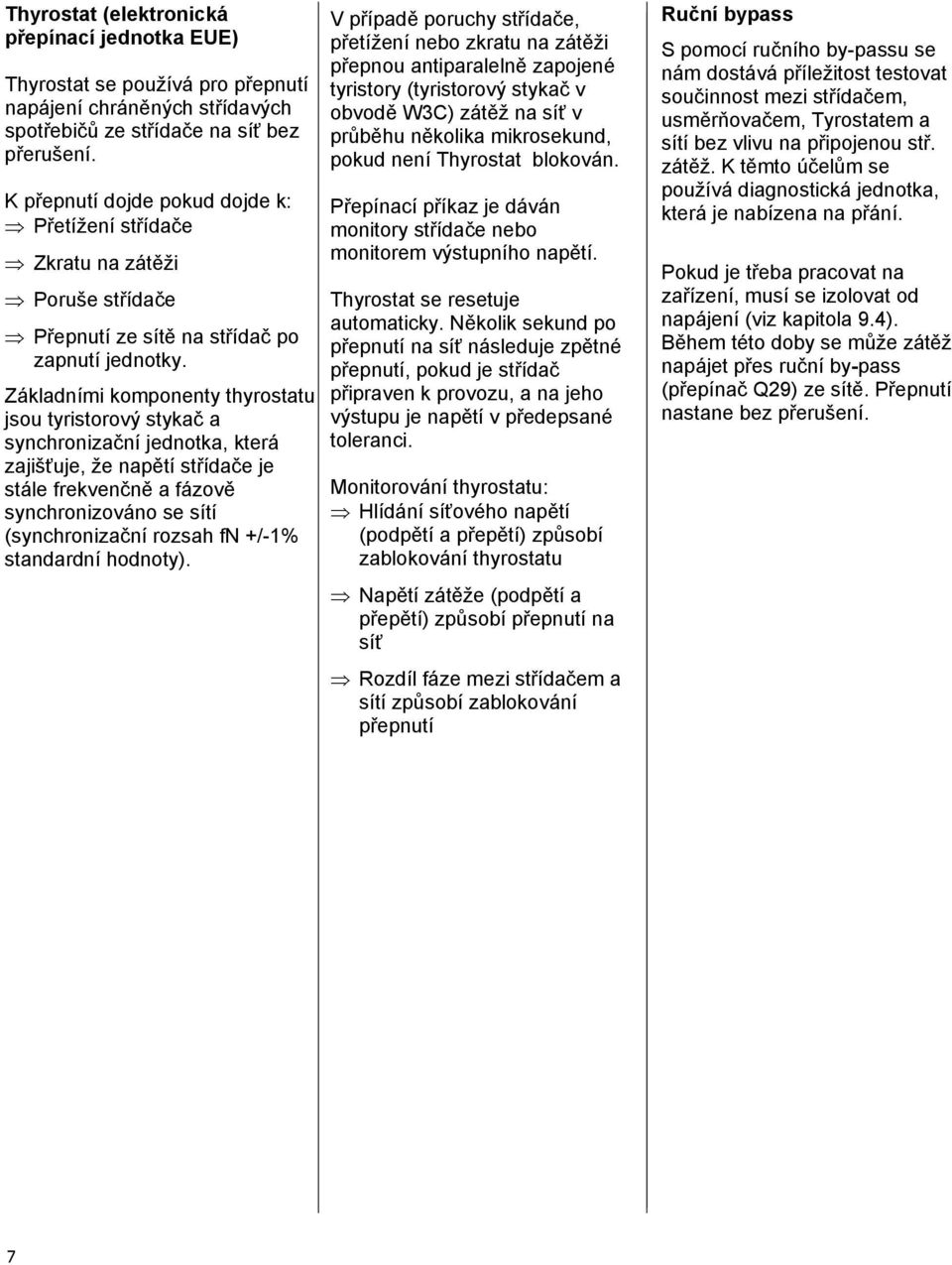

6 Thyrostat (elektronická přepínací jednotka EUE) Thyrostat se používá pro přepnutí napájení chráněných střídavých spotřebičů ze střídače na síť bez přerušení. K přepnutí dojde pokud dojde k: Přetížení střídače Zkratu na zátěži Poruše střídače Přepnutí ze sítě na střídač po zapnutí jednotky. Základními komponenty thyrostatu jsou tyristorový stykač a synchronizační jednotka, která zajišťuje, že napětí střídače je stále frekvenčně a fázově synchronizováno se sítí (synchronizační rozsah fn +/-1% standardní hodnoty). V případě poruchy střídače, přetížení nebo zkratu na zátěži přepnou antiparalelně zapojené tyristory (tyristorový stykač v obvodě W3C) zátěž na síť v průběhu několika mikrosekund, pokud není Thyrostat blokován. Přepínací příkaz je dáván monitory střídače nebo monitorem výstupního napětí. Thyrostat se resetuje automaticky. Několik sekund po přepnutí na síť následuje zpětné přepnutí, pokud je střídač připraven k provozu, a na jeho výstupu je napětí v předepsané toleranci. Monitorování thyrostatu: Hlídání síťového napětí (podpětí a přepětí) způsobí zablokování thyrostatu Napětí zátěže (podpětí a přepětí) způsobí přepnutí na síť Rozdíl fáze mezi střídačem a sítí způsobí zablokování přepnutí Ruční bypass S pomocí ručního by-passu se nám dostává příležitost testovat součinnost mezi střídačem, usměrňovačem, Tyrostatem a sítí bez vlivu na připojenou stř. zátěž. K těmto účelům se používá diagnostická jednotka, která je nabízena na přání. Pokud je třeba pracovat na zařízení, musí se izolovat od napájení (viz kapitola 9.4). Během této doby se může zátěž napájet přes ruční by-pass (přepínač Q29) ze sítě. Přepnutí nastane bez přerušení. 7

7 Zobrazovací a ovládací jednotka Tato ergonomicky zpracovaná zobrazovací a řídící jednotka UPS - ABE (panel) je umístěna vpředu na UPS z důvodů maximální provozní přístupnosti. V horní polovině zobrazovací a řídící jednotky (ABE) je piktogram (symbolové pole), které zobrazuje různé provozní stavy systému. Svítící pole, která označují jednotlivé díly mají tvar trojúhelníku, aby se tak zároveň zobrazoval směr toku energie. Ovládací prvky jednotky: Q 4, Q 5 Pojistkový odpojovač pro odpojení ss napájení Q 28 Pojistkový odpojovač pro thyrostatovou síť a zátěž Q 29 Přepínač pro ruční bypass S 36 Spínač pro nabíjení a vybíjení kondenzátoru C42 H3 = střídač; H4 = EUE H5 a H6 jsou poplachová políčka, která začnou svítit, pokud nastane rozpojení. Při poruchách nebo indikacích, kdy nedošlo k rozpojení, tato pole blikají; např. při přetížení střídače, poruše ventilátoru,... Tyto podrobné indikace a také poruchové informace jsou zobrazeny na čtyřřádkovém alfanumerickém display, který je dále znázorněn. Řádka LEDek zobrazuje úroveň zatížení systému (nelineární zátěže). 8

8 Provozní režimy Režim střídač Režim střídač poskytuje trvalé napájení spotřebičů střídačem i tam, kde momentálně není k dispozici síť. Podle provozních podmínek mohou nastat následující stavy: a) Funkční síť napájí usměrňovač (není součástí jednotky) Obvody střídače napájí všechny připojené zátěže. Střídač dostává příslušné napájení ze zdroje ss napětí. Ss napětí je v tomto režimu dodáváno z usměrňovače, který zároveň poskytuje nabíjecí napětí pro udržovací nabíjení baterie. Tímto způsobem zůstává baterie plně nabita. Zátěž, připojená na výstup, je napájena regulovaným sinusovým střídavým napětím ze střídače. V případě výpadku sítě je ss proud dodáván z baterie. Doba vybíjení baterie je dána její kapacitou a stupněm nabití. Po obnovení sítě opět usměrňovač začne napájet střídač a dobíjet baterii Tok výkonu při napájení z usměrňovače b) V případě poruchy střídače Pokud dojde k poruše střídače, je zátěž napájena přes obvody EUE. EUE je elektronické přepínací zařízení pro úplné nepřerušené přepnutí spotřebičů ze střídače na síť a naopak. Synchronizační jednotka v EUE zajišťuje, že napětí střídače je stále frekvenčně a fázově synchronizováno se sítí. Tok výkonu při poruše střídače Provoz ze sítě V tomto režimu jsou spotřebiče napájeny ze sítě přes thyrostat. Zároveň jsou obvody zátěže odděleny od vlastního střídače prostřednictvím výstupního stykače. Tento režim je vhodný pro provádění měření a testů na střídači bez vlivu na spotřebiče. Tento režim by měl být navolen vždy při stratu střídače po poruše, aby nedošlo při zpětném skoku zátěže na střídač k přerušení napájení. V případě výpadku sítě během tohoto režimu dojde k přerušení napájení.. 9

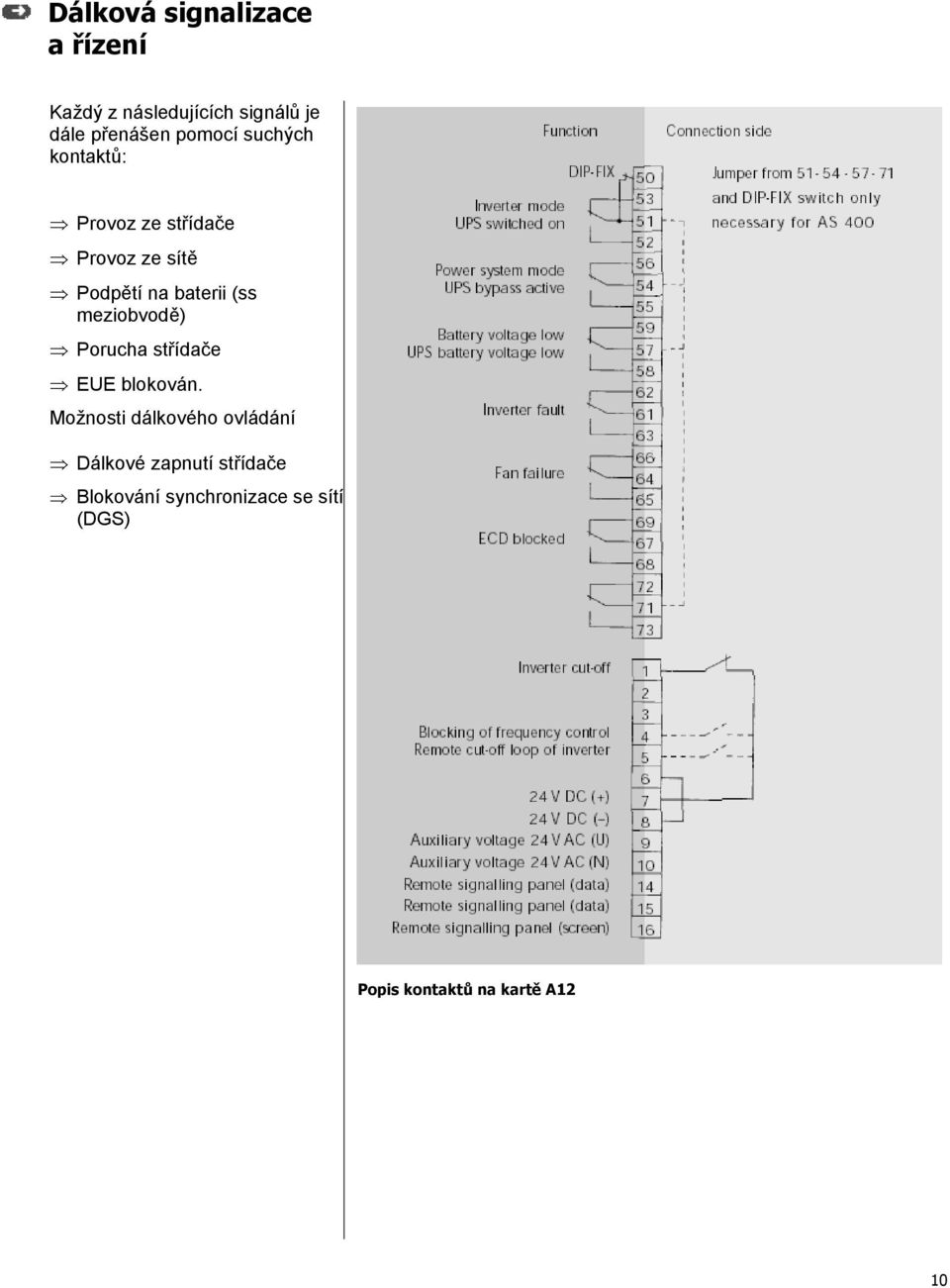

9 Dálková signalizace a řízení Každý z následujících signálů je dále přenášen pomocí suchých kontaktů: Provoz ze střídače Provoz ze sítě Podpětí na baterii (ss meziobvodě) Porucha střídače EUE blokován. Možnosti dálkového ovládání Dálkové zapnutí střídače Blokování synchronizace se sítí (DGS) Popis kontaktů na kartě A12 10

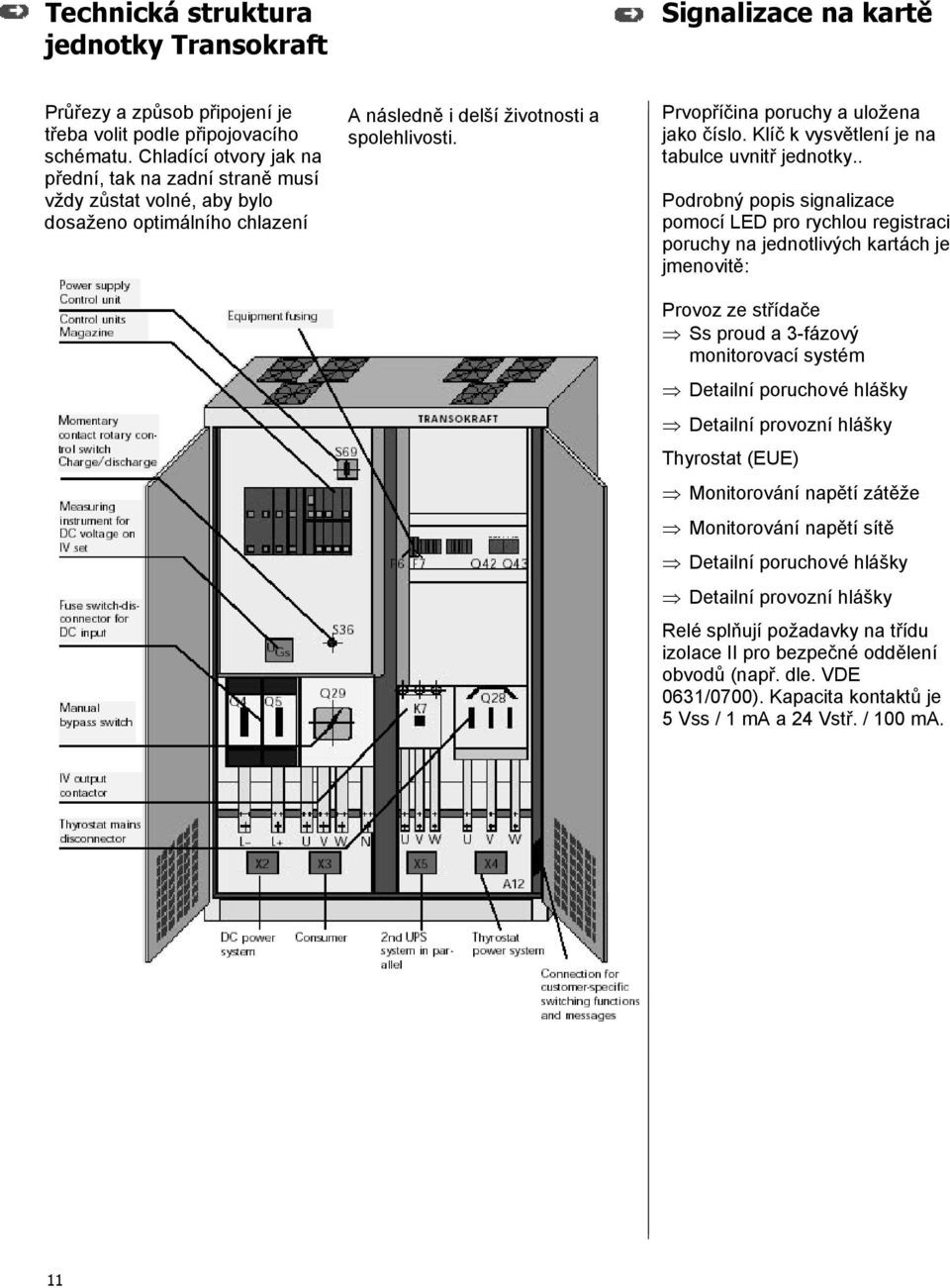

10 Technická struktura jednotky Transokraft Signalizace na kartě Průřezy a způsob připojení je třeba volit podle připojovacího schématu. Chladící otvory jak na přední, tak na zadní straně musí vždy zůstat volné, aby bylo dosaženo optimálního chlazení A následně i delší životnosti a spolehlivosti. Prvopříčina poruchy a uložena jako číslo. Klíč k vysvětlení je na tabulce uvnitř jednotky.. Podrobný popis signalizace pomocí LED pro rychlou registraci poruchy na jednotlivých kartách je jmenovitě: Provoz ze střídače Ss proud a 3-fázový monitorovací systém Detailní poruchové hlášky Detailní provozní hlášky Thyrostat (EUE) Monitorování napětí zátěže Monitorování napětí sítě Detailní poruchové hlášky Detailní provozní hlášky Relé splňují požadavky na třídu izolace II pro bezpečné oddělení obvodů (např. dle. VDE 0631/0700). Kapacita kontaktů je 5 Vss / 1 ma a 24 Vstř. / 100 ma. 11

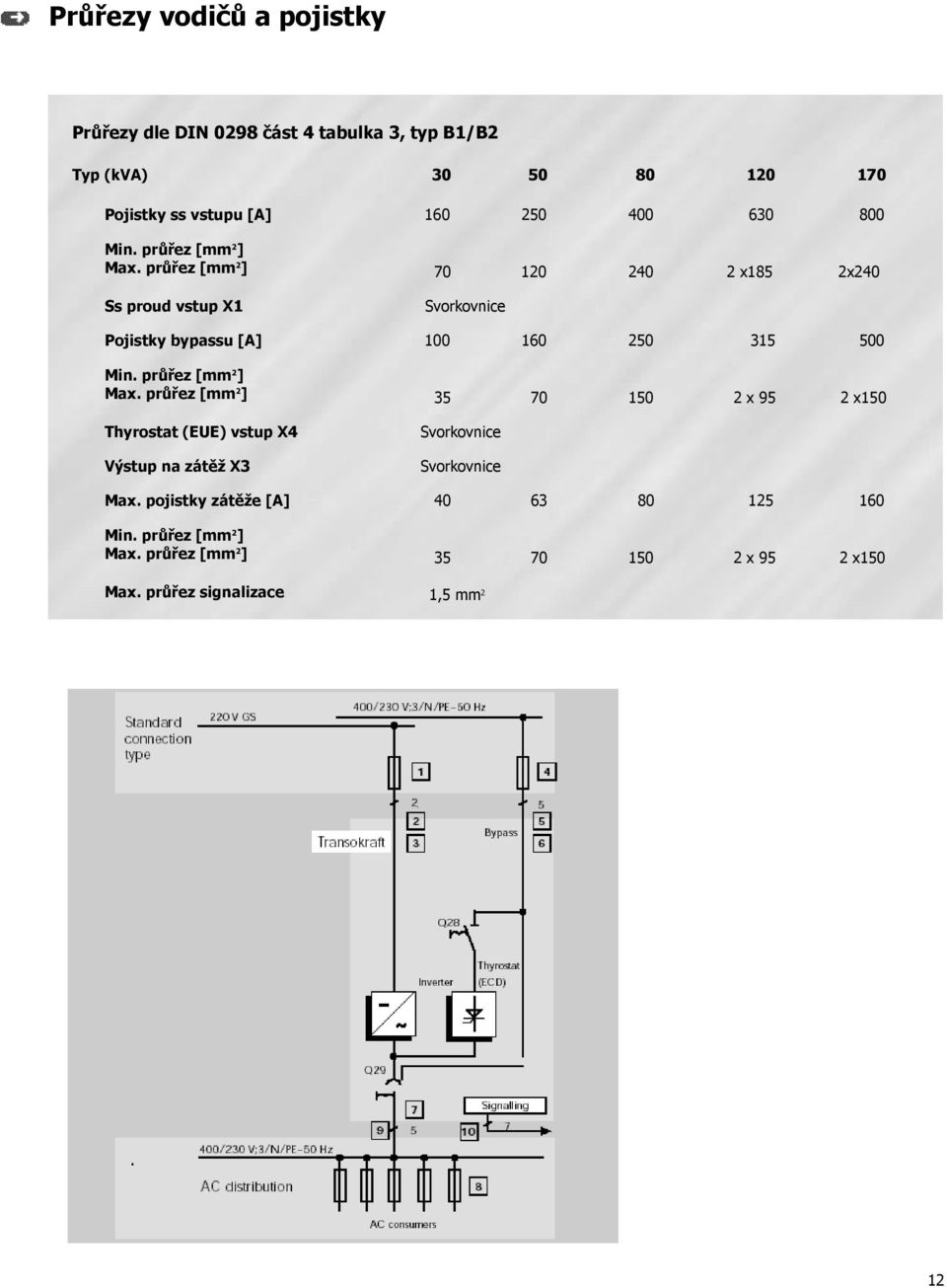

11 Průřezy vodičů a pojistky Průřezy dle DIN 0298 část 4 tabulka 3, typ B1/B2 Typ (kva) Pojistky ss vstupu [A] Min. průřez [mm 2 ] Max. průřez [mm 2 ] x185 2x240 Ss proud vstup X1 Svorkovnice Pojistky bypassu [A] Min. průřez [mm 2 ] Max. průřez [mm 2 ] x 95 2 x150 Thyrostat (EUE) vstup X4 Výstup na zátěž X3 Svorkovnice Svorkovnice Max. pojistky zátěže [A] Min. průřez [mm 2 ] Max. průřez [mm 2 ] x 95 2 x150 Max. průřez signalizace 1,5 mm 2 12

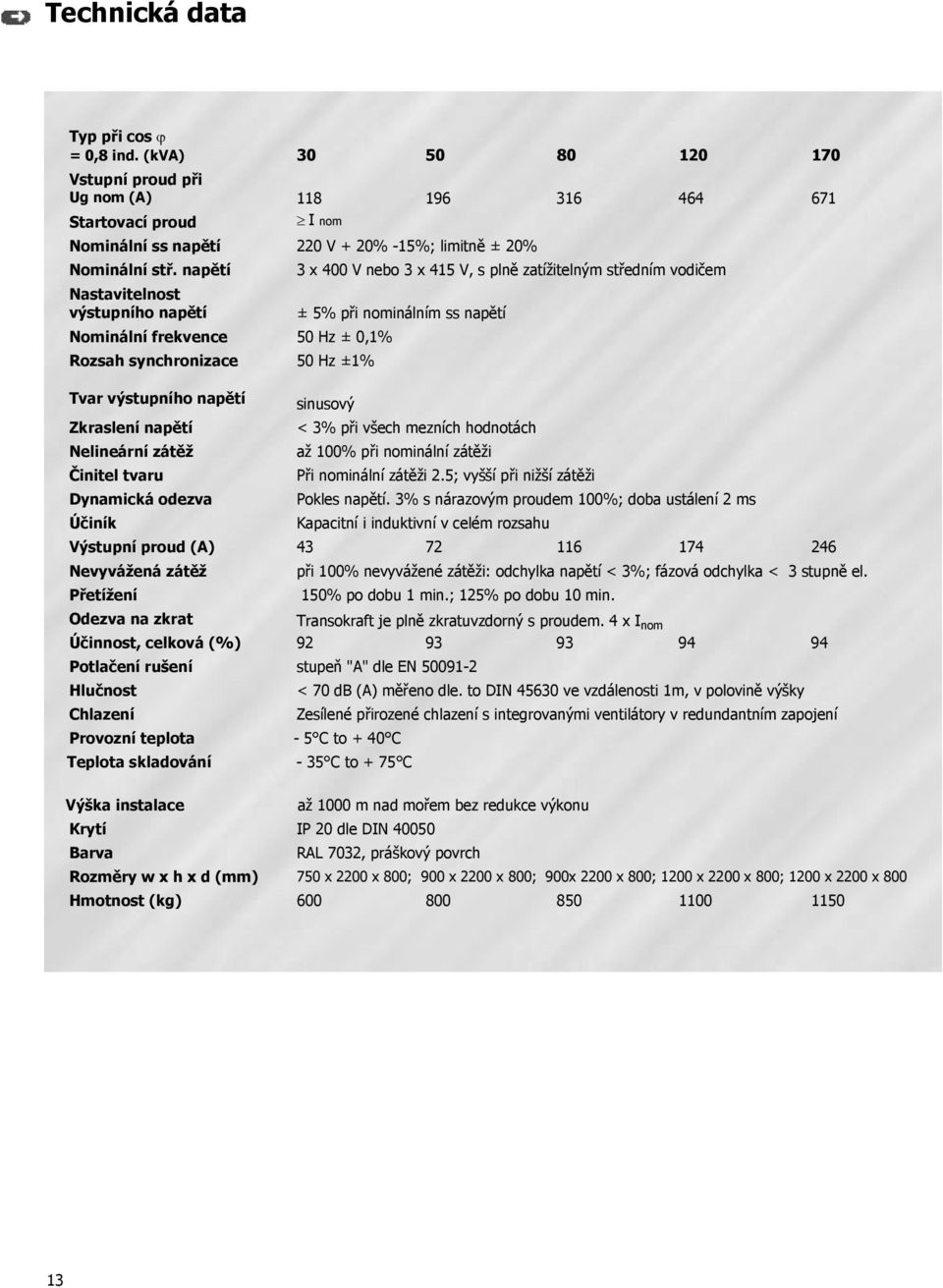

12 Technická data Typ při cos ϕ = 0,8 ind. (kva) Vstupní proud při Ug nom (A) Startovací proud I nom Nominální ss napětí 220 V + 20% -15%; limitně ± 20% Nominální stř. napětí 3 x 400 V nebo 3 x 415 V, s plně zatížitelným středním vodičem Nastavitelnost výstupního napětí ± 5% při nominálním ss napětí Nominální frekvence 50 Hz ± 0,1% Rozsah synchronizace 50 Hz ±1% Tvar výstupního napětí Zkraslení napětí Nelineární zátěž Činitel tvaru Dynamická odezva Účiník sinusový < 3% při všech mezních hodnotách až 100% při nominální zátěži Při nominální zátěži 2.5; vyšší při nižší zátěži Pokles napětí. 3% s nárazovým proudem 100%; doba ustálení 2 ms Kapacitní i induktivní v celém rozsahu Výstupní proud (A) Nevyvážená zátěž při 100% nevyvážené zátěži: odchylka napětí < 3%; fázová odchylka < 3 stupně el. Přetížení 150% po dobu 1 min.; 125% po dobu 10 min. Odezva na zkrat Transokraft je plně zkratuvzdorný s proudem. 4 x I nom Účinnost, celková (%) Potlačení rušení stupeň "A" dle EN Hlučnost < 70 db (A) měřeno dle. to DIN ve vzdálenosti 1m, v polovině výšky Chlazení Zesílené přirozené chlazení s integrovanými ventilátory v redundantním zapojení Provozní teplota - 5 C to + 40 C Teplota skladování - 35 C to + 75 C Výška instalace až 1000 m nad mořem bez redukce výkonu Krytí IP 20 dle DIN Barva RAL 7032, práškový povrch Rozměry w x h x d (mm) 750 x 2200 x 800; 900 x 2200 x 800; 900x 2200 x 800; 1200 x 2200 x 800; 1200 x 2200 x 800 Hmotnost (kg)

13 Rozměrový náčrt 14

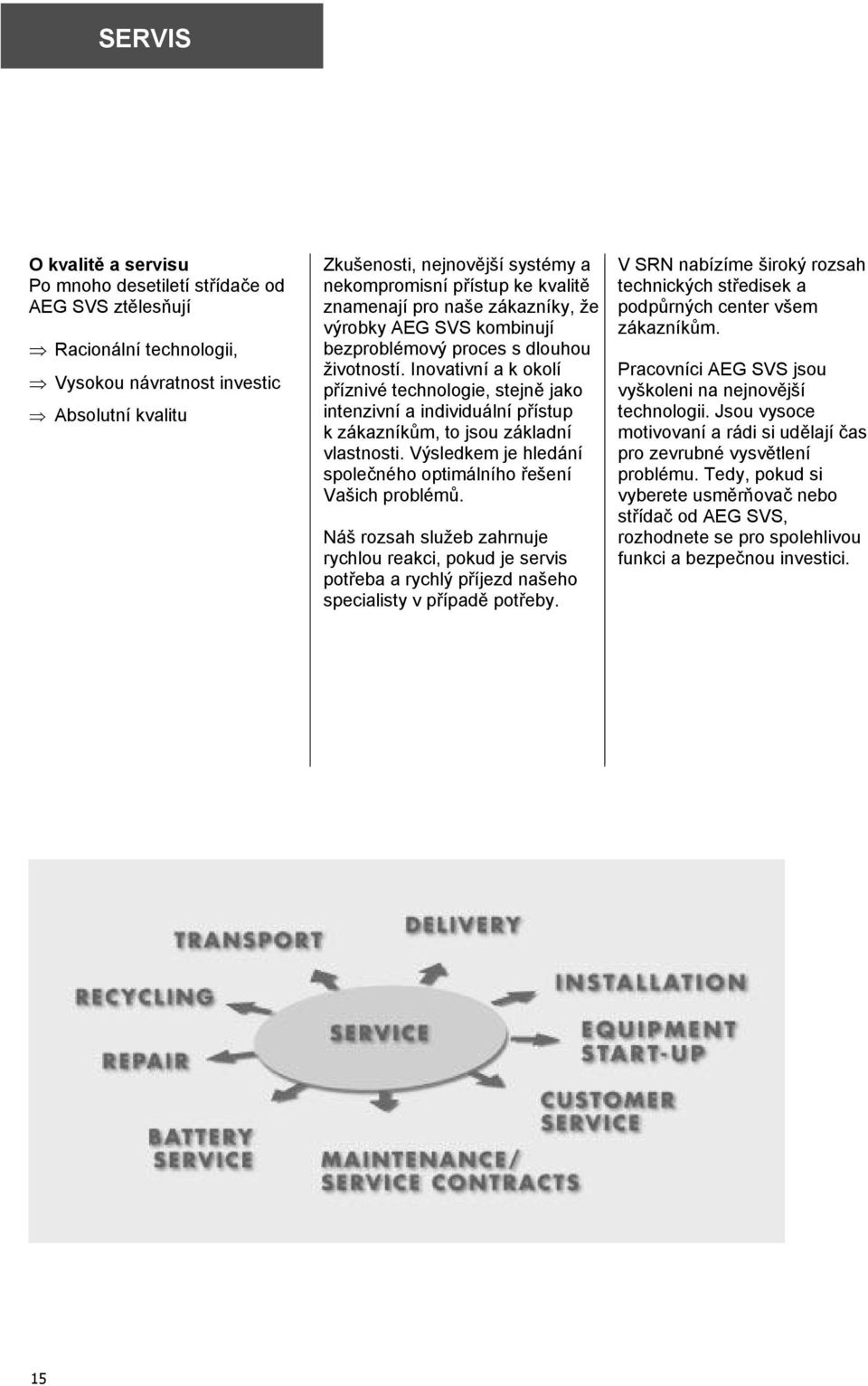

14 SERVIS O kvalitě a servisu Po mnoho desetiletí střídače od AEG SVS ztělesňují Racionální technologii, Vysokou návratnost investic Absolutní kvalitu Zkušenosti, nejnovější systémy a nekompromisní přístup ke kvalitě znamenají pro naše zákazníky, že výrobky AEG SVS kombinují bezproblémový proces s dlouhou životností. Inovativní a k okolí příznivé technologie, stejně jako intenzivní a individuální přístup k zákazníkům, to jsou základní vlastnosti. Výsledkem je hledání společného optimálního řešení Vašich problémů. Náš rozsah služeb zahrnuje rychlou reakci, pokud je servis potřeba a rychlý příjezd našeho specialisty v případě potřeby. V SRN nabízíme široký rozsah technických středisek a podpůrných center všem zákazníkům. Pracovníci AEG SVS jsou vyškoleni na nejnovější technologii. Jsou vysoce motivovaní a rádi si udělají čas pro zevrubné vysvětlení problému. Tedy, pokud si vyberete usměrňovač nebo střídač od AEG SVS, rozhodnete se pro spolehlivou funkci a bezpečnou investici. 15

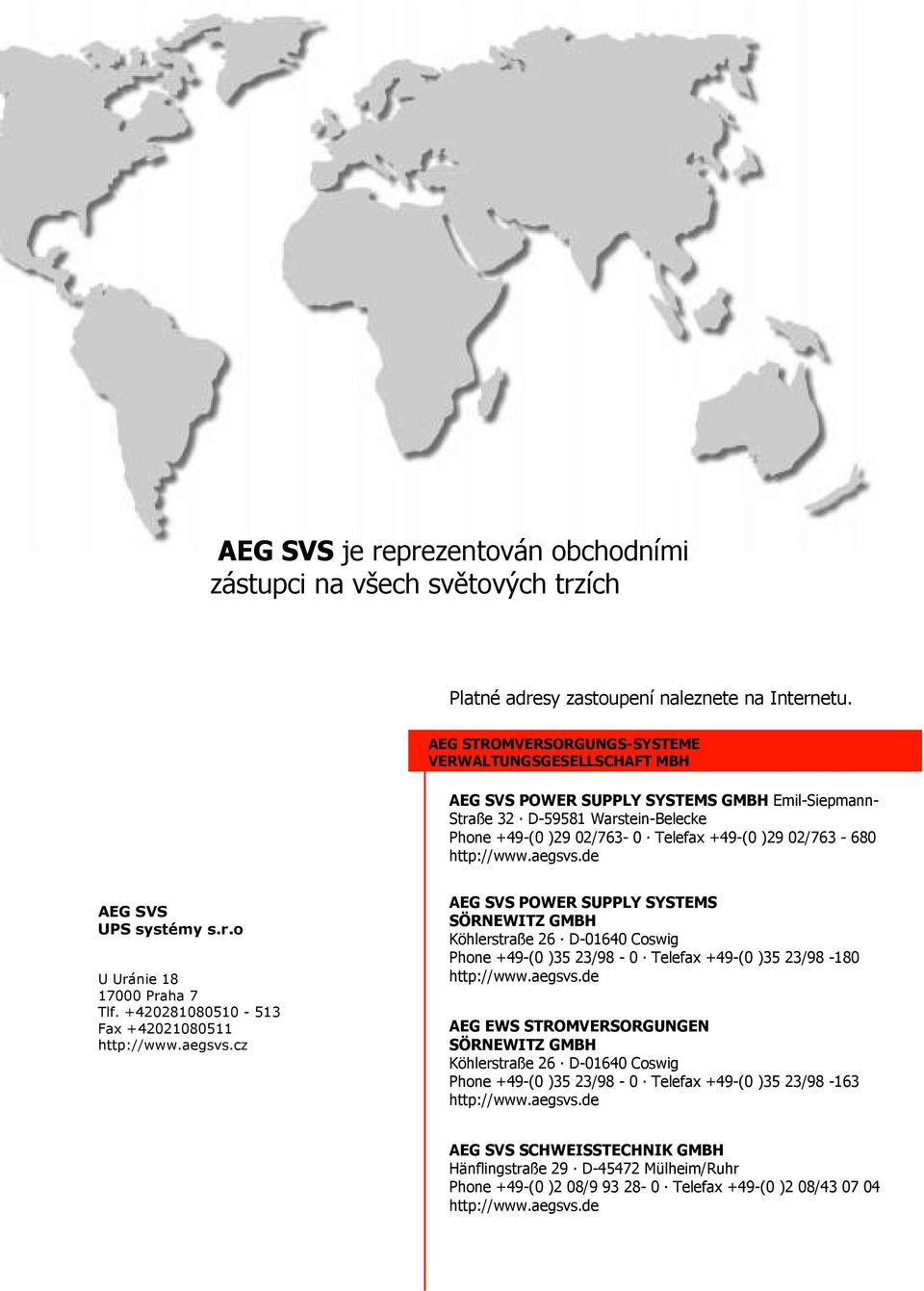

15 AEG SVS je reprezentován obchodními zástupci na všech světových trzích Platné adresy zastoupení naleznete na Internetu. AEG STROMVERSORGUNGS-SYSTEME VERWALTUNGSGESELLSCHAFT MBH AEG SVS POWER SUPPLY SYSTEMS GMBH Emil-Siepmann- Straße 32 D Warstein-Belecke Phone +49-(0 )29 02/763-0 Telefax +49-(0 )29 02/ AEG SVS UPS systémy s.r.o U Uránie Praha 7 Tlf Fax AEG SVS POWER SUPPLY SYSTEMS SÖRNEWITZ GMBH Köhlerstraße 26 D Coswig Phone +49-(0 )35 23/98-0 Telefax +49-(0 )35 23/ AEG EWS STROMVERSORGUNGEN SÖRNEWITZ GMBH Köhlerstraße 26 D Coswig Phone +49-(0 )35 23/98-0 Telefax +49-(0 )35 23/ AEG SVS SCHWEISSTECHNIK GMBH Hänflingstraße 29 D Mülheim/Ruhr Phone +49-(0 )2 08/ Telefax +49-(0 )2 08/
