1 DOC Jul05 Upevnění zábradlí LZY285 a LZY316 Návod k montáži

2

3 Návod k montáži Upevnění zábradlí DOC Jul05 Úvod Tento návod popisuje montáž prvků pro upevnění zábradlí LZY316 nebo LZY285 k zábradlí. Krátké provedení (LZY316) nese analyzátor, dlouhé provedení (LZY285) nese analyzátor a kontrolér sc1000 s ochrannou stříškou. Obsah dodávky LZY316 a LZY285 Obsah dodávky prvku pro upevnění zábradlí LZY316 (viz Obrázek 1 na straně 2): 1 nosný profil krátký 5 U-profil LZY upevňovací úhelník LZY357 1 tenkostěnný úhelník LZY358 1 sada šroubů LZY220 Obsah dodávky prvku pro upevnění zábradlí LZY285 (viz Obrázek 1 na straně 2): 1 nosný profil dlouhý 5 U-profil LZY upevňovací úhelník LZY357 1 tenkostěnný úhelník LZY358 1 sada šroubů LZY220 Obsah dodávky sady šroubů LZY220 (viz Obrázek 1 na straně 2): 6 šroubů M8X120 3 šrouby M8X12 7 matic M8 11 pružných podložek pro M8 18 šroubů imbus M5X8 18 pružných podložek pro M5 Poznámka: Rozměry zjistíte na obrázcích 2 a 3 na stranách 3 a 4. 1

4 Obrázek 1 Obsah dodávky prvků pro upevnění zábradlí 1 1 Nosný profil pro upevnění zábradlí LZY285 (1X) 7 Šroub M8X120 (6X), z LZY220 M8 X 120 (k montáži analyzátoru a sc1000) 2 Nosný profil pro upevnění zábradlí LZY316 (1X) 8 Šroub M8X12 (3X), z LZY220 (k montáži analyzátoru) 3 U-profil LZY356 (5X) 9 Matice M8 (7X), z LZY220 4 Upevňovací úhelník LZY357 (1X) 10 Pružná podložka pro M8 (11X), z LZY220 5 Tenkostěnný úhelník LZY358 (1X) 11 Šroub imbus M5X8 (18X), z LZY220 6 Sada šroubů k montáži zábradlí LZY220 (1X) 12 Pružná podložka pro M5 (18X), z LZY220 1 Změny vyhrazeny 2

5 Rozměry LZY316 a LZY285 Obrázek 2 Rozměry LZY316 a LZY285 3

6 Montážní rozměry LZY316 a LZY285 1 Nosný profil pro upevnění zábradlí LZY285 (1X) (k montáži analyzátoru a sc1000) Obrázek 3 Montážní rozměry LZY285 and LZY316 2 Nosný profil pro upevnění zábradlí LZY316 (1X) (k montáži analyzátoru) 4

7 Volba místa montáže Důležitá poznámka: Při montáži analyzátoru dbejte na veškeré bezpečnostní pokyny a veškerá upozornění na nebezpečí uvedená v návodu k použití analyzátoru. Poznámka: Při výběru místa pro upevnění analyzátoru zajistěte, aby byl analyzátor namontován ve svislé poloze. Při výběru místa pro montáž analyzátoru berte v úvahu tato fakta: hmotnost analyzátoru (asi 40 kg), je nutno, aby byl volný přístup ke dvířkům skříně a do analyzátoru mohly být snadno doplňovány chemikálie, maximální délky kabelů a hadic, síla větru nesmí způsobit poškození (zatížení větrem a rozkmitání) a je třeba dobře vidět na zobrazovací modul (při montáži delší verze upevnění (LZY285) s sc1000). Poznámka: Ujistěte se, že máte k dispozici návod k použití analyzátoru DOC023.XX YYYyy nebo DOC023.XX YYYyy (xx=jazyk, YYYyy=datum). 5

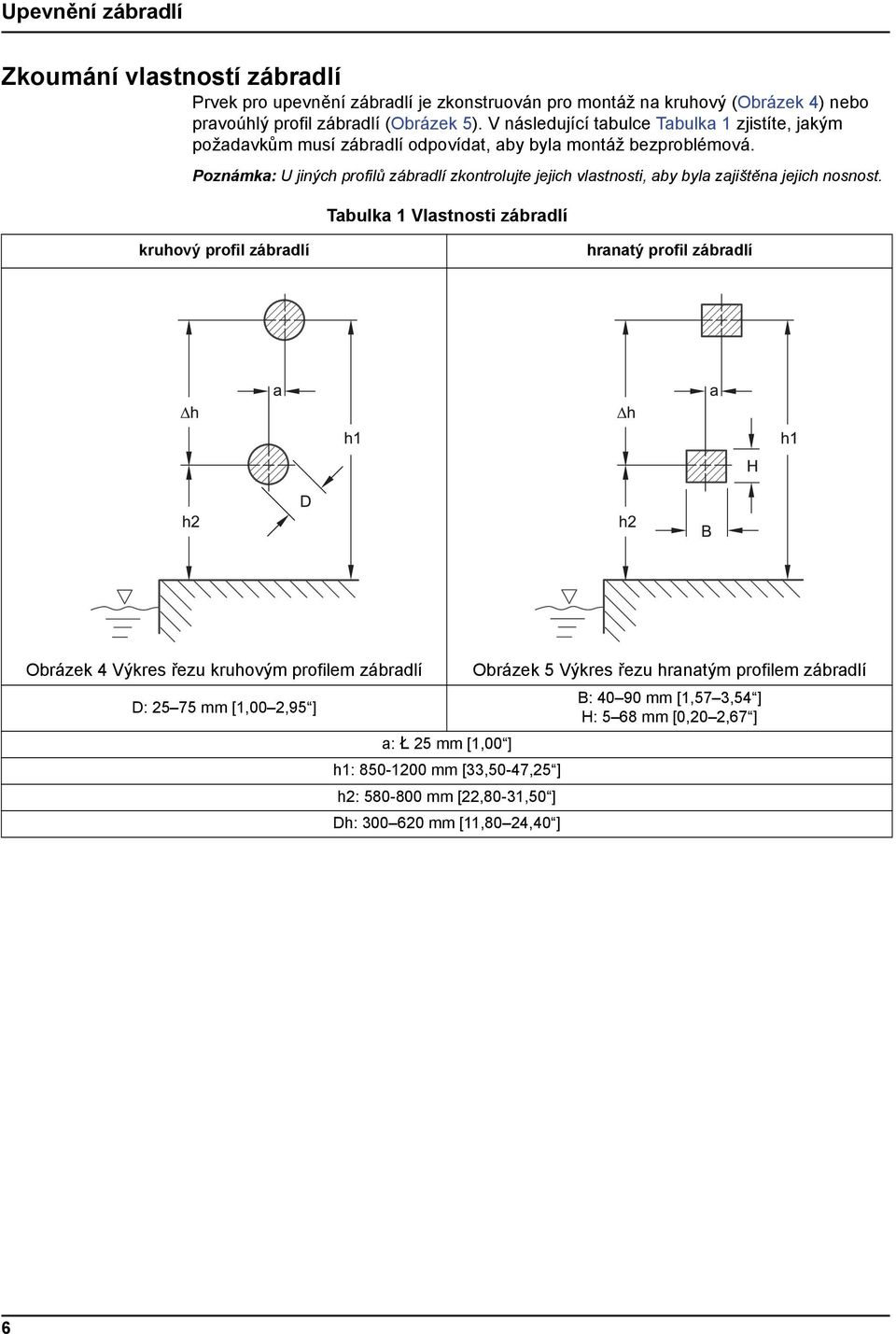

8 Zkoumání vlastností zábradlí Prvek pro upevnění zábradlí je zkonstruován pro montáž na kruhový (Obrázek 4) nebo pravoúhlý profil zábradlí (Obrázek 5). V následující tabulce Tabulka 1 zjistíte, jakým požadavkům musí zábradlí odpovídat, aby byla montáž bezproblémová. Poznámka: U jiných profilů zábradlí zkontrolujte jejich vlastnosti, aby byla zajištěna jejich nosnost. Tabulka 1 Vlastnosti zábradlí kruhový profil zábradlí hranatý profil zábradlí Obrázek 4 Výkres řezu kruhovým profilem zábradlí D: mm [1,00 2,95 ] a: Ł 25 mm [1,00 ] h1: mm [33,50-47,25 ] h2: mm [22,80-31,50 ] Dh: mm [11,80 24,40 ] Obrázek 5 Výkres řezu hranatým profilem zábradlí B: mm [1,57 3,54 ] H: 5 68 mm [0,20 2,67 ] 6

9 Nosný profil pro upevnění zábradlí (LZY316 a LZY285) 1. K volné montáži každého ze dvou U-profilů na tenkostěnný profil použijte dva šrouby imbus M5 a pružné podložky (viz Obrázek 6 na straně 8). Poznámka: Šrouby dotáhněte až po vyrovnání celého upevnění zábradlí a nastavení jeho výšky. 2. K volné montáži upevňovacího úhelníku na nosný profil použijte čtyři šrouby imbus M5 a pružné podložky (viz Obrázek 7 na straně 8). Poznámka: Montážní výšku můžete měnit posunutím upevňovacího úhelníku v oválných otvorech nebo využitím jiných oválných otvorů. 3. Vyberte si vhodné místo k montáži a položte upevňovací úhelník na horní tyč zábradlí. 4. Přišroubujte volně U-profil pomocí šroubů M8X120, pružných podložek a matic M8 k upevňovacímu úhelníku (viz Obrázek 8 na straně 9). 5. Přišroubujte volně tenkostěnný úhelník na nosný profil pomocí čtyř šroubů imbus M5 a pružných podložek a sešroubujte je volně se dvěma U-profily na dolní tyči zábradlí (viz Obrázek 9 na straně 10). Poznámka: Montážní výšku můžete změnit posunutím tenkostěnného úhelníku v oválných otvorech nebo využitím jiných oválných otvorů nebo otočením tenkostěnného úhelníku o 180 (viz Obrázek 10 na straně 11) Poznámka: Pokud chcete tenkostěnný úhelník namontovat na svislou tyč, můžete jej namontovat na nosný profil v poloze otočené o 90. Poznámka: Svislou polohu nosného profilu můžete vyrovnat posouváním šroubů imbus M5 v oválných otvorech tenkostěnného úhelníku. 6. Přišroubujte spolu s analyzátorem dodaný horní upevňovací úhelník k analyzátoru (viz Obrázek 11 na straně 12 a Návod k použití analyzátoru, kapitola Instalace). 7. Přimontujte spolu s analyzátorem dodanou konzolu pomocí tří šroubů M8X12 a pružných podložek k nosnému profilu (viz Obrázek 11 na straně 12 a Návod k použití analyzátoru, kapitola Instalace). 8. Všechny díly vyrovnejte tak, aby nosný profil byl svislý, a všechny šrouby dotáhněte. 9. Posuňte analyzátor na konzolu a sešroubujte s ní jeho kryt (viz Návod k použití analyzátoru, kapitola Instalace). 10. Přišroubujte spolu s analyzátorem dodaný horní upevňovací úhelník na analyzátoru k nosnému profilu (viz Obrázek 11 na straně 12). 11. Protáhněte kabely hadice nosným profilem. 12. Dále pokračujte v souladu s Návodem k použití analyzátoru. 7

10 Obrázek 6 Montáž U-profilu na tenkostěnný úhelník 1 U-profil LZY356 (2X) 3 Šroub imbus M5X8 (4X), z LZY220 2 Pružná podložka pro M5 (4X), z LZY220 4 Tenkostěnný úhelník LZY358 (1X) 1 Nosný profil pro upevnění zábradlí LZY285 nebo LZY316 (zobrazen je LZY316) 2 Šroub imbus M5X8 (4X), z LZY220 Obrázek 7 Montáž upevňovacího úhelníku na nosný profil 3 Pružná podložka pro M5 (4X), z LZY220 8

11 Obrázek 8 Montáž upevňovacího úhelníku na horní tyč zábradlí 1 Nosný profil pro upevnění zábradlí LZY285 nebo 4 U-profil LZY356 LZY316 (zobrazen je LZY316) 2 Matice M8 (2X), z LZY220 5 Šroub M8X120 (2X), z LZY220 3 Pružná podložka pro M8 (2X), z LZY220 9

12 Obrázek 9 Montáž upevňovacího úhelníku na nosný profil 1 Nosný profil pro upevnění zábradlí LZY285 nebo 5 Matice M8 (4X), z LZY220 LZY316 (zobrazen je LZY316) 2 Pružná podložka pro M5 (4X), z LZY220 6 Pružná podložka pro M8 (4X), z LZY220 3 Šroub imbus M5X8 (4X), z LZY220 7 U-profil LZY356 (2X) 4 Tenkostěnný úhelník LZY358, předmontovaný 8 Šroub M8X120 (4X), z LZY220 10

13 1 Tenkostěnný úhelník LZY358, předmontovaný Obrázek 10 Montáž nosného profilu otočeného o

14 Obrázek 11 Montáž analyzátoru na nosný profil 1 Šroub imbus M5X8 (2X), z LZY220 4 Konzola dodaná spolu s analyzátorem 2 Pružná podložka pro M5 (2X), z LZY220 5 Pružná podložka pro M8 (3X), z LZY220 3 Upevňovací úhelník (dodáno spolu s analyzátorem) 6 Šroub M8X12 (3X), z LZY220 12

15 Montáž sc1000 (jen LZY285) Chcete-li namontovat kontrolér sc1000 na dlouhý nosný profil (LZY285), musíte na nosný profil namontovat ochrannou stříšku kontroléru. Ujistěte se, že máte k dispozici ochrannou stříšku a příslušný montážní návod DOC YYYyy, kde YYYyy=datum). Náhradní díly a příslušenství 1. Prostrčte otvory v ochranné stříšce a v nosném profilu šrouby M6X110, které byly se stříškou dodány. 2. Na tyto šrouby našroubujte matice dodané spolu se stříškou a pevně je dotáhněte. 3. Namontujte sc1000 pod ochranou stříšku. Popis Počet Objednací číslo Upevňovací úhelník 1 LZY357 Tenkostěnný úhelník 1 LZY358 U-profil 1 LZY356 Sada šroubů k montáži zábradlí 1 LZY220 13

16 14
