PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA

Transkript

1 Název akce: Místo stavby: ÚPRAVA ČÁSTI ULICE F. PROCHÁZKY MEZI NOVOU BUDOVOU MUZEA A SUCHARDOVÝM DOMEM - úpravy u zadního vstupu do Suchardova domu s cílem zpřístupnit objekt pro tělesně postižené občany Nová Paka ul. F. F. Procházky Zakázka číslo: Stupeň: Projekt pro stavební povolení a realizaci PRŮVODNÍ A SOUHRNNÁ TECHNICKÁ ZPRÁVA aktualizace projektu únor 2012 Muzeum Nová Paka Suchardův dům Str. č.: 1

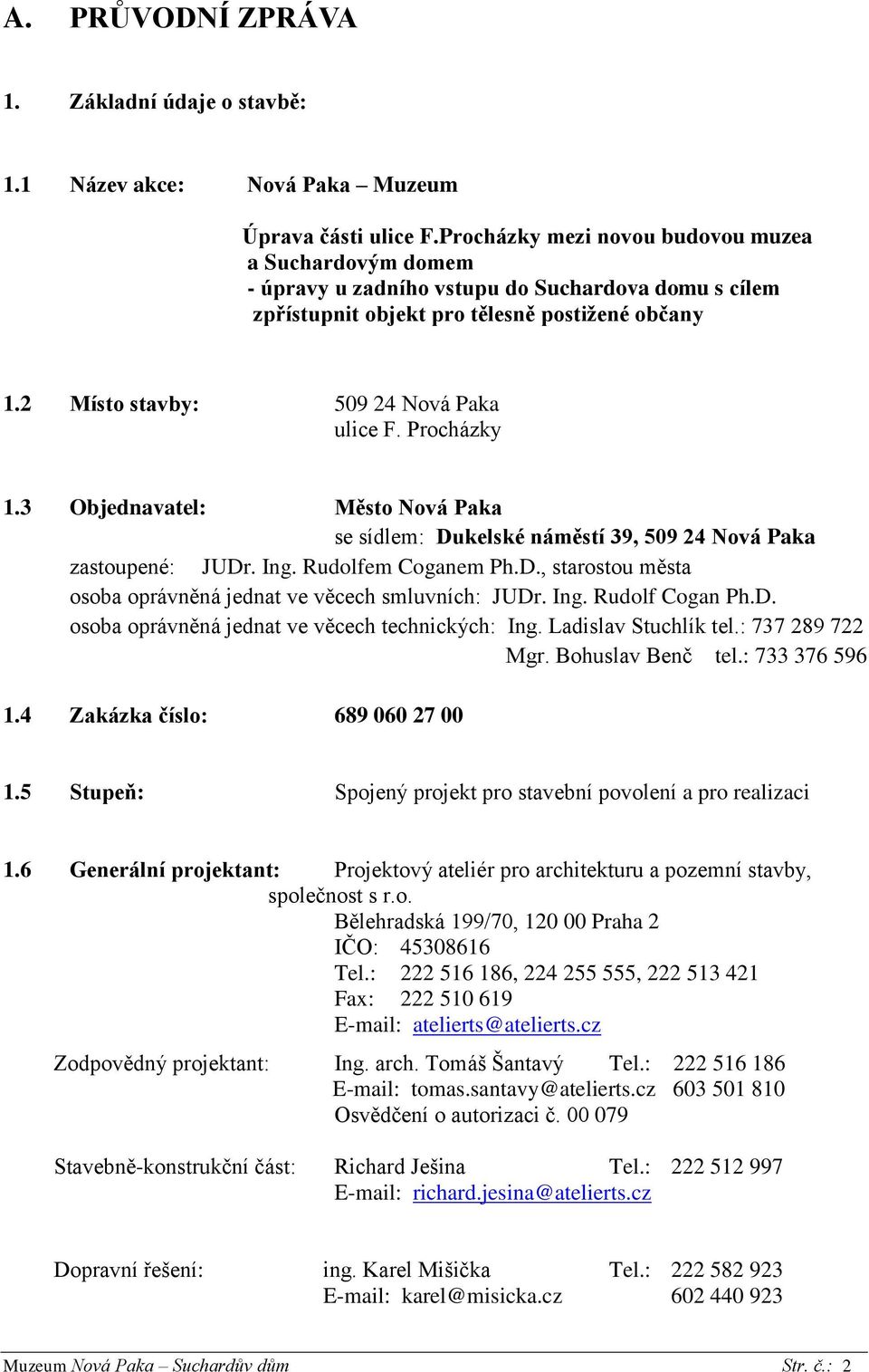

2 A. PRŮVODNÍ ZPRÁVA 1. Základní údaje o stavbě: 1.1 Název akce: Nová Paka Muzeum Úprava části ulice F.Procházky mezi novou budovou muzea a Suchardovým domem - úpravy u zadního vstupu do Suchardova domu s cílem zpřístupnit objekt pro tělesně postižené občany 1.2 Místo stavby: Nová Paka ulice F. Procházky 1.3 Objednavatel: Město Nová Paka se sídlem: Dukelské náměstí 39, Nová Paka zastoupené: JUDr. Ing. Rudolfem Coganem Ph.D., starostou města osoba oprávněná jednat ve věcech smluvních: JUDr. Ing. Rudolf Cogan Ph.D. osoba oprávněná jednat ve věcech technických: Ing. Ladislav Stuchlík tel.: Mgr. Bohuslav Benč tel.: Zakázka číslo: Stupeň: Spojený projekt pro stavební povolení a pro realizaci 1.6 Generální projektant: Projektový ateliér pro architekturu a pozemní stavby, společnost s r.o. Bělehradská 199/70, Praha 2 IČO: Tel.: , , Fax: atelierts@atelierts.cz Zodpovědný projektant: Ing. arch. Tomáš Šantavý Tel.: tomas.santavy@atelierts.cz Osvědčení o autorizaci č Stavebně-konstrukční část: Richard Ješina Tel.: richard.jesina@atelierts.cz Dopravní řešení: ing. Karel Mišička Tel.: karel@misicka.cz Muzeum Nová Paka Suchardův dům Str. č.: 2

3 Zdravotní technika: Ing. Eva Jirglová Tel.: Elektro-silnoproud: Václav Zábraha Tel.: mobil: Požární ochrana: Ing. Jiří Fait Tel.: mobil: Ekonomická část: Ing. Jaroslav Král Tel.: Dodavatel: Bude určen výběrovým řízením 2. Dosavadní využití a vztah k územně plánovací dokumentaci Navrhovaná stavba zahrnuje pozemky tvořící plochu mezi místními komunikacemi (ul. F.Procházky a S.Suchardy), objekt S.Suchardy se zahradou a dvorkem. Po dokončení projektu vznikne bezbariérové propojení budov muzea Klenotnice a Suchardova domu. Bude provedeno napojení chybějící části chodníků v ulici S.Suchardy a vznikne klidová zóna mezi objekty muzeí. Projekt je v souladu s platnou územně plánovací dokumentací. Oproti současnému stavu nedochází ke změně využití dotčených pozemků. 3. Použité podklady: Konzultace se zástupci investora a uživatele Studie projektu Geodetické zaměření: polohopisné a výškové zaměření zájmového území Zaměření objektu a vlastní průzkum na místě Vyjádření správců sítí Fotodokumentace 4. Vliv stavby na život. prostředí a obecně technické požadavky na výstavbu Realizací stavby nedojde ke změně životního prostředí v okolí objektu. Splaškové i dešťové vody budou i nadále odváděny do kanalizace. V průběhu stavby stavebník zajistí likvidaci běžného odpadu na řízené skládce, běžný komunální odpad bude v průběhu i po skončení stavby likvidován sjednanou odbornou firmou v rámci svozu odpadů dle zákona o odpadech č. 125/1997 Sb. V průběhu stavby budou dodržovány platné bezpečnostní předpisy a závazné i doporučené technické normy. Režim stavby zajistí minimalizaci její hlučnosti a prašnosti s ohledem na okolní zástavbu. Muzeum Nová Paka Suchardův dům Str. č.: 3

4 5. Majetkoprávní vztahy POZEMKY DOTČENÉ STAVBOU č.kat. DRUH POZEMKU MAJITEL 50 zastavěná plocha a nádvoří město Nová Paka 51 zastavěná plocha a nádvoří město Nová Paka 3853 ostatní plocha (komunikace) město Nová Paka 2159 zastavěná plocha a nádvoří město Nová Paka 38/2 ostatní plocha město Nová Paka 2160 zahrada město Nová Paka 4107/2 ostatní plocha město Nová Paka 3885 ostatní plocha město Nová Paka 3858/1 ostatní plocha Královéhradecký kraj NAVAZUJÍCÍ POZEMKY č.kat. DRUH POZEMKU MAJITEL 2145 zastavěná plocha a nádvoří Iva Brádlová - Pražská 4, Nová Paka, Nová Paka, zastavěná plocha a nádvoří Ladislav Mühl - F. Procházky 315, Nová Paka, Miroslava Zapadlová - Nová Paka Faust. Procházky 315, 2151 zastavěná plocha a nádvoří město Nová Paka 2161/4 zastavěná plocha a nádvoří město Nová Paka 2164/1 zastavěná plocha a nádvoří Ivan Brabec - Stanislava Suchardy 71, Nová Paka, /2 zastavěná plocha a nádvoří Ivan Brabec - Stanislava Suchardy 71, Nová Paka, /1 ostatní plocha (komunikace) město Nová Paka 4102/1 ostatní plocha (silnice) Královéhradecký kraj 38/1 ostatní plocha město Nová Paka 40/1 ostatní plocha město Nová Paka 40/2 ostatní plocha město Nová Paka 40/4 ostatní plocha Josef Grof - F. Procházky 64, Nová Paka, Nová Paka, zastavěná plocha a nádvoří Josef Grof - F. Procházky 64, Nová Paka, Nová Paka, zastavěná plocha a nádvoří Ing. Josef Pluhař - Hlavní třída 1001, Ostrov, Ostrov, Anna Rychlíková - F. Procházky 50, Nová Paka, zastavěná plocha a nádvoří Ludmila Pavlovcová - Kumburská 1061, Nová Paka, Ing. Václav Pavlovec - Nováčkova 387/32, Brno, zahrada Ludmila Pavlovcová - Kumburská 1061, Nová Paka, Ing. Václav Pavlovec - Nováčkova 387/32, Brno, Ochranná pásma, zeleň, komunikace Ochranná pásma inženýrských sítí - budou dodržena dle požadavků správců sítí a požadavku ČSN V průběhu stavby nedochází k likvidaci zeleně. Uvažovaná rekonstrukce ulice F.Procházky nevyžaduje zásah do dopravního režimu. Bude doplněno dopravní značení na vjezdu do navržené klidové zóny. Muzeum Nová Paka Suchardův dům Str. č.: 4

5 7. Předpokládaná lhůta výstavby Realizační lhůta výstavby bude určena ve smlouvě o dílo mezi dodavatelem a investorem stavby. 8. Věcné vazby a podmiňující předpoklady 8.1 Přeložky inženýrských sítí, omezení dosavadních provozů a jiná opatření, potřebná pro uvolnění navrhovaného místa stavby a její provádění V rekonstruovaném objektu budou rozvody sítí (ústřední vytápění, vodovod, kanalizace, silnoproudé a slaboproudé rozvody) provedeny dle zpracovaných požadavků v projektech jednotlivých profesí. Z inženýrských sítí bude po provedení průzkumu v případě potřeby opravena přípojka kanalizace v původní trase. Ostatní vedení inženýrských sítí zůstává beze změny. Po dobu rekonstrukce povrchu ulice F.Procházky bude tato uzavřena. V ulici S.Suchardy budou provedena dopravní omezení. 8.2 Podmiňující, vyvolané a jiné související investice a předpoklady jejich zabezpečení ( připojení na technické vybavení území) Nejsou známy žádné další podmiňující nebo vyvolané a jiné související investice. 9. Orientační statistické údaje Předpokládaný rozsah pěší zóny (chodníky včetně komunikace) 1357 m2. Předpokládaný rozsah rozšiřovaných a nových chodníků 547 m2. Muzeum Nová Paka Suchardův dům Str. č.: 5

6 B. SOUHRNNÁ TECHNICKÁ ZPRÁVA Skladba projektu Dokumentaci jako celek tvoří: Textová část Výkresová dokumentace Části projektu se navzájem doplňují, údaje nejsou uváděny duplicitně. Všeobecné pokyny ke stavbě: Platné bezpečnostní předpisy Závazné i doporučené technické normy Pokyny výrobců k použitým materiálům Použité podklady: Konzultace ze zástupci investora a uživatele Studie projektu Geodetické zaměření: polohopisné a výškové zaměření zájmového území Zaměření objektu a vlastní průzkum na místě Vyjádření správců sítí Fotodokumentace 1. Urbanistické, architektonické a stavebně-technické řešení Řešené území se nachází v centrální části města Nová Paka, mezi ulicemi St.Suchardy a F.Procházky. Území je zastavěné vícepodlažní zástavbou, v ulici F. Procházky se nacházejí městská muzea (Klenotnice a Suchardův dům) a kulturní centrum. Návrh úprav navazuje na projekt vybudování bezbariérového zpřístupnění budovy Klenotnice. Záměrem stavby je vybudování klidové zóny v ulici F.Procházky zvýšením vozovky do úrovně chodníků, bezbariérového propojení obou budov muzea, které ulice rozděluje, zpřístupnění Suchardova domu a zřízení sociálního zázemí pro tělesně postižené občany. V prostoru před budovou Klenotnice budou osazeny stojany na kola a lavičky. Typy budou sjednoceny s městským mobiliářem připravované rekonstrukce hlavního náměstí. Stávající dopravní režim v ulicích F. Procházky i St. Suchardy bude zachován (ulice zůstanou jednosměrné). Projekt zahrnuje zvýšení stávající úrovně vozovky na úroveň chodníků, nový bezbariérový vchod do zahrady Suchardova domu, úpravy zahrady pro pohyb osob se sníženou pohyblivostí, předláždění poškozených ploch kamenných dlažeb, úprava jejich výškových poměrů a odvodnění, vybudování přístupové rampy ke vchodu a vybudování hygienického zázemí pro tělesně postižené návštěvníky. Před zahájením stavby musí být vytyčeny trasy stávajících inženýrských sítí příslušnými správci. Ochranná pásma sítí, podmínky správců a přepisy pro práci Muzeum Nová Paka Suchardův dům Str. č.: 6

7 v blízkosti sítí musí být dodržovány. Vytyčení sítí bude předáno dodavateli a zaznamenáno ve stavebním deníku. 2.1 Úprava komunikace a venkovních ploch Úpravu komunikace zahrnuje samostatná část projektu Komunikace. Tento projekt zahrnuje i rozšíření a dostavbu chybějící části chodníku u Suchardova domu. V prostoru před budovou Klenotnice budou osazeny stojany na kola a lavičky. Typy budou sjednoceny s městským mobiliářem připravované rekonstrukce hlavního náměstí. V oplocení zahrady bude proveden nový průchod navazující na nově vybudovanou cestu z kaleného písku po zahradě. Cesta bude na straně svahu chráněna opěrnou zídkou z kamene, která bude navazovat na rekonstruované zahradní schodiště u stávajícího vstupu do zahrady. V zahradě bude instalována lavička. Dlážděné chodníky od stávajícího vstupu do zahrady až k ulici St.Suchardy jsou v současnosti značně poškozené a nerovné. Celá tato dlážděná plocha bude rozebrána a pro provedení terénních úprav a rekonstrukci odvodnění bude po doplnění opětovně použita k zadláždění. Stávající jednotlivé nepravidelné stupně na zahradním chodníku budou zrušeny. Po provedení terénních úprav bude postaveno nové schodiště se sjednocenými stupni. Vzhledem ke snížení výškové úrovně před vstupem do Suchardova domu bude vybudována přístupová rampa. V prostoru mezi Suchardovým domem a objektem kanceláří muzea je podzemní jímka, předpokládá se její zasypání. Stávající oplocení bude rozebráno. Nově navržený typ oplocení z ulice S.Suchardy vychází z dobových fotografií původního plotu. Část do ulice F.Procházky je navržena nově. 2.2 Technické řešení v interiéru Před započetím stavebních prací bude nutno provézt opatření proti prachu a ochránění kamenných dlažeb před poškozením. Budou demontovány zařizovací předměty a ohřívače v bývalé úklidové komoře. Bude vybourán nový otvor pro osazení dveří do nové úklidové komory. Budou demontovány stávající dveře včetně zárubně do původní úklidové komory a uskladněny pro možné budoucí použití. Otvor bude rozšířen a před stěnu bude osazena dřevěná stěna s dveřmi. Dvoukřídlové vstupní dveře budou upraveny na otvírání ven. V bývalém zádveří bude vybudována nájezdová rampa pro vyrovnání výškových úrovní vstupu a přízemí. Bude doplněn stupeň na schodišti do suterénu. Venkovní rampa bude tvořena manipulační plochou přede dveřmi, nájezdovou rampou směrem k zahradě a na opačné straně schody. Rampy, dveře a zábradlí budou provedeny s doplňky dle vyhlášky č.369/2001 Obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. Budou provedeny a doplněny omítky dvouvrstvé štukové a provedena výmalba. Na podlaze, na přechodech dlažeb, budou použity přechodové lišty. V sociálním zázemí budou provedeny nové omítky, keramické obklady výšky 2.0m a keramická dlažba. Budou provedeny sádrokartonové podhledy se zapuštěnými svítidly. Sociální zařízení budou osazeny standardním vybavením (zásobník na mýdlo, ručníky, háčky na oděvy, držák toal. papíru, štětky, zrcadlo nad umývadlem, atd.). Stávající kabelové vedení natažené po stěně od vstupu podél WC bude, po prověření funkčnosti, osazeno pod omítku. Muzeum Nová Paka Suchardův dům Str. č.: 7

8 Barevnost i provedení finálních povrchů bude sjednoceno se stávajícími povrchy. Po dokončení prací bude zkontrolována kamenná dlažba v chodbě a vstupní hale a v případě potřeby bude přebroušena a opatřena novým ochranným nátěrem. Bude provedena výmalba chodby a vstupní haly. 3. Opatření k užívání stavby osobami s omez.schopností pohybu a orientace Vstup do budovy je řešen z ulice F.Procházky přes zahradu bezbariérově. Součástí vybavení pro návštěvníky je nově budovaná hygienická kabina pro tělesně postižené osoby. Rampy, dveře, zábradlí a WC budou provedeny s doplňky dle vyhlášky č.369/2001 Obecné technické požadavky zabezpečující užívání staveb osobami s omezenou schopností pohybu a orientace. V objektu budou použity mezinárodní symboly a orientační tabule vyznačující přístup k prostorům a zařízením pro osoby se sníženou schopností pohybu a orientace. 4. Vliv stavby na životní prostředí a ochrana zdraví Provedením navrženého projektu nedojde k narušení životního prostředí. Stávající plochy, objekty a komunikace zůstanou svému původnímu využití. Dojde ke zklidnění dopravy v ulici F.Procházky. Bude zrekultivována zahrada u Suchardova domu. V průběhu stavby budou dodržovány platné bezpečnostní předpisy a závazné i doporučené technické normy. Základním právním předpisem pro výstavbu je Vyhláška Českého úřadu bezpečnosti práce O bezpečnosti práce a technických zařízeních při stavebních pracích a další normy a předpisy vztahující je k jednotlivým pracovním výkonům. Režim stavby zajistí minimalizaci její hlučnosti a prašnosti s ohledem na okolní zástavbu. 5. Vytýčení stavby, geodetické podklady Rozsah a polohopis stavby je dán charakterem stavby - rekonstrukce. Vybudování zklidněné zóny a rozšíření chodníků je dáno jejich stávajícím průběhem a návazností na okolní komunikace. Podrobně je rozvedeno v části Komunikace. 6. Členění stavby na jednotlivé stavební a provozní soubory Není vzhledem k rozsahu stavby provedeno Muzeum Nová Paka Suchardův dům Str. č.: 8
