ZA-0x-xxxx ESKY NÁVOD K POUŽITÍ ZÁSKOKOVÝ AUTOMAT. Montáž, obsluhu a údržbu smí provád t jen osoba s odpovídající elektrotechnickou kvalifikací.

Transkript

1 ESKY NÁVOD K POUŽITÍ ZÁSKOKOVÝ AUTOMAT ZA-0x-xxxx Montáž, obsluhu a údržbu smí provád t jen osoba s odpovídající elektrotechnickou kvalifikací. OEZ s.r.o., Šedivská 339, Letohrad, Czech Republic,

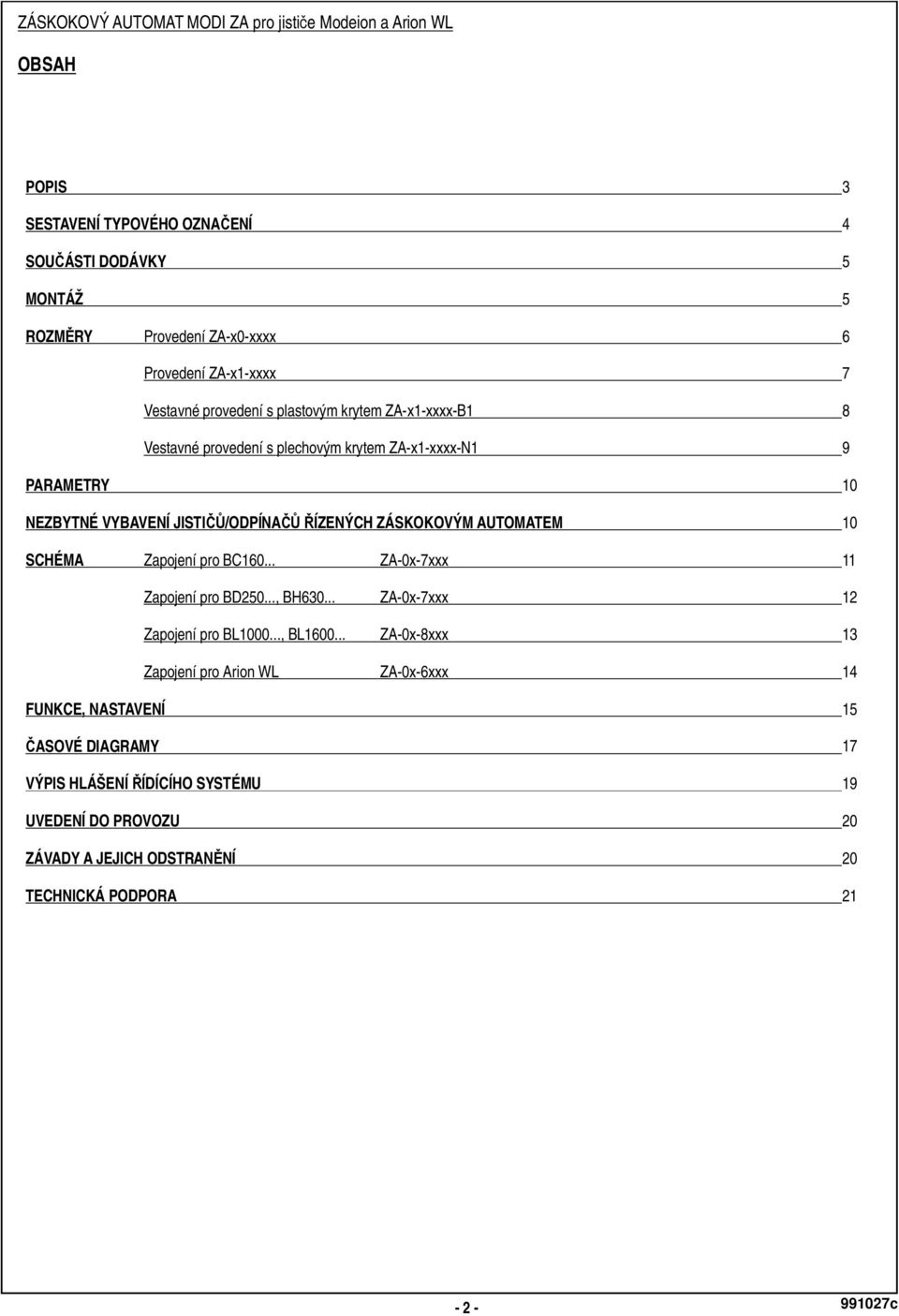

2 OBSAH POPIS SESTAVENÍ TYPOVÉHO OZNA ENÍ SOU ÁSTI DODÁVKY MONTÁŽ ROZM RY PARAMETRY Provedení ZA-x0-xxxx Provedení ZA-x1-xxxx Vestavné provedení s plastovým krytem ZA-x1-xxxx-B1 Vestavné provedení s plechovým krytem ZA-x1-xxxx-N NEZBYTNÉ VYBAVENÍ JISTI /ODPÍNA ÍZENÝCH ZÁSKOKOVÝM AUTOMATEM 10 SCHÉMA Zapojení pro BC ZA-0x-7xxx 11 Zapojení pro BD250..., BH ZA-0x-7xxx 12 Zapojení pro BL , BL ZA-0x-8xxx 13 Zapojení pro Arion WL ZA-0x-6xxx 14 FUNKCE, NASTAVENÍ ASOVÉ DIAGRAMY VÝPIS HLÁŠENÍ ÍDÍCÍHO SYSTÉMU UVEDENÍ DO PROVOZU ZÁVADY A JEJICH ODSTRAN NÍ TECHNICKÁ PODPORA 21-2-

3 POPIS Aplikace Záskokový automat (dále jen ZA) se používá k zajišt ní dodávky elektrické energie bez dlouhodobých výpadk v r zných sektorech služeb, pr myslu apod. Funkce ZA zajistí automatické a p edevším bezpe né ízení p epínání dvou zdroj do zát že tak, aby byla dodržena dodávka elektrické energie bez dlouhodobých výpadk. ZA je ur en pro spolupráci s jisti i/odpína i Modeion a Arion WL, které zajiš ují silové spínání. Podrobn jší informace o osazení jisti /odpína u jsou na str. 10 Impulzem pro p epnutí zdroj že být výpadek jedné nebo více fází, podp tí nebo p ep tí zdroj. ZA umož uje ovládání (zapnutí a vypnutí) záložního zdroje (generátoru). Provedení v rozvád i IP65 Výhody: Na displeji ZA informuje obsluhu o okamžitém stavu jisti, zdroj a práv provád né innosti. ZA je proti neoprávn nému p enastavení chrán no heslem. Bezpe nost Jisti e/odpína e jsou pomocí ZA vzájemn elektricky blokovány, aby nedošlo v žádném p ípad k zapnutí obou zdroj sou asn. Pro zvýšení bezpe nosti p i manuálním ovládání je možné jisti e/odpína e navíc doplnit vzájemnýmmechanickým blokováním. Napájení ZA musí být napájen bu ízených zdroj (resp. z momentáln aktivního) nebo z nezávislého externího zdroje nap.: UPS nebo AKU. Od zp sobu napájení je áste n odvislá v n kterých p ípadech i funkce ZA (viz asové diagramy na str. 17 a 18). Ovládání a nastavení Základní funkce ZA se volí oto ným p epína em na p edním panelu a další nastavení ( režimy a reak ní a- sy ) se provádí pomocí ovládacího panelu. Provedení vestavné na dve e rozvád e b) Je šroubovací svorkovnice pro p ipojení jednotlivých vodi kabelu, které propojují ZAs jisti i/odpína i. c) Sou ástí každého záskokového automatu jsou svorkypro p ipojení STOPtla ítka (svorky 30 a 31). d) Sou ástí každého záskokového automatu jsou svorky pro p ipojení revizního tla ítka (svorky 40 a 41). Revizní tla ítko slouží k možné revizi na p ístrojích. Pokud není namontováno mechanické blokování, je pot eba dát si pozor na paralelní chod. Revizní tla ítko vy adí z provozu ídící jednotku a p ivede nap tí na podp ové spoušt, viz schéma zapojení. V p ípad použití plechového krytu je revizní tla ítko už sou ástí a zapojené. Základní blokové schéma Dv základní provedení ZAse dodává: a) V provedení v kovovém rozvád i IP65. b) V provedení vestavném do dve í rozvád e. Umíst ní jisti /odpína a jejich propojení s ZA Umíst ní jisti (jejich vzájemná vzdálenost) není nijak omezeno. Pokud je ke zvýšení bezpe nosti p i manuálním ovládání použito mechanické blokování, je vzdálenost jisti /odpína dána použitým mechanickým blokováním. Dotykový displej Rozvád IP65 epína funkcí Popis Na elním panelu je: a) Displej informující obsluhu o okamžitémstavu jisti, zdroj a práv aktuáln provád né innosti. b) Ovládací tla ítka, která slouží k nastavení parametr pro automatické ízení záskoku. Nap.: reak ní asy (podrobn jší informace viz tabulka Parametry na str. 10), režim automatického záskoku (viz Funkce a nastavení na str. 15 a 16) nebo bezpe nostní heslo, které chrání nastavení ZA proti neoprávn nému enastavení. C) Oto ný p epína, kterým se nastavují základní 4 funkce ZA(podrobn jší popis viz Funkce a nastavení na str. 15 a 16). Uvnit záskokového automatu a) Má uživatel možnost nastavit na podp ových relé (pouze provedení ZA-xx-xx1x) hodnotu podp tí a p e- tí (nezávisle na sob ), kterou má ZAvyhodnotit jako poruchu na zdroji a reagovat na ni. -3-

4 SESTAVENÍ TYPOVÉHO OZNA ENÍ ZÁSKOKOVÉHO AUTOMATU MODI Provedení 0 bez podélné spojky 1 s podélnou spojkou Mechanické uspo ádání 0 provedení v kovovém rozvád i 1 vestavné provedení na dve e rozvád e ízené kombinace jisti 6 ízení kombinace ARION WL 7 ízení kombinace Modeion BC, BD, BH 8 ízení kombinace Modeion BL Napájení záskokového automatu 0 napájení ze záložního zdroje DC 24V 1 vlastní - zaktivního zdroje (možnost záložního zdroje AC/DC 24V) 2 napájení ze záložního zdroje AC/DC V Sledovací obvod sít 0 sledování pouze výpadk nap tí 1 podp ová relé s nastavením, sledování sledu fází Signalizace signaliza ní kontaktyp epína e režimu + signalizace 6 zapnutého jisti e + signál pro generátor + poruchovýstav MODI ZA - X X - X X X X - Y Kód speciálního provedení B1 plastovýtransparentní kryt G1 signál pro generátor (p epínací kontakt) N1 plechový kryt v etn revizního tla ítka Zákaznické provedení: B1 - Jisti je osazený plastovým transparentním krytem. G1 - Signál pro start generátoru - p epínací kontakt. Záskokový automat je osazený relé s p epínacím kontaktem. Na svorkovnici jsou vyvedené svorky 32, 33, 34. Svorky 32 a 34 - spínací kontakt, 32 a 33 - rozpínací kontakt. V p ípad použití provedení G1 signalizace H4 není zapojena. N1 - Plechový kryt s revizním tla ítkem. Možnost plombování svorkovnice pro p ipojení ovládacích obvod. Provedení v rozvád i IP65 Po dohod s výrobcem je možné doplnit ZA nap. o následující funkce: - Signalizace dalších stav a funkcí. - Sledování podp tí na zát ži. - Sledování dalších vn jších vliv apod. Všechna provedení doporu ujeme p ed objednávkou konzultovat s výrobcem. -4-

5 SOU ÁSTI DODÁVKY Záskokový automat ZA-00-xxxx - Návod k použití - Osv d ení o jakosti a kompletnosti výrobku - Záskokový automat - Šroub M8x8 4ks Záskokový automat ZA-01-xxxx - Návod k použití - Osv d ení o jakosti a kompletnosti výrobku - Záskokový automat - Šroub M6x8 4ks MONTÁŽ Záskokový automat ZA-00-xxxx ZA je uzp soben k montáži na st nu nebo k zástavb dovnit rozvád ového pole. K jeho upevn ní je nutné použít šrouby M8. ZA musí být namontován na takovém míst, aby nedocházelo k porušení platných norem a výrobcem stanovených provozních podmínek, viz kapitola Parametry. Postup montáže : 1) P išroubujeme rozvád iloženými šrouby M8 na st nu. 2) Propojíme ZA s jisti i, viz Schéma zapojení. 3) Provedeme nastavení a ZA uvedeme do chodu, viz kap. Funkce a nastavení str.15,16. Záskokový automat ZA-01-xxxx ZA je uzp soben k zástavb na dve e rozvád e. K jeho upevn ní je nutné použít šrouby M6. ZA musí být namontován na takovém míst, aby nedocházelo k poruš ení platných norem a výrobcem stanovených provozních podmínek, viz kapitola Parametry. Postup montáže: 1) Do dve í rozvád e vyst ihneme otvory pro displej ZA a p epína funkcí. 2) Do p ipravených dve í rozvád e upevníme displej. 3) Upevníme základní desku ZA a p epína funkcí. 4) Propojíme displej se základní deskou ZA. 5) Propojíme ZA s jisti i, viz kap. Schéma. 6) Provedeme nastavení a uvedeme ZA do chodu, viz kap. Funkce a nastavení str.15,

6 ROZM RY Provedení v kovovém rozvád i ZA-x0-xxx Vrtací plán pro montáž rozvád e na st nu 32, ,

7 ROZM RY Vestavné provedení ZA-x1-xxxx , , ,8 77,4 43,5 10,4 10/45 50 Ochranný prostor Základní deska 30 Otvor pro displej Otvor pro p epína funkcí -7-

8 ROZM RY Vestavné provedení s plastovým krytem ZA-x1-xxxx-B , , ,4 10/45 50 Vrtací plán pro montáž plastového krytu

9 ROZM RY Vestavné provedení s plechovým krytem ZA-x1-xxxx-N1 179,

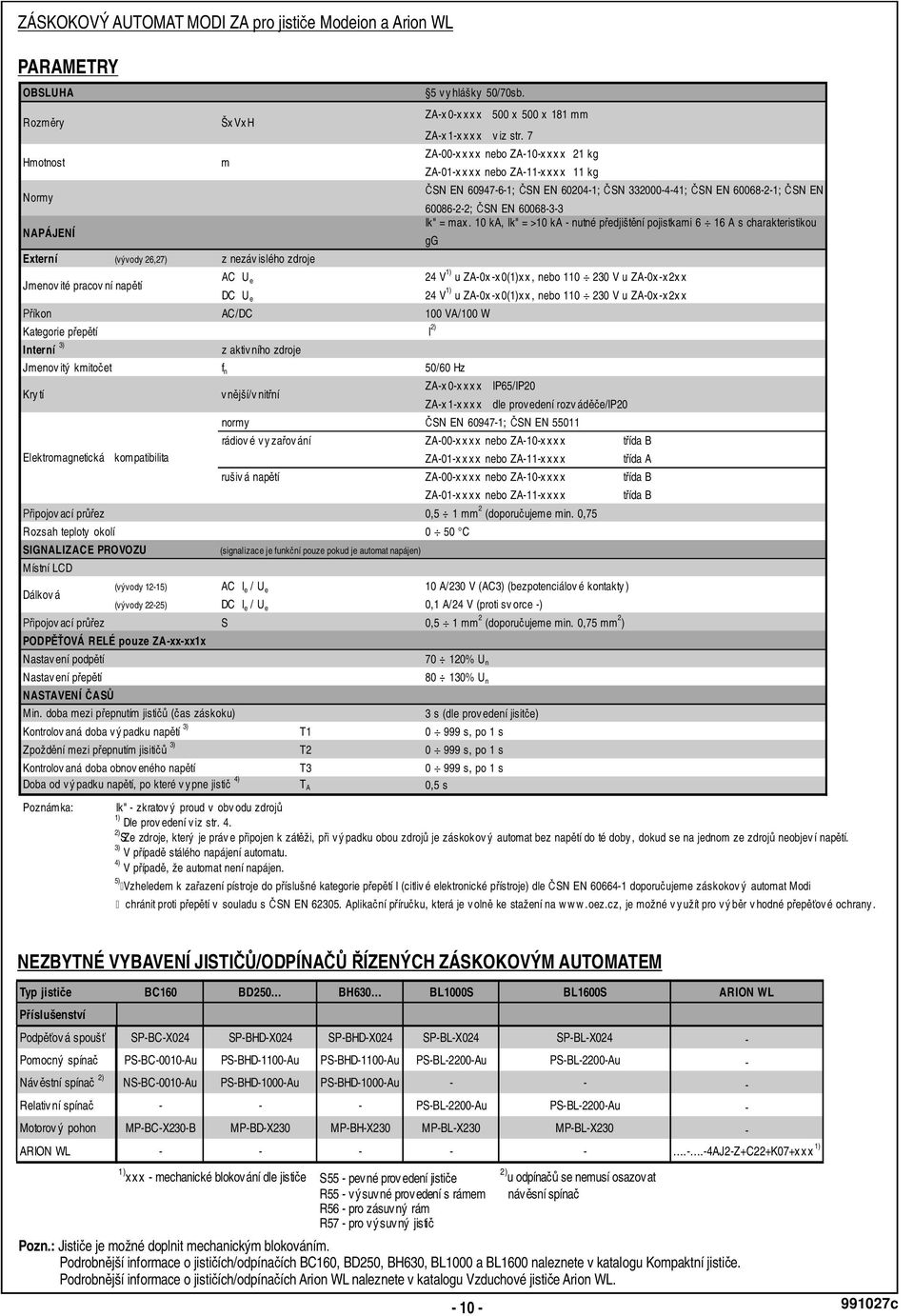

10 PARAMETRY OBSLUHA Rozm ry Hmotnost Normy NAPÁJENÍ Externí (vývody 26,27) z nezáv islého zdroje Jmenov ité pracov ní nap tí AC U e 24V 1) u ZA-0x -x0(1)xx, nebo V u ZA-0x-x2x x DC U e 24V 1) u ZA-0x -x0(1)xx, nebo V u ZA-0x-x2x x íkon AC/DC 100 VA/100 W Kategorie p ep tí I 2) Interní 3) z aktiv ního zdroje Jmenov itý kmito et f n 50/60 Hz Kry tí Elektromagnetická normy rádiov é vy za ování ZA-x 0-x xx x ZA-x 1-x xx x IP65/IP20 dle provedení rozv ád e/ip20 ZA-00-x x xx nebo ZA-10-x xx x ZA-01-x x xx nebo ZA-11-x xx x ída A rušiv á nap tí ZA-00-x x xx nebo ZA-10-x xx x ída B ZA-01-x x xx nebo ZA-11-x xx x ipojov ací pr ez 0,5 1mm 2 (doporu ujeme min. 0,75 Rozsah teploty okolí 0 50 C SIGNALIZACE PROVOZU Místní LCD Dálkov á ipojov ací pr ez Nastavení podp tí Nastavení p ep tí NASTAVENÍ AS (vývody 12-15) (vývody 22-25) Zpožd ní mezi p epnutím jisiti 3) S T1 T2 3 s (dle provedení jisit e) 0 999s,po1s 0 999s,po1s Kontrolov aná doba obnov eného nap tí T s,po1s Doba od vý padku nap tí, po které v ypne jisti 4) T A 0,5s Poznámka: kompatibilita PODP OVÁ RELÉ pouze ZA-xx-xx1x Min. doba mezi p epnutím jisti as záskoku) Kontrolov aná doba vý padku nap tí 3) ŠxVxH m vn jší/v nit ní (signalizace je funk ní pouze pokud je automat napájen) AC I e /U e DC I e /U e 5 vy hlášky 50/70sb. ZA-x 0-x xx x ZA-x1-xxxx viz str x 500 x 181 mm ZA-00-x x xx nebo ZA-10-x xx x ZA-01-x x xx nebo ZA-11-x xx x % U n Ik" - zkratov ý proud v obv odu zdroj 1) Dle prov edení viz str. 4. 2) SZe zdroje, který je práv e p ipojen k zát ži, p i vý padku obou zdroj je záskokov ý automat bez nap tí do té doby, dokud se na jednom ze zdroj neobjev í nap tí. 3) V p ípad stálého napájení automatu. 4) V p ípad, že automat není napájen. 5) Vzheledem k za azení pístroje do p íslušné kategorie p ep tí I (citliv é elektronické p ístroje) dle SN EN doporu ujeme záskokov ý automat Modi chránit proti p ep tí v souladu s SN EN Aplika ní p íru ku, která je voln ke stažení na w w w.oez.cz, je možné v yužít pro vý b r v hodné p ep ové ochrany. 21 kg 10 A/230 V (AC3) (bezpotenciálov é kontakty ) 0,1 A/24 V (proti sv orce -) 0,5 1 mm 2 (doporu ujeme min. 0,75 mm 2 ) % U n 11 kg SN EN ; SN EN ; SN ; SN EN ; SN EN ; SN EN Ik" = max. 10 ka, Ik" = >10 ka - nutné p edjišt ní pojistkami 6 16 A s charakteristikou gg SN EN ; SN EN ída B ída B NEZBYTNÉ VYBAVENÍ JISTI /ODPÍNA ÍZENÝCH ZÁSKOKOVÝM AUTOMATEM Typ jisti e BC160 BD250 BH630 BL1000S BL1600S ARION WL íslušenství Podp ov á spouš SP-BC-X024 SP-BHD-X024 SP-BHD-X024 SP-BL-X024 SP-BL-X024 - Pomocný spína PS-BC-0010-Au PS-BHD-1100-Au PS-BHD-1100-Au PS-BL-2200-Au PS-BL-2200-Au - Náv stní spína 2) NS-BC-0010-Au PS-BHD-1000-Au PS-BHD-1000-Au Relativ ní spína PS-BL-2200-Au PS-BL-2200-Au - Motorov ý pohon MP-BC-X230-B MP-BD-X230 MP-BH-X230 MP-BL-X230 MP-BL-X230 - ARION WL AJ2-Z+C22+K07+x x x 1) 1) xxx - mechanické blokování dle jisti e S55 - pevné prov edení jisti e R55 - výsuvné provedení s rámem R56 - pro zásuvný rám R57 - pro výsuvný jisti Pozn.: Jisti e je možné doplnit mechanickým blokováním. Podrobn jší informace o jisti ích/odpína ích BC160, BD250, BH630, BL1000 a BL1600 naleznete v katalogu Kompaktní jisti e. Podrobn jší informace o jisti ích/odpína ích Arion WL naleznete v katalogu Vzduchové jisti e Arion WL ) u odpína se nemusí osazovat náv sní spína

11 SCHÉMA Zapojení pro BC T L3 L2 L1 N PE G L1 L2 L3 N PE SA2 F F L+N- 1.BC XT0 1L1 1L2 1L L1 2L2 2L BC BC 9 8 ZA BC SP-BC-X SA PE N MP-BC-X230-B H1 H2 H3 H4 H5H6 H7 MP-BC-X230-B SB1 L+ N- N- N- L1 L2 L3 N PE Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg Nastavení režimu ovládání motorového pohonu 0 N ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-3 - signalizace funkce ZA -AC230V10 A (AC3) H4 - signál pro zapnutí generátoru H5 - signál zapnut zdroj 1 H6 - signál zapnut zdroj 2 H7 - signál chyba 26(L+), 27(N-) - externí napájení z nezávislého zdroje - AC/DC 24 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 230 V / DC 220 V u ZA-xx-x2xx SB1 - stop tla ítko (standardn s propojkou) SA2 - možnost p ipojení revizního tla ítka BC160 - jisti zdroje 1 SP-BC-X024 2.PS-BC-0010-Au 3.PS-BC-0010-Au 1.NS-BC-0010-Au MP-BC-X230-B 2.BC160 - jisti zdroje 2 SP-BC-X024 2.PS-BC-0010-Au 3.PS-BC-0010-Au 1.NS-BC-0010-Au MP-BC-X230-B - podp ová spouš - pomocný spína - pomocný spína - náv stní spína - motorový pohon - podp ová spouš -pomocný spína - pomocný spína - náv stní spína - motorový pohon Z - zát ž Poznámka: i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj - svorky 1 a 2; 2. zdroj - svorky 101 a 102). -11-

12 SCHÉMA Zapojení pro BD a BH T L3 L2 L1 N PE SA2 G L1 L2 L3 N PE F F L+N- 1.BD BH BD BH XT0 1L1 1L2 1L ZA 2L1 2L2 2L BD BH BD BH SP-BHD-X SP-BHD-X SA MP-BD-X230 MP-BH-X230 PE N H1 H2 H3 H4H5H6 H MP-BD-X230 MP-BH-X230 SB1 L+ N- N- N- L1 L2 L3 N PE Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-3 - signalizace funkce ZA -AC 230 V 10 A (AC3) H4 - signál pro zapnutí generátoru H5 - signál zapnut zdroj 1 H6 - signál zapnut zdroj 2 H7 - signál chyba 26(L+), 27(N-) - externí napájení z nezávislého zdroje - AC/DC 24 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 230 V / DC 220 V u ZA-xx-x2xx SB1 - stop tla ítko (standardn s propojkou) SA2 - možnost p ipojení revizního tla ítka 1.BD250 (1.BH630 ) - jisti zdroje 1 SP-BHD-X024 3.PS-BHD-1100-Au 1.PS-BHD-1000-Au MP-BD-X230 (MP-BH-X230) 2.BD250 (2.BH630 ) - jisti zdroje 2 SP-BHD-X024 3.PS-BHD-1100-Au 1.PS-BHD-1000-Au MP-BD-X230 (MP-BH-X230) - podp ová spouš - pomocný spína - náv stní spína - motorový pohon - podp ová spouš - pomocný spína - náv stní spína - motorový pohon Z - zát ž Poznámka: i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj - svorky 1 a 2; 2. zdroj - svorky 101 a 102). -12-

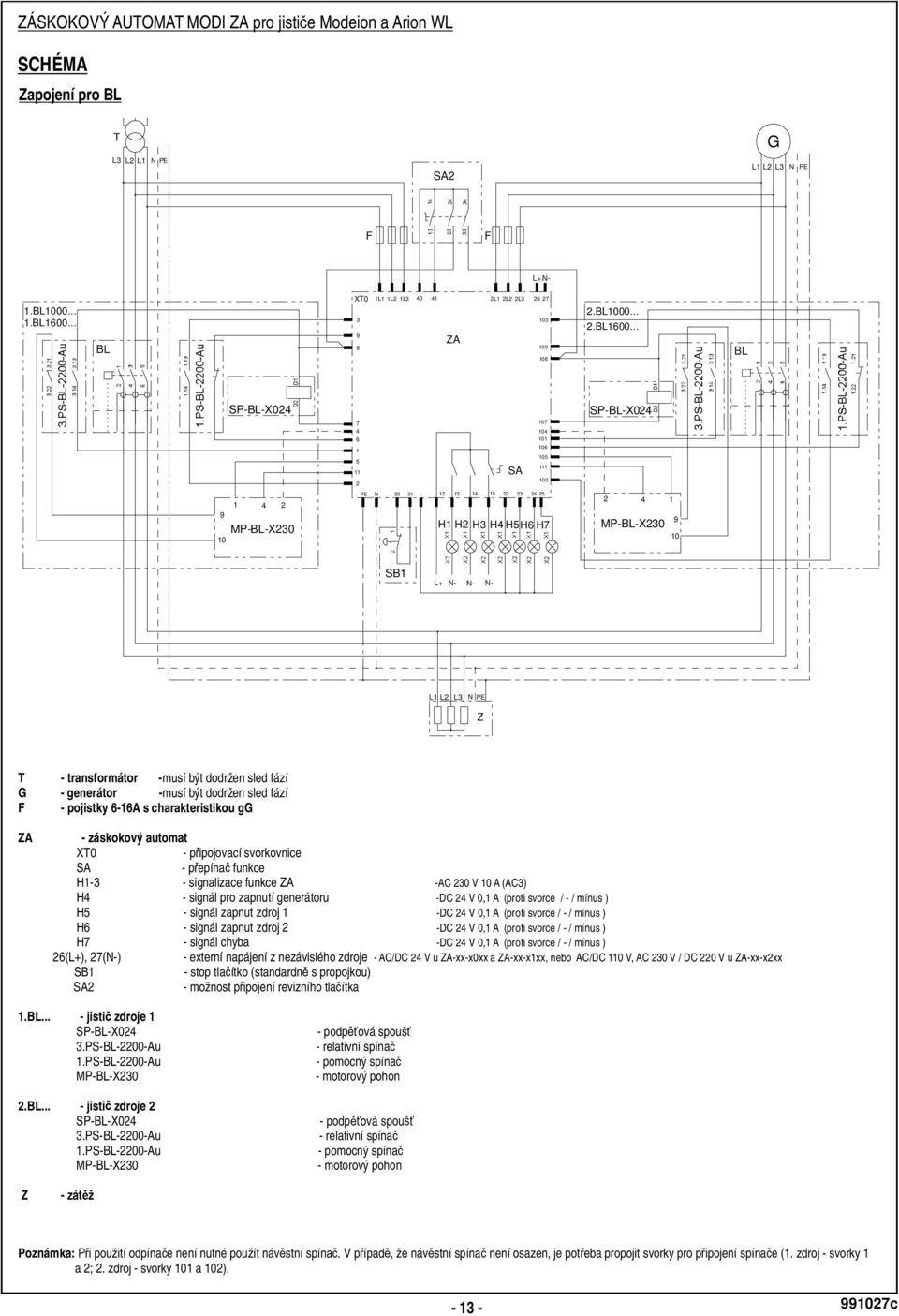

13 SCHÉMA Zapojení pro BL T L3 L2 L1 N PE SA2 G L1 L2 L3 N PE F F L+N- 1.BL BL BL XT0 1L1 1L2 1L ZA 2L1 2L2 2L BL BL BL SP-BL-X SP-BL-X SA MP-BL-X230 PE N H1 H2 H3 H4 H5H6 H MP-BL-X SB1 L+ N- N- N- L1 L2 L3 N PE Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-3 - signalizace funkce ZA -AC 230 V 10 A (AC3) H4 - signál pro zapnutí generátoru H5 - signál zapnut zdroj 1 H6 - signál zapnut zdroj 2 H7 - signál chyba 26(L+), 27(N-) - externí napájení z nezávislého zdroje - AC/DC 24 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 230 V / DC 220 V u ZA-xx-x2xx SB1 - stop tla ítko (standardn s propojkou) SA2 - možnost p ipojení revizního tla ítka 1.BL... - jisti zdroje 1 SP-BL-X024 3.PS-BL-2200-Au 1.PS-BL-2200-Au MP-BL-X230 2.BL... - jisti zdroje 2 SP-BL-X024 3.PS-BL-2200-Au 1.PS-BL-2200-Au MP-BL-X230 - podp ová spouš - relativní spína - pomocný spína - motorový pohon - podp ová spouš - relativní spína - pomocný spína - motorový pohon Z - zát ž Poznámka: i použití odpína e není nutné použít náv stní spína. V p ípad, že náv stní spína není osazen, je pot eba propojit svorky pro p ipojení spína e (1. zdroj - svorky 1 a 2; 2. zdroj - svorky 101 a 102). -13-

14 SCHÉMA Zapojení pro Arion WL T L3 L2 L1 N PE G L1 L2 L3 N PE SA2 F F L+ N- 1.ARION... X5.2 X5.1 X6.7 X6.8 1L1 1L2 1L3 XT ZA 2L1 2L2 2L ARION... X5.2 X5.1 X6.7 X X5.11 X5.12 X6.3 X6.4 X6.2 X6.1 X7.12 X7.13 X6.6 X PE N SA X5.11 X5.12 X6.3 X6.4 X6.2 X6.1 X7.12 X7.13 X6.6 X6.5 H1 H2 H3 H4H5H6 H7 SB1 L+ N- N- N- L1 L2 L3 N PE Z T - transformátor -musí být dodržen sled fází G - generátor -musí být dodržen sled fází F - pojistky 6-16A s charakteristikou gg ZA - záskokový automat XT0 - p ipojovací svorkovnice SA - p epína funkce H1-3 - signalizace funkce ZA -AC 230 V 10 A (AC3) H4 - signál pro zapnutí generátoru H5 - signál zapnut zdroj 1 H6 - signál zapnut zdroj 2 H7 - signál chyba 26(L+), 27(N-) - externí napájení z nezávislého zdroje - AC/DC 24 V u ZA-xx-x0xx a ZA-xx-x1xx, nebo AC/DC 110 V, AC 230 V / DC 220 V u ZA-xx-x2xx SB1 - stop tla ítko (standardn s propojkou) SA2 - možnost p ipojení revizního tla ítka - 1. Arion - jisti zdroje 1 X5,6,7 - konektor pro p ipojení p íslušenství (viz dokumentace jisti e Arion) 2. Arion - jisti zdroje 2 X5,6,7 - konektor pro p ipojení p íslušenství (viz dokumentace jisti e Arion) Z - zát ž Poznámka: P i použití odpína e není nutné použít signaliza ní spína vypnuto nadproudovou spouští. V p ípad, že spína není osazen je pot eba propojit svorky pro p ipojení spína e (1. zdroj - svorky 1 a 2; 2. zdroj - svorky 101 a 102). -14-

15 ZÁSKOKOVÝ AUTOMAT MOD ZA pro jisti e Modeion a Arion WL FUNKCE A NASTAVENÍ Funkce: ur uje automatický nebo manuální provoz (Nastavuje se oto ným p epína em) Režim: ur uje prioritu zdroj v automatickém provozu (Nastavuje se ovládacími tla ítky automatu) Poloha 3 - Automatický provoz Funkce: 1)AUTOMATICKÝ PROVOZ AUTOMATICKÝ ZÁSKOK (poloha p epína e 3, signalizace H3) ZAumí pracovat ve t ech režimech, které jsou voleny pomocí ovládacích tla ítek na displeji. Je možno nastavit, zda jsou zdroje: ar ) ovnocenné b) Prioritu má 1. zdroj cp ) rioritu má 2. zdroj a dále je mož né nastavit min. dobu mezi p epnutím zdroj (T 2) a asy pro detekci p ítomnosti nap tí (T3) a výpadku napájení (T ). 1 Poloha 0 - Jisti vypnutý Poloha 1 - manuální provoz 1. zdroje Poloha 2 - manuální provoz 2. zdroje Režim: a) ROVNOCENNÉ ZDROJE (Režim ur ený p edevším pro napájení ze dvou transformátor ) - viz asový diagram 1 a 2 Zát žmuže být napájena trvale z kteréhokoli zdroje. Pokud dojde k výpadku nap tí zdroje, ze kterého je napájena zát ž, dojde k odpojení zdroje od zát že a k p ipojení druhého zdroje. Po obnovení nap tí zdroje, ze kterého byla vodn zát žnapájená, z stává k zát ži i nadále p ipojen druhý zdroj, protože automat pracuje v rovnocenném 1) režimu. P epnutí na první zdroj je možné ru n (p epnutím p epína e z polohy 3 postupn do polohy 0 3 ) nebo automaticky po ztrát nap tí druhého zdroje. b) PRIORITA 1. ZDROJE (Režim ur ený p edevším pro napájení zát že z transformátoru jako hlavního zdroje a generátoru jako záložního zdroje 1. zdroj transformátor, 2. zdroj generátor) - viz asovýdiagram 3 a 4 Zát žje napájená trvale z hlavního zdroje (transformátoru). Pokud dojde k výpadku nap tí, dojde k automatickému odpojení hlavního zdroje od zát že a aktivuje se signál pro zapnutí generátoru. Po nab hnutí generátoru dojde k automatickému p ipojení generátoru k zát ži. Po obnovení nap tí hlavního zdroje dojde k automatickému p epnutí zdroj a zát žje op t trvale napájena z hlavního zdroje. c) PRIORITA 2. ZDROJE - obdoba režimu PRIORITA1. ZDROJE, zdroje jsou však v opa némpo adí 1.zdroj generátor 2.zdroj transformátor 2) MANUÁLNÍ PROVOZ - Provoz pouze na 1. z droj (poloha p epína e 1, signalizace H1) Zát žje trvale napájena z prvního zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát že. Zdroj z stane odpojen i po obnovení jeho nap tí. 1) ipojit zdroj je možné pouze ru n (p epnutím p epína e z polohy 1 postupn do polohy 0-1). 3) MANUÁLNÍ PROVOZ - Provoz pouze na 2. z droj (poloha p epína e 2, signalizace H2) Zát žje trvale napájena z druhého zdroje a pokud dojde k výpadku nap tí, dojde k automatickému odpojení zdroje od zát že. Zdroj z stane odpojen i po obnovení jeho nap tí. 1) ipojit zdroj je možné pouze ru n (p epnutímp epína e z polohy 2 postupn do polohy 0-2 ). 4)MANUÁLNÍ PROVOZ - 1. zdroji 2. zdrojje vypnut (poloha p epína e 0) 1) v poloze p epína e 0 je nutné dodržet pauzu min. 2 s p ed další manipulací s p epína em -15-

16 FUNKCE A NASTAVENÍ Nastavení podp ových relé (pouze provedení ZA-xx-xx1x) ZA sleduje úrove nap tí zdroj, výpadky a sled fází pomocí podp ových relé. Na t chto relé lze nastavit úrove ep tí (podp tí), na kterou má ZA reagovat v rozmezí + 30% / -20%, v p ípad zajišt ní trvalého napájení systému z druhého nebo záložního zdroje je možno nastavit toleranci sledovaného nap tí na +/- 30%. Zpožd ní sepnutí kontaktu podp ového relé je nastaveno z výroby a nelze ho m nit. Nastavení p ep tí 1. zdroje Nastavení podp tí 1. zdroje Nastavení p ep tí 2. zdroje Nastavení podp tí 2. zdroje Podp ová relé Nastavení kontrastu displaye ZA Po nabootování ( asový limit do automatického nab hnutí hlavní obrazovky standardn 3 vte iny, pokud nestihneme, lze kontrast nastavit až p i restartu ZA) zvolíme Control Panel OP Contrast UP nebo DOWN Nastavení parametr Všechny parametry jsou zablokovány heslem. Po zadání hesla jsou p ístupné všechny volby parametr do té doby, nežje ukon en režim nastavení parametr. Do menu nastavení parametr se vstupuje stisknutím klávesy F1 na ovládacím panelu. Poté je nutné zadat heslo. Heslo se skládá ze 4 íslic. Ty zadáte na klávesnici, která se zobrazí, když kliknete do kolonky hesla. Heslo se musí potvrdit tla ítkem Enter. Poté znova stisknout klávesu F1 Parametry a zobrazí se menu nastavení parametr. Heslem je výrobní íslo záskokového automatu! Režim funkce ZA Stisknutím p íslušného tla ítka v menu parametr (Hlavní/Záložní, Rovnocenné, Záložní/Hlavní) je nastavován požadovaný režim. Aktuální režim je zobrazen v kolonce. Ovládací panel - hlavní obrazovka Nastavení as ZA V menu parametr se nastavují 3 asy: T1 - as, po který musí trvat chyba na zdroji, aby byla považována za výpadek. T2 - as, po který musí být zát ž bez nap tí, tedy as mezi p epnutím jisti. T3 - as, po který musí být zdroj obnoven, aby byl považován za dobrý. Ukon ení nastavení parametr Pro návrat na hlavní obrazovku slouží klávesy F2-4. Ovládací panel - nastavení parametr Propojení s ídící jednotkou ZA ipojení napájení ze ZA Uzemn ní -16-

17 ASOVÉ DIAGRAMY asový diagram 1 Funkce: automatický záskok Režim: rovnocenný (1. zdroj transformátor, 2. zdroj transformátor), Napájení ZA: z aktivního zdroje U Q U Q UZ U T1 T2 T3 T T1 T1 T2 T2 na A nap tí 1. transformátoru jisti 1. transformátoru nap tí 2. transformátoru jisti 2. transformátoru nap tí na zát ži napájení automatu kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí doba od výpadku nap tí, po které vypne jisti v p ípad, že automat není napájen pozn.: asy T, T, T jsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i 2. zdroji je nap tí. Zát ž je napájena z 1. zdroje. 1. automatický záskok: Pokud dojdek výpadku U nadobu min. T, dojde k automatickému vypnutí QT a je-li p ítomno U alespo min. po dobu T 3, dojde po ase T 2 k automatickému zapnutíqt2. Protože ZA pracuje v reži- mu rovnocenných zdroj, z stává QT 2. zapnut ipoobnovení UT1 nadobu delší nežt 3. Pokud dojde k výpadku U, na dobu kratší než T, ZA na tento výpadek nap tí nereaguje. T2 1 T1 1 1 t2 2. automatický záskok: Pokud dojdek výpadku UT2nadobu delší než T 1, dojde k automatickému vypnutí QT2aje-li p ítomno U již min. po dobu T, dojde po ase T k automatickému zapnutí Q. T1 3 2 T1 3. automatický záskok: Pokud dojdek výpadku UT1 a není p ítomno U T2, dojde po ase TA k automatickémuvypnutí Q T1. Po obnovení UT2 na dobu min.t3 dojde k automatickémuzapnutí Q T2. Podmínkou automatického zapnutí Q je dob hnutí asu T. T automatický záskok: Pokud dojdek výpadku U nadobu min. T, dojde k automatickému vypnutí Q Alespo po dobu T, dojde po ase T k automatickémuzapnutí Q. a je-li p ítomno U T2 1 T2 t1 3 2 T1 asový diagram 2 Funkce: automatický záskok Režim: rovnocenný (1. zdroj transformátor, 2. zdroj transformátor), Napájení ZA: z nezávislého externího zdroje U Q U Q UZ U T1 T2 T T1 T1 T2 T2 na 3 nap tí 1. transformátoru jisti 1. transformátoru nap tí 2. transformátoru jisti 2. transformátoru nap tí na zát ži napájení automatu kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí pozn.: asy T, T, T jsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i 2. Zdroji je nap tí. Zát ž je napájena z 1. zdroje. 1. automatický záskok: Pokud dojdek výpadku UT1 nadobu min. T 1, dojde k automatickému vypnutí QT 1 a je-li p ítomno Ut2 alespo min. po dobu T3, dojde po ase T 2k automatickému zapnutí QT2. Protože ZApracuje v re- ž imu rovnocenných zdroj, z stává QT 2. zapnut i po obnovení UT1na dobu delší než T 3. Pokud dojde k výpadku U, nadobu kratší nežt, ZA na tento výpadek nap tí nereaguje. T automatický záskok: Pokud dojdek výpadku U nadobu delší než T, dojde k automatickému vypnutí Q U již min. po dobu T, dojde po ase T k automatickému zapnutí Q. T2 1 T2 T1 3 2 T1 a je-li p ítomno 3. automatický záskok: Pokud dojdek výpadku UT1na dobumin. T 1, dojde k automatickému vypnutí Q T1. Po obnovení UT2 na dobumin. T3 dojde k automatickému zapnutíq T2. Podmínkou automatického zapnutí QT2je dob hnutí asu T automatický záskok: Pokud dojde k výpadku U na dobu min. T, dojde k automatickému vypnutí Q alespo po dobu T, dojde po ase T k automatickémuzapnutí Q. a je-li p ítomno U T2 1 T2 T1 3 2 T1-17-

18 ASOVÉ DIAGRAMY asový diagram 3 Funkce: automatický záskok Režim: priorita 1. zdroje (1. zdroj transformátor, 2. generátor), Napájení ZA: z aktivního zdroje UT QT U Q UZ U T1 T2 T3 T G G na U SG A nap tí transformátoru jisti transformátoru nap tí generátoru jisti generátoru nap tí na zát ži napájení automatu signál pro funkci generátoru kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí doba od výpadku nap tí, po které vypne jisti v p ípad, že automat není napájen pozn.: asy T, T, T jsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i je nap tí. Zát ž je napájena z 1. zdroje. 1. automatický záskok: Pokud dojde k výpadku UT na dobu min. T 1, dojde k automatickému vypnutí QTa signál prochod generátoru je aktivní. Objeví-li se UG alespo na dobu T 3, je automaticky zapnut Q G. Podmínkou pro zapnutí Q G je dob hnutí asu T2. Pokud dojde k výpadku U G, na dobu kratší než T 1, ZA na tento výpadek nap tí nereaguje. 2. automatický záskok: Pokud dojde k obnovení UTna dobu min. T 3, dojde k automatickému vypnutí QG a signál pro chod generátoru p estane být aktivní. Po ase T dojde k automatickému zapnutí Q. 2 T 3. automatický záskok: Pokud dojde k výpadku UTna dobu min. T 1, dojde k automatickému vypnutí QTa signál pro chod generátoru je aktivní. Pokud dojde k obnovení UTna dobu min. T3 ív než se objeví UGna do- bu min. T3, dojde k automatickému zapnutí Q T. Podmínkou automatického zapnutí Q T je dob hnutí asu T. 2 asový diagram 4 Funkce: automatický záskok Režim: priorita 1. zdroje (1. zdroj transformátor, 2. generátor), Napájení ZA: z nezávislého UT QT UG Q UZ U T1 T2 T na 3 G U SG nap tí transformátoru jisti transformátoru nap tí generátoru jisti generátoru nap tí na zát ži napájení automatu signál pro funkci generátoru kontrolovaná doba výpadku nap tí min. doba mezi p etnutím jisti kontrolovaná doba obnoveného nap tí pozn.: asy T, T, T jsou nastavitelné POPIS FUNKCE Výchozí stav: Na 1. zdroji i je nap tí. Zát ž je napájena z 1. zdroje. 1. automatický záskok: Pokud dojde k výpadku UT na dobu min. T 1, dojde k automatickému vypnutí QTa signál prochod generátoru je aktivní. Objeví-li se UG alespo na dobu T 3, je automaticky zapnut Q G. Podmínkou pro zapnutí Q G je dob hnutí asu T 2. Pokud dojde k výpadku U G, na dobu kratší než T1, ZA na tento výpadek nap tí nereaguje. 2. automatický záskok: Pokud dojde k obnovení UTna dobu min. T 3, dojde k automatickému vypnutí QG a signál pro chod generátoru p estane být aktivní. Po ase T dojde k automatickému zapnutí Q. 2 T 3. automatický záskok: Pokud dojde k výpadku UTna dobu min. T 1, dojde k automatickému vypnutí QTa signál pro chod generátoru je aktivní. Pokud dojde k obnovení UTna dobu min. T3 ív než se objeví UGna do- bu min. T3, dojde k automatickému zapnutí Q T. Podmínkou automatického zapnutí QT je dob hnutí asu T

19 VÝPIS HLÁŠENÍ ÍDÍCÍHO SYSTÉMU CHYBY Nelze zapnout jisti 1 Nepoda ilo se zapnout jisti 1 b hem asu Tz (nastav eného v programu ZA, není v olitelný ). Nelze zapnout jisti 2 Nepoda ilo se zapnout jisti 2 b hem asu Tz (nastav eného v programu ZA, není v olitelný ). Nelze v y pnout jisti 1 Nepoda ilo se v y pnout jisti 1 b hem asu Tv (nastav eného v programu ZA, není v olitelný ). Nelze v y pnout jisti 2 Nepoda ilo se v y pnout jisti 2 b hem asu Tv (nastav eného v programu ZA, není v olitelný ). Jisti 1 v y pnul spouští Spouš jisti e 1 v y bav ila, pouze s jisti i BC/BD/BH/Arion. Jisti 2 v y pnul spouští Spouš jisti e 2 v y bav ila, pouze s jisti i BC/BD/BH/Arion. Chybajisti e1 Spouš jisti e 1 v y bav ila nebo jiná porucha jisti e, pouze s jisti i BL. Chybajisti e2 Spouš jisti e 2 v y bav ila nebo jiná porucha jisti e, pouze s jisti i BL. Jisti 1 samov oln v y pnul Došlo k v y pnutí jisti e 1 bez pov elu ZA, nejedná se o v y bav ení spouští. Jisti 2 samov oln v y pnul Došlo k v y pnutí jisti e 2 bez pov elu ZA, nejedná se o v y bav ení spouští. Chy ba p epína e zm na p i v ý padku i v ý padku napájení ZA došlo ke zm polohy p epína e funkcí. Zdroj 1 by l mimo toleranci Zdroj.1 by l mimo toleranci nebo m l v ý padek. Zdroj 2 by l mimo toleranci Zdroj.2 by l mimo toleranci nebo m l v ý padek. JISTI E Jisti e vypnuty Záskokov ý automat je v y pnut. Jisti 1 zapnut Zát ž je napájena ze zdroje 1. Jisti 2 zapnut Zát ž je napájena ze zdroje 2. EPÍNA Poloha 0 - Vy pnuto Poloha 1 - Trv ale 1 Poloha 2 - Trv ale 2 Poloha 3 - Automat REŽIM Zdroj 1 hlav ní - zdroj 2 záložní Rov nocenné zdroje Zdroj 2 hlav ní - zdroj 1 záložní Jisti e v y pnuty, reset sy stému (nulov ání chy bov ý ch hlášení). Trv ale sepnut jisti 1, (p i v ý padku nap tí nedojde k záskoku). Trv ale sepnut jisti 2, (p i v ý padku nap tí nedojde k záskoku). Automatický chod, jisti e jsou ízeny sy stémem MODI. Režim hlav ní/záložní v iz Funkce automatického záskoku. Režim rov nocenný ch zdroj v iz Funkce automatického záskoku. Režim hlav ní/záložní v iz Funkce automatického záskoku. ZDROJE Oba zdroje mimo Zdroj 1 OK / Zdroj 2 mimo Zdroj 1 mimo / Zdroj 2 OK Zdroj 1 by l mimo Zdroj 2 by l mimo Oba zdroje OK Oba zdroje jsou mimo nastav enou toleranci nebo m ly v ý padek nap tí. Zdroj 1 je v toleranci a zdroj 2 má v ý padek nap tí nebo není v toleranci. Zdroj 2 je v toleranci a zdroj 1 má v ý padek nap tí nebo není v toleranci. Zdroj 1 by l mimo nastav enou toleranci nebo m l v ý padek nap tí. Zdroj 2 by l mimo nastav enou toleranci nebo m l v ý padek nap tí. Oba zdroje jsou v toleranci nap tí. -19-

20 UVEDENÍ DO PROVOZU, ZÁVADY A JEJICH ODSTRAN NÍ 1) UVEDENÍ DO PROVOZU: - P epnout p epína funkce SA do polohy 0. - V p ípad, že je ZA v provedení s m ením podp tí/p ep tí a sledu fází (ZA-xx-xx1x), nastavit horní zelený trimr na m ících relé KA1, KA2 na základní hodnotu + 10%, dolní zelený trimr na hodnotu 10%. - Zapnout oba sledované zdroje, zm it nap tí na svorkách 1L1-2L3 svorkovnice XT0, v p ípad, že jsou výstupy zdroje vyvedeny ve ty vodi ové soustav (3 fáze + PEN), je nutné propojit svorky N a PE na svorkovnici Xt0. - Po p ivedení nap tí ze zdroj na svorkovnici XT0 se na displeji zobrazí nápis Jisti e vypnuty, Oba zdroje OK. - Provést kontrolu nastavení parametr pomocí displeje ídící jednotky. NASTAVENO Z VÝROBY : Režim - nastaven na hlavní/záložní. T1 - as, po který musí trvat chyba na zdroji, aby byla považována za výpadek - nastaven na 0 s. T2 - as, po který musí být zát ž bez nap tí, tedy as mezi p epnutím jisti - nastaven na 0 s. T3 - as, po který musí být zdroj obnoven, aby byl považován za dobrý - nastaven na 0 s. 2) ODZKOUŠENÍ FUNKCE: - P epnout p epína funkce dále jen SA do polohy 1 trvale zdroj ZA musí zapnout jisti prvního zdroje a zobrazit hlášení Jisti 1 zapnut. - P epnout p epína SA do polohy 0 vypnuto, zapnutý jisti musí vypnout, v této poloze je nutné setrvat alespo 2 s, aby došlo k resetu ídící jednotky. - P epnout p epína SA do polohy 2 trvale zdroj ZA musí zapnout jisti druhého zdroje a zobrazit hlášení Jisti 2 zapnut. - P epnout p epína SA do polohy 0 vypnuto, zapnutý jisti musí vypnout, v této poloze je nutné setrvat alespo 2 s, aby došlo k resetu ídící jednotky. - P epnout p epína SA do polohy 3 automatický chod. - ZA musí zapnout jisti hlavního zdroje a zobrazit hlášení Jisti 1 zapnut a Oba zdroje OK. - Vypnout hlavní zdroj (možno nasimulovat vypnutím jisti e FA1 na panelu ZA), jisti hlavního zdroje QT1 musít2vypnout* a zapnout* jisti záložního zdroje Q ZA musí zobrazit hlášení Zapnut jisti 2 a Zdroj 1 mimo / Zdroj 2 OK. - Zapnout hlavní zdroj (v p ípad simulace výpadku zapnout jisti FA1 ) v p ípad, že je funkce ZA nastavena na hlavní/záložní, musí vypnout* jisti záložního zdroje QT2 a zapnout* jisti hlavního zdroje Q T1, nakonec se zobrazí hlášení Zapnut jisti 1 a Oba zdroje OK, v p ípad, že je funkce ZA nastavena na Rovnocenné zdroje, musí z stat zapnut jisti záložního zdroje Q T2, k p echodu na hlavní zdroj dojde až p i výpadku nap tí záložního zdroje (možno nasimulovat vypnutím jisti e FA2 na panelu ZA), po p echodu na hlavní zdroj* zobrazí se hlášení Zapnut jisti 1. - P epnout p epína SA do polohy 0 vypnuto, zapnutý jisti musí vypnout, v této poloze je nutné setrvat alespo 2sec., aby došlo k resetu ídící jednotky. as pro p epnutí zdroj, tedy as od okamžiku výpadku nap tí aktivního zdroje do okamžiku zapnutí zálohy, je sou tem reak ních as ídící jednotky, st ádání jisti e a p ednastavených as v menu ZA. -20-

21 -21-
