1 Měřicí a řídicí technika 3. přednáška Obsah přednášky: Přehled snímačů teploty Principy, vlastnosti a použití dotykových snímačů teploty bezdotykových snímačů teploty Teplota je jednou z nejdůležitějších veličin ovlivňujících téměř všechny stavy a procesy v přírodě. Při měření teploty se měří obecně jiná veličina A, která je na teplotě závislá podle určitého vztahu A = f (t), který lze číselně vyjádřit. K měření teploty se využívá celá řada funkčních principů. Ústav fyziky a měřicí techniky Karel Kadlec 1 Přehled technických teploměrů Skupina Typ teploměru Princip měření Teplotní rozsah (C) plynový změna tlaku Dilatační tenzní změna tenze par teploměry kapalinový změna objemu kovový délková roztažnost termoelektrické termoelektrický jev odporové kovové změna elektrického odporu Elektrické odporové teploměry změna elektrického odporu polovodičové diodové změna prahového napětí teploměrná tělíska bod tání Speciální teploměrné barvy změna barvy teploměry optovláknové změna amplitudy či fáze při šíření senzory nebo odrazu světla širokopásmové zachycení veškerého teplotního pyrometry záření Bezdotykové teploměry úzkopásmové zachycení úzkého svazku pyrometry teplotního záření poměrové srovnání dvou svazků teplotního pyrometry záření termokamera snímání teplotního obrazu tělesa Speciální teploměry Teploměrné barvy na bázi kapalných krystalů (termochromní kapalné krystaly) kapalné krystaly cholesterického typu, u nichž dochází k vratným změnám orientace se změnou teploty na bázi organických molekulárních komplexů dochází ke změně barvy při tzv. teplotě zvratu příprava termochromních tiskových barev např. pro etikety (termocitlivá látka je uzavřena do mikrokapsule) Optovláknové senzory teploty využívají změnu šíření světla optickým vláknem nebo odrazu světla na konci vlákna v závislosti na změně teploty pro aplikace, kde tradiční teploměry nelze použít (např. měření teploty v mikrovlnných troubách) 3 3_MRT_2016_Teplota 1 K. Kadlec,

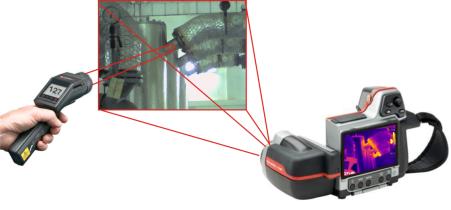

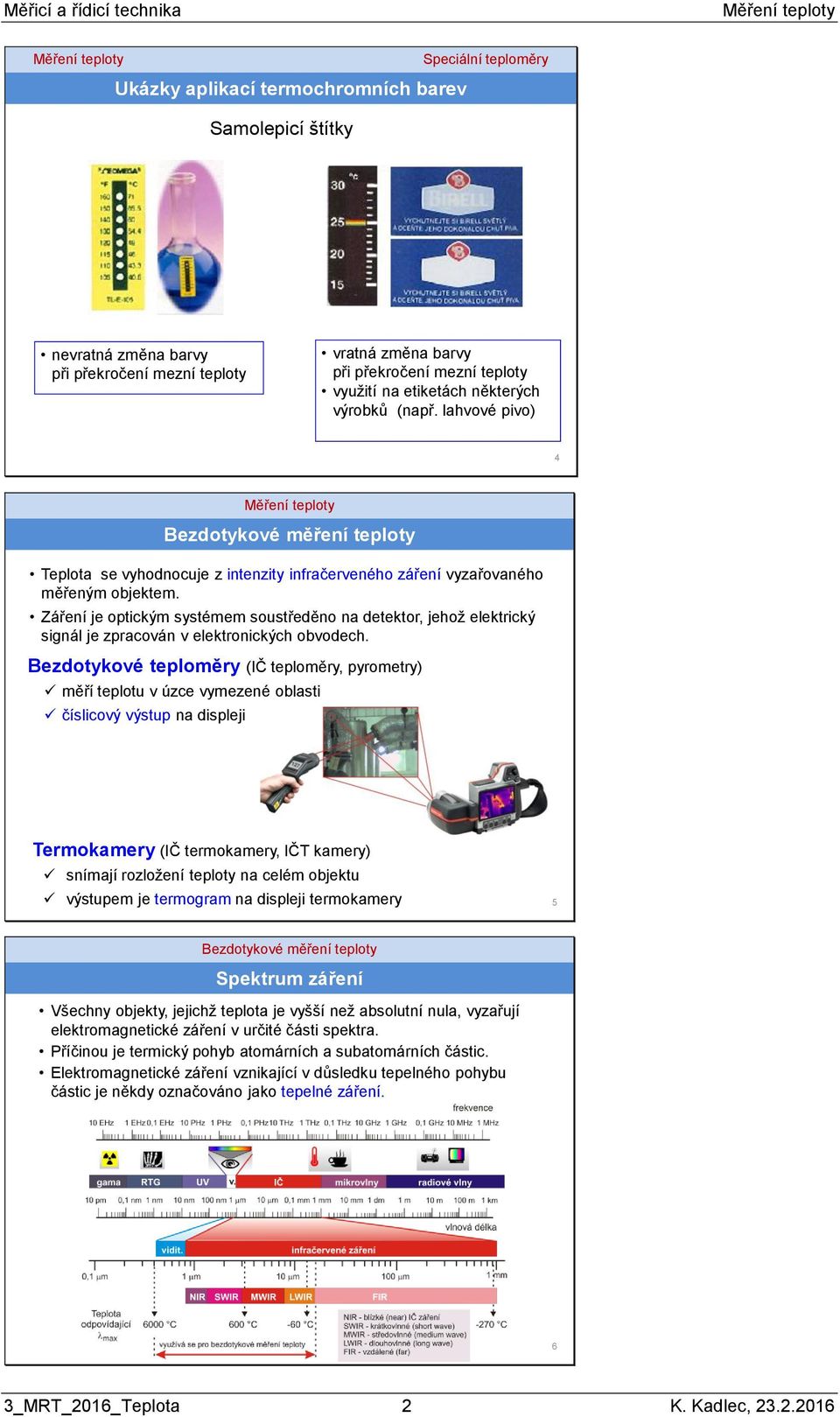

2 Speciální teploměry Ukázky aplikací termochromních barev Samolepicí štítky nevratná změna barvy při překročení mezní teploty vratná změna barvy při překročení mezní teploty využití na etiketách některých výrobků (např. lahvové pivo) 4 Aplikace elektrických senzorů teploty Bezdotykové měření teploty Teplota se vyhodnocuje z intenzity infračerveného záření vyzařovaného měřeným objektem. Záření je optickým systémem soustředěno na detektor, jehož elektrický signál je zpracován v elektronických obvodech. Bezdotykové teploměry (IČ teploměry, pyrometry) měří teplotu v úzce vymezené oblasti číslicový výstup na displeji Termokamery (IČ termokamery, IČT kamery) snímají rozložení teploty na celém objektu výstupem je termogram na displeji termokamery 5 Spektrum záření Všechny objekty, jejichž teplota je vyšší než absolutní nula, vyzařují elektromagnetické záření v určité části spektra. Příčinou je termický pohyb atomárních a subatomárních částic. Elektromagnetické záření vznikající v důsledku tepelného pohybu částic je někdy označováno jako tepelné záření. 6 3_MRT_2016_Teplota 2 K. Kadlec,

3 Teoretický popis dějů při vyzařování Černé těleso teoretický objekt, při dané teplotě vyzáří nejvyšší možné množství energie a naopak pohltí veškerou energii, která na něj dopadá. Intenzita vyzařování M (W m -2 ) d Φ M ds - zářivý tok (W), S - plocha povrchu zdroje záření (m 2 ) Intenzita vyzařování má integrální charakter a skládá se z příspěvků při jednotlivých vlnových délkách. M 0 M d M - spektrální hustota intenzity vyzařování (W m -3 ) - vlnová délka (m) M vyjadřuje intenzitu vyzářenou v jednotkovém intervalu vlnových délek (podíl intenzity vyzařování v malém intervalu vlnových délek a tohoto intervalu) 7 Planckův zákon 5 2 M0, λ c1 λ exp 1 Teoretický popis dějů při vyzařování c T λ 1 M 0 - spektrální hustota vyzařování černého tělesa Wienův zákon posuvu konst max T konst = µmk celková intenzita vyzařování je vyjádřena plochou pod křivkou pro danou teplotu intenzita vyzařování výrazně klesá s klesající teplotou 8 Stefanův-Boltzmannův zákon Integrací vztahu podle Planckova zákona přes všechny vlnové délky dostaneme Stefanův-Boltzmannův zákon pro černé těleso M 0 = T 4 = 5, [W m -2 K -4 ] Reálné těleso vyzařuje i pohlcuje méně než černé těleso M = M 0 M 0 Spektrální emisivita poměr intenzity vyzařování objektu k intenzitě vyzařování černého tělesa při dané teplotě a vlnové délce Selektivní zářiče tělesa, která mají pro různou vlnovou délku různou emisivitu Šedá tělesa tělesa s konstantní emisivitou v širokém rozsahu vlnových délek, nejvhodnější pro bezdotykové měření teploty M 9 3_MRT_2016_Teplota 3 K. Kadlec,

4 Vyzařování a emisivita tří druhů zářičů Vyzařování těles a emisivita Emisivita pro vybrané povrchy (pro = 7 = 14 µm) Charakteristika Teplota Emisivita povrchu ( C) Černý lak matný ,96 0,98 Lidská pokožka 32 0,96 0,98 Voda 20 0,96 Cihla (červená) 20 0,93 Papír (bílý, matný) 20 0,93 Dřevo hoblované 20 0,8 0,9 Železo zoxidované 100 0,74 Železo lesklé 150 0,16 Měď leštěná 100 0,03 Při bezdotykovém měření teploty je znalost emisivity povrchu nezbytná. Emisivita závisí obecně na vlnové délce a na teplotě, na materiálu, kvalitě povrchu a úhlu pozorování 10 Stefanův-Boltzmannův zákon pro šedé těleso Stefanův-Boltzmannův zákon pro šedé těleso emisivita šedého tělesa M = T 4 Stefanův-Boltzmannův zákon je důležitý při měření v širokém pásmu vlnových délek Zářivý tok emitovaný šedým tělesem plochy S bude: = S T 4 Při stejných teplotách šedého a černého tělesa je výsledná energie vyzařovaná šedým zářičem menší úměrně k emisivitě šedého tělesa. Je-li objekt ve stavu tepelné rovnováhy, neohřívá se ani neochlazuje, energie vyzařovaná se rovná energii pohlcované, emisivita ε se rovná pohltivosti α, podle Kirchhoffova zákona platí pro spektrální veličiny, T, T 11 Emisivita, pohltivost, odrazivost, propustnost ve stavu tepelné rovnováhy emisivita se rovná pohltivosti černé těleso maximálně vyzařuje i maximálně pohlcuje záření ( = = 1) při teplotě tělesa větší než teplota okolí převažuje vyzařování energie nad jejím pohlcováním a obráceně u šedého tělesa jsou emisivita i pohltivost vždy menší než 1 Existují tři jevy, které se projevují u reálných objektů: pohltivost (absorbance) poměr pohlceného a dopadajícího toku záření odrazivost (reflektance) poměr odraženého a dopadajícího toku záření propustnost (transmitance) poměr prostupujícího a dopadajícího toku záření 12 3_MRT_2016_Teplota 4 K. Kadlec,

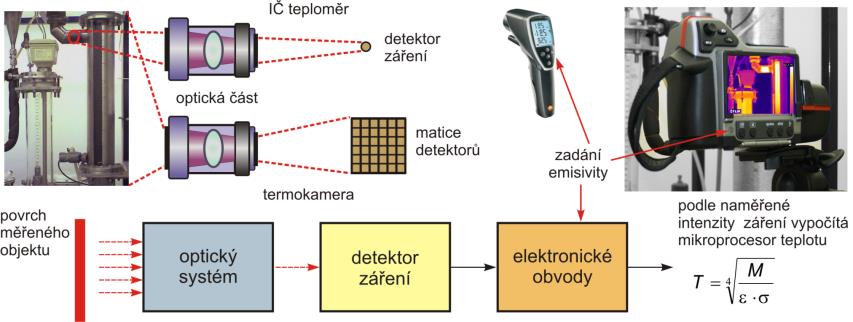

5 Emisivita, pohltivost, odrazivost, propustnost součet tří faktorů je vždy roven jedné: analogický vztah platí i pro emisivitu: 1 1 nepropustné materiály mají propustnost = ze známé emisivity lze určit odrazivost nepropustného tělesa: čím větší bude odrazivost, tím menší bude emisivita 1 u vysoce lesklých materiálů se emisivita blíží k nule pro dokonale vyleštěný materiál, tzv. dokonalé zrcadlo platí ρ = 1 13 Přístroje pro bezdotykové měření teploty Blokové schéma IČ teploměru a termokamery zaměření a zaostření záření na senzor optická soustava musí propouštět IČ záření čočky z germania nebo zrcadlová optika využívají se různé senzory tepelné kvantové řízení procesu měření výpočet teploty podle signálu detektoru je nutno zadat potřebné korekční faktory 14 Detektory bezdotykových teploměrů Širokopásmové IČ teploměry a termokamery Vyhodnocují teplotu v širokém spektru vlnových délek. K detekci využívají tepelné senzory: baterie termočlánků (několik desítek měřicích spojů na malé ploše), bolometry (načerněné tenkovrstvé odporové senzory), pyroelektrické senzory měřicí spoje termočlánků (založeny na pyroelektrickém jevu - vyvolání náboje na elektrodách). srovnávací spoje termočlánků (průměr senzoru řádově v mm) Úzkopásmové IČ teploměry a termokamery Měří teplotu prostřednictvím záření v úzkém pásmu vlnových délek. Využívají kvantové fotonové senzory fyzikální jevy vznikající při interakci fotonů dopadajících na strukturu senzoru fotodioda, fotoodpor, fototranzistor. 15 3_MRT_2016_Teplota 5 K. Kadlec,

6 Vyhodnocení výstupního signálu Širokopásmové IČ teploměry a termokamery Teplota se vyhodnocuje podle Stefanova-Boltzmannova zákona pro šedé těleso. Výstupní signál teploměru je přímo úměrný zářivému toku, který dopadá na detektor 4 U T ) K Φ K S ( T ( T ok K 1 je přístrojová konstanta a T ok teplota okolí detektoru Úzkopásmové IČ teploměry a termokamery Teplota se vyhodnocuje podle Planckova zákona pro šedé těleso. Výstupní signál teploměru je dán vztahem: 5 c 2 U( T, ) K2 S M K2 T, c1 ef exp( 1) T ef ef 5 2, λ εt, λ c1 λ exp 1 je efektivní vlnová délka (pásmový pyrometr se posuzuje jako kvazi-monochromatický) M T M T 1 ) c T λ Provedení přenosných IČ-teploměrů s laserovým zaměřováním s digitálním fotoaparátem FLUKE optický systém detektor záření vstupní okénko IČ-teploměru bývá chráněno tenkou polyetylenovou folií, která propouští IČ-záření elektronické obvody jsou řízené P měřicí rozsah -20 C až 1500 C OMEGA s UZ měřením vzdálenosti digitální foto pro dokumentaci měření OPTRIS LS s dvojitou optikou 17 plocha měřeného objektu musí zcela vyplňovat zorné pole IČ-teploměru Zaměření měřeného objektu kontrola se provádí pomocí laserového zaměřovače a podle diagramu na přístroji Zorné pole IČ-teploměru: Laserové zaměřování: bodové kruhové Velikost objektu a zorné pole: objekt chybně zorné pole správně správně chybně 18 3_MRT_2016_Teplota 6 K. Kadlec,

7 Optický systém bezdotykového teploměru Optický systém bezdotykového teploměru pracuje obvykle s pevnou ohniskovou vzdáleností (fixfokus), volbou ohniskové vzdálenosti objektivu se určuje velikost snímané (měřené) plochy, tj. zorné pole přístroje, k charakterizaci optického rozlišení systému se velmi často používá poměr mezi vzdálenosti měřeného objektu a průměru měřené plochy (D:S). 19 Termokamera princip měření stejný jako u IČ teploměru měření rozložení teploty na povrchu těles snímání teplotních polí Moderní termokamery používají maticový mikrobolometrický detektor mikrobolometr miniaturní odporový teploměr, uspořádání do matice (FPA focal plane array), matice obsahují až 320x240 (76 800) příp. 640x480 elementů ( ). 20 Termokamera s maticovým detektorem IČ obraz IČ záření přichází současně na všechny elementy detektoru, na maticovém detektoru se vytváří IČ obraz najednou, analogie s digitálním fotoaparátem, optika musí propouštět IČ záření (germaniová optika), teplota detektoru je stabilizována výstupem z termokamery je termogram s přiřazenou barevnou stupnicí viditelný obraz termokamery FLIR 21 3_MRT_2016_Teplota 7 K. Kadlec,

8 Termogram Termogram (infračervený snímek, termovizní snímek) Vzhledem k tomu, že IČ záření je pro lidské oko neviditelné, provádí se vizualizace (zviditelnění) IČ snímku, používají se okem viditelné palety barev, které přiřazují barvu různým teplotám, na termogramu je zobrazena stupnice přiřazení barvy a teploty. Termokamery radiometrické (počítají teplotu jednotlivých bodů na termogramu) neradiometrické (pouze zobrazují) Ukázka vybraných barevných palet termogramu: stupnice teploty 22 Termografické měření faktory, které mohou ovlivnit výsledek měření a interpretaci termogramů - emisivita objektu - propustnost atmosféry - zářivý tok T - teplota obj. - objekt atm. - atmosféra odr. - odražené Zdánlivá odražená teplota T odr je zdánlivá teplota jiných objektů, jejichž záření se odráží od povrchu měřeného objektu do termografické kamery. Termokamera (IČ-teploměr) snímá: záření objektu odražené záření z okolí na povrch objektu Je třeba dále uvažovat: zeslabení záření atmosférou vyzařování atmosféry 23 Kalibrace bezdotykových teploměrů Pro kalibraci bezdotykových teploměrů se používá zařízení s černým tělesem s definovanou emisivitou. Kalibrační černé těleso izotermicky vyhřívaná dutina s matným černým povrchem, teplota je udržována na požadované hodnotě vhodným regulátorem, na dno dutiny se zaměřuje IČ teploměr nebo termokamera, emisivita povrchu dna dutiny bývá v rozmezí 0,98 až 0,995, rozsahy teplot u vyráběných zařízení: od -20 C až přes C. Kalibrace IČ teploměru a termokamery kalibrační černé těleso 27 3_MRT_2016_Teplota 8 K. Kadlec,

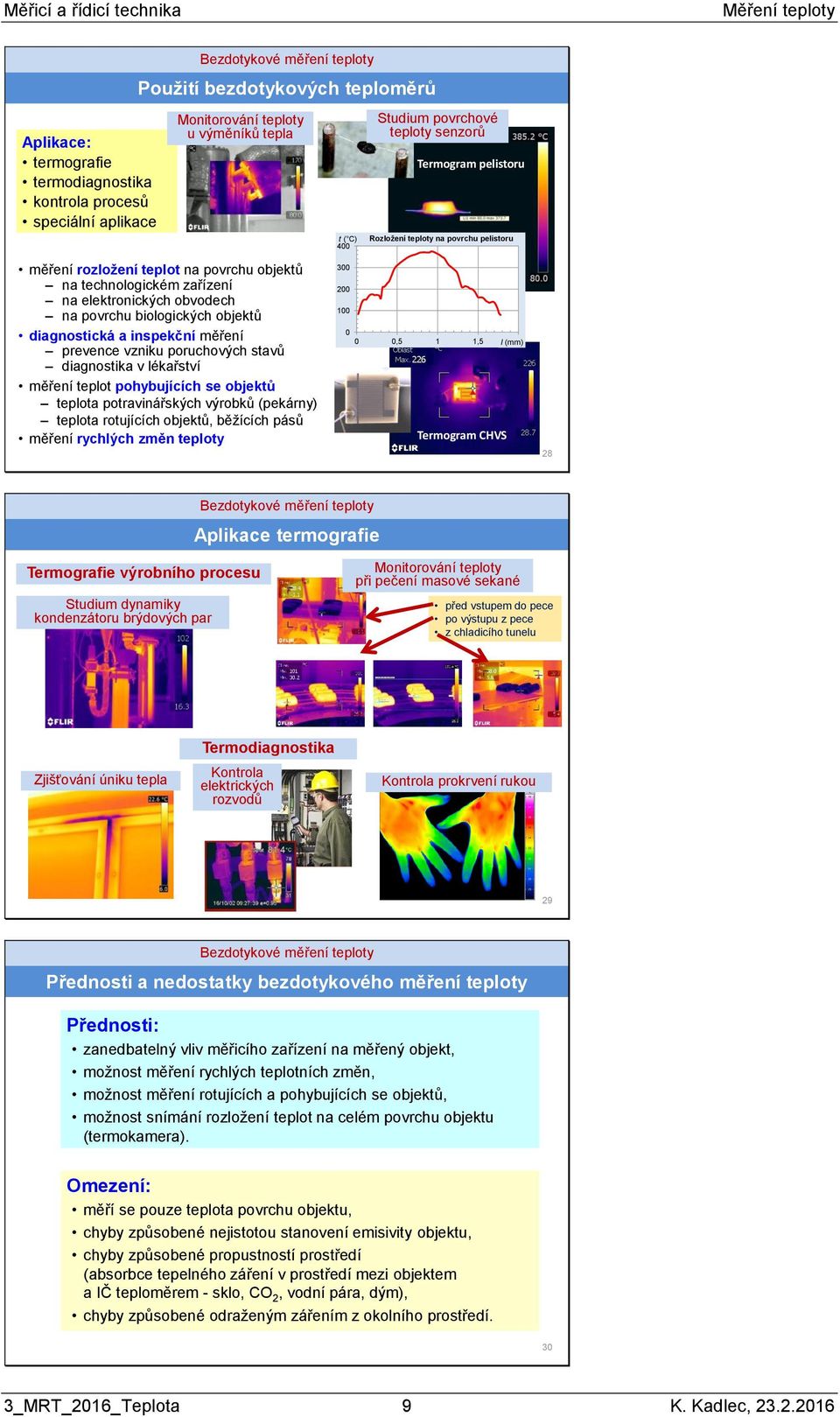

9 Aplikace: termografie termodiagnostika kontrola procesů speciální aplikace Použití bezdotykových teploměrů Monitorování teploty u výměníků tepla t ( C) 400 Studium povrchové teploty senzorů Termogram pelistoru Rozložení teploty na povrchu pelistoru měření rozložení teplot na povrchu objektů na technologickém zařízení na elektronických obvodech na povrchu biologických objektů diagnostická a inspekční měření prevence vzniku poruchových stavů diagnostika v lékařství měření teplot pohybujících se objektů teplota potravinářských výrobků (pekárny) teplota rotujících objektů, běžících pásů měření rychlých změn teploty ,5 1 1,5 l (mm) 2 Termogram CHVS 28 Aplikace termografie Termografie výrobního procesu Studium dynamiky kondenzátoru brýdových par Monitorování teploty při pečení masové sekané před vstupem do pece po výstupu z pece z chladicího tunelu Zjišťování úniku tepla Termodiagnostika Kontrola elektrických rozvodů Kontrola prokrvení rukou 29 Přednosti a nedostatky bezdotykového měření teploty Přednosti: zanedbatelný vliv měřicího zařízení na měřený objekt, možnost měření rychlých teplotních změn, možnost měření rotujících a pohybujících se objektů, možnost snímání rozložení teplot na celém povrchu objektu (termokamera). Omezení: měří se pouze teplota povrchu objektu, chyby způsobené nejistotou stanovení emisivity objektu, chyby způsobené propustností prostředí (absorbce tepelného záření v prostředí mezi objektem a IČ teploměrem - sklo, CO 2, vodní pára, dým), chyby způsobené odraženým zářením z okolního prostředí. 30 3_MRT_2016_Teplota 9 K. Kadlec,

10 termoelektrické napětí (mv) Měřicí a řídicí technika Elektrické teploměry Termoelektrické snímače teploty Odporové snímače teploty Termoelektrické senzory a odporové teplotní senzory transformují teplotu na elektrický signál (napětí, proud, odpor) nejčastěji používané typy senzorů pro provozní měření teploty pro čidla regulátorů při automatickém řízení teploty pro moderní přenosné teploměry 31 Elektrické teploměry Termoelektrické senzory teploty jsou založeny na Seebeckovu jevu (převod tepelné energie na elektrickou). Termoelektrický článek dva vodiče z různých kovových materiálů, které jsou na obou koncích spolu vodivě spojeny. jestliže teplota t m měřicího spoje bude různá od teploty t s srovnávacího spoje, vzniká termoelektrické napětí E v zjednodušené formě můžeme závislost termoelektrického napětí na teplotě vyjádřit lineárním vztahem: E = AB t m + BA t s = AB (t m - t s ) AB je koeficient závislý na materiálech použitých kovů a platí AB = - BA Uvedený vztah platí jen pro úzké rozmezí teplot. Pro přesné vyjádření platí: n je rovno 2 až 14 podle požadované přesnosti 32 Termoelektrické senzory teploty Typy termočlánků Materiál na výrobu termočlánků by měl vykazovat: stabilitu údaje při dlouhodobém provozu odolnost proti chemickým a mechanickým vlivům co největší a lineární přírůstek termoelektrického napětí s teplotou Statické charakteristiky termočlánků: typ T typ E typ J typ K typ R typ S typ B teplota ( C) Páry materiálů pro vytvoření termočlánků jsou normalizovány. typ E J T K R S B materiál NiCr-CuNi Fe-CuNi Cu-CuNi NiCr-NiAl PtRh13-Pt PtRh10 Pt PtRh30-PtRh6 33 3_MRT_2016_Teplota 10 K. Kadlec,

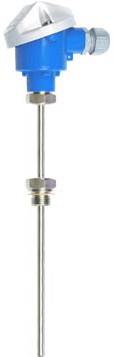

11 Termoelektrické snímače Konstrukční uspořádání snímače Termoelektrický snímač s ochrannou jímkou snímač pro provozní aplikace připojovací hlavice se svorkovnicí Termoelektrický článek je umístěn v ochranné armatuře zabraňuje jeho mechanickému poškození chrání před nepříznivými fyzikálními a chemickými vlivy zhoršuje však jeho dynamické vlastnosti keramická izolace termočlánek ochranná jímka 34 Termoelektrické snímače Plášťový termočlánek Termočlánkové dráty jsou uloženy v niklové nebo nerezové trubičce vyplněné práškovým MgO nebo Al 2 O 3 termočlánkové dráty kovová kapilára Přednosti plášťových termočlánků: snadné tvarové přizpůsobení možnost měření na těžko přístupných místech malá tepelná kapacita velmi dobrý přestup tepla příznivé dynamické vlastnosti termočlánek 0,5 mm rukojeť keramický prášek kovová kapilára 36 Termoelektrické snímače Měřicí obvod termočlánku měřicí spoj t m t s srovnávací spoj Měření termoelektrického napětí: měřicí přístroj se zapojí tak, že se rozpojí srovnávací spoj měřicí přístroj se zapojí do jedné větve termočlánku Pro správnou funkci snímače je nutné aby teplota t s srovnávacího spoje byla konstantní, nebo aby vliv termoelektrického napětí tohoto spoje byl kompenzován. 37 3_MRT_2016_Teplota 11 K. Kadlec,

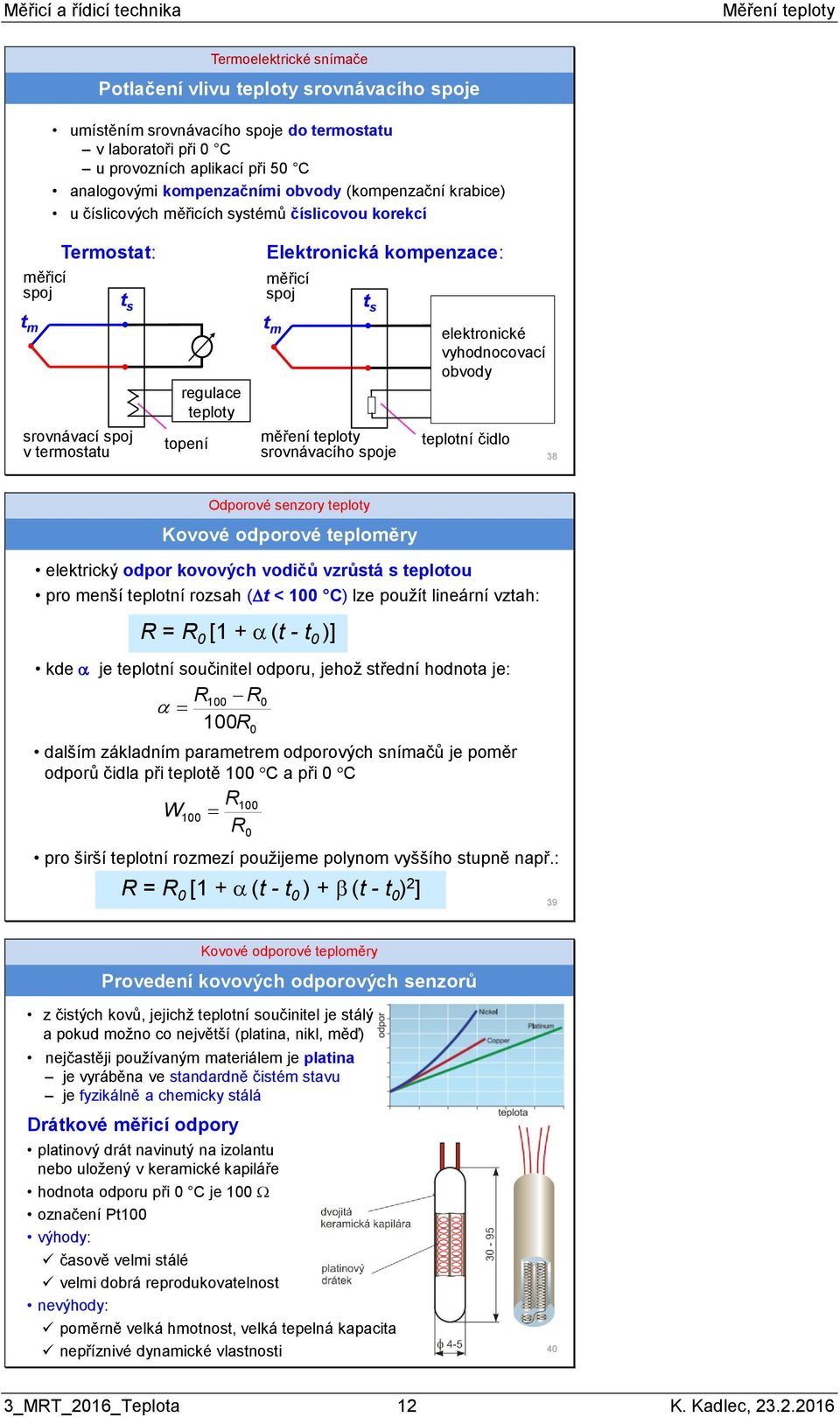

12 Termoelektrické snímače Potlačení vlivu teploty srovnávacího spoje umístěním srovnávacího spoje do termostatu v laboratoři při 0 C u provozních aplikací při 50 C analogovými kompenzačními obvody (kompenzační krabice) u číslicových měřicích systémů číslicovou korekcí měřicí spoj t m Termostat: t s srovnávací spoj v termostatu regulace teploty topení Elektronická kompenzace: měřicí spoj t m t s měření teploty srovnávacího spoje elektronické vyhodnocovací obvody teplotní čidlo 38 Odporové senzory teploty Kovové odporové teploměry elektrický odpor kovových vodičů vzrůstá s teplotou pro menší teplotní rozsah (t < 100 C) lze použít lineární vztah: R = R 0 [1 + (t - t 0 )] kde je teplotní součinitel odporu, jehož střední hodnota je: R100 R0 100R 0 dalším základním parametrem odporových snímačů je poměr odporů čidla při teplotě 100 C a při 0 C R100 W100 R 0 pro širší teplotní rozmezí použijeme polynom vyššího stupně např.: R = R 0 [1 + (t - t 0 ) + (t - t 0 ) 2 ] 39 Kovové odporové teploměry Provedení kovových odporových senzorů z čistých kovů, jejichž teplotní součinitel je stálý a pokud možno co největší (platina, nikl, měď) nejčastěji používaným materiálem je platina je vyráběna ve standardně čistém stavu je fyzikálně a chemicky stálá Drátkové měřicí odpory platinový drát navinutý na izolantu nebo uložený v keramické kapiláře hodnota odporu při 0 C je 100 označení Pt100 výhody: časově velmi stálé velmi dobrá reprodukovatelnost nevýhody: poměrně velká hmotnost, velká tepelná kapacita nepříznivé dynamické vlastnosti 40 3_MRT_2016_Teplota 12 K. Kadlec,

13 Kovové odporové teploměry Plošné měřicí odpory měřicí odpory vyráběné tenkovrstvou technologií platinový odpor se vytvoří fotolitografickou technikou ve formě jednoduchého meandru na ploché korundové destičce jmenovitý odpor čidla se nastaví pomocí laseru plošné měřicí odpory se vyrábí se jmenovitou hodnotou 100, 500, 1000, 2000 keramický tmel skleněná ochranná vrstva přívody Pt meandr korundová podložka perspektivní senzory vyráběné moderní technologií vyšší hodnota jmenovitého odporu příznivé dynamické vlastnosti 42 Odporové senzory teploty Polovodičové odporové teploměry využívá se závislosti odporu polovodičů na teplotě v praxi se využívá několik typů polovodičových senzorů teploty: NTC - termistory (negastory) vyráběny práškovou technologií z oxidů kovů (Fe 2 O 3, TiO 2, CuO, MnO, NiO, CoO, BaO aj.) vylisované senzory (nejčastěji ve tvaru perličky) se zpevňují slinováním za vysoké teploty vykazují záporný teplotní součinitel odporu závislost odporu na teplotě je nelineární a odpor s teplotou klesá: přívodní drátky termistor průměr několik desetin mm R, R 0 - odpory termistoru při teplotách T a T 0 B - veličina úměrná aktivační energii 43 Odporové senzory teploty Polovodičové odporové teploměry PTC - termistory (pozistory) vyrábějí se z polykrystalické feroelektrické keramiky např. BaTiO 3 vykazují kladný teplotní součinitel odporu v úzkém teplotním rozmezí odpor pozistoru prudce stoupá R R r e pozistory se obvykle používají jako dvoustavové senzory signalizace překročení mezní teploty dvoupolohová regulace AT R r odpor při referenční teplotě A materiálová konstanta 44 3_MRT_2016_Teplota 13 K. Kadlec,

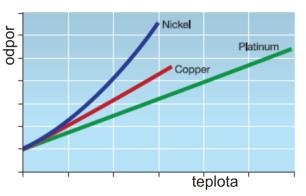

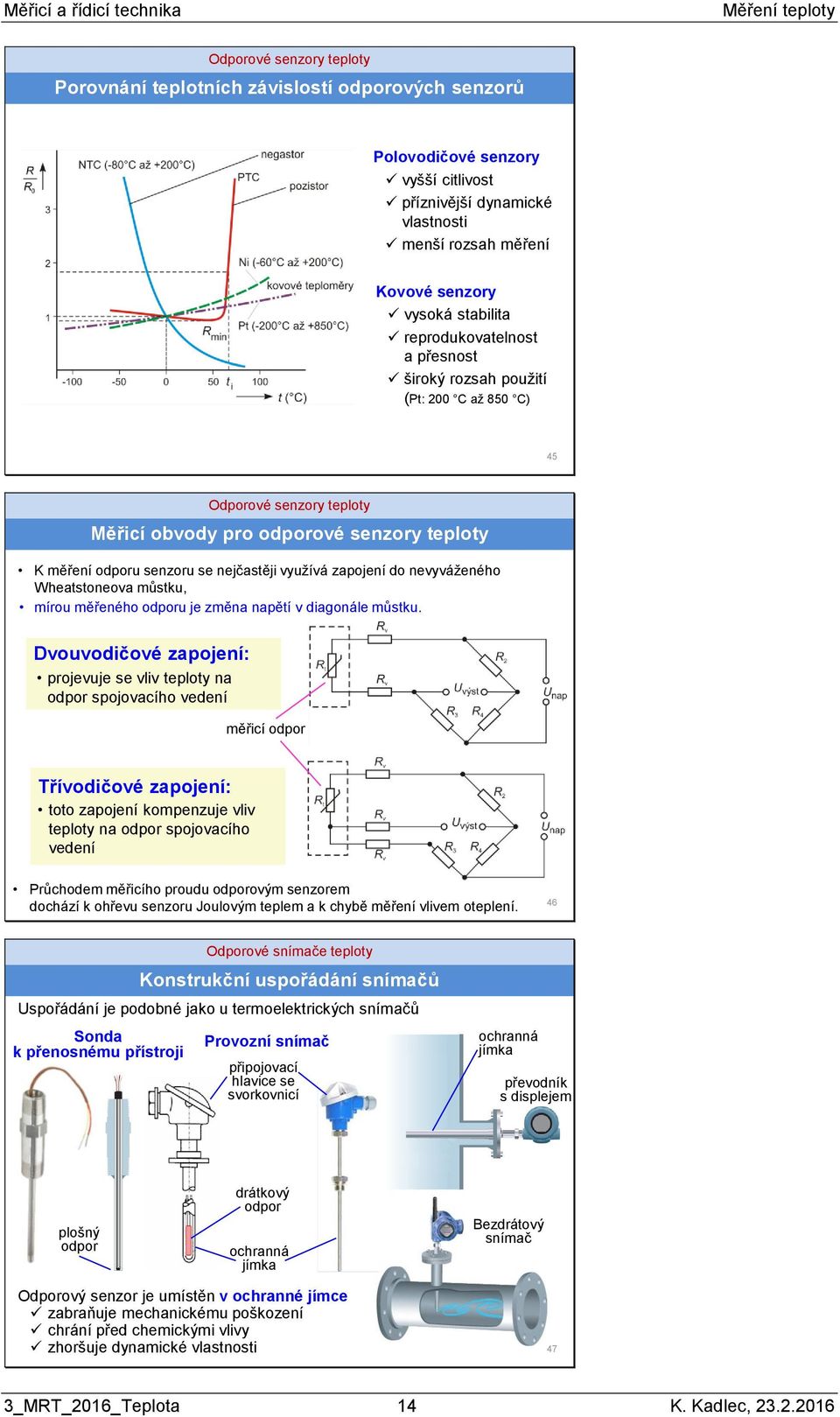

14 Odporové senzory teploty Porovnání teplotních závislostí odporových senzorů Polovodičové senzory vyšší citlivost příznivější dynamické vlastnosti menší rozsah měření Kovové senzory vysoká stabilita reprodukovatelnost a přesnost široký rozsah použití (Pt: 200 C až 850 C) 45 Odporové senzory teploty Měřicí obvody pro odporové senzory teploty K měření odporu senzoru se nejčastěji využívá zapojení do nevyváženého Wheatstoneova můstku, mírou měřeného odporu je změna napětí v diagonále můstku. Dvouvodičové zapojení: projevuje se vliv teploty na odpor spojovacího vedení měřicí odpor Třívodičové zapojení: toto zapojení kompenzuje vliv teploty na odpor spojovacího vedení Průchodem měřicího proudu odporovým senzorem dochází k ohřevu senzoru Joulovým teplem a k chybě měření vlivem oteplení. 46 Odporové snímače teploty Konstrukční uspořádání snímačů Uspořádání je podobné jako u termoelektrických snímačů Sonda k přenosnému přístroji Provozní snímač připojovací hlavice se svorkovnicí ochranná jímka převodník s displejem plošný odpor drátkový odpor ochranná jímka Bezdrátový snímač Odporový senzor je umístěn v ochranné jímce zabraňuje mechanickému poškození chrání před chemickými vlivy zhoršuje dynamické vlastnosti 47 3_MRT_2016_Teplota 14 K. Kadlec,

15 Aplikace elektrických senzorů teploty Teploměr s číslicovým výstupem t s se měří polovodičovým senzorem teploty elektronické obvody zajišťují: korekci při změnách t s linearizaci statické charakteristiky teploměru na vstupu zesilovače může být i jiný snímač (odporový) 48 Aplikace elektrických senzorů teploty vícemístným měřicím systémem Záznamník teploty s tiskárnou Multiplexer mnohapolohový přepínač zajišťuje sériové zpracování informací z jednotlivých měřicích míst Mikroprocesor zajišťuje zpracování signálu z jednotlivých měřicích míst zajišťuje kompenzaci teploty srovnávacího spoje Bezdrátová komunikace se záznamníkem 49 Aplikace elektrických senzorů teploty Teploměry s datalogerem Dataloger zařízení umožňující ukládání naměřených dat do paměti a následné čtení zaznamenaných údajů elektronický zapisovač naměřených hodnot možnost přenosu dat do PC Mini dataloger 18 mm USB dataloger paměť měření Vodotěsný dataloger do tlaku 10 bar 36 mm měření Kompaktní dataloger teplotní senzor elektronické obvody paměť baterie Interface: propojení datalogeru s počítačem programování datalogeru čtení zaznamenaných údajů nabíjení akumulátoru datalogeru 51 3_MRT_2016_Teplota 15 K. Kadlec,

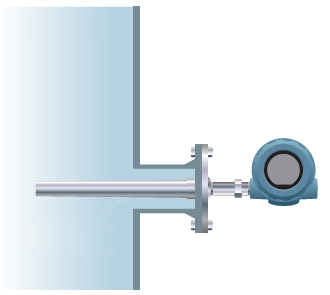

16 Aplikace elektrických senzorů teploty Instalace snímačů teploty Zabudování teploměru do potrubí Ukázky zabudování snímačů teploty zajištění správného přestupu tepla dokonalý styk s měřeným prostředím a) snímač teploty v nevýbušném provedení (teplota etanolu v potrubí v lihovaru) b) snímač teploty v nádobě opatřené tepelnou izolací 51 Aplikace elektrických senzorů teploty Indikační a registrační teploměry Panelové přístroje ukazovací přístroje Elektronické bezpapírové obrazovkové zapisovače s bargrafem kompaktní regulátory 50 Použitá a doporučená literatura Kadlec K.: v knize Kadlec K., Kmínek M., Kadlec P. (edit.): Měření a řízení v potravinářských a biotechnologických výrobách. Key Publishing, Ostrava 2015 Kadlec K.: Teoretické základy bezdotykového měření teploty. Automa (2014), č. 2 Kreidl M.:. BEN Praha 2005 Weimert M.: The Enginee r s Guide to Industrial Temperature Measurement. Emerson 2013 Minkina W., Dudzik S.: Infrared Thermography. Wiley 2009 Nawrocki W.: Measurement Systems and Sensors. Artech House, INC Bezdotykové měření teploty. Zpravodaj pro měření a regulaci č (listopad 2011) Altmann W.: Practical Control for Engineers and Technicans. Newnes- Elsevier _MRT_2016_Teplota 16 K. Kadlec,
