1 Solární střídače č AEG Protect t PV Stringové 2-10kW, Centrální kW

2 PhotoVoltaika obsah I. Základní pojmy II. Střídače pro malé a střední fotovoltaické elektrárny a decentralizovaná řešení III. Střídače pro velké fotovoltaické elektrárny výhody ve srovnání s decentralizovaným řešením p 2

3 Společnost AEG Power Solutions Výrobní závod AEG v Warnstein-Belecke 322 zaměstnanců Výrobní Belecke plocha m2. Sörnewitz Belecke Německo 3

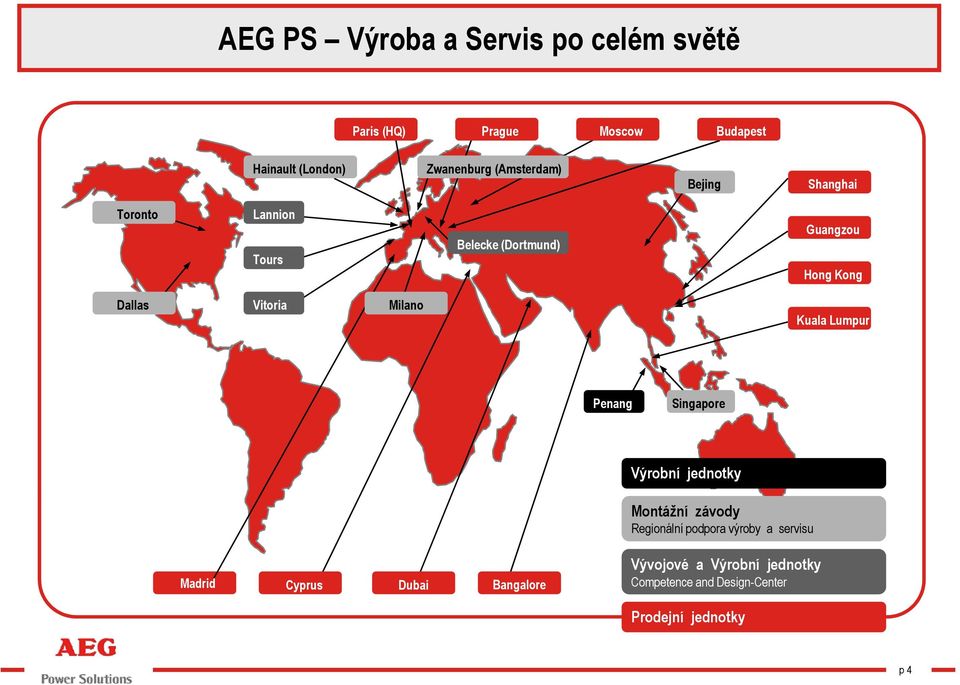

4 AEG PS Výroba a Servis po celém světě Paris (HQ) Prague Moscow Budapest Toronto Hainault (London) Lannion Tours. Zwanenburg (Amsterdam) Belecke (Dortmund) Bejing Shanghai Guangzou Hong Kong Dallas Vitoria Milano Kuala Lumpur Penang Singapore Výrobní jednotky Montážní závody Regionální podpora výroby a servisu Madrid Cyprus Dubai Bangalore Vývojové a Výrobní jednotky Competence and Design-Center Prodejní jednotky p 4

5 Historie firmy delší než 60 let 1945 Založení továrny AEG AG ve Warstein-Belecke s 25 zaměstnanci 1951 Zdroj energie (Usměrňovač) pro německý Telecom Deutsche Bundespost 1961 Vyvinutí prvního tyristorového jednofázového střídače Thyristor inverter - Single phase 1972 Vyvinutí a výroba prvního usměrňovače - SM-Rectifier 5/ První zdroj řízený ý mikroprocesorem (usměrňovač) 1988 UPS s IGBT - Transistory (jedno a tří fázové) 1995 První UPS plně digitální - Protect 3.xx 4.xx 5.xx 1998 Koncern SAFT přebírá AEG SVS Power Supply Systems Ltd První 1000kVA Mega UPS 2004 Nová generace UPS s IGBT usměrňovačem a střídačem Protect 2.xx 2005 Koncern Saft Power Systems v sobě integruje značky AEG, SAFT a Harmer+Simons 2008 Název AEG Power Solutions je zastřešujícím pro všechny aktivity koncernu p 5

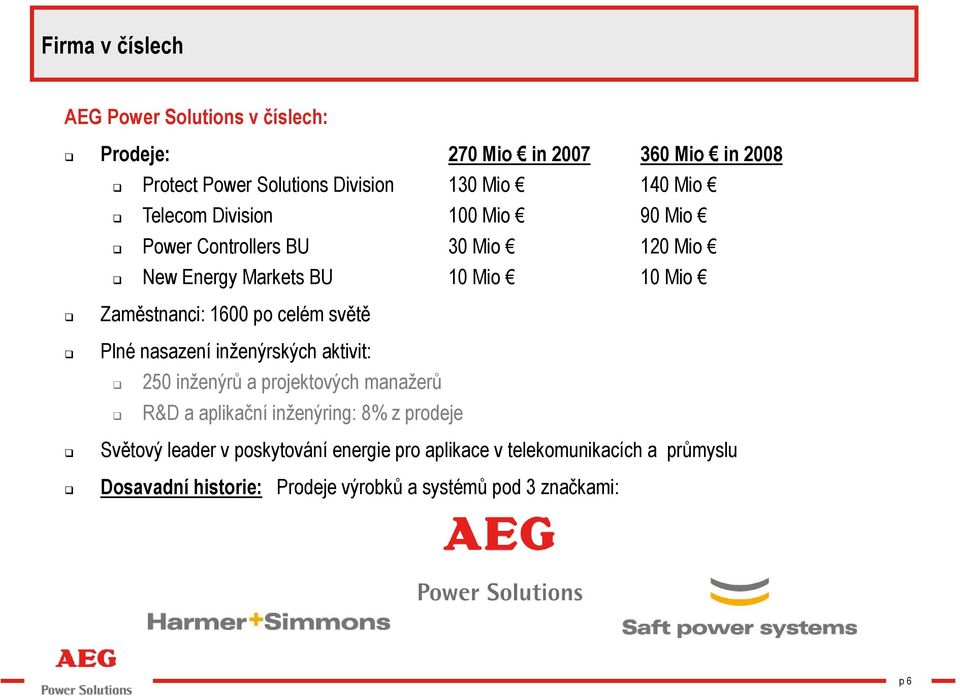

6 Firma v číslech AEG Power Solutions v číslech: Prodeje: 270 Mio in Mio in 2008 Protect Power Solutions Division 130 Mio 140 Mio Telecom Division 100 Mio 90 Mio Power Controllers BU 30 Mio 120 Mio New Energy Markets BU 10 Mio 10 Mio Zaměstnanci: 1600 po celém světě Plné nasazení inženýrských aktivit: 250 inženýrů a projektových manažerů R&D a aplikační inženýring: 8% z prodeje Světový leader v poskytování energie pro aplikace v telekomunikacích a průmyslu Dosavadní historie: Prodeje výrobků a systémů pod 3 značkami: p 6

7 We Nabízíme offer highly vysoce reliable spolehlivé Power Solutions systémy for: zálohovaného napájení pro: Telekomunikace: Pevné linky, mobilní operátoři a výrobci infrastruktury/zařízení r aří Informační technologie: Data centra, e-trading centra, páteřní sítě IP, ISP, Co-location centra Alternativní zdroje Solární nebo větrná energie Průmysl : Oil & gas a těžký průmysl, rozvody energií, hromadná přeprava & infrastruktura, průmysl Doprava: Ve vlakových soupravách a pozemní aplikace p 7

8 Výrobní portfolio Solární střídače UPS 0.3 kva 1MVA Průmyslové dobíječe & DC 120 W 110kW Střídače pro průmysl a energetiku Výkonové regulátory Modulární sytémy pro Telecom 250W 500kW 8

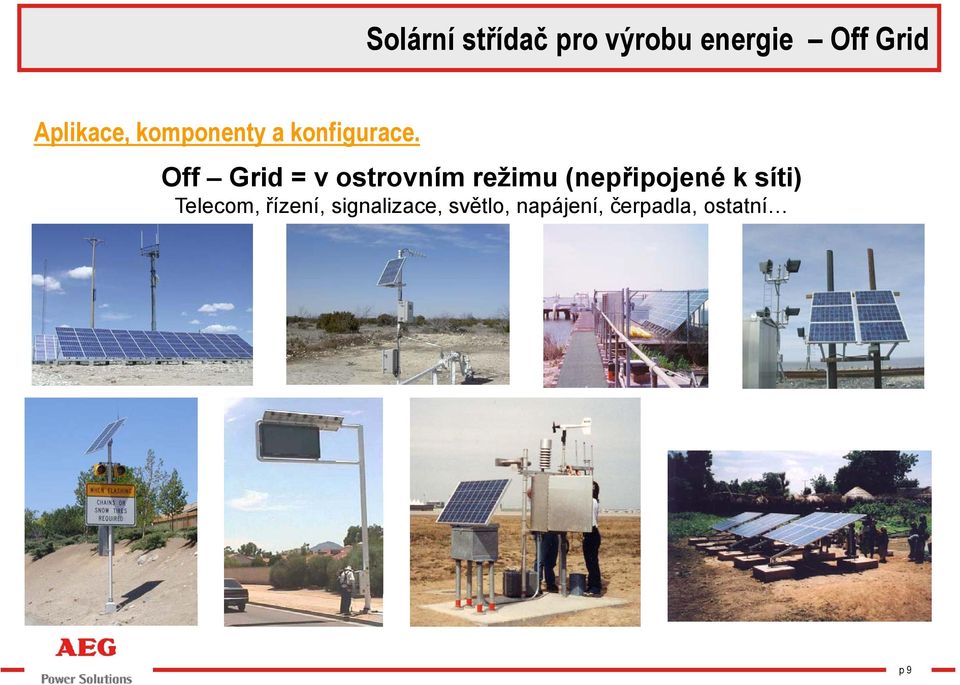

9 Solární střídač pro výrobu energie Off Grid Aplikace, komponenty a konfigurace. Off Grid = v ostrovním režimu (nepřipojené k síti) Telecom, řízení, signalizace, světlo, napájení, čerpadla, ostatní p 9

10 Solární střídač pro dodávku energie do sítě On Grid Fotočlánky Střídač Pojistková skříň Měření PV Array p 11

11 PV přehled Slunce jako zdroj energie: výkonové parametry. Solární výkon (W/m 2 ) At Sun s surface: (60 MW/m 2 ) Vně zemské atmosféry: 1367 Na zemském povrchu: 1000 p 13

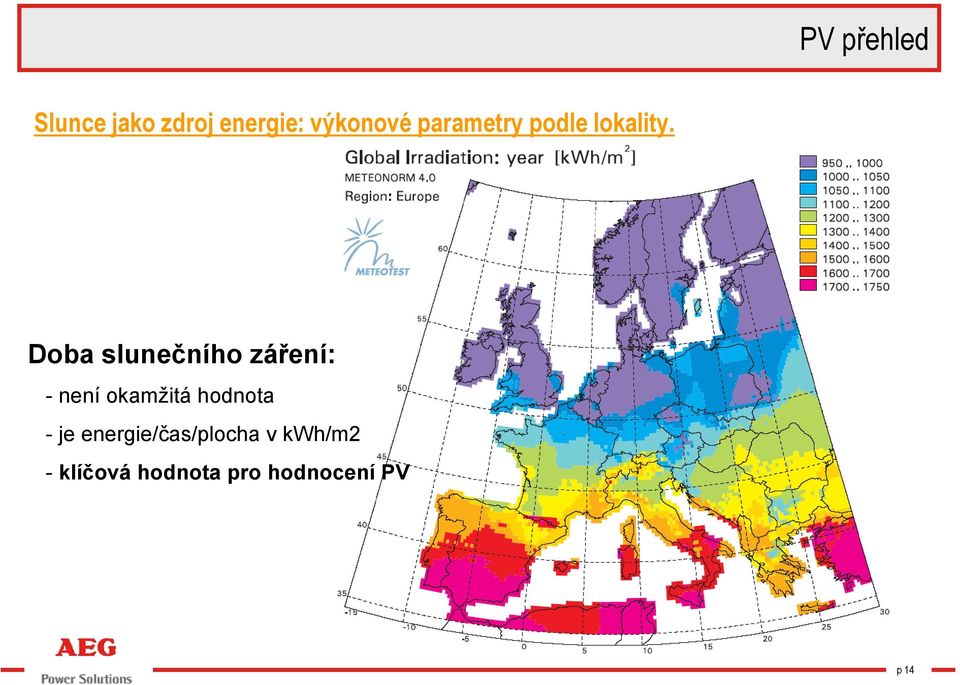

12 PV přehled Slunce jako zdroj energie: výkonové parametry podle lokality. Doba slunečního záření: - není okamžitá hodnota - je energie/čas/plocha v kwh/m2 - klíčová hodnota pro hodnocení PV p 14

13 Podíly jednotlivých typů FVE na trhu ve vybraných zemích EU p 15

14 Funkce solárního článku p 16

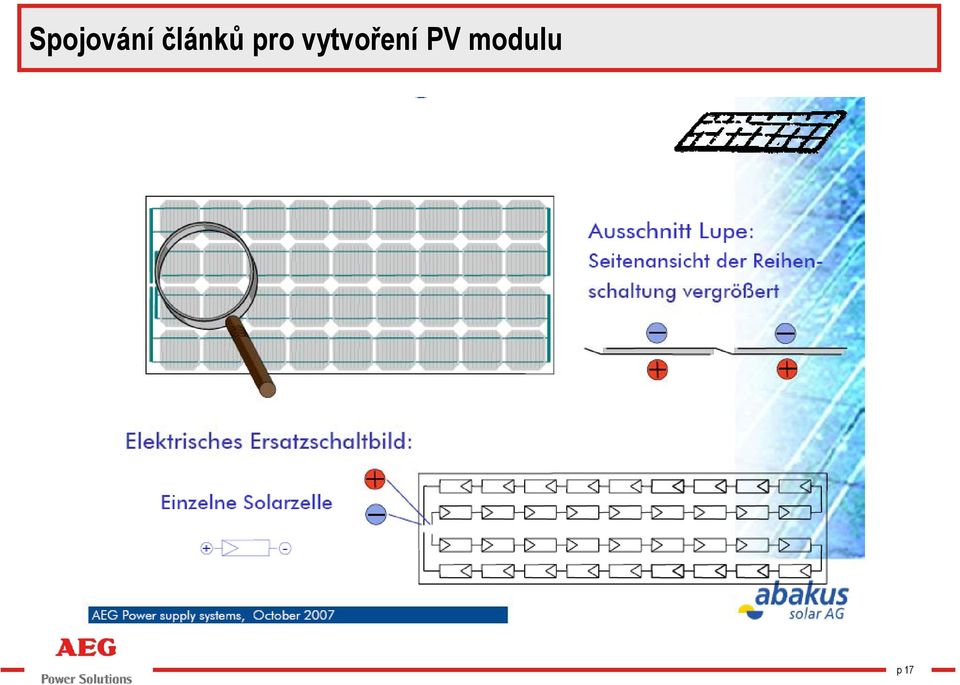

15 Spojování článků pro vytvoření PV modulu p 17

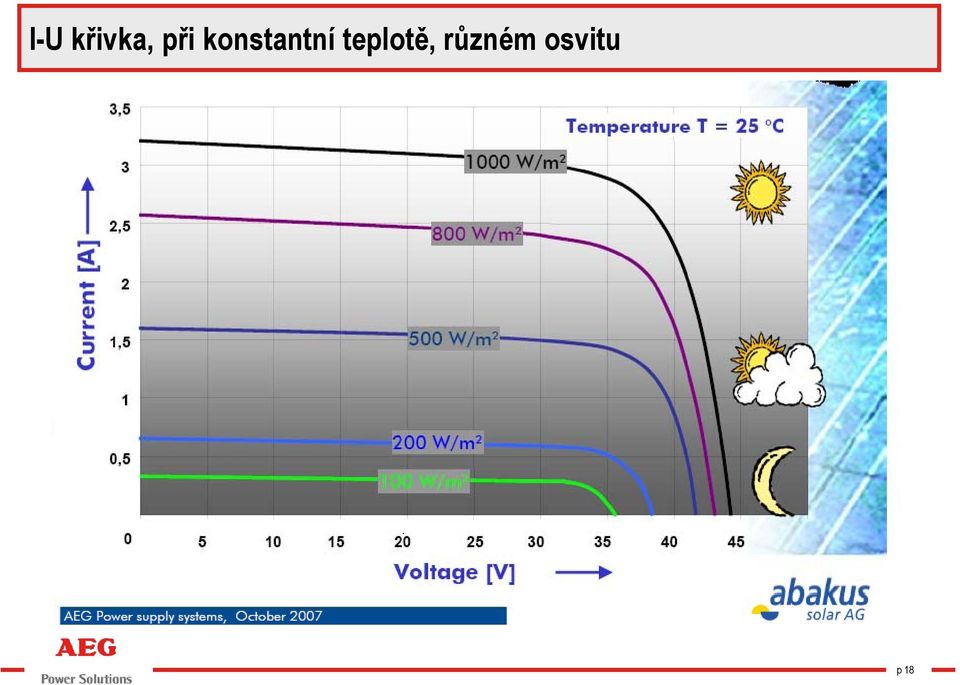

16 I-U křivka, při konstantní teplotě, různém osvitu p 18

17 P-U křivka při konstantní teplotě p 19

18 I-U křivka: při odlišných teplotách p 20

19 PV systémy připojené na síť Schemata: subsystémy, obvody a konfigurace. PV systém pro obydlí PV panel Sítí řízený ý střídač č Monitoring Měření energie Spotřebiče p 21

20 PV systémy připojené na síť Schemata: subsystémy, obvody a konfigurace. p 22

21 Konstrukce bez transformátoru Solární střídače 2-2,8-4,6-10kW Hlavní rysy Účinnost přeměny energie přes 96% Plug & Play Účinnost optimalizace provozu přes 99% Kompaktní konstrukce Bez ventilátoru ENS splňuje VDE 0126 LCD Displej Snadný provoz Výkonný komunikační interface Svnitřním GFCI PV 4,6 a PV 10 s nezávislými 3 MPPT PV 10 s 3 fázovým výstupem IP65, venkovní provedení p 23

22 Solární střídače Hlavní rysy Navržen pro Protect PV Family Snadná instalace Plug & Play 3,8 barevný LCD displej Dotykový displej Paměťová karta CF Univerzální napěťový vstup AC Relé Alarmu Zvukový alarm Oznámení Alarmu přes SMS, Fax a 2 analogové vstupy pro teplotu a ozáření Dálkové řízení a monitoring Monitoring až 20 střídačů Protect logger: p 24

23 Dálková komunikace pomocí PV loggeru: 3G/GPRS, ISP Router, Wireless Neutral Router Architecture Protect PV Logger Internet Up to 20 inverters Temperature and Irradiance sensor Wireless Neutral Router Computer receives 3G/GPRS Router RS485 GPRS IP Network Computer with Procontrol for monitoring Computer with IE for configuration p 25

24 Software pro návrh systému: 2 kw 10 kw p 26

25 Zákazník / projekt: Solární střídače Reference > 40 MW / Španělsko Solidaridad: 20 MW Solar farm Endesa: 9 MW Solar farm Iasol: 8 MW Solar farm Sofos: 2 MW Solar farm Grenergy: 1,8 MW solar farm Engasol: 1,6 MW Solar farm Martifer: 0,5 MW Solar farm ElectroValencia: 0,5 MW on Leroy Merlin roof TauSolar: 0,4 MW on roofs p 27

26 PV Kraftwerke, in Spanien 1/4: Tracker Installation mit PV10 p 28

27 PV Kraftwerke, in Spanien 2/4: Aufgeständerte PV Anlage mit PV10 p 29

28 Protect t PV 250/500 centrální střídače č Kontejnerové řešení kw

29 Kontejnerové řešení AEG kw vč. trafa a rozvodny na 22kV p 33

30 Kontejner 500 kw / 1 MW, vč transformátoru a VN rozvodny p 34

31 Kontejnerové řešení AEG kw vč. trafa a rozvodny 22kV Schéma kontejnerového řešení 2 x AEG Protect 250kW vč trafa a rozvodny na 22kV p 35

32 Solární elektrárny centrální střídače Utility Operator: - U, P, Q, f System Operator: - Performance - Reporting - Monitoring Ab Arbeitstation t ti Monitoring kw MV V kw Hz cos phi MV - Medium Voltage grid: kw 10 / 20 / 33 kv MV kw MV p 38

33 Protect PV.250 střídač 250kW Skládá se ze 3 skříní: DC přívod Sekce střídače Výstup AC bez transformátoru 270VAC Copain mode 2 samostatné chladící okruhy Záruka až 20 let p 39

34 Combiner box pro monitoring a jištění panelů svorkovnic v každém Combiner Boxu (GAK) jistí a umožňuje samostatný monitoring DC vstupů ( připojeno 8/- 32 okruhů panelů) Na obrázku Combiner Box s 8 DC vstupy ( přibližně 3 ks pro jeden střídač 250kW ) : DC - VÝSTUP: Připojení: Výstupní svorky: DC jistič, 4-pólový, max VDC pro kabelová oka M10 na odpojovači DC - VSTUP: Připojení: 8 * Proudový vstup 1 * Napěťový vstup 2 * bezpotenciálové digitální vstupy pro připojení signalizačních kontaktů 1 * CAN Bus Rozsah napětí: 0 VDC VDC Max. proud: 200 A Přepěťová ochrana:svodič Typ 1 a Typ 2, rázová vlna (10/350) 12,5 ka / pól, signalizační kontakt Obecné údaje: Chlazení komponent: přirozené Provozní teplota: - 25ºC až 60ºC Skladovací teplota: - 30ºC až70ºc Krytí: IP 54 p 40

35 Display Operating Unit Symbolické znázornění stavu střídače a hlavní data: Upv slunečno, zataženo Celková výroba energie Sumář a kontinuita výroby energie: aktuální výkon, kwh aktuální den poslední den posledních 12 měsíců posledních 25 let p 41

36 Monitoring PV elektrárny klientský SW Dohledový systém: zapojeny všechny aktivní komponenty, vč. čidel (radiace, počasí, atd.) data jsou každou minutu zaznamenána na centrální server (24/365 Data Centrum) a vyhodnocena. automatizované procedury pro detekci chyb a úplnou historii všech událostí umožňují profesionální řízení provozu. vybraní uživatelé mohou na potřebná data reagovat a zajistit vhodná opatření k bezpečnému provozu. v budoucnu budou integrovány další možnosti komunikace s provozovatelem sítě data jsou dostupná kdykoliv a umožní provedení podrobné analýzy. p 42

37 Monitoring PV elektrárny klientský SW Pohled na jednotlivé vstupy Combiner boxu odhalí závadu na panelech, propojkách... p 43

38 Flyer Protect PV p 44
