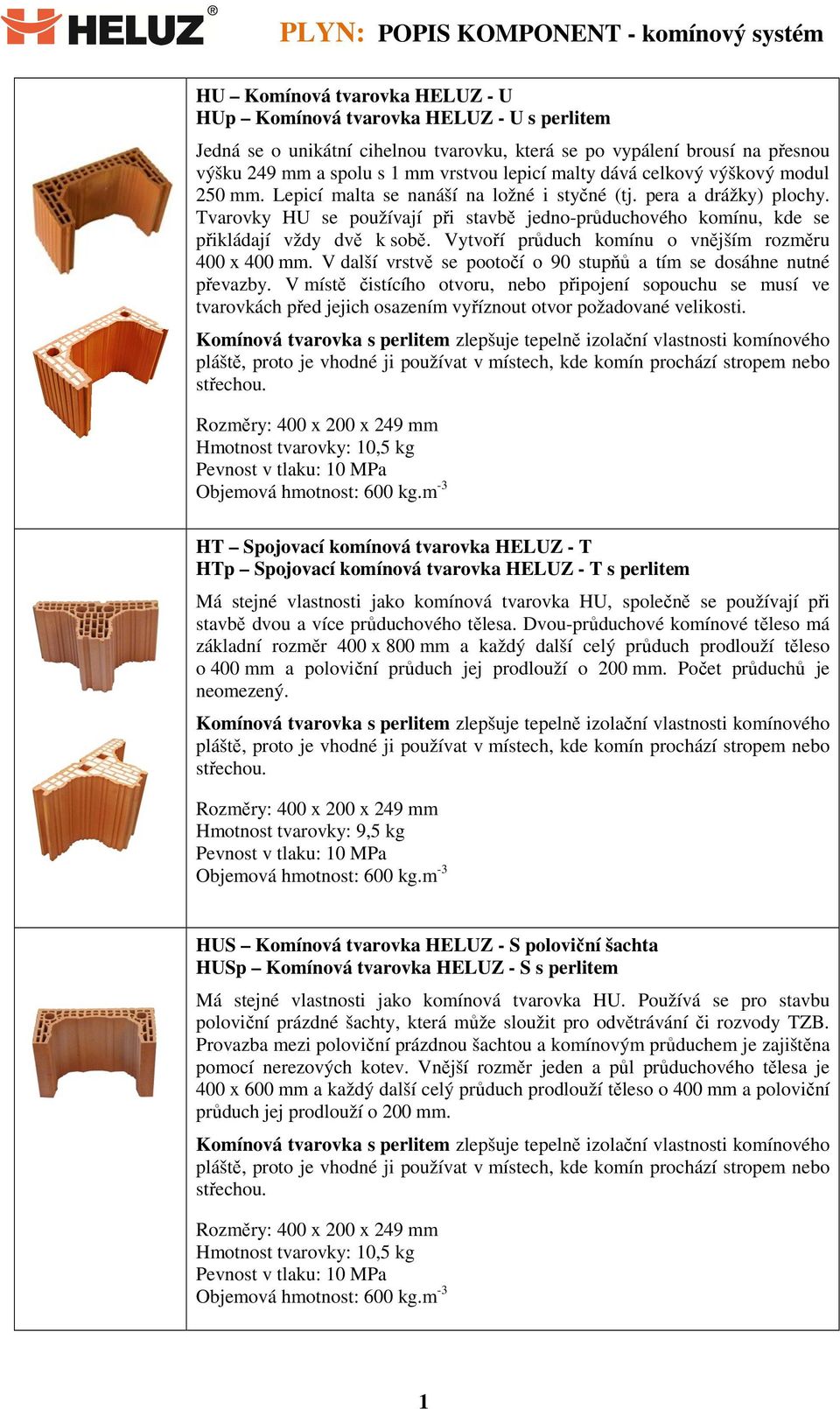

1 HU Komínová tvarovka HELUZ - U HUp Komínová tvarovka HELUZ - U s perlitem Jedná se o unikátní cihelnou tvarovku, která se po vypálení brousí na přesnou výšku 249 mm a spolu s 1 mm vrstvou lepicí malty dává celkový výškový modul 250 mm. Lepicí malta se nanáší na ložné i styčné (tj. pera a drážky) plochy. Tvarovky HU se používají při stavbě jedno-průduchového komínu, kde se přikládají vždy dvě k sobě. Vytvoří průduch komínu o vnějším rozměru 400 x 400 mm. V další vrstvě se pootočí o 90 stupňů a tím se dosáhne nutné převazby. V místě čistícího otvoru, nebo připojení sopouchu se musí ve tvarovkách před jejich osazením vyříznout otvor požadované velikosti. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 10,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 HT Spojovací komínová tvarovka HELUZ - T HTp Spojovací komínová tvarovka HELUZ - T s perlitem Má stejné vlastnosti jako komínová tvarovka HU, společně se používají při stavbě dvou a více průduchového tělesa. Dvou-průduchové komínové těleso má základní rozměr 400 x 800 mm a každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Počet průduchů je neomezený. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 9,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 HUS Komínová tvarovka HELUZ - S poloviční šachta HUSp Komínová tvarovka HELUZ - S s perlitem Má stejné vlastnosti jako komínová tvarovka HU. Používá se pro stavbu poloviční prázdné šachty, která může sloužit pro odvětrávání či rozvody TZB. Provazba mezi poloviční prázdnou šachtou a komínovým průduchem je zajištěna pomocí nerezových kotev. Vnější rozměr jeden a půl průduchového tělesa je 400 x 600 mm a každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Komínová tvarovka s perlitem zlepšuje tepelně izolační vlastnosti komínového pláště, proto je vhodné ji používat v místech, kde komín prochází stropem nebo střechou. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 10,5 kg Pevnost v tlaku: 10 MPa Objemová : 600 kg.m -3 1

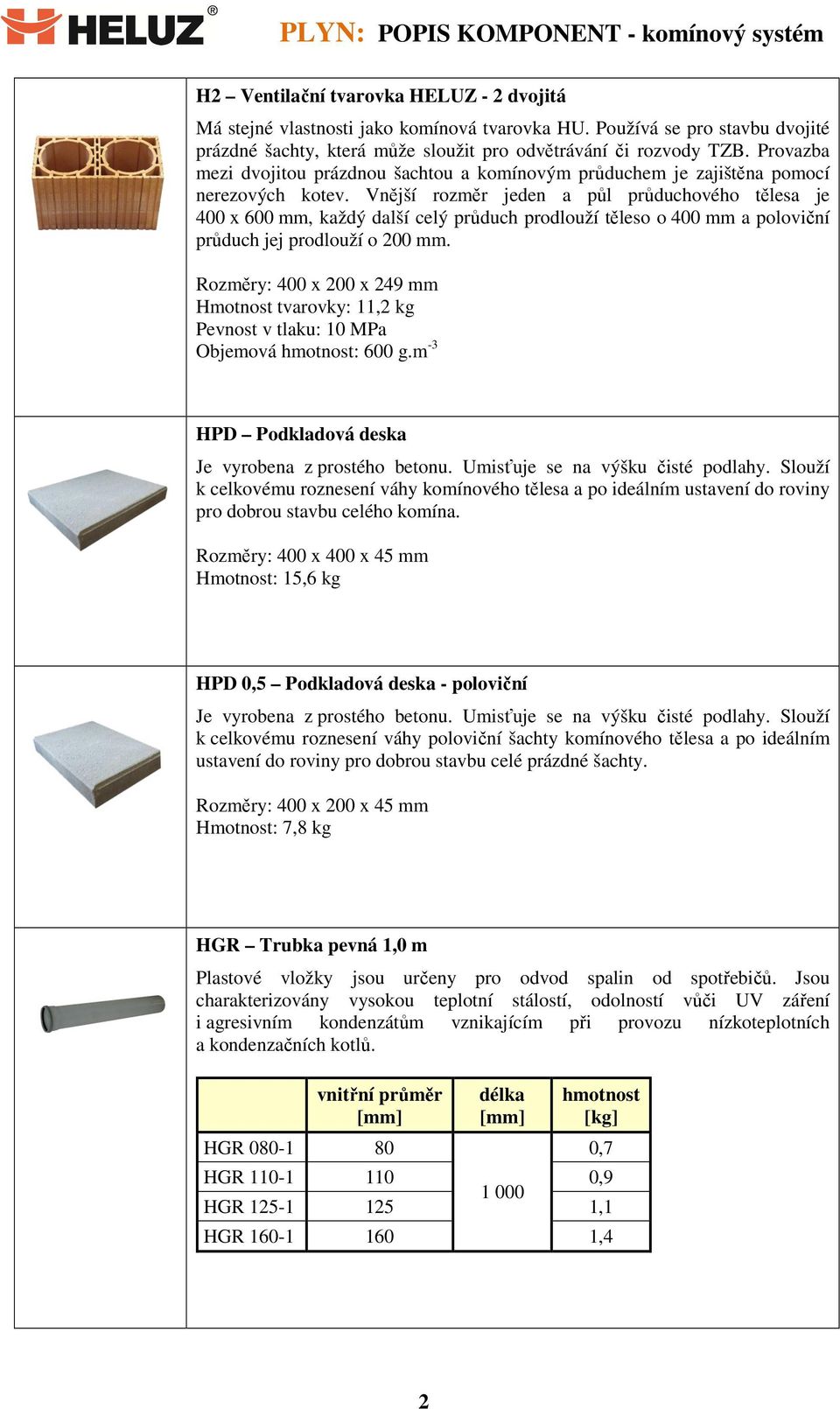

2 H2 Ventilační tvarovka HELUZ - 2 dvojitá Má stejné vlastnosti jako komínová tvarovka HU. Používá se pro stavbu dvojité prázdné šachty, která může sloužit pro odvětrávání či rozvody TZB. Provazba mezi dvojitou prázdnou šachtou a komínovým průduchem je zajištěna pomocí nerezových kotev. Vnější rozměr jeden a půl průduchového tělesa je 400 x 600 mm, každý další celý průduch prodlouží těleso o 400 mm a poloviční průduch jej prodlouží o 200 mm. Rozměry: 400 x 200 x 249 mm Hmotnost tvarovky: 11,2 kg Pevnost v tlaku: 10 MPa Objemová : 600 g.m -3 HPD Podkladová deska Je vyrobena z prostého betonu. Umisťuje se na výšku čisté podlahy. Slouží k celkovému roznesení váhy komínového tělesa a po ideálním ustavení do roviny pro dobrou stavbu celého komína. Rozměry: 400 x 400 x 45 mm Hmotnost: 15,6 kg HPD 0,5 Podkladová deska - poloviční Je vyrobena z prostého betonu. Umisťuje se na výšku čisté podlahy. Slouží k celkovému roznesení váhy poloviční šachty komínového tělesa a po ideálním ustavení do roviny pro dobrou stavbu celé prázdné šachty. Rozměry: 400 x 200 x 45 mm Hmotnost: 7,8 kg HGR Trubka pevná 1,0 m Plastové vložky jsou určeny pro odvod spalin od spotřebičů. Jsou charakterizovány vysokou teplotní stálostí, odolností vůči UV záření i agresivním kondenzátům vznikajícím při provozu nízkoteplotních a kondenzačních kotlů. vnitřní průměr HGR délka 0,7 HGR , HGR ,1 HGR ,4 2

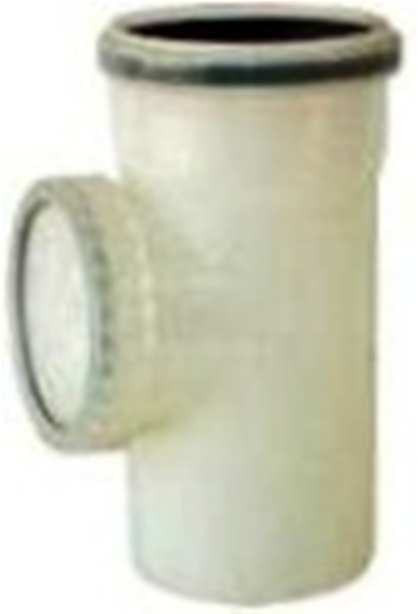

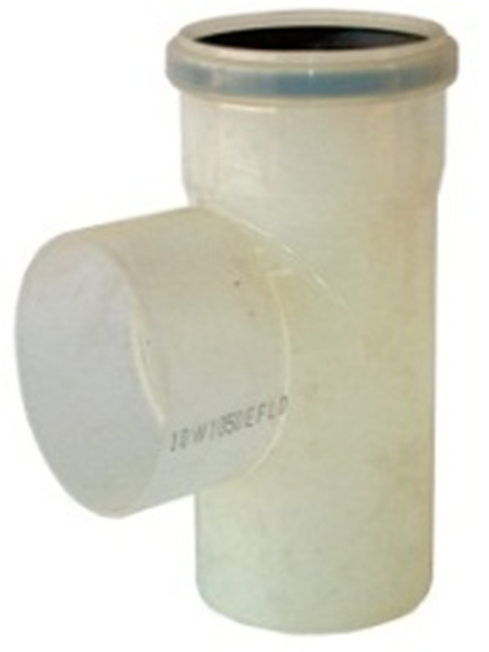

3 HGU Revizní zátka s odtokem kondenzátu Je vyrobena z plastu a má stejné vlastnosti jako komínová vložka. Na vývod z revizní zátky se připevňuje vrapová hadice, která zajišťuje odvod kondenzátu do neutralizační jímky, nebo přímo do kanalizace. Do revizní zátky se zasouvá T-kus kontrolní, k němuž je připevněna nosná objímka upevňovací. Tyto komponenty se poté společně osazují do komínového tělesa a nesou veškeré jeho ostatní prvky. vnitřní průměr HGU výška 0,2 HGU ,25 80 HGU ,3 HGU ,35 HGS T - kus kontrolní Umožňuje kontrolu spalinové cesty, je vyroben z plastu a má stejné vlastnosti jako komínová vložka. Na jeho vývod se nasazuje šroubovací uzávěr s gumovým těsněním. T-kus kontrolní s připevněnou nosnou objímkou upevňovací se zasouvá do revizní zátky s odtokem kondenzátu. Veškeré tyto komponenty nesou všechny ostatní prvky komínového tělesa. vnitřní průměr HGS délka 0,2 HGS ,3 240 HGS ,3 HGS ,4 HGT T-kus Používá se pro připojení spotřebiče do komínového tělesa. Výškové umístění závisí na typu použitého spotřebiče. Pro lepší připojení spotřebiče je jeho vývod opatřen gumovým těsněním. vnitřní průměr HGT délka 0,2 HGT ,3 240 HGT ,3 HGT ,4 3

4 HGN Nosná upevňovací objímka U komínového systému se používají dvě nosné upevňovací objímky. První objímka se připevňuje k prvnímu komponentu (tj. T-kusu kontrolnímu) a nese všechny komínové prvky. Do cihelných komínových tvarovek se vybrousí spáry, vyplní se lepicí maltou a osadí se nosná objímka. Druhá nosná objímka se umisťuje v horní části komínového tělesa stejným způsobem jako první objímka. vnitřní průměr HGN ,2 HGN ,3 HGN ,3 HGN ,4 HGW V Čelní deska pro přetlak - velká Je vyrobena z nerezové oceli a těsnění je zajištěno gumovou planžetou. Osazuje se na ústí sopouchu. Při stavbě komínu se v místě, kde se nachází připojení sopouchu, vyřízne otvor do cihelných komínových tvarovek, který se osadí deskou. Rozměry: 330 x 320 mm Hmotnost: 1 kg HWD Komínová dvířka Umisťují se na komínové těleso v místě dvířkové tvarovky a slouží k čištění a provádění revizí komínu. Na vnitřní stranu dvířek revizní technik nalepí revizní štítek s údaji o komínovém tělese. Do štítku se zaznamenávají veškeré provedené kontroly a revize. Rozměry: 340 x 300 mm Hmotnost: 1,8 kg HGM Větrací mřížka pod omítku Osazuje se do spodní části komínového tělesa (kde není tepelná izolace) na cihelné tvarovky, do kterých se ještě před jejich osazením vyřízl otvor pro větrací mřížku. Slouží k nasávání vzduchu pro zadní větrání. Na povrch komínového tělesa se připevňuje pomocí dodaných hmoždinek. Svou konstrukcí je přizpůsobena tak, aby se její okraje daly zaomítat. Rozměry: 150 x 200 mm Hmotnost: 0,4 kg HOD Distanční objímka - univerzální Je vyrobena z nerezového plechu. Jejím úkolem je zajistit komínové vložky uprostřed komínového tělesa. Jednotlivé plechy se vsunou do všech čtyř otvorů v rozích komínových tvarovek a ohnou se ke komínové vložce. Osazují se každé 2 metry. Dodávána v sadě o čtyřech kusech. Hmotnost: 0,3 kg 4

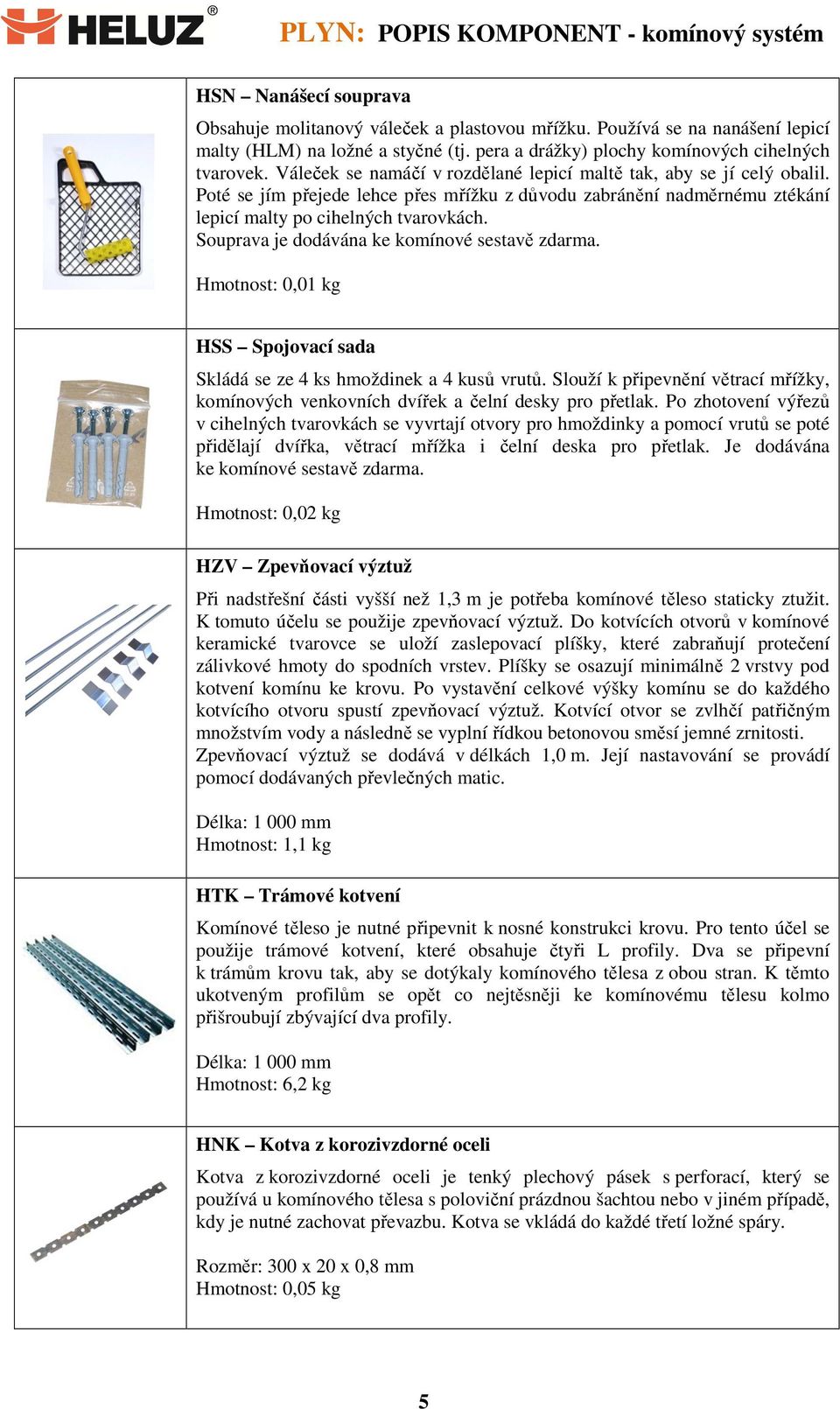

5 HSN Nanášecí souprava Obsahuje molitanový váleček a plastovou mřížku. Používá se na nanášení lepicí malty (HLM) na ložné a styčné (tj. pera a drážky) plochy komínových cihelných tvarovek. Váleček se namáčí v rozdělané lepicí maltě tak, aby se jí celý obalil. Poté se jím přejede lehce přes mřížku z důvodu zabránění nadměrnému ztékání lepicí malty po cihelných tvarovkách. Souprava je dodávána ke komínové sestavě zdarma. Hmotnost: 0,01 kg HSS Spojovací sada Skládá se ze 4 ks hmoždinek a 4 kusů vrutů. Slouží k připevnění větrací mřížky, komínových venkovních dvířek a čelní desky pro přetlak. Po zhotovení výřezů v cihelných tvarovkách se vyvrtají otvory pro hmoždinky a pomocí vrutů se poté přidělají dvířka, větrací mřížka i čelní deska pro přetlak. Je dodávána ke komínové sestavě zdarma. Hmotnost: 0,02 kg HZV Zpevňovací výztuž Při nadstřešní části vyšší než 1,3 m je potřeba komínové těleso staticky ztužit. K tomuto účelu se použije zpevňovací výztuž. Do kotvících otvorů v komínové keramické tvarovce se uloží zaslepovací plíšky, které zabraňují protečení zálivkové hmoty do spodních vrstev. Plíšky se osazují minimálně 2 vrstvy pod kotvení komínu ke krovu. Po vystavění celkové výšky komínu se do každého kotvícího otvoru spustí zpevňovací výztuž. Kotvící otvor se zvlhčí patřičným množstvím vody a následně se vyplní řídkou betonovou směsí jemné zrnitosti. Zpevňovací výztuž se dodává v délkách 1,0 m. Její nastavování se provádí pomocí dodávaných převlečných matic. Délka: mm Hmotnost: 1,1 kg HTK Trámové kotvení Komínové těleso je nutné připevnit k nosné konstrukci krovu. Pro tento účel se použije trámové kotvení, které obsahuje čtyři L profily. Dva se připevní k trámům krovu tak, aby se dotýkaly komínového tělesa z obou stran. K těmto ukotveným profilům se opět co nejtěsněji ke komínovému tělesu kolmo přišroubují zbývající dva profily. Délka: mm Hmotnost: 6,2 kg HNK Kotva z korozivzdorné oceli Kotva z korozivzdorné oceli je tenký plechový pásek s perforací, který se používá u komínového tělesa s poloviční prázdnou šachtou nebo v jiném případě, kdy je nutné zachovat převazbu. Kotva se vkládá do každé třetí ložné spáry. Rozměr: 300 x 20 x 0,8 mm Hmotnost: 0,05 kg 5

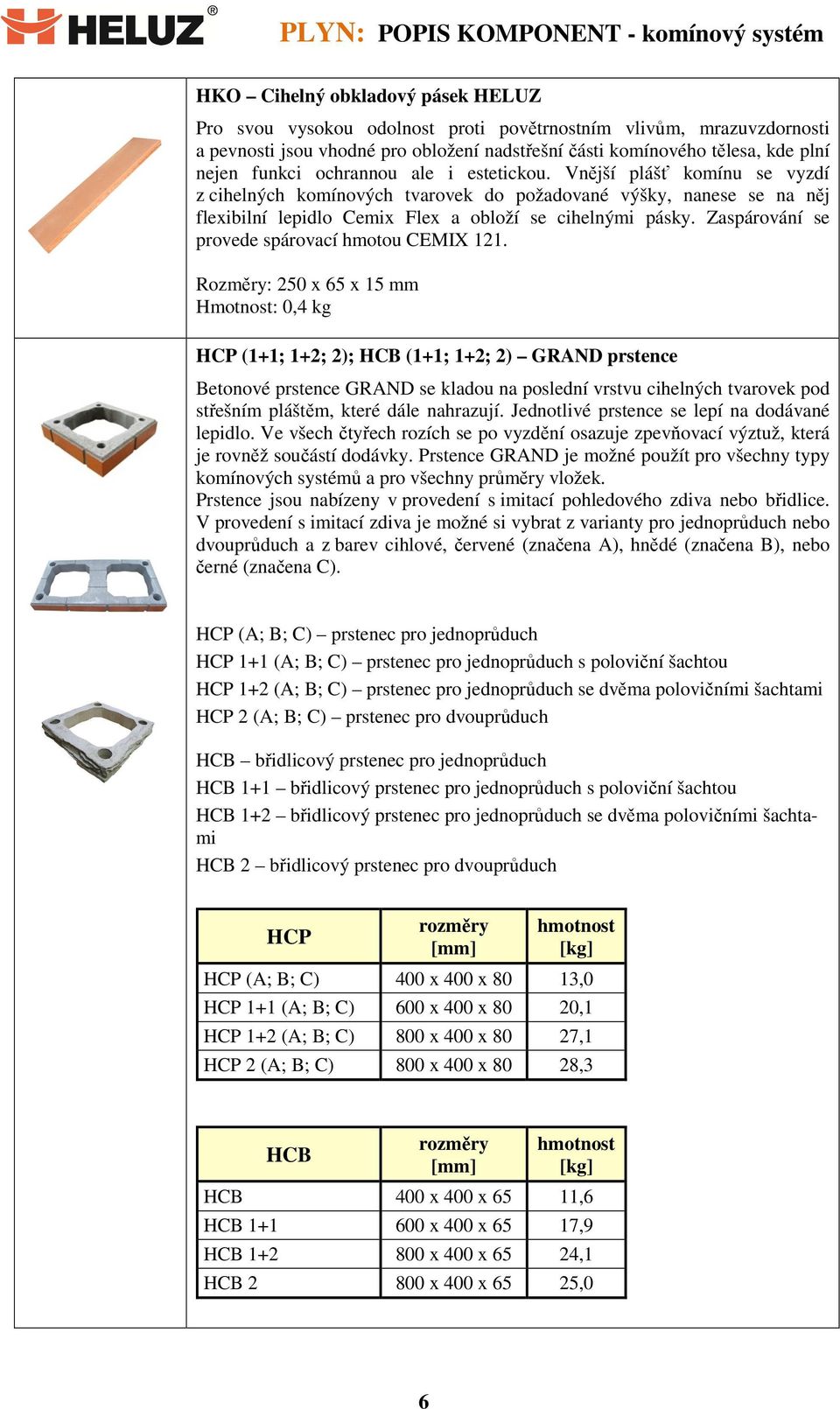

6 HKO Cihelný obkladový pásek HELUZ Pro svou vysokou odolnost proti povětrnostním vlivům, mrazuvzdornosti a pevnosti jsou vhodné pro obložení nadstřešní části komínového tělesa, kde plní nejen funkci ochrannou ale i estetickou. Vnější plášť komínu se vyzdí z cihelných komínových tvarovek do požadované výšky, nanese se na něj flexibilní lepidlo Cemix Flex a obloží se cihelnými pásky. Zaspárování se provede spárovací hmotou CEMIX 121. Rozměry: 250 x 65 x 15 mm Hmotnost: 0,4 kg HCP (1+1; 1+2; 2); HCB (1+1; 1+2; 2) GRAND prstence Betonové prstence GRAND se kladou na poslední vrstvu cihelných tvarovek pod střešním pláštěm, které dále nahrazují. Jednotlivé prstence se lepí na dodávané lepidlo. Ve všech čtyřech rozích se po vyzdění osazuje zpevňovací výztuž, která je rovněž součástí dodávky. Prstence GRAND je možné použít pro všechny typy komínových systémů a pro všechny průměry vložek. Prstence jsou nabízeny v provedení s imitací pohledového zdiva nebo břidlice. V provedení s imitací zdiva je možné si vybrat z varianty pro jednoprůduch nebo dvouprůduch a z barev cihlové, červené (značena A), hnědé (značena B), nebo černé (značena C). HCP (A; B; C) prstenec pro jednoprůduch HCP 1+1 (A; B; C) prstenec pro jednoprůduch s poloviční šachtou HCP 1+2 (A; B; C) prstenec pro jednoprůduch se dvěma polovičními šachtami HCP 2 (A; B; C) prstenec pro dvouprůduch HCB břidlicový prstenec pro jednoprůduch HCB 1+1 břidlicový prstenec pro jednoprůduch s poloviční šachtou HCB 1+2 břidlicový prstenec pro jednoprůduch se dvěma polovičními šachtami HCB 2 břidlicový prstenec pro dvouprůduch HCP HCP (A; B; C) 400 x 400 x 80 13,0 HCP 1+1 (A; B; C) 600 x 400 x 80 20,1 HCP 1+2 (A; B; C) 800 x 400 x 80 27,1 HCP 2 (A; B; C) 800 x 400 x 80 28,3 HCB HCB 400 x 400 x 65 11,6 HCB x 400 x 65 17,9 HCB x 400 x 65 24,1 HCB x 400 x 65 25,0 6

7 HDZ (2; 3; 4); HDS (1+2; 2; 2+2) Krycí deska Sklovláknobetonová krycí deska slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Pro její nízkou je manipulace s ní nenáročná. Sklovláknobetonová krycí deska je univerzální pro všechny typy a průměry vložek. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND HDZ Krycí deska - jednoprůduch HDZ 2 Krycí deska - dvouprůduch HDZ 3 Krycí deska - tříprůduch HDZ 4 Krycí deska - čtyřprůduch HDZ HDZ 540 x 540 x 50 11,4 HDZ x 540 x 50 14,1 HDZ x 540 x 50 17,2 HDZ 4 20,5 HDS Krycí deska - jednoprůduch + poloviční šachta HDS 1+2 Krycí deska - jednoprůduch + 2 poloviční šachty HDS 2 Krycí deska - dvouprůduch + poloviční šachta HDS 2+2 Krycí deska - dvouprůduch + 2 poloviční šachty HDS HDS 735 x 540 x ,7 HDS x 540 x ,0 HDS x 540 x ,2 HDS x 540 x ,5 7

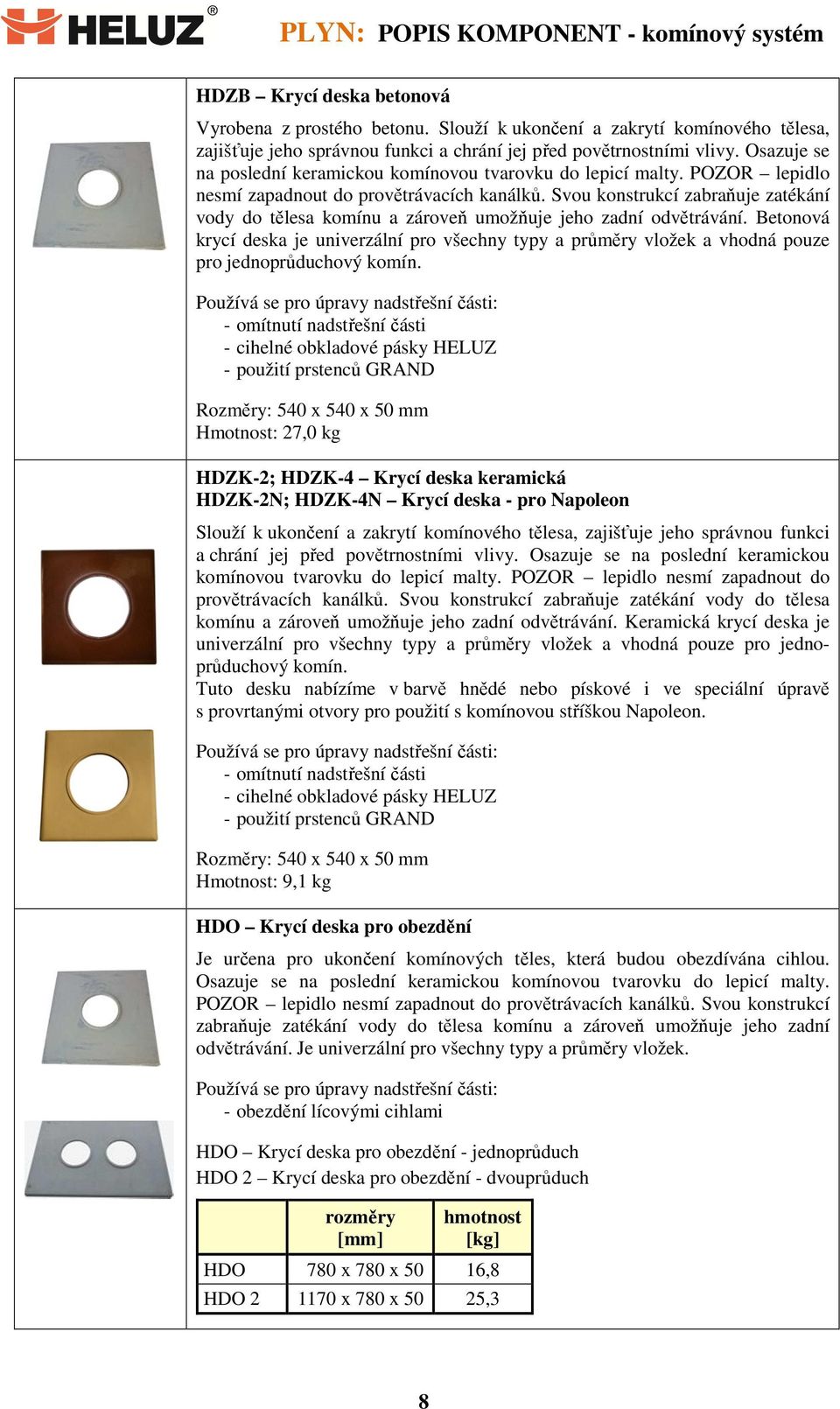

8 HDZB Krycí deska betonová Vyrobena z prostého betonu. Slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Betonová krycí deska je univerzální pro všechny typy a průměry vložek a vhodná pouze pro jednoprůduchový komín. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND Rozměry: 540 x 540 x 50 mm Hmotnost: 27,0 kg HDZK-2; HDZK-4 Krycí deska keramická HDZK-2N; HDZK-4N Krycí deska - pro Napoleon Slouží k ukončení a zakrytí komínového tělesa, zajišťuje jeho správnou funkci a chrání jej před povětrnostními vlivy. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Keramická krycí deska je univerzální pro všechny typy a průměry vložek a vhodná pouze pro jednoprůduchový komín. Tuto desku nabízíme v barvě hnědé nebo pískové i ve speciální úpravě s provrtanými otvory pro použití s komínovou stříškou Napoleon. Používá se pro úpravy nadstřešní části: - omítnutí nadstřešní části - cihelné obkladové pásky HELUZ - použití prstenců GRAND Rozměry: 540 x 540 x 50 mm Hmotnost: 9,1 kg HDO Krycí deska pro obezdění Je určena pro ukončení komínových těles, která budou obezdívána cihlou. Osazuje se na poslední keramickou komínovou tvarovku do lepicí malty. POZOR lepidlo nesmí zapadnout do provětrávacích kanálků. Svou konstrukcí zabraňuje zatékání vody do tělesa komínu a zároveň umožňuje jeho zadní odvětrávání. Je univerzální pro všechny typy a průměry vložek. Používá se pro úpravy nadstřešní části: - obezdění lícovými cihlami HDO Krycí deska pro obezdění - jednoprůduch HDO 2 Krycí deska pro obezdění - dvouprůduch HDO 780 x 780 x 50 16,8 HDO x 780 x 50 25,3 8

9 HDK Krakorcová deska pro obezdění Je vyrobena z vyztuženého betonu. Umisťuje se do lepicí malty nanesené na poslední vrstvě cihelných komínových tvarovek osazených pod střešní konstrukcí. Poté se pokračuje s vyzdíváním komínu pomocí cihelných komínových tvarovek do požadované výšky. Na krakorcovou desku se nanese dostatečné množství malty a začne se s obezdíváním komínu pomocí lícových cihel. Používá se pro úpravy nadstřešní části: - obezdění lícovými cihlami HDK Krakorcová deska pro obezdění - jednoprůduch HDK 2 Krakorcová deska pro obezdění - dvouprůduch HDK 710 x 710 x 80 78,0 HDK x 555 x 80 54,5 HGH Hlavice odkouření Vyrobena z válcového plechu natřeného polyuretanovou barvou. Svou konstrukcí umožňuje nejen odvod spalin, ale i přívod vzduchu ke spotřebiči. Připevňuje se do hrdla poslední plastové vložky (trubky). pro průměr trubky HGH výška 0,6 HGH ,8 260 HGH ,0 HGH ,1 HUH Hlavice prázdné šachty Je vyrobena z hliníkového plechu opatřeného černým nátěrem. Připevňuje se ke krycí desce pomocí ohebných příchytek ještě před konečným osazením krycí desky do lepicí malty na komínové těleso. Hlavice zabraňuje pronikání dešťové vody, sněhu a nečistot do prázdné větrací (instalační) šachty. Rozměry: - průměr: 315 mm - výška: 230 mm Hmotnost: 0,55 kg 9

10 HGP Redukce - adaptér Osazuje se na T-kus, na který se později připojuje spotřebič. Redukce umožňuje změnu průřezu kouřovodu a osazuje se pouze v případě potřeby. HGP 110/60 průměr trubky pevné průměr kouřovodu spotřebiče HGP 110/ HGP 110/80 80 HGP 125/60 HGP 125/ HGP 125/80 80 HGP 125/ HGP 160/60 HGP 160/75 75 HGP 160/ HGP 160/ HGP 160/ ,2 HLM Lepící malta 1 kg Speciální malta pro lepení cihelných komínových tvarovek. Malta se připravuje podle návodu na obalu. Na tvarovky se nanáší pomocí nanášecí soupravy obsahující váleček a mřížku. Nanáší se na plochy ložné i styčné (tj. na pera a drážky). Přebytečná malta se po osazení tvarovek otře houbičkou. Hmotnost balení: 1 kg HCL Spojovací hmota GRAND Hmota je určena k montáži prstenců GRAND, které jsou vyrobeny z lehčeného betonu. Proto je její složení odlišné od lepicí malty HLM. Spojovací hmota se nanáší na čistý povrch v takovém množství, aby při položení dalšího prstence nedocházelo k jejímu vytlačování dovnitř nebo vně komínového tělesa. Přebytečnou hmotu je potřeba z jednotlivých spár otřít. Hmotnost balení: 5 kg HKH Spárovací hmota CEMIX 121 Cementová ruční malta pro spárování lícového zdiva u nadstřešní části komínového tělesa. Spárovací hmota se rozmíchá s vodou v předepsaném poměru a použije se na spárování lícového obkladového zdiva podle postupu stanoveného výrobcem. Upravený povrch zatvrdlé hmoty ve spárách má jemnozrnnou strukturu. Hmotnost balení: 25 kg 10

11 HKL Flexibilní lepidlo CEMIX 045/Flex Vysoce flexibilní cementové lepidlo pro lepení lícových obkladových cihel na nadstřešní část komínového tělesa. Lepidlo se rozmíchá s vodou v předepsaném poměru a nanáší se na komínový plášť podle postupu určeného výrobcem. Lepidlo je možné též nanášet přímo na lícové obkladové cihly. Hmotnost balení: 5 kg HCZ Zálivková hmota Cementová ruční malta je určená pro zalévání zpevňovací výztuže umístěné ve všech čtyřech otvorech v rozích cihelných komínových tvarovek a prstenců GRAND. Zálivkovou hmotu a výztuž používáme v případě, kdy nadstřešní část komínového tělesa je vyšší než 1,3 m, nebo je postavena z prstenců GRAND. Po dosažení výšky, v níž se začne výztuž umisťovat, se položí do otvorů v rozích komínových tvarovek zaslepovací plíšky, které brání pronikání hmoty do spodních vrstev. Poté se pokračuje ve stavbě komínového tělesa. Po osazení dalších dvou vrstev cihelných tvarovek se umístí zpevňovací výztuž do rohů v obvodu tvarovek, otvory se zvlhčí vodou a zalijí zálivkovou hmotou. Hmotnost balení: 10 kg 11
