1 , Brno Připravil: Ing. Eliška Máchová Ing. Zdeněk Holouš, Ph.D. Konstrukce nábytku 1. část: Základní konstrukce - konstrukční vazby lepené - This project has been funded withsupport from European Commision

2 řešen v rámci programu LEONARDO DA VINCI. This project has been funded with support from European Commision strana 2

3 Řešitelský tým P0 koordinátor Textilní zkušební ústav, p.s. Brno, CZ P1 hlavní partner Mendelova univerzita v Brně, LDF, Ústav nábytku, designu a bydlení, CZ P2 Textiles & Flooring Institute GmbH in Aachen, DE (Institut pro textilní a podlahový materiál) P3 Institute of Technology GMIT Galway - Mayo, IE P4 Asociaţia Producătorilor de Mobile din Romanian, RO (Asociace výrobců nábytku v Rumunsku) P5 Ogólnopolska Izba Gospodarcza Producentów Mebli (OIGPM) Warsav, PL (Polská komora nábytkářů) This project has been funded withsupport from European Commision strana 3

4 Základní konstrukce strana 4 LEPENÉ VAZBY - spojení na šířku, spojení do plochy Spojení na tupou spáru Spojení na polodrážku Spojení na zubovou spáru Spojení na vlastní pero Spojení na vícečetné vlastní pero Spojení na vlastní pero u aglomerovaných materiálů This project has been funded withsupport from European Commision

5 Základní konstrukce LEPENÉ VAZBY - spojení na šířku, spojení do plochy Spojení na vložené pero Spojení pomocí spojovacích lamel Spojení pomocí dřevěných kolíků strana 5

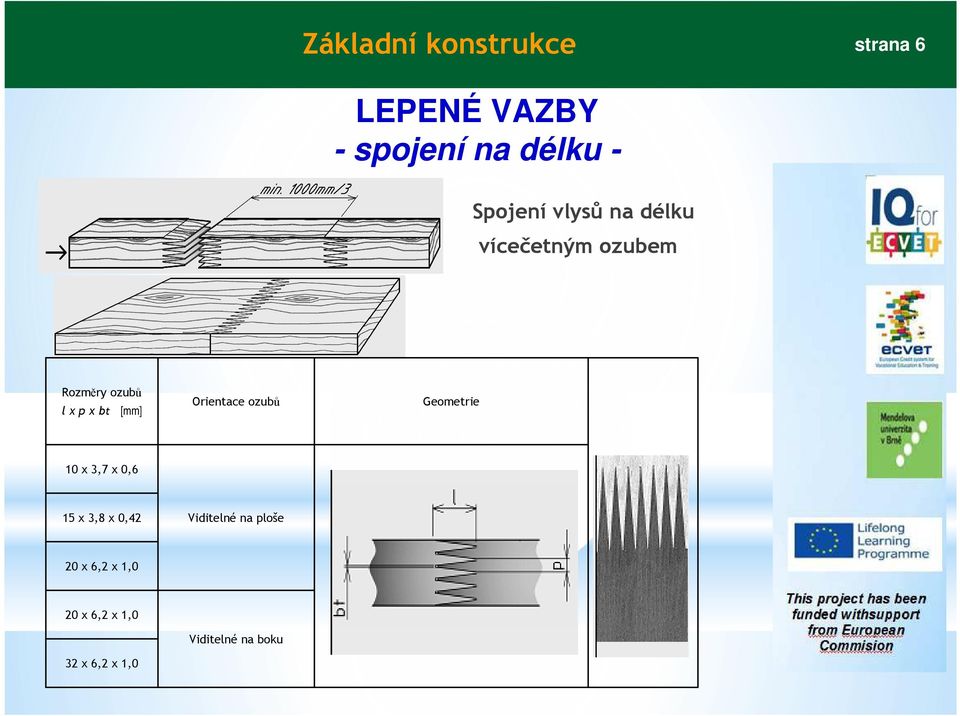

6 Základní konstrukce LEPENÉ VAZBY - spojení na délku Spojení vlysů na délku vícečetným ozubem Rozměry ozubů l x p x bt [mm] Orientace ozubů 10 x 3,7 x 0,6 15 x 3,8 x 0,42 Viditelné na ploše 20 x 6,2 x 1,0 20 x 6,2 x 1,0 Viditelné na boku 32 x 6,2 x 1,0 Geometrie strana 6

7 Základní konstrukce LEPENÉ VAZBY- spojení vlysů na délku Spojení na polodrážku Spojení na vlastní pero Spojení na čep s otvorem Spojení na vložené pero s oplášťováním Spojení na křížový čep s rozporem strana 7

8 Základní konstrukce Spoje pro rámové konstrukce M Rámové konstrukce jsou relativně jednoduché pro výrobu s využitím spodní frézky, především spoje čep a rozpor (pozice A), vícečetné čepy a rozpory (B), čep a dlab (M), a přeplátování (E). Podle účelu použití mohou být všechny rámové spoje zajištěny vrutem (H), průmyslovým spojovačem (J), hřebíky bez hlavičky (K), které můžou být nastřelovací, dále dřevěným kolíkem (L) s čely konců zabroušenými slicovanými s plochou vlysů. Rámové konstrukce mohou být vytvářeny v různých kombinacích čepů a rozporů/dlabů: čep a rozpor (C), čep s osazením (tzv. čep s nosem) a rozpor (D), polokrytý čep a rozpor na pokos (F) a přeplátování s jednostranným pokosem (G). Parametry (rozměry) čepů, rozporů, dlabů, drážek a per vychází z rozměru vlysu, tj. průřezu vlysu, a jsou zpravidla rovnoměrně rozloženy v šířce a tloušťce vlysů (viz níže uvedené). strana 8

9 Základní konstrukce spoje pro rámové konstrukce Čep a rozpor jako středový spoj rámu (pozice (A), průběžný hranatý čep a dlab (B), plochý hranatý čep a dlab (C), plochý oválný průběžný čep a dlab (D). Plochý oválný neprůběžný čep a dlab (E), zkosený čep se zaobleným dlabem dlab vytvořen dlabačkou (F), plochý hranatý čep v drážce drážka (dlab) vyrobený spodní frézkou (G), jednostranně odsazený hranatý čep s oválným dlabem (H), rohové spojení hranatým čepem s osazením (tzv. čep s nosem) a průběžným dlabem používá se např. v konstrukčním uzlu nosné konstrukce židle, tj. spojení nohy přední s luby (přední a boční) židle(j). strana 9

10 Základní konstrukce Spoje pro rámové konstrukce t tloušťka čepu a dlabu; tc tloušťka čepu; td tloušťka dlabu; S šířka čepu a dlabu; Sc šířka čepu (pera) a dlabu (drážky); Sn šířka osazení čepu (tzv. délka nosu čepu); L délky čepu; L1 délka osazení čepu (tzv. délka nosu čepu); m spára mezi koncem dlabu a čelem čepu; a tloušťka materiálu ode dna dlabu; b odsazení čepu; T tloušťka vlysu; B, L - šířka čepu a délka průběžného čepu. Pro: 1: optimálně B = L; t = 0.33 T; t1 = 0,5 (T- t) 2 a 3: td = (0,3 0,43)T ; L = (0,65 0,85) S ; Sc = Sd + (0,2 0,5) mm ; tc = td + (0,1-0,2) mm - platí pro tvrdé dřeviny, kótuje se jmenovitý rozměr S tc = td + (0,15-0,3) mm-platí pro měkké dřeviny a 4 mm; b = 0 4 mm; m = 1 1,5 mm 3: Sn = (0,33 0,5)S1; L1 7 mm strana 10

11 Základní konstrukce - Rohové spoje dílců z masivního dřeva a spárovek strana 11 A vlastní pero a drážka B, C, D vlastní pero a drážka vyrobené profilovou frézou (tvar dle použité frézy), těmito spoji se zvětšuje lepená plocha spoje. C a D - je možné použít jak pro podélný průběh vláken (C), tak příčný průběh vláken (D).

12 Základní konstrukce - Rohové spoje dílců z masivního dřeva a spárovek Spojení na ozuby lze mimo masivního dřeva částečně použít i u dílců ze spárovky a překližky. Zásadně se nesmí aplikovat z laťovky! Ozuby mohou být, co do tvaru: přímě, rybinové a v součastnosti s nástupem NC obráběcích center různě tvarované (viz níže). Rybinové ozuby zajišťují samosvornost spojení a vytváří z nich nejpevnější spoj. Ozuby se dále dělí, z vizuálního hlediska, na: otevřené, polokryté a celokryté. Otevřené vytváří z nich opět nejpevnější spoj. Lze je vyrábět ručně, stopkovými frézami na horní frézce (pozice A), spodní frézce (C) nebo na NC čepovačkách (B, D). Zkosení rybiny je 1 : 6 až 1 : 7, což odpovídá sklonu 8 až 9. strana 12

13 Základní konstrukce - Spojení tvaru T z dílců masivního dřeva a spárovek strana 13 Strojně vyráběné rybinové ozuby stopkovou frézou. Spojení tvaru T klasické konstrukce:

14 Základní konstrukce - Spojení tvaru T z dílců masivního dřeva a spárovek Spojení tvaru T na rybinové vlastní pero: Příklad zakreslení s vyznačeným nesprávným kótováním: strana 14

15 Základní konstrukce - Spojení tvaru T z dílců masivního dřeva a spárovek T spoj na frézované sdružené čepy (např. vodorovné mezistěny) Moderní způsob napojení dílců z masivního dřeva je spojení na vlastní pero a drážku se zámkem. Používá se pro: spojení na sucho při obkladech stěn a v nábytku na výplně dveří s rámovou konstrukcí. strana 15

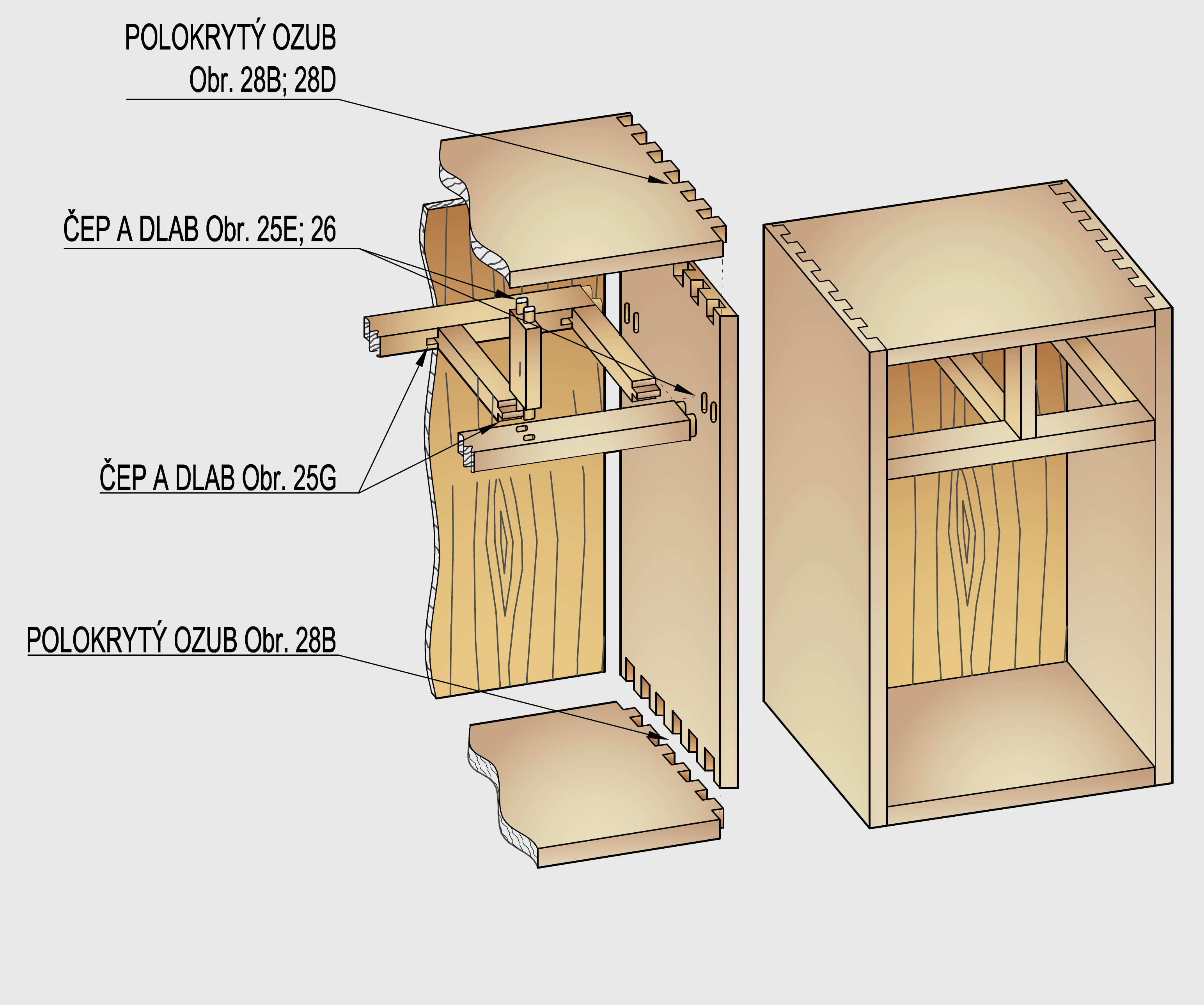

16 Klasické konstrukce - aplikace základních spojů v klasických konstrukcí nábytku z dílců z masivního dřeva a spárovky Klasická lepená konstrukce korpusu skříně POLOKRYTÉ OZUBY NEPRŮCHOZÍ ČEP A DLAB NEPRŮCHOZÍ ČEP A DLAB POLOKRYTÉ OZUBY Materiál je především spárovka, masivní dřevo, laťovky a částečně překližky. Místo mezistěn je využívána rámová konstrukce z masivního dřeva. strana 16

17 Klasické konstrukce - aplikace základních spojů v klasických konstrukcí nábytku z dílců z masivního dřeva a spárovky Konstrukce židle s využitím klasických lepených spojů Legenda: čep s nosem a dlab (lze i čep a rozpor) čep a dlab oválného průřezu čep a dlab + přeplátování s vrutem čep a dlab otvor válcový, prvek kruhového průřezu, v celém svém profilu uložen do otvoru čep a dlab hranatý 7. čep kruhového přůřezu a otvor 9. zkosení hran po obvodě celého čelního konce noh Konstrukce židle bez použití spojovacích prostředků: strana 17

18 Základní spoje a aplikace v klasických konstrukcí - zdroje strana 18 Literatura 1. HOLOUŠ, Z. a E.MÁCHOVÁ. Konstrukce I.: KONSTRUKCE NÁBYTKU procesy, návody,příklady. [Brno: Česká republika]: Mendelova univerzita v Brně, ISBN HOLOUŠ, Z. a E.MÁCHOVÁ. Konstrukce I. Podklady pro přednášky a cvičení. Brno: Mendelova univerzita v Brně, HOLOUŠ, Z., E.MÁCHOVÁ. a P. KOTÁSKOVÁ. ODBORNÉ KRESLENÍ pro učební obor Truhlář. Praha: INFORMATORIUM, spol. s.r.o., ISBN JOŠČÁK, P., M. GAFF a N. LANGOVÁ. Nábytkové konstrukčné spoje. [Zvolen, Slovensko]: Technická univerzita vo Zvolene, ISBN MÁCHOVÁ, E. Výkresy nábytku. Podklady pro přednášky a cvičení. Brno: Mendelova univerzita v Brně, PRACHT, K. Möbel und Innenauusbau. Handbuch der Holzkonstruktionen. 4. vyd. Leinfelden- Echterdingen [Germany]: Verlagsanstall A.Koch GmbH, ISBN SPANNAGEL, F. Der Möbelbau für Tischler, Architekten und Lehrer. [Ravensburg, Německo]: Otto Maier Verlag Ravensburg, Obrázky HOLOUŠ, Z. a E. MÁCHOVÁ. KONSTRUKCE NÁBYTKU - procesy, příklady a návody [digitální obraz]. Brno: Mendelova univerzita v Brně, 2012, 2013.

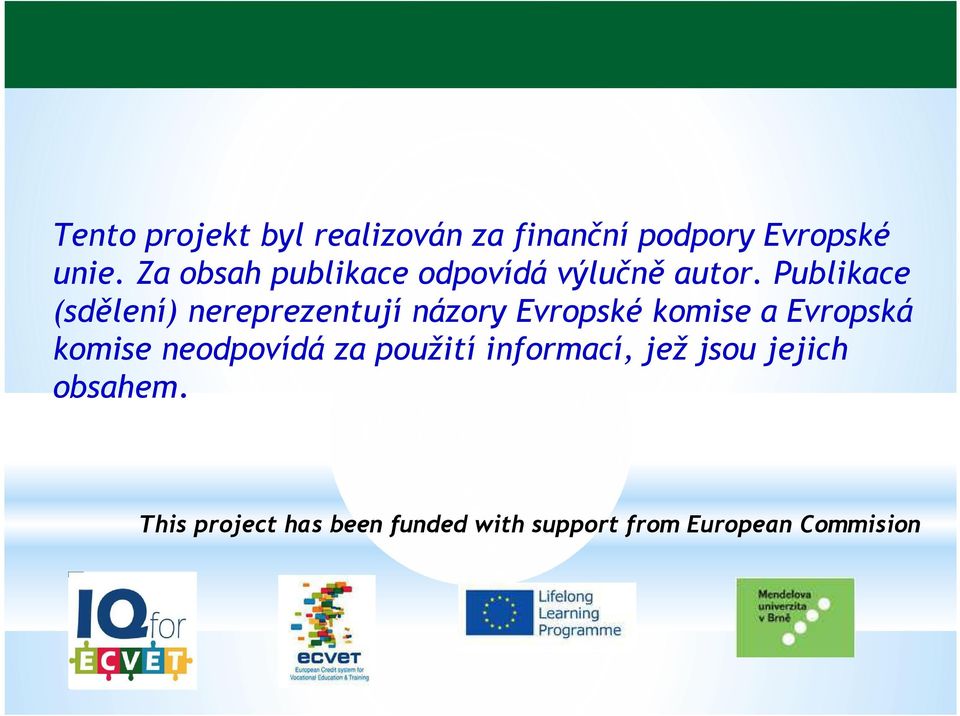

19 Tento projekt byl realizován za finanční podpory Evropské unie. Za obsah publikace odpovídá výlučně autor. Publikace (sdělení) nereprezentují názory Evropské komise a Evropská komise neodpovídá za použití informací, jež jsou jejich obsahem. This project has been funded with support from European Commision
