3 PROFIL SPOLEČNOSTI i ÚVODEM KONTAKTY Vážení zákazníci, katalog, který dostáváte do rukou jsme koncipovali tak, aby jste v něm nalezli všechny důležité informace umožňující udělat si představu o nabízených výrobcích. Kromě vyobrazení jednotlivých souprav a komponentů taktické komunikace a rozšiřujícího příslušenství obsahuje i minimální kompletace zajišťující základní funkce a provoz, různé varianty provedení a stručnou specifikaci, popis funkce a některé důležité provozní vlastnosti. Věříme, že Vám katalog poslouží k získání potřebných informací. Práce na vývoji komunikačních prostředků pokračují a katalog bude o další novinky postupně doplňován. V případě Vaší potřeby podrobnějších informací o výrobcích i připravovaných novinkách se můžete obrátit na naše obchodní oddělení. Ochotně a rádi Vám tyto informace poskytneme. Vedení MESIT defence, s.r.o. Uherské Hradiště MESIT defence, s.r.o. Sokolovská 573, Mařatice Uherské Hradiště Česká republika T F Obchodní oddělení (OBO) Ing. Libor Mikl, vedoucí Petr Maděra, obch. referent sales.defence@.mesit.cz MESIT defence, s.r.o. MESIT defence je společnost, která vyvíjí a vyrábí vysoce spolehlivé výrobky pro významné vládní instituce, jako je armáda a policie, stejně jako pro obchodní organizace v oblasti leteckého průmyslu a služeb. V současnosti MESIT defence nabízí úplný sortiment špičkových výrobků pro hlasovou a datovou komunikaci, časoměrnou techniku a speciální elektroniku pro letecký průmysl. Výrobky MESIT defence jsou vyvíjeny vlastním oddělením vývoje a ve spolupráci s předními světovými firmami v oboru. Vyznačují se vysokou kvalitou, spolehlivostí a odolností a jsou úspěšně používány ve více než 20 zemích světa. Mezi hlavní přednosti společnosti MESIT defence patří důkladná znalost systémů, díky které může náročným zákazníkům nabídnout kompletní sortiment výrobků a služeb

4 ii NOVINKY Podrobnosti najdete v oddílu A1. NEJAKTUÁLNĚJŠÍ INFORMACE O NOVINKÁCH VČETNĚ KOMPLETNÍHO SORTIMENTU VÝROBKŮ NAJDETE NA

5 OBSAH iii Profil společnosti vi A RÁDIOVÝ SYSTÉM RF40 1. Ruční radiostanice B RÁDIOVÝ SYSTÉM RF20 1. Ruční radiostanice 2. Mobilní soupravy 3. Automatické retranslační stanoviště 4. Rádiová VoIP brána C RÁDIOVÝ SYSTÉM R Rádiový systém R150M D RÁDIOVÝ SYSTÉM RF13 1. Přenosné radiostanice 2. Mobilní soupravy 3. Automatické retranslační stanoviště E PŘÍSLUŠENSTVÍ 1. Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém RF20 2. Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém R Zdrojové skříně, napájecí zdroje, nabíječe pro rádiový systém RF13 4. Antény a stožáry 5. Audio příslušenství 6. Vf zesilovače 7. Doplňky 8. Rámy 9. Zkušební, kontrolní a testovací zařízení F ČASOMĚRNÁ TECHNIKA 1. Časoměrná technika

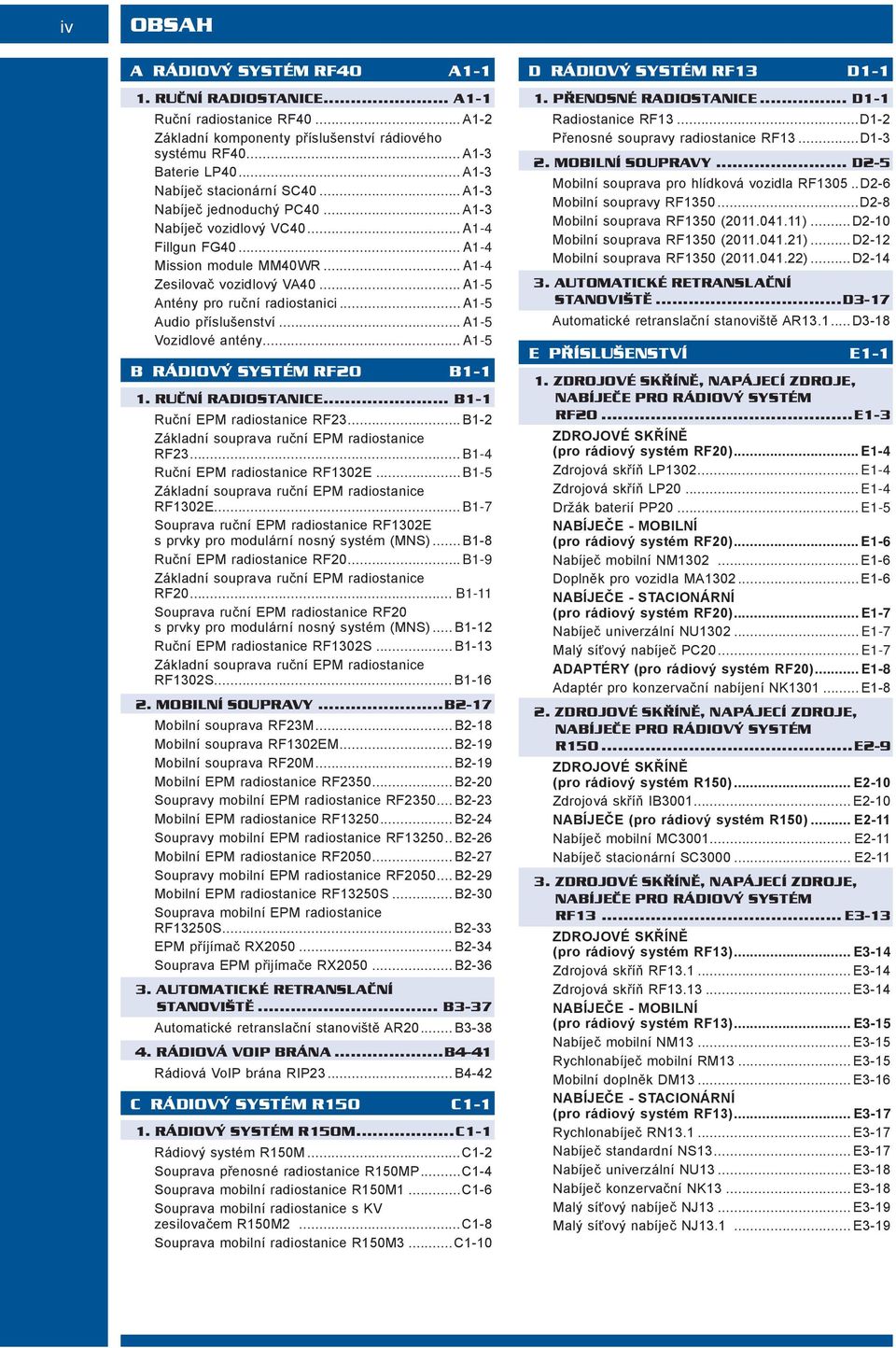

6 iv OBSAH A RÁDIOVÝ SYSTÉM RF40 A RUČNÍ RADIOSTANICE... A1-1 Ruční radiostanice RF40... A1-2 Základní komponenty příslušenství rádiového systému RF40... A1-3 Baterie LP40... A1-3 Nabíječ stacionární SC40... A1-3 Nabíječ jednoduchý PC40... A1-3 Nabíječ vozidlový VC40... A1-4 Fillgun FG40... A1-4 Mission module MM40WR... A1-4 Zesilovač vozidlový VA40... A1-5 Antény pro ruční radiostanici... A1-5 Audio příslušenství... A1-5 Vozidlové antény... A1-5 B RÁDIOVÝ SYSTÉM RF20 B RUČNÍ RADIOSTANICE... B1-1 Ruční EPM radiostanice RF23... B1-2 Základní souprava ruční EPM radiostanice RF23... B1-4 Ruční EPM radiostanice RF1302E... B1-5 Základní souprava ruční EPM radiostanice RF1302E... B1-7 Souprava ruční EPM radiostanice RF1302E s prvky pro modulární nosný systém (MNS)... B1-8 Ruční EPM radiostanice RF20... B1-9 Základní souprava ruční EPM radiostanice RF20... B1-11 Souprava ruční EPM radiostanice RF20 s prvky pro modulární nosný systém (MNS)... B1-12 Ruční EPM radiostanice RF1302S... B1-13 Základní souprava ruční EPM radiostanice RF1302S... B MOBILNÍ SOUPRAVY...B2-17 Mobilní souprava RF23M... B2-18 Mobilní souprava RF1302EM... B2-19 Mobilní souprava RF20M... B2-19 Mobilní EPM radiostanice RF B2-20 Soupravy mobilní EPM radiostanice RF B2-23 Mobilní EPM radiostanice RF B2-24 Soupravy mobilní EPM radiostanice RF B2-26 Mobilní EPM radiostanice RF B2-27 Soupravy mobilní EPM radiostanice RF B2-29 Mobilní EPM radiostanice RF13250S... B2-30 Souprava mobilní EPM radiostanice RF13250S... B2-33 EPM příjímač RX B2-34 Souprava EPM přijímače RX B AUTOMATICKÉ RETRANSLAČNÍ STANOVIŠTĚ... B3-37 Automatické retranslační stanoviště AR20... B RÁDIOVÁ VOIP BRÁNA...B4-41 Rádiová VoIP brána RIP23... B4-42 C RÁDIOVÝ SYSTÉM R150 C RÁDIOVÝ SYSTÉM R150M...C1-1 Rádiový systém R150M...C1-2 Souprava přenosné radiostanice R150MP...C1-4 Souprava mobilní radiostanice R150M1...C1-6 Souprava mobilní radiostanice s KV zesilovačem R150M2...C1-8 Souprava mobilní radiostanice R150M3...C1-10 D RÁDIOVÝ SYSTÉM RF13 D PŘENOSNÉ RADIOSTANICE... D1-1 Radiostanice RF13...D1-2 Přenosné soupravy radiostanice RF13...D MOBILNÍ SOUPRAVY... D2-5 Mobilní souprava pro hlídková vozidla RF D2-6 Mobilní soupravy RF D2-8 Mobilní souprava RF1350 ( )...D2-10 Mobilní souprava RF1350 ( )...D2-12 Mobilní souprava RF1350 ( )...D AUTOMATICKÉ RETRANSLAČNÍ STANOVIŠTĚ...D3-17 Automatické retranslační stanoviště AR D3-18 E PŘÍSLUŠENSTVÍ E ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM RF20...E1-3 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém RF20)... E1-4 Zdrojová skříň LP E1-4 Zdrojová skříň LP20... E1-4 Držák baterií PP20... E1-5 NABÍJEČE - MOBILNÍ (pro rádiový systém RF20)... E1-6 Nabíječ mobilní NM E1-6 Doplněk pro vozidla MA E1-6 NABÍJEČE - STACIONÁRNÍ (pro rádiový systém RF20)... E1-7 Nabíječ univerzální NU E1-7 Malý síťový nabíječ PC20... E1-7 ADAPTÉRY (pro rádiový systém RF20)... E1-8 Adaptér pro konzervační nabíjení NK E ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM R150...E2-9 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém R150)... E2-10 Zdrojová skříň IB E2-10 NABÍJEČE (pro rádiový systém R150)... E2-11 Nabíječ mobilní MC E2-11 Nabíječ stacionární SC E ZDROJOVÉ SKŘÍNĚ, NAPÁJECÍ ZDROJE, NABÍJEČE PRO RÁDIOVÝ SYSTÉM RF13... E3-13 ZDROJOVÉ SKŘÍNĚ (pro rádiový systém RF13)... E3-14 Zdrojová skříň RF E3-14 Zdrojová skříň RF E3-14 NABÍJEČE - MOBILNÍ (pro rádiový systém RF13)... E3-15 Nabíječ mobilní NM13... E3-15 Rychlonabíječ mobilní RM13... E3-15 Mobilní doplněk DM13... E3-16 NABÍJEČE - STACIONÁRNÍ (pro rádiový systém RF13)... E3-17 Rychlonabíječ RN E3-17 Nabíječ standardní NS13... E3-17 Nabíječ univerzální NU13... E3-18 Nabíječ konzervační NK13... E3-18 Malý síťový nabíječ NJ13... E3-19 Malý síťový nabíječ NJ E3-19

7 OBSAH v SÍŤOVÉ ZDROJE (pro rádiový systém RF13)... E3-20 Síťový zdroj SZ E3-20 Síťový zdroj SZ E ANTÉNY A STOŽÁRY... E4-21 ANTÉNY - PŘENOSNÉ (pro rádiové systémy RF20, RF13)... E4-22 Anténa pásková 0,5 m AS E4-22 Anténa pásková 1,1 m AL E4-22 Anténa pásková 1,5 m AL13... E4-23 Anténa prutová 2 m AL E4-23 ANTÉNY - PŘENOSNÉ (pro radiostanici RF23)... E4-24 Anténa pásková 1,1 m... E4-24 ANTÉNY - PŘENOSNÉ (pro rádiový systém R150M)... E4-25 Prutová KV anténa HV E4-25 Pásková VKV anténa HV E4-25 ANTÉNY - VOZIDLOVÉ (KV)... E4-26 Anténa mobilní KV 5 m... E4-26 ANTÉNY - VOZIDLOVÉ (VKV)... E4-27 Anténa vozidlová VKV 1,88 m... E4-27 Anténa vozidlová VKV 2,6 m... E4-27 ANTÉNY - VOZIDLOVÉ (UKV)... E4-28 Anténa vozidlová VKV/UKV 1,3 m... E4-28 Anténa vozidlová VKV 1,6 m... E4-28 ANTÉNY - VOZIDLOVÉ (širokopásmové)... E4-29 Anténa vozidlová VKV/UKV 2,7 m... E4-29 ANTÉNY - STACIONÁRNÍ (KV)... E4-30 Drátová KV anténa AK E4-30 Anténa AK E4-30 ANTÉNY - STACIONÁRNÍ (VKV)... E4-31 Anténa závěsná RF E4-31 Anténa dlouhodrátová PD13... E4-31 Anténa DISCON... E4-32 Anténa GROUNDPLANE... E4-32 STOŽÁRY... E4-33 Teleskopický stožár 10 m s navijákem... E4-33 Anténní stožár... E4-33 ANTÉNY - GPS... E4-34 Anténa družicové navigace GPA24... E4-34 Anténa družicové navigace GPA24 (s držákem a krytem)... E4-34 Anténa družicové navigace GPA24 (s tlumivkovým límcem)...e4-34 Anténa družicové navigace GPA24 (s tlumivkovým límcem a krytem)... E4-34 Tlumivkový límec... E4-35 Anténa GPS HV E AUDIO PŘÍSLUŠENSTVÍ...E5-37 AUDIO PŘÍSLUŠENSTVÍ (pro rádiové systémy RF20, RF13)... E5-38 Mikrotelefon RF s ovládáním... E5-38 Mikrotelefon RF bez ovládání... E5-38 Ruční mikrofon s reproduktorem RM E5-39 Ruční mikrofon s ovládáním RM20... E5-39 Ruční mikrofon s ovládáním RM23... E5-40 Náhlavní soupravy RF13.51L/RF13.51R... E5-40 Náhlavní soupravy (VOX) RF13.52L/RF13.52R.E5-40 Mikrotelefon... E5-41 Náhlavní souprava... E5-41 AUDIO PŘÍSLUŠENSTVÍ (pro rádiový systém R150M)... E5-42 Mikrotelefon GA E5-42 Reproduktorová skříňka GA E VF ZESILOVAČE...E6-43 ZESILOVAČE (pro rádiový systém R150M)... E W VKV/UKV kompaktní zesilovač PA3050C.E6-44 KV kompaktní zesilovač 150 W PA3150C... E6-44 Zesilovač KV 150 W PA E6-45 ZESILOVAČE (pro rádiový systém RF13)... E6-46 Zesilovač vf 50 W ZV E DOPLŇKY...E7-47 DOPLŇKY - PROGRAMOVÁNÍ (pro rádiové systémy RF20, RF13)... E7-48 Soupravy plnicího zařízení PK1302, PK20, PK23, PK1302S... E7-48 DOPLŇKY - PROGRAMOVÁNÍ (pro rádiový systém R150M)... E7-49 Souprava plnicího zařízení GP E7-49 Souprava konfiguračního nástroje RNMS E7-49 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém RF20)... E7-50 Panel dálkového ovládání RC20... E7-50 Retranslační jednotka RU20... E7-50 DOPLŇKY - OVLÁDÁNÍ (pro rádiový systém R150M)... E7-51 Souprava panelu dálkového ovládání GB E7-51 DOPLŇKY - NAVIGAČNÍ PŘIJÍMAČE (pro rádiový systém RF20)... E7-52 Přijímač GPS pro rádiový systém RF20 GPR23.E7-52 VF DOPLŇKY (pro rádiový systém R150M)... E7-53 Anténní ladicí jednotka AT E7-53 VF DOPLŇKY (pro rádiový systém RF13)... E7-54 Vysokofrekvenční filtr AF13... E RÁMY...E8-55 RÁMY (pro rádiový systém RF20)... E8-56 RÁMY (pro rádiový systém R150M)... E8-57 RÁMY (pro rádiový systém RF13)... E8-58 RÁMY - MONTÁŽNÍ DOPLŇKY... E ZKUŠEBNÍ, KONTROLNÍ A TESTOVACÍ ZAŘÍZENÍ... E9-61 ZKUŠEBNÍ, KONTROLNÍ A TESTOVACÍ ZAŘÍZENÍ (pro rádiový systém RF13)... E9-62 Kontrolní zařízení KZ13... E9-62 Tester zdrojových skříní ZB13... E9-63 F ČASOMĚRNÁ TECHNIKA F ČASOMĚRNÁ TECHNIKA...F1-1 Přijímač GNSS pro transfer času a frekvence GTR51... F1-2 Přijímač GNSS pro transfer času a frekvence GTR52... F1-3

8 vi PROFIL SPOLEČNOSTI VÝROBNÍ PROGRAM RÁDIOVÝ SYSTÉM RF40 Po systémech RF13 a RF20 se jedná se o třetí úplný taktický komunikační systémem, který stejně jako jeho předchůdci, zahrnuje radiostanice přenosné i vozidlové, různé waveformy, přenos hlasu i dat v zabezpečených i nezabezpečených sítích a širokou škálu příslušenství. Základem systému je ruční radiostanice RF40 (30 MHz-512 MHz) s výkonem do 10 W, která, kromě stávajících waveformů systémů RF13 a RF20, přináší zcela nový true-manet waveform WF40. Díky tomu lze využívat i širokopásmové datové přenosy a současnou komunikaci ve více kanálech. Mezi další vlastnosti WF40 patří ad-hoc síťová topologie s několikanásobnou retranslací, automatické šíření pozičně lokačních informací (PLI) na pozadí hlasových/datových přenosů (systémy GPS, Galileo, Glonass), dva virtuální kanály pro hlas plus jeden pro data v rámci jednoho fyzického rádiového kanálu nebo šifrování založené na AES. Radiostanice je rozšiřitelná o tzv. Mission Module, který obsahuje broadband modul pracující v pásmu L-band nebo S-band, díky němuž se z radiostanice stane plnohodnotné dvoukanálové ruční rádio. Systém nabízí i vozidlovou variantu s použitím vozidlového doku/zesilovače VA40 o výkonu 50 W (podpora jerk-and-run). RÁDIOVÝ SYSTÉM RF20 Ucelený soubor funkčně provázaných ručních a mobilních radiostanic (RF23, RF1302E, RF20, RF2350, RF2050 a RF13250) pro zabezpečení spolehlivého (TRANSEC) a bezpečného (COMSEC) spojení i v mimořádně náročných podmínkách. Radiostanice dovolují provoz ve více kmitočtových pásmech (multiband), víceúčelové využití (multirole) a více možných způsobů provozu (multimode). Ruční EPM radiostanice jsou určeny pro spojení na taktickém stupni u všech druhů vojsk. Uplatňují se zejména tam, kde je požadováno zajištění kvalitního spojení při co nejmenší hmotnosti spojovacích prostředků. Mobilní EPM radiostanice jsou určeny pro zástavby do všech pásových a kolových vozidel. Radiostanice plně navazují na vyráběnou řadu radiostanic RF13 a dříve vyráběné radiostanice RF1301, RF1302 a tím zabezpečují provozní i logistickou kompatibilitu.

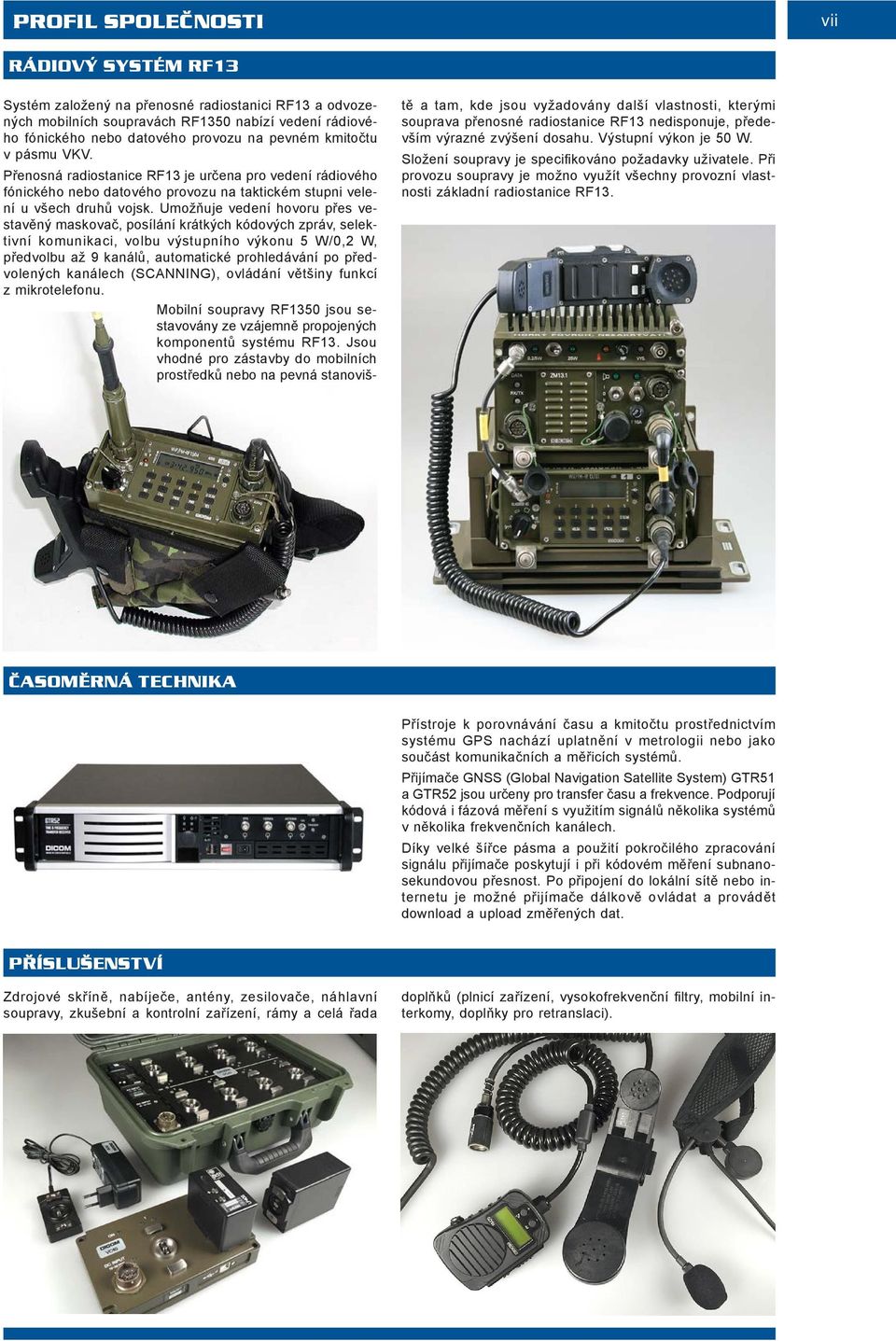

9 PROFIL SPOLEČNOSTI vii RÁDIOVÝ SYSTÉM RF13 Systém založený na přenosné radiostanici RF13 a odvozených mobilních soupravách RF1350 nabízí vedení rádiového fónického nebo datového provozu na pevném kmitočtu v pásmu VKV. Přenosná radiostanice RF13 je určena pro vedení rádiového fónického nebo datového provozu na taktickém stupni velení u všech druhů vojsk. Umožňuje vedení hovoru přes vestavěný maskovač, posílání krátkých kódových zpráv, selektivní komunikaci, volbu výstupního výkonu 5 W/0,2 W, předvolbu až 9 kanálů, automatické prohledávání po předvolených kanálech (SCANNING), ovládání většiny funkcí z mikrotelefonu. Mobilní soupravy RF1350 jsou sestavovány ze vzájemně propojených komponentů systému RF13. Jsou vhodné pro zástavby do mobilních prostředků nebo na pevná stanoviště a tam, kde jsou vyžadovány další vlastnosti, kterými souprava přenosné radiostanice RF13 nedisponuje, především výrazné zvýšení dosahu. Výstupní výkon je 50 W. Složení soupravy je specifikováno požadavky uživatele. Při provozu soupravy je možno využít všechny provozní vlastnosti základní radiostanice RF13. ČASOMĚRNÁ TECHNIKA Přístroje k porovnávání času a kmitočtu prostřednictvím systému GPS nachází uplatnění v metrologii nebo jako součást komunikačních a měřicích systémů. Přijímače GNSS (Global Navigation Satellite System) GTR51 a GTR52 jsou určeny pro transfer času a frekvence. Podporují kódová i fázová měření s využitím signálů několika systémů v několika frekvenčních kanálech. Díky velké šířce pásma a použití pokročilého zpracování signálu přijímače poskytují i při kódovém měření subnanosekundovou přesnost. Po připojení do lokální sítě nebo internetu je možné přijímače dálkově ovládat a provádět download a upload změřených dat. PŘÍSLUŠENSTVÍ Zdrojové skříně, nabíječe, antény, zesilovače, náhlavní soupravy, zkušební a kontrolní zařízení, rámy a celá řada doplňků (plnicí zařízení, vysokofrekvenční filtry, mobilní interkomy, doplňky pro retranslaci).

10 viii PROFIL SPOLEČNOSTI SYSTÉM ŘÍZENÍ KVALITY Společnost MESIT defence, s.r.o. má zavedený a udržovaný systém kvality, zabezpečující pokrytí plánovaných a systematických činností, které jsou nezbytné k uspokojení stanovených potřeb zákazníka. Systém musí zajistit, aby výrobky a služby dodávané společností plnily požadavky kvality očekávané zákazníkem. Společnost má prověřen systém kvality od renomovaných auditorů. Prověrky podle normy ISO 9001:2015 resp. ČSN EN ISO 9001:2015 provedli auditoři LLOYD S REGISTER EMEA a vydali pro MESIT defence Certificate No: PRA Na základě auditu podle standardu NATO AQAP 2110, Českého obranného standardu ČOS a ČSN EN ISO 9001:2009 vydal Úřad pro obrannou standardizaci, katalogizaci a státní ověřování jakosti (ÚřOSKSOJ) pro MESIT defence OSVĚDČENÍ. Ministerstvo obrany České republiky vydalo podle předpisů Odboru vojenského letectví a na základě provedeného auditu OSVĚDČENÍ/APPROVAL CERTIFICATE číslo: MAA 039 k výrobě výrobků vojenské letecké techniky. PŘÍSTUP K UTAJOVANÝM INFORMACÍM Společnost MESIT defence, s.r.o. je certifikována Národním bezpečnostním úřadem České republiky k přístupu k utajovaným informacím do stupně utajení TAJNÉ, včetně informací NATO. TECHNOLOGIE MESIT defence Extrémní podmínky, ve kterých jsou výrobky MESIT defence používány, vyžadují vysokou technickou a technologickou úroveň aplikovanou v jednotlivých etapách vývoje, výroby, testování a zkoušení. Použití výpočetní techniky s výkonnými softwarovými prostředky v oblastech vývoje a konstrukce umožňuje rychle reagovat na speciální požadavky zákazníka při zachování vysoké kvality výrobků. Výrobní činnosti jsou organizovány jak pro výrobu funkčních vzorků a prototypů, tak pro následnou sériovou výrobu. Mechanické díly jsou vyráběny na strojích pracujících s přesností potřebnou pro dílce speciální techniky. Ve výrobě jsou využity vlastní obráběcí a tvářecí stroje, číslicově řízené frézky, elektroerozivní obrábění, popisovací laser. Převážná část plošných spojů je osazována součástkami SMD na osazovacích automatech linky plošné montáže. Víceúčelový osazovací automat moderní konstrukce umožňuje simultánní osazování různých typů desek. Zařízení má vlastní autodiagnostický systém a jednotlivé kroky osazovacího procesu jsou statisticky vyhodnocovány. Výbavu pracoviště doplňují poloautomaty a zařízení pro kontrolu a opravy. Osazení plošných spojů klasickými součástkami je prováděno ručně. Technologicky náročná je výroba kabelových spojů, která není reálná bez využití speciálních tepelných nožů a pinzet, mechanických a pneumatických zamačkávacích kleští a horkovzdušných pistolí.

11 PROFIL SPOLEČNOSTI ix Součástí průběhu a finalizace výroby je oživování a testování jednotlivých částí i hotových výrobků. Výkonnost zkušebních zařízení vlastní konstrukce zajišťuje vysokou produktivitu práce a umožňuje plynulé testování a nastavování požadovaných parametrů. Flexibilita a univerzálnost je předurčuje i pro využití v servisních střediscích a externích dílnách. Každý výrobek je ve vlastní zkušebně podrobován komplexu funkčních a mechanicko-klimatických zkoušek, namáhání teplem, chladem, vlhkostí, sníženým tlakem a přetlakem, vibracemi a rázy. 100 % výrobků je před dodávkou zahořováno v mezních teplotách ve funkčním stavu. Výstupní kontrola, prováděná na automatizovaných pracovištích umožňuje komplexní prověření výrobků před konečnou kontrolou, kterou provádí zástupce pro státní ověřování jakosti. Součástí uceleného procesu výroby je technologie balení výrobku před expedicí, která je schopná zajistit mechanickou, ale i klimatickou odolnost při přepravě zboží k zákazníkovi. Ve všech oblastech jsou respektovány normy systému kvality a ekologické požadavky na ochranu životního prostředí. KONTROLA A ZKOUŠENÍ V průběhu všech fází práce na výrobku, od vývoje přes nákup, výrobu až po prodej a servis, jsou prováděny stanovené kontroly a zkoušky. Pro vlastní proces výroby je prováděna vstupní kontrola a zkoušení nakupovaných součástek a komponentů, kde je třeba ověřit předepsané parametry a zkontrolovat správnost nakupovaných materiálů. Totéž platí u dodávek od kooperujících firem a subdodavatelů. Postup, rozsah a způsob stanovují organizační směrnice a podnikové normy. Mezioperační kontrola a zkoušení se provádí na podsestavách a sestavách v průběhu a na konci výrobního procesu podle technologických postupů, výkresů a podnikových norem, ve speciálních případech podle metodik schválených zákazníkem v technických podmínkách. Výstupní kontrola a zkoušení mají určeny metodiky a požadavky v technických podmínkách, které jsou schváleny a podepsány zákazníkem a realizují se u všech vyrobených kusů. U výrobků určených pro dodávky do armády ČR a OS Slovenské republiky následuje ještě tzv. konečná kontrola. Tuto provádí zástupce pro státní ověřování jakosti a teprve na základě kladného výsledku konečné kontroly je možno uvolnit výrobky k expedici. ZAŠKOLOVÁNÍ, SERVIS VÝROBKŮ MESIT defence Spokojenost zákazníka s výrobkem je také dána úrovní servisu ze strany výrobce. Součástí poprodejních servisních služeb je technická podpora zákazníka poskytovaná jak při servisních výjezdech organizovaných společností, tak na požadavek zákazníka. Pro tyto účely má MESIT defence vlastní servisní skupinu. Úkolem této skupiny je provádět opravy a servisní služby, a na základě poznatků z provozu nárokovat konstrukční změny a úpravy pro další zvyšování užitných vlastností výrobků. Pro zákazníky jsou organizovány odborné semináře, přednášky a zaškolování specialistů z řad zákazníka, které se uskutečňují ve společnosti nebo přímo u zákazníka. K zaškolení obsluhy jsou k dispozici podrobné manuály a výukové filmy na CD.

12

13 RÁDIOVÝ SYSTÉM RF40 A1-1 Ruční radiostanice RÁDIOVÝ SYSTÉM RF40

14 A1-2 RÁDIOVÝ SYSTÉM RF40 RUČNÍ RADIOSTANICE RF40 ( ) Rádiový systém RF40 Thoroughbred je víceúčelový systém umožňující bezpečnou datovou a hlasovou komunikaci v pásmech VKV a UKV. Jeho hlavními rysy jsou: vynikající vf parametry efektivní využití dostupného kmitočtového spektra vysoká datová propustnost i na dolním okraji VKV pásma přenos hlasu a dat v plnohodnotné síti MANET dvě nezávislá hlasová spojení spolu se souběžně probíhajícím přenosem dat v jednom kanálu připojitelný Mission Module vytvářející druhý fyzický rádiový kanál s taktickým Ethernetem pro širokopásmový přenos dat i hlasu volitelně modul systému SATCOM-on-the-move vozidlový zesilovač se systémem jerk-and-run Kmitočtové pásmo...30 MHz až 512 MHz Druh modulace... FM, AM, CPM Vysílací výkon...5 W/10 W burst Šířka kanálu khz, 250 khz Waveformy LOS FM/AM (STANAG 4204/4205) WF40 (V/UHF MANET WF, IP data) HW20 (VHF EPM WF, IP data dle MIL-STD ) Utajení komunikace...aes, délka klíče až 384 bitů Přijímač GNSS...vestavěný (GPS/Glonass/Galileo) Datová rozhraní... Ethernet, USB, sériové Mechanické, klimatické odolnosti, EMC Rozměry včetně zdrojové skříně...74 mm x 202 mm x 41 mm [š x v x h] Hmotnost včetně zdrojové skříně... 0,9 kg Rozsah provozních teplot C až +70 C MIL-STD-810F... nízká/vysoká teplota, vlhkost, nízký tlak, vodotěsnost do 1 m, ledový/mrznoucí déšť, slaná mlha, písek a prach, vibrace, rázy, pády MIL-STD-461F...CE102, CS101, CS114, RE102, RS103 PROVOZNÍ MOŽNOSTI vícekanálový rádiový systém, současný přenos hlasu a IP dat včetně podpory videa, decentralizovaná, plnohodnotná síť MANET s vícenásobnou autoretranslací hlasu i dat, více hlasových spojení v jednom kanálu (virtuální kanály), úsporný kanál o šířce 250 khz s přenosovou rychlostí až 270 kbit/s v dolním okraji pásma VKV, zabezpečení technologií COMSEC s použitím blokové šifry AES, nativní systém automatického hlášení polohy (GPS, Galileo, Glonass), vysokofrekvenční výstupní výkon až 10 W (samostatná ruční stanice), 50 W vozidlový zesilovač s připojením typu jerk-and-run.

15 RÁDIOVÝ SYSTÉM RF40 A1-3 ZÁKLADNÍ KOMPONENTY PŘÍSLUŠENSTVÍ RÁDIOVÉHO SYSTÉMU RF40 BATERIE LP40 ( , ) Baterie LP40 se nabízí ve dvou provedeních. Volba optimálního typu baterie pro danou aplikaci se odvíjí od požadavků na dobu provozu radiostanice, rozměry a hmotnost. Provedení baterií: baterie LP40L s kapacitou 48 Wh ( ) baterie LP40S s kapacitou 96 Wh ( ) PROVOZNÍ MOŽNOSTI kompaktní mechanická konstrukce s kontaktním systémem zabezpečujícím snadné a spolehlivé mechanické spojení s radiostanicí nebo nabíječem, kontaktní systém s komunikačním rozhraním pro přenos základních údajů do radiostanice (aktuální stav nabití) a údajů pro řízení nabíjecího režimu, LCD zobrazovač s indikátorem stavu nabití formou bargrafu, sekundární pár kontaktů pro dobíjení baterie v dobíjecím stojánku za provozu radiostanice. NABÍJEČ STACIONÁRNÍ SC40 ( ) Určen pro nabíjení až 8 baterií LP40 obou provedení. Nabíječ je vmontován ve vodě odolném plastovém kufru, který zabezpečuje vysokou mechanickou odolnost, usnadňuje přepravu a uložení příslušenství nabíječe. PROVOZNÍ MOŽNOSTI nabíjení nebo vybíjení baterií na každé pozici samostatně; přehledná signalizace provozních stavů pomocí dvou LED signalizace nabíjení, ukončení nabíjení a případně poruchového stavu, napájení standardním síťovým napětím v rozsahu 100 VAC až 240 VAC, volitelně možnost napájení z palubní napájecí sítě 24 VDC; optimalizovaný nabíjecí režim řízený komunikací po sběrnici mezi baterií a nabíječem, rozhraní USB pro připojení k PC, které spolu s ovládacím programem umožňuje uživateli využívat pokročilejší funkce nabíječe. NABÍJEČ JEDNODUCHÝ PC40 ( ) Určen pro nabíjení jedné baterie LP40 obou provedení. Nabíječ je proveden jako síťový adaptér s kabelem opatřeným konektorem pro připojení baterie. Základní informaci o průběhu a stavu nabití poskytuje světelný indikátor na adaptéru a LCD zobrazovač na baterii. PROVOZNÍ MOŽNOSTI napájení standardním síťovým napětím v rozsahu 100 VAC až 240 VAC, maximální nabíjecí proud 0,9 A.

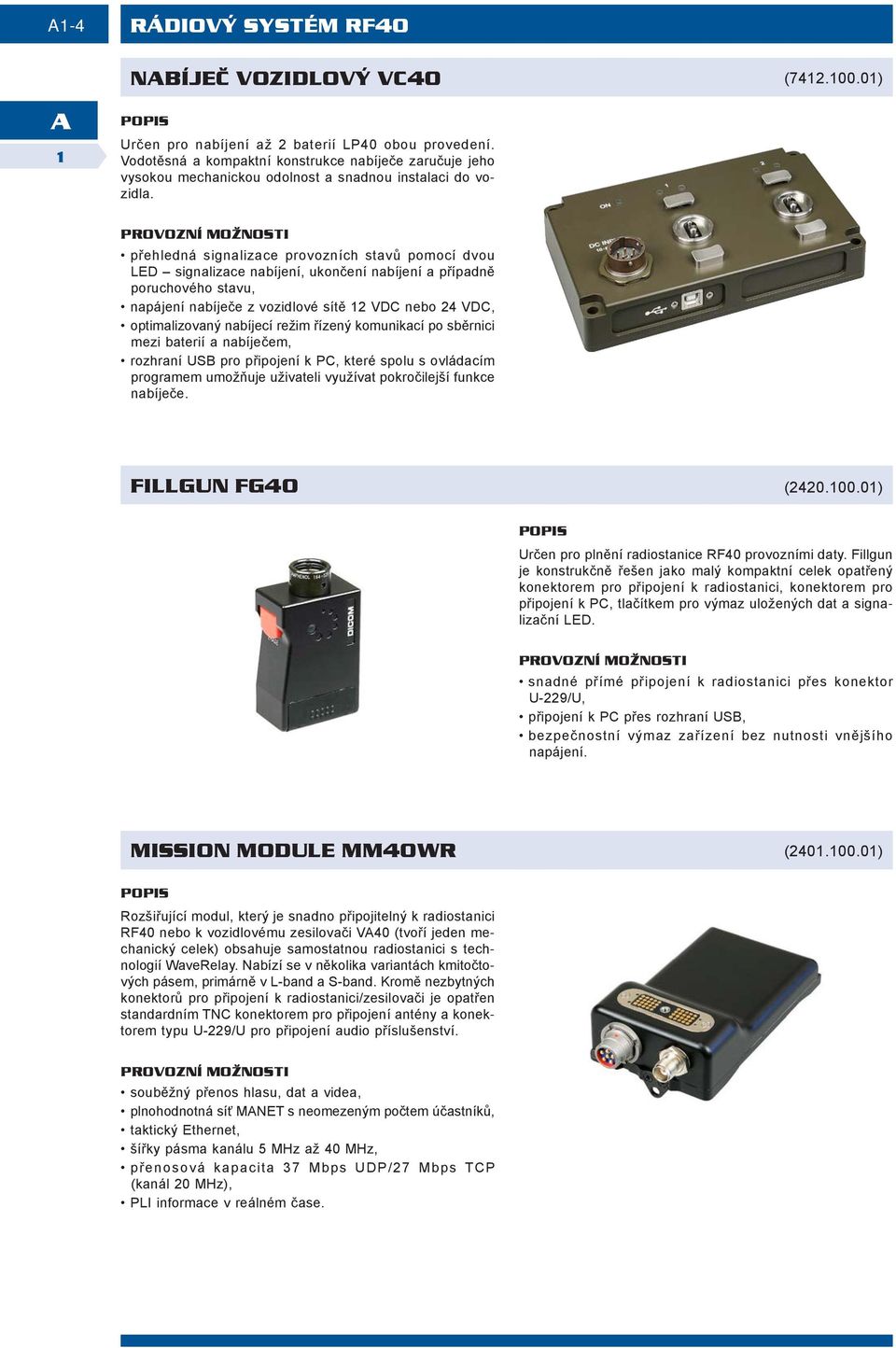

16 A1-4 RÁDIOVÝ SYSTÉM RF40 NABÍJEČ VOZIDLOVÝ VC40 ( ) Určen pro nabíjení až 2 baterií LP40 obou provedení. Vodotěsná a kompaktní konstrukce nabíječe zaručuje jeho vysokou mechanickou odolnost a snadnou instalaci do vozidla. PROVOZNÍ MOŽNOSTI přehledná signalizace provozních stavů pomocí dvou LED signalizace nabíjení, ukončení nabíjení a případně poruchového stavu, napájení nabíječe z vozidlové sítě 12 VDC nebo 24 VDC, optimalizovaný nabíjecí režim řízený komunikací po sběrnici mezi baterií a nabíječem, rozhraní USB pro připojení k PC, které spolu s ovládacím programem umožňuje uživateli využívat pokročilejší funkce nabíječe. FILLGUN FG40 ( ) Určen pro plnění radiostanice RF40 provozními daty. Fillgun je konstrukčně řešen jako malý kompaktní celek opatřený konektorem pro připojení k radiostanici, konektorem pro připojení k PC, tlačítkem pro výmaz uložených dat a signalizační LED. PROVOZNÍ MOŽNOSTI snadné přímé připojení k radiostanici přes konektor U-229/U, připojení k PC přes rozhraní USB, bezpečnostní výmaz zařízení bez nutnosti vnějšího napájení. MISSION MODULE MM40WR ( ) Rozšiřující modul, který je snadno připojitelný k radiostanici RF40 nebo k vozidlovému zesilovači VA40 (tvoří jeden mechanický celek) obsahuje samostatnou radiostanici s technologií WaveRelay. Nabízí se v několika variantách kmitočtových pásem, primárně v L-band a S-band. Kromě nezbytných konektorů pro připojení k radiostanici/zesilovači je opatřen standardním TNC konektorem pro připojení antény a konektorem typu U-229/U pro připojení audio příslušenství. PROVOZNÍ MOŽNOSTI souběžný přenos hlasu, dat a videa, plnohodnotná síť MANET s neomezeným počtem účastníků, taktický Ethernet, šířky pásma kanálu 5 MHz až 40 MHz, přenosová kapacita 37 Mbps UDP/27 Mbps TCP (kanál 20 MHz), PLI informace v reálném čase.

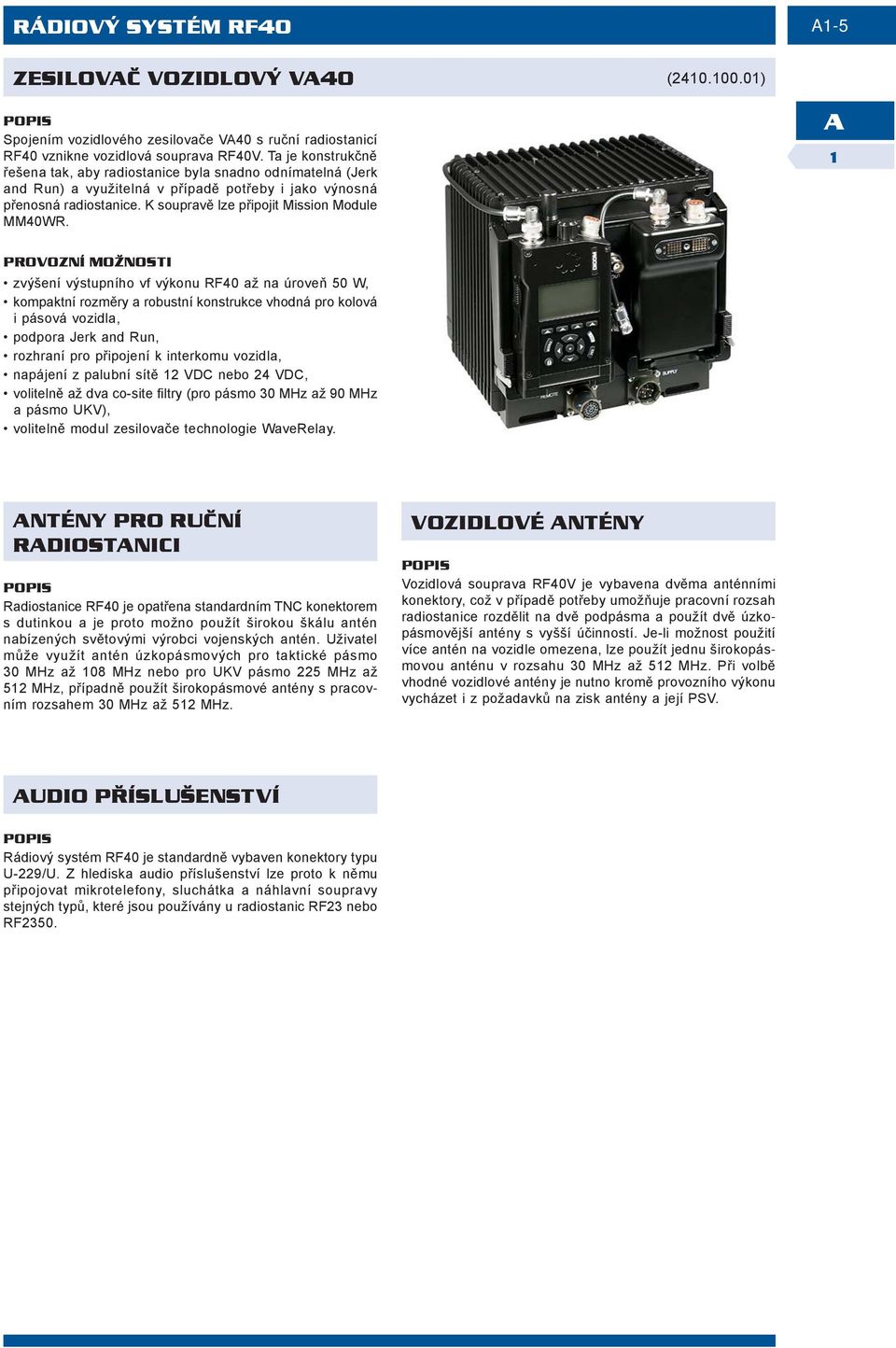

17 RÁDIOVÝ SYSTÉM RF40 A1-5 ZESILOVAČ VOZIDLOVÝ VA40 ( ) Spojením vozidlového zesilovače VA40 s ruční radiostanicí RF40 vznikne vozidlová souprava RF40V. Ta je konstrukčně řešena tak, aby radiostanice byla snadno odnímatelná (Jerk and Run) a využitelná v případě potřeby i jako výnosná přenosná radiostanice. K soupravě lze připojit Mission Module MM40WR. PROVOZNÍ MOŽNOSTI zvýšení výstupního vf výkonu RF40 až na úroveň 50 W, kompaktní rozměry a robustní konstrukce vhodná pro kolová i pásová vozidla, podpora Jerk and Run, rozhraní pro připojení k interkomu vozidla, napájení z palubní sítě 12 VDC nebo 24 VDC, volitelně až dva co-site filtry (pro pásmo 30 MHz až 90 MHz a pásmo UKV), volitelně modul zesilovače technologie WaveRelay. ANTÉNY PRO RUČNÍ RADIOSTANICI Radiostanice RF40 je opatřena standardním TNC konektorem s dutinkou a je proto možno použít širokou škálu antén nabízených světovými výrobci vojenských antén. Uživatel může využít antén úzkopásmových pro taktické pásmo 30 MHz až 108 MHz nebo pro UKV pásmo 225 MHz až 512 MHz, případně použít širokopásmové antény s pracovním rozsahem 30 MHz až 512 MHz. VOZIDLOVÉ ANTÉNY Vozidlová souprava RF40V je vybavena dvěma anténními konektory, což v případě potřeby umožňuje pracovní rozsah radiostanice rozdělit na dvě podpásma a použít dvě úzkopásmovější antény s vyšší účinností. Je-li možnost použití více antén na vozidle omezena, lze použít jednu širokopásmovou anténu v rozsahu 30 MHz až 512 MHz. Při volbě vhodné vozidlové antény je nutno kromě provozního výkonu vycházet i z požadavků na zisk antény a její PSV. AUDIO PŘÍSLUŠENSTVÍ Rádiový systém RF40 je standardně vybaven konektory typu U-229/U. Z hlediska audio příslušenství lze proto k němu připojovat mikrotelefony, sluchátka a náhlavní soupravy stejných typů, které jsou používány u radiostanic RF23 nebo RF2350.

18

19 RÁDIOVÝ SYSTÉM RF20 B1-1 Ruční radiostanice RÁDIOVÝ SYSTÉM RF20

20 B1-2 RÁDIOVÝ SYSTÉM RF20 RUČNÍ EPM RADIOSTANICE RF23 Ruční vícepásmová EPM radiostanice se zvýšenou odolností proti radioelektronickému boji je určená pro spojení na taktickém stupni velení u všech druhů vojsk. RF23 doplňuje řadu radiostanic systému RF20 a je tedy z hlediska hlasového a datového spojení zcela kompatibilní se všemi radiostanicemi tohoto systému. Od ruční radiostanice RF20 se odlišuje zejména možnostmi připojení standardizovaného příslušenství, které je využíváno jinými výrobci radiostanic antén a audio příslušenství. Použitím anténního konektoru typu TNC se podstatně rozšiřuje škála vhodných antén, mimo jiné o výrobky společností RADIALL nebo TRIVAL ANTENNE. Pro připojení typizovaných audio příslušenství slouží nízkofrekvenční konektor U-229/U (podle standardu MIL-DTL-55116). Ke konektoru je možné připojit audio zařízení SONETRONICS, CJ COMPONENT PRODUCTS, POWER TIME apod. Radiostanice RF23 disponuje novými doplňky a funkcemi, jako je zabudování vnitřního přijímače GPS s automatickým odesíláním polohového hlášení na pozadí běžné hlasové nebo datové relace - systém G-track. Kmitočtový rozsah... 25,0000 MHz až 145,9875 MHz Jmenovitá vstupní/výstupní impedance Ω Kmitočtová pásma KV... 25,000 MHz až 29,975 MHz VKV I... 30,000 MHz až 108,000 MHz VKV II...117,975 MHz až 140,000 MHz VKV III ,025 MHz až 145,9875 MHz Druh modulace KV... FM VKV I... FM VKV II... AM VKV III... FM Kanálová rozteč KV khz VKV I...25 khz; 12,5 khz; 6,25 khz VKV II khz; 8,33 khz VKV III khz; 12,5 khz Počet pracovních kanálů při rozteči 25 khz KV VKV I VKV II VKV III Počet nastavitelných kanálů Počet monitorovaných kanálů ve všech speciálních módech provozu... 3 (dva nastavitelné, třetí pevný 121,500 MHz) Maximální počet programovatelných sítí... 6 Jmenovité napájecí napětí...7,4 V Mezní napájecí napětí... 6,5 V až 9,5 V Pásmo kmitočtů se speciálními módy provozu... 30,000 MHz až 87,975 MHz Typy speciálních módů provozu FH... frequency hopping DFF...digital fixed frequency FCS... free channel search MIX... mixed operation FH and FCS IFF...iso-fixed frequency CW... continuous wave Doba počáteční synchronizace...max. 5 s Čas držení stavu synchronizace při vypnuté radiostanici s připojenou zdrojovou skříní... min. 48 h Čas držení stavu synchronizace stanice s odpojenou zdrojovou skříní...min. 50 s Rychlost skákání skoků/s Odběry proudu radiostanice - vysílání (jmenovitý výkon)... 1,6 A - vysílání (snížený výkon)... 0,65 A - vysílání (zvýšený výkon)... 3,2 A - příjem... 0,25 A - pohotovost... 0,18 A Doba provozu (vysílání [2 W] : příjem : pohotovost = 1 : 1 : 10) - s LP min. 14 h - s LP20... min. 26 h PARAMETRY VYSÍLAČE Jmenovitý výkon vysílače FM...2 W Jmenovitý výkon vysílače AM...1 W Snížený výkon vysílače FM...0,2 W Snížený výkon vysílače AM...0,1 W Zvýšený výkon vysílače FM...5 W Potlačení vlastních harmonických... min. 40 db Potlačení parazitních kmitočtů při rozladění > 25 khz... min. 60 db PARAMETRY PŘIJÍMAČE Citlivost přijímače... 0,5 μv při 12 db SINAD Činitel nelineárního zkreslení % Nízkofrekvenční výkon min mw/8 Ω Pásmo efektivně přenášených kmitočtů úzkopásmové audio Hz až 3000 Hz širokopásmové audio Hz až Hz MECHANICKÉ VLASTNOSTI A ODOLNOSTI Odolnost pro ponoření... do 1 m Rozsah provozních teplot C až +70 C Rozměry radiostanice se zdrojovou skříní LP mm x 217 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 61 mm x 44 mm [š x v x h] LP mm x 95 mm x 45 mm [š x v x h]

21 RÁDIOVÝ SYSTÉM RF20 B1-3 Hmotnost radiostanice...max. 0,85 kg Hmotnost zdrojové skříně LP max. 0,3 kg LP20...max. 0,45 kg PROVOZNÍ MOŽNOSTI a) ve všech druzích provozu automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE); programování provozními daty prostřednictvím soupravy PK23; nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC; odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je (1750 ± 25) Hz; vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice; aktivace prosvětlení displeje a klávesnice; nastavení kontrastu displeje; signalizace velikosti napětí zdrojové skříně; signalizace nastaveného vysílacího výkonu na displeji; provoz pouze příjem s potlačením vysílání; provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem; automatický přechod ze zvýšeného výkonu na jmenovitý při poklesu napájecího napětí; zobrazení servisních informací firmware; jednoduchý způsob ovládání; zobrazení polohy, času a rychlosti na LCD s aktualizací z GPS; konfigurace AF konektoru; monitorování stavu na AF konektoru; dálkové ovládání radiostanice pomocí protokolu PRC20; snadná demontáž antény GPS a připojení externí aktivní nebo pasivní antény přes SMA konektor; možnost použití brašen pro nosný modulární systém. b) při provozu na pevném kmitočtu předvolba max. 10 kanálů z celého kmitočtového rozsahu, počet předvolených kanálů snížen při obsazení sítěmi FH; simplexní nebo semiduplexní provoz; podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový); fonický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF1302, RF13250, RF1302E, RF2050, RF2350 v pásmu VKV I; vysílání a příjem krátkých kódových zpráv - FLASH s identifikací protistanice; programování parametrů rádiového kanálu z klávesnice; PARAMETRY GPS PŘIJÍMAČE Služba... L1-SPS Počet kanálů DOSAHY Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fonickém provozu otevřenou řečí... 5 km s anténou páskovou 1,1 m prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech; přenos dat dle MIL-STD (NET); nastavení pracovního kmitočtu po krocích 6,25 khz, 8,33 khz, 25 khz nebo 1 MHz; přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2. c) při provozu FH předvolba max. 6 sítí; provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz; zabezpečený provoz TRANSEC a utajený provoz COMSEC; simplexní nebo semiduplexní provoz se skokovou změnou kmitočtu; kompatibilita provozu s radiostanicemi RF1302, RF13250, RF1302E, RF2050, RF2350 a radiostanicemi rádiového systému R150M v režimu SECOM-P; volitelný provozní mód kmitočtového skákání - FH, DFF, FCS, MIX a IFF s rychlým přechodem na HLC nebo HLG popř. HLA; komunikace na kanále se spojitou nosnou; navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG; monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním; pozdější vstup do sítě s vyžádáním synchronizace; změna řídící stanice podle situace v síti; odeslání varovného hlášení ke všem účastníkům sítě; prověření vzájemné autorizace; selektivní komunikace MASTER s vybranou podřízenou stanicí; odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků; příprava, uložení a vyvolání až 10 krátkých textových zpráv; upozornění na ukončení vysílání BREAK IN; vypnutí INTERLEAVING pro komunikaci na hranici spojení; přenos dat s nastavitelnou uživatelskou rychlostí přenosu dat bit/s, 4800 bit/s a 2400 bit/s (P2P); přenos dat dle MIL-STD (NET); CW mód využitelný pro spojení s externími kmitočtovými konvertory; G-track, odesílání polohových hlášení rádiovým kanálem; odeslání vlastní polohy formou SMS zprávy.

22 B1-4 RÁDIOVÝ SYSTÉM RF20 ZÁKLADNÍ SOUPRAVA RUČNÍ EPM RADIOSTANICE RF23 ( ) SLOŽENÍ SOUPRAVY Ruční EPM radiostanice RF23...( ) Zdrojová skříň LP ( ) Anténa pásková 1,1 m...( ) Brašna zdroje... ( ) Brašna lehká...( ) Brašna soupravy...( ) Dokumentace Návod k obsluze RF23...( ) Krátký návod k obsluze RF23... ( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Zdrojová skříň LP20...( , ) Držák baterií PP20...( ) Nabíječ univerzální NU ( ) Nabíječ mobilní NM ( ) Malý síťový nabíječ PC20... ( ) Mikrotelefon...( ) Náhlavní souprava... ( ) Ruční mikrofon s ovládáním RM23...( ) Souprava plnicího zařízení PK23...( ) Brašna lehká prodloužená...( ) Brašna zdroje prodloužená...( ) Kabel datový (USB)...( ) Kabel datový (RS232C)...( ) CD pro konfiguraci modemu...( )

23 RÁDIOVÝ SYSTÉM RF20 B1-5 RUČNÍ EPM RADIOSTANICE RF1302E Ruční vícepásmová EPM radiostanice RF1302E se zvýšenou odolností proti radioelektronickému boji je určena pro spojení na taktickém stupni velení u všech druhů vojsk. Radiostanice RF1302E funkčně, konstrukčně a logisticky navazuje na radiostanici RF1302. V porovnání s radiostanicí RF1302 má nastavitelný výstupní výkon až 5 W a umožňuje datové přenosy v provozních módech se skokovou změnou kmitočtu. Provoz stanice je ve všech pásmech a provozních módech plně kompatibilní s mobilní stanicí RF13250, radiostanicemi R150M1 a R150M2 a dále s výjimkou přenosu dat i s radiostanicí RF1302. Na pevných kmitočtech, podle typu zvoleného pásma, umožňuje stanice vést komunikaci s radiostanicemi rádiového systému R150 pracujícími v KV pásmu s kmitočtovou modulací, VKV stanicemi systému RF13 a leteckými stanicemi v prvním leteckém pásmu. Provoz se skokovou změnou kmitočtu (pásmo 30,000 MHz až 87,975 MHz) je kompatibilní s provozy radiostanic systému R150M. Součástí radiostanice RF1302E je softwarový modem pro přenos dat podle standardu MIL-STD Radiostanice je zcela kompatibilní v režimech přenosu dat s RF13250, radiostanicemi RF13 se zesilovači ZM13.1 a ZV13.1 a stanicemi R150M1. Kmitočtový rozsah... 25,0000 MHz až 145,9875 MHz Jmenovitá vstupní/výstupní impedance W Kmitočtová pásma KV... 25,000 MHz až 29,975 MHz VKV I... 30,000 MHz až 108,000 MHz VKV II...117,975 MHz až 140,000 MHz VKV III ,025 MHz až 145,9875 MHz Druh modulace KV... FM VKV I... FM VKV II... AM VKV III... FM Kanálová rozteč KV khz VKV I...25 khz; 12,5 khz; 6,25 khz VKV II khz; 8,33 khz VKV III khz; 12,5 khz Počet pracovních kanálů při rozteči 25 khz KV VKV I VKV II VKV III Počet nastavitelných kanálů Počet monitorovaných kanálů ve všech speciálních módech provozu... 3 (dva nastavitelné, třetí pevný 121,500 MHz) Maximální počet programovatelných sítí... 6 Jmenovité napájecí napětí...7,2 V Mezní napájecí napětí... 6,5 V až 9,5 V Pásmo kmitočtů se speciálními módy provozu... 30,000 MHz až 87,975 MHz Typy speciálních módů provozu FH...secure frequency hopping DFF... secure digital fixed frequency FCS... secure free channel search MIX... secure mixed mode FH and FCS Doba počáteční synchronizace...max. 5 s Čas držení stavu synchronizace při vypnuté stanici s připojenou zdrojovou skříní... min. 48 h Čas držení stavu synchronizace stanice s odpojenou zdrojovou skříní...min. 50 s Rychlost skákání skoků/s Odběry proudu radiostanice - vysílání (jmenovitý výkon)... 1,6 A - vysílání (snížený výkon)... 0,65 A - vysílání (zvýšený výkon)... 3,2 A - příjem... 0,2 A - pohotovost... 0,18 A Doba provozu s LP1302 (vysílání [2 W] : příjem : pohotovost = 1 : 1 : 10). min. 15 h PARAMETRY VYSÍLAČE Jmenovitý výkon vysílače FM...2 W Jmenovitý výkon vysílače AM...1 W Snížený výkon vysílače FM...0,2 W Snížený výkon vysílače AM...0,1 W Zvýšený výkon vysílače FM...5 W Potlačení vlastních harmonických... min. 40 db Potlačení parazitních kmitočtů při rozladění > 25 khz... min. 60 db PARAMETRY PŘIJÍMAČE Citlivost přijímače... 0,5 µv při 12 db SINAD Činitel nelineárního zkreslení % Nízkofrekvenční výkon... min. 200 mw/8 W Pásmo efektivně přenášených kmitočtů úzkopásmové audio...(300 až 3000) Hz širokopásmové audio... (10 až 11000) Hz MECHANICKÉ VLASTNOSTI A ODOLNOSTI Odolnost pro ponoření... do 1 m Rozsah provozních teplot C až +60 C Rozměry radiostanice se zdrojovou skříní LP mm x 217 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 61 mm x 44 mm [š x v x h] Rozměry zdrojové skříně LP mm x 95 mm x 45 mm [š x v x h] Hmotnost radiostanice...max. 0,85 kg Hmotnost zdrojové skříně LP max. 0,3 kg Hmotnost zdrojové skříně LP20...max. 0,45 kg

24 B1-6 RÁDIOVÝ SYSTÉM RF20 DOSAHY Průměrné dosahy ve středně zvlněném terénu při jmenovitém výkonu na FF a fónickém provozu otevřenou řečí... 0,8 km s anténou AS km s anténou AL1301 PROVOZNÍ MOŽNOSTI a) ve všech druzích provozu automatická kontrola provozuschopnosti stanice po zapnutí s indikací poruchy na displeji radiostanice (BITE); programování provozními daty prostřednictvím externího zařízení; nouzové vymazání provozních dat na kanálech s pevným kmitočtem včetně kódů maskovače a informací pro FH sítě včetně TRANSEC a COMSEC; odeslání tónové výzvy (1000 ± 200) Hz, v pásmu VKV III je (1750 ± 25) Hz; vypnutí popř. zapnutí akustických hlášení obsluhou radiostanice; aktivace prosvětlení displeje a klávesnice; nastavení kontrastu displeje; signalizace velikosti napětí zdrojové skříně; signalizace nastaveného vysílacího výkonu na displeji, indikace vysílání pomocí LED na horním panelu; provoz pouze příjem s potlačením vysílání; provoz šeptem se zvýšenou citlivostí modulátoru a sníženým výstupním nízkofrekvenčním výkonem; automatický přechod ze zvýšeného výkonu na jmenovitý při poklesu napájecího napětí; zobrazení servisních informací firmware; jednoduchý způsob ovládání; možnost použití brašen pro modulární nosný systém; dálkové ovládání radiostanice pomocí protokolu PRC20. b) při provozu na pevném kmitočtu předvolba max. 10 kanálů z celého kmitočtového rozsahu, počet předvolených kanálů snížen při obsazení sítěmi FH; simplexní nebo semiduplexní provoz; podtónový omezovač šumu 150 Hz nebo signálový omezovač šumu (ve VKV II pouze signálový); fónický provoz přes vnitřní maskovač slučitelný s RF13, RF1301, RF1302, RF13250, RF2050 a RF2350 v pásmech FM; vysílání a příjem krátkých kódových zpráv FLASH s identifikací protistanice; programování parametrů kanálu z klávesnice; prohledávání kanálů (SCANNING) po naprogramovaných pevných kmitočtech; přenos dat dle MIL-STD (NET); nastavení pracovního kmitočtu po krocích 1 MHz, 25 khz, 8,33 khz a 6,25 khz; přenosové pásmo pro číslicový přenos řeči a dat 16 kbit/s dle STANAG 4204, edice 2. c) při provozu FH předvolba max. 6 sítí; provoz je veden v kmitočtovém pásmu 30,000 MHz až 87,975 MHz; zabezpečený provoz TRANSEC a utajený provoz COMSEC; kompatibilita provozu s radiostanicemi RF1302, RF13250, RF2050, RF2350 a radiostanicemi rádiového systému R150M v režimu SECOM-P; volitelný provozní mód kmitočtového skákání FH, DFF, FCS a MIX s rychlým přechodem na HLC nebo HLG, popř. HLA; navázání spojení s radiostanicemi v provozu pevného kmitočtu monitorováním HLC a HLG; monitorování kmitočtu 121,500 MHz (HLA) a přechod na HLA s potlačeným vysíláním; pozdější vstup do sítě s vyžádáním synchronizace; změna řídící stanice podle situace v síti; odeslání varovného hlášení ke všem účastníkům sítě; prověření vzájemné autorizace; selektivní komunikace MASTER s vybranou podřízenou stanicí; odeslání a příjem krátkých textových zpráv s maximální délkou 156 znaků; upozornění na ukončení vysílání BREAK IN; vypnutí INTERLEAVING pro komunikaci na hranici spojení; přenos dat s nastavitelnou uživatelskou rychlostí přenosu dat 7100 bit/s, 4800 bit/s a 2400 bit/s (P2P).

25 RÁDIOVÝ SYSTÉM RF20 B1-7 ZÁKLADNÍ SOUPRAVA RUČNÍ EPM RADIOSTANICE RF1302E ( ) SLOŽENÍ SOUPRAVY Ruční EPM radiostanice RF1302E... ( ) Zdrojová skříň LP ( ) 2 ks Anténa pásková 0,5 m AS ( ) Anténa pásková 1,1 m AL ( ) Brašna lehká...( ) Brašna soupravy...( ) Brašna zdroje... ( ) Dokumentace Návod k obsluze RF1302E... ( ) Krátký návod k obsluze RF1302E... ( ) Záznamník... ( ) Technický list...( ) ROZŠIŘUJÍCÍ PŘÍSLUŠENSTVÍ Zdrojová skříň LP20...( , ) Držák baterií PP20...( ) Nabíječ univerzální NU ( ) Nabíječ mobilní NM ( ) Malý síťový nabíječ PC20... ( ) Anténa dlouhodrátová PD13...( ) Anténa závěsná RF ( ) Anténa pásková 1,5 m AL13...( ) Ruční mikrofon s reproduktorem RM ( ) Ruční mikrofon s ovládáním RM20...( ) Souprava plnicího zařízení PK ( ) Kabel datový (USB)...( ) Kabel datový (RS232C)...( ) CD pro konfiguraci modemu...( ) Náhlavní soupravy řady RF... viz oddíl F6

26 B1-8 RÁDIOVÝ SYSTÉM RF20 SOUPRAVA RUČNÍ EPM RADIOSTANICE RF1302E S PRVKY PRO MODULÁRNÍ NOSNÝ SYSTÉM (MNS) ( ) SLOŽENÍ SOUPRAVY Ruční EPM radiostanice RF1302E... ( ) Zdrojová skříň LP ( ) 2 ks Anténa pásková 0,5 m AS ( ) Anténa pásková 1,1 m AL ( ) Taška k soupravě...( ) Nosný postroj... ( ) Obal na radiostanici...( ) Kombinační ramenní popruhy (levý, pravý)...( ) Pouzdro na zdrojovou skříň...( ) Dokumentace Návod k obsluze RF1302E... ( ) Krátký návod k obsluze RF1302E... ( ) Technický list...( ) Záznamník... ( )
