NÁVOD K POUŽITÍ AKTIVNÍ REPRODUKTOR SERIE EPA

Transkript

1 NÁVOD K POUŽITÍ AKTIVNÍ REPRODUKTOR SERIE EPA Uchovejte pro další použiti! Kopírování zakázáno SK Skytec EPA-08_15 1 / 7

2 Návod k obsluze VAROVÁNÍ! Chraňte přístroj před vodou a vlhkostí Odpojte přístroj od sítě před sejmutím krytu ÚVOD Gratulujeme, že jste si zakoupili SkyTec. Před použitím zařízení si prosím pečlivě přečtěte tento návod. KONFIGURACE SYSTÉMU 2 / 7

3 BEZPEČNOSNÍ POKYNY K zajištění mnoho letého bezproblémového užívání, dbejte na následující: Poškození sluchu: Reproduktory jsou schopné snadno generovat vysoké hladiny akustického tlaku (SPL), které způsobují trvalé poškození sluchu umělcům, obsluze i divákům. Zabraňte dlouhodobému působení SPL přesahující 90 db. Nepřetěžujte box, aby nedošlo k poškození reproduktorů. Nepokládejte otevřený oheň (svíčky atd.) na nebo vedle boxu hrozí nebezpečí požáru. Pouze pro vnitřní použití. Pokud budete zařízení používat venku, musíte se ujistit, že do přístroje nemůže vniknout voda ani vlhkost. Pokud přístroj není používán, odpojte ho od elektrické sítě. Odpojte přístroj od elektrické sítě před kontrolou nebo výměnou pojistky. Ujistěte se, že je zařízení umístěno na stabilním a pevném povrchu. Zařízení je možné stohovat, ale nesmí být překročeno 60 kg hmotnosti na box. Boxy mohou být zavěšeny. Používejte pouze silné a schválené montážní materiály. Před montáží se ujistěte, že nikdo nestojí pod montážní plochou. Stojan umístěte vždy na rovný a stabilní povrch, kde o nohy stojanu nemůže nikdo zakopnout. Používejte pouze stojany, které jsou navrženy tak, aby unesly váhu reproduktoru. Nepokoušejte se umístit více reproduktorů na jeden stojan, pokud je speciálně navržen pro jeden. Veďte kabely tak, aby o ně nemohl nikdo zakopnout. Nepokládejte tekutiny na box a chraňte ho před vlhkostí. Vlhkosti může výrazně zkrátit životnost. Pro přepravu boxu použijte pouze vhodné dopravní prostředky POZOR NA VAŠE ZÁDA! Pokud je přístroj poškozen do té míry, že jsou vidět jeho vnitřní části, nepřipojujte přístroj do síťové zásuvky. V tomto případě prosím kontaktujte HDT. Vždy odpojte přístroj během bouřky, nebo pokud není používán. Pokud jednotka nebyla delší dobu používána, mohlo dojít ke kondenzaci uvnitř přístroje. Před zapnutím, nechte přístroj ohřát na pokojovou teplotu. Nikdy se nepoužívejte přístroj opravit sami. Neobsahuje žádné opravitelné díly. Umístěte síťový kabel tak, aby o něj nikdo nemohl zakopnout nebo ho poškodit. Používejte pouze dodaný napájecí kabel nebo jiné díly doporučené Dynamics Power. Nastavte přístroj na nejnižší hlasitost, před jeho spuštěním. Uschovejte přístroj mimo dosah dětí Chraňte životní prostředí. Kdykoli je to možné, recyklujte obalový materiál. Nevhazujte vadné zboží do běžného komunálního odpadu. Odvezte jej do speciálního sběrného místa. Velkou část z přístroje lze recyklovat. ZDRAVOTNÍ RIZIKO! Zvukový systém dokáže vyprodukovat nadměrný zvukový tlak, který může mít za následek nevratné poškození sluchu. Součásti uvnitř přístroje nejsou opravitelné běžným uživatelem. Vnitřní údržba a servisní úkony mohou být prováděny pouze autorizovaným servisem. PROVOZNÍ PODMÍNKY Toto zařízení je profesionální výkonový zesilovač. Pracuje pod střídavým napětím 230 V / 50 Hz a je určen pouze pro vnitřní použití. upozornění na zdravotní rizika Zvukový systém dokáže vyprodukovat nadměrně velký zvukový tlak, který může mít za následek nevratné poškození sluchu. Normy povolené hladiny zvukového tlaku jsou rozdílné v jednotlivých zemích. Provozovatel je povinen si tyto normy pro svoji zem zjistit a dodržovat je. Vždy hlídejte hladinu zvukového tlaku při provozu diskoték, koncertů, atd. Nikdy nepřekračujte povolené normy. Monitorování hladiny musí být příslušně zdokumentováno. Poškození sluchu vysokými hladinami zvukového tlaku může být považováno za ublížení na zdraví se všemi z toho vyplývajícími důsledky. Pozor: Firma Skytec nenese žádnou zodpovědnost za poškození zdraví způsobená nesprávnou instalací nebo vysokou hladinou zvukového tlaku. 3 / 7

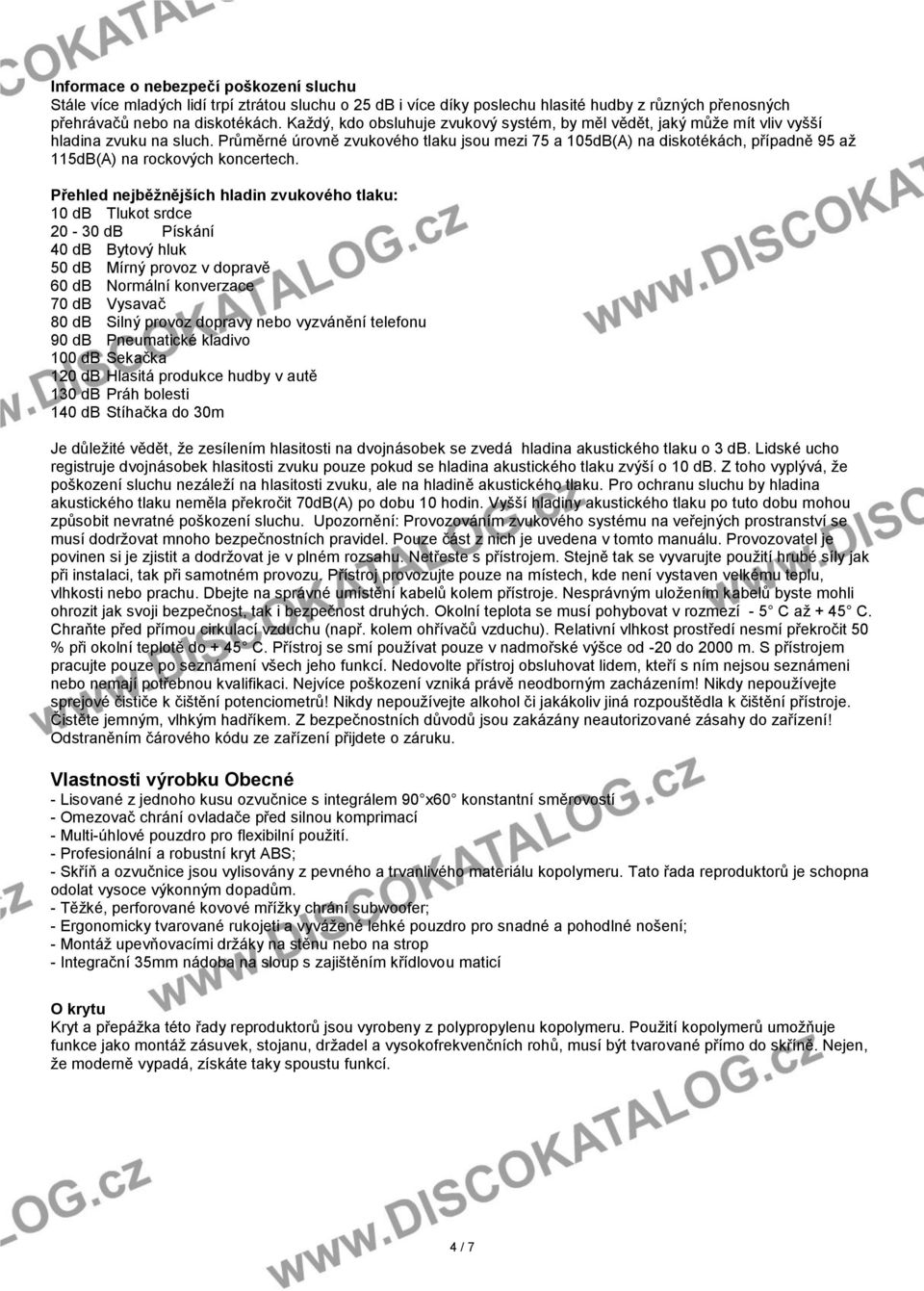

4 Informace o nebezpečí poškození sluchu Stále více mladých lidí trpí ztrátou sluchu o 25 db i více díky poslechu hlasité hudby z různých přenosných přehrávačů nebo na diskotékách. Každý, kdo obsluhuje zvukový systém, by měl vědět, jaký může mít vliv vyšší hladina zvuku na sluch. Průměrné úrovně zvukového tlaku jsou mezi 75 a 105dB(A) na diskotékách, případně 95 až 115dB(A) na rockových koncertech. Přehled nejběžnějších hladin zvukového tlaku: 10 db Tlukot srdce db Pískání 40 db Bytový hluk 50 db Mírný provoz v dopravě 60 db Normální konverzace 70 db Vysavač 80 db Silný provoz dopravy nebo vyzvánění telefonu 90 db Pneumatické kladivo 100 db Sekačka 120 db Hlasitá produkce hudby v autě 130 db Práh bolesti 140 db Stíhačka do 30m Je důležité vědět, že zesílením hlasitosti na dvojnásobek se zvedá hladina akustického tlaku o 3 db. Lidské ucho registruje dvojnásobek hlasitosti zvuku pouze pokud se hladina akustického tlaku zvýší o 10 db. Z toho vyplývá, že poškození sluchu nezáleží na hlasitosti zvuku, ale na hladině akustického tlaku. Pro ochranu sluchu by hladina akustického tlaku neměla překročit 70dB(A) po dobu 10 hodin. Vyšší hladiny akustického tlaku po tuto dobu mohou způsobit nevratné poškození sluchu. Upozornění: Provozováním zvukového systému na veřejných prostranství se musí dodržovat mnoho bezpečnostních pravidel. Pouze část z nich je uvedena v tomto manuálu. Provozovatel je povinen si je zjistit a dodržovat je v plném rozsahu. Netřeste s přístrojem. Stejně tak se vyvarujte použití hrubé síly jak při instalaci, tak při samotném provozu. Přístroj provozujte pouze na místech, kde není vystaven velkému teplu, vlhkosti nebo prachu. Dbejte na správné umístění kabelů kolem přístroje. Nesprávným uložením kabelů byste mohli ohrozit jak svoji bezpečnost, tak i bezpečnost druhých. Okolní teplota se musí pohybovat v rozmezí - 5 C až + 45 C. Chraňte před přímou cirkulací vzduchu (např. kolem ohřívačů vzduchu). Relativní vlhkost prostředí nesmí překročit 50 % při okolní teplotě do + 45 C. Přístroj se smí používat pouze v nadmořské výšce od -20 do 2000 m. S přístrojem pracujte pouze po seznámení všech jeho funkcí. Nedovolte přístroj obsluhovat lidem, kteří s ním nejsou seznámeni nebo nemají potřebnou kvalifikaci. Nejvíce poškození vzniká právě neodborným zacházením! Nikdy nepoužívejte sprejové čističe k čištění potenciometrů! Nikdy nepoužívejte alkohol či jakákoliv jiná rozpouštědla k čištění přístroje. Čistěte jemným, vlhkým hadříkem. Z bezpečnostních důvodů jsou zakázány neautorizované zásahy do zařízení! Odstraněním čárového kódu ze zařízení přijdete o záruku. Vlastnosti výrobku Obecné - Lisované z jednoho kusu ozvučnice s integrálem 90 x60 konstantní směrovostí - Omezovač chrání ovladače před silnou komprimací - Multi-úhlové pouzdro pro flexibilní použití. - Profesionální a robustní kryt ABS; - Skříň a ozvučnice jsou vylisovány z pevného a trvanlivého materiálu kopolymeru. Tato řada reproduktorů je schopna odolat vysoce výkonným dopadům. - Těžké, perforované kovové mřížky chrání subwoofer; - Ergonomicky tvarované rukojeti a vyvážené lehké pouzdro pro snadné a pohodlné nošení; - Montáž upevňovacími držáky na stěnu nebo na strop - Integrační 35mm nádoba na sloup s zajištěním křídlovou maticí O krytu Kryt a přepážka této řady reproduktorů jsou vyrobeny z polypropylenu kopolymeru. Použití kopolymerů umožňuje funkce jako montáž zásuvek, stojanu, držadel a vysokofrekvenčních rohů, musí být tvarované přímo do skříně. Nejen, že moderně vypadá, získáte taky spoustu funkcí. 4 / 7

5 VSTUPNÍ PANEL 8 Verze: 10 Verze: 1. Vstupní konektor pro mikrofon 2. Ovládání hlasitosti mikrofonu 3. Ovládání hlasitosti linkového vstupu 4. Line Linkový vstupní konektor pro audio, např. CD přehrávače, mixážní pulty atd. 5. Výstupní konektor na druhém poli nebo zesilovač (linková úroveň) 6. Ovládání zvuku pro výstup 12 & 15 Verze 1. Vstupní konektor pro mikrofon 2. Ovládání hlasitosti mikrofonu 3. Ovládání hlasitosti linkového vstupu 4. Ovládání hlasitosti linkového výstupu 5. Ovládání zvuku pro výstup 6. Výstupní konektor na druhém poli nebo zesilovač (linková úroveň) 7. Line Linkový vstupní konektor pro audio, např. CD přehrávače, mixážní pulty atd. ŘEŠENÍ PROBLÉMŮ Jeden jistý způsob určení, zda je reproduktor vadný je nahradit ho jiným. Pokud normálně fungující reproduktor vykazuje stejné problémy jako předchozí reproduktor, použijte níže uvedené informace pro izolování problému. Možná příčina Žádný výstup Přerušení Špatné spojení Akce Kabely Znovu připojte všechny reproduktory Nahraďte kabely jinými Zkontroluje, zda kabel není poškozený Zkontrolujte vodič nebo konektor, může zkratovat. I když je možné, že je problém způsobený reproduktorem, více pravděpodobné je, že je problém s výstupním kabelem/konektorem. Zkontrolujte řádně všechny konektory Konstantní hluk, bzučení a/nebo hluk Vadná elektronika Jakýkoliv konstantní hluk, který pochází ze zesilovače, směšovače, zdrojových zařízení nebo linkových rozvodů. Zkontrolujte a opravte systém uzemnění podle potřeby. Zkontrolujte kabeláž pro stínění. Špatný nízkofrekvenční výstup Nesprávná polarita Pokud jsou dva reproduktory v těsné blízkosti vedle sebe, mohou se navzájem a to zejména při nízkých frekvencích. Zkontrolujte kabely, abyste se ujistili, že jsou všechny správně připojeny. Podívejte se na vedení signálu. 5 / 7

6 ČIŠTĚNÍ A ÚDRŽBA Doporučujeme provádět pravidelnou odbornou prohlídku přístroje. Tato prohlídka by měla být prováděna jednou za rok vyškoleným odborníkem a jednou za čtyři roky odborným servisním pracovníkem. Při těchto prohlídkách by měly být kontrolovány především následující skutečnosti: 1) Všechny šrouby v přístroji jsou řádně utaženy a nejeví známky koroze. 2) Přístroj není nijak deformován, ani nemá poškozenou žádnou ze svých částí (skříň, spoje, výztuhy...). 3) Napájecí kabel není poškozen, ani nejeví známky opotřebení. Pokud je napájecí kabel přístroje poškozen, musí být vyměněn za nový! ŽIVOTU NEBEZPEČNÉ! Před čištěním vždy odpojte napájecí kabel od sítě Přístroj by neměl být vyhozen do domácího odpadu, ale musí být zlikvidován v centru recyklace elektrických a jiných domácích spotřebičů. Tento symbol na přístroji, návod k obsluze a obal Vás upozorňují na tento důležitý bod. Materiály použité v tomto přístroji mohou být recyklovány. Recyklováním použitých domácích zařízení podporujete důležitý přístup k ochraně našeho životního prostředí. Zeptejte se místních úřadů na informace týkajících se sběrných míst. Nepokoušejte se sami o jakékoliv opravy, přišli byste tím o záruku. Na přístroji nedělejte žádné změny, toto by také vedlo ke ztrátě záruky. Záruka není platná v případě poruchy nebo poškození způsobených nevhodným zacházením, nebo nerespektováním varování obsažených v tomto manuálu. Skytec nemůže zodpovídat za osobní zranění způsobená nerespektováním bezpečnostních doporučení a varování. Toto platí pro všechny škody v jakékoliv podobě. TECHNICKÉ ÚDAJE Typ: Skytec EPA-08 Skytec EPA-10 Skytec EPA-12 Skytec EPA-15 Max výkon 200W 400W 600W 800W Výkon 100W 200W 300W 400W Frekv. rozsah 65Hz - 18kHz 55Hz - 18kHz 50Hz - 18kHz 40Hz - 18kHz SPL max. 115dB 120dB 122dB 126dB Vel. subwooferu 8" (200mm) 10" (250mm) 12" (300mm) 15" (380mm) Odpor: 4 Ohm Horn Typ Piezo Vysoce kompresní Dynamic Driver Rozměry 220 x 250 x 390mm 315 x 315 x 490mm 300 x 350 x 580mm 350 x 400 x 700mm Hmotnost 5,4 kg 8,3 kg 13,1 kg 17,0 kg Obj. kód SK SK SK SK / 7
