AD-CPUW2 Centrální jednotka modulárního systému ADiS

Save this PDF as:
 WORD  PNG  TXT  JPG

Rozměr: px
Začít zobrazení ze stránky:

Download "AD-CPUW2 Centrální jednotka modulárního systému ADiS"

Transkript

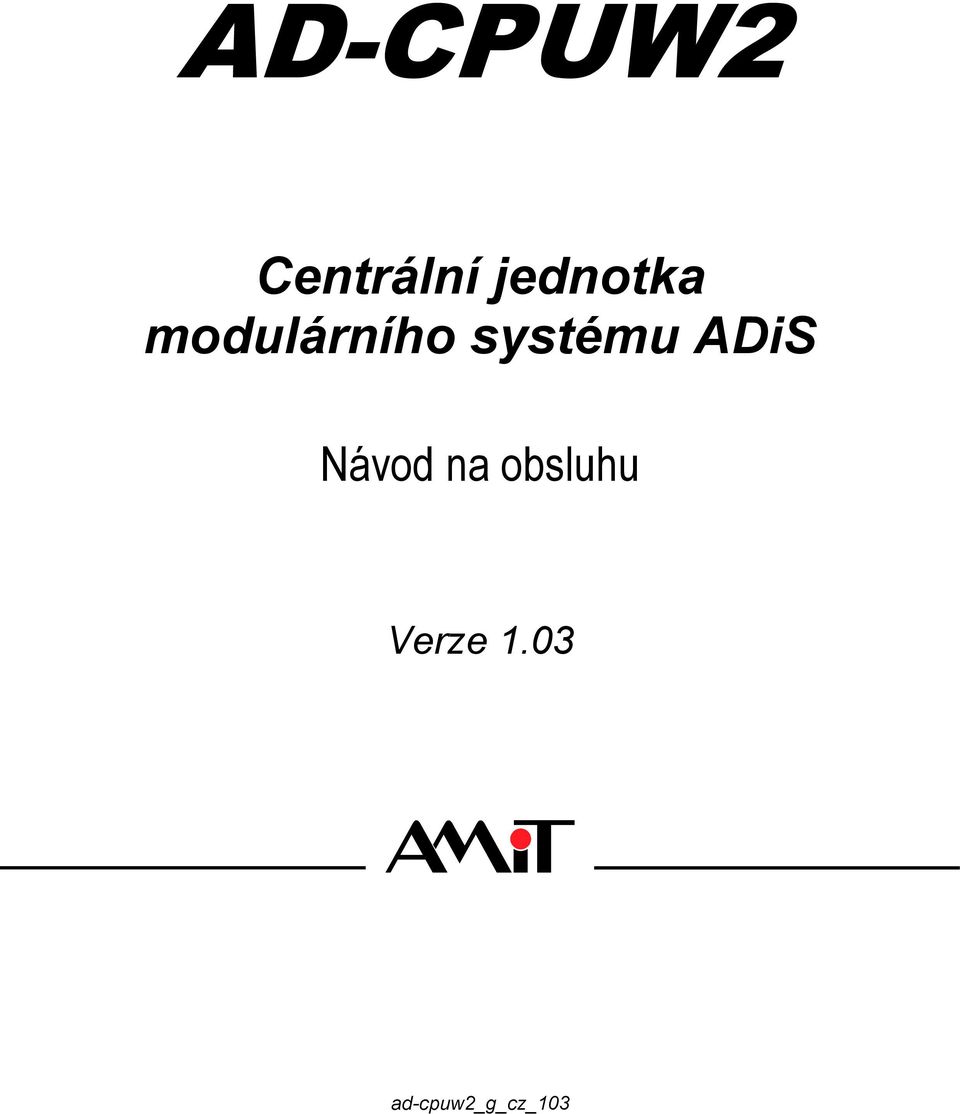

1 Centrální jednotka modulárního systému ADiS Návod na obsluhu Verze.03 ad-cpuw2_g_cz_03

2 AMiT, spol. s r. o. nepřejímá žádné záruky, pokud se týče obsahu této publikace a vyhrazuje si právo měnit obsah dokumentace bez závazku tyto změny oznámit jakékoli osobě či organizaci. Tento dokument může být kopírován a rozšiřován za následujících podmínek:. Celý text musí být kopírován bez úprav a se zahrnutím všech stránek. 2. Všechny kopie musí obsahovat označení autorského práva společnosti AMiT, spol. s r. o. a veškerá další upozornění v dokumentu uvedená. 3. Tento dokument nesmí být distribuován za účelem dosažení zisku. V publikaci použité názvy produktů, firem apod. mohou být ochrannými známkami nebo registrovanými ochrannými známkami příslušných vlastníků. AMiT je registrovaná ochranná známka. Copyright (c) 205, AMiT, spol. s r. o. Výrobce: AMiT, spol. s r. o. Naskové 00/3, Praha Technická podpora: ad-cpuw2_g_cz_03 2/30

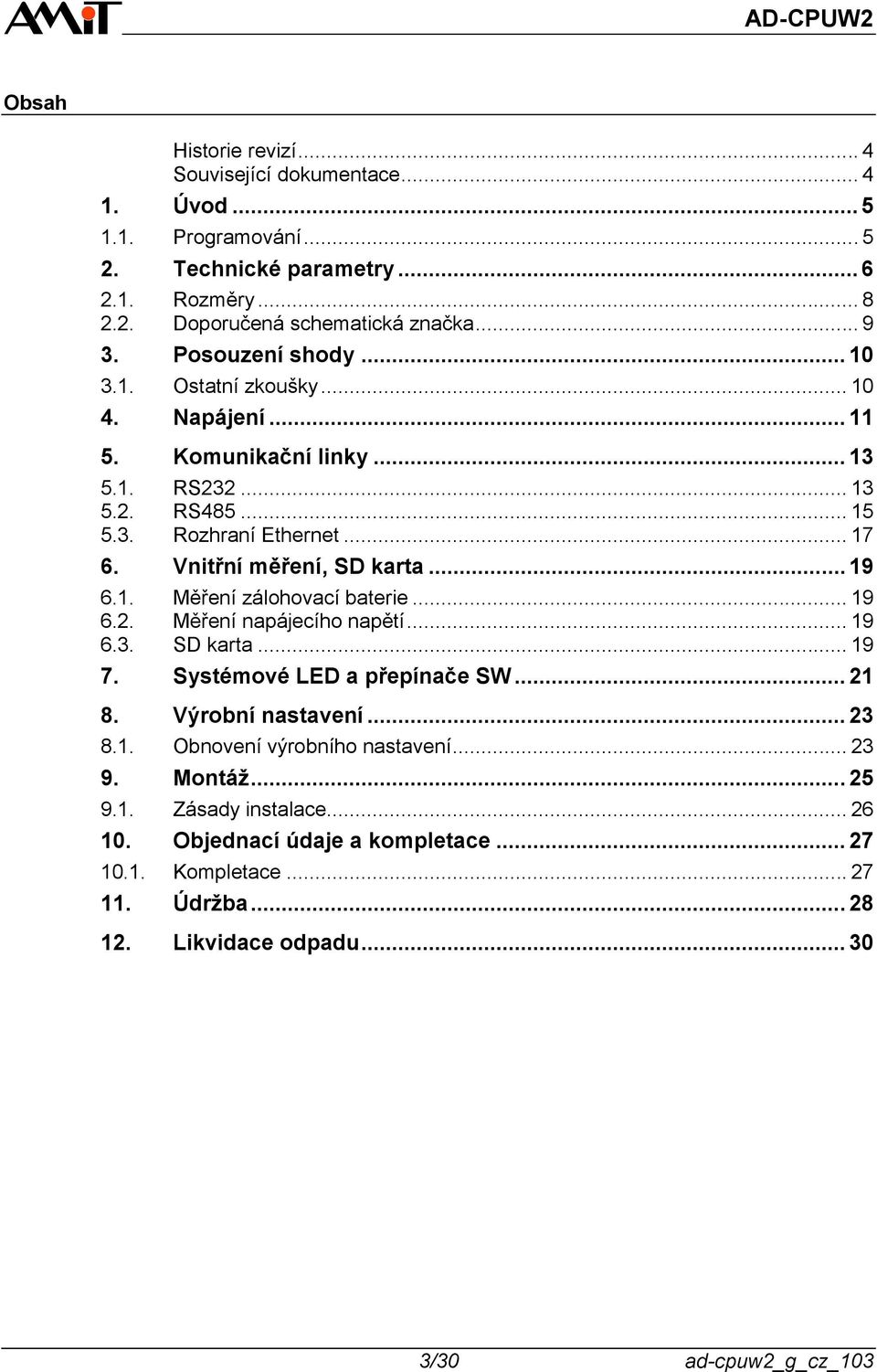

3 Obsah Historie revizí... 4 Související dokumentace Úvod Programování Technické parametry Rozměry Doporučená schematická značka Posouzení shody Ostatní zkoušky Napájení Komunikační linky RS RS Rozhraní Ethernet Vnitřní měření, SD karta Měření zálohovací baterie Měření napájecího napětí SD karta Systémové LED a přepínače SW Výrobní nastavení Obnovení výrobního nastavení Montáž Zásady instalace Objednací údaje a kompletace Kompletace Údržba Likvidace odpadu /30 ad-cpuw2_g_cz_03

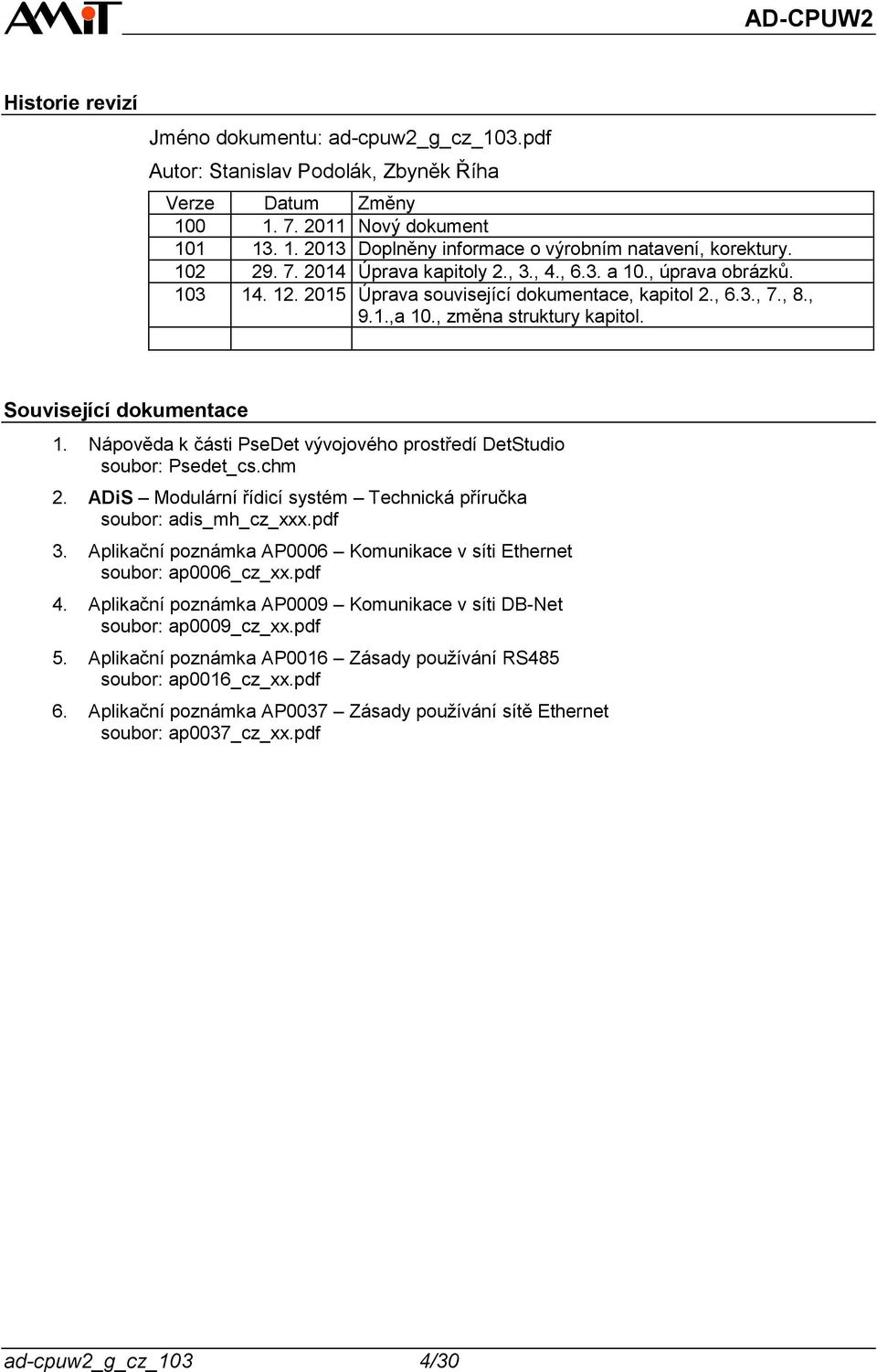

4 Historie revizí Jméno dokumentu: ad-cpuw2_g_cz_03.pdf Autor: Stanislav Podolák, Zbyněk Říha Verze Datum Změny Nový dokument Doplněny informace o výrobním natavení, korektury Úprava kapitoly 2., 3., 4., 6.3. a 0., úprava obrázků Úprava související dokumentace, kapitol 2., 6.3., 7., 8., 9..,a 0., změna struktury kapitol. Související dokumentace. Nápověda k části PseDet vývojového prostředí DetStudio soubor: Psedet_cs.chm 2. ADiS Modulární řídicí systém Technická příručka soubor: adis_mh_cz_xxx.pdf 3. Aplikační poznámka AP0006 Komunikace v síti Ethernet soubor: ap0006_cz_xx.pdf 4. Aplikační poznámka AP0009 Komunikace v síti DB-Net soubor: ap0009_cz_xx.pdf 5. Aplikační poznámka AP006 Zásady používání RS485 soubor: ap006_cz_xx.pdf 6. Aplikační poznámka AP0037 Zásady používání sítě Ethernet soubor: ap0037_cz_xx.pdf ad-cpuw2_g_cz_03 4/30

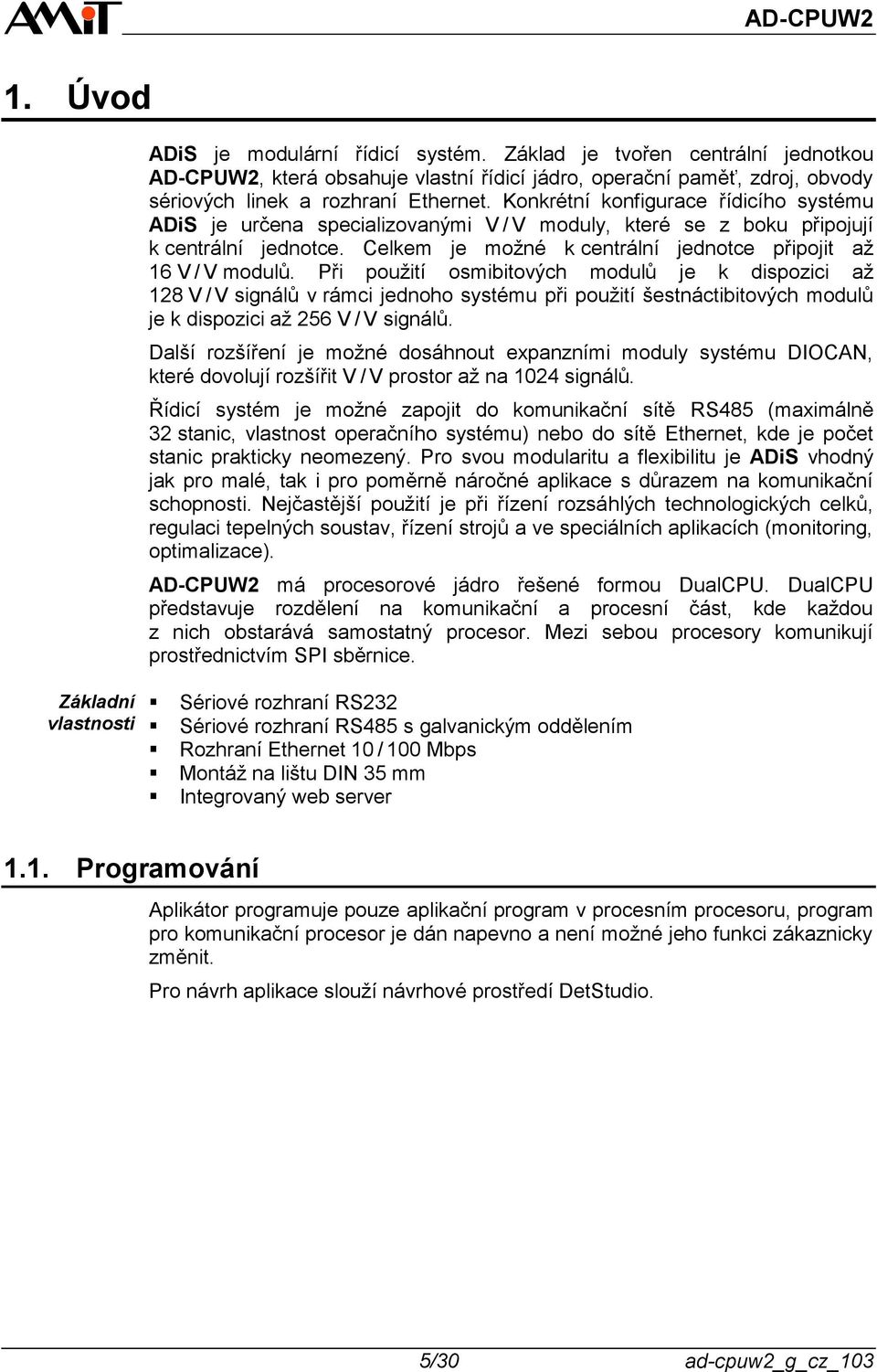

5 . Úvod ADiS je modulární řídicí systém. Základ je tvořen centrální jednotkou AD-CPUW2, která obsahuje vlastní řídicí jádro, operační paměť, zdroj, obvody sériových linek a rozhraní Ethernet. Konkrétní konfigurace řídicího systému ADiS je určena specializovanými V / V moduly, které se z boku připojují k centrální jednotce. Celkem je možné k centrální jednotce připojit až 6 V / V modulů. Při použití osmibitových modulů je k dispozici až 28 V / V signálů v rámci jednoho systému při použití šestnáctibitových modulů je k dispozici až 256 V / V signálů. Další rozšíření je možné dosáhnout expanzními moduly systému DIOCAN, které dovolují rozšířit V / V prostor až na 024 signálů. Řídicí systém je možné zapojit do komunikační sítě RS485 (maximálně 32 stanic, vlastnost operačního systému) nebo do sítě Ethernet, kde je počet stanic prakticky neomezený. Pro svou modularitu a flexibilitu je ADiS vhodný jak pro malé, tak i pro poměrně náročné aplikace s důrazem na komunikační schopnosti. Nejčastější použití je při řízení rozsáhlých technologických celků, regulaci tepelných soustav, řízení strojů a ve speciálních aplikacích (monitoring, optimalizace). AD-CPUW2 má procesorové jádro řešené formou DualCPU. DualCPU představuje rozdělení na komunikační a procesní část, kde každou z nich obstarává samostatný procesor. Mezi sebou procesory komunikují prostřednictvím SPI sběrnice. Základní vlastnosti Sériové rozhraní RS232 Sériové rozhraní RS485 s galvanickým oddělením Rozhraní Ethernet 0 / 00 Mbps Montáž na lištu DIN 35 mm Integrovaný web server.. Programování Aplikátor programuje pouze aplikační program v procesním procesoru, program pro komunikační procesor je dán napevno a není možné jeho funkci zákaznicky změnit. Pro návrh aplikace slouží návrhové prostředí DetStudio. 5/30 ad-cpuw2_g_cz_03

6 2. Technické parametry CPU RTC CPU procesní FLASH RAM EEPROM Zálohování RAM Životnost baterie CPU komunikační FLASH RAM Sériová FLASH Typ Přesnost 25 C Přesnost (-0 až 70) C ST0F KB KB v režimu Single FLASH 256 KB KB v režimu Dual FLASH 024 KB 2 KB Lithiová baterie BR2477, Panasonic 5 let STM32F KB 28 KB 8 MB RTC8564JE ±20 ppm -20 ppm až +0 ppm SD karta Poznámka RS232 RS485 Poznámka Typ Micro SD (HC) Kapacita 28 MB až 32 GB *) *) Součástí AD-CPUW2 je slot na kartu, Micro SD karta není součástí dodávky. Počet Galvanické oddělení Ne Logická úroveň 0 (vstup) Min. +3 V, max. +30 V Logická úroveň (vstup) Min. -30 V, max. -3 V Logická úroveň 0 (výstup) Min. +5 V, max. +0 V Logická úroveň (výstup) Min. -0 V, max. -5 V Maximální délka kabelu 0 m Indikace funkce LED na panelu Přípojné místo Konektor D-sub DE-9 zásuvka Počet Ochrana proti přepětí Transil 600 W Zakončovací odpor **) 20 Ω na centrální jednotce Definice klidového stavu **) do +5 V do 0 V kω na centrální jednotce kω na centrální jednotce Maximální délka vodiče 200 m / 9200 bps Maximální počet stanic 32 Indikace funkce LED na panelu Galvanické oddělení Ano Izolační pevnost 500 V stř. / minuta *) Přípojné místo WAGO / Průřez vodiče 0,08 mm 2 až 2,5 mm 2 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. **) Zakončovaní odpor a definice klidového stavu se připojují současně. ad-cpuw2_g_cz_03 6/30

7 Ethernet Poznámka Počet Přenosová rychlost 0 / 00 Mbps Doporučená kabeláž UTP CAT5 Maximální délka segmentu 20 m Použitý řadič STM32F207 + LAN8700 Indikace funkce LED (LNK a ACT) Izolační pevnost 200 V stř. / minuta *) Přípojné místo Konektor RJ45, dle IEEE802.3 *) Izolace nesmí být použita pro oddělení nebezpečných napětí. Analogové vstupy Počet vstupů Měření 2 interní Baterie Napájecí napětí systému Napájení Mechanika Poznámka Teploty Jmenovité napájecí napětí 24 V ss. Rozsah napájecího napětí 9,2 V ss. Až 28,8 V ss. Odběr Max. 250 ma při 24 V ss. Přípojné místo WAGO /02-00 Průřez vodiče 0,08 mm 2 až 2,5 mm 2 Mechanické provedení Montáž Krytí Hmotnost *) netto brutto Rozměry (š v h) *) Pouze hmotnost procesorového modulu. **) Kde n je počet V / V modulů v sestavě. Plastová krabička Na DIN lištu 35 mm IP20 0,28 kg ±5 % 0,42 kg ±5 % (58 + (n** ) 25)) mm 04 mm 96 mm Rozsah pracovních teplot AD-CPUW2 0 C až 70 C AD-CPUW2/I -40 C až 70 C Rozsah skladovacích teplot AD-CPUW2-20 C až 70 C AD-CPUW2/I -40 C až 70 C Ostatní Maximální vlhkost okolí Programování < 95 %, nekondenzující DetStudio (NOS) 7/30 ad-cpuw2_g_cz_03

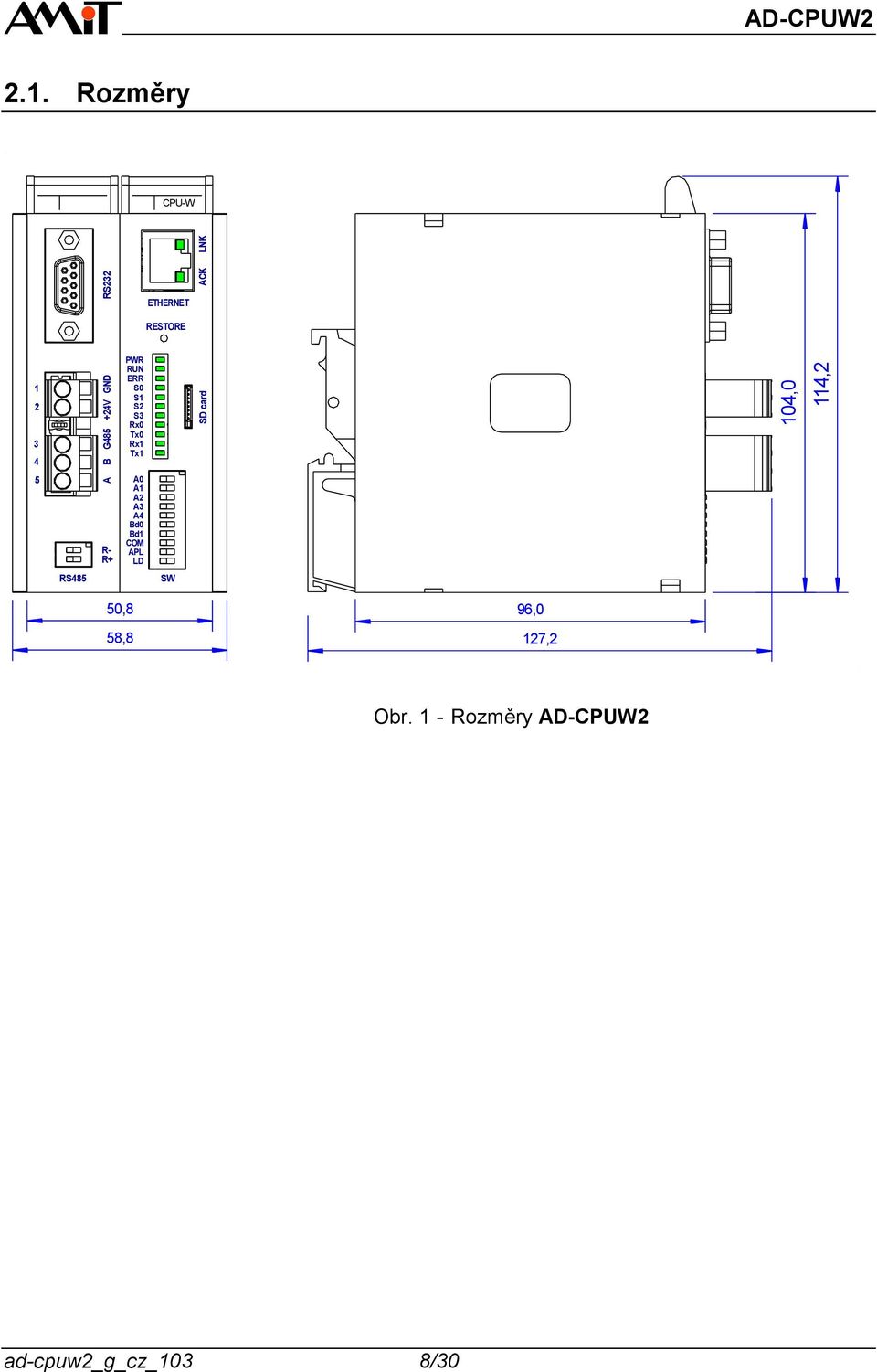

8 A B G V GND 04,0 4,2 RS232 SD card ACK LNK AD-CPUW2 2.. Rozměry CPU-W ETHERNET RESTORE PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx 5 R- R+ A0 A A2 A3 A4 Bd0 Bd COM APL LD RS485 SW 50,8 96,0 58,8 27,2 Obr. - Rozměry AD-CPUW2 ad-cpuw2_g_cz_03 8/30

9 2.2. Doporučená schematická značka Pro centrální jednotku AD-CPUW2 je doporučena tato schematická značka. V následujících příkladech bude viditelná pouze její část. AD-CPUW2 Ethernet RJ45 Ethernet RS PWR A B G V GND RS232 CANON 9 RS232 Obr. 2 - Doporučená schematická značka pro AD-CPUW2 9/30 ad-cpuw2_g_cz_03

10 3. Posouzení shody Zařízení je ve shodě s požadavky NV66/2006. Při posuzování shody bylo postupováno dle harmonizované normy ČSN EN Testováno dle norem Typ zkoušky Třída ČSN EN 550 ed. 3 Průmyslová, vědecká a lékařská zařízení A *) Charakteristiky vysokofrekvenčního rušení Meze a metody měření ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) Vyhovuje Část 4-2: Zkušební a měřicí technika Elektrostatický výboj Zkouška odolnosti ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) ±4 kv Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) ±2 kv Část 4-4: Zkušební a měřicí technika Rychlé elektrické přechodné jevy/skupiny impulzů Zkouška odolnosti, vstup, ethernet ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) ±3 kv # ) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, RS485 ČSN EN ed. 2 Elektromagnetická kompatibilita (EMC) ±3 kv # ) Část 4-5: Zkušební a měřicí technika Rázový impuls Zkouška odolnosti, napájení ČSN EN ed. 3 Elektromagnetická kompatibilita (EMC) Vyhovuje Část 4-6: Zkušební a měřicí technika Odolnost proti rušením šířeným vedením, indukovaným vysokofrekvenčními poli *) Toto je zařízení třídy A. Ve vnitřním prostředí může toto zařízení způsobovat rádiové rušení. V takovém případě může být požadováno, aby uživatel přijal příslušná opatření. # ) Kabeláž obvodů jiných než síťových, delší než 30 m, musí být provedena stíněnými kabely. 3.. Ostatní zkoušky Testováno dle norem Typ zkoušky Třída ČSN EN ed. 2 Zkoušení vlivů prostředí Část 2-: Vyhovuje Zkoušky Zkouška A: Chlad ČSN EN Zkoušení vlivů prostředí Část 2-2: Vyhovuje Zkoušky Zkouška B: Suché teplo ČSN EN Elektromagnetická kompatibilita (EMC) Část 4-29: Zkušební a měřicí technika Krátkodobé poklesy, krátká přerušení a pomalé změny napětí na vstupech stejnosměrného napájení Zkouška odolnosti Vyhovuje ad-cpuw2_g_cz_03 0/30

11 A B G V GND RS232 SD card ACK LNK AD-CPUW2 4. Napájení Centrální jednotku AD-CPUW2 je možno napájet pouze ze stejnosměrného zdroje. Zdroj musí splňovat požadavky uvedené v kapitole 2. Technické parametry. Připojení napájecího napětí je signalizováno pomocí indikační LED. CPU-W ETHERNET RESTORE PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx 2 5 R- R+ A0 A A2 A3 A4 Bd0 Bd COM APL LD RS485 SW Obr. 3 - Umístění napájecího konektoru Legenda Číslo Význam Konektor napájení 2 Indikační LED PWR Číslování svorek konektoru Svorka Označení Význam GND Napájení Zem 2 +24V Napájení +24 V ss. Indikační LED PWR Stav Význam Nesvítí Napájení není připojeno. Svítí Napájení je připojeno. /30 ad-cpuw2_g_cz_03

12 Příklad zapojení AD-CPUW2 Ethernet RJ45 Ethernet RS A B G V GND PWR 2 +24V GND RS232 CANON 9 RS232 Obr. 4 - Příklad napájení samotné centrální jednotky Poznámka Pozor Při instalaci doporučujeme spojit svorky GND, IGND (zem vstupů) a EGND (zem výstupů) se svorkou PE rozváděče. Svorka GND () je interně spojena se svorkami AGND na modulech analogových vstupů AD-AI5, AD-AI8 a AD-NI8. ad-cpuw2_g_cz_03 2/30

13 A B G V GND RS232 SD card ACK LNK AD-CPUW2 5. Komunikační linky 5.. RS232 Centrální jednotka AD-CPUW2 má tři komunikační linky: Rozhraní RS232 je vyvedeno na konektor D-sub DE-9 zásuvka. Rozhraní RS485 je galvanicky oddělené a je vyvedeno na konektor WAGO 23. Rozhraní Ethernet je vyvedeno na konektor RJ45. Rozhraní dle normy RS232 je určeno pro spojení dvou zařízení. Pro obousměrnou komunikaci běžně vystačíme se třemi vodiči, pro ovládání modemu je pak třeba plné osazení konektoru D-sub DE-9. V případě použití NOS má RS232 v rámci SW číslo 0. CPU-W ETHERNET RESTORE R- R+ PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx A0 A A2 A3 A4 Bd0 Bd COM APL LD 2 RS485 SW Obr. 5 - Umístění konektoru a indikačních LED Legenda Číslo Význam Konektor linky RS232 2 Indikační LED 3/30 ad-cpuw2_g_cz_03

14 Zapojení konektoru Poznámka Indikační LED RS232 D-sub DE-9 zásuvka na centrální jednotce AD-CPUW2. Pin Význam Typ Nepoužito 2 TxD Výstup 3 RxD Vstup 4 DSR Vstup 5 GND Zem 6 DTR Výstup 7 CTS Vstup 8 RTS Výstup 9 RI Vstup Položka Význam odpovídá signálům na centrální jednotce AD-CPUW2, k PC se připojuje křížem. Položka Typ je typ signálu na centrální jednotce AD-CPUW2. Pro připojení centrální jednotky k PC slouží KABEL 232P. Aktivita na lince RS232 je indikována pomocí systémových LED na čelním panelu. LED Rx0 Tx0 Význam Jednotka přijímá data. Jednotka vysílá data. ad-cpuw2_g_cz_03 4/30

15 A B G V GND RS232 SD card ACK LNK AD-CPUW RS485 RS485 je poloduplexní sériové rozhraní. Lze použít pro spojení více jednotek (na jednom segmentu až 32). Všechny jednotky komunikují po jednom signálovém páru. Obvody rozhraní RS485 jsou galvanicky odděleny od ostatní elektroniky centrální jednotky AD-CPUW2. V případě použití NOS má RS485 v rámci SW číslo. CPU-W ETHERNET RESTORE PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx 3 5 R- R+ A0 A A2 A3 A4 Bd0 Bd COM APL LD 2 RS485 SW Obr. 6 - Umístění konektoru a indikačních LED Legenda Číslo Význam Konektor linky RS485 2 Indikační LED 3 Přepínače pro definici klidových stavů a zakončení linky Číslování svorek konektoru Svorka Označení Význam 3 G485 Zem linky RS485 4 B Linka RS485, signál B 5 A Linka RS485, signál A Aktivita na lince RS485 je indikována pomocí systémových LED na čelním panelu. 5/30 ad-cpuw2_g_cz_03

16 Indikační LED RS485 Význam přepínačů LED Rx Tx Význam Jednotka přijímá data. Jednotka vysílá data. Každá jednotka na komunikační lince RS485 musí mít správně nastaveny zakončovaní odpory. K nastavení zakončení slouží přepínače umístěné pod konektorem pro RS485. Přepínač Poloha Význam R- a R+ ON Koncová stanice. OFF Průběžná stanice. Podrobnosti o používání linky RS485 naleznete v aplikační poznámce AP006. ad-cpuw2_g_cz_03 6/30

17 A B G V GND RS232 SD card ACK LNK AD-CPUW Rozhraní Ethernet Pomocí rozhraní Ethernet je možno systém připojit přímo do počítačové sítě LAN. Pro připojení lze využít komponenty standardní strukturované kabeláže. Rozhraní Ethernet je možné využít jak pro vizualizaci, tak i pro dálkové nahrávání aplikací do systému přes Internet a je podporováno v prostředí DetStudio. Ke komunikaci je použita rodina protokolů TCP/IP a proto komunikační síť mohou sdílet řídicí systémy i osobní počítače. Centrální jednotka AD-CPUW2 může sloužit i jako most do sítě DB-Net s linkou RS485. Poznámka Izolace nesmí být použita pro oddělení nebezpečných napětí. CPU-W ETHERNET RESTORE RS485 R- R+ PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx A0 A A2 A3 A4 Bd0 Bd COM APL LD SW Obr. 7 - Umístění konektoru Legenda Číslo Význam Konektor linky Ethernet s indikačními LED Indikace stavu linky Aktivita Ethernetu je indikována pomocí LED (LNK a ACT) v konektoru na čelním panelu. 7/30 ad-cpuw2_g_cz_03

18 Indikační LED Ethernetu LED ACT LNK Význam Svítí při připojení Ethernetu. Svítí při příjmu / vysílání dat. Další informace naleznete v aplikačních poznámkách, AP0006 Komunikace v síti Ethernet a AP0037 Zásady používání sítě Ethernet. ad-cpuw2_g_cz_03 8/30

19 6. Vnitřní měření, SD karta 6.. Měření zálohovací baterie Hodnotu napětí zálohovací baterie je možné měřit v aplikacích napsaných pomocí vývojového prostředí DetStudio pomocí předdefinovaného analogového kanálu. Příklad obsluhy AnIn #Vbatt, fbat, 5.000, 0.000, 0.000, 0.000, Měřená hodnota je napětí baterie ve voltech. V aplikaci je možné zobrazit upozornění, že je vhodné vyměnit baterii Měření napájecího napětí Hodnotu napájecího napětí je možné měřit v aplikacích napsaných pomocí vývojového prostředí DetStudio pomocí předdefinovaného analogového kanálu. Příklad obsluhy AnIn #Vint, fpwr, , 0.000, , 0.700, Měřená hodnota je napájecí napětí ve voltech SD karta Na čelním panelu AD-CPUW2 je slot pro micro SD (HC) kartu. Způsob využití karty závisí na použitém operačním systému a programu v komunikačním procesoru. Možnost použití SD karty je popsána v dokumentaci k programovému vybavení. Karta se vkládá kontakty směrem ke stavovým LED. 9/30 ad-cpuw2_g_cz_03

20 A B G V GND RS232 SD card ACK LNK AD-CPUW2 CPU-W ETHERNET PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx RESTORE 5 R- R+ A0 A A2 A3 A4 Bd0 Bd COM APL LD RS485 SW Obr. 8 - Umístění slotu pro micro SD Legenda Číslo Význam Slot pro micro SD Odzkoušené micro SD karty: Sandisk 2 GB SONY 2 GB Transcend 2 GB Transcend 6 GB (Class 0) A-Data 32 GB (Class 0) Kingston 32 GB (Class 0) Funkčnost jiných SD karet nemusí být zaručena. Poznámka Do 2 GB nutno formátovat pomocí FAT6. Nad 2 GB formátovat pomocí FAT32. ad-cpuw2_g_cz_03 20/30

21 A B G V GND RS232 SD card ACK LNK AD-CPUW2 7. Systémové LED a přepínače SW CPU-W ETHERNET RESTORE R- R+ PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx A0 A A2 A3 A4 Bd0 Bd COM APL LD 2 RS485 SW Obr. 9 - Umístění přepínačů a indikací Legenda Číslo Význam Systémové LED 2 Přepínače SW Systémové LED LED Barva Význam RUN Zelená Běh SW vybavení (viz nápověda k prostředí DetStudio). ERR Zelená Chyba SW vybavení (viz nápověda k prostředí DetStudio). S0 Zelená Aktivita procesního procesoru (viz nápověda k prostředí DetStudio). S Zelená Aktivita procesního procesoru (viz nápověda k prostředí DetStudio). S2 Zelená Aktivita procesního procesoru (viz nápověda k prostředí DetStudio). S3 Zelená Aktivita komunikačního procesoru (viz nápověda k prostředí DetStudio). 2/30 ad-cpuw2_g_cz_03

22 Přepínače SW Přepínač Poloha Význam až 8 ON Konfigurace systémových komunikačních parametrů (viz OFF nápověda k prostředí DetStudio). 9 ON Spuštění uživatelské aplikace. OFF Blokování uživatelské aplikace. 0 ON Změna IP konfigurace / aktivace režimu pro zavedení NOS (viz nápověda k prostředí DetStudio). OFF Standardní běh. ad-cpuw2_g_cz_03 22/30

23 8. Výrobní nastavení Konfigurace RS485 Ethernet Přepínače, které aktivují zakončení i definici klidového stavu jsou v poloze ON. Parametr Výchozí hodnota IP adresa stanice Maska sítě Výchozí brána Webový server Parametr Jméno / heslo administrátora Jméno / heslo servisu Jméno / heslo uživatele Výchozí hodnota root / amit service / amit user / amit Parametr Výchozí hodnota pro TCP port FTP server data 20 FTP server control 2 WEBserver 80 DB-Net/IP server Parametr Výchozí hodnota pro UDP port UDP port 59 heslo Obnovení výrobního nastavení Uživatel tuto možnost může zvolit v případě výskytu problému při komunikaci se stanicí, např. v případě stanice s neznámou IP adresou, problémy s komunikací po Ethernetu apod. K obnovení výrobního nastavení slouží tlačítko RESTORE (mačkat pomocí vhodného neostrého nástroje). 23/30 ad-cpuw2_g_cz_03

24 A B G V GND RS232 SD card ACK LNK AD-CPUW2 CPU-W ETHERNET RESTORE PWR RUN ERR S0 S S2 S3 Rx0 Tx0 Rx Tx 5 R- R+ A0 A A2 A3 A4 Bd0 Bd COM APL LD RS485 SW Obr. 0 - Umístění tlačítka RESTORE Legenda Číslo Význam Tlačítko RESTORE Aktivace výrobního nastavení Odpojit jednotku od napájení. DIP0 přepnout do polohy OFF. Stisknout tlačítko RESTORE. Za stálého držení tlačítka RESTORE připojit napájení jednotky. Držet tlačítko RESTORE po dobu cca 5 s (po tuto dobu rychle bliká LED S3) dokud se nerozsvítí trvalým svitem LED S3. Uvolnit tlačítko RESTORE. LED S3 začne po cca dalších 5-ti sekundách blikat s periodou cca s. Tovární nastavení je obnoveno. ad-cpuw2_g_cz_03 24/30

25 9. Montáž Centrální jednotka AD-CPUW2 musí být zamontována v plechovém rozváděči. Je určena pro montáž na DIN lištu 35 mm. Sestavení Systém se dodává ve složení dle objednávky. Při vkládání dalšího modulu, nebo při výměně vadného postupujeme takto: Sejmeme sestavu z DIN lišty Sundáme jmenovky Odpojíme nosič pro DIN lištu opatrně zapáčíme šroubovákem ve vyznačeném bodě nahoře i dole Rozpojíme moduly opatrně zapáčíme šroubovákem ve vyznačeném bodě nahoře i dole a moduly rozpojíme Dvojnásobný modul AD-CPUW2 je uvnitř sešroubován dvěma šrouby před demontáží je třeba nejprve spoj rozšroubovat, a potom teprve rozpojovat! 2 3 Obr. - Postup rozpojení sestavy Legenda Číslo Význam Pozice k zapáčení pro demontáž nosiče 2 Pozice k zapáčení pro rozpojení modulů 3 Směr rozpojení 25/30 ad-cpuw2_g_cz_03

26 9.. Zásady instalace EMC Filtr Číslicové V / V Analogové vstupy Kanál RS485 Kanál RS232 Rozhraní Ethernet Poznámka Na vstupu napájecího napětí 230 V stř. použít EMC filtr. Toto je možno přehodnotit na základě provedení rozvodů a charakteru prostředí. Zápornou napájecí svorku řídicího systému (GND) zapojit na PE rozváděče. Zápornou svorku vstupů a výstupů propojit s PE rozváděče. Doporučujeme použít samostatnou napájecí sekci, společná pro DI i DO, stačí. Propojení s PE realizovat na vstupu rozváděče. V prostředí s vyšší úrovní rušení a při delších přívodech použít stíněné vodiče. Stínění zapojit hned na vstupu rozváděče na PE. Pokud jsou přívody vedeny mimo budovu, je třeba příslušné vstupy i výstupy osadit přepěťovými ochranami. Pro vedení použít stíněné vodiče. Stínění kabelu zapojit hned na vstupu rozváděče na PE. Pokud jsou přívody vedeny mimo budovu, je třeba příslušné vstupy i výstupy osadit přepěťovými ochranami. Zapojení linky RS485 je nutno provést dle doporučení uvedených v aplikační poznámce AP006 Zásady používání RS485. Pokud rozhraní slouží pouze pro servisní účely, nebo je použito v rámci rozváděče, stačí nestíněný plochý komunikační kabel. Při permanentním použití mimo rozváděč, použít stíněné vodiče. Stínění zapojit hned na vstupu rozváděče na PE. Pro servisní účely a v rámci rozváděče stačí nestíněný kabel (patch kabel). Při permanentním použití mimo rozvaděč provést zapojení linky Ethernet dle doporučení uvedených v aplikační poznámce AP0037 Zásady používání sítě Ethernet. Veškerá propojení na PE musí být provedena s co nejmenší impedancí. Technické parametry řídicího systému jsou zaručeny pouze při tomto zapojení. ad-cpuw2_g_cz_03 26/30

27 0. Objednací údaje a kompletace Centrální jednotka AD-CPUW2 AD-CPUW2/I Komplet viz kapitola 0.. Kompletace Komplet viz kapitola 0.. Kompletace 0.. Kompletace AD-CPUW2 Díl Množství Centrální jednotka modulárního systému ADiS WAGO / WAGO / WAGO 23-3 ZAT nosič 2 AD-CPUW2/I Díl Množství Centrální jednotka modulárního systému ADiS s teplotním rozsahem -40 C až 70 C WAGO / WAGO / WAGO 23-3 ZAT nosič 2 27/30 ad-cpuw2_g_cz_03

28 . Údržba Zařízení nevyžaduje žádnou pravidelnou kontrolu ani údržbu s výjimkou kontroly nastavení referenčního napětí a napětí zálohovacího akumulátoru. Referenční zdroj Referenční napětí 5,0 V pro A/D převodník je z výroby nastaveno s přesností mv. Pro jeho kontrolu je třeba dostatečně přesný měřicí přístroj! Kontrolu je nutno provádět minimálně jednou za pět let. Obr. 2 - Umístění měřicích bodů na CPU 2 Legenda Číslo Význam Měřicí body 2 Trimr pro nastavení V ref Zálohovací baterie Pro zálohování programu a parametrů v paměti RAM slouží zálohovací baterie. Její jmenovité napětí je 3,0 V, jmenovitá kapacita je Ah. Jestliže její napětí klesne pod 2,7 V, je považována za vybitou. Jestliže došlo k tomuto stavu, je nutno jí vyměnit. Kontrolu je nutno provádět minimálně jednou za pět let. Předpokládaná životnost baterie dle výrobce je 0 let. ad-cpuw2_g_cz_03 28/30

29 Obr. 3 - Umístění baterie na zdrojové desce Legenda Číslo Význam Baterie Čištění Poznámka Podle způsobu použití zařízení je třeba čas od času ze zařízení odstranit prach. Zařízení se čistí ve vypnutém a rozebraném stavu suchým štětcem nebo jemným kartáčem případně vysavačem. Uvedenou údržbu může provádět pouze výrobce nebo pověřená servisní organizace! 29/30 ad-cpuw2_g_cz_03

30 2. Likvidace odpadu Likvidace elektroniky Likvidace baterie Likvidace zařízení je řízena předpisy o nakládání s elektroodpadem. Zařízení nesmí být likvidováno v běžném komunálním odpadu. Musí být odevzdáno na místech k tomu určených a recyklováno. Zařízení obsahuje lithiovou baterii. Baterie je nebezpečný odpad. Tento odpad musí být odevzdán na místech k tomu určených. Odstraňování opotřebených baterií a akumulátorů nesmí být v rozporu s platnými právními předpisy. ad-cpuw2_g_cz_03 30/30
