1 Wilo-Economy Wilo-Comfort, -Comfort-N Wilo-Vario CZ Návod k montáži a obsluze (PDF Wilo)

2 Fig.1a: Fig.1b:

3 Fig.1c: Fig.2a: 12b a

4 Fig.2b: A B C Fig.3: Fig.4: a 15b

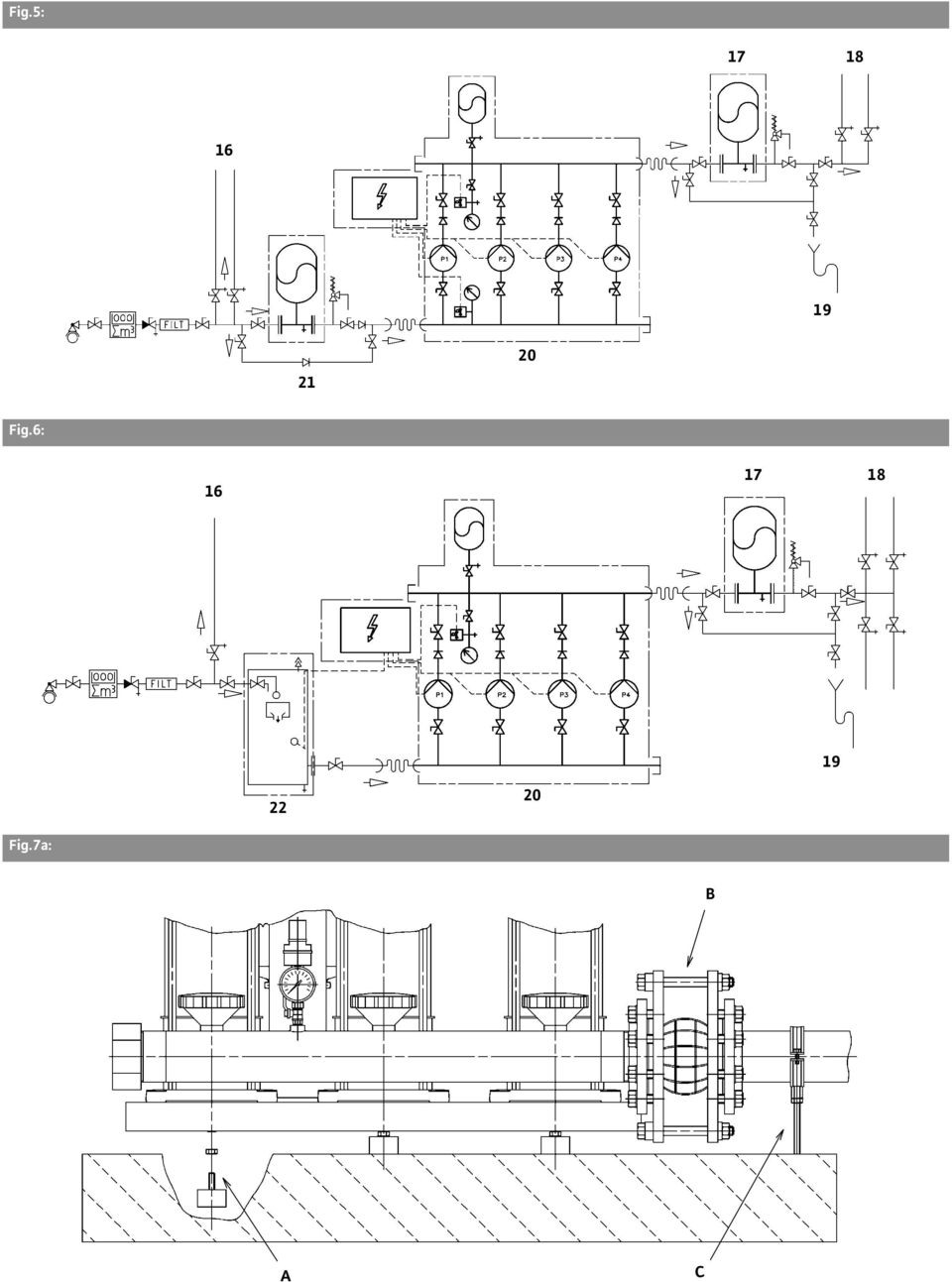

5 Fig.5: Fig.6: Fig.7a: B A C

6 Fig.7b: Fig.9: C 24 A B D Fig.8: 29 Schaltbild bl br sw 29a sw - bl Öffner sw - br S chließer Fig.10: 33

7 Einbau- und Betriebsanleitung Popis obrázků: Wilo zařízení na zvyšování tlaku (DEA) Obr. 1a Obr. 1b Příklad DEA s MHI-čerpadly a spínacím přístrojem ER Příklad DEA s MVISE a spínacím přístrojem VR Obr. 1c Příklad DEA s MVI a spínacím přístrojem CC (stacionární jednotka-sg) 1 Čerpadla 2 Regulační přístroj 3 Základní rám 4 Nátok ze sběrného potrubí 5 Výtlak do sběrného potrubí 6 Uzavírací armatura 7 Zpětná klapka 8 Membránová tlaková nádoba s průtokovou armaturou 9 Snímač tlaku/tlakoměr 10 Stojací konzola 11 Pojistka proti nedostatku vody(wms) - dovybavení Obr. 2a Souprava snímače tlaku a membránové tlakové nádoby 8 Membránová tlaková nádoba 9 Tlakoměr 12 Snímač tlaku 12a Elektropřípojka, snímač tlaku 13 Vypouštění/odvětrání 14 Uzavírací ventil Obr. 4 Souprava ochrany proti nedostatku vody (WMS) 13 Vypouštění/odvětrání 14 Uzavírací ventil 15 Tlakový spínač 15a Nastavení tlakového spínače Nastavení z výroby: ZAP 1,3bar / VYP 1,0bar Otáčení doprava(+) spínací hodnotu zvyšuje Otáčení doleva(-) spínací hodnotu snižuje Diference spínání (0,3bar) zůstává zachována! 15b Zapojení v regulačním přístroji (viz schéma zapojení) Obr. 5 Příklad přímého zapojení (hydraulické schéma) Obr. 6 Příklad nepřímého zapojení (hydraulické schéma) 16 Připojení uživatelů před DEA 17 Membránová tlaková nádoba na koncové straně výtlaku s obtokovým potrubím 18 Připojení uživatelů za DEA 19 Vypouštěcí přípojka pro proplachování zařízení 20 DEA se 4 čerpadly 21 Membránová tlaková nádoba na nátokové straně s obtokovým potrubím 22 Beztlaká zásobní nádrž na straně nátoku Obr. 2b A B C Obr. 3 A B C d e Ovládání průtokové armatury / kontrola tlaku membránové tlakové nádoby Otevírání/zavírání Vypouštění Kontrola natlakování Odkazová tabulka tlaku dusíku v membránové tlakové nádobě (příklad) Tlak dusíku podle tabulky Spínací tlak čerpadla základního zatížení v bar PE Tlak dusíku v bar PN2 Měření dusíku bez vody POZOR! Plnit pouze dusíkem Obr. 7a A B C Obr. 7b A B C d Montáž: Tlumiče chvění a kompenzátor Tlumiče chvění našroubujte do připravených závitů a zajistěte pomocí kontramatek Kompenzátor s vymezovači délky (příslušenství) Upevnění potrubí za DEA, např. pomocí potrubních třmenů (zajistí uživatel) Montáž: Flexibilní potrubní přípojka Upevnění k podlaze, s izolací proti přenosu hluku do tělesa (zajistí uživatel) Kompenzátor s vymezovači délky (příslušenství) Upevnění potrubí za DEA, např. pomocí potrubních třmenů (zajistí uživatel) Závitové chlopně (příslušenství) Návod k montáži a obsluze Wilo-DEA 3

8 Obr. 8 Podepření sběrného potrubí pomocí tlumičů chvění Obr. 9 Zásobní nádrž (příklad) 23 Nátok s plovákovým ventilem (příslušenství) 24 Odvětrání / odvzdušnění s ochranou proti hmyzu 25 Revizní otvor 26 Přepad Zajistěte dostatečný odvod. Sifon nebo záklopku zabezpečte proti vnikaní hmyzu. Nevytvářejte žádné přímé spojení s kanalizací (volný odtok dle EN1717) 27 Vypouštění 28 Odběr (přípojka pro DEA) 29 Signální čidlo nedostatku vody se svorkovnicí 29a Schéma zapojení mo = modrý č - mo = rozpínací kontakt hn = hnědý č - hn = spojovací kontakt č = černý 30 Deska zabraňující vytváření víření 31 Vodoznak 32 Ochranná stěna (zklidnění nátoku) Obr. 10 Vypouštěcí potrubí pro proplachování 33 Vypouštěcí potrubí Jmenovitá světlost =jmenovitá světlost přípojky čerpadla resp. jmenovitá světlost menší než jmenovitá světlost přípojky čerpadla Upozo rnění: Je-li na straně výtlaku instalována membránová tlaková nádoba, je nutno vypouštění umístit bezprostředně za membránovou tlakovou nádobou. 4 Wilo AG 03/2006

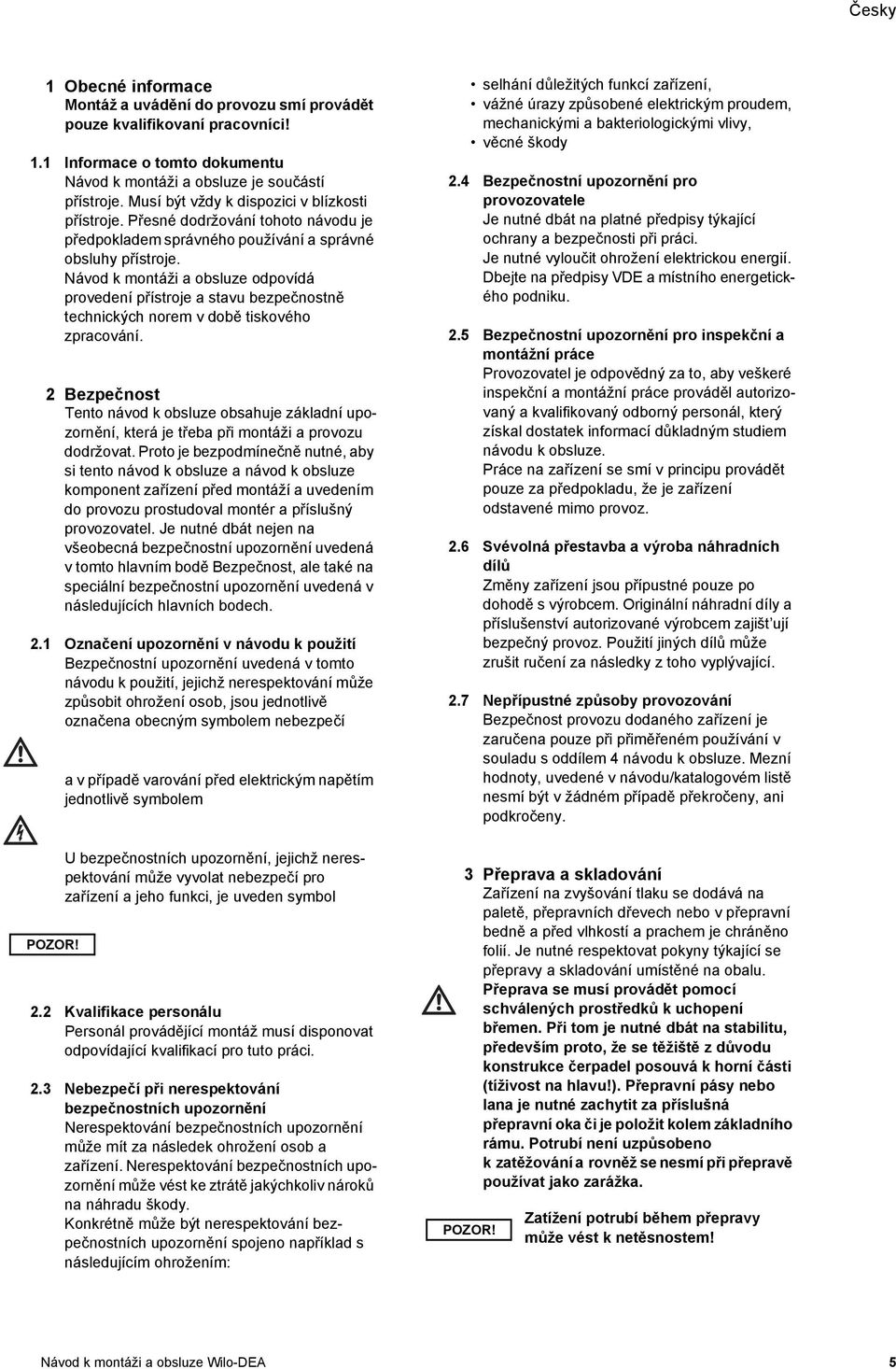

9 Návod 1k Obecné montáži informace a obsluze Montáž a uvádění do provozu smí provádět pouze kvalifikovaní pracovníci! 1.1 Informace o tomto dokumentu Návod k montáži a obsluze je součástí přístroje. Musí být vždy k dispozici v blízkosti přístroje. Přesné dodržování tohoto návodu je předpokladem správného používání a správné obsluhy přístroje. Návod k montáži a obsluze odpovídá provedení přístroje a stavu bezpečnostně technických norem v době tiskového zpracování. 2 Bezpečnost Tento návod k obsluze obsahuje základní upozornění, která je třeba při montáži a provozu dodržovat. Proto je bezpodmínečně nutné, aby si tento návod k obsluze a návod k obsluze komponent zařízení před montáží a uvedením do provozu prostudoval montér a příslušný provozovatel. Je nutné dbát nejen na všeobecná bezpečnostní upozornění uvedená v tomto hlavním bodě Bezpečnost, ale také na speciální bezpečnostní upozornění uvedená v následujících hlavních bodech. 2.1 Označení upozornění v návodu k použití Bezpečnostní upozornění uvedená v tomto návodu k použití, jejichž nerespektování může způsobit ohrožení osob, jsou jednotlivě označena obecným symbolem nebezpečí POZOR! a v případě varování před elektrickým napětím jednotlivě symbolem U bezpečnostních upozornění, jejichž nerespektování může vyvolat nebezpečí pro zařízení a jeho funkci, je uveden symbol 2.2 Kvalifikace personálu Personál provádějící montáž musí disponovat odpovídající kvalifikací pro tuto práci. 2.3 Nebezpečí při nerespektování bezpečnostních upozornění Nerespektování bezpečnostních upozornění může mít za následek ohrožení osob a zařízení. Nerespektování bezpečnostních upozornění může vést ke ztrátě jakýchkoliv nároků na náhradu škody. Konkrétně může být nerespektování bezpečnostních upozornění spojeno například s následujícím ohrožením: selhání důležitých funkcí zařízení, vážné úrazy způsobené elektrickým proudem, mechanickými a bakteriologickými vlivy, věcné škody 2.4 Bezpečnostní upozornění pro provozovatele Je nutné dbát na platné předpisy týkající ochrany a bezpečnosti při práci. Je nutné vyloučit ohrožení elektrickou energií. Dbejte na předpisy VDE a místního energetického podniku. 2.5 Bezpečnostní upozornění pro inspekční a montážní práce Provozovatel je odpovědný za to, aby veškeré inspekční a montážní práce prováděl autorizovaný a kvalifikovaný odborný personál, který získal dostatek informací důkladným studiem návodu k obsluze. Práce na zařízení se smí v principu provádět pouze za předpokladu, že je zařízení odstavené mimo provoz. 2.6 Svévolná přestavba a výroba náhradních dílů Změny zařízení jsou přípustné pouze po dohodě s výrobcem. Originální náhradní díly a příslušenství autorizované výrobcem zajišt ují bezpečný provoz. Použití jiných dílů může zrušit ručení za následky z toho vyplývající. 2.7 Nepřípustné způsoby provozování Bezpečnost provozu dodaného zařízení je zaručena pouze při přiměřeném používání v souladu s oddílem 4 návodu k obsluze. Mezní hodnoty, uvedené v návodu/katalogovém listě nesmí být v žádném případě překročeny, ani podkročeny. 3 Přeprava a skladování Zařízení na zvyšování tlaku se dodává na paletě, přepravních dřevech nebo v přepravní bedně a před vlhkostí a prachem je chráněno folií. Je nutné respektovat pokyny týkající se přepravy a skladování umístěné na obalu. Přeprava se musí provádět pomocí schválených prostředků k uchopení břemen. Při tom je nutné dbát na stabilitu, především proto, že se těžiště z důvodu konstrukce čerpadel posouvá k horní části (tíživost na hlavu!). Přepravní pásy nebo lana je nutné zachytit za příslušná přepravní oka či je položit kolem základního rámu. Potrubí není uzpůsobeno k zatěžování a rovněž se nesmí při přepravě používat jako zarážka. POZOR! Zatížení potrubí během přepravy může vést k netěsnostem! Návod k montáži a obsluze Wilo-DEA 5

10 POZOR! Přepravní rozměry, hmotnosti a potřebné otvory pro vnášení, resp. volné přepravní plochy zařízení jsou uvedeny v přiloženém plánu instalace nebo v ostatní dokumentaci. Zařízení je nutné prostřednictvím vhodných opatření chránit před vlhkostí, mrazem a působením tepla, jakož i před mechanickým poškozením! Pokud se během vybalování zařízení na zvyšování tlaku a dodávaného příslušenství zjistí, že obal vykazuje poškození, které mohlo být způsobeno pádem apod., pečlivě zkontrolujte, zda zařízení na zvyšování tlaku, resp. díly příslušenství nejsou vadné, a případně, prosíme, informujte přepravce (speditéra) nebo náš zákaznický servis, i kdybyste nejprve žádnou škodu nezjistili. Po odstranění obalu je nutné zařízení uskladnit, resp. smontovat podle popsaných podmínek instalace (viz oddíl Instalace/ montáž). 4 Účel použití Zařízení na zvyšování tlaku se vyrábějí pro větší systémy na distribuci vody pro zvyšování a udržování tlaku. Používají se jako: zařízení na distribuci pitné vody, především v obytných výškových budovách, nemocnicích, správních a průmyslových stavbách, která z hlediska konstrukce, funkce a požadavků odpovídají následujícím normám a směrnicím: DIN1988 DIN2000 směrnici EU 98/83/ES nařízení o pitné vodě TrinkwV2001 směrnicím DVGW (Německého sdružení plynárenského a vodárenského oboru), průmyslové systémy distribuce vody a chladící systémy, zařízení na distribuci požární vody, zavlažovací a kropicí zařízení. Automaticky regulovaná zařízení s více čerpadly jsou napájena z veřejné sítě pitné vody, a to buď bezprostředně (přímé připojení) nebo také zprostředkovaně (nepřímé připojení) přes zásobní nádrž. Tyto zásobní nádrže jsou uzavřené a bez tlaku, tj. jsou pod atmosférickým tlakem. 5 Údaje o výrobku 5.1 Typový klíč např.: CO-2 MHI 4 05/ER-EB CO Zařízení na zvyšování tlaku COmpact 2 Počet čerpadel MHI Označení konstrukční řady čerpadel (viz přiloženou dokumentaci čerpadel) 4 Jmenovitý průtok Q [m 3 /h] (2pólové prov./50 Hz) 05 Počet stupňů čerpadel ER Regulační přístroj, zde Economy- Regulátor EB Dodatečné označení, zde např. European Booster např.: CO [R]-3 MVI S 8 04/CC-EB CO Zařízení na zvyšování tlaku COmpact [R] Regulace minimálně jednoho čerpadla prostřednictvím frekvenčního měniče 3 Počet čerpadel MVI Označení konstrukční řady čerpadel (viz přiloženou dokumentaci čerpadel) S Mokroběžný motor 8 Jmenovitý průtok Q [m 3 /h] (2pólové prov./50 Hz) 04 Počet stupňů čerpadel CC Regulační přístroj, zde Comfort- Controller EB Dodatečné označení, zde např. European Booster např.: CO R-4 MVI E 32 02/VR CO Zařízení na zvyšování tlaku COmpact R Regulace minimálně jednoho čerpadla prostřednictvím frekvenčního měniče 4 Počet čerpadel MVI Označení konstrukční řady čerpadel (viz přiloženou dokumentaci čerpadel) E Elektronická regulace otáček 32 Jmenovitý průtok Q [m 3 /h] (2pólové prov./50 Hz) 02 Počet stupňů čerpadel VR Regulační přístroj, zde Vario-Regulátor (pouze u elektronické regulace otáček) 6 Popis výrobku a příslušenství 6.1 Všeobecný popis Zařízení na zvyšování tlaku se dodává jako kompaktní zařízení s kompletním potrubím, které je připravené k okamžitému zapojení (s výjimkou zvláštního stacionárního přístroje SG). Zhotovit je potřeba pouze přípojky přítokového a tlakového potrubí, jakož i elektrickou sí ovou přípojku. Dále je nutné namontovat případné příslušenství objednané zvláš, které bylo dodáno se zařízením. Zařízení na zvyšování tlaku se standardně nasávacími čerpadly lze k distribuční síti vody 6 Wilo AG 03/2006

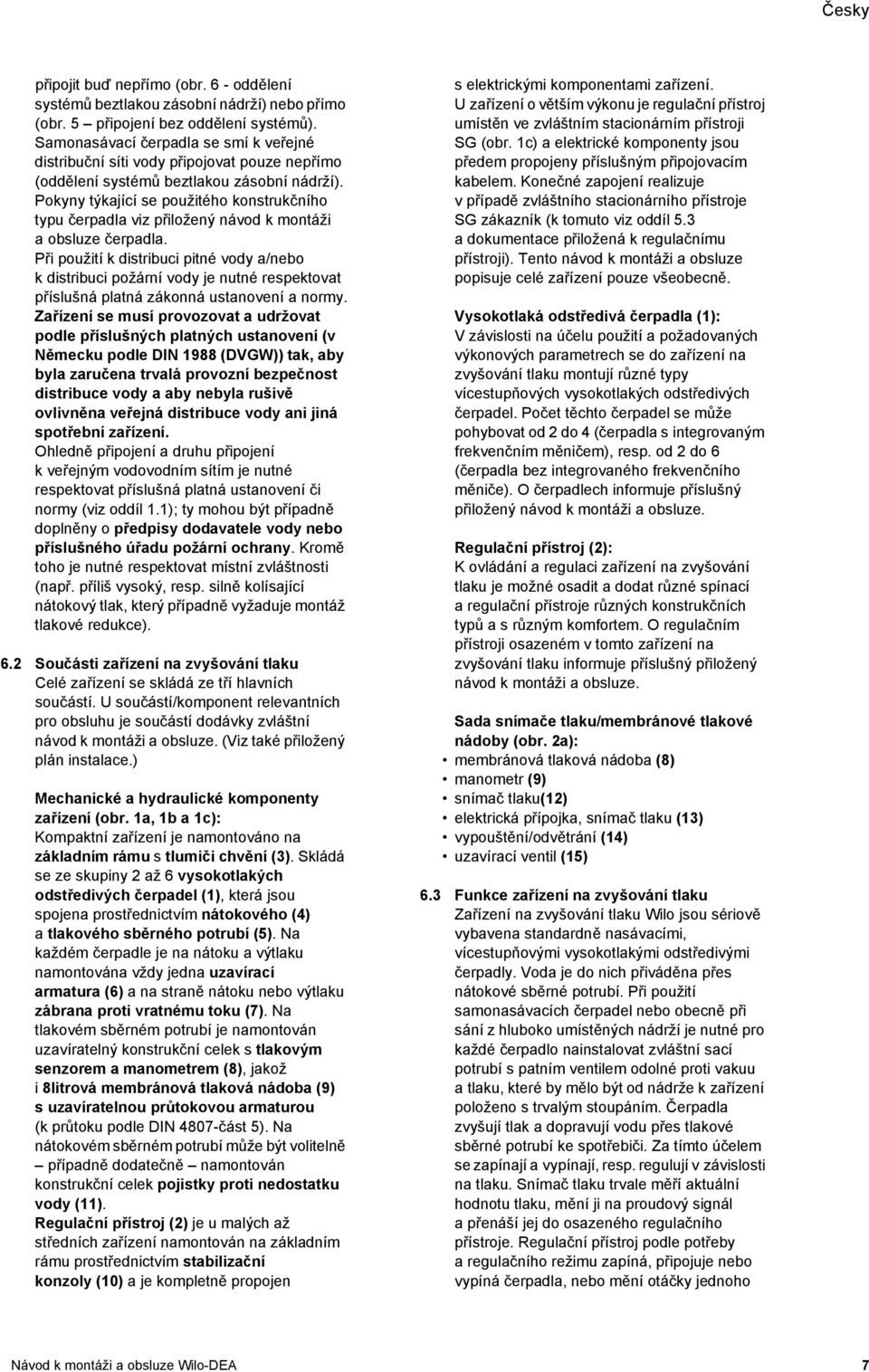

11 připojit buď nepřímo (obr. 6 - oddělení systémů beztlakou zásobní nádrží) nebo přímo (obr. 5 připojení bez oddělení systémů). Samonasávací čerpadla se smí k veřejné distribuční síti vody připojovat pouze nepřímo (oddělení systémů beztlakou zásobní nádrží). Pokyny týkající se použitého konstrukčního typu čerpadla viz přiložený návod k montáži a obsluze čerpadla. Při použití k distribuci pitné vody a/nebo k distribuci požární vody je nutné respektovat příslušná platná zákonná ustanovení a normy. Zařízení se musí provozovat a udržovat podle příslušných platných ustanovení (v Německu podle DIN 1988 (DVGW)) tak, aby byla zaručena trvalá provozní bezpečnost distribuce vody a aby nebyla rušivě ovlivněna veřejná distribuce vody ani jiná spotřební zařízení. Ohledně připojení a druhu připojení k veřejným vodovodním sítím je nutné respektovat příslušná platná ustanovení či normy (viz oddíl 1.1); ty mohou být případně doplněny o předpisy dodavatele vody nebo příslušného úřadu požární ochrany. Kromě toho je nutné respektovat místní zvláštnosti (např. příliš vysoký, resp. silně kolísající nátokový tlak, který případně vyžaduje montáž tlakové redukce). 6.2 Součásti zařízení na zvyšování tlaku Celé zařízení se skládá ze tří hlavních součástí. U součástí/komponent relevantních pro obsluhu je součástí dodávky zvláštní návod k montáži a obsluze. (Viz také přiložený plán instalace.) Mechanické a hydraulické komponenty zařízení (obr. 1a, 1b a 1c): Kompaktní zařízení je namontováno na základním rámu s tlumiči chvění (3). Skládá se ze skupiny 2 až 6 vysokotlakých odstředivých čerpadel (1), která jsou spojena prostřednictvím nátokového (4) a tlakového sběrného potrubí (5). Na každém čerpadle je na nátoku a výtlaku namontována vždy jedna uzavírací armatura (6) a na straně nátoku nebo výtlaku zábrana proti vratnému toku (7). Na tlakovém sběrném potrubí je namontován uzavíratelný konstrukční celek s tlakovým senzorem a manometrem (8), jakož i 8litrová membránová tlaková nádoba (9) s uzavíratelnou průtokovou armaturou (k průtoku podle DIN 4807-část 5). Na nátokovém sběrném potrubí může být volitelně případně dodatečně namontován konstrukční celek pojistky proti nedostatku vody (11). Regulační přístroj (2) je u malých až středních zařízení namontován na základním rámu prostřednictvím stabilizační konzoly (10) a je kompletně propojen s elektrickými komponentami zařízení. U zařízení o větším výkonu je regulační přístroj umístěn ve zvláštním stacionárním přístroji SG (obr. 1c) a elektrické komponenty jsou předem propojeny příslušným připojovacím kabelem. Konečné zapojení realizuje v případě zvláštního stacionárního přístroje SG zákazník (k tomuto viz oddíl 5.3 a dokumentace přiložená k regulačnímu přístroji). Tento návod k montáži a obsluze popisuje celé zařízení pouze všeobecně. Vysokotlaká odstředivá čerpadla (1): V závislosti na účelu použití a požadovaných výkonových parametrech se do zařízení na zvyšování tlaku montují různé typy vícestupňových vysokotlakých odstředivých čerpadel. Počet těchto čerpadel se může pohybovat od 2 do 4 (čerpadla s integrovaným frekvenčním měničem), resp. od 2 do 6 (čerpadla bez integrovaného frekvenčního měniče). O čerpadlech informuje příslušný přiložený návod k montáži a obsluze. Regulační přístroj (2): K ovládání a regulaci zařízení na zvyšování tlaku je možné osadit a dodat různé spínací a regulační přístroje různých konstrukčních typů a s různým komfortem. O regulačním přístroji osazeném v tomto zařízení na zvyšování tlaku informuje příslušný přiložený návod k montáži a obsluze. Sada snímače tlaku/membránové tlakové nádoby (obr. 2a): membránová tlaková nádoba (8) manometr (9) snímač tlaku(12) elektrická přípojka, snímač tlaku (13) vypouštění/odvětrání (14) uzavírací ventil (15) 6.3 Funkce zařízení na zvyšování tlaku Zařízení na zvyšování tlaku Wilo jsou sériově vybavena standardně nasávacími, vícestupňovými vysokotlakými odstředivými čerpadly. Voda je do nich přiváděna přes nátokové sběrné potrubí. Při použití samonasávacích čerpadel nebo obecně při sání z hluboko umístěných nádrží je nutné pro každé čerpadlo nainstalovat zvláštní sací potrubí s patním ventilem odolné proti vakuu a tlaku, které by mělo být od nádrže k zařízení položeno s trvalým stoupáním. Čerpadla zvyšují tlak a dopravují vodu přes tlakové sběrné potrubí ke spotřebiči. Za tímto účelem se zapínají a vypínají, resp. regulují v závislosti na tlaku. Snímač tlaku trvale měří aktuální hodnotu tlaku, mění ji na proudový signál a přenáší jej do osazeného regulačního přístroje. Regulační přístroj podle potřeby a regulačního režimu zapíná, připojuje nebo vypíná čerpadla, nebo mění otáčky jednoho Návod k montáži a obsluze Wilo-DEA 7

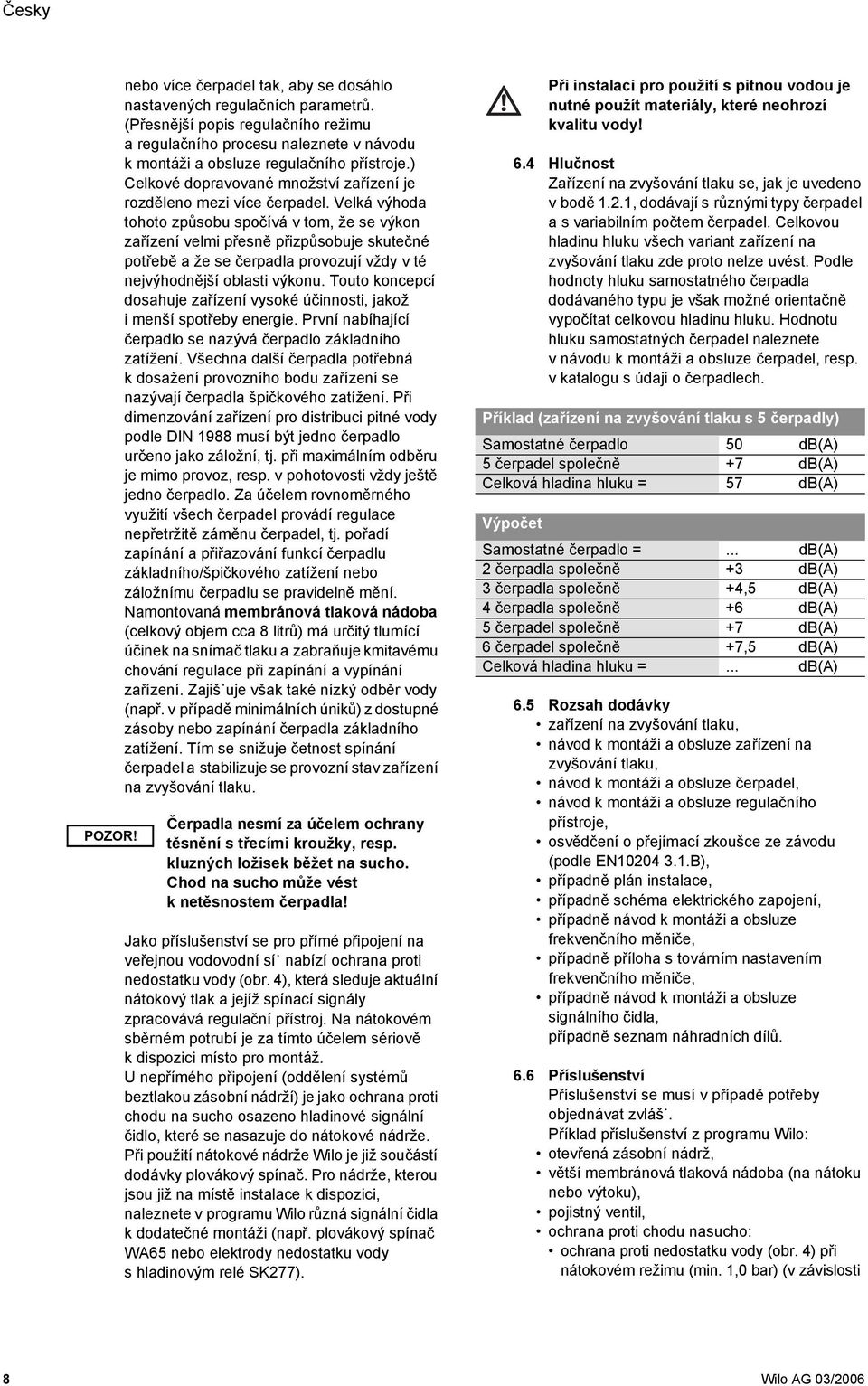

12 POZOR! nebo více čerpadel tak, aby se dosáhlo nastavených regulačních parametrů. (Přesnější popis regulačního režimu a regulačního procesu naleznete v návodu k montáži a obsluze regulačního přístroje.) Celkové dopravované množství zařízení je rozděleno mezi více čerpadel. Velká výhoda tohoto způsobu spočívá v tom, že se výkon zařízení velmi přesně přizpůsobuje skutečné potřebě a že se čerpadla provozují vždy v té nejvýhodnější oblasti výkonu. Touto koncepcí dosahuje zařízení vysoké účinnosti, jakož i menší spotřeby energie. První nabíhající čerpadlo se nazývá čerpadlo základního zatížení. Všechna další čerpadla potřebná k dosažení provozního bodu zařízení se nazývají čerpadla špičkového zatížení. Při dimenzování zařízení pro distribuci pitné vody podle DIN 1988 musí být jedno čerpadlo určeno jako záložní, tj. při maximálním odběru je mimo provoz, resp. v pohotovosti vždy ještě jedno čerpadlo. Za účelem rovnoměrného využití všech čerpadel provádí regulace nepřetržitě záměnu čerpadel, tj. pořadí zapínání a přiřazování funkcí čerpadlu základního/špičkového zatížení nebo záložnímu čerpadlu se pravidelně mění. Namontovaná membránová tlaková nádoba (celkový objem cca 8 litrů) má určitý tlumící účinek na snímač tlaku a zabraňuje kmitavému chování regulace při zapínání a vypínání zařízení. Zajiš uje však také nízký odběr vody (např. v případě minimálních úniků) z dostupné zásoby nebo zapínání čerpadla základního zatížení. Tím se snižuje četnost spínání čerpadel a stabilizuje se provozní stav zařízení na zvyšování tlaku. Čerpadla nesmí za účelem ochrany těsnění s třecími kroužky, resp. kluzných ložisek běžet na sucho. Chod na sucho může vést k netěsnostem čerpadla! Jako příslušenství se pro přímé připojení na veřejnou vodovodní sí nabízí ochrana proti nedostatku vody (obr. 4), která sleduje aktuální nátokový tlak a jejíž spínací signály zpracovává regulační přístroj. Na nátokovém sběrném potrubí je za tímto účelem sériově k dispozici místo pro montáž. U nepřímého připojení (oddělení systémů beztlakou zásobní nádrží) je jako ochrana proti chodu na sucho osazeno hladinové signální čidlo, které se nasazuje do nátokové nádrže. Při použití nátokové nádrže Wilo je již součástí dodávky plovákový spínač. Pro nádrže, kterou jsou již na místě instalace k dispozici, naleznete v programu Wilo různá signální čidla k dodatečné montáži (např. plovákový spínač WA65 nebo elektrody nedostatku vody s hladinovým relé SK277). Při instalaci pro použití s pitnou vodou je nutné použít materiály, které neohrozí kvalitu vody! 6.4 Hlučnost Zařízení na zvyšování tlaku se, jak je uvedeno v bodě 1.2.1, dodávají s různými typy čerpadel a s variabilním počtem čerpadel. Celkovou hladinu hluku všech variant zařízení na zvyšování tlaku zde proto nelze uvést. Podle hodnoty hluku samostatného čerpadla dodávaného typu je však možné orientačně vypočítat celkovou hladinu hluku. Hodnotu hluku samostatných čerpadel naleznete v návodu k montáži a obsluze čerpadel, resp. v katalogu s údaji o čerpadlech. Příklad (zařízení na zvyšování tlaku s 5 čerpadly) Samostatné čerpadlo 50 db(a) 5 čerpadel společně +7 db(a) Celková hladina hluku = 57 db(a) Výpočet Samostatné čerpadlo =... db(a) 2 čerpadla společně +3 db(a) 3 čerpadla společně +4,5 db(a) 4 čerpadla společně +6 db(a) 5 čerpadel společně +7 db(a) 6 čerpadel společně +7,5 db(a) Celková hladina hluku =... db(a) 6.5 Rozsah dodávky zařízení na zvyšování tlaku, návod k montáži a obsluze zařízení na zvyšování tlaku, návod k montáži a obsluze čerpadel, návod k montáži a obsluze regulačního přístroje, osvědčení o přejímací zkoušce ze závodu (podle EN B), případně plán instalace, případně schéma elektrického zapojení, případně návod k montáži a obsluze frekvenčního měniče, případně příloha s továrním nastavením frekvenčního měniče, případně návod k montáži a obsluze signálního čidla, případně seznam náhradních dílů. 6.6 Příslušenství Příslušenství se musí v případě potřeby objednávat zvláš. Příklad příslušenství z programu Wilo: otevřená zásobní nádrž, větší membránová tlaková nádoba (na nátoku nebo výtoku), pojistný ventil, ochrana proti chodu nasucho: ochrana proti nedostatku vody (obr. 4) při nátokovém režimu (min. 1,0 bar) (v závislosti 8 Wilo AG 03/2006

13 na zakázce se dodává kompletně namontovaná na zařízení na zvyšování tlaku), plovákový spínač, elektrody na ochranu proti nedostatku vody s hladinovým relé, elektrody pro provoz z nádrže (zvláštní příslušenství na vyžádání), flexibilní připojovací potrubí, kompenzátory, závitové příruby a krytky, zvukově izolační obložení (zvláštní příslušenství na vyžádání). 7 Instalace/montáž 7.1 Místo instalace Zařízení je nutné nainstalovat v technické centrále nebo v suché, dobře větrané, oddělené a uzamykatelné místnosti chráněné před mrazem (požadavek normy DIN 1988). V místnosti instalace je nutné zajistit dostatečně dimenzované odvodnění podlahy (připojení na kanalizaci apod.). Do místnosti nesmí vnikat ani se v ní nesmí nacházet žádné škodlivé plyny. Je potřeba zajistit dostatečný prostor pro provádění údržby, hlavní rozměry naleznete v přiloženém plánu instalace. Zařízení by mělo být volně přístupné minimálně ze dvou stran. Plocha pro instalaci musí být vodorovná a plochá. Zařízení je dimenzováno na maximální okolní teplotu ve výši +0 C až 40 C při relativní vlhkosti vzduchu ve výši 50 %. Nedoporučujeme instalaci a provoz poblíž obytných prostor a ložnic. Aby se zabránilo přenosu zvuků šířících se pevnými tělesy a pro propojení s předřazeným a následným potrubím bez pnutí byste měli použít kompenzátory s omezovači délky nebo flexibilní připojovací potrubí! 7.2 Montáž Základy/podklad Konstrukce zařízení na zvyšování tlaku umožňuje instalaci na rovně vybetonované podlaze. Díky uložení základního rámu na výškově nastavitelných tlumičích chvění je vůči stavebnímu objektu zajištěna zvuková izolace proti zvukům šířícím se pevnými tělesy. POZOR! Tlumiče chvění nemusejí být z technických důvodů přepravy při expedici namontovány. Před instalací zařízení na zvyšování tlaku zkontrolujte, zda jsou namontovány všechny tlumiče chvění a zda jsou zajištěny závitovou maticí. (Viz také obr. 7a.) Při dodatečném připevnění k podlaze zákazníkem je nutné dbát na to, aby se přijala vhodná opatření s ohledem na prevenci přenosu zvuků šířících se pevnými tělesy Hydraulické připojení a potrubí Při připojování na veřejnou sí pitné vody je nutné respektovat požadavky místních příslušných dodavatelů vody. Připojení zařízení se smí provádět až po dokončení veškerého svařování a letování a po nutném vypláchnutí, resp. desinfekci potrubního systému a dodaného zařízení na zvyšování tlaku (viz bod 5.2.3). Potrubí zákazníka musí být bezpodmínečně nainstalována bez pnutí. Za tímto účelem doporučujeme kompenzátory s omezením délky nebo flexibilní připojovací potrubí, aby se zabránilo deformaci trubkových spojení a aby se minimalizoval přenos vibrací zařízení na instalace budovy. Fixace potrubí se nesmí připevňovat na potrubí zařízení na zvyšování tlaku, aby se zabránilo přenosu zvuků šířících se pevnými tělesy na stavební objekt (příklad viz obr. 7). Připojení se provádí v závislosti na místních poměrech volitelně na pravé nebo na levé straně zařízení. Případně je nutné zaměnit předem namontované záslepky nebo krytky závitů. U zařízení na zvyšování tlaku s horizontálními čerpadly je nutné podepřít především potrubí na straně sání tak, aby se bezpečně zachytávaly klopné momenty, které mohou vzniknout posunem těžiště zařízení (viz obr. 8). Průtokový odpor sacího potrubí se musí udržovat na co nejnižší úrovni (tj. krátké potrubí, malé množství kolen, dostatečně velké uzavírací armatury), jinak by se při velkých objemových proudech v důsledku vysokých ztrát tlaku mohla aktivovat ochrana proti nedostatku vody. (Dbejte na čistou pozitivní nátokovou výšku čerpadla, zabraňte ztrátám tlaku a kavitaci.) Hygiena (nařízení o pitné vodě TrinkwV 2001) Zařízení na zvyšování tlaku, které jsme vám poskytli, odpovídá platným pravidlům techniky, speciálně normě DIN 1988, a jeho bezvadná funkce byla zkontrolována ve výrobě. Dbejte, prosíme, na to, že při použití v oblasti pitné vody se musí celý systém distribuce pitné vody předat provozovateli v hygienicky nezávadném stavu. Ohledně toho respektujte, prosíme, příslušná ustanovení normy DIN 1988 část 2 oddíl 11.2 a komentáře k DIN. Podle nařízení o pitné vodě, 5, odstavec 4, mikrobiologické požadavky, to zahrnuje nutné vypláchnutí, resp. za určitých okolností i desinfikování. Mezní hodnoty, které je nutné dodržet, jsou uvedeny v nařízení o pitné vodě (TwVO), 5. Návod k montáži a obsluze Wilo-DEA 9

14 Vypláchnutí potrubí a zařízení snižuje riziko poškození kvality pitné vody! Pro snadné vypláchnutí zařízení doporučujeme montáž T-kusu na výtokovou stranu zařízení na zvyšování tlaku (v případě membránové tlakové nádoby na straně výtoku bezprostředně za ni) před nejbližší uzavírací zařízení. Jeho odbočka opatřená uzavíracím zařízením slouží k vypouštění do systému odpadní vody během vyplachování a musí být dimenzována podle maximálního průtoku jednoho samostatného čerpadla (viz obr. 10). Pokud by nebylo možné realizovat volný výtok, je potřeba např. při připojení hadice respektovat údaje normy DIN 1988 T Ochrana proti chodu na sucho/ochrana proti nedostatku vody (příslušenství) Montáž ochrany proti chodu nasucho: Při přímém připojení k veřejné vodovodní síti: zašroubujte ochranu proti nedostatku vody v příslušném připojovacím hrdle do sacího sběrného vedení a utěsněte ji (při dodatečné montáži). Podle návodu k montáži a obsluze a schématu zapojení regulačního přístroje proveďte elektrické propojení v regulačním přístroji. Při nepřímém připojení, tj. pro provoz s nádržemi, které jsou k dispozici na místě instalace: namontujte do nádrže plovákový spínač tak, aby se při poklesu stavu vody cca 100 mm nad odběrnou přípojku aktivoval spínací signál nedostatek vody. (Při použití zásobních nádrží z programu Wilo je plovákový spínač již odpovídajícím způsobem nainstalován). Alternativně: Nainstalujte do nátokové nádrže 3 ponorné elektrody. Uspořádání proveďte následovně: 1. elektroda se umístí jako uzemňovací elektroda kousek nad dno nádrže (musí být vždy ponořena), pro dolní spínací úroveň (nedostatek vody), 2. elektroda se umístí cca 100 mm nad odběrnou přípojku. Pro horní spínací úroveň (zrušení nedostatku vody) umístěte 3. elektrodu minimálně 150 mm nad dolní elektrodu. Elektrické propojení v regulačním přístroji je nutné provést podle návodu k montáži a obsluze a podle schématu zapojení regulačního přístroje Membránová tlaková nádoba (příslušenství) Membránová tlaková nádoba (8 litrů), která je součástí dodávky zařízení na zvyšování tlaku, může být z technických důvodů přepravy dodána nenamontovaná (tj. jako příslušenství). Před uvedením do provozu je potřeba ji namontovat na průtokovou armaturu (viz obr. 2a a 2b). POZOR! POZOR! Při tom je nutné dbát na to, aby se průtoková armatura nezkroutila. Armatura je správně namontována, pokud vypouštěcí ventil (viz také C; obr. 2b), resp. natištěné výstražné šipky indikující směr proudění probíhají paralelně se sběrným potrubím. Pokud je nutné nainstalovat dodatečnou větší membránovou tlakovou nádobu, je potřeba dbát na příslušný návod k montáži a obsluze. Při instalaci pro pitnou vodu se musí použít průtočná membránová nádoba podle DIN4807. U membránové nádoby je rovněž potřeba dbát na dostatek prostoru pro údržbu nebo výměnu. U membránové tlakové nádoby je zapotřebí pravidelných zkoušek podle směrnice 97/23/ES! (V Německu dodatečně při zohlednění nařízení o provozní bezpečnosti, 15(5) a 17, jakož i příloha 5.) Před a za nádobu je nutné za účelem kontrol, revizí a údržby potrubí osadit uzavírací armaturu. Zvláštní pokyny pro údržbu a kontrolu jsou uvedeny v návodu k montáži a obsluze příslušné membránové tlakové nádoby. Pokud je maximální průtok zařízení větší než maximální doporučený objemový průtok membránové tlakové nádoby (viz tabulka 1, resp. údaje na typovém štítku a v návodu k montáži a obsluze nádoby), je nutné průtok rozdělit, to znamená, že je potřeba nainstalovat obtokové potrubí. (Příklady viz schéma na obrázcích 5 a 6.) Při dimenzování je nutné zohlednit příslušné poměry zařízení a údaje zařízení na zvyšování tlaku o dopravovaném množství. Při tom je potřeba brát ohled na dostatečný průtok membránové nádoby. Jmenovitý průměr DN20 DN25 DN32 DN50 DN65 DN80 Přípojka (Rp3/4") (Rp1") (Rp11/4") Příruba Příruba Příruba Max. průtok (m 3 /h) 2,5 4,2 7, Tabulka 1 10 Wilo AG 03/2006

15 7.2.6 Pojistný ventil (příslušenství) Na konec výtlaku je potřeba nainstalovat pojistný ventil ověřený pro daný konstrukční díl tehdy, pokud součet maximálního možného nátokového tlaku a maximálního dopravního tlaku zařízení na zvyšování tlaku může překročit přípustný provozní přetlak některé nainstalované komponenty zařízení. Pojistný ventil musí být dimenzován tak, aby se při 1,1násobku přípustného provozního přetlaku přepustil dopravní proud zařízení na zvyšování tlaku při tom vznikající (údaje ohledně dimenzování jsou uvedeny v datových listech / charakteristikách zařízení na zvyšování tlaku). Odtékající proud vody musí být bezpečně odveden. Při instalaci pojistného ventilu je nutné dbát na příslušný návod k montáži a obsluze a na platná ustanovení Beztlaká zásobní nádrž (příslušenství) Pro nepřímé připojení zařízení na zvyšování tlaku k veřejné síti pitné vody je nutné provést instalaci společně s beztlakou zásobní nádrží podle DIN Pro instalaci zásobní nádrže platí stejná pravidla jako pro zařízení na zvyšování tlaku (viz 7.1). Dno nádrže musí po celé ploše ležet na pevném podkladu. Při dimenzování nosnosti podkladu je potřeba zohlednit maximální objem náplně příslušné nádrže. Při instalaci je nutné dbát na dostatek místa pro revizní práce (minimálně 600 mm nad nádrží a 1000 mm po připojovacích stranách). Náklon plné nádrže není přípustný, protože nerovnoměrné zatížení by mohlo vést ke zničení. Polyetylenová beztlaká (tj. pracující pod atmosférickým tlakem) uzavřená nádrž, kterou dodáváme jako příslušenství, se musí instalovat podle pokynů pro přepravu a montáž, které jsou k nádrži přiloženy. Obecně platí následující postup: Nádrž se musí před uvedením do provozu připojit bez mechanického pnutí. To znamená, že připojení by se mělo provést pomocí flexibilních konstrukčních prvků, jako jsou kompenzátory nebo hadice. Přepad nádrže se musí připojit podle platných předpisů (v Německu DIN 1988/T3). Vhodnými opatřeními se musí zabránit přenosu tepla připojovacím vedením. Polyetylenové nádrže z programu WILO jsou dimenzovány pouze k uchovávání čisté vody. Maximální teplota vody nesmí překročit 50 C! POZOR! Nádrže jsou staticky dimenzovány na jmenovitý obsah. Dodatečné změny mohou vést k poškození statiky a nepřípustným deformacím, či dokonce ke zničení nádrže! Před uvedením zařízení na zvyšování tlaku do provozu se musí provést také elektrické propojení (ochrana proti nedostatku vody) POZOR! POZOR! s regulačním přístrojem zařízení (údaje ohledně toho jsou uvedeny v návodu k montáži a obsluze regulačního přístroje). Nádrž se musí před naplněním vyčistit a vypláchnout! Po plastových nádržích se nesmí chodit! Chůze či zatěžování krytu může vést k poškození! Kompenzátory (příslušenství) Pro montáž zařízení na zvyšování tlaku bez pnutí je nutné potrubí propojit kompenzátory (obr. 7a). Kompenzátory musí být k zachytávání vznikajících reakčních sil opatřeny omezením délky s funkcí izolace proti zvukům šířícím se pevnými tělesy. Kompenzátory se musí do potrubí montovat bez deformací v důsledku nadměrného upnutí. Chyby souběžnosti nebo vyosení trubek se nesmí vyrovnávat kompenzátory. Při montáži se musí šrouby dotahovat rovnoměrně, křížem. Konce šroubů nesmí vyčnívat nad přírubu. Při svařování v jejich blízkosti se musí kompenzátory za účelem ochrany zakrýt (odlétávání jisker, vyzařované teplo). Gumové části kompenzátorů se nesmí natírat barvami a musí se chránit před olejem. V zařízení musí být kompenzátory kdykoliv přístupné pro kontrolu a proto se nesmí začleňovat do izolace trubek. Kompenzátory podléhají opotřebení. Je nutné provádět pravidelné kontroly s ohledem na tvorbu trhlin či bublin, odkrytou tkaninu nebo jiné vady (viz doporučení normy DIN 1988) Flexibilní připojovací potrubí (příslušenství) U potrubí s přípojkami na závit je možné za účelem montáže zařízení na zvyšování tlaku bez pnutí a při lehkém vyosení trubek použít flexibilní připojovací potrubí (obr. 7b). Flexibilní připojovací potrubí z programu WILO jsou složena z kvalitní hadice opředené nerezovým ocelovým vláknem. Pro montáž na zařízení na zvyšování tlaku je na jednom konci určeno plošně těsnící šroubení z nerezové oceli s vnitřním závitem. Pro připojení na pokračující potrubí se na druhém konci nachází vnější závit trubky. V závislosti na dané konstrukční velikosti je nutné dodržet určité maximálně přípustné deformace (viz tabulka 2 a obr. 7b). Flexibilní připojovací potrubí není vhodné k absorpci axiálních vibrací a k vyrovnávání příslušných pohybů. Pomocí vhodného nářadí je nutné vyloučit zlomení nebo zkroucení při montáži. V případě úhlového posunu potrubí je nutné zařízení při zohlednění vhodných opatření za účelem snížení zvuků šířících se pevnými tělesy fixovat k podlaze. Návod k montáži a obsluze Wilo-DEA 11

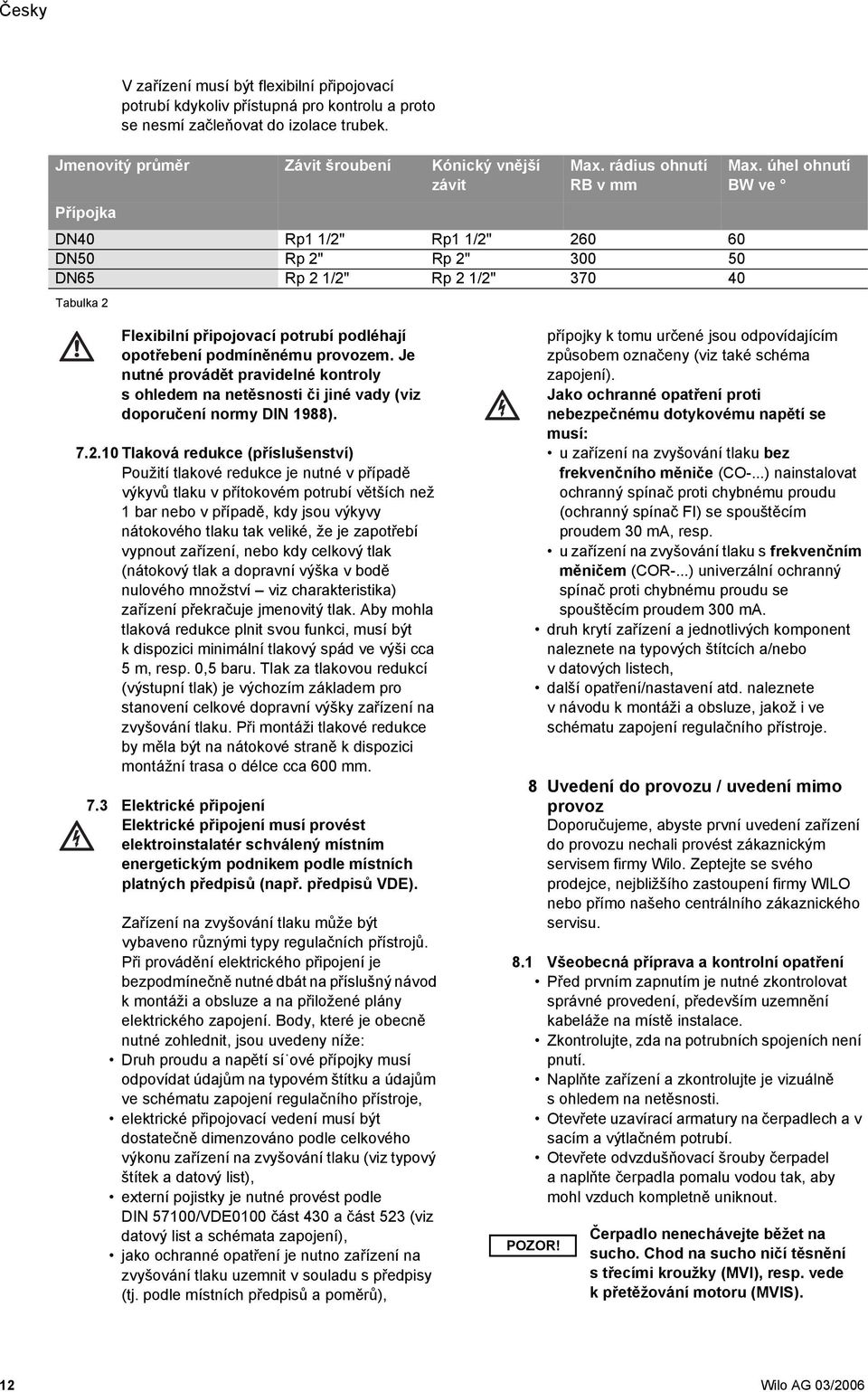

16 V zařízení musí být flexibilní připojovací potrubí kdykoliv přístupná pro kontrolu a proto se nesmí začleňovat do izolace trubek. Jmenovitý průměr Závit šroubení Kónický vnější závit Přípojka Max. rádius ohnutí RB v mm DN40 Rp1 1/2" Rp1 1/2" DN50 Rp 2" Rp 2" DN65 Rp 2 1/2" Rp 2 1/2" Tabulka 2 Max. úhel ohnutí BW ve Flexibilní připojovací potrubí podléhají opotřebení podmíněnému provozem. Je nutné provádět pravidelné kontroly s ohledem na netěsnosti či jiné vady (viz doporučení normy DIN 1988) Tlaková redukce (příslušenství) Použití tlakové redukce je nutné v případě výkyvů tlaku v přítokovém potrubí větších než 1 bar nebo v případě, kdy jsou výkyvy nátokového tlaku tak veliké, že je zapotřebí vypnout zařízení, nebo kdy celkový tlak (nátokový tlak a dopravní výška v bodě nulového množství viz charakteristika) zařízení překračuje jmenovitý tlak. Aby mohla tlaková redukce plnit svou funkci, musí být k dispozici minimální tlakový spád ve výši cca 5 m, resp. 0,5 baru. Tlak za tlakovou redukcí (výstupní tlak) je výchozím základem pro stanovení celkové dopravní výšky zařízení na zvyšování tlaku. Při montáži tlakové redukce by měla být na nátokové straně k dispozici montážní trasa o délce cca 600 mm. 7.3 Elektrické připojení Elektrické připojení musí provést elektroinstalatér schválený místním energetickým podnikem podle místních platných předpisů (např. předpisů VDE). Zařízení na zvyšování tlaku může být vybaveno různými typy regulačních přístrojů. Při provádění elektrického připojení je bezpodmínečně nutné dbát na příslušný návod k montáži a obsluze a na přiložené plány elektrického zapojení. Body, které je obecně nutné zohlednit, jsou uvedeny níže: Druh proudu a napětí sí ové přípojky musí odpovídat údajům na typovém štítku a údajům ve schématu zapojení regulačního přístroje, elektrické připojovací vedení musí být dostatečně dimenzováno podle celkového výkonu zařízení na zvyšování tlaku (viz typový štítek a datový list), externí pojistky je nutné provést podle DIN 57100/VDE0100 část 430 a část 523 (viz datový list a schémata zapojení), jako ochranné opatření je nutno zařízení na zvyšování tlaku uzemnit v souladu s předpisy (tj. podle místních předpisů a poměrů), přípojky k tomu určené jsou odpovídajícím způsobem označeny (viz také schéma zapojení). Jako ochranné opatření proti nebezpečnému dotykovému napětí se musí: u zařízení na zvyšování tlaku bez frekvenčního měniče (CO-...) nainstalovat ochranný spínač proti chybnému proudu (ochranný spínač FI) se spouštěcím proudem 30 ma, resp. u zařízení na zvyšování tlaku s frekvenčním měničem (COR-...) univerzální ochranný spínač proti chybnému proudu se spouštěcím proudem 300 ma. druh krytí zařízení a jednotlivých komponent naleznete na typových štítcích a/nebo v datových listech, další opatření/nastavení atd. naleznete v návodu k montáži a obsluze, jakož i ve schématu zapojení regulačního přístroje. 8 Uvedení do provozu / uvedení mimo provoz Doporučujeme, abyste první uvedení zařízení do provozu nechali provést zákaznickým servisem firmy Wilo. Zeptejte se svého prodejce, nejbližšího zastoupení firmy WILO nebo přímo našeho centrálního zákaznického servisu. 8.1 Všeobecná příprava a kontrolní opatření Před prvním zapnutím je nutné zkontrolovat správné provedení, především uzemnění kabeláže na místě instalace. Zkontrolujte, zda na potrubních spojeních není pnutí. Naplňte zařízení a zkontrolujte je vizuálně s ohledem na netěsnosti. Otevřete uzavírací armatury na čerpadlech a v sacím a výtlačném potrubí. Otevřete odvzdušňovací šrouby čerpadel a naplňte čerpadla pomalu vodou tak, aby mohl vzduch kompletně uniknout. POZOR! Čerpadlo nenechávejte běžet na sucho. Chod na sucho ničí těsnění s třecími kroužky (MVI), resp. vede k přetěžování motoru (MVIS). 12 Wilo AG 03/2006

17 V sacím režimu (tj. záporný rozdíl hladin mezi zásobní nádrží a čerpadly) je nutné čerpadlo a sací vedení naplnit pomocí otvoru odvzdušňovacího šroubu (případně použijte nálevku). Zkontrolujte, zda je na membránové tlakové nádobě správně nastaven vstupní tlak (viz obr. 2b). Za tímto účelem zbavte nádobu na straně vody tlaku (uzavřete průtokovou armaturu (A, obr. 2b) a vypus te zbylou vodu vypouštěcím otvorem (B, obr. 2b)). Nyní zkontrolujte tlak plynu na vzduchovém ventilu (nahoře, odstraňte ochrannou krytku) membránové tlakové nádoby pomocí měřiče tlaku vzduchu (C, obr. 2b), případně tlak, pokud je příliš nízký (P N2 = zapínací tlak čerpadla p min minus 0,2-0,5 baru, resp. hodnota podle tabulky na nádobě (viz také obr. 3)), korigujte naplněním dusíku (zákaznický servis firmy WILO). V případě příliš vysokého tlaku upus te dusík pomocí ventilu, dokud nedosáhnete potřebné hodnoty. Následně opět nasaďte ochrannou krytku, zavřete vypouštěcí ventil na průtokové armatuře a otevřete průtokovou armaturu. V případě tlaku zařízení > PN16 je nutné u membránové tlakové nádoby dbát na předpisy výrobce pro plnění podle návodu k montáži a obsluze. U nepřímého připojení zkontrolujte dostatečný stav vody v nátokové nádrži nebo u přímého připojení dostatečný nátokový tlak (min. nátokový tlak 1 bar). Korektní montáž správné ochrany proti chodu nasucho (oddíl 7.2.4). Do zásobní nádrže umístěte plovákový spínač, resp. elektrody na ochranu proti nedostatku vody tak, aby se zařízení na zvyšování tlaku při minimálním stavu vody vypnulo (oddíl 7.2.4). Kontrola směru otáčení u čerpadel se standardním motorem (bez integrovaného FM): Krátkým zapnutím zkontrolujte, zda se směr otáčení čerpadel (MVI nebo MHI) shoduje se šipkou na tělese čerpadla. U čerpadel typu MVIS je správný směr otáčení signalizován svícením provozní diody ve svorkovnici. V případě špatného směru otáčení zaměňte 2 fáze. Před zaměněním fází vypněte hlavní vypínač zařízení! Zkontrolujte správné nastavení jmenovitého proudu u jističe motoru v regulačním přístroji podle údajů na typovém štítku motoru. Čerpadla by měla proti uzavřenému uzavíracímu šoupěti na výtlaku běžet pouze krátkodobě. Zkontrolujte a nastavte potřebné provozní parametry regulačního přístroje podle přiloženého návodu k montáži a obsluze. 8.2 Ochrana proti nedostatku vody Ochrana proti nedostatku vody (obr. 4) ke kontrole nátokového tlaku je z výroby pevně nastavena na hodnoty 1 baru (vypínání při podkročení) a 1,3 baru (opětovné zapnutí při překročení). 8.3 Uvedení zařízení do provozu Po provedení všech příprav a kontrolních opatření podle oddílu 8.1 zapněte hlavní vypínač a nastavte regulaci na automatický režim. Snímač tlaku měří aktuální tlak a předává regulačnímu přístroji odpovídající proudový signál. Pokud je tlak nižší než nastavený spínací tlak, zapíná v závislosti na nastavených parametrech a regulačním režimu nejprve čerpadlo základního zatížení a případně i čerpadlo (čerpadla) špičkového zatížení, dokud se potrubí spotřebiče nenaplní vodou a nevytvoří se nastavený tlak. POZOR! Pokud by zařízení nyní ještě nebylo vypláchnuté, měli byste je nejpozději teď dobře propláchnout. (Viz oddíl ) 8.4 Uvedení mimo provoz Pokud byste potřebovali zařízení na zvyšování tlaku uvést mimo provoz za účelem údržby, oprav nebo jiných opatření, postupujte následovně! Vypněte přívod proudu a zajistěte zařízení proti nepovolenému opětovnému zapnutí, zavřete uzavírací šoupě před a za zařízením, zavřete membránovou tlakovou nádobou na průtokové armatuře a vypus te ji. Případně kompletně vypus te zařízení. 9 Údržba Aby se zaručila maximální provozní bezpečnost při co nejnižších provozních nákladech, doporučujeme provádět pravidelnou kontrolu a údržbu zařízení na zvyšování tlaku (viz normu DIN 1988). Za tímto účelem doporučujeme uzavřít s odborným podnikem nebo s naším centrálním zákaznickým servisem smlouvu o údržbě. Pravidelně byste měli provádět následující kontroly: Kontrola provozuschopnosti zařízení na zvyšování tlaku. Kontrola těsnění čerpadla s třecími kroužky. K mazání potřebují těsnění s třecími kroužky vodu, která může z těsnění také nepatrně vytékat. V případě výtoku vody je nutné těsnění s třecími kroužky vyměnit. Zkontrolujte, zda je na membránové tlakové nádobě (doporučujeme 3měsíční intervaly) nastaven správný vstupní tlak (viz obr. 2b). POZOR! V případě špatného vstupního tlaku není zaručena funkčnost membránové tlakové nádoby, což může mít za následek zvýšené opotřebení membrány a může vést k poruchám zařízení. Návod k montáži a obsluze Wilo-DEA 13

18 Za tímto účelem zbavte nádobu na straně vody tlaku (uzavřete průtokovou armaturu (A, obr. 2b) a vypus te zbylou vodu vypouštěcím otvorem (B, obr. 2b)). Nyní zkontrolujte tlak plynu na ventilu membránové tlakové nádoby (nahoře, odstraňte ochrannou krytku) pomocí měřiče tlaku vzduchu (C, obr. 2b), případně tlak upravte doplněním dusíku. (P N2 = zapínací tlak čerpadla p min minus 0,2-0,5 baru, resp. hodnota podle tabulky na nádobě (obr. 3) zákaznický servis Wilo). V případě příliš vysokého tlaku upus te pomocí ventilu dusík. U zařízení s frekvenčním měničem se musí vstupní a výstupní filtry ventilátoru při znatelném znečištění vyčistit. 10 Poruchy, příčiny a jejich odstranění Odstranění poruch, především na čerpadlech nebo na regulaci, by měl provádět výhradně zákaznický servis firmy Wilo nebo odborná firma. POZOR! Při veškeré údržbě a opravách je bezpodmínečně nutné dbát na všeobecné bezpečnostní pokyny! Dbejte, prosíme, také na návod k montáži a obsluze čerpadel a regulačního přístroje! Při uvedení mimo provoz na delší dobu postupujte tak, jak je uvedeno v bodě 8.1 a vypus te všechna čerpadla otevřením vypouštěcí zátky na patce čerpadla. Porucha Příčina Odstranění Čerpadlo (čerpadla) nenaběhne (nenaběhnou) Chybí sí ové napětí Zkontrolujte pojistky, kabely a přípojky Hlavní vypínač v poloze "VYP." Zapněte hlavní vypínač Příliš nízký stav vody v zásobní nádrži, tj. bylo dosaženo úrovně Zkontrolujte přítokovou armaturu / přívod zásobní nádrže nedostatku vody Aktivoval se spínač proti nedostatku Zkontrolujte nátokový tlak vody Vadný spínač proti nedostatku vody Zkontrolujte spínač proti nedostatku vody, případně jej vyměňte Špatně připojené elektrody nebo špatně nastavený spínač vstupního tlaku Nátokový tlak je vyšší než spínací tlak Zavřený uzávěr na snímači tlaku Je nastaven příliš vysoký spínací tlak Vadná pojistka Aktivovala se ochrana motoru Vadný výkonový stykač Závitové spojení v motoru Zkontrolujte montáž, resp. nastavení a proveďte správné nastavení Zkontrolujte nastavené hodnoty, v případě potřeby je nastavte správně Proveďte kontrolu, případně otevřete uzavírací armaturu Zkontrolujte nastavení a v případě potřeby proveďte správné nastavení Zkontrolujte pojistky a v případě potřeby je vyměňte Zkontrolujte nastavené hodnoty podle parametrů čerpadel, resp. motoru, případně změřte hodnoty proudu, v případě potřeby proveďte správné nastavení, případně také zkontrolujte, zda se nevyskytla závada na motoru a v případě potřeby jej vyměňte Proveďte kontrolu a případně jej vyměňte Proveďte kontrolu, v případě potřeby nechejte motor vyměnit nebo opravit 14 Wilo AG 03/2006

19 Porucha Příčina Odstranění Silně kolísající nátokový tlak Čerpadlo (čerpadla) se nevypíná (nevypínají) Ucpané nebo uzavřené přítokové potrubí Příliš malý jmenovitý průměr přítokového potrubí Špatná instalace přítokového potrubí Na nátoku vniká vzduch Ucpaná oběžná kola Zábrana proti vratnému toku netěsní Ucpaná zábrana proti vratnému toku Zavřené nebo nedostatečně otevřené uzavírací šoupě v zařízení Příliš velký průtok Zavřený uzávěr na snímači tlaku Je nastaven příliš vysoký vypínací tlak Špatný směr otáčení motorů Zkontrolujte nátokový tlak, v případě potřeby přijměte opatření ke stabilizaci nátokového tlaku (např. tlaková redukce) Zkontrolujte přítokové potrubí, v případě potřeby odstraňte ucpání nebo otevřete uzavírací armaturu Zkontrolujte přítokové potrubí, v případě potřeby zvětšete průřez přítokového potrubí Zkontrolujte přítokové potrubí, v případě potřeby změňte vedení potrubí Proveďte kontrolu, v případě potřeby potrubí utěsněte, odvzdušněte čerpadla Zkontrolujte čerpadlo, v případě potřeby je vyměňte nebo odevzdejte k opravě Proveďte kontrolu, v případě potřeby obnovte utěsnění nebo vyměňte zábranu proti vratnému toku Proveďte kontrolu, v případě potřeby odstraňte ucpání nebo vyměňte zábranu proti vratnému toku Proveďte kontrolu, případně úplně otevřete uzavírací armaturu Zkontrolujte parametry čerpadla a nastavené hodnoty, v případě potřeby proveďte správné nastavení Proveďte kontrolu, případně otevřete uzavírací armaturu Zkontrolujte nastavení a v případě potřeby proveďte správné nastavení Zkontrolujte směr otáčení a v případě potřeby jej upravte prostřednictvím záměny fází Příliš časté spínání nebo rozbíhání Silně kolísající nátokový tlak Zkontrolujte nátokový tlak, v případě potřeby přijměte opatření ke stabilizaci nátokového tlaku (např. tlaková redukce) Ucpané nebo uzavřené přítokové potrubí Příliš malý jmenovitý průměr přítokového potrubí Špatná instalace přítokového potrubí Zavřený uzávěr na snímači tlaku Špatný vstupní tlak na membránové tlakové nádobě Uzavřená armatura na membránové tlakové nádobě Nastaven příliš malý rozdíl spínání Zkontrolujte přítokové potrubí, v případě potřeby odstraňte ucpání nebo otevřete uzavírací armaturu Zkontrolujte přítokové potrubí, v případě potřeby zvětšete průřez přítokového potrubí Zkontrolujte přítokové potrubí, v případě potřeby změňte vedení potrubí Proveďte kontrolu, případně otevřete uzavírací armaturu Zkontrolujte vstupní tlak a v případě potřeby jej nastavte na správnou hodnotu Zkontrolujte armaturu a v případě potřeby ji otevřete Zkontrolujte nastavení a v případě potřeby proveďte správné nastavení Návod k montáži a obsluze Wilo-DEA 15

20 Porucha Příčina Odstranění Silně kolísající nátokový tlak Čerpadlo (čerpadla) běží neklidně a/ nebo vydává (vydávají) neobvyklé zvuky Ucpané nebo uzavřené přítokové potrubí Příliš malý jmenovitý průměr přítokového potrubí Špatná instalace přítokového potrubí Na nátoku vniká vzduch Vzduch v čerpadle Ucpaná oběžná kola Příliš velký průtok Špatný směr otáčení motorů Sít, ové napětí: chybí fáze Čerpadlo není dostatečně připevněno k základnímu rámu Poškozená ložiska Zkontrolujte nátokový tlak, v případě potřeby přijměte opatření ke stabilizaci nátokového tlaku (např. tlaková redukce) Zkontrolujte přítokové potrubí, v případě potřeby odstraňte ucpání nebo otevřete uzavírací armaturu Zkontrolujte přítokové potrubí, v případě potřeby zvětšete průřez přítokového potrubí Zkontrolujte přítokové potrubí, v případě potřeby změňte vedení potrubí Proveďte kontrolu, v případě potřeby potrubí utěsněte, odvzdušněte čerpadla Odvzdušněte čerpadlo, zkontrolujte těsnost sacího potrubí a v případě potřeby proveďte utěsnění Zkontrolujte čerpadlo, v případě potřeby je vyměňte nebo odevzdejte k opravě Zkontrolujte parametry čerpadla a nastavené hodnoty, v případě potřeby proveďte správné nastavení Zkontrolujte směr otáčení a v případě potřeby jej upravte prostřednictvím záměny fází Zkontrolujte pojistky, kabely a přípojky Zkontrolujte připevnění, v případě potřeby dotáhněte připevňovací šrouby Zkontrolujte čerpadlo/motor, v případě potřeby je vyměňte nebo odevzdejte k opravě Motor nebo čerpadlo se příliš zahřívají Na nátoku vniká vzduch Proveďte kontrolu, v případě potřeby potrubí utěsněte, odvzdušněte čerpadla Zavřené nebo nedostatečně otevřené uzavírací šoupě v zařízení Proveďte kontrolu, případně úplně otevřete uzavírací armaturu Ucpaná oběžná kola Zkontrolujte čerpadlo, v případě potřeby je vyměňte nebo odevzdejte k opravě Ucpaná zábrana proti vratnému toku Proveďte kontrolu, v případě potřeby odstraňte ucpání nebo vyměňte zábranu proti vratnému toku Zavřený uzávěr na snímači tlaku Proveďte kontrolu, případně otevřete uzavírací armaturu Je nastaven příliš vysoký vypínací bod Zkontrolujte nastavení a v případě potřeby proveďte správné nastavení Poškozená ložiska Zkontrolujte čerpadlo/motor, v případě potřeby je vyměňte nebo odevzdejte k opravě Závitové spojení v motoru Proveďte kontrolu, v případě potřeby Sít, ové napětí: chybí fáze nechejte motor vyměnit nebo opravit Zkontrolujte pojistky, kabely a přípojky 16 Wilo AG 03/2006

21 Porucha Příčina Odstranění Příliš vysoký příkon proudu Zábrana proti vratnému toku netěsní Proveďte kontrolu, v případě potřeby obnovte utěsnění nebo vyměňte zábranu proti vratnému toku Příliš velký průtok Zkontrolujte parametry čerpadla a nastavené hodnoty, v případě potřeby proveďte správné nastavení Závitové spojení v motoru Proveďte kontrolu, v případě potřeby Sít, ové napětí: chybí fáze nechejte motor vyměnit nebo opravit Zkontrolujte pojistky, kabely a přípojky Aktivuje se jistič motoru Vadná zábrana proti vratnému toku Proveďte kontrolu, v případě potřeby vyměňte zábranu proti vratnému toku Příliš velký průtok Zkontrolujte parametry čerpadla a nastavené hodnoty, v případě potřeby proveďte správné nastavení Vadný výkonový stykač Proveďte kontrolu a případně jej vyměňte Závitové spojení v motoru Proveďte kontrolu, v případě potřeby Sít, ové napětí: chybí fáze nechejte motor vyměnit nebo opravit Zkontrolujte pojistky, kabely a přípojky Čerpadlo (čerpadla) má (mají) malý nebo příliš nízký výkon Silně kolísající nátokový tlak Ucpané nebo uzavřené přítokové potrubí Příliš malý jmenovitý průměr přítokového potrubí Špatná instalace přítokového potrubí Na nátoku vniká vzduch Ucpaná oběžná kola Zábrana proti vratnému toku netěsní Ucpaná zábrana proti vratnému toku Zavřené nebo nedostatečně otevřené uzavírací šoupě v zařízení Aktivoval se spínač proti nedostatku vody Špatný směr otáčení motorů Závitové spojení v motoru Zkontrolujte nátokový tlak, v případě potřeby přijměte opatření ke stabilizaci nátokového tlaku (např. tlaková redukce) Zkontrolujte přítokové potrubí, v případě potřeby odstraňte ucpání nebo otevřete uzavírací armaturu Zkontrolujte přítokové potrubí, v případě potřeby zvětšete průřez přítokového potrubí Zkontrolujte přítokové potrubí, v případě potřeby změňte vedení potrubí Proveďte kontrolu, v případě potřeby potrubí utěsněte, odvzdušněte čerpadla Zkontrolujte čerpadlo, v případě potřeby je vyměňte nebo odevzdejte k opravě Proveďte kontrolu, v případě potřeby obnovte utěsnění nebo vyměňte zábranu proti vratnému toku Proveďte kontrolu, v případě potřeby odstraňte ucpání nebo vyměňte zábranu proti vratnému toku Proveďte kontrolu, případně úplně otevřete uzavírací armaturu Zkontrolujte nátokový tlak Zkontrolujte směr otáčení a v případě potřeby jej upravte prostřednictvím záměny fází Proveďte kontrolu, v případě potřeby nechejte motor vyměnit nebo opravit Návod k montáži a obsluze Wilo-DEA 17
