1 K N I H A S T A N D A R D Ů VÍCEÚČELOVÁ HALA BŘEZOVÁ Uvedené požadavky upřesňují výkresovou a textovou dokumentaci. VEŠKERÉ PRVKY STAVBY A VÝROBKY UVEDENÉ V TÉTO KNIZE BUDOU PŘED ZHOTOVENÍM PŘEDLOŽENY ARCHITEKTOVI K ODSOUHLASENÍ (NA ZÁKLADĚ VZORKU), NENÍ-LI UVEDENO JINAK! G. NÁKLADOVÁ ČÁST_PŘÍLOHA

2 BLIŽŠÍ SPECIFIKACE UPŘESNĚNÍ UMÍSTĚNÍ POŽADOVANÝ VZHLED VÝROBKU NEBO ILUSTRAČNÍ FOTO EXTERIÉROVÉ PRVKY Stojany na kola Stojan na kola ze zinkované ocelové konstrukce opatřený nástřikem práškového vypalovacího laku. Ocelová konstrukce z ocelového profilu L. Kotvení pod dlažbu se skrytými šrouby. Rozměry a design: dle obrázku. Barva: RAL 7005 INTERIÉROVÉ PRVKY Výplně otvorů Vnitřní dveře do ocelové zárubně Otevíravé dveře plné hladké. Jednokřídlé nebo dvoukřídlé. Zárubeň ocelová s tmavě šedým nátěrem RAL Materiál: dřevěný aglomerát foliovaný hladký. Povrchová úprava: fólie CPL šedá RAL Kování interiérových dveří Dveřní kování interiérových dveří. Materiál: hliník. Veškeré vnitřní dveře jednokřídlé i dvoukřídlé. Na vnitřních dveřích do ocelové zárubně. RAL 7011 povrchová úprava RAL 7005 Stránka 2 z 15

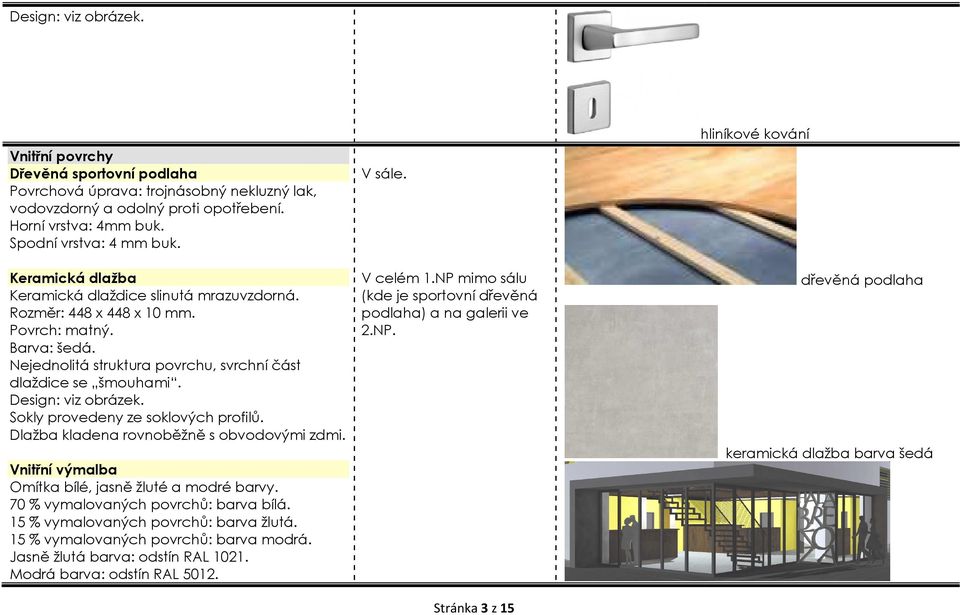

3 Vnitřní povrchy Dřevěná sportovní podlaha Povrchová úprava: trojnásobný nekluzný lak, vodovzdorný a odolný proti opotřebení. Horní vrstva: 4mm buk. Spodní vrstva: 4 mm buk. Keramická dlažba Keramická dlaždice slinutá mrazuvzdorná. Rozměr: 448 x 448 x 10 mm. Povrch: matný. Barva: šedá. Nejednolitá struktura povrchu, svrchní část dlaždice se šmouhami. Sokly provedeny ze soklových profilů. Dlažba kladena rovnoběžně s obvodovými zdmi. Vnitřní výmalba Omítka bílé, jasně žluté a modré barvy. 70 % vymalovaných povrchů: barva bílá. 15 % vymalovaných povrchů: barva žlutá. 15 % vymalovaných povrchů: barva modrá. Jasně žlutá barva: odstín RAL Modrá barva: odstín RAL V sále. V celém 1.NP mimo sálu (kde je sportovní dřevěná podlaha) a na galerii ve 2.NP. Stránka 3 z 15 hliníkové kování dřevěná podlaha keramická dlažba barva šedá

4 Obklady Keramický obklad Keramický obklad černý Keramická dlaždice slinutá mrazuvzdorná. Rozměr: 448 x 448 x 10 mm. Povrch: matný. Barva: černá. Nejednolitá struktura povrchu. Kladeno na spáru keramické dlažby. Ve sprchách i keramický parapet. Rohová lišta: zaoblený nerezový profil. Skleněná žlutá mozaika Skleněná mozaika jednobarevná. Rozměr: 297 x 297 mm. Povrch: lesklý. Barva: žlutá. Rohová lišta: zaoblený nerezový profil. Vnitřní obklad stěn (sál,galerie) Obklad z kompaktních desek. Typ obkladu: kompaktní deska z vysokotlakého laminátu vyrobené podle ČSN EN 438 vhodné pro oblast použití s vysokými nároky na mechanicko-fyzikální vlastnosti a odolné vůči mechanickým a chemickým vlivům. Tloušťka: 8/12 mm. Povrch: matný. Dekor: dřevo bříza. Případně lze použít lakovanou překližku splňující požadavky dle PBŘ. V úklidové místnosti v místě výlevky a nad kuchyňskou linkou do výšky 0,6 m. Ve sprchách a všech WC kladeno po strop, ve sprchách umístěno na třech celých stěnách místnosti. Pouze ve sprchách kladeno po strop po celé jedné stěně, tj. na stěně, kde budou umístěny sprchové armatury. V sále po výšku parapetu oken a v galerii po celých svislých stěnách. Stránka 4 z 15 dekor bříza, složení desky: barva černá skleněná mozaika žlutá

5 Podhledy SDK podhledy SDK podhled opatřený malbou bílé barvy. Akustický podhled Akustický panel určený pro použití ve sportovních halách, kde hrozí riziko silného mechanického nárazu. Panely mají masivní závěsný rošt, který se skládá ze zapuštěných profilů montovaných na podvěšený pomocný rošt. Panely nejsou odnímatelné. Systémy se skládají z panelů a roštů, přibližná hmotnost systému je 10 kg/m². Kvalita systému je dána instalací nosných prvků včetně příslušenství. Panely jsou vyrobeny ze skelné vlny vysoké hustoty. Viditelná strana je opatřena vrstvou silné skelné tkaniny a zadní strana panelů je pokryta skelnou tkaninou. Hrany jsou opatřeny základním nátěrem. Rošt je vyroben z pozinkované oceli. Rozměry: 1200 x 600 x 40 mm. Barva: bílá. Položeno delší stranou na ležato (viz referenční obrázek). V 1. NP mimo sálu. V sále a galerii zavěšený pod šikmým stropem. Čistící rohože Vstupní čistící rohože Vstupní čistící samonosná rohož tvořená z válcovaných hliníkových profilů, ve kterých jsou pevně zafixovány pásky pryžové, kartáčové V zádveří u hlavního vstupu do objektu. Stránka 5 z 15

6 nebo textilní. Skladba rohože: první část z pryžových pásků a na ni navazující pásky textilní, čímž se zajistí kompletní očista obuvi. Jednotlivé segmenty a komponenty rohože lze libovolně kombinovat a po opotřebení vyměnit. Textilní čistící rohože Textilní čistící rohož vyrobena ze 100% ního polypropylenu zataveného do měkčeného PVC, který nepropouští prach ani vodu. Vysoce odolná proti otěru a má velkou sací schopnost. U vstupních dveří ve vstupní hale a ve spojovacím krčku se ZŠ. Truhlářské výrobky Veškeré truhlářské výrobky (jako šatní pult, bar, kuchyňská linka apod.) budou v dekoru břízového dřeva. Bříza viz obrázek. Úchytky ke kuchyňské lince Materiál: kartáčovaná nerez. Rozměry: 176 x 14 / 96 mm. Stránka 6 z 15

7 Dělící příčky na WC Kompaktní HPL desky pro montované sanitární kabiny s povrchově zalisovanou barevnou a strukturální melaminovou fólií. Materiál je odolný vůči působení vlhka, mokra a teplotně proměnné vodní páry Tloušťka kompaktní desky: 12 mm. Konstrukce, panty, nožky a kování: viz obrázek. Barva: žlutá RAL 1021(odstín Max 0635). WC muži a WC ženy. panty kování konstrukce nožka příklad řešení Stránka 7 z 15

8 Ochranná síť Ochranná síť k zabránění nárazu míčů do oken a průniku do prostoru galerie. Materiál: PE polyetylen. Síťovina je karabinkami vypnuta řádně vypnuta k systému lanek. Velikost oka a gramáž síťoviny dle doporučení daného výrobce. Barva sítě: bílá. Design a použití: viz obrázek. Všechna okna v sále a v místě zábradlí na galerii. Zařízení zdravotně technických instalací Závěsný klozet pro tělesně postižené Závěsný klozet s hlubokým splachováním pro tělesně postižené ze slinutého keramického střepu. Glazováno pod kruhem. Instalace: 2 šrouby M12 x 150 mm do plné stěny nejméně 120 mm. Horní hrana sedátka ve výšce 50 cm nad zemí. Po obou stranách sklopné madlo z kvalitní nerezové oceli ve výšce 78 cm nad podlahou. Ovládání splachování na straně nejvýše 120 cm nad podlahou. Barva: bílá. Umyvadlo pro tělesně postižené Umyvadlo pro tělesně postižené 650 mm ze slinutého keramického střepu. Ve středu s 1 otvorem pro armaturu. Upevnění: 2 šrouby M10 x 140 mm. Umístěno na WC pro ZTP. Umístěno na WC pro ZTP. Stránka 8 z 15

9 Vedle umyvadla pevné madlo z kvalitní nerezové oceli ve výšce 78 cm nad podlahou. Barva: bílá. Klozet závěsný Závěsný klozet s hlubokým splachováním ze slinutého keramického střepu. Glazováno pod kruhem. Upevnění: 2 šrouby M12 x 150 mm do plné stěny nejméně 120 mm. Barva: bílá. Umyvadlo s polosloupem Umyvadlo 500 mm ze slinuté keramiky. Ve středu s 1 otvorem pro armaturu, vlevo a vpravo otvory předpíchnuty. Polosloup pro umyvadlo ze slinutého keramického střepu, včetně upevňovací sady. Barva: bílá. Urinál Urinál ze slinutého keramického střepu včetně upevňovací sady. Přítok i odtok zakrytý. Splachovací kapacita: min. 2 litry vody na jedno spláchnutí. Průtok: cca 0,3-0,7 l/s. Na WC ženy a WC muži. Ve sprchách, na WC muži a WC ženy a v občerstvení. WC muži. klozet závěsný umyvadlo s polosloupem urinál Stránka 9 z 15

10 Výlevka závěsná Závěsná výlevka 445 mm ze slinutého keramického střepu. Montážní otvory pro mřížku. + Pochromovaná mřížka k závěsné výlevce. Dřez nerezový velký Nerezový dřez s odkapem. Rozměry: 1000 x 510 mm. V úklidové místnosti. Občerstvení v 1.NP a 2.NP. výlevka Baterie umyvadlová pro tělesně postižené Baterie umyvadlová stojánková invalidní s prodlouženou ovládací pákou 180 mm. Provedení: chrom. Armatura umyvadlová Jednopáková umyvadlová armatura s délkou páky 86 mm DN 15. Obsahuje speciální perlátor s pojistkou proti odcizení. Pivot kartuše z nerez oceli. Armatura kuchyňská s vytahovací sprchou Jednopáková kuchyňská armatura DN 15 s vytahovací dvoufunkční ruční sprchou. S otočným ramenem a se zařízením pro zamezení zpětného toku. Kovová ovládací páka. Pivot kartuše z nerez oceli. WC pro ZTP. Ke všem umyvadlům s polosloupkem. U dřezů. Stránka 10 z 15 dřez velký baterie pro ZTP umyvadlová baterie armatura kuchyňská

11 Rozsah otáčení páky 120. Výška vývodu: 128 mm. Vývod: 235 mm. Vestavná směšovací samouzavírací baterie Samouzavírací časový podmítkový sprchový ventil. Obsahuje automatický ventil obsahující mechanismus, který po čase cca 30 sekund zastaví průtok vody. Pevný sprchový výtok se sprchou. Provedení: chrom. Trubice od baterie vedená k výtoku ve stěně (pod keramickým obkladem). Umyvadlová armatura nástěnná Jednopáková umyvadlová nástěnná armatura s délkou páky 116 mm DN 15. Třífázově nastavitelný vývod (pevný, pohyblivý, +/- 45 pevný) a speciální perlátor s pojistkou proti odcizení a s laminární regulací průtoku. Kovová ovládací páka se zabudovaným symbolem teplá/studená. Pivot kartuše z nerez oceli. Rozsah otáčení páky 120. Vývod: 230 mm. Integrovaný omezovač teplé vody s ECO funkcí. Ve sprchách. Nad výlevkou v úklidové místnosti. podmítkový sprchový časový ventil sprchový výtok armatura nástěnná Stránka 11 z 15

12 Dopňkové předměty do hygienického zařízení Dávkovač na tekuté mýdlo Nerezový svislý dávkovač tekutého mýdla o objemu 850 ml. Instalován do zdi nad umyvadlo! (Ne ve svislém směru nad podlahou, ale nad umyvadlem!) S průhledem pro kontrolu naplnění. Materiál: matná nerez. Háček koupelnový Provedení: chrom. Design: viz obrázek Zrcadlo výklopné pro vozíčkáře Možnost sklopení: Rozměry: 600 x 450 mm. Držák toaletního papíru s krytem Povrchová úprava: leštěná nerez. Přimontování ke zdi. WC kartáč s držákem WC kartáč s nerezovým držákem. Montáž na stěnu. Nylonový kartáč dlouhý 350 mm. Povrch: lesklý. Zásobník papírových ručníků Montáž na zeď. K umyvadlům s polosloupem a k umyvadlu pro ZTP. Na dveřích u WC kabinek a WC pro ZTP (umístěno níže). WC pro ZTP. Ve všech WC kabinkách a na WC pro ZTP. Ve všech WC kabinkách a na WC pro ZTP. U umyvadel na WC ženy, muži a ZTP a v občerstvení Stránka 12 z 15 dávkovač mýdla háček zrcadlo výklopné držák toaletního papíru WC kartáč zásobník ručníků závěsný koš

13 Uzamykatelný. Materiál: matná nerez. Odpadkový koš závěsný na použité ručníky Nerezový závěsný odpadkový koš. Objem: 26,5 l. Rozměry: 360 x 160 x 435 mm. Montáž do zdi. Povrch: matná nerez. Odpadkový nerezový koš na WC Objem: 12 l. Materiál: nerez matná. u umyvadla. Vždy umístěno pod zásobníkem papírových ručníků. Na WC muži, ženy a ZTP, dále v šatnách u dveří. odpadkový koš Ovládací WC destička Provedení: matný chrom. Pro pneumatický odtokový ventil. Pro dvojčinné splachování. Horizontální montáž. Design a rozměry: viz obrázek. Vypínače a zásuvky Vypínač pod omítku Materiál: ohnivzdorný netříštivý technopolymer. Kolébky a kryty: ohnivzdorné a odolné vůči čisticím prostředkům a ultrafialovému záření. Montáž do rámečku jednoduchým zaklapnutím. Svorky: připojení na zadní části. Barevné označení pro rozlišení fáze, nulového vodiče a zátěže. U všech klozetů. WC destička Stránka 13 z 15

14 Barva rámečku: šedá. Zásuvka NN pod omítku Materiál: ohnivzdorný netříštivý technopolymer. Přední část je odolná vůči běžným čisticím prostředkům a ultrafialovému záření. Připojení šroubem s kombinovanou hlavou, dodáváno s uvolněnými šrouby pro urychlení instalace. Barva rámečku: šedá. Svítidla Přisazené speciální svítidlo určené pro sport. haly Horní zaoblený tvar tělesa zabraňuje uvíznutí míčků na vrchní části svítidla. Ochranná zamykatelná drátěná mřížka. Stmívatelné verze jsou kompatibilní s ovladači osvětlení. Vhodné především pro kulturní akce. Materiál tělesa: pozinkovaná ocel s práškovým bílým lakem. Vnitřní kabeláž neobsahuje halogeny. Reflektor z vysoce kvalitního hliníku. Umístěno za sebou v řadách rovnoběžně s delší (podélnou) stranou haly. Svítidlo vestavné Vestavěné do podhledu. Tělo svítidla: lisovaný hliníkový plech. Vnitřní reflektor: hliníkový plech matovaný anodizovaný. V hale a nad galerií. Na WC ženy, WC muži, WC pro ZTP, v úklidové místnosti a ve sprchách. Stránka 14 z 15

15 Příslušenství: dekorativní kruh žlutý. Svítidlo stropní přisazené Zářivkové svítidlo 1x80W, Al profil, elektronický předřadník, svítící linka. Svítidlo s barevným dekorativním horizontálním páskem ze světlovodivého PMMA. Difuzor mikroprizma. Světelný dekorativní pásek: světlovodivý PMMA. žluté barvy. Vyzařování: symetrické přímé. Povrchová úprava: ELOX přírodní. Napětí: 230 V / 50 Hz. Ve vstupní hale, chodbě a v šatně. Stránka 15 z 15
