1 D1.5 Sadové úpravy 1. IDENTIFIKACE STAVBY Název akce: ZÁKLADNÍ A MATEŘSKÁ ŠKOLA NUČICE REKONSTRUKCE, PŘÍSTAVBA BUDOVA D PŘÍSTAVBA OBJEKTU ZÁKLADNÍ ŠKOLY BUDOVA E PŘÍSTAVBA OBJEKTU MATEŘSKÉ ŠKOLY Stavebník: Obec Nučice Kubrova Nučice Místo stavby: Adresa: Kubrova 136 ZŠ a Kubrova MŠ, Nučice Katastrální území: Nučice (Praha západ), Nučice u Rudné Pozemek parc. č.: 147, 1177, 651, 8/4, 8/8, 27/2 Generální projektant: ATELIER SAEM, s.r.o. Na Mlejnku 1012/6, Praha 4 tel.: IČ: Hlavní inženýr projektu: Ing. Michal Procházka ČKAIT ATELIER SAEM, s.r.o. Profese: Stupeň projektové dokumentace: sadové úpravy Datum: červen 2015 Zpracovatel části projektu: ATELIER SAEM, s.r.o. Ing. Monika Kaifošová, DiS. 2. ÚVOD Součástí navrhované přístavby budov Základní a mateřské školy v Nučicích je řešení sadových úprav ploch v návaznosti na navrhovanou přístavbu. Jedná se především o plochu dvora, který se přemístěním hlavního vstupu do základní školy stává nejdůležitějším komunikačním exteriérovým uzlem školy. Cílem řešení je zajištění dostatečné kapacity nového nástupního prostoru, provedení kvalitních povrchů vzhledem k nové reprezentativní funkci a osázení dřevinami vhodného měřítka respektujícího velikost nově vzniklého prostoru. ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 1

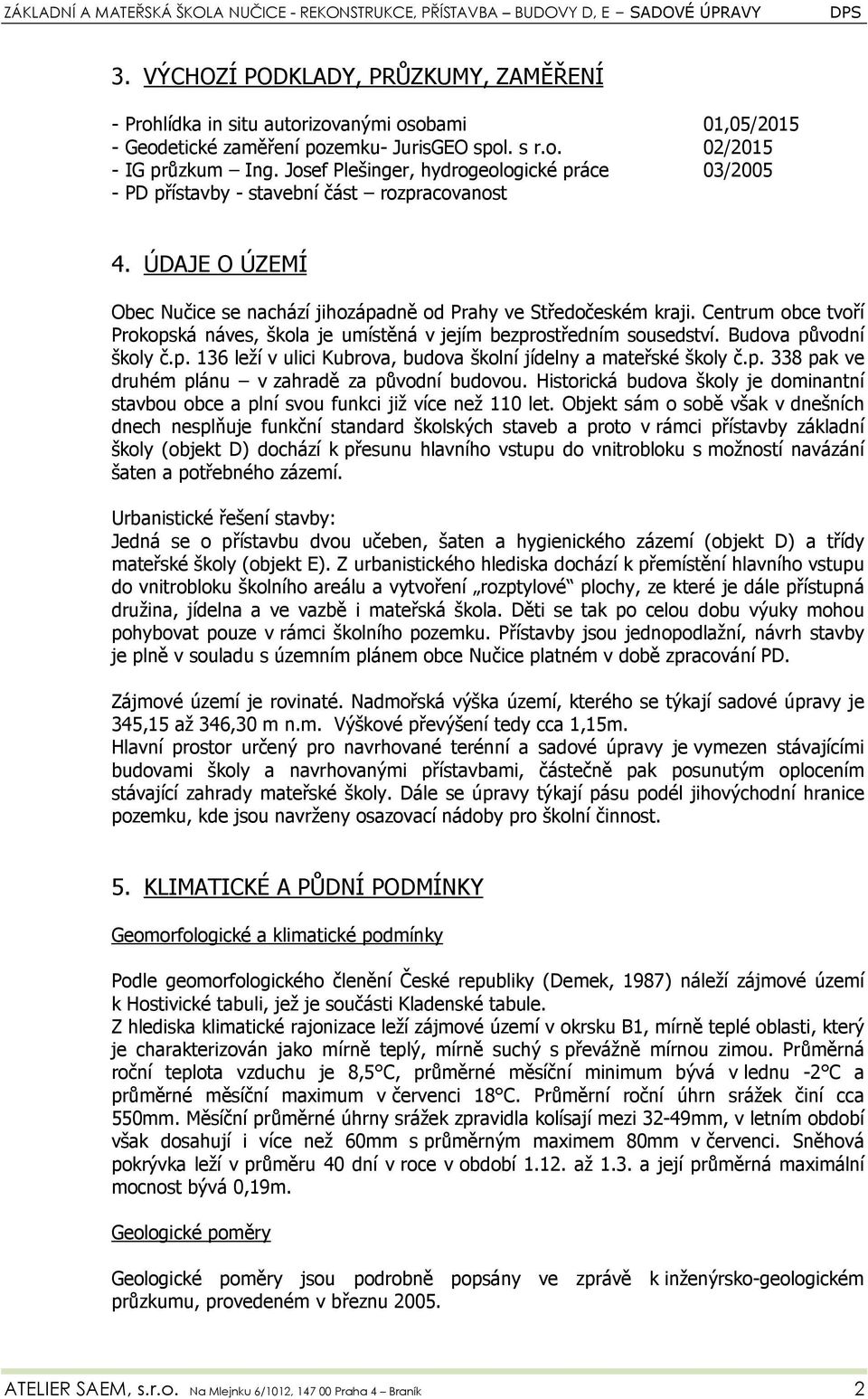

2 3. VÝCHOZÍ PODKLADY, PRŮZKUMY, ZAMĚŘENÍ - Prohlídka in situ autorizovanými osobami 01,05/ Geodetické zaměření pozemku- JurisGEO spol. s r.o. 02/ IG průzkum Ing. Josef Plešinger, hydrogeologické práce 03/ PD přístavby - stavební část rozpracovanost 4. ÚDAJE O ÚZEMÍ Obec Nučice se nachází jihozápadně od Prahy ve Středočeském kraji. Centrum obce tvoří Prokopská náves, škola je umístěná v jejím bezprostředním sousedství. Budova původní školy č.p. 136 leží v ulici Kubrova, budova školní jídelny a mateřské školy č.p. 338 pak ve druhém plánu v zahradě za původní budovou. Historická budova školy je dominantní stavbou obce a plní svou funkci již více než 110 let. Objekt sám o sobě však v dnešních dnech nesplňuje funkční standard školských staveb a proto v rámci přístavby základní školy (objekt D) dochází k přesunu hlavního vstupu do vnitrobloku s možností navázání šaten a potřebného zázemí. Urbanistické řešení stavby: Jedná se o přístavbu dvou učeben, šaten a hygienického zázemí (objekt D) a třídy mateřské školy (objekt E). Z urbanistického hlediska dochází k přemístění hlavního vstupu do vnitrobloku školního areálu a vytvoření rozptylové plochy, ze které je dále přístupná družina, jídelna a ve vazbě i mateřská škola. Děti se tak po celou dobu výuky mohou pohybovat pouze v rámci školního pozemku. Přístavby jsou jednopodlažní, návrh stavby je plně v souladu s územním plánem obce Nučice platném v době zpracování PD. Zájmové území je rovinaté. Nadmořská výška území, kterého se týkají sadové úpravy je 345,15 až 346,30 m n.m. Výškové převýšení tedy cca 1,15m. Hlavní prostor určený pro navrhované terénní a sadové úpravy je vymezen stávajícími budovami školy a navrhovanými přístavbami, částečně pak posunutým oplocením stávající zahrady mateřské školy. Dále se úpravy týkají pásu podél jihovýchodní hranice pozemku, kde jsou navrženy osazovací nádoby pro školní činnost. 5. KLIMATICKÉ A PŮDNÍ PODMÍNKY Geomorfologické a klimatické podmínky Podle geomorfologického členění České republiky (Demek, 1987) náleží zájmové území k Hostivické tabuli, jež je součásti Kladenské tabule. Z hlediska klimatické rajonizace leží zájmové území v okrsku B1, mírně teplé oblasti, který je charakterizován jako mírně teplý, mírně suchý s převážně mírnou zimou. Průměrná roční teplota vzduchu je 8,5 C, průměrné měsíční minimum bývá v lednu -2 C a průměrné měsíční maximum v červenci 18 C. Průměrní roční úhrn srážek činí cca 550mm. Měsíční průměrné úhrny srážek zpravidla kolísají mezi 32-49mm, v letním období však dosahují i více než 60mm s průměrným maximem 80mm v červenci. Sněhová pokrývka leží v průměru 40 dní v roce v období až 1.3. a její průměrná maximální mocnost bývá 0,19m. Geologické poměry Geologické poměry jsou podrobně popsány ve zprávě k inženýrsko-geologickém průzkumu, provedeném v březnu ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 2

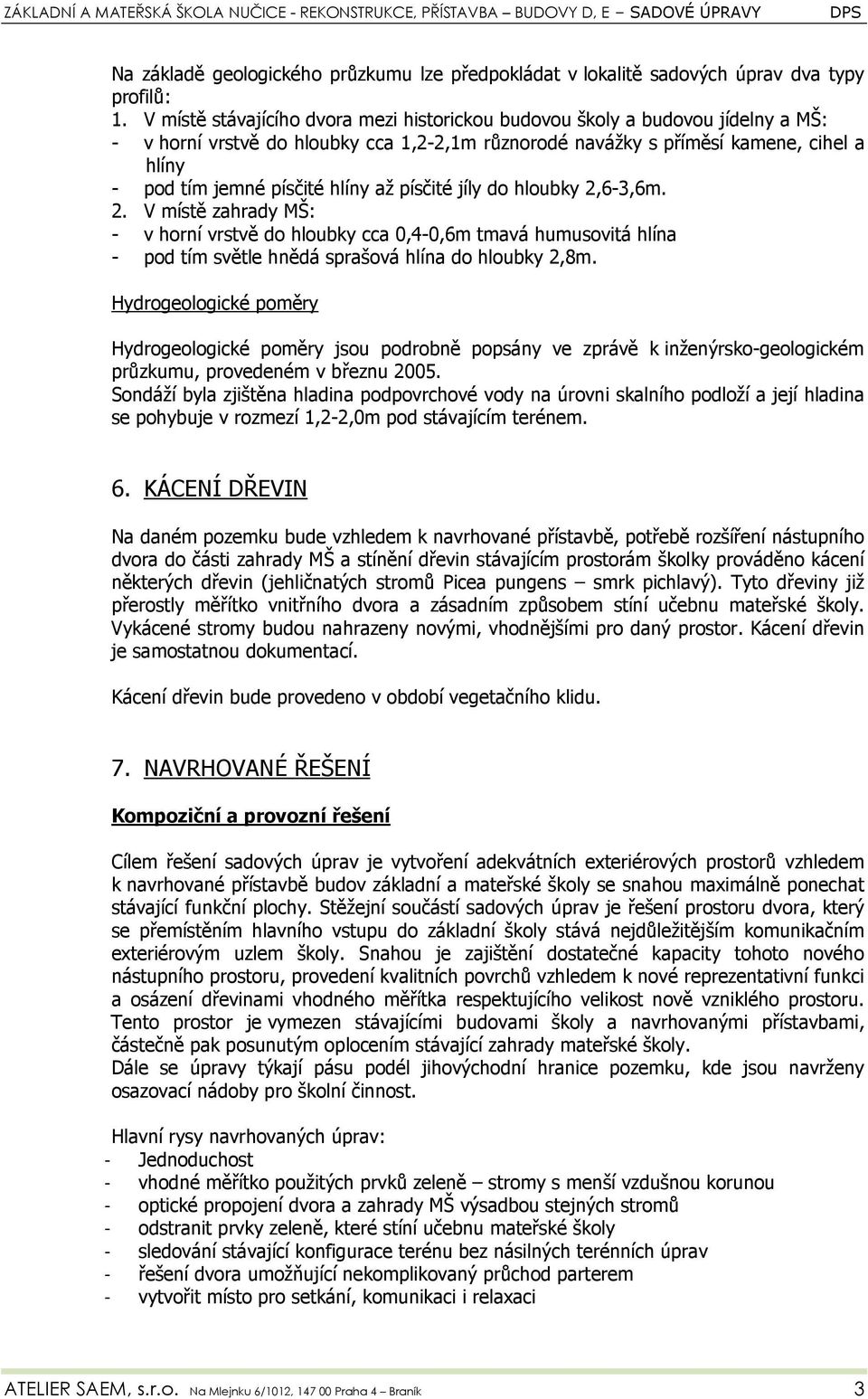

3 Na základě geologického průzkumu lze předpokládat v lokalitě sadových úprav dva typy profilů: 1. V místě stávajícího dvora mezi historickou budovou školy a budovou jídelny a MŠ: - v horní vrstvě do hloubky cca 1,2-2,1m různorodé navážky s příměsí kamene, cihel a hlíny - pod tím jemné písčité hlíny až písčité jíly do hloubky 2,6-3,6m. 2. V místě zahrady MŠ: - v horní vrstvě do hloubky cca 0,4-0,6m tmavá humusovitá hlína - pod tím světle hnědá sprašová hlína do hloubky 2,8m. Hydrogeologické poměry Hydrogeologické poměry jsou podrobně popsány ve zprávě k inženýrsko-geologickém průzkumu, provedeném v březnu Sondáží byla zjištěna hladina podpovrchové vody na úrovni skalního podloží a její hladina se pohybuje v rozmezí 1,2-2,0m pod stávajícím terénem. 6. KÁCENÍ DŘEVIN Na daném pozemku bude vzhledem k navrhované přístavbě, potřebě rozšíření nástupního dvora do části zahrady MŠ a stínění dřevin stávajícím prostorám školky prováděno kácení některých dřevin (jehličnatých stromů Picea pungens smrk pichlavý). Tyto dřeviny již přerostly měřítko vnitřního dvora a zásadním způsobem stíní učebnu mateřské školy. Vykácené stromy budou nahrazeny novými, vhodnějšími pro daný prostor. Kácení dřevin je samostatnou dokumentací. Kácení dřevin bude provedeno v období vegetačního klidu. 7. NAVRHOVANÉ ŘEŠENÍ Kompoziční a provozní řešení Cílem řešení sadových úprav je vytvoření adekvátních exteriérových prostorů vzhledem k navrhované přístavbě budov základní a mateřské školy se snahou maximálně ponechat stávající funkční plochy. Stěžejní součástí sadových úprav je řešení prostoru dvora, který se přemístěním hlavního vstupu do základní školy stává nejdůležitějším komunikačním exteriérovým uzlem školy. Snahou je zajištění dostatečné kapacity tohoto nového nástupního prostoru, provedení kvalitních povrchů vzhledem k nové reprezentativní funkci a osázení dřevinami vhodného měřítka respektujícího velikost nově vzniklého prostoru. Tento prostor je vymezen stávajícími budovami školy a navrhovanými přístavbami, částečně pak posunutým oplocením stávající zahrady mateřské školy. Dále se úpravy týkají pásu podél jihovýchodní hranice pozemku, kde jsou navrženy osazovací nádoby pro školní činnost. Hlavní rysy navrhovaných úprav: - Jednoduchost - vhodné měřítko použitých prvků zeleně stromy s menší vzdušnou korunou - optické propojení dvora a zahrady MŠ výsadbou stejných stromů - odstranit prvky zeleně, které stíní učebnu mateřské školy - sledování stávající konfigurace terénu bez násilných terénních úprav - řešení dvora umožňující nekomplikovaný průchod parterem - vytvořit místo pro setkání, komunikaci i relaxaci ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 3

4 - umístit osazovací nádoby pro školní i mimoškolní činnost žáků zábava, vzdělávání, soutěžení - osázet bylinný trávník zajímavý snadno udržovatelný prvek, ale i možnost použití jako výukový materiál Sadové úpravy v zájmovém území je možno rozdělit na následující části: - hlavní parter dvůr hlavní komunikační venkovní prostor mezi objekty - stávající zahrada MŠ - úpravy - osazovací nádoby podél jihovýchodní hranice pozemku školy - bylinný trávník v místě původního chodníku podél jihovýchodní fasády MŠ Hlavní parter - dvůr Hlavní část sadových úprav se týká prostoru mezi stávajícími budovami školy, přístavbou a oplocením zahrady MŠ, které bude z důvodu navrhovaného rozšíření vzniklé plochy posunuto o cca 3m (na straně budovy družiny) až cca 5m (na straně budovy jídelny a MŠ), tj. cca 1,5-1,8m za kmeny stávajících jehličnatých stromů (tzv. stříbrných smrků). Nová poloha oplocení bude rovnoběžná se severozápadní fasádou přístavby školy. Stávající vzrostlé jehličnaté stromy (Picea pungens 4ks) budou pokáceny včetně odstranění pařezu a v maximální možné míře i kořenů, aby bylo možno realizovat novou výsadbu listnatých dřevin vhodnějších do daného prostoru. V nově vzniklém parteru dvora jsou navrženy 4 listnaté stromy Amelanchier arborea Robin Hill - muchovník stromovitý. Jsou to malebné malokorunné stromy dosahující výšky 5-7m. Koruna je vzdušná, pyramidální až vejčitá, o šířce do 4m. Kvete nápadně a bohatě bíle v dubnu. Málo plodí. Na podzim výrazné zbarvení listů. Kořenový prostor bude chráněn mříží. Veškeré zpevněné plochy v prostoru dvora budou odstraněny. Celý parter bude nově zadlážděn štípanou kamennou dlažbou z drobné kostky se snahou vytvořit adekvátní reprezentativní trvanlivý jednotný povrch. Kostka bude ve dvou odstínech, které opticky plochu rozšíří a rozdělí parter do čtyř menších ploch (nástupní plocha hlavní vstup do ZŠ a družiny odpočinková plocha vstup do jídelny a MŠ). Pod korunami stromů je navržena sestava masivních dubových lavic, která prochází jako zalamovaná přerušovaná linka hlavní částí parteru. Stávající malé keře a trvalky v pásu podél oplocení zahrady MŠ budou opatrně vyjmuty a přesazeny na školou předem dohodnuté místo. Stávající zahrada MŠ úpravy Zahrada mateřské zahrady je oddělena průhledným oplocením od hlavního parteru. Toto oplocení bude posunuto vzhledem k potřebě rozšířit dvůr (viz. výše). Vzhledem k posunu oplocení je třeba posunout jednu z laviček. Ostatní prvky mobiliáře budou zachovány. V zahradě budou vysazeny dva nové stromy listnaté dřeviny Amelanchier arborea Robin Hill - muchovník stromovitý. Použitím stejných druhů jako ve dvoře školy bude zahrada více opticky propojena s prostorem dvora. Odstraněním původních jehličnanů při oplocení zahrady dojde k celkovému prosvětlení prostoru a jeho optickému zvětšení. Osazovací nádoby Podél jihovýchodní hranice pozemku je navrženo umístění osazovacích nádob, které mohou být využívány pro školní i mimoškolní činnost žáků. Mohou sloužit pro zábavu, výuku i pořádání soutěží mezi třídami. Navrženy jsou 2 typy nádob v celkovém počtu 10 kusů. Plocha kolem nádob bude mulčována kačírkem pro snazší údržbu. Nádoby budou různě barevné použito může být např. 7 barev duhy doplněných o bílou, šedou a černou. Barevnost bude upřesněna při realizace na základě požadavků školy ve spolupráci s projektantem. ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 4

5 Bylinný trávník Podél jihovýchodní fasády stávající budovy MŠ bude zrušen stávající chodník, který návrhem přístavby ztratil svoje využití. V jeho místě je navržen pás bylinného trávníku, který je snadno udržovatelný a je ho možno využít i jako výukový materiál. Zpevněné plochy Nové zpevněné plochy jsou navrženy ze štípané kamenné dlažby - drobné kostky Kostka bude ve dvou odstínech, které opticky rozdělí parter do čtyř menších ploch (nástupní plocha hlavní vstup do ZŠ a družiny odpočinková plocha vstup do jídelny a MŠ). Kostky budou z granitických materiálů, odstín světlá a tmavě šedá. Materiál a odstíny budou upřesněny při realizaci s dodavatelem. Navrženy jsou 2 skladby souvrství s ohledem na možnost vjezdu do přední částí parteru za vstupní bránu. Zpevněné plochy jsou řešeny bezbariérově včetně napojení mezi jednotlivými povrchy. skladba souvrství kamenná dlažba - pochozí - kamenná dlažba drobná dlažební kostka 8-10, štípaná z granit. mater. 100 mm - ložná vrstva 40 mm - nosná vrstva štěrkodrť 150 mm - hutněná pláň skladba souvrství kamenná dlažba občas pojížděná automobily - kamenná dlažba drobná dlažební kostka 8-10, štípaná z granit. mater. 100 mm - ložná vrstva 40 mm - nosná vrstva štěrkodrť 100 mm - nosná vrstva štěrkodrť 200 mm - hutněná pláň Pozn.: přesný popis skladeb je uveden v tabulce skladeb zpevněných ploch ve stavební části PD. Mobiliář V prostoru, kde bude realizována přístavba školy a navrhovány sadové a terénní úpravy se nachází stávající mobiliář, který musí být vzhledem ke stavebním pracím odstraněn. Částečně bude uskladněn na stavebníkem předem určené místo k pozdějšímu využití, částečně osazen znovu v rámci nových sadových úprav. Ve stávající zahradě školky bude veškerý mobiliář ponechán stávající na původním místě. Pouze 1 dětská lavička bude přesunuta s ohledem na posunutí oplocení do nové pozice. Dále bude osazen nově navrhovaný mobiliář. Konkrétní výrobky jsou blíže popsány ve specifikaci výrobků pro sadové úpravy. Stávající mobiliář - lavička - ocelová konstrukce, sedák + opěradlo z dřevěných lamel 6 ks - USKLADNIT - odpadkový koš ocelová konstrukce, obklad z dřevěných lamel 2 ks - PŘEMÍSTIT do nové pozice v hlavním parteru - stojan na kola jednostranný 2 ks - USKLADNIT - stojan na kola typ rondel 1 ks - uskladnit ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 5

6 - tabule 1 ks - USKLADNIT - stůl na ping-pong 1 ks - USKLADNIT Navrhovaný mobiliář - sestava masivních lavic z dubových hranolů, š.320mm, v.380mm, celk.dl. 15,5m - stojan na kola jednostranný 4 ks - ochranná mříž ke stromu 1600x1600mm včetně ochrany kmene v.1500mm-4 ks Osvětlení Osvětlení hlavního parteru bude zajištěno stávajícími svítidly na fasádách stávajících objektu a navrhovanými svítidly na přístavbách. Svítidla jsou řešena v rámci projektu elektroinstalace. Závlaha S ohledem na charakter sadových úprav není navržena automatická závlaha Navrhovaný sortiment Sortiment dřevin je popsán v Osazovacím plánu. Navrhované stromové patro tvoří 6 listnatých opadavých stromů, a to: - Amelanchier arborea Robin Hill 6 ks Stromy jsou umístěny převážně do zpevněných ploch. Ke stromům je umístěna ochranná mříž čtvercová o velikosti 1600x1600mm, jejíž součástí je konstrukce pro ochranu kmene včetně ochrany kmene výšky 1500mm. 2 stromy budou umístěny v travnaté ploše zahrady MŠ Travnaté plochy - Bylinný trávník - směs dle RSM doporučený výsevek: g/m2 Směs vhodná pro všechna stanoviště kromě extrémně suchých a živinami chudých půd. Péče dostačuje nízká bez hnojení. Složení směsi umožňuje četnější nízké kosení. Směs je vhodná pro veřejnou zeleň. Složení: Trávy (celkem 96%) % Agrostis capillaris 5 Cynosorus cristatus 5 Festuca rubra commutata 18 Festuca rubra rubra 36 Festuca rubra trichophylla 10 Festuca trachyphylla 7 Poa pratensis 15 Byliny (celkem 3,5%) % Achillea millefolium ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 6

7 Dianthus deltoides 0,5 Galium verum 0,4 Leontodon hispidus 0,2 Leucanthemum vulgare 0,5 Plantago media 0,3 Prunella vulgaris 0,7 Ranunculus bulbosus 0,2 Sanguisorba minor 0,2 Thymus pulegioides 0,4 Jeteloviny (celkem 0,5%) % Lotus corniculatus 0,2 Trifolium repens 'Pirouette' 0,3 Návod na založení porostu typu květnaté louky - Vhodná období pro zakládání luk jsou pozdní podzim a jaro. - Směsi s podílem letniček zakládáme vždy na jaře! - Osivo skladujeme na suchém místě v uzavřených obalech. - Před výsevem doporučujeme obsah sáčku důkladně promíchat. - Příprava půdy pro květnaté louky je stejná jako pro trávníky. - Louku vyséváme velmi mělce do hloubky max. 5 mm do zkypřené, urovnané a odplevelené půdy. Před výsevem nehnojíme! - Potřebné množství osiva na danou plochu si před výsevem rozdělíme na 2 poloviny a vyséváme každou zvlášť, nejlépe dvěma směry (do kříže). - Vyseté osivo mělce zapravíme hráběmi a následně uválíme. - V roce výsevu rostou hlavně trávy a pouze kořínky lučních rostlin. - Odplevelovací seč provedeme šetrně při výšce porostu cca 20 cm. U směsí s podílem letniček se odplevelovací seč neprovádí! - Květnatou louku sekáme nejlépe lištovou nebo bubnovou travní sekačkou nebo kosou na výšku minimálně 4-5 cm nad povrchem půdy. - Louka kvete postupně ve druhém až třetím roce, počet sečí 1-3x za rok. Mulčování ploch Mulčování výsadeb stromů ve zpevněných plochách a mulčování kolem osazovacích nádob je navrženo z praného říčního kameniva (kačírek) fr v šedé (šedo-bílé) barvě v tloušťce 80mm. Mulčování stromů v travnaté ploše zahrady MŠ je navrženo z tříděné drcené borky. Kolem osazovacích nádob bude pod kačírek umístěna mulčovací textilie. 8. OCHRANA DŘEVIN PŘI STAVEBNÍ ČINNOSTI Zeleň na staveništi a v okolí stavby bude v průběhu provádění stavby chráněna dle ČSN DIN Ochrana stromů, porostů a vegetačních ploch při stavebních pracích. Chráněný kořenový prostor pro stávající ponechávané dřeviny bude vymezen okapovou linií stromu + 1,5m po celém obvodu. Tento prostor nebude při stavbě využíván. Ochranný plot výšky min. 1,8m musí chránit minimálně celý prostor vymezený okapovou linií koruny, zvětšený o 1,5m. Při provádění stavby bude brán zřetel rovněž na ochranu nadzemní části stromu před poškozením. ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 7

8 V případě poklesu hladiny spodní vody během vegetace je nutno stávající dřeviny přiměřeně zavlažovat (1-2x týdně). Ochrana při navážkách a odkopávkách v kořenovém prostoru: V místě zachovávaných stromů je nutno zajistit, aby odkopávky či navážky zasahovaly maximálně k hranici chráněného kořenového prostoru těchto stromů. 9. TECHNOLOGIE ŘEŠENÍ Před započetím všech zemních prací budou vytyčena veškerá podzemní vedení a sítě jejich správci. Dřeviny určené ke kácení budou odstraněny v maximální možné míře včetně pařezu a kořenových náběhů, tak aby bylo možno realizovat novou výsadbu stromů. Veškerý dřevní materiál bude odvezen. V místech zakládání nových výsadeb bude dle potřeby provedena aplikace totálního herbicidu postřikem na široko (např. Roundup 5-6 l/ha v předepsaném množství vody) a zbylé části rostlin budou vyhrabány. Plochy pro výsadby budou urovnány. Úprava pláně a příprava vegetační vrstvy bude provedena ve smyslu ČSN : Práce s půdou. Po výsadbě bude prováděna zálivka v několika cyklech. Výsadby dřevin budou provedeny včetně hnojiva. Výsadba veškeré vegetace bude provedena ve smyslu ČSN : Rostliny a jejich výsadba. Stromy Navrhované stromové patro budou tvořit listnaté stromy o výsadbové velikosti cm (obvod kmene), se zemním balem (standardní školkařský materiál). Výška nasazení koruny cca 2,0m (vk). Sázeny budou do předem vyhloubených jam o objemu cca 2x zemní bal, stěny jámy zešikmené ke spodní části balu a rozrušené pro lepší prokořenění. Dno jámy třeba lehce prokypřit. Hloubka výsadbové jámy bude shodná s výškou balu. Bude provedena 50% výměna substrátu. Nový substrát bude přizpůsoben původním podmínkám na stanovišti. Jáma bude bez závlahové sondy, ale bude zajištěna pravidelná závlaha dávkou vody 50l/1 strom, tak aby voda prošla celým balem. Statické zajištění stromu je navrženo podzemním kotvením. Výsadbová mísa u stromů v trávníku bude vymezena pomocí neimpregnovaných prken a zamulčována tříděnou drcenou mulčovací kůro. U stromů ve zpevněné ploše bude instalována ochranná mříž včetně ochrany kmene. Plocha pod mříží bude mulčována praným říčním kamenivem (kačírkem) fr v tloušťce 80mm proti prorůstání plevele. Ochrana kmene bude dále provedena pomocí jutové pásky. Keřové výsadby Stávající malé keře a trvalky v pásu podél oplocení zahrady MŠ budou přesazeny. Nové místo bude dohodnuto se zástupcem ZŠ při realizaci. Keře v travnaté ploše podél komunikace budou ponechány, mezery doplněny přesazením perspektivních jedinců z části po přístavbou. Rostliny budou sázeny do jamek. Bude provedena 50% výměna substrátu v jamce. Nový substrát bude přizpůsoben původním podmínkám na stanovišti. Případné mulčování bude dohodnuto až při realizaci (v projektu není uvažováno). ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 8

9 Travnaté plochy Plocha po odstranění chodníku u jižní fasády MŠ bude nahrazena bylinným trávníkem. Odstraněné vrstvy budou nahrazeny vegetační vrstvou půdy v tloušťce min. 150mm ze zahradní zeminy určené pro zakládání trávníků. Podklad pod vegetační vrstvu nesmí být příliš zhutněný a nepropustný. Oseta bude směs dle RSM 2.4 bylinný trávník. Doporučený výsevek je g/m 2. Směs je vhodná pro všechna stanoviště kromě extrémně suchých a živinami chudých půd. Péče dostačuje nízká bez hnojení. Směs je vhodná pro veřejnou zeleň. Přesto je třeba vhodnost směsi pro dané stanoviště konzultovat při realizaci s dodavatelem směsi, případně složení směsi upravit pro konkrétní podmínky vzniklé na stanovišti. Osazovací nádoby Podél oplocení pozemku školy bude umístěno 10ks nádob pro školní i mimoškolní činnost, příp. soutěže. Jsou navrženy 2 typy nádob: Typ 1 6ks nádob zakřiveného půdorysu o rozměrech 1200x600mm, v.600mm, Typ 2 4ks nádob kruhového půdorysu o průměru 800mm, v.800mm. Nádoby budou vyrobeny z ocelového plechu opatřeného nátěrem a vrchním lakem určeným do exteriéru. Barevnost bude upřesněna při realizaci na základě požadavků školy ve spolupráci s projektantem (např. 7 barev duhy doplněných o bílou, šedou a černou). Nádoby budou vyplněny drenážní vrstvou štěrku fr. 16/32 tl. 250mm (resp.350) a zahradnickým kompostem tl. 300mm (resp.400). Plocha kolem nádob bude mulčována kačírkem (prané říční kamenivo) fr. 16/32 podloženým mulčovací textilií. Nádoby jsou blíže popsány ve specifikaci výrobků pro sadové úpravy. 10. NÁSLEDNÁ ÚDRŽBA Dokončovací péče Dokončovací péče o výsadby probíhá do převzetí zadavatelem. Cílem je dosáhnout stavu, který při navazující rozvojové péči zaručuje další vývoj výsadeb. Jedná se hlavně o kypření a odplevelování výsadeb, v případě nutnosti dodatečné zavlažování. Dále je nutné sledovat výskyt chorob a škůdců. Výsadby jsou schopné převzetí v okamžiku, kdy je dosaženo jistoty dalšího růstu tzv. ujmutí výsadby. U výsadeb vzrostlých stromů lze rozpoznat úspěšné ujmutí podle vývoje letorostů, tj. v poslední třetině měsíce června. Rozvojová (povýsadbová) péče Investorem akce bude prostřednictvím realizační odborné zahradnické firmy zajištěna u realizovaných výsadeb následná povýsadbová péče, a to po dobu běžící záruční doby na realizované práce. Realizátor bude po smluvně dohodnutou dobu plnit jednotlivé pracovní operace v rozsahu stanoveném v harmonogramu, který bude zpracován při realizaci stavby dle skutečně prováděných sadových úprav. Prováděné práce budou odpovídat kvalitativním parametrům arboristických prací, budou prováděny dle osvědčených technologií a podle platných českých technických norem. Po celou dobu provádění prací bude veden podrobný deník se záznamy o provedených pracích. V průběhu provádění prací budou probíhat pravidelné kontrolní dny. Četnost bude stanovena před počátkem provádění stavby. Po stanovenou dobu (5 let) bude prováděna pravidelná přiměřená zálivka a přihnojování dřevin, kontrola ochrany kmene, výsadbové mísy (udržení bezplevelnosti) a kotvení ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 9

10 dřevin. Zálivka bude realizována dle potřeby v období sucha (první dva roky cca 10x za rok min. 50l na 1 strom při každé zálivce v období duben - září, 3.rok cca 8x, dále jen v případě období dlouhotrvajícího sucha). Každým rokem na podzim budou v případě potřeby odstraněny větve, které narušují požadovaný tvar koruny, později pak silně proschlé a mrtvé větve. V případě mechanického poškození je nutno ránu okamžitě seříznout a ošetřit. Řez a ošetřování stromů bude prováděno vždy odborně. U keřových výsadeb bude prováděna pravidelná zálivka dle potřeby v období sucha a výsadby budou udržovány bez plevele. Bylinný trávník bude sečen cca 2-3x za rok. 11. OCHRANNÁ PÁSMA VEDENÍ A OBJEKTŮ Pro jednotlivé druhy inženýrských sítí platí předepsaná ochranná pásma dle platných předpisů. V následujícím textu jsou pro informaci uvedena ochranná pásma objektů, stávajících vedení. Ochranná pásma objektů a stávajících vedení jsou následující: Elektroenergetika zákon č.458/2000 Sb. Ochranné pásmo vedení je souvislý prostor vymezený svislými rovinami vedenými po obou stranách vedení ve vodorovné vzdálenosti měřené kolmo na vedení. V ochranném pásmu nadzemního a podzemního vedení, výrobny elektřiny a elektrické stanice je zakázáno: a) zřizovat bez souhlasu vlastníka těchto zařízení stavby či umisťovat konstrukce a jiná podobná zařízení, jakož i uskladňovat hořlavé a výbušné látky, b) provádět bez souhlasu jeho vlastníka zemní práce, c) provádět činnosti, které by mohly ohrozit spolehlivost a bezpečnost provozu těchto zařízení nebo ohrozit život, zdraví či majetek osob, d) provádět činnosti, které by znemožňovaly nebo podstatně znesnadňovaly přístup k těmto zařízením. Ochranná pásma elektroenergetiky jsou následující: podzemní vedení do 110kV včetně 1 m podzemní sdělovací kabelová vedení místní i dálková 1,50 m Plynárenství zákon č.458/2000 Sb. Ochranným pásmem se rozumí souvislý prostor v bezprostřední blízkosti plynárenského zařízení vymezený svislými rovinami vedenými ve vodorovné vzdálenosti na obě strany od jeho půdorysu (od vnějšího okraje potrubí). U technologických objektů je ochranné pásmo vymezené na všechny strany od půdorysu objektu. V ochranném pásmu zařízení, které slouží pro výrobu, přepravu, distribuci a uskladňování plynu, i mimo něj je zakázáno provádět činnosti, které by ve svých důsledcích mohly ohrozit toto zařízení, jeho spolehlivost a bezpečnost provozu. Pokud to technické a bezpečnostní podmínky umožňují a nedojde k ohrožení života, zdraví nebo bezpečnosti osob, lze stavební činnost, umísťování konstrukcí, zemní práce, zřizování skládek a uskladňování materiálu v ochranném pásmu provádět pouze s předchozím ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 10

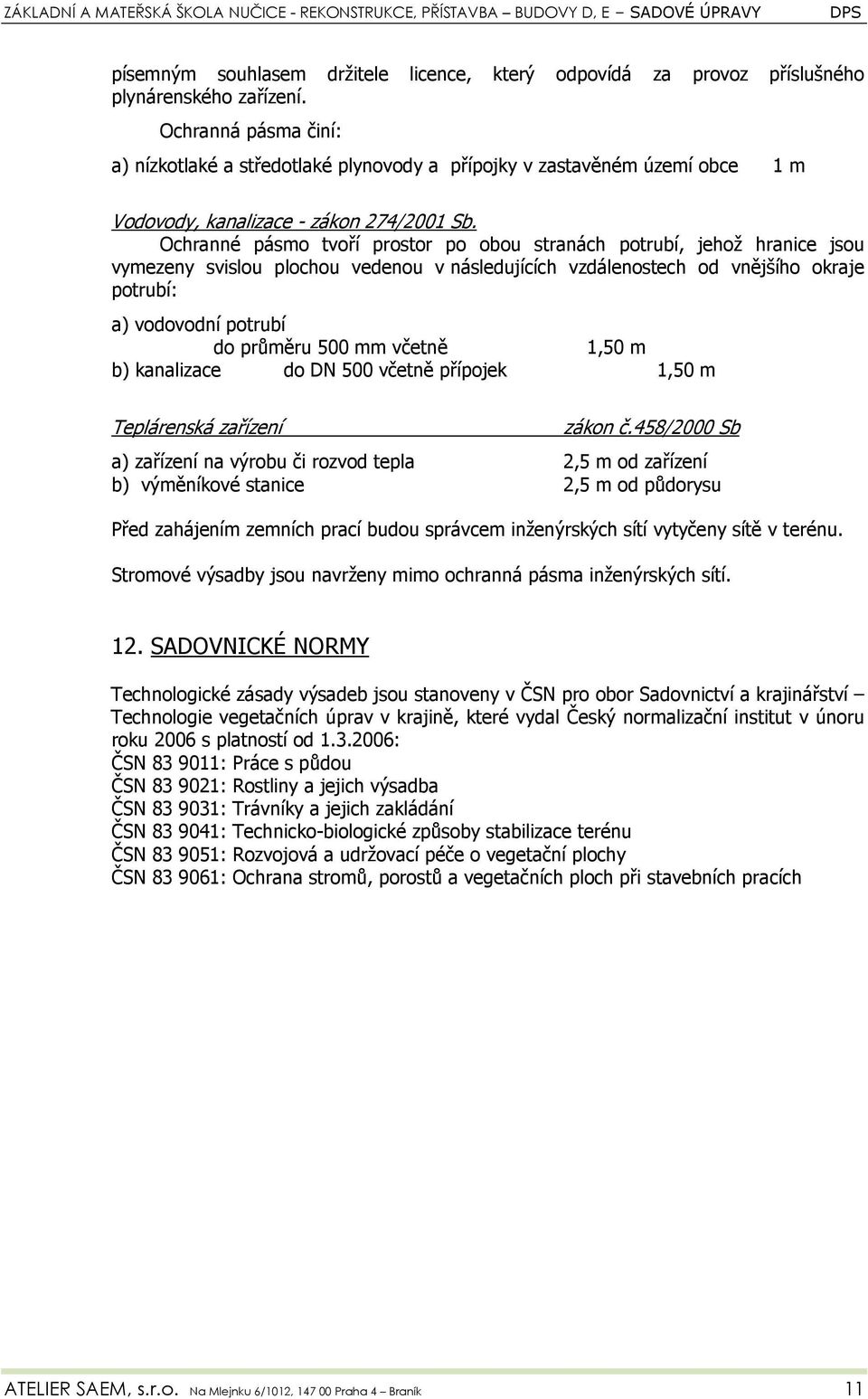

11 písemným souhlasem držitele licence, který odpovídá za provoz příslušného plynárenského zařízení. Ochranná pásma činí: a) nízkotlaké a středotlaké plynovody a přípojky v zastavěném území obce 1 m Vodovody, kanalizace - zákon 274/2001 Sb. Ochranné pásmo tvoří prostor po obou stranách potrubí, jehož hranice jsou vymezeny svislou plochou vedenou v následujících vzdálenostech od vnějšího okraje potrubí: a) vodovodní potrubí do průměru 500 mm včetně 1,50 m b) kanalizace do DN 500 včetně přípojek 1,50 m Teplárenská zařízení zákon č.458/2000 Sb a) zařízení na výrobu či rozvod tepla 2,5 m od zařízení b) výměníkové stanice 2,5 m od půdorysu Před zahájením zemních prací budou správcem inženýrských sítí vytyčeny sítě v terénu. Stromové výsadby jsou navrženy mimo ochranná pásma inženýrských sítí. 12. SADOVNICKÉ NORMY Technologické zásady výsadeb jsou stanoveny v ČSN pro obor Sadovnictví a krajinářství Technologie vegetačních úprav v krajině, které vydal Český normalizační institut v únoru roku 2006 s platností od : ČSN : Práce s půdou ČSN : Rostliny a jejich výsadba ČSN : Trávníky a jejich zakládání ČSN : Technicko-biologické způsoby stabilizace terénu ČSN : Rozvojová a udržovací péče o vegetační plochy ČSN : Ochrana stromů, porostů a vegetačních ploch při stavebních pracích ATELIER SAEM, s.r.o. Na Mlejnku 6/1012, Praha 4 Braník 11
