1 Barevný LCD TV řady E24/E26 Uživatelská příručka Vítejte

2 Vyloučení odpovědnosti Společnost BenQ Corporation neposkytuje žádná ujištění nebo záruky výslovně uvedené nebo předpokládané s ohledem na obsah tohoto dokumentu. Společnost BenQ Corporation si vyhrazuje právo pravidelně ověřovat a měnit obsah tohoto dokumentu bez předchozího upozornění. Copyright Copyright 2010 BenQ Corporation. Všechna práva vyhrazena. Žádná část této publikace nesmí být kopírována, přenášena, přepisována nebo ukládána do pamě ového zařízení nebo překládána do jakéhokoli jazyka nebo počítačového jazyka v žádné formě ani žádnými prostředky, elektronicky, mechanicky, magneticky, opticky, chemicky, ručně nebo jinak bez předchozího písemného svolení společnosti BenQ Corporation. je ochranná známka společnosti SRS Labs, Inc. Technologie TruSurround HD je implementována v licenci společnosti SRS Labs, Inc. Bezpečnost, varování, upozornění a směrnice Než začnete používat tento TV, pečlivě si přečtěte dokumenty týkající se bezpečnosti, varování, upozornění a směrnic na přiloženém disku CD.

3 Obsah Seznámení s TV...5 Pohled zepředu...5 VzdálenýOvládací prvek...6 Tipy pro používání dálkového ovladače...9 Ovládací panel...10 Pohled zezadu...12 Připojování vstupu kompozitního videa...14 Připojování vstupu SCART...14 Připojování vstupu S-Videa...15 Připojování vstupu komponentního videa...15 Připojování vstupu D-Sub (VGA) počítače...16 Připojování vstupu DVI počítače...16 Připojování vstupu HDMI...17 Připojování výstupu zvuku SPDIF...17 Připojení antény...18 Připojování společného rozhraní...18 Připojování prostřednictvím USB...18 Připojování výstupu zvuku sluchátek...19 Seřizování poměru stran...20 Procházení nabídky OSD...22 Nabídka Obraz...23 Nabídka Obraz (v případě připojení k počítači prostřednictvím VGA).. 24 Nabídka Zvuk...25 Nabídka Kanály...26 Nabídka Nastavení...27 Časový posun...29 Zobrazování obrázků/videí nebo poslech hudby...30 Reference...31 Rozměry...31 iii

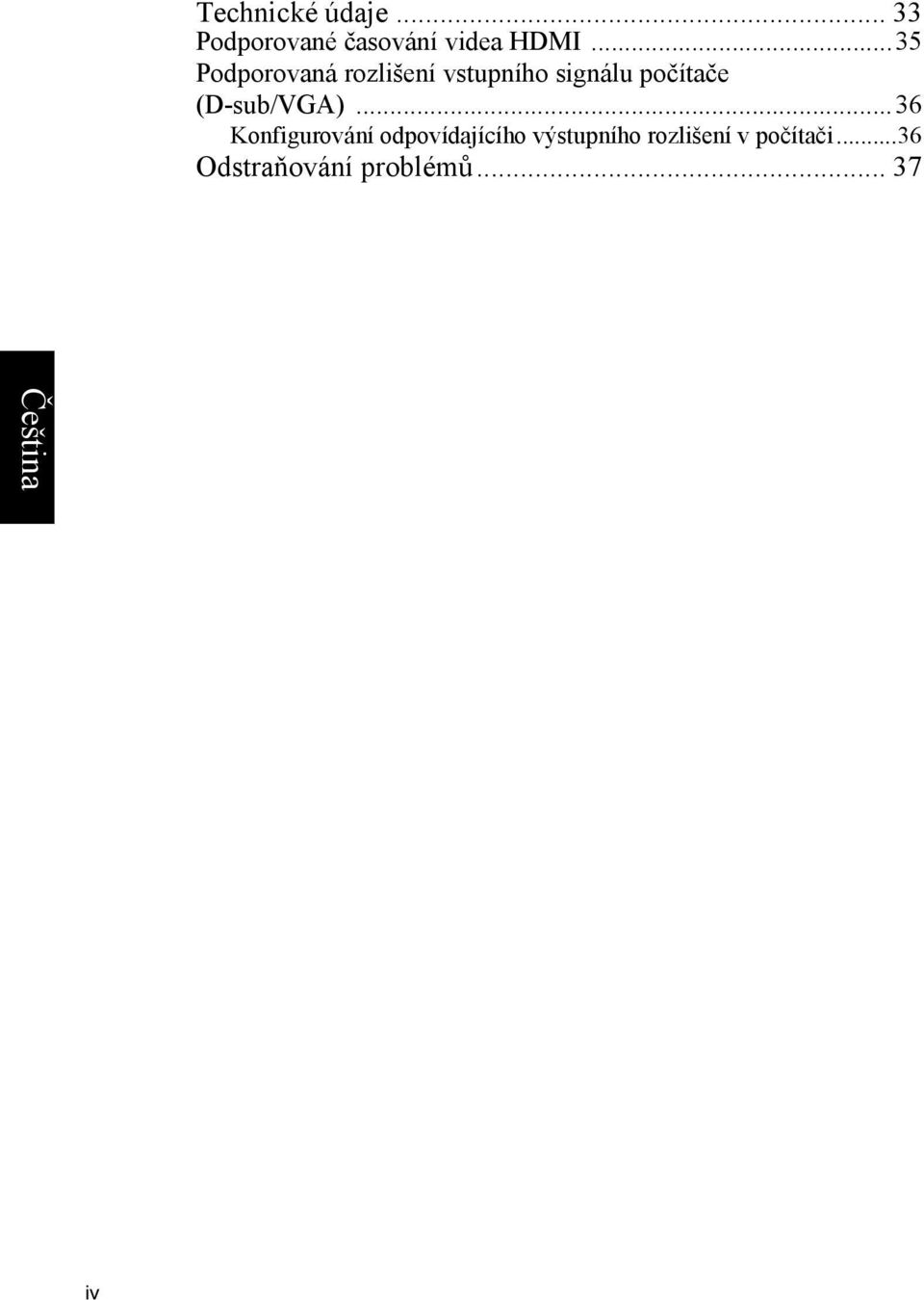

4 Technické údaje Podporované časování videa HDMI...35 Podporovaná rozlišení vstupního signálu počítače (D-sub/VGA)...36 Konfigurování odpovídajícího výstupního rozlišení v počítači...36 Odstraňování problémů iv

5 Seznámení s TV Pohled zepředu 1 23 Č. Název Popis 1 Reproduktory -- 2 Okénko snímače dálkového ovládání -- 3 Indikátor napájení/stavu Svítí modře, když je zapnuto napájení TV. Svítí oranžově, když se TV nachází v pohotovostním režimu. Seznámení s TV 5

6 VzdálenýOvládací prvek INPUT (VSTUP) Slouží k výběru vstupního zdroje. 2 Power (Napájení) 3 Číslo / Abeceda EPG: Slouží ke vstupu nebo ukončení elektronického přehledu televizních programů. PRE CH: Slouží k návratu na předchozí vybraný kanál. 4 TV Slouží k přepnutí do televizního režimu. 5 YPbPr Slouží k přepnutí na režim YPbPr (komponentní video). 6 AV Slouží k přepnutí do režimu kompozitního videa nebo do režimu SCART. 7 HDMI / VGA Slouží k přepínání do režimu HDMI nebo režimu počítače (VGA). 8 ZTLUMIT Vol. 10 Kanál ZOOM (Zvetšený) Slouží k přepínání mezi různými formáty obrazu (v různých poměrech stran zobrazení). 12 DUAL (Duální) Slouží k přepínání mezi různými zvukovými kanály. 13 SOUND (Zvuk) Slouží k přepínání mezi různými zvukovými efekty. 6 Seznámení s TV

7 PICTURE (Obrázek) Slouží k přepínání mezi různými obrazovými režimy. 15 SLEEP (SP?NEK) Slouží k nastavení časovače odpočítávání přechodu TV do pohotovostního režimu. 16 OK Slouží k potvrzení vstupu nebo nastavení. 17 Ovládací prvky navigace Slouží k procházení nabídek nebo přehledů programů. Rychle posunout dozadu / Rychle posunout dopředu Levé a pravé tlačítko slouží k přepínání mezi různými rychlostmi rychlého posunu během přehrávání s časovým posunem. 18 MENU (Nabídka) Slouží k otevření/zavření nabídky na obrazovce (OSD). 19 EXIT (Zrušit) Slouží k návratu na nejvyšší úroveň nabídky na obrazovce (OSD). 20 Možnosti (zobrazeno 4 barvami) Umožňuje kontrolu při používání teletextu nebo zařízení USB. 21 TELETEXT Slouží k zobrazení nebo skrytí teletextu. 22 SUBTITLE (Titulky) Slouží k zapnutí/vypnutí titulků. 23 SIZE (Velikost) Slouží k přepínání mezi různými režimy zobrazení teletextu. 24 SUBPAGE (PODSTRÁNKA) Slouží k zobrazení teletextových informací na ostatních stránkách. 25 INDEX Slouží k zobrazení stránky rejstříku teletextu. Seznam programů TV Slouží k zobrazení seznamu programů TV pro výběr. Seznámení s TV 7

8 INFO (Informace) Slouží k zobrazení informací o rozlišení nebo dalších informaci o teletextu. 27 FREEZE (ZMRAZIT) Slouží k zapnutí/vypnutí zmrazeného obrazu na obrazovce TV. HOLD (Přidržet) Slouží k zastavení načítání dalšího teletextu. 28 AD (Zvukový popis) Poskytuje doplňkový zvukový komentář (je-li k dispozici). REVEAL (ZOBRAZIT) Slouží k zobrazení skrytých informací teletextu. 29 Přehrát dozadu Slouží k posunutí o něco zpět během přehrávání s časovým posunem. 30 Zastavit Slouží ke vstupu do režimu časového posunu. 31 Přehrát dopředu Slouží k posunutí o něco vpřed během přehrávání s časovým posunem. 32 Záznam / Přehrát / Pozastavit Slouží ke spuštění záznamu s časovým posunem Slouží k přehrávání s časovým posunem Slouží k dočasnému zastavení přehrávání během přehrávání s časovým posunem. Časový posun je k dispozici pouze pro digitální TV kanály. 8 Seznámení s TV

9 Tipy pro používání dálkového ovladače Aby dálkový ovladač fungoval správně, je třeba je držet v úhlu do 30 stupňů vůči okénku snímače dálkového ovládání. Vzdálenost mezi dálkovým ovladačem a snímači nesmí přesáhnout 6 metrů. Nezakrývejte okénko snímače na přední straně TV ani před okénko neumís ujte objekty, které budou blokovat přímou viditelnost mezi dálkovým ovladačem a okénkem snímače na TV. 6 metrů 30 stupňů Zabraňte namočení dálkového ovladače ani jej neumís ujte do vlhkého prostředí (například v koupelnách). Pokud je okénko snímače dálkového ovládání na TV pod přímým slunečním zářením nebo silný světlem, dálkový ovladač nemusí fungovat správně. V takovém případě změňte zdroj světla, upravte úhel TV, nebo používejte dálkový ovladač ze vzdálenosti blíže okénku snímače dálkového ovládání na TV. Seznámení s TV 9

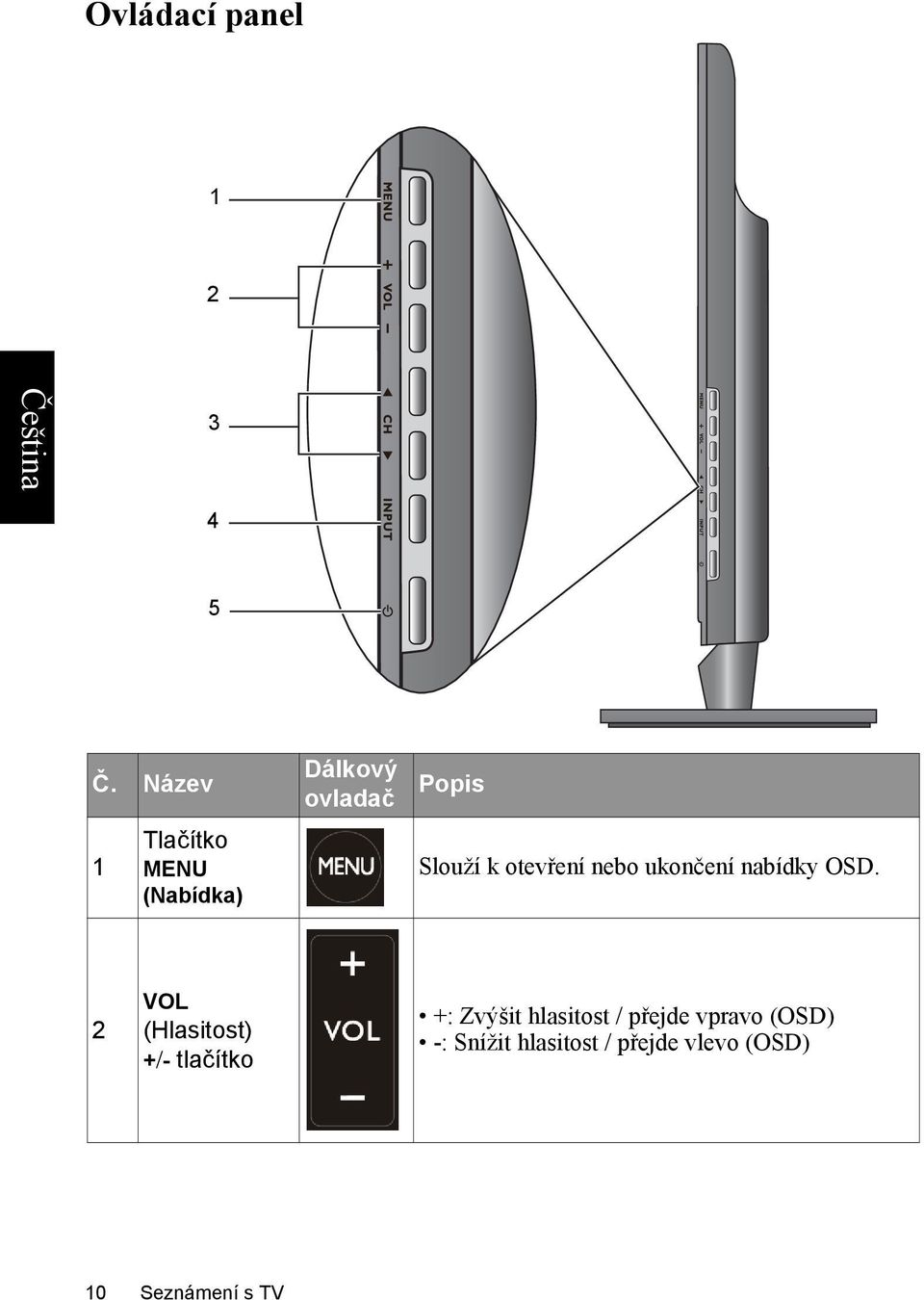

10 Ovládací panel Č. Název 1 Tlačítko MENU (Nabídka) Dálkový ovladač Popis Slouží k otevření nebo ukončení nabídky OSD. 2 VOL (Hlasitost) +/- tlačítko +: Zvýšit hlasitost / přejde vpravo (OSD) -: Snížit hlasitost / přejde vlevo (OSD) 10 Seznámení s TV

11 3 CH (Kanál) / tlačítko : O kanál výše / přejde nahoru (OSD) : O kanál níže / přejde dolů (OSD) Slouží k výběru vstupního zdroje. 4 Tlačítko INPUT V nabídce OSD provádí výběry nebo otevře vybranou podnabídku. 5 Napájení Slouží k zapnutí/vypnutí TV. Seznámení s TV 11

12 Pohled zezadu E24 Vstup střídavého napájení SPDIF VGA HDMI YPbPr SCART HDMI 1 Y Pb Pr L R SPDIF OUT Common Interface VGA Common Interface SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA USB Vstup zvuku z počítače S-Video Vstup AV Anténa výstup sluchátek HDMI HDMI 2 12 Seznámení s TV

13 E26 Vstup střídavého napájení SPDIF HDMI VGA YPbPr SCART Y Pb Pr Common Interface HDMI 1 L R SPDIF OUT VGA Common Interface SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA USB Vstup zvuku z počítače S-Video Vstup AV Anténa výstup sluchátek HDMI HDMI 2 Pohledy zepředu, zezadu, dostupné zásuvky, názvy zásuvek a jejich umístění se mohou lišit v závislosti na modelech TV, které jsou k dispozici ve vaší zemi nebo oblasti. Seznámení s TV 13

14 Připojování vstupu kompozitního videa AV L R AV IN Y Pb Pr HDMI 1 L R SPDIF OUT Kabel kompozitního videa (AV) VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Videorekordér Připojování vstupu SCART SCART Y Pb Pr HDMI 1 L R SPDIF OUT Kabel SCART VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Zařízení AV 14 Seznámení s TV

15 Připojování vstupu S-Videa L R S-VIDEO Zvukový kabel Y Pb Pr HDMI 1 VGA L R SPDIF OUT Kabel S-Video SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Přehrávač disků DVD Připojování vstupu komponentního videa L R Y Pb Pr Zvukový kabel Kabel komponentního videa Y Pb Pr HDMI 1 L R SPDIF OUT VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA TV herní konzole Seznámení s TV 15

16 Připojování vstupu D-Sub (VGA) počítače VGA PC AUDIO IN Kabel D-Sub Y Pb Pr Zvukový kabel HDMI 1 L R SPDIF OUT VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Počítač Připojování vstupu DVI počítače PC AUDIO IN Zvukový kabel Y Pb Pr HDMI 1 L R SPDIF OUT Common Interface VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA nebo HDMI 2 Adaptérový kabel DVI- HDMI Počítač 16 Seznámení s TV

17 Připojování vstupu HDMI Y Pb Pr HDMI 1 L R SPDIF OUT Common Interface Kabel HDMI VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA nebo HDMI 2 Přehrávač disků Blu-ray Připojování výstupu zvuku SPDIF SPDIF OUT Y Pb Pr HDMI 1 L R SPDIF OUT VGA SCART Koaxiální SPDIF zvukový kabel PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Zesilovač Po dokončení připojení kabelu nezapomeňte zapnout SPDIF z nabídky TV OSD. Seznámení s TV 17

18 Připojení antény Y Pb Pr HDMI 1 L R SPDIF OUT VGA SCART PC AUDIO IN S-VIDEO AV L R AV IN ANTENNA Anténa Připojování společného rozhraní Karta poskytnutá poskytovatelem TV vysílání Common Interface HDMI 2 Připojování prostřednictvím USB Common Interface K zařízení USB HDMI 2 18 Seznámení s TV

19 Připojování výstupu zvuku sluchátek Common Interface HDMI 2 Stereofonní sluchátka Po připojení budou zabudované reproduktory TV automaticky ztlumeny. Úroveň hlasitosti lze upravit z TV a pomocí dálkového ovladače. Vyhněte se delšímu používání sluchátek nebo poslechu při nadměrné úrovni hlasitosti, v opačném případě dojde k poškození vašeho sluchu. Seznámení s TV 19

20 Seřizování poměru stran Tento TV může změnit velikost a tvar obrazu podle vašich požadavků. Vizuální výsledek závisí na vámi vybraných nastaveních a na původním poměru stran vstupního obrazu. Stisknutím ZOOM (Zvetšený) na dálkovém ovladači procházejte různé poměry stran. Zdroj videa (HD) 4:3 Automaticky Normální 4:3 Wide X Zdroj videa (HD) 16:9 X Zdroj videa (SD) 4:3 X Zdroj videa (SD) 16:9 X Počítačový zdroj 4:3 X X X Počítačový zdroj 16:9 X X X 20 Seznámení s TV

21 Zdroj videa (HD) 4:3 Zdroj videa (HD) 16:9 Zdroj videa (SD) 4:3 Zoom 1 Zoom 2 Panorama Celá obrazovka X X X X X X X X X Zdroj videa (SD) 16:9 X Počítačový zdroj 4:3 X X X Počítačový zdroj 16:9 X X X X znamená, že související poměr stran není k dispozici. Dostupné možnosti poměrů stran závisí na vybraném typu vstupního signálu. Když je TV připojen k počítači (prostřednictvím D-Sub nebo HDMI), je možné vybrat pouze 16:9 a 4:3. Pokud je vstupní videosignál ve formátu psaníčka, výběrem Zvětšený dosáhněte širší zobrazitelné plochy. Aby se zabránilo možnému uchování obrazu nebo vypálení obrazovky na obrazovce LCD tohoto TV, doporučujeme pravidelně měnit poměr stran a zabránit dlouhodobému zobrazování statického obrazu na TV. Dostupné položky nabídky závisí na vybraném zdroji vstupu. Nedostupné položky budou zobrazeny šedě nebo nebudou zobrazeny vůbec. Seznámení s TV 21

22 Procházení nabídky OSD Chcete-li vstoupit do nabídky OSD, stiskněte tlačítko MENU (Nabídka) na dálkovém ovladači nebo tlačítko MENU (Nabídka) na TV. Potom postupujte podle navigačních pokynů zobrazených v dolní části obrazovky. K dispozici jsou mimo jiné tyto možnosti: 1. Stisknutím tlačítka nebo na dálkovém ovladači nebo tlačítka CH / na TV procházejte 4 hlavní nabídky: Obrázek, Zvuk, Kanály a Nastavení. 2. Stisknutím tlačítka OK na dálkovém ovladači vstupte do podnabídky vybrané nabídky (označené na obrazovce). 3. Stisknutím tlačítka nebo na dálkovém ovladači vyberte položku v podnabídce. 4. Stisknutím tlačítka,, nebo na dálkovém ovladači upravte nastavení. 5. Stisknutím tlačítka EXIT (Zrušit) na dálkovém ovladači se vrátíte na předchozí nabídku nebo ukončete nabídku OSD (stisknutím tlačítka MENU (Nabídka) na TV se nabídka OSD uzavře přímo). Další informace o nabídce OSD viz následující část. Dostupné položky nabídky se mohou lišit v závislosti na vybraném vstupním zdroji. 22 Seznámení s TV

23 Nabídka Obraz Položka Funkce Živé: Vhodné pro sledování v jasnějších prostředích. Barva, kontrast a jas obrazu jsou zvýšené tak, aby vyhovovaly jasnějšímu osvětlení. Standardní: Vhodné pro sledování v prostředích s normálním osvětlením. Tento režim nejvěrněji reprezentuje standardní kvalitu vysílání. Nedochází k žádné úpravě barvy, kontrastu nebo Režim obrazu jasu. Kino: Vhodné pro sledování filmů v tmavších prostředích. Barvy jsou upraveny tak, aby přesněji reprezentovaly přirozené ple ové tóny. Eko: Šetří elektrickou energii díky nižší spotřebě poskytováním minimálního jasu. Uživatel: Vlastní přizpůsobený režim obrazu. Jas Slouží k nastavení vyvážení mezi světlými a tmavými odstíny. Slouží k nastavení stupně rozdílu mezi světlými a tmavými částmi Kontrast obrazu. Podsvícení Slouží k nastavení intenzity zadního světla. Barva Slouží k nastavení intenzity barev obrazu. Odstín Slouží k nastavení vyvážení barev. Slouží k nastavení úrovně ostrosti obrazu. Ostrost Při sledování obsahu bohatého na text ze vstupu VGA nebo DVI může být zapotřebí nastavit úroveň ostrosti na 0 pro dosažení vhodného výsledku zobrazení. Seznámení s TV 23

24 Teplota barev Nast. Senseye Slouží k nastavení teploty barev černé a bílé části obrazu. Můžete vybrat z možností Normální, Studené, Teplé nebo Uživatel. Slouží k úpravám nastavení v částech Redukce šumu, Načervenalý tón, ACE (Auto Contrast Enhancement) a Dynamické zadní světlo. Nabídka Obraz (v případě připojení k počítači prostřednictvím VGA) Položka Jas Kontrast Teplota barev Aut. Nastav Poloha Fáze Hodiny Funkce Stejné jako výše Stejné jako výše Stejné jako výše TV automaticky upraví veškerá související nastavení. Slouží k nastavení vodorovné a svislé polohy obrazu pro jeho vystředění na obrazovce. Slouží k nastavení fáze zobrazení pro korekci blikání nebo deformace obrazu. Slouží k nastavení frekvence zobrazení pro korekci blikání nebo deformace obrazu. 24 Seznámení s TV

25 Nabídka Zvuk Položka Funkce Zvukový režim Slouží k výběru zvukového efektu. Ekvaliz Slouží k nastavení zvukových signálů v různých frekvenčních pásmech. Výšky Slouží k nastavení vysokých tónů zvuku. Basy Slouží k nastavení nízkých tónů zvuku. Slouží k nastavení rozdělení zvuků mezi levý a pravý zvukový Vyvážení kanál zabudovaných reproduktorů, sluchátek, nebo výstupu zvuku SPDIF. Slouží k zapnutí/vypnutí zvukového efektu SRS TruSurround Prostorový zvuk HD, který vytváří hlubší zážitek z prostorového zvuku s plnou SRS charakteristikou ze dvou reproduktorů společně s bohatými basy, vysokofrekvenčním detailem a čistým dialogem. Reproduktor TV Slouží k zapnutí/vypnutí zabudovaných reproduktorů. Dig audiovýst Slouží k přepínání mezi Dolby Digital, PCM a Vyp. SPDIF Delay Slouží k nastavení časové prodlevy výstupu SPDIF. Lip-Sync Slouží k nastavení časové prodlevy výstupu zvuku pro seřízení synchronizace rtů. Souvislý zvuk Když je zapnutá funkce Souvislý zvuk, potlačuje možné odchylky hlasitosti mezi programem a reklamami. Typ Slouží k přepínání mezi Normální, Neslyšící (pro neslyšící) a Zvukový popis (pro osoby s poruchou zraku). Zvukový popis Slouží k nastavení hlasitosti funkce Zvukový popis. Seznámení s TV 25

26 Nabídka Kanály Položka Režim Tuner Země Prvý Zvuk Druhý Zvuk Kanály Funkce Slouží k přepínání mezi dvěma zdroji zvuku: Anténa a Kabelové TV. Slouží k výběru oblasti, ve které je TV nainstalován. Slouží k výběru hlavního zvukového kanálu. Slouží k výběru pomocného zvukového kanálu. Vyhled. kanálů: Stisknutím tlačítka OK spustíte automatické vyhledávání kanálů. Veškeré rozpoznané kanály budou automaticky uloženy v TV. Aktualiz vyhled: Znovu vyhledá všechny kanály pro zaktualizování aktuálního seznamu uložených kanálů. Vyhl jed kan RF: Slouží k vyhledání modulovaných radiofrekvenčních signálů. Ruč vyh anal kan: Slouží k ručnímu vyhledávání analogových TV kanálů. Výběr oblíbené sítě: Slouží k výběru sítě, kterou chcete sledovat, pokud více TV sítí používá stejnou frekvenci signálu. Přeskočit kanál: Vynechá vybraný (již vyhledaný) TV kanál. Seřadit kanály: Umožňuje určit pořadí zobrazení všech naskenovaných kanálů. Upravit kanál: Umožňuje upravit číslo a název kanálu. Dekodér: Umožňuje určit kanály, které se mají použít, pokud jsou ze zařízení set-top box, které je připojeno k TV prostřednictvím SCART. Jem vyl anal kan: Slouží k ručnímu nastavení frekvence používané kanálem. Vymazat seznam kanálů: Odstraní všechny vyhledané kanály. 26 Seznámení s TV

27 Nabídka Nastavení Položka Jazyk nabídky Formát obrazu Čas Časovač SCART Titulky Jazyk Teletext Common Interface Automaticky (CEC) Funkce Slouží k výběru jazyka pro nabídku OSD. Slouží k přepínání mezi různými poměry stran: Automaticky, Normální, Zoom1, Zoom2, Wide a Panorama. Zoom 1 nastaví poměr obrazu na obrazovce TV na 14:9 (obraz na obrazovce je rovněž oříznut o 3 % shora a zdola). Zoom 2 nastaví poměr obrazu na obrazovce TV na 16:9 (obraz na obrazovce je rovněž oříznut o 13 % shora a zdola a o 3 % zleva a zprava). Když je připojen počítač, jsou k dispozici pouze dva formáty obrazu (Celá obrazovka a 4:3). Nastavte místní datum a čas podle vašeho časového pásma. Slouží k nastavení časovače automatického přechodu TV do pohotovostního režimu. Chcete-li ukončit pohotovostní režim, stiskněte tlačítko Power na dálkovém ovladači. Slouží k přepínání různých signálů při používání SCART. Slouží k nastavení zobrazovaných textových překladů. Slouží k výběru jazyka pro teletext. Zobrazuje stav a informace, když se používá společné rozhraní. Slouží k zapnutí/vypnutí automatické CEC (Consumer Electronics Control), když se používá HDMI. Seznámení s TV 27

28 OAD HDMI Mode HDMI Scan Info PRODEJNA E-Sticker Ukázka Rodič. kontrola Obnovit výchozí Slouží k zapnutí/vypnutí OAD (Over Air Download). Když je OAD zapnuto, lze provést aktualizaci služby nebo upgrade firmwaru. Slouží k přepínání mezi různými režimy časování HDMI: Automaticky, Grafika a Video. Slouží k nastavení informací o podskenování nebo přeskenování, aby se zabránilo možnému černému ohraničení na obrazovce při používání HDMI. Zap.: Slouží k nastavení režimu Prodejna. Vyp.: Slouží k nastavení režimu Doma (nižší spotřeba energie). Zobrazuje vlastnosti BenQ TV. Když je zapnutý režim Prodejna, zapnutím režimu Ukázka se zobrazí druhá obrazovka s efekty vylepšení barev. Pomáhá svědomitým rodičům kontrolovat přístup (například omezená doma a kanály) k TV. Obnoví výchozí hodnoty všech nastavení. Pamě kanálů TV nebude vymazána. Znamená to, že po resetování není nutné znovu vyhledat a uložit TV kanály. Verze softwaru Zobrazuje informace o aktuální verzi firmwaru TV. Dostupné volby nabídky OSD se mohou lišit v závislosti na zakoupeném modelu a mohou být bez předchozího upozornění změněny pro další vylepšení. 28 Seznámení s TV

29 Časový posun Časový posun je pohodlný nástroj, který vám umožňuje nahrát aktuální program vysílaný v TV, pokud potřebujete na chvíli odejít od TV: 1. Během sledování kanálu digitální TV připojte zařízení USB k portu USB vašeho TV. 2. Stisknutím tlačítka na dálkovém ovladači spus te záznam s časovým posunem. Pokud používáte zařízení USB poprvé, TV provede následující úkony (postupujte podle pokynů zobrazených na obrazovce): Rozpozná, zda je k dispozici více než 1 GB volného místa a zda je přenosová rychlost USB alespoň 5,0 MB/s. Na základě vaší volby naformátuje zařízení USB. Pokud nezvolíte formátování zařízení USB, nebudou aktuální data ze zařízení USB odstraněna. 3. Pokud jsou splněny všechny výše uvedené podmínky, TV automaticky spustí záznam s časovým posunem. 4. Jakmile se vrátíte, stisknutím spus te přehrávání s časovým posunem. Stisknutím tlačítka nebo na dálkovém ovladači můžete záznam rychle posouvat dozadu/dozadu některou z vybraných rychlostí (2X, 4X, 8X, 16X nebo 32X). (Stisknutím tlačítka obnovíte přehrávání.). Během přehrávání se můžete rovněž posouvat o kousek dopředu/dozadu stisknutím tlačítka /. 5. Chcete-li ukončit přehrávání s časovým posunem, stiskněte tlačítko. Upozorňujeme vás, že veškerá nahraná videa budou automaticky odstraněna ze zařízení USB. Zařízení USB musí mít systém souborů FAT32. Dále musí být přenosová rychlost zařízení USB alespoň 5,0 MB/s. a musí být k dispozici alespoň 1 GB volného prostoru. Jakmile se zařízení USB během záznamu s časovým posunem zaplní, záznam s časovým posunem se automaticky zastaví. Seznámení s TV 29

30 Zobrazování obrázků/videí nebo poslech hudby Máte-li v zařízení USB uloženy obrázky, videa nebo hudbu, můžete je zobrazovat/poslouchat prostřednictvím TV: 1. Zapněte TV a připojte zařízení USB do portu USB na TV. 2. Opakovaným stisknutím tlačítka INPUT na dálkovém ovladači vyberte USB. Na obrazovce se zobrazí složky zařízení USB. 3. Stisknutím tlačítka na dálkovém ovladači vyberte typ média: Fotografie, Hudba nebo Video. 4. Podle potřeby stisknutím tlačítek a vyberte další možnosti (například efekty). 5. Stisknutím tlačítka,, nebo na dálkovém ovladači přejděte na soubor, který chcete spustit, a stiskněte tlačítko na dálkovém ovladači. Všechny soubory budou postupně přehrány. Externí pamě ové zařízení USB musí mít systém souborů FAT Seznámení s TV

31 Reference Rozměry Řada E24 Jednotky: mm Seznámení s TV 31

32 Řada E26 Jednotky: mm 32 Seznámení s TV

33 Technické údaje Monitor Systém ladění TV Video Zvuk E E Typ zadního světla Indikátor LED Indikátor LED Velikost Rozlišení 1920 x x 768 Jas (cd/m2) (typicky) 250 nitů 350 nitů Kontrastní poměr 3000:1 3000:1 Dynamický kontrastní poměr Doba odezvy 20M:1 20M:1 25 ms 6,5 ms (šedá do šedé) Barevná hloubka/barvy 8 bitů 8 bitů Úhel zobrazení (nahoru/ dolů/vlevo/vpravo) 178/178/178/178 stupňů 178/178/178/178 stupňů Analogový PAL/SECAM PAL/SECAM Digitální DVB-T/C DVB-T/C Redukce šumu Redukce šumu Načervenalý tón Načervenalý tón Senseye ACE ACE Dynamické Dynamické zadní světlo zadní světlo Poměr stran Normální (4:3) Zoom1 Zoom2 (2,35:1) Wide (16:9) Panorama Redukce šumu MPEG Ano Ano 24P True Cinema (bez zdvojování frekvencí) Ano Ano Režim Zvuk Standardní Hudba Kino Řeč Uživatel Normální (4:3) Zoom1 Zoom2 (2,35:1) Wide (16:9) Panorama Standardní Hudba Kino Řeč Uživatel Výstup reproduktoru 5 W x 2 5 W x 2 Systém prostorového zvuku SRS Trusurround HD Souvislý zvuk Ano Ano SRS Trusurround HD Seznámení s TV 33

34 Vlastnosti Vstupní zásuvky Výstupní zásuvky Napájení Rozměry Přehrávání multimédií USB JPEG MP3 MPEG-1,2,4 H.264 JPEG MP3 MPEG-1,2,4 H.264 HDMI CEC Ano Ano Teletext 1000 stránek 1000 stránek Inteligentní vypnutí Ano Ano Časový posun Ano Ano Časovač Ano Ano Hodiny Ano Ano Rodič. kontrola Ano Ano MHEG-5 Ano Ano Sklápění/otáčení stojánku Pouze sklápění (-7 ~ 17 stupňů) RF tuner 1 1 HDMI 2 2 Kompozitní 1 1 Komponentní 1 1 S-Video 1 1 SCART 1 1 D-sub (VGA) 1 1 Common Interface 1 1 USB 1 1 Vstup zvuku z počítače 1 1 Výstup videa Ne Ne SPDIF výstup 1 1 Zásuvka pro připojení 1 1 Pouze sklápění (-7 ~ 17 stupňů) sluchátek Přívod napájení 100 ~ 240 V 100 ~ 240 V Příkon <60 W <65 W Pohotovostní režim <0,5 W <0,5 W Rozměry se stojánkem (Š x V x H mm) Rozměry bez stojánku (Š x V x H mm) Hmotnost se stojánkem (kg) Hmotnost bez stojánku (kg) 587,3mm (Š) x 424,7mm (V) x 184,9mm (H) 587,3mm (Š) x 369,9mm (V) x 45,8mm (H) 6kg 4,3kg 639,2 mm (Š) x 459,7mm (V) x 184,9mm (H) 639,2 mm (Š) x 403,2 mm (V) x 47,0 mm (H) 6,9kg 5,02 kg Design a technické údaje podléhají změnám bez předchozího upozornění. 34 Seznámení s TV

35 Podporované časování videa HDMI Časování 480i 576i Rozlišení 720 x 480 (1440 x 480) 720 x 576 (1440 x 576) Horizontální frekvence (khz) Vertikální frekvence (Hz) 15,735 60i 27 15,625 50i p 720 x ,47 60p p 720 x ,25 50p p x ,00 60p 74,25 720p x ,50 50p 74, i x ,75 60i 74, i x ,13 50i 74, p x ,5 60p 148,5 1080p x ,25 50p 148,5 Frekvence obrazových bodů (MHz) Upozornění HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI HDMI & DVI 1080p x ,25 HDMI 1080p x , ,25 HDMI 1080p x , ,25 HDMI Seznámení s TV 35

36 Podporovaná rozlišení vstupního signálu počítače (D-sub/VGA) Rozlišení Vertikální frekvence (khz) Horizontální frekvence (Hz) Frekvence obrazových bodů (MHz) 640 x ,5 25,7 VESA 640 x ,86 31,50 VESA 640 x ,5 31,5 VESA 720 x ,469 28,322 VESA 800 x ,9 40,00 VESA 800 x ,08 50,00 VESA 800 x ,9 49,50 VESA 1024 x ,4 65,00 VESA 1024 x ,48 75,00 VESA 1280 x ,77 74, x ,70 83, x ,0 108,00 VESA 1366 x ,712 85,5 VESA 1440 x , ,5 VESA 1680 x ,29 146,25 VESA 1920 x ,5 148,5 Upozornění Rozlišení mimo tyto tabulky nejsou rozpoznány a nezobrazí se. Když připojíte TV k počítači, musíte upravit rozlišení ve vlastnostech zobrazení počítače tak, aby co nejvíce odpovídaly nativnímu rozlišení TV. Například při 60 Hz. Konfigurování odpovídajícího výstupního rozlišení v počítači Před připojením TV k počítači pro zobrazení videa z počítače postupujte podle následujících pokynů (například v operačním systému Windows XP) a nakonfigurujte odpovídající výstupní rozlišení. 1. Na pracovní ploše operačního systému Windows klepněte pravým tlačítkem myši a v zobrazené nabídce vyberte položku Vlastnosti. 2. Na následujícím okně klepněte na kartu Nastavení. 3. Přetáhněte posuvník Rozlišení a vyberte kompatibilní rozlišení podle výše uvedené tabulky "Podporovaná rozlišení vstupního signálu počítače (Dsub/VGA)". Pokud jej váš počítač podporuje, vyberte výstupní rozlišení 1920 x 1080 při 60 Hz pro dosažení nejlepšího výsledku. 4. Klepnutím na tlačítko OK uložte nastavení a zavřete okno. 5. Přepněte výstup videa počítače z monitoru na TV. 6. Opakovaným stisknutím tlačítka INPUT na dálkovém ovladači vyberte vstup VGA. 36 Seznámení s TV

37 Odstraňování problémů Existuje mnoho vnějších vlivů a okolností mimo vliv společnosti BenQ, které mohou způsobovat problémy s tímto TV. Níže jsou uvedeny některé z nejobvyklejších problémů, které může uživatel odstranit vlastními silami. Než zavoláte na nejbližší středisko služeb zákazníkům BenQ, přečtěte si následující seznam a podle následujících kroků se pokuste diagnostikovat a odstranit problém vlastními silami: Příznaky TV se NEZAPÍNÁ Žádný obraz nebo zvuk Obraz není ostrý nebo obsahuje pohyb při používání vstupu tuneru TV Obraz je zobrazen dvojitě nebo trojitě při používání vstupu tuneru TV Možné příčiny Zkontrolujte, zda je zapnutý vypínač na elektrické zásuvce. Zkontrolujte, zda je napájecí zástrčka bezpečně zasunuta do zásuvky AC IN na TV a do elektrické zásuvky a zda je elektrická zásuvka zapnutá (pokud je spínaná). Zkontrolujte, zda je elektrická zásuvka pod napětím připojením jiného spotřebiče (například stolní lampy), o kterém víte, že funguje, ke stejné zásuvce. Zkontrolujte, zda je TV zapnutý (indikátor napájení je zelený). Zkontrolujte, zda není položka Reproduktor TV v nabídce Zvuk nastavena na Vypnuto. Vyzkoušejte jiný vstupní zdroj a ověřte, zda příznak přetrvává nebo zda je závadný zdroj. Zkontrolujte, zda nejsou nesprávně zapojeny kabely pro tento vstup. Pomocí ovládání hlasitosti zkontrolujte, zda není hlasitost vypnutá. Pokud je TV připojen k počítači, zkontrolujte, zda se počítač nenachází v pohotovostním režimu nebo v režimu hibernace a zda je zobrazení videa počítače přepnuto na externí výstup. Příjem je pravděpodobně slabý. Viz následující řešení problému. Změnou kanálů ověřte, zda příznak přetrvává nebo zda je závadná kanálová stanice. Ujistěte se, že je správně připojená anténa. Zkuste obraz vylepšit přesměrováním nebo přemístěním antény. Pokud se jedná o vnější anténu, požádejte o seřízení antény vhodného kvalifikovaného a zkušeného anténního odborníka. Signál TV antény je pravděpodobně rušen. Zkuste přesměrovat nebo přemístit anténu, aby se omezil vliv rušení. Pokud se jedná o vnější anténu, požádejte o seřízení antény vhodného kvalifikovaného a zkušeného anténního odborníka. Vícenásobné zobrazení obrazu je způsobeno odrazy od budov, velkých kovových konstrukcí a hor. Seznámení s TV 37

38 Připojení kabelu je správné, ale k dispozici je pouze zvuk a není zobrazen žádný obraz Obraz je zkreslený Obraz vypadá příliš 'vybledlý' nebo nejtmavší části obrazu vypadají příliš jasné Obraz není jasný nebo se nezobrazuje žádný obraz z počítačového vstupu Dálkový ovladač nefunguje správně Ověřte, zda jsou kabely pevně připojeny k výstupům na TV. Zkontrolujte, zda je rozlišení vstupního signálu ze zdrojového zařízení (například počítač nebo TV herní konzole) podporováno tímto TV (maximálně 1080p pro vstupy HDMI a komponentního videa a při 60 Hz pro vstup z počítače a DVI). Pokud je rozlišení vstupního signálu příliš vysoké nebo nepodporované, obraz se nezobrazí. Snižte nebo vyberte kompatibilní rozlišení signálů v zařízení zdrojového signálu a akci opakujte. Zkontrolujte, zda je nastaven poměr stran TV, který odpovídá zdroji obrazu. Vyzkoušejte jiný vstupní zdroj a ověřte, zda příznak přetrvává nebo zda je závadný zdroj. Snižte nastavení Kontrast. Pravděpodobně je nastavena příliš vysoká úroveň jasu vstupního zdrojového zařízení (například přehrávače DVD). Snižte úroveň jasu. Snižujte úroveň jasu, dokud černé části obrazu nebudou vypadat jako černé. Zkontrolujte připojení kabelů. Výstupní rozlišení videa počítače není podporováno tímto TV a nelze jej zobrazit. Podle pokynů v "Podporovaná rozlišení vstupního signálu počítače (D-sub/VGA)" na straně 36 a "Konfigurování odpovídajícího výstupního rozlišení v počítači" na straně 36 vyberte kompatibilní výstupní rozlišení v počítači a akci opakujte. Je nastaveno příliš vysoké výstupní rozlišení počítače. Nejvyšší přijatelné časování počítače je při 60 Hz. Pokud zobrazený obraz bliká nebo je nejasný, aktivujte funkci Aut. Nastav v nabídce Obrázek a nechte TV automaticky upravit nastavení obrazu. Zkontrolujte, zda nejsou baterie vloženy nesprávně. Zkontrolujte, zda baterie nejsou vybité. Zkontrolujte vaši vzdálenost a úhel od TV. Zkontrolujte, zda je dálkový ovladač správně namířen na okénko snímače dálkového ovládání TV. Zkontrolujte, zda se mezi dálkovým ovladačem a okénkem snímače dálkového ovládání nenachází žádná překážka. Zkontrolujte, zda na okénko snímače dálkového ovládání nedopadá silné fluorescenční světlo nebo přímé sluneční světlo. Zkontrolujte, zda se v okolí nenachází zařízení (počítač nebo osobní organizér, PDA), které vysílá infračervené signály, které by mohly rušit přenos signálu mezi dálkovým ovladačem a TV. Vypněte infračervenou funkci těchto zařízení. 38 Seznámení s TV
