REKULTIVACE HALDY DĚTSKÉ HŘIŠTĚ 1. ETAPA 11/ ÚVOD PRŮZKUMOVÁ ČÁST ROZBOROVÁ ČÁST NÁVRH REKULTIVACE HALDY...

Transkript

1 OBSAH: 1 ÚVOD PŘEHLED VÝCHOZÍCH PODKLADŮ PRŮZKUMOVÁ ČÁST PRŮZKUM SOUČASNÉHO STAVU ROZBOROVÁ ČÁST SOUČASNÝ STAV ZELENĚ NÁVRH REKULTIVACE HALDY NÁVRH KOMPOZIČNÍHO ŘEŠENÍ ETAPIZACE PROJEKTU NÁVRH REKULTIVACE 1. ETAPA POSLOUPNOST PRACÍ 2. ETAPA NÁVRH REKULTIVACE 2. ETAPA JEMNÁ MODELACE TERÉNU A PŘÍPRAVA STANOVIŠTĚ TECHNOLOGIE REALIZACE TRÁVNÍK POSLOUPNOST PRACÍ 2. ETAPA... 8 Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 1

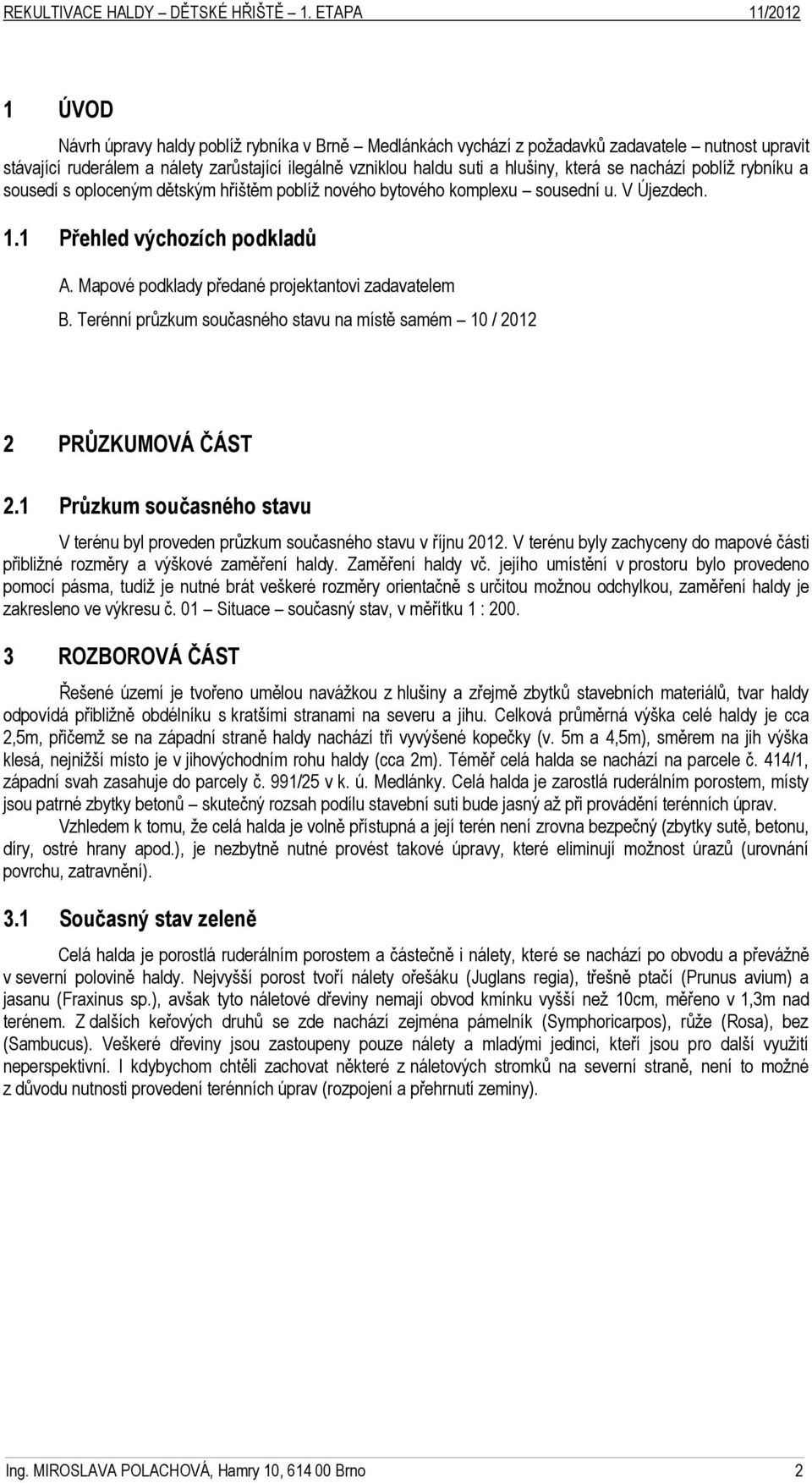

2 1 ÚVOD Návrh úpravy haldy poblíž rybníka v Brně Medlánkách vychází z požadavků zadavatele nutnost upravit stávající ruderálem a nálety zarůstající ilegálně vzniklou haldu suti a hlušiny, která se nachází poblíž rybníku a sousedí s oploceným dětským hřištěm poblíž nového bytového komplexu sousední u. V Újezdech. 1.1 Přehled výchozích podkladů A. Mapové podklady předané projektantovi zadavatelem B. Terénní průzkum současného stavu na místě samém 10 / PRŮZKUMOVÁ ČÁST 2.1 Průzkum současného stavu V terénu byl proveden průzkum současného stavu v říjnu V terénu byly zachyceny do mapové části přibližné rozměry a výškové zaměření haldy. Zaměření haldy vč. jejího umístění v prostoru bylo provedeno pomocí pásma, tudíž je nutné brát veškeré rozměry orientačně s určitou možnou odchylkou, zaměření haldy je zakresleno ve výkresu č. 01 Situace současný stav, v měřítku 1 : ROZBOROVÁ ČÁST Řešené území je tvořeno umělou navážkou z hlušiny a zřejmě zbytků stavebních materiálů, tvar haldy odpovídá přibližně obdélníku s kratšími stranami na severu a jihu. Celková průměrná výška celé haldy je cca 2,5m, přičemž se na západní straně haldy nachází tři vyvýšené kopečky (v. 5m a 4,5m), směrem na jih výška klesá, nejnižší místo je v jihovýchodním rohu haldy (cca 2m). Téměř celá halda se nachází na parcele č. 414/1, západní svah zasahuje do parcely č. 991/25 v k. ú. Medlánky. Celá halda je zarostlá ruderálním porostem, místy jsou patrné zbytky betonů skutečný rozsah podílu stavební suti bude jasný až při provádění terénních úprav. Vzhledem k tomu, že celá halda je volně přístupná a její terén není zrovna bezpečný (zbytky sutě, betonu, díry, ostré hrany apod.), je nezbytně nutné provést takové úpravy, které eliminují možnost úrazů (urovnání povrchu, zatravnění). 3.1 Současný stav zeleně Celá halda je porostlá ruderálním porostem a částečně i nálety, které se nachází po obvodu a převážně v severní polovině haldy. Nejvyšší porost tvoří nálety ořešáku (Juglans regia), třešně ptačí (Prunus avium) a jasanu (Fraxinus sp.), avšak tyto náletové dřeviny nemají obvod kmínku vyšší než 10cm, měřeno v 1,3m nad terénem. Z dalších keřových druhů se zde nachází zejména pámelník (Symphoricarpos), růže (Rosa), bez (Sambucus). Veškeré dřeviny jsou zastoupeny pouze nálety a mladými jedinci, kteří jsou pro další využití neperspektivní. I kdybychom chtěli zachovat některé z náletových stromků na severní straně, není to možné z důvodu nutnosti provedení terénních úprav (rozpojení a přehrnutí zeminy). Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 2

3 4 NÁVRH REKULTIVACE HALDY V rámci rekultivace haldy je uvažováno s využitím haldy pro dětské hřiště. Byly navrženy dvě varianty řešení hřiště s hrady a hřiště jako moře s lodí. Jako vítězná varianta bylo vybráno řešení s hrady. 4.1 Návrh kompozičního řešení Navrhované řešení vychází z následujícího funkčního členění prostoru: Nástupy ze čtyř stran Umístění lanovky a skluzavky na svah Využití v maximální míře stávající výškové členění haldy Možnost sáňkování Možnost posezení pod stromy Kompoziční řešení vychází z organických přírodních tvarů a ze stávajícího umístění tří kopečků. V prostoru haldy dětského hřiště jsou vytvořena místa pro posezení s výhledy do okolí. Nástupy na haldu hřiště jsou umožněny víceméně v rozích obdélníkové haldy, nástupy jsou umístěny tak, aby navazovaly na stávající vyšlapané stezky a křížení cest. Nástupy na haldu jsou řešeny dvěma způsoby, první možností je pozvolný nástup skrze zatravněnou rampu (zatravněný svah s mírnějším sklonem), druhá možnost jsou přírodní schody: Skluzavka na svahu je umístěna směrem k obytné části (je více pod dohledem obyvatel vzhledem k příp. aktivitám vandalů). Hlavním motivem tohoto řešení jsou dřevěné hrady, které jsou umístěné na severním a jižním pahorku. Na severním pahorku se nachází dřevěný hrádek z akátových palisád, hrádek tvoří v podstatě 2 stěny ve tvaru písmene U umístěné naproti sobě, v rámci palisád budou vytvořena okna s výhledy do okolí a na druhý hrad. Směrem na jih je možné překonat terénní sníženinu pomocí padacího mostu balanční mostek zavěšený na řetězech. Přes mostek se dostaneme na prostřední pahorek, který je ponechán volně zatravněný, nachází se zde lavička s výhledem do okolí (může mít půlkruhový tvar), a dále je sem umístěno dělo či dalekohled (dřevěná plastika). Směrem na jih je možné pokračovat přes síť zavěšenou nad vodním příkopem = sníženina v terénu, do vodního příkopu, který je na západní straně vymezen menší nízkou palisádou, jsou položeny opět velké balvany pro lezení dětí. Jižní pahorek je zastavěn palisádovým hradem ve tvaru spirály, směrem do středu terén postupně stoupá, v nejvyšším místě je umožněn skrze okýnka výhled do okolí. Poblíž severního hradu a prostředního pahorku se nachází posezení u stolu (stůl a dvě lavice). Podél východní strany haldy je umístěna lanovka (herní prvek pro děti) a na svah po pravé straně skluzavka široká skluzavka přímo na svahu, šířka cca 1m, tak aby se mohly sklouznout i dvě děti najednou. Navržené výsadby vzrostlé listnaté stromy jsou umístěny po obvodu horní hrany haldy a na severu při dolním okraji svahu, keřové výsadby se nachází pouze v dolní části svahu na okraji nástupních míst (zdůraznění vstupů). Po stranách (směr východ a západ) jsou ponechány svahy volné pro sáňkování či bobování). Výsadby stromů budou provedeny pouze s podchodnou výškou tak, aby stromy dotvářely kulisu prostoru, vytvářely stín, ale prostorově umožnily využívat celou plochu. Rostliny budou vycházet z přirozených podmínek Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 3

4 prostředí (přírodě blízké druhy a jejich kultivary). Veškeré výsadby budou koncipovány tak, aby hřiště bylo zajímavé v průběhu celého roku (barva olistění na podzim, plody, kvetení, barva výhonů). Výsadby jsou navrženy velmi umírněně a celá halda je tvořena hlavně volnou zatravněnou plochou, která je zajímavě výškově členěna tak, aby si zde děti mohly vytvářet vlastní hry a rozvíjet fantazii, k čemuž napomáhají drobné dřevěné stavby na kopečcích. Vhled staveb přírodní akátové palisády dává možnost vymýšlet různá funkční využití v rámci her. Palisádové řešení hradů vzhled hradů může vypadat podobně jako na obrázcích: Alternativou tomuto řešení je umístění hotových certifikovaných prvků hradů, příp. prvků vytvořených na míru firmou, která se dětskými hřišti zabývá (atypické realizace), např.: Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 4

5 Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 5

6 Existují i herní prvky, hrad či loď, jejichž součástí je i lanovka: Použitím hotových herních prvků je zjednodušena realizace, avšak hotové prvky jsou zpravidla funkčně příliš jednoznačné a rozvoj fantazie dětí se zde uskutečňuje v menší míře. Navržené terénní úpravy jsou zohledněny pro variantu dvou dřevěných hradů vytvořených na míru pro dané prostory. Návrh studie vybrané varianty s hrady je zakreslena ve výkresové části. 4.2 Etapizace projektu Z důvodu možnosti realizace terénních úprav ještě do konce roku 2012 je celá rekultivace haldy rozdělena do tří etap: 1. etapa - budou provedeny hrubé terénní úpravy a modelace terénu 2. etapa - bude provedeno jemné doladění terénu a zatravnění haldy 3. etapa - bude provedena výsadba dřevin a vybavení mobiliářem a herními prvky PD. Součástí této části dokumentace je 1. a 2. etapa, třetí etapa bude podrobně rozpracována v samostatné Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 6

7 5 NÁVRH REKULTIVACE 1. ETAPA V rámci 1. etapy budou provedeny hrubé terénní úpravy. Nejdříve proběhne odstranění náletových dřevin a ruderálního porostu. Následně bude provedena modelace terénu hrubé terénní úpravy na ploše celé haldy, bude odstraněna a dosypána hlušina/zemina dle požadovaných výšek budoucího terénu a přerovnání stávající zeminy do hloubky prům. 0,5m. Celkem se jedná o odkopávky cca 67,4 m 3, dosypávky cca 65,4 m 3, rozpojení a přehrnutí do hloubky cca 0,5m bude provedeno na ploše cca 1478 m 2. Z celkové rozlohy cca 1478 m 2 se jedná o úpravy cca 513 m 2 v rovině, cca 847 m 2 na svahu 1:5 až 1:2 a cca 79 m 2 na svahu vyšším než 1:2. Z haldy budou odstraněny veškeré zbytky stavebních sutí (betony apod.) a kameny (v rámci přerovnávané zeminy do hloubky min. 0,5m). V rámci provádění terénních úprav bude halda průběžně hutněna. V rámci odstranění části haldy (dle navrhovaného výškového řešení) - pro případ nutnosti je dobré ponechat část odstraněné hlušiny/zeminy z hrubých terénních úprav na místě na dočasné deponii, aby mohla být hlušina doplněna nazpět v případě, že se zde bude nacházet velké množství suti k odstranění. Návrh terénních úprav situace je zakreslena ve výkrese č. 02, vzorové řezy terénem ve výkrese č Posloupnost prací 2. etapa Realizační práce je nutné rozdělit do několika po sobě jdoucích operací, aby bylo dosaženo maximálního účinku zamýšlených opatření. Posloupnost prací: Odstranění ruderálního porostu a náletů Provedení hrubých terénních úprav - modelace terénu na požadované výšky Rozrušení přerovnání stávající hlušiny/zeminy do hloubky 0,5m, odstranění zbytků stavební suti a kamenů Průběžné hutnění haldy Následuje sadovnická příprava stanoviště pro osetí trávníkem (urovnání terénu, doplnění ornice, odplevelení, rytí apod.) tyto práce jsou součástí 2. etapy rekultivace haldy. 6 NÁVRH REKULTIVACE 2. ETAPA V rámci 2. etapy bude provedeno doladění terénu, příprava stanoviště a zatravnění celé haldy o rozloze cca 1478 m Jemná modelace terénu a příprava stanoviště V rámci provedení terénních úprav bude zjištěna kvalita zeminy, z čehož vyplyne nutnost navršení kvalitní ornice v min. tloušťce cca 10cm. V případě nutnosti bude na ulehlou upravenou haldu v jarních měsících navršena vrstva kvalitní ornice celkem se jedná o cca 147,8 m 3 ornice. Pokud ornice nebude potřeba, následuje rozrušení půdy rotavátorem s doplněním hnojiva, plošná úprava terénu s urovnáním. Po vzejití plevelů se celá plocha 2x chemicky ošetří postřikem Roundup a po jeho rozložení v půdě může dojít k dalšímu obdělání plochy frézováním a hrabáním. Po provedení této přípravy stanoviště bude provedeno zatravnění haldy osevem. 6.2 Technologie realizace trávník Na připravených plochách se provede obdělání půdy hrabáním. Založení trávníku bude provedeno výsevem na ploše cca 1478 m 2 (cca 20g osiva/m 2 ), osivo se zapraví do půdy záseky. Následuje zaválení celé plochy a její zalití. Vhodné období pro zakládání trávníku je duben až květen a konec srpna až září. Doporučujeme použít sportovně rekreační směsi. Z celkové rozlohy cca 1478 m 2 bude 443 m 2 založeno v rovině, cca 749 m 2 ve svahu 1:5 až 1:2 a cca 143 m 2 na svahu větším než 1:2. Na příkrých svazích bude trávník založen pomocí zatravňovací textilie, jedná se o plochu cca 143 m 2. Plochy trávníku budou založeny podle obvyklých technologií na předem upravené ploše. Příprava půdy bude provedena v souladu s ČSN DIN Sadovnictví a krajinářství Práce s půdou a založení travnatých ploch podle ČSN DIN Sadovnictví a krajinářství Zakládání trávníků. Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 7

8 Podrobný popis vhodné technologie zakládání trávníku výsevem: Vhodné období pro zakládání trávníku je duben až květen a konec srpna až září. Před započetím výsevu je nutné pozemek důkladně odplevelit Roundupem v množství ml/100m 2 /1l vody. Předpokladem úspěšného hubení vytrvalých hluboko zakořeněných plevelů je vytvoření dostatečné plochy listů v době postřiku, aby se zabezpečil co největší příjem účinné látky do rostlin. Ochranná lhůta, po kterou herbicid účinkuje a postupně se biologicky rozkládá v půdě je 21 dní. Další práce je vhodné provádět až po uplynutí této doby. Poté opět rozrušíme půdu kultivátorem nebo rytím a rotavátorováním a uhrabáním připravíme plochu na setí. Pokud je to nutné, plochu na trávník vylehčíme přidáním písku a zlepšíme půdní podmínky přidáním kompostu (cca 5-10cm na celou plochu dle stavu stávající ornice), pak vše důkladně promícháme rotavátorem a uhrabeme. Po výsevu rozhozem konkrétní směsi v množství 0,5 kg na 25 m 2 (20 g/m 2 ) následuje obdělání půdy hrabáním zapravení osiva záseky a obdělání půdy válením. Na závěr je třeba zasetou plochu opatrně zavlažit a v průběhu 2-3 týdnů dbát na to, aby klíčící semena nevyschla. První kosení probíhá v době, kdy trávy dorostou do výšky 7-10 cm. Nejvhodnější je provést první sekání kosou, aby nedošlo k vytrhání celých trsů. Později tráva zesílí a je možné používat sekačku. Standardní údržba trávníku Rekreační trávník bude užíván nepříliš intenzivně, vhodné je kosení 1x týdně, tzn. jakmile tráva naroste o 1,5 2,5 cm nad požadovanou úroveň, což v podmínkách menší obce a jeho polohy na okraji není reálné, nutné kosení je min. 5x / vegetační období. Hnojení je důležité nejen pro růst trávníku, ale také pro jeho zabarvení, odolnost vůči sešlapávání, přezimování a vývin kořenů. Proto je vhodné mladý trávník 1x ročně přihnojovat (např. vodorozpustným krystalickým hnojivem). Hnojení plnosložkovým hnojivem NPK se doporučuje na začátku vegetace a v září v množství přibližně 10g/m 2. V průběhu vegetace hnojíme ledkem amonným nebo ledkem vápenatým. Zejména u hnojiv s vyšším obsahem dusíku je třeba dávkovat velmi opatrně a pamatovat na zásadu, že lepší je hnojit častěji v menších dávkách než nárazově vyšším množstvím trávník by mohl být spálen. Hnojivo je třeba rozhodit pečlivě, jakékoliv nepravidelnosti se projeví v odlišném růstu trav. Stávající trávníková plocha by měla být při trvajícím suchu 1-2 x týdně důkladně do hloubky 10-15cm zavlažena. Ideální dobou pro závlahu je večer nebo časné ráno, aby se zamezilo nadměrnému vypařování. Zde naopak platí zásada, že je lepší provádět zálivku méně často, ale vydatněji. Také po hnojení je vhodné trávník zavlažit. Pro nejméně jeden rok starý trávník je vhodná vertikutace prořezání trávníku, při které soustava vertikálně pracujících nožů kypří zeminu do hloubky 0,5 cm. Tento pracovní proces je důležitý z hlediska zabránění zplstnatění trávníku (nahromaděné ústřižky trav) a následným problémům. Vertikutaci je vhodné provádět na jaře nebo v plném létě (cca 1 x za dva roky) a musí jí předcházet pokosení trávníku. Na podzim se z trávníku shrabe listí. 6.3 Posloupnost prací 2. etapa Realizační práce je nutné rozdělit do několika po sobě jdoucích operací, aby bylo dosaženo maximálního účinku zamýšlených opatření. Posloupnost prací: Jemná modelace terénu Příprava stanoviště Zatravnění Ing. MIROSLAVA POLACHOVÁ, Hamry 10, Brno 8
