Seřizování nástrojů na CNC EMCO Turn E-120 P
|
|
- Richard Miloš Němeček
- před 7 lety
- Počet zobrazení:
Transkript
1 Tento materiál vznikl jako součást projektu EduCom, který je spolufinancován Evropským sociálním fondem a státním rozpočtem ČR. Seřizování nástrojů na CNC EMCO Turn E-120 P Technická univerzita v Liberci Systémy CAD/CAM Technická univerzita v Liberci a partneři Preciosa, a.s. a TOS Varnsdorf a.s. TU v Liberci
2 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Obsah cvičení Seznámení s ovládacím panelem stroje Postup zadávání korekcí na stroji textový popis Nastavení optiky a referenčního nástroje Seřízení výrobního nástroje Procvičení seřízení Seřízení nástrojů na stroji NEXT 2
3 Ovládací panel NEXT 3
4 Display Tlačítka volby režimů Adresová klávesnice Numerická klávesnice Hlavní vypínač Zadávací klávesy Zapnutí pohonů % ovládání posuvů Softwarové klávesy Směrové Ovládání klávesy posuvů vřetene TOTAL STOP NEXT 4

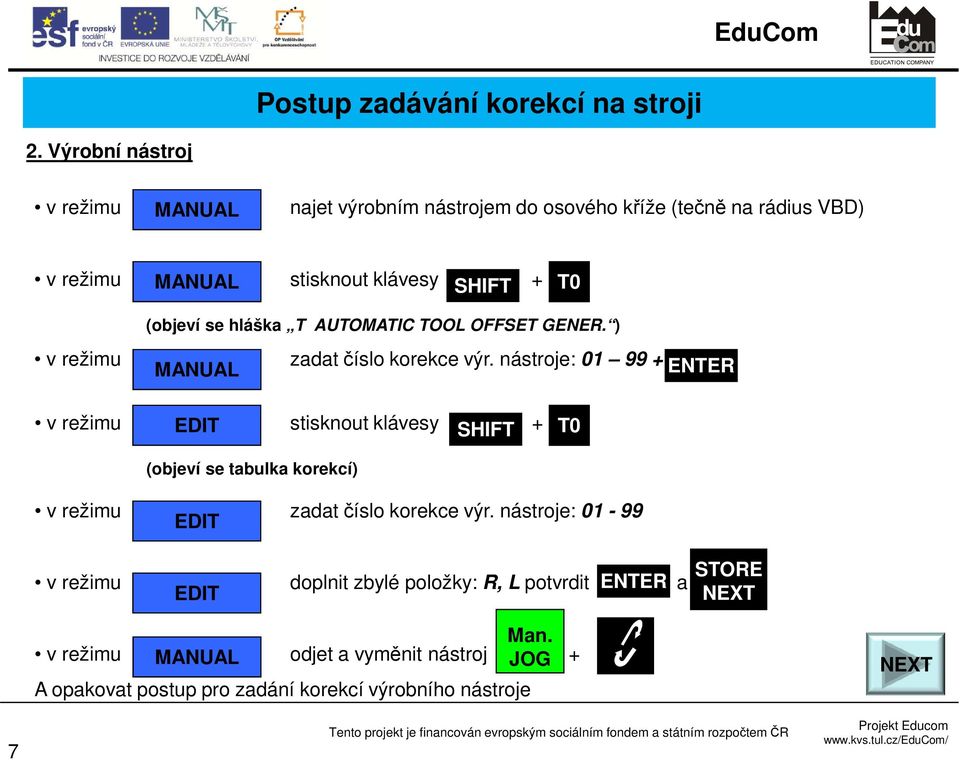

5 Postup zadávání korekcí na stroji textový popis NEXT 5
6 Postup zadávání korekcí na stroji 1. Referenční nástroj v režimu najet referenčním nástrojem na dotyk MANUAL v režimu MANUAL stisknout klávesy SHIFT + T0 (objeví se hláška T AUTOMATIC TOOL OFFSET GENER. ) v režimu zadat číslo korekce ref. nástroje: 00 + MANUAL ENTER v režimu odjet a vyměnit nástroj Man. + MANUAL JOG NEXT 6
7 Postup zadávání korekcí na stroji 2. Výrobní nástroj v režimu najet výrobním nástrojem do osového kříže (tečně na rádius VBD) MANUAL v režimu MANUAL stisknout klávesy SHIFT + T0 (objeví se hláška T AUTOMATIC TOOL OFFSET GENER. ) v režimu zadat číslo korekce výr. nástroje: MANUAL ENTER v režimu stisknout klávesy + EDIT SHIFT T0 (objeví se tabulka korekcí) v režimu zadat číslo korekce výr. nástroje: EDIT v režimu doplnit zbylé položky: R, L potvrdit ENTER a EDIT STORE NEXT 7 Man. v režimu MANUAL odjet a vyměnit nástroj JOG +. A opakovat postup pro zadání korekcí výrobního nástroje NEXT
8 Nastavení optiky a referenčního nástroje NEXT 8
9 Klikni ZDE 9
10 MANUAL najet referenčním nástrojem do osového kříže 10

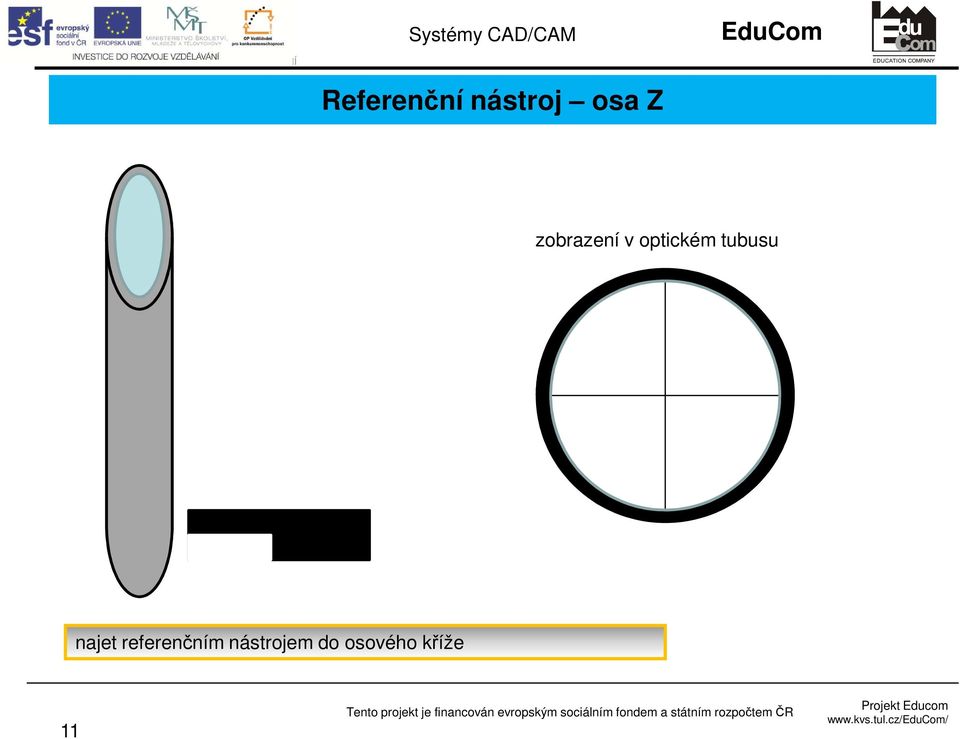

11 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Referenční nástroj osa Z zobrazení v optickém tubusu najet referenčním nástrojem do osového kříže 11
12 najet referenčním nástrojem do osového kříže 12
13 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Referenční nástroj osa X najet referenčním nástrojem do osového kříže 13

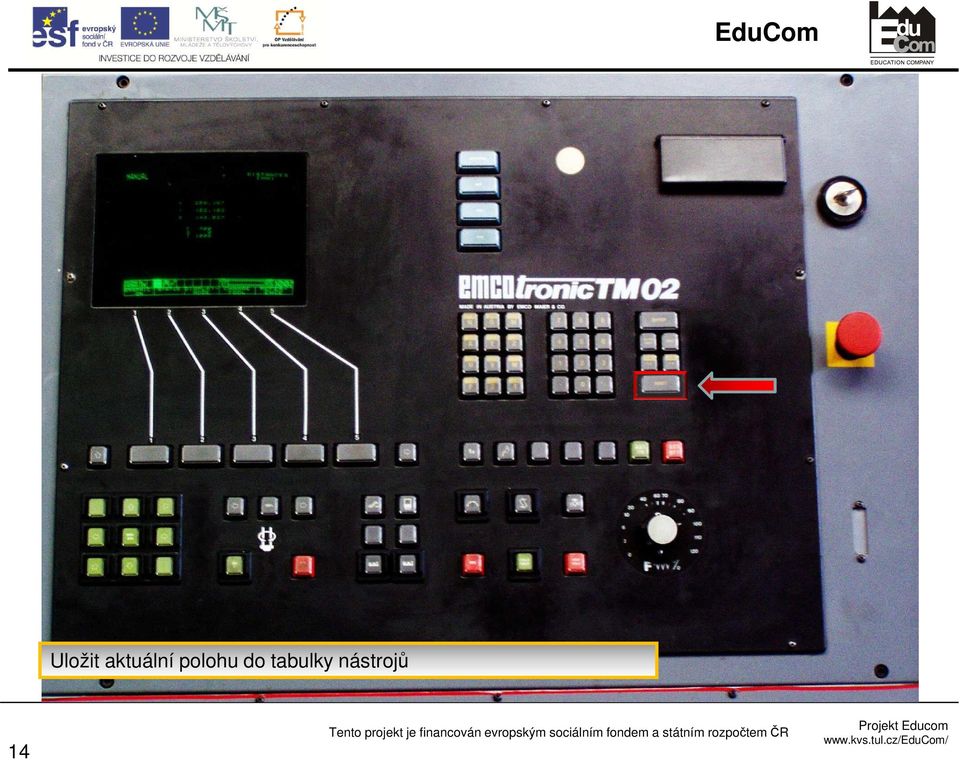

14 Uložit aktuální polohu do tabulky nástrojů 14

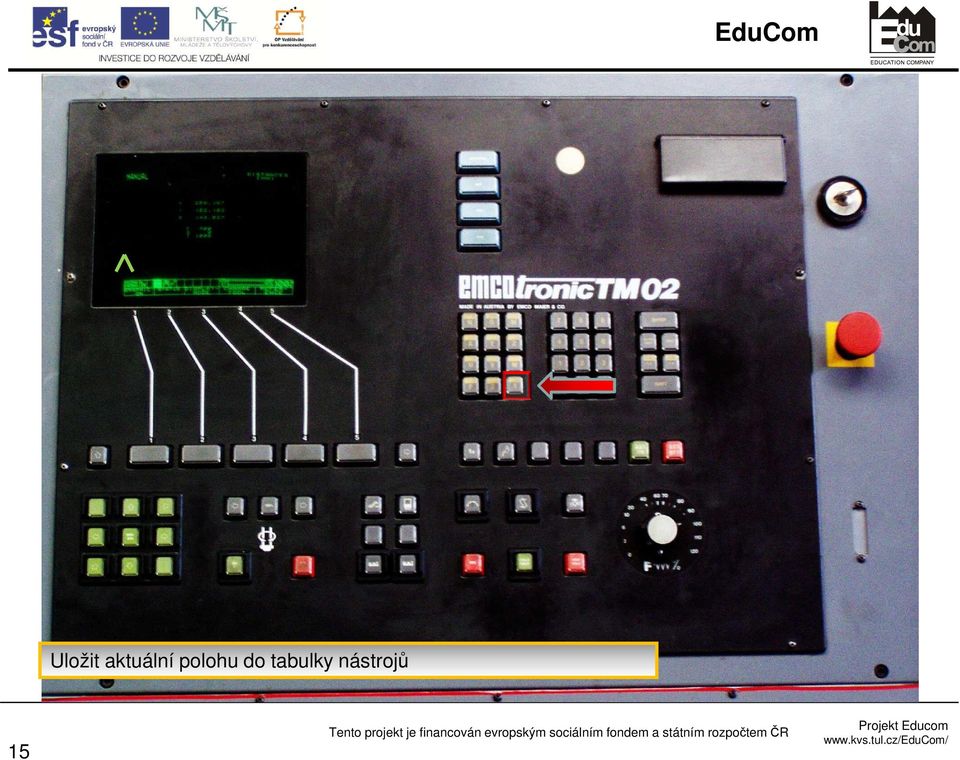

15 Uložit aktuální polohu do tabulky nástrojů 15

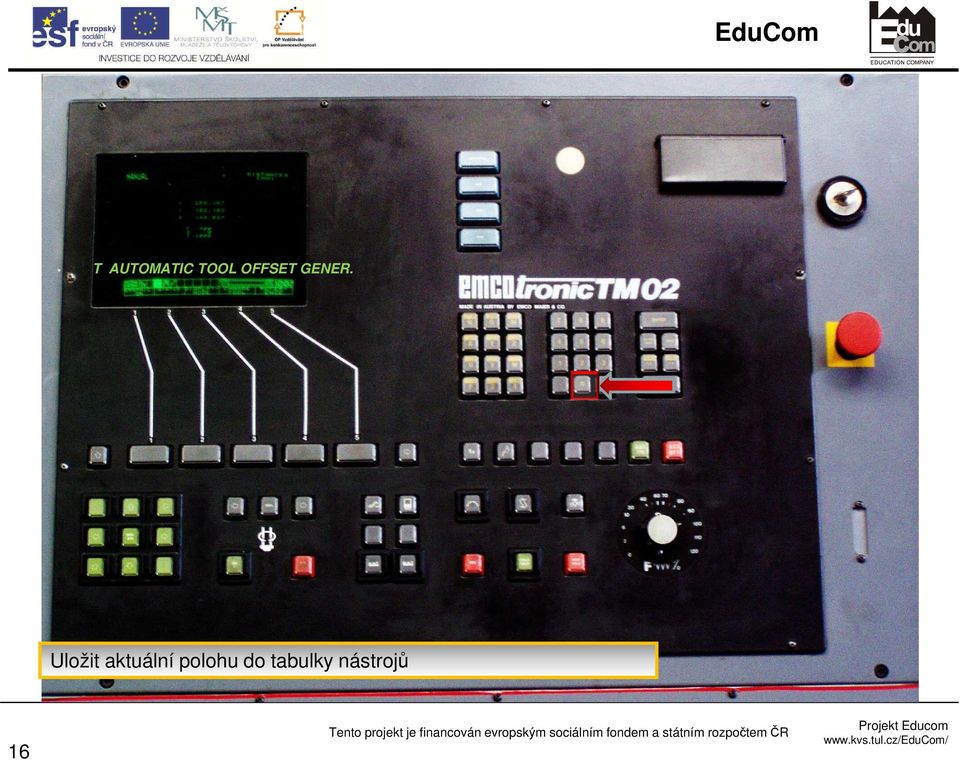

16 T AUTOMATIC TOOL OFFSET GENER. Uložit aktuální polohu do tabulky nástrojů 16
17 0 Uložit aktuální polohu do tabulky nástrojů 17
18 00 Uložit aktuální polohu do tabulky nástrojů 18
19 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Odjet nástrojem stranou v osách X a Z Otočit nástrojovou hlavou, nastavit další nástroj do pracovní pozice a postup opakovat. NEXT 19
20 Otočení nástrojové hlavy; Stisknout společně s tlačítkem Man. JOG 20
21 Postup seřízení výrobního nástroje NEXT 21
22 najet výrobním nástrojem do osového kříže (tečně na rádius VBD) 22
23 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Výrobní nástroj osa Z najet výrobním nástrojem do osového kříže (tečně na rádius VBD) 23
24 najet výrobním nástrojem do osového kříže (tečně na rádius VBD) 24
25 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Výrobní nástroj osa X najet výrobním nástrojem do osového kříže (tečně na rádius VBD) 25
26 Uložit aktuální polohu do tabulky nástrojů 26
27 Uložit aktuální polohu do tabulky nástrojů 27
28 T AUTOMATIC TOOL OFFSET GENER. Uložit aktuální polohu do tabulky nástrojů 28
29 T 0 Uložit aktuální polohu do tabulky nástrojů 29
30 T 02 Uložit aktuální polohu do tabulky nástrojů 30
31 Editovat a doplnit údaje v tabulce nástrojů 31
32 EDIT Editovat a doplnit údaje v tabulce nástrojů 32
33 EDIT Editovat a doplnit údaje v tabulce nástrojů 33
34 EDIT Zadat pozici v tabulce korekcí 34
35 . Editovat a doplnit údaje v tabulce nástrojů 35
36 0 Zadat pozici v tabulce korekcí 36
37 02 Zadat pozici v tabulce korekcí 37
38 Editovat tyto dva parametry Klávesou Enter pouze potvrdit skutečnou délku nástroje v ose X 38
39 Klávesou Enter pouze potvrdit skutečnou délku nástroje v ose Z 39
40 Změnit z na skutečný rádius špičky nástroje Editovat poloměr špičky nástroje / rádius VBD 40
41 Změnit z 0 na skutečnou polohu ostří nástroje Editovat polohu ostří nástroje a pokračovat klávesou Store Next 41
42 Přepnout se do režimu Manual 42
43 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Odjet nástrojem stranou v osách X a Z Otočit nástrojovou hlavou, nastavit další nástroj do pracovní pozice a postup opakovat. NEXT 43
44 MANUAL Otočení nástrojové hlavy; Stisknout společně s tlačítkem Man. JOG 44
45 2. Výrobní nástroj EduCom Postup zadávání korekcí na stroji v režimu najet výrobním nástrojem do osového kříže (tečně na rádius VBD) MANUAL v režimu MANUAL stisknout klávesy SHIFT + T0 (objeví se hláška T AUTOMATIC TOOL OFFSET GENER. ) v režimu zadat číslo korekce výr. nástroje: MANUAL ENTER v režimu stisknout klávesy + EDIT SHIFT T0 (objeví se tabulka korekcí) v režimu zadat číslo korekce výr. nástroje: EDIT v režimu doplnit zbylé položky: R, L potvrdit ENTER a EDIT STORE NEXT 45 Man. v režimu MANUAL odjet a vyměnit nástroj JOG +. A opakovat postup pro zadání korekcí výrobního nástroje NEXT
46 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Pokud chcete postup opakovat klikněte ZDE: REPEAT Ukončení prezentace ZDE: END 46
47 Následuje seřízení nástrojů na stroji NEXT 47
48 Systémy CAD/CAM EduCom INVESTICE DO ROZVOJE VZDĚLÁVÁNÍ Děkuji za pozornost Toto cvičení bylo inovováno v rámci projektu EduCom CZ.1.07/2.2.00/ EduCom - Inovace studijních programů s ohledem na požadavky a potřeby průmyslové praxe zavedením inovativního vzdělávacího systému "Výukový podnik" 48
