1 Příloha č. 4 - Technická specifikace SUSEN - Smyčka CO2 a HTHL - Ventily na běžné parametry 1. Popis zařízení: Předmětem dodávky jsou ventily pro experimentální smyčky CO2 a HTHL projektované v rámci projektu SUSEN. Jedná se o kulové, uzavírací, pojistné, zpětné a regulační ventily řízené ručně nebo elektricky. Součástí dodávky budou i pohony u elektricky řízených ventilů. Všechny ventily musí vydržet podtlak 0,1 MPa (vyjímkou jsou ventily pro vodní a olejový chladicí okruhy). Použité materiály tlakově namáhaných částí ventilů musí splňovat požadavky ATEST 3.1 ČSN EN 10204, pokud není uvedeno jinak, tyto atesty jsou součástí dodávky. U materiálu ventilů, které budou k potrubí přivařeny, musí být zaručena svařitelnost. Připojovací rozměry ventilů (typ spoje - přivařovací) nemusí být shodné s rozměry připojovacího potrubí, avšak musí být zaručena kvalita svaru z hlediska pevnosti, vnitřních napětí a těsnosti. Spoje se zářeznými kroužky musí i při opakované montáži splňovat požadavky na těsnost < Pa.m 3 /s při přetlaku 1 bar. Kupující v zadávacím řízení poptal dodávku zařízení vyhovujících následujícím technickým požadavkům a prodávající ke splnění závazků ze Smlouvy Kupujícímu dodá zařízení: Číslo Technické a funkční vlastnosti Požadovaná hodnota Garantovaná hodnota Technické požadavky na Ventily Položky požadovaného systému 15 Kulový ventil 16 Regulační ventil 17 Regulační ventil 18 Zpětný ventil 19 Uzavírací ventil 20 Zpětná klapka 36 Uzavírací ventil 41 Zpětná klapka 42 Redukční ventil 46 Uzavírací ventil 47 Uzavírací ventil 48 Zpětný ventil 49 Zpětný ventil 50 Regulační ventil 51 Pojistný ventil 52 Regulační ventil Požadavky na položku č. 15: Kulový ventil 1 Typ ventilu kulový 2 Počet kusů 2 3 Název pracovní látky H20 8 Rozměr připojovacího potrubí [mm] ø36x2 11 Druh ucpávky bez ucp. 12 Provedení ventilu přímé 13 Typ pohonu ruční Požadavky na položku č. 16: Regulační ventil 1 Typ ventilu regulační s kuželkou 2 Počet kusů 2 3 Název pracovní látky H20 7 Materiál potrubí 8 Rozměr připojovacího potrubí [mm] ø20x2

Jedná se o kulové, uzavírací, pojistné, zpětné a regulační ventily řízené ručně nebo elektricky. Součástí dodávky budou i pohony u elektricky řízených ventilů.

2 12 Provedení ventilu přímé 13 Charakteristika ventilu lineární 14 Druh pohonu elektrický 15 Napájecí napětí pohonu 230 V, 50 Hz 16 Ovládací napětí pohonu zavírací armatury 230 V, 50 Hz 17 Zpětná signalizace koncových poloh armatury ZAV/OTV - sig. napětí (dvoubitové snímání) 230 V, 50 Hz Zpětná signalizace polohy spojitě řízené armatury (nebo armatury s mezipolohou) - spojité 4 až 20 ma 18 ukazování polohy: výstupní proud 19 Řídící signál pro spojitě řízené aramatury - proud: 4 až 20 ma 20 Signalizace poruch hlášení: sig. napětí 230 V, 50 Hz Požadavky na položku č. 17: Regulační ventil 1 Typ ventilu regulační s kuželkou 3 Název pracovní látky H20 6 Maximální průtok [kg/s] min. 1 vyplní uchazeč 8 Rozměr připojovacího potrubí [mm] ø20x2 12 Provedení ventilu přímé 13 Charakteristika ventilu lineární 14 Druh pohonu ruční regulace Požadavky na položku č. 18: Zpětný ventil 1 Typ ventilu zpětný 3 Název pracovní látky H20 8 Rozměr připojovacího potrubí [mm] ø36x2 11 Druh ucpávky bez ucp. 12 Provedení ventilu přímé Požadavky na položku č. 19: Uzavírací ventil 1 Typ ventilu uzavírací s kuželkou 2 Počet kusů 2 3 Název pracovní látky olej 4 Maximální teplota [ C] min. 150 vyplní uchazeč 6 Maximální průtok [kg/s] min. 3,5 vyplní uchazeč 8 Rozměr připojovacího potrubí [mm] ø44x2 12 Provedení ventilu přímé

napětí (dvoubitové snímání) 230 V, 50 Hz Zpětná signalizace polohy spojitě řízené armatury (nebo armatury s mezipolohou) - spojité 4 až 20 ma 18 ukazování polohy: výstupní proud 19 Řídící signál pro

3 13 Typ pohonu ruční Požadavky na položku č. 20: Zpětná klapka 1 Typ ventilu zpětný 3 Název pracovní látky olej 4 Maximální teplota [ C] min. 150 vyplní uchazeč 6 Maximální průtok [kg/s] min. 3,5 vyplní uchazeč 8 Rozměr připojovacího potrubí [mm] ø44x2 10 Materiál tělesa ventilu vyplní uchazeč 11 Druh ucpávky bez ucp. 12 Provedení ventilu přímé Požadavky na položku č. 36: Uzavírací ventil 1 Typ ventilu uzavírací s kuželkou 2 Počet kusů 13 3 Název pracovní látky He, N2, O2, H2, CO 5 Minimální rozsah pracovního tlaku [MPa] od 0 do 1 vyplní uchazeč 7 Rozměr připojovacího potrubí [mm] ø6x1 8 Typ spoje spoj se zářeznými kroužky 11 Provedení ventilu přímé 12 Typ pohonu ruční Požadavky na položku č. 41: Zpětná klapka 1 Typ ventilu zpětný 3 Název pracovní látky vzduch 5 Minimální rozsah pracovního tlaku [MPa] od 0 do 0,2 vyplní uchazeč 7 Rozměr připojovacího potrubí [mm] ø33,7x2,6 8 Typ spoje šroubení 10 Druh ucpávky bez ucp. 11 Provedení ventilu přímé Požadavky na položku č. 42: Redukční ventil 1 Typ ventilu redukční s kuželkou 3 Název pracovní látky vzduch 5 Minimální rozsah pracovních tlaků [MPa]- výstup od 0 do 0,5 vyplní uchazeč 6 Minimální rozsah pracovního tlaku [MPa] od 0 do 1 vyplní uchazeč 8 Rozměr připojovacího potrubí [mm] ø6x1 9 Typ spoje spoj se zářeznými kroužky 11 Druh ucpávky bez ucp.

36: Uzavírací ventil 1 Typ ventilu uzavírací s kuželkou 2 Počet kusů 13 3 Název pracovní látky He, N2, O2, H2, CO 5 Minimální rozsah pracovního tlaku [MPa] od 0 do 1 vyplní uchazeč 7 Rozměr

4 12 Provedení ventilu přímé 13 Druh pohonu ruční Požadavky na položku č. 46: Uzavírací ventil 1 Typ ventilu kulový 2 Počet kusů 14 7 Rozměr připojovacího potrubí [mm] ø12x1,5 8 Typ spoje spoj se zářeznými kroužky 10 Provedení ventilu přímé 11 Typ pohonu ruční Požadavky na položku č. 47: Uzavírací ventil 1 Typ ventilu kulový 2 Počet kusů 10 7 Rozměr připojovacího potrubí [mm] ø25x2 8 Typ spoje přivařovací 10 Provedení ventilu přímé 11 Typ pohonu ruční Požadavky na položku č. 48: Zpětný ventil 1 Typ ventilu zpětný 2 Počet kusů 4 7 Rozměr připojovacího potrubí [mm] ø25x2 8 Typ spoje přivařovací 10 Druh ucpávky bez ucp. 11 Provedení ventilu přímé Požadavky na položku č. 49: Zpětný ventil 1 Typ ventilu zpětný 6 Materiál potrubí 7 Rozměr připojovacího potrubí [mm] ø12x1,5 8 Typ spoje spoj se zářeznými kroužky 10 Druh ucpávky bez ucp. 11 Provedení ventilu přímé Požadavky na položku č. 50: Regulační ventil

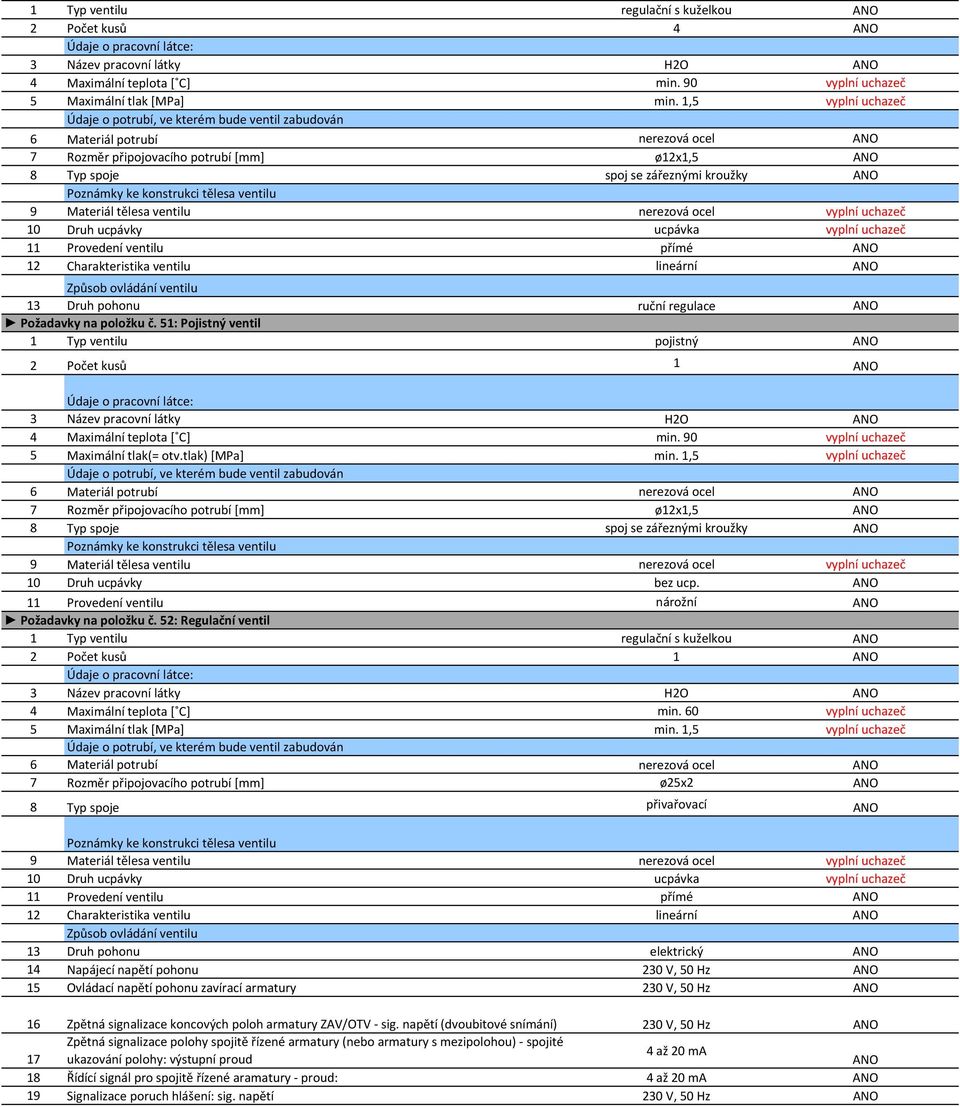

5 1 Typ ventilu regulační s kuželkou 2 Počet kusů 4 7 Rozměr připojovacího potrubí [mm] ø12x1,5 8 Typ spoje spoj se zářeznými kroužky 11 Provedení ventilu přímé 12 Charakteristika ventilu lineární 13 Druh pohonu ruční regulace Požadavky na položku č. 51: Pojistný ventil 1 Typ ventilu pojistný 5 Maximální tlak(= otv.tlak) [MPa] min. 1,5 vyplní uchazeč 7 Rozměr připojovacího potrubí [mm] ø12x1,5 8 Typ spoje spoj se zářeznými kroužky 10 Druh ucpávky bez ucp. 11 Provedení ventilu nárožní Požadavky na položku č. 52: Regulační ventil 1 Typ ventilu regulační s kuželkou 4 Maximální teplota [ C] min. 60 vyplní uchazeč 7 Rozměr připojovacího potrubí [mm] ø25x2 8 Typ spoje přivařovací 11 Provedení ventilu přímé 12 Charakteristika ventilu lineární 13 Druh pohonu elektrický 14 Napájecí napětí pohonu 230 V, 50 Hz 15 Ovládací napětí pohonu zavírací armatury 230 V, 50 Hz 16 Zpětná signalizace koncových poloh armatury ZAV/OTV - sig. napětí (dvoubitové snímání) 230 V, 50 Hz Zpětná signalizace polohy spojitě řízené armatury (nebo armatury s mezipolohou) - spojité 4 až 20 ma 17 ukazování polohy: výstupní proud 18 Řídící signál pro spojitě řízené aramatury - proud: 4 až 20 ma 19 Signalizace poruch hlášení: sig. napětí 230 V, 50 Hz

1,5 vyplní uchazeč 7 Rozměr připojovacího potrubí [mm] ø12x1,5 8 Typ spoje spoj se zářeznými kroužky 10 Druh ucpávky bez ucp. 11 Provedení ventilu nárožní Požadavky na položku č.
