NÁVOD K OBSLUZE Obj. č.:

Transkript

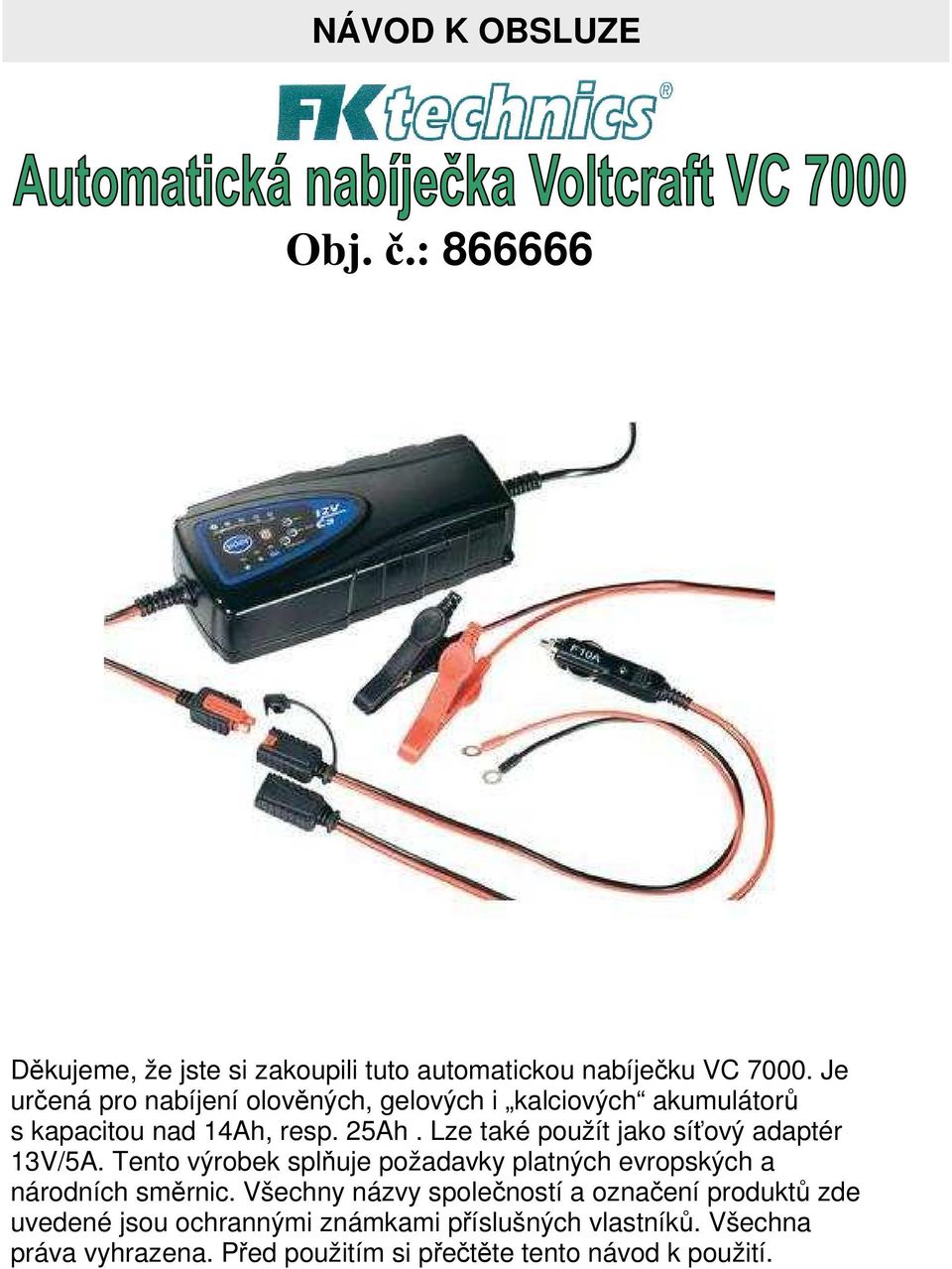

1 NÁVOD K OBSLUZE Obj. č.: Děkujeme, že jste si zakoupili tuto automatickou nabíječku VC Je určená pro nabíjení olověných, gelových i kalciových akumulátorů s kapacitou nad 14Ah, resp. 25Ah. Lze také použít jako síťový adaptér 13V/5A. Tento výrobek splňuje požadavky platných evropských a národních směrnic. Všechny názvy společností a označení produktů zde uvedené jsou ochrannými známkami příslušných vlastníků. Všechna práva vyhrazena. Před použitím si přečtěte tento návod k použití.

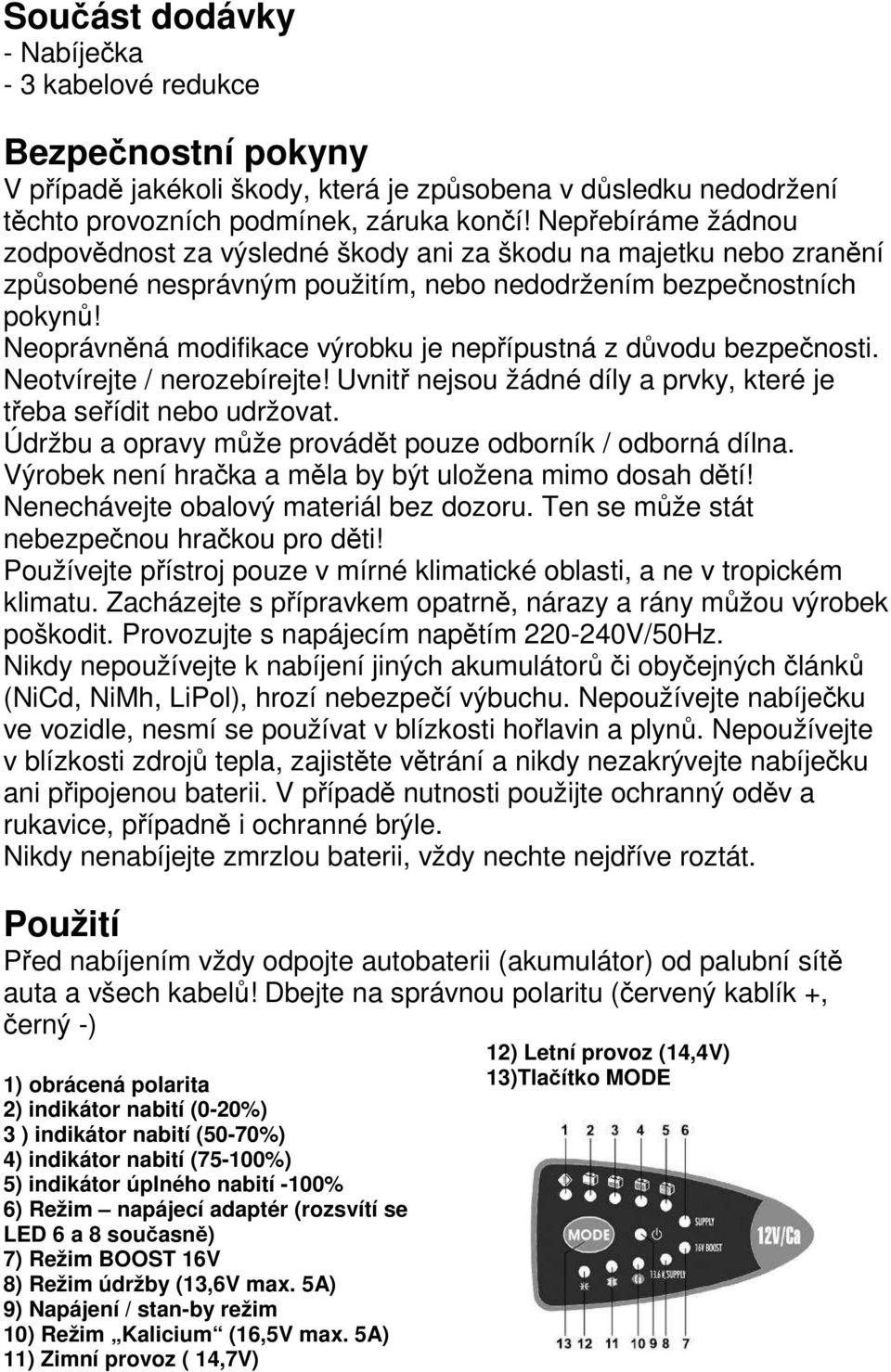

2 Součást dodávky - Nabíječka - 3 kabelové redukce Bezpečnostní pokyny V případě jakékoli škody, která je způsobena v důsledku nedodržení těchto provozních podmínek, záruka končí! Nepřebíráme žádnou zodpovědnost za výsledné škody ani za škodu na majetku nebo zranění způsobené nesprávným použitím, nebo nedodržením bezpečnostních pokynů! Neoprávněná modifikace výrobku je nepřípustná z důvodu bezpečnosti. Neotvírejte / nerozebírejte! Uvnitř nejsou žádné díly a prvky, které je třeba seřídit nebo udržovat. Údržbu a opravy může provádět pouze odborník / odborná dílna. Výrobek není hračka a měla by být uložena mimo dosah dětí! Nenechávejte obalový materiál bez dozoru. Ten se může stát nebezpečnou hračkou pro děti! Používejte přístroj pouze v mírné klimatické oblasti, a ne v tropickém klimatu. Zacházejte s přípravkem opatrně, nárazy a rány můžou výrobek poškodit. Provozujte s napájecím napětím V/50Hz. Nikdy nepoužívejte k nabíjení jiných akumulátorů či obyčejných článků (NiCd, NiMh, LiPol), hrozí nebezpečí výbuchu. Nepoužívejte nabíječku ve vozidle, nesmí se používat v blízkosti hořlavin a plynů. Nepoužívejte v blízkosti zdrojů tepla, zajistěte větrání a nikdy nezakrývejte nabíječku ani připojenou baterii. V případě nutnosti použijte ochranný oděv a rukavice, případně i ochranné brýle. Nikdy nenabíjejte zmrzlou baterii, vždy nechte nejdříve roztát. Použití Před nabíjením vždy odpojte autobaterii (akumulátor) od palubní sítě auta a všech kabelů! Dbejte na správnou polaritu (červený kablík +, černý -) 1) obrácená polarita 2) indikátor nabití (0-20%) 3 ) indikátor nabití (50-70%) 4) indikátor nabití (75-100%) 5) indikátor úplného nabití -100% 6) Režim napájecí adaptér (rozsvítí se LED 6 a 8 současně) 7) Režim BOOST 16V 8) Režim údržby (13,6V max. 5A) 9) Napájení / stan-by režim 10) Režim Kalicium (16,5V max. 5A) 11) Zimní provoz ( 14,7V) 12) Letní provoz (14,4V) 13)Tlačítko MODE

3 Nabíjení olověných akumulátorů Nejprve se ujistěte, že akumulátor, nebo Kalcium-aku je 12V. Nikdy nenabíjejte akumulátory s jiným operačním napětím. Odpojte od akumulátoru všechny dráty. Pokud je nainstalován ve vozidle, odpojte rovněž. Pokud jej neodpojíte, mohla by být poškozena palubní síť. Nejprve odpojte záporný pól a poté kladný. Při odpojení může dojít ke ztrátě některých dat v palubním počítači a rádiu. Připojte nabíječku k akumulátoru, pokud není správná polarita, rozsvítí se LED 1. Pokud je polarita správná, připojte nabíječku do sítě V. Nabíječka se octne v režimu ve kterém byla při posledním použití (letní/zimní). Nyní si vyberte funkci pomocí tlačítka MODE Poznámka: Pokud chcete nabíjet akumulátor bez odpojení od palubní sítě, je to možné, ale ujistěte se, zda je záporný pól ( ) zapojen na kostru automobilu. Případně musíte otočit polaritu při nabíjení! Funkce Režim 1 Letní provoz (14,4V) Letní režim je určen pro baterie od 14Ah při teplotě nad 10 stupňů. Nabíjecí proud je 7A+/- 10% a konečné napětí 14,4V +/-0,25V. Jakmile je nabíjení na konci, nabíječka se přepne do udržovacího režimu. Tento režim vyberete stiskem tlačítka MODE, svítí LED 12. Režim 2 Zimní provoz (14,7V) Zimní režim je určen pro nabíjení při teplotách nižších než 10 stupňů. Nabíjecí proud je 7A+/- 10% a konečné napětí 14,7V +/-0,25V. Jakmile je nabíjení na konci, nabíječka se přepne do udržovacího režimu. Tento režim vyberete stiskem tlačítka MODE, svítí LED 11. Tento režim můžete použít i pro nabíjení baterií s vyšším napětím podle výrobce. Režim 3 - Kalcium-aku Tento režim je vhodný pouze pro akumulátory s technologií Kalcium od 25Ah. Nabíjecí proud je 5A +/- 10%, až dosáhne napětí 14,7V +/-0,25V. Po 30-ti minutách nabíječka bude automaticky dobíjet proudem 1,5 A dokud nedosáhne napětí 16,5V+/- 0,25V, teprve poté se přepne do udržovacího režimu. Tento režim vyberete tak, že stiskem tlačítka MODE vyberete power/stand-by režim, svítí LED 9, následně podržte stisknuté tlačítko MODE po dobu tří vteřin dokud se trvale nerozsvítí LED 10.

4 Režim 4 Údržba/ napájecí adaptér Tento režim je vhodný pro udržování baterie s kapacitou nad 14Ah. V tomto režimu je možno nabíječku použít jako adaptér 13,6V/5A. Režim údržby může být zvolen pouze ve Stand-by režimu. Tento režim je určený pro akumulátory 12V (olovo, gelové, AGM). Nabíječka nabíjí pulzy 5A+/- 10% dokud nedosáhne konečného napětí 13,6V+/-0,25V, jak se zvyšuje napětí, proud se snižuje. Nastavte tlačítkem MODE, svítí LED 8. ADAPTÉR (13,6/max. 5A) Nepoužívejte pro přístroje vyžadující stabilizované napětí 12V. Nabíječka je elektronicky chráněna proti zkratu. Tento režim lze navolit pouze pokud není připojena baterie! Pro aktivace podržte MODE po dobu tří vteřin, LED 6 svítí. Pokud je elektronický okruh aktivován automaticky, dodatečně se rozsvítí LED 8. Nyní je režim ADAPTÉR aktivován. Režim 5 BOOST Tento režim se používá především pro regeneraci hluboce vybitých baterií, nebo baterií s obsahem nechtěných sulfátových segmentů, pro kapacity od 14Ah. Baterii s napětím 4,5-10,5V nabíjí nabíječka pulzně, maximálně však 7 hodin, LED 7 bliká. Jakmile napětí dosáhne 10,5V, nabíječka se přepne do 16V boost režimu, který trvá 3,5 hodiny, LED 7 stále bliká. Poté se automaticky přepne do udržovacího režimu a dobíjí 60mA. Pokud napětí baterie poklesne pod 12,7V, nabíjení se znovu aktivuje. Maximálně po 4 hodinách, nebo jakmile je baterie připravena pro normální nabíjení LED 7 zhasne. LED 12 pro normální nabíjení se rozsvítí. Pokud je připojena baterie s napětím mezi 4,5V- 10,5V, nabíječka automaticky detekuje napětí a začne pulzně nabíjet dokud nedosáhne 10,5V +/-0,25V. Poté se přepne do standardního nabíjecího režimu. Pokud napětí nedosáhne do 6-ti hodin, vypne se. Pro výběr režimu BOOST stiskněte MODE dokud LED7 nezačne blikat.

5 Údržba a čištění Produkt je bezúdržbové a neměli byste jej nikdy rozebírat. Udržujte měkkým hadříkem navlhčeným vlažnou vodou. Před čistěním vždy odpojte od baterie a síťového napětí. Technické parametry Napájecí napětí V / 50/60Hz Výstupní proud 1,2A RMS Nabíjecí proud 7A nebo 5A (+/- 10%) Podporované aku 12V olověné aku (Gel, olovo, AGM) nebo 12V kalcium Kapacita Ah (olovo) / Ah Kalcium Rozměry 205*92*50 mm Kabel 1,8 m napájecí + 1,4 m nabíjecí Hmotnost 750g Tento návod k použití je publikace firmy FKtechnics. Návod k použití odpovídá technickému stavu při tisku! Změny vyhrazeny! VB/08/11
