1 TIA Portal Comfort panely

2 Integrovaná funkčnost je stejná pro všechny Comfort Panely Širokoúhlý displej s LED podsvícením Vyšší zabezpečení dat z archivů a receptur Inovovaný servisní koncept Nejmodernější řízení hospodaření s energií pomocí PROFIenergy Portrait na výšku je možné pro všechny dotykové (touch) panely Strana 2

3 Integrovaná funkčnost je stejná pro všechny Comfort Panely Comfort Panels 4", 7", 9", 12" DP/PN Archivy, scripty, Internet Explorer, PDF/Excel/Word zobrazovač, Media Player, F(x) funkce, prohlížeč systémové diagnostiky Comfort Panels 15", 19", 22" DP/PN/ETH Strana 3

4 4 key-touch panel. Strana 4 Comfort panely jsou charakteristické odolnou hliníkovou čelní stranou (počínaje 7 modelem 4 je plastový)

5 SIMATIC HMI Comfort Panels 4 12 KP400 Comfort LP 600 KP700 Comfort LP 1150 KP900 Comfort LP 2000 KP1200 Comfort LP 2500 KTP400 Comfort LP 600 Strana 5 TP700 Comfort LP 1050 TP900 Comfort LP 1900 TP1200 Comfort LP 2400

6 SIMATIC HMI Comfort Panels TP1500 Comfort LP 3000 KP1500 Comfort LP 3350 Stejný vzhled od 4 do 22, stejně jako IPC Strana 6 TP1900 Comfort LP 3600 TP2200 Comfort LP 4200 Novinka

7 Integrovaná funkčnost je stejná pro všechny Comfort Panely Jednodušší a přehlednější zadání dat do tlačítkových panelů 2 milióny stisknutí klávesy místo 1 miliónu! Label se jednodušeji umísťují a je lépe vidět LED dioda Zelená LED dioda pro všechny klávesy key panelů a 4 keytouch panelu. Strana 7 Textové klávesy se chovají podobně jako klávesy na mobilním telefonu (místo dřívějšího A-Z přepínače) Pokud mám I/O pole spojené s číselnou proměnnou, tak to panel pozná a automaticky se přepne na zadávání čísel.

8 Profinet 2 integrované USB rozhraní pro připojení externích zařízení (např. tiskárna, USB flash disk, myš, klávesnice) Integrované PROFINET rozhraní 4 1 PROFINET rozhraní (PROFINET RT 10/100MBit/s) PROFINET rozhraní s integrovaným Switchem (PROFINET RT 10/100MBit/s) Od 15 třetí PROFINET rozhraní pro připojení na další komunikační síť (PROFINET základní funkce 1 GBit/s) Strana 8 Audio In/ Audio Out rozhraní možnost mluvených instrukcí pro údržbu pomocí Media Playeru

9 Širokoúhlý displej Širokoúhlý displej s velmi vysokým rozlišením, 16 miliónů barev, 170 úhel umož ňující kvalitní sledování, Možnost tlumení podsvícení (0-100%) Špičkový širokoúhlý displej pro zachycení každého detailu, jednoduché ovládání, zvýšená kvalita čitelnosti a dlouhá životnost Strana 9

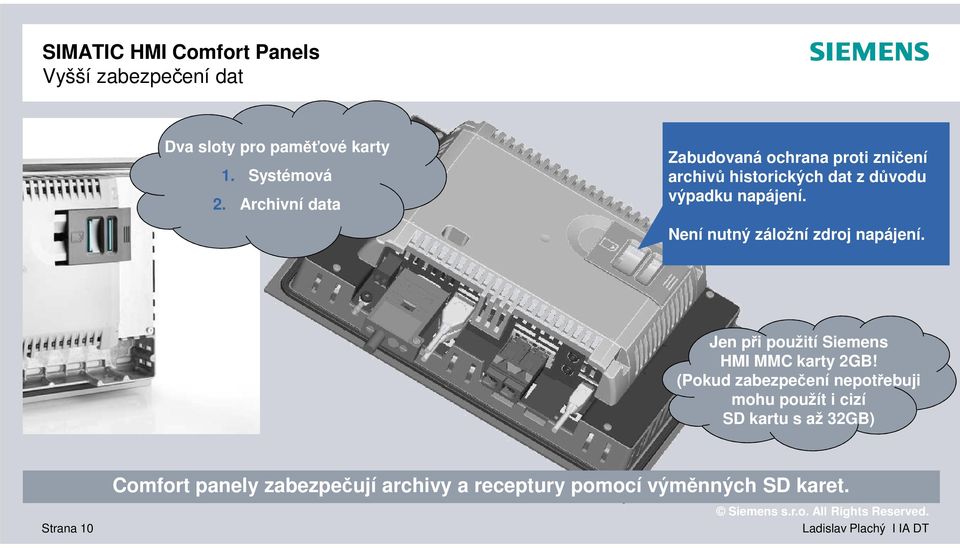

10 SIMATIC HMI Comfort Panels Vyšší zabezpečení dat Dva sloty pro paměťové karty 1. Systémová 2. Archivní data Zabudovaná ochrana proti zničení archivů historických dat z důvodu výpadku napájení. Není nutný záložní zdroj napájení. Jen při použití Siemens HMI MMC karty 2GB! (Pokud zabezpečení nepotřebuji mohu použít i cizí SD kartu s až 32GB) Strana 10 Comfort panely zabezpečují archivy a receptury pomocí výměnných SD karet.

11 Nový servisní koncept Projekt download je možný: Není nutno kupovat Siemens kabel! Jen vložím kartu a vše se děje automaticky. Automatické zálohování: Standardní ethernetový kabel Mini USB kabel (typ A-B mini stejné jako při napojení externího disku k PC) MPI, Profibus MPI, Profibus Musí být Siemens HMI MMC karta 2GB (funguje je v Comfort panelech) Vložím kartu do panelu Hlášení, že začal backup Uloží se projekt, uživatelé a receptury Pokud udělám nový download projektu, pak se obsah karty automaticky aktualizuje Tuto systémovou kartu mohu číst v normálním PC (nepotřebuji nic speciálního) Strana 11 Ethernet USB cable (type A - B mini). Kartu pak mohu vložit do jiného, ale typově stejného panelu.

12 Energy management s PROFIenergy Ovládání jasu (dimming): Control Panel Display % (méně je blokováno, abych se mohl vrátit zpět) Nová systémová funkce pro RT (SetBrightness 0-100% a GetBrightness) ScreenSaver BlankScreen (černá obrazovka) Standardizovaný PROFIenergy protokol umožňuje centrální vypnutí panelu, který nebyl dlouho používán. Strana 12

13 Montážní pozice Všechny Comfort panely je možno nasadit jak v landscape, tak i portrait módu. Strana 13

14 Nové funkce Vše pod kontrolou system diagnostic viewer System diagnostic view Zobrazuje stav jednotlivých komponent (PLC, moduly, objednací čísla, informace z RSE) Mohu si vybírat ze všech PLC, která jsou přístupná na síti Pouze pro Comfort panely Symboly ukazují stav jednotlivých komponent. Strana 14

15 HMI Basic / Comfort Panels & Panel PCs Systémové hranice Basic Panels 3 & 4 Basic Panels 6, 10 & 15 Comfort Panels 4 Comfort Panels 7-12 Comfort Panels Nanopanel PC IPC277D 7-19 Tags Alarmy Receptury Obrazovky Archivy Skripty Online jazykové verze 5 32 Sm@rtClients Viewer / Multimedia Internet Explorer, PDF Word und Excel Viewer, Media Player PC - otevřenost Strana 15

16 Technická data Ceny jsou pouze orientační a mohou se ještě změnit. TP1500 Comfor 3000 KP1500 Comfort 3150 TP1900 Comfor 3600 TP2200 Comfor W 7 W 9 W 12 W 15 W Velikost displeje 4,3 7,0 9,0 12,1 15,4 Rozlišení 480x x x W 18,5 1366x W 21,5 1920x1080 Velikost projektu 4 MB 12 MB Proměnné Alarmy Receptury 100 / 200 / 200* 300 / 500 / 1000* Obrazovky MB / Archivy 10 / ** 50 / ** Skripty Viewer / Multimedia Sm@rtServer Strana 16 Internet Explorer, PDF, Word- und Excel- Viewer, Multimedia Player Ano TP1500 Comfort 6AV2124-0QC02-0AX0 *) Počet receptur / Počet záznamů v receptuře / Počet sloupců receptury KP1500 **) Počet Comfort archivů / Počet 6AV2124-1QC02-0AX0 zápisů do archivu 200 TP1900 Comfort Siemens s.r.o. 6AV2124-0UC02-0AX0 All Rights Reserved. TP2200 Comfort 6AV2124-0XC02-0AX0

17 1050 EUR Comfort Panel 699 EUR WinCC V11 Comfort Edition Comfort panely SIMATIC HMI Manual Collection Starter kits Ethernetový kabel 60 EUR SIMATIC HMI Memory Card 2GB 80 EUR Protective Membrane (10 ks.) pouze pro dotykové panely Produkt Basic panely Starter Kit KTP400 Comfort 6AV2181-4DB20-0AX0 Starter Kit KP400 Comfort 6AV2181-4DB10-0AX0 Starter Kit TP700 Comfort 6AV2181-4GB00-0AX0 Starter Kit KP700 Comfort 6AV2181-4GB10-0AX0 Starter Kit TP900 Comfort 6AV2181-4JB00-0AX0 Starter Kit KP900 Comfort 6AV2181-4JB10-0AX0 Starter Kit TP1200 Comfort 6AV2181-4MB00-0AX0 Starter Kit KP1200 Comfort 6AV2181-4MB10-0AX0 Simatic S Simulátor modul Starter Kit TP1500 Comfort 6AV2181-4QB00-0AX0 Simatic STEP7 Basic (součástí je WinCC V11 Basic) Starter Kit KP1500 Comfort 6AV2181-4QB10-0AX EUR Basic Panel Simatic S CPU 1212C SIMATIC S Manual Collection Strana 17 Ethernetový kabel 6AV2181-4UB00-0AX0 Starter Kit TP1900 Comfort 6AV2181-4XB00-0AX0 Plachý I IA DT Starter Kit TP2200 Comfort Ladislav
