PŘÍLOHA Č.1 SPECIFIKACE MOTOROVÉHO VOZIDLA A PŘÍSLUŠENSTVÍ. 1) Svozové vozidlo

Transkript

1 PŘÍLOHA Č.1 SPECIFIKACE MOTOROVÉHO VOZIDLA A PŘÍSLUŠENSTVÍ 1) Svozové vozidlo Konfigurace vozidla Druh zatížení H - těžké Konfigurace náprav 6X2*4 (zadní náprava zvedací, zatáčecí) Konfigurace pérování - vzadu vzduchové ilustrační obrázek Disky a pneumatiky Disky materiál ocel Pneu přední nápravy 385/65R22.5 Regional Pneu 1. ZN (hnané) 315/80R22.5 Regional Pneu 2. ZN (vlečená) 385/65R22.5 Regional Držák rezervního kola vpravo Zakládací klín 2ks Hadice na huštění pneu 20 metrů Zvedák Podvozek Výška šasi normální, rozvor mm Max. technické zatížení PN kg Max. legislativní zatížení PN kg Max. legislativní zatížení 1. ZN kg Max. legislativní zatížení 2. ZN kg Max. legislativní hmotnost vozidla kg Max. legislativní hmotnost soupravy kg Ovládání pro nastavení výšky podvozku Zadní zvedací a řiditelná náprava Palivová nádrž, vlevo min. 450 litru Objem AdBlue nádrže na pravé straně min.80 litru Ohřev paliva Zamykatelný uzávěr palivové nádrže Provozní brzdy - typ brzd kotoučové Pomocné brzdy - retardér Kontrolka tlaku brzdové soustavy Nastavení ESP pro přívěs s ABS Parkovací brzda na přední nápravě Asistent pro rozjezd do kopce ESP Systém stability vozidla odpojitelný Elektrická výbava - baterky min.220ah, alternátor min. 90A Boční poziční světla Konzola pro zásuvky na konci rámu Brzdové konektory ISO Hnací řetězec Motor splňující emisní normu Euro 6 Výkon: min. 450hp min.2250nm Euro-6 SCR [1]

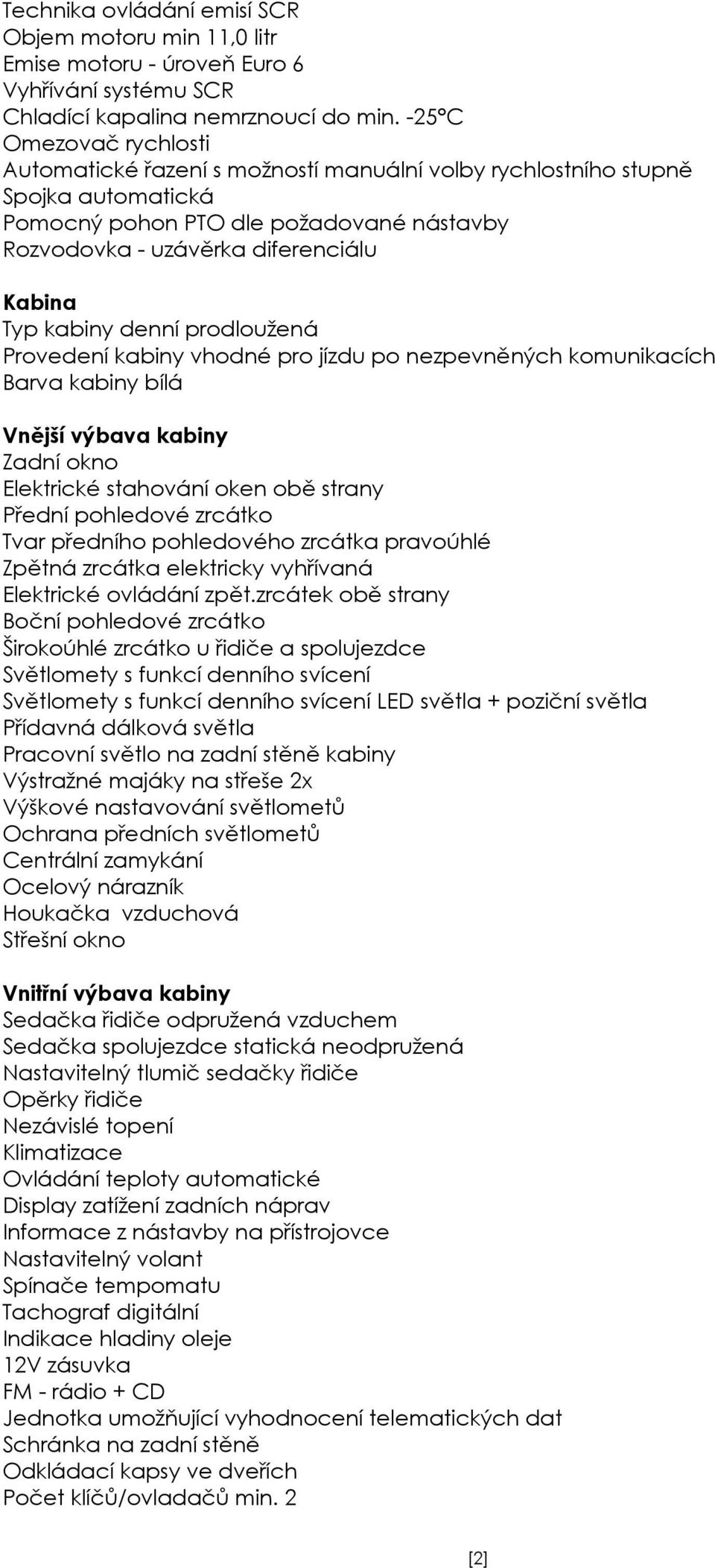

2 Technika ovládání emisí SCR Objem motoru min 11,0 litr Emise motoru - úroveň Euro 6 Vyhřívání systému SCR Chladící kapalina nemrznoucí do min. -25 C Omezovač rychlosti Automatické řazení s možností manuální volby rychlostního stupně Spojka automatická Pomocný pohon PTO dle požadované nástavby Rozvodovka - uzávěrka diferenciálu Kabina Typ kabiny denní prodloužená Provedení kabiny vhodné pro jízdu po nezpevněných komunikacích Barva kabiny bílá Vnější výbava kabiny Zadní okno Elektrické stahování oken obě strany Přední pohledové zrcátko Tvar předního pohledového zrcátka pravoúhlé Zpětná zrcátka elektricky vyhřívaná Elektrické ovládání zpět.zrcátek obě strany Boční pohledové zrcátko Širokoúhlé zrcátko u řidiče a spolujezdce Světlomety s funkcí denního svícení Světlomety s funkcí denního svícení LED světla + poziční světla Přídavná dálková světla Pracovní světlo na zadní stěně kabiny Výstražné majáky na střeše 2x Výškové nastavování světlometů Ochrana předních světlometů Centrální zamykání Ocelový nárazník Houkačka vzduchová Střešní okno Vnitřní výbava kabiny Sedačka řidiče odpružená vzduchem Sedačka spolujezdce statická neodpružená Nastavitelný tlumič sedačky řidiče Opěrky řidiče Nezávislé topení Klimatizace Ovládání teploty automatické Display zatížení zadních náprav Informace z nástavby na přístrojovce Nastavitelný volant Spínače tempomatu Tachograf digitální Indikace hladiny oleje 12V zásuvka FM - rádio + CD Jednotka umožňující vyhodnocení telematických dat Schránka na zadní stěně Odkládací kapsy ve dveřích Počet klíčů/ovladačů min. 2 [2]

3 Vnitřní sluneční clona na straně řidiče Sluneční clona na dveřích u řidiče sklopná Ochranné koberečky - podlaha gumové Úpravy pro nástavbu Tažné zařízení čep 50 mm Zadní zábrana proti podjetí Ovládání motoru příprava pro nástavbu 2) Nástavba - hydraulický nakládací jeřáb (dále jen HNJ) Zařazení: podle EN HC1 / HD4 / B4 ON ROAD Certifikát: I SO 9 001, I T I ČR Provedení: CE norem a zákonů ČR O zdvihovém momentu: min. 90,0 knm Rozsah otáčení: 425 Zdvihové síly při 3 m - min kg, při 7,0 m - min kg Pracovní tlak hydraulického okruhu: min. 230 bar ( 23,0 MPa ) Výškové sedadlo s nastavitelnou vzdáleností, oboustranný žebřík pro přístup obsluhy, Vyhřívání sedadla, Ovládání - dvě křížové páky dva pedály Složení HNJ - Z Minimálně se dvěma hydraulickými výsuvy, s automatickým postupným výsuvem Plně hydraulicky ovládané opěry, včetně hydraulického otočení o 180 Opěrná šíře min mm Opěrné talíře výklopné Světelná kontrola výložníku a opěr ve složeném stavu uvnitř kabiny vozidla START - STOP motoru a regulace otáček motoru z výškového sedadla Hydraulika - dvouokruhové zařízení Hydraulické jištění na každém hydraulickém válci jištění proti poklesu břemene a prasknutí hydraulického vedení Nouzový vypínač a manometr Ochranný plech pro polypový drapák Chladič oleje namontovaný Světlomety namontované a zapojené, min 4 ks Digitální počítadlo hodin manipulace a servisních úkonů Rotátor (6 t) spolu s čtyř-sponovým závěsem a hadicemi Povrchová úprava metodou KTL (katoforeza), lakování v barvě RAL 3020 Olejová nádrž objem min 190 l Hydraulické vysokotlaké filtry na tlakové i zpětné větvi 3) Nástavba jednoramenný hákový nosič kontejnerů Standardní výška háku dle DIN 30722/ mm O natahovacím výkonu t (včetně kontejneru) O vyklápěcím výkonu t (včetně kontejneru) Pro kontejnery DIN 30722/ 1,max. vnitřní délky 6500 Pro rozteč kontejnerů mm Kloubový mechanismus Sklopné rameno o min. 900 mm Možnost nakládání kontejnerů min 650 mm pod úrovní terénu Bezpečnostní západka háku aktivně ovládaná Ovládání z kabiny vozidla Světelná a zvukové signalizace v kabině vozidla o zajištěném/ odjištěném kontejneru Nouzové mechanické ovládání Funkce rychloposuv při práci bez kontejneru a s prázdným kontejnerem [3]

4 Úhel sklápění min. 45 Jištění kontejnerů zadní hydraulické Kontrolu zajištění kontejneru - zvuková, optická Hmotnost mechanismu max kg Pojistné hydraulické ventily na všech hydraulických válcích Lakování nosiče v barvě chassis podvozku Hydraulické filtry na vysokotlakém vedení i na zpětném vedení Zápis nosiče do TP vozidla Povrchová úprava nosiče metodou KTL (katoforeza) 4) Hydraulické čerpadlo pohon nosiče kontejnerů dvojité pístové čerpadlo, výkon: min.2 x 50 l/min při: ot/min, tlak min. 350 bar 5) Polypový drapák šesti-polypový drapák, objem min. 300 l asymetricky uspořádané polypy vozidlo s namontovanou HNJ a drapákem spolu s rotátorem musí odpovídat legislativním požadavkům pro provoz na pozemních komunikacích spojení HNJ s drapákem pomocí čtyř-sponového závěsu hmotnost drapáku bez rotátoru do max. 450 kg 6) Kompletní montáž nástaveb a příslušenství Montáž bude provedena dle vyhlášky 341/2002 Ministerstva dopravy ČR pomocný rám pod HNJ vlastní montáž HNJ na nákladní automobil výroba úchytných prvků natahovacího mechanismu vlastní montáž natahovacího agregátu lakování natahovacího agregátu akrylátovou barvou boční zábrany dvouřadé, zadní podjezdová zábrana dle legislativy pro provoz na pozemních komunikacích montáž rezervy blatníky nad zadními koly plastové reflexní tabule, maximální rychlost proškolení dvou členů obsluhy povolení ministerstva dopravy, schválení ministerstva dopravy a státní zkušebny prohlášení o shodě zápis do technického průkazu technický průkaz samostatného celku výpis technického osvědčení manuál řidiče a obsluhy jazyková verze česká místo dodání areál VTP Dobříš 7) Odpadní kontejnery Kontejner typu Abroll počet kusů 16 délka mm šířka mm výška mm rozteč lyžin dle DIN ABROLL [4]

5 hák Ø50mm, s tvarem dle DIN 30722, výška háku mm dle DIN síla materiálu kontejner: podlahy min. 4 mm, bočnice min. 3 mm, čelo a vrata min. 3 mm vrata otevíratelná 260º až na bočnici, zavírání vrat centrálním zajištěním kulatý profil horní hrany kontejneru rolny dle dle DIN kovaný profil zadního rámu otočné díly s možností mazání plachtové háčky pomocný žebřík lyžiny I 180 mm [5]
