Èerpadlo Belstar.

Rozměr: px

Začít zobrazení ze stránky:

Download "Èerpadlo Belstar. www.swimmingpool-europe.com"

Alois Kadlec
před 8 lety
Počet zobrazení:

1 Støední tøída samonasávacích èerpadel vyrobených firmou Speck, urèených pro vnitøní a venkovní bazény. Konstrukce èerpadla umožòuje použití èerpadla u bazénù ošetøovaných elektrolýzou soli. Èerpadla Belstar jsou opatøeny pøipojovacím šroubením prùmìr 63mm. Lze je také pøipojit pøes závitový pøechod 1/2". Tìlo èerpadla a vlasový košíèek jsou vyrobeny z polypropylenu Sání a výtlak lze pøipojit šroubením prùmìr 63mm pro lepení (v cenì èerpadla), ale také pøes vnitøní závit 1 1/2". Velký košík na hrubé neèistoty Prùhledné šroubovací víko Samonasávací Možnost použití se slanou vodou Tichý chod

Èerpadla Belstar jsou opatøeny pøipojovacím šroubením prùmìr 63mm. Lze je také pøipojit pøes závitový pøechod 1/2".

2 Èíslo Typ kw kw Article Type P1 P Belstar 7 Belstar 10 Belstar 13 Belstar 16 Belstar 19 Belstar 23 0,58 0,69 0,97 1,20 1,30 1,70 0,30 0,45 0,65 0,80 1,00 1,30 Max.tlak Výkon pøi výtlaku 8m Max.pressure Capacity for the kpa 8m delivery P1 oznaèuje celkovou spotøebu èerpadla. P2 oznaèuje výkon èerpadla na motorové ose. (což definuje výkon èerpadla) 7m3/h 10m3/h 13m3/h 16m3/h 19m3/h 23m3/h Výkonostní diagram Belstar 7 Belstar 10 Belstar Belstar 16 Belstar 19 Belstar 23

pressure Capacity for the kpa 8m delivery 220 235 240 250 240 250 P1 oznaèuje celkovou spotøebu èerpadla. P2 oznaèuje výkon èerpadla na motorové ose.

3 SAMONASAVACI ÈERPADLO PRO BAZÉNY, SE ZABUDOVANÝM PØEDFILTREM OCHRANNÉ HODNOCENI IP55 Použití Èerpadlo je speciálnì navržené pro bazény. Èerpadla jsou samonasávací a podávají dobrý výkon. Èerpadlo má velký pøedfiltr s 3/4 palcovou výpustnou zátkou a 63mm pøívodní a odtokové otvory, víko pøedfiltru je prùhledné pro lepší viditelnost hrubých neèistot. Motor: Silný motor je klasifikován IP 55, má konstrukci odpovídající normám VDE a splòuje normu ÈSN EU a CEE. Pro tento typ èerpadla bylo navrtžìno zvláštní mechanické tìsnìní. Ložiska jsou hermeticky uzavøená a mají trvalé mazání. Kondenzátor je vymìnitelný a je usazen uvnitø koncového krytu, kde je chránìn proti okolnímu prostøedí. Èerpadla série Belstar jsou navržena dle norem IEC-335-1, EN , CEI Instalace VAROVANÍ: Toto zaøízení musí být uzemnìno. I pøesto, že toto èerpadlo má dobrou sací kapacitu, instalujte ho co nejblíže k èerpacímu zdroji. Èerpadlo musí být instalováno v chránìném a vzdušném prostøedí. Maximální okolní teplota nemá pøesahovat 50 stupòù Celsia. Trubky sání musí být instalovány tak, aby nemìly kolenní ohyby a protichùdné sklony. Všechny spoje musí být hermeticky uzavøené. Pøi instalacích pod úrovní vodní hladiny musí být èerpadlo izolováno od systému tak, že se instaluje potrubní uzavírací šoupátko jak v sací tak ve výtokové trubce. Nechejte kolem èerpadla prostor pro potøeby budoucí údržby. Elektrické zapojení má být provedeno kvalifikovaným elektrikáøem, který je znalý místních bezpeènostech pravidel. Je nutné nainstalovat jistiè se zemním zkratem a 30 ma vypínacím proudem. Spuštìní Nenechávejte èerpadlo bìžet aniž by v nìm byla voda. Než zapnete èerpadlo odšroubujte prùhledné víko a naplòte filtrové tìleso, až k úrovni sacího otvoru. Ujistìte se, že zdroj proudu souhlasí s údaji, uvedenými na destièce. Èerpadlo, které je nainstalováno pod úrovní hladiny, naplòte vodou tak, že pomalu otvíráte ventil sací trubky a zároveò necháte otevøený ventil výtokové trubky tak, aby byl vytlaèen vzduch. Èerpadla s tøí fázovým motorem: zapnìte motor na nìkolik otáèek a zkontrolujte zdali se otáèí po smìru hodinových ruèièek. (Dívejte se ze strany, kde je vìtrák.) Jestliže se toèí proti smìru hodinových ruèièek -pøehoïte spojení dvou fází.

Motor: Silný motor je klasifikován IP 55, má konstrukci odpovídající normám VDE a splòuje normu ÈSN EU a CEE. Pro tento typ èerpadla bylo navrtžìno zvláštní mechanické tìsnìní.

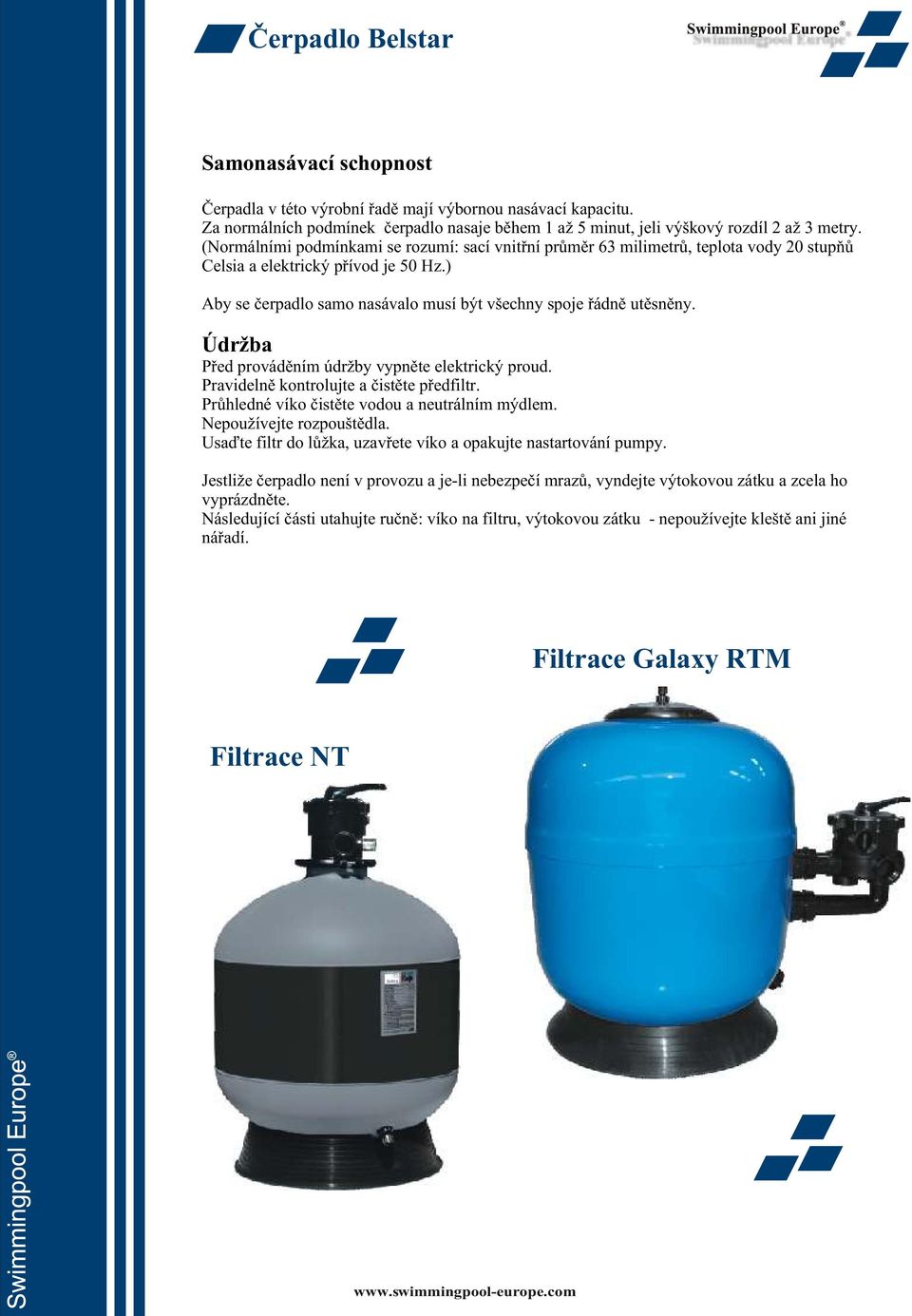

4 Samonasávací schopnost Èerpadla v této výrobní øadì mají výbornou nasávací kapacitu. Za normálních podmínek èerpadlo nasaje bìhem 1 až 5 minut, jeli výškový rozdíl 2 až 3 metry. (Normálními podmínkami se rozumí: sací vnitøní prùmìr 63 milimetrù, teplota vody 20 stupòù Celsia a elektrický pøívod je 50 Hz.) Aby se èerpadlo samo nasávalo musí být všechny spoje øádnì utìsnìny. Údržba Pøed provádìním údržby vypnìte elektrický proud. Pravidelnì kontrolujte a èistìte pøedfiltr. Prùhledné víko èistìte vodou a neutrálním mýdlem. Nepoužívejte rozpouštìdla. Usaïte filtr do lùžka, uzavøete víko a opakujte nastartování pumpy. Jestliže èerpadlo není v provozu a je-li nebezpeèí mrazù, vyndejte výtokovou zátku a zcela ho vyprázdnìte. Následující èásti utahujte ruènì: víko na filtru, výtokovou zátku - nepoužívejte kleštì ani jiné náøadí. Filtrace Galaxy RTM Filtrace NT

Údržba Pøed provádìním údržby vypnìte elektrický proud. Pravidelnì kontrolujte a èistìte pøedfiltr. Prùhledné víko èistìte vodou a neutrálním mýdlem. Nepoužívejte rozpouštìdla.

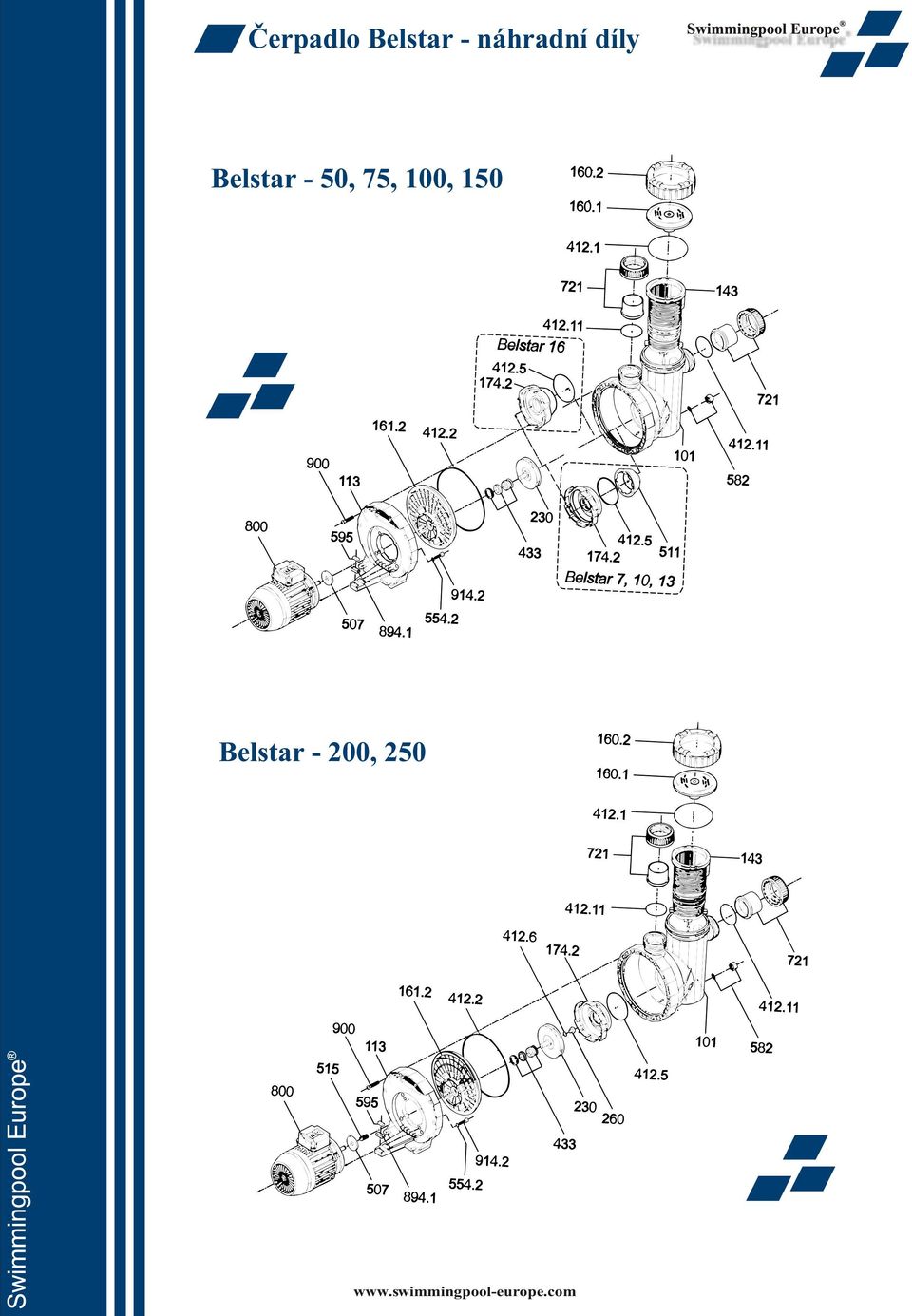

5 - náhradní díly Belstar - 50, 75, 100, 150 Belstar - 200, 250
