1 PLK. R. PRCHALY 262, OSTRAVA PUSTKOVEC, CZECH REPUBLIC tel/fax: +420/ , , Uživatelský manuál Univerzální sada pro demontáž pojistných šroubů a matic hrot A doporučené použití.. strana 2 hrot B doporučené použití.. strana 3 hrot C doporučené použití.. strana 4 montáž.. strana 5 instrukce, rady a tipy.. strana 6,7 údržba, oprava hrotů.. strana 8 náhradní díly.. strana 9

2 hrot A poznámka: klasický šroub se strhlou hranou použít vodící kroužek hrot A udělejte zářez pomocí sekáčku nepoužívat vodící kroužek před použitím vyražte do středu úderníkem jamku vycentrujte pomocí hrotu C 2

3 hrot B poznámka: otestujte tvrdost pokud je to možné průbojníkem nasměrujte čepele hrotu do otvorů v matici hrot B udělejte průbojníkem pokud je to možné centrovací nasměrujte čepele hrotu jamku do šroubu do otvorů v matici pokud ve šroubu není díra, vyražte pomocí průbojníku hrot musí těsně do středu šroubu pokud je to možné pokud je to možné dolehnout na centrovací jamku nasměrujte čepele hrotu nasměrujte čepele hrotu čelo šroubu do otvorů v matici do otvorů v matici 3

4 hrot C hrot C pro jednorázové použití Zvolte konec, který lépe zapadne do drážky šroubu Jeden konec je určený pro demontáž 4 bezpečnostních šroubů 1. přiložte hrot ke šroubu tak aby zapadal do drážek Nepoužívejte již použitý hrot na jiný typ šroubů. 2. hrot držte pevně a nabijte ho kladivem do šroubu. 3. pomocí trháku / úderového klíče povolte šroub. Čepel je znovu použitelná v případě, že není příliš poškozená. 4. něž šroub úplně vyšroubujete, vykývejte hrot ze šroubu Čepel demontujte pomocí malého šroubováku. 5. nasaďte hrot na další šroub, doklepněte kladivem a následující postup je stejný jako u prvního šroubu 4

5 montáž: 1. demontujte vodící adaptér vodící adaptér vnitřní pružina 2. ujistěte se, že je pružina v těle přípravku. vyberte vhodný hrot 3. pokud je možné při použití hrotu A nasadit přes hlavu šroubu vodící adaptér, použijte ho. Pomůže to udržet hrot ve středu šroubu. 4. vodící adaptér by měl přesahovat 5 mm konec hrotu tím snížíte riziko poškození disku použitím ochranného plastového kruhu chráníte své ruce při použití úderového klíče a kladiva 5

6 instrukce, rady a tipy: Upozornění: hroty A a B se nesmí používat na tvrzené šrouby a matky. úderem průbojníku zjistíte tvrdost. pokud průbojníkem uděláte jamku bez jeho deformace, postupujte dle instrukcí pukud se průbojník otupí, nepoužívejte hrot A ani B 1. ujistěte se, že ostatní šrouby jsou utažené 2. tělo nástroje držte pevně a v kolmém úhlu na šroub 3. použite kladivo o váze 1-1,5 kg 4. stačí lehké údery kladivem dikud se zuby hrotu "nezahryznou" do hlavy šroubu" Rozhoduje technika, ne hrubá síla udržujte kontakt mezi nástrojem a hlavou šroubu pro povolení můžete použít a) vzduchový utáhovák b) úderový klíč c) trhák Upozornění: při práci používejte ochranné brýle ujistěte se, že ostatní šrouby na kole jsou dotažené ujistěte se, že vozidlo je zabezpečené proti pohybu 6

7 instrukce, rady a tipy: a) povolení pomocí pneumatického utahováku doporučejeme mít auto na zvedáku a kolo ve výšce rukou tak aby bylo možné tlačit celou váhou těla na přípravek přípravek je třeba neustále držet v ose b) povolení pomocí úderového klíče používejte úderový klíč dodávaný v sadě úderový klíč držte pevně a kolmo na kolo úderovým klíčem otáčejte proti směru hodinových ručiček použijte kladivo o váze 1-1,5 kg c) povolení pomocí trháku jako oporu trháku použijte zvedák doporučujeme povolovat ve dvou osobách jedna tlačí na trhák, ve vodorovné ose druhá osoba povoluje proti směru hodinových ručiček 7

8 údržba, oprava hrotů tupý, nebo opotřebovaný průbojník zabruste podle obrázku při broušení nesmí dojít k přehřátí hrotu oprava hrotu A a B pouze pomocí pilníku zabruste hrany dle obrázků 8

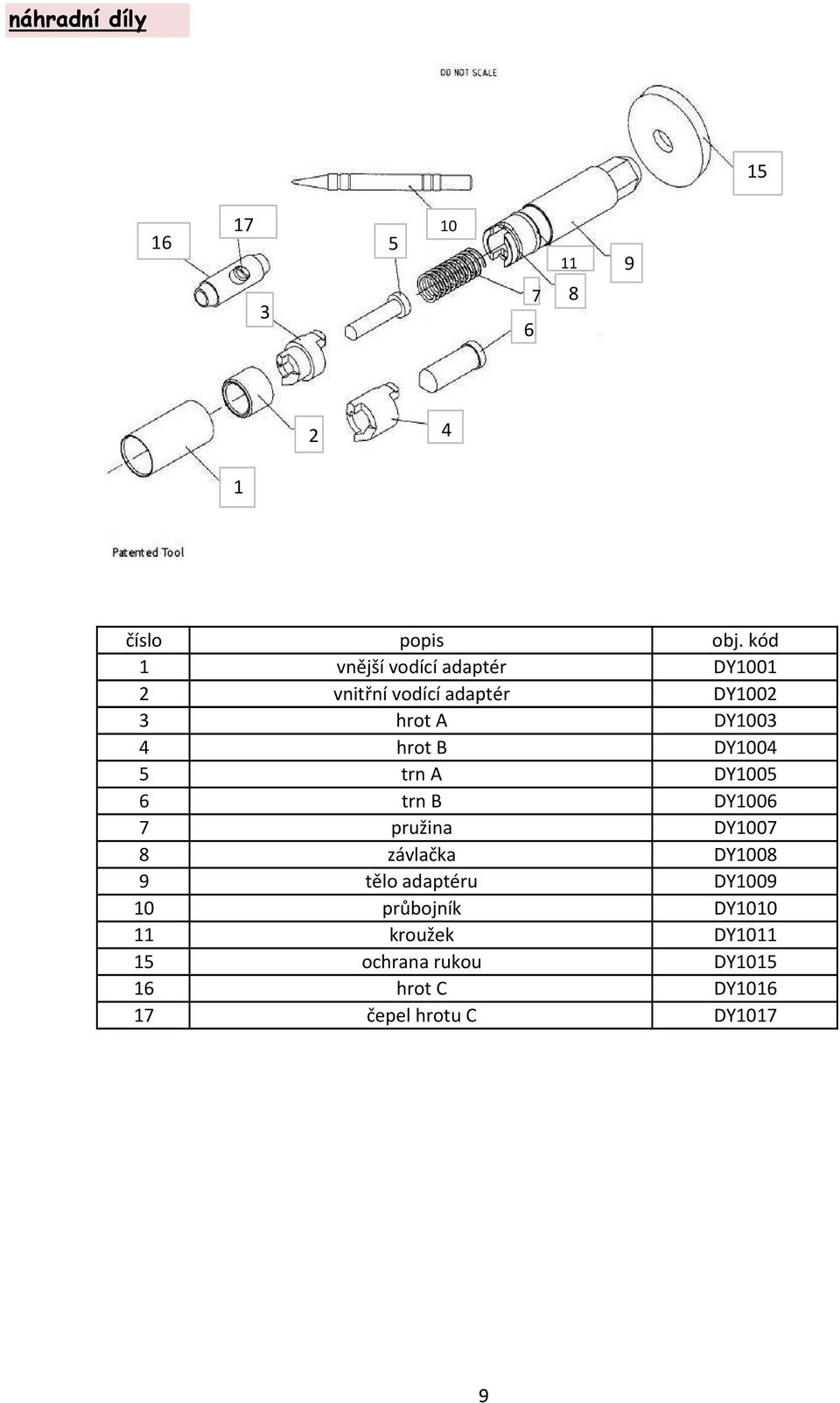

9 náhradní díly číslo popis vnější vodící adaptér vnitřní vodící adaptér hrot A hrot B trn A trn B pružina závlačka tělo adaptéru průbojník kroužek ochrana rukou hrot C čepel hrotu C obj. kód DY1001 DY1002 DY1003 DY1004 DY1005 DY1006 DY1007 DY1008 DY1009 DY1010 DY1011 DY1015 DY1016 DY1017 9
