1 Daikin novinky ve vytáp ní Nová série VRV REYAQ a Daikin Altherma FLEX 1

2 Daikin Altherma HT Unikátní dvouokruhové tepelné čerpadlo od roku Výstupní teplota vody až 80 C Nejvyšší topný faktor na trhu pro topnou vodu 45 C a vyšší COP A-15/W80 = 1,88 včetn odmrazování! Průměrný sezónní topný faktor SCOP 2,5-3,0 2

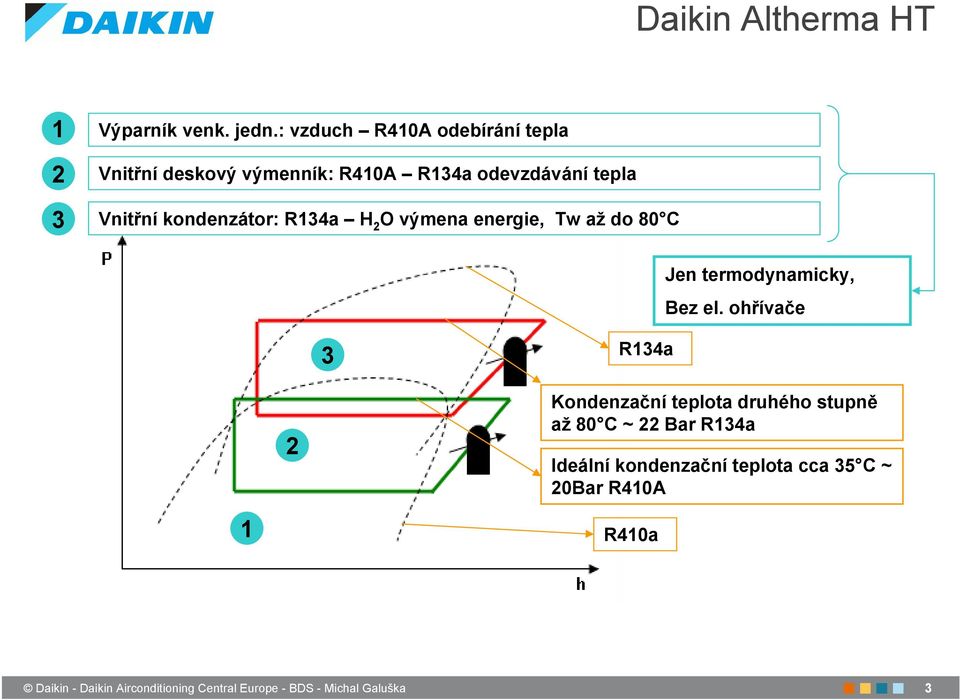

3 Daikin Altherma HT Výparník venk. jedn.: vzduch R410A odebírání tepla Vnitřní deskový výmenník: R410A R134a odevzdávání tepla 3 Vnitřní kondenzátor: R134a H 2 O výmena energie, Tw až do 80 C Jen termodynamicky, Bez el. ohřívače 3 R134a 2 Kondenzační teplota druhého stupně až 80 C ~ 22 Bar R134a Ideální kondenzační teplota cca 35 C ~ 20Bar R410A 1 R410a 3

4 Hydrobox 4 Výměník tepla R134a voda Výměník tepla R410a R134a 3 cestný ventil (jen se zás. TUV) Odvzdušňování Pojistný ventil Manometer Čerpadlo (DC-inverter na zabezp. fixného ΔT) Expanzní nádoba (12L) Kompresor R134a 4

5 VRV technologie Daikin Daikin jako první na světě představil technologii VRV první VRV systém instalován v ČR první VRV systém se zpětným získáváním tepla Třetí generace VRVIII (54HP výkon, 64IU, 1000m potrubí) VRV s garantovaným topným výkonem do -25 C 5

6 Daikin novinky ve vytápění Heat Recovery Vnitřní jednotka + Altherma HT = 6

7 Daikin novinky ve vytápění Altherma FLEX Tepelné čerpadlo vzduch - voda Topná voda až 80 C! Výkon až 45 kw! Včetn zp tného získávání tepla! Převýšení až 40m Vzdálenost OU a IU až 100m. REYAQ Tepelné čerpadla vzduch - vzduch/voda Topná voda až 80 C! Možnost napojení jednotek s přímým výparem Včetn zp tného získávání tepla! 7

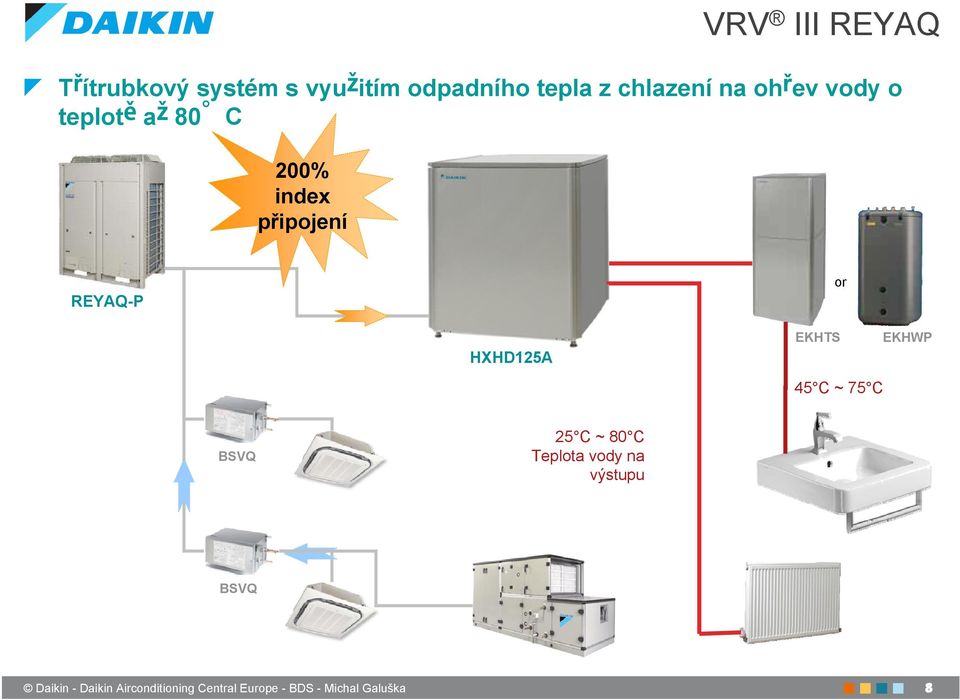

8 VRV III REYAQ Třítrubkový systém s vyu itím odpadního tepla z chlazení na ohřev vody o teplot a 80 C 8 200% index připojení REYAQ-P or HXHD125A EKHTS EKHWP 45 C ~ 75 C BSVQ 25 C ~ 80 C Teplota vody na výstupu BSVQ 8

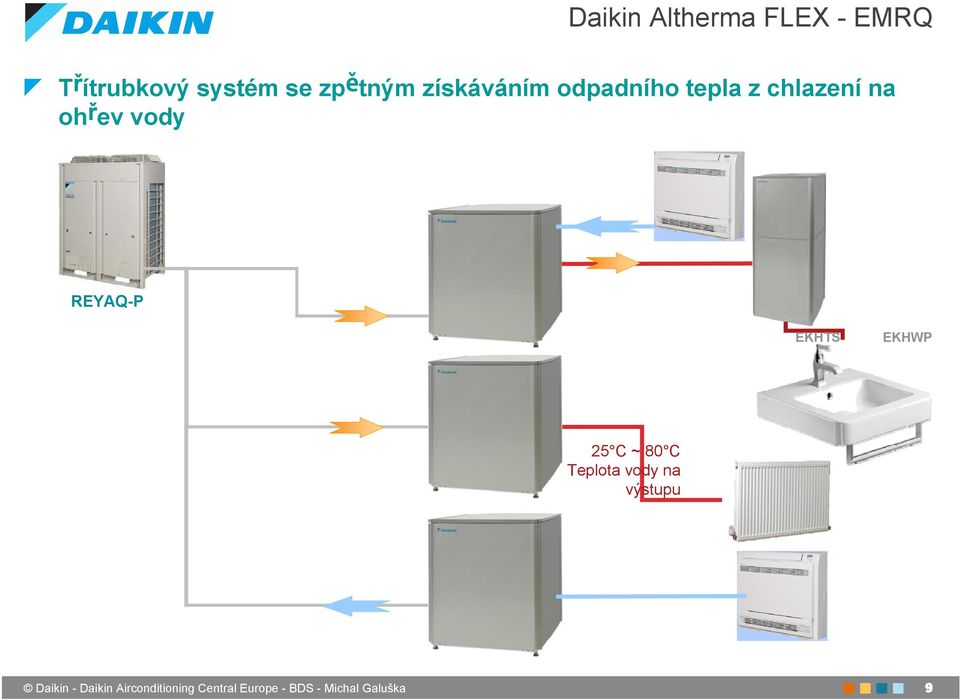

9 Daikin Altherma FLEX - EMRQ Třítrubkový systém se zp tným získáváním odpadního tepla z chlazení na ohřev vody 9 REYAQ-P EKHTS EKHWP 25 C ~ 80 C Teplota vody na výstupu 9

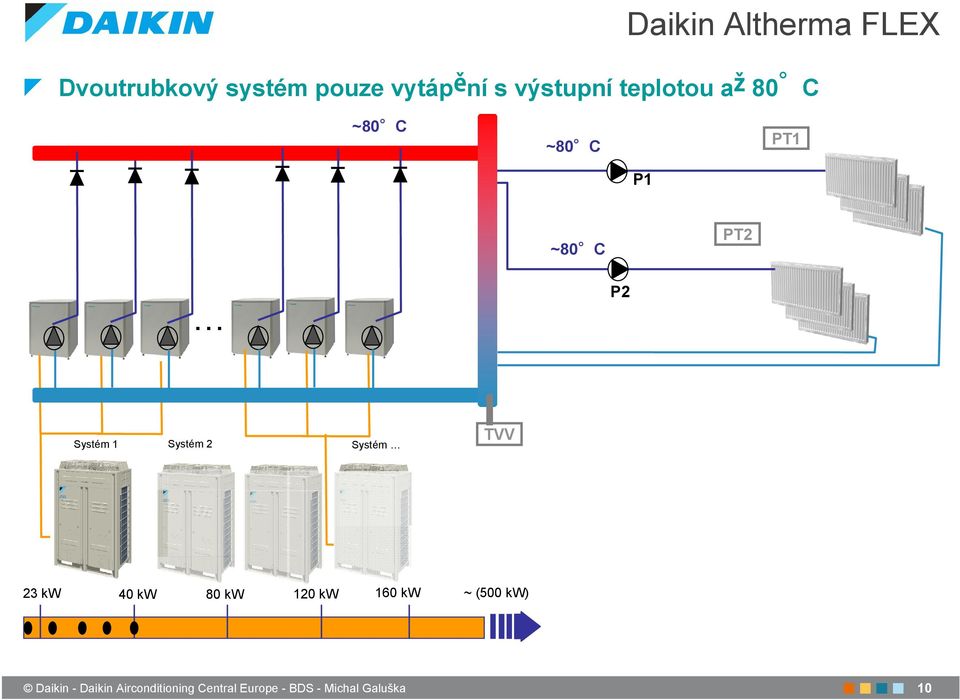

10 Daikin Altherma FLEX Dvoutrubkový systém pouze vytáp ní s výstupní teplotou a 80 C 10 ~80 C ~80 C PT1 P1 ~80 C PT2 P2 Systém 1 Systém 2 Systém TVV 23 kw 40 kw 80 kw 120 kw 160 kw ~ (500 kw) 10

11 Workshop 11 Příklady projektů 11

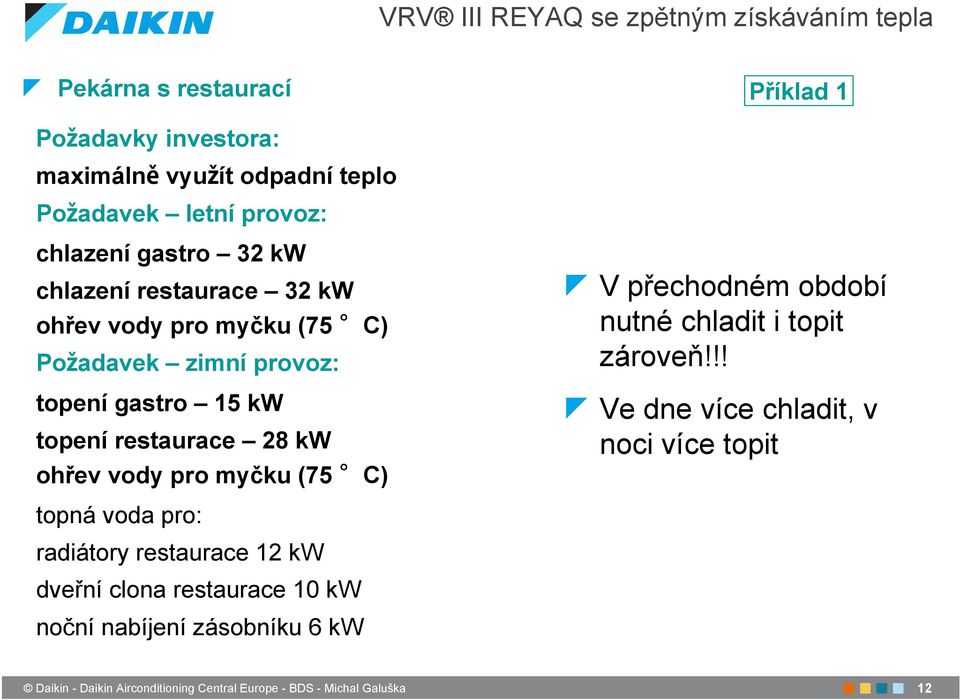

12 VRV III REYAQ se zpětným získáváním tepla Pekárna s restaurací Příklad 1 12 Po adavky investora: maximáln vyu ít odpadní teplo Po adavek letní provoz: chlazení gastro 32 kw chlazení restaurace 32 kw ohřev vody pro myčku (75 C) Po adavek zimní provoz: topení gastro 15 kw topení restaurace 28 kw ohřev vody pro myčku (75 C) V přechodném období nutné chladit i topit zároveň!!! Ve dne více chladit, v noci více topit topná voda pro: radiátory restaurace 12 kw dveřní clona restaurace 10 kw noční nabíjení zásobníku 6 kw 12

13 13 13

14 VRV III REYAQ se zpětným získáváním tepla Státní administrativní budova - studie Příklad 2 14 Po adavky investora: Sní it potřebu tepla pro chlazení a vytáp ní Stávající stav: V trání bez rekuperace - jinde přívod ne li odvod Ohřev vzduchu VZT - z CZT Chlazení vzduchu - voda z chilleru Velká potřeba teplé vody pro vytáp ní a TV Vytáp ní radiátory 65 C V přechodném období nutné chladit i topit zároveň!!! Velké stávající akumulace teplé vody 14

15 VRV III REYAQ se zpětným získáváním tepla Umístění 4 venkovních jednotek 16HP k vyústění VZT (celoroční provoz při cca +15 C - celoroční konstantní výkon, celoroční COP 4,5 bez zpětného získávání tepla, s Heat Recovary až 9!) 15 Přímý výpar do VZT jak na chlazení, tak na vytápění (podstatně vyšší účinnost oproti chlazení vodou a vytápění CZT Při chlazení do VZT se odpadní teplo využívá pro ohřev vody do stávajících velkých akumulací (využití tepla pro TV a vytápění v noci) 15

16 Daikin Altherma FLEX Rehabilitační centrum Ostrava Příklad 3 16 Po adavky investora: Vytáp ní vodou o teplot a 65 C Chlazení vodou Po adavek letní provoz: Klimatizace prostor 30 kw Ohřev bazénové vody 18 kw Ohřev TV 80kW Po adavek zimní provoz: Vytápení 36 kw Vytáp ní VZT 25kW Ohřev bazénové vody 18 kw Ohřev TV 80kW Chlazení lze plně pokrýt odpadním chladem z ohřevu bazénové vody a TV! 2x systém FLEX pouze vytápění (80kW) 1x systém FLEX se zpětným získáváním tepla (40 kw) 16

17 17 17

18 Daikin Altherma FLEX Monovalentní systém vytáp ní bytového domu Beroun Příklad 4 18 Po adavky investora: Monovalentní vytáp ní a ohřev TV, náhrada stávajícího zdroje. Po adavek zimní provoz: Tepelná ztráta objektu 70 kw + ohřev TV 32 bytových jednotek Teplota vody max 60 C (zatepleno) 3x venkovní jednotka 14HP s nominálním výkonem 40kW 6x vnitřní jednotka 16kW Výkon systému při - 15 C je 72kW včetně odmrazování COP-15/65 je 1,91 včetně odmrazování 18

19 Daikin Altherma FLEX Zjednodušené schéma zapojení 19 ~65 C ~65 C PT1 P1 Systém 1 Systém 2 Systém Anuloid 19
