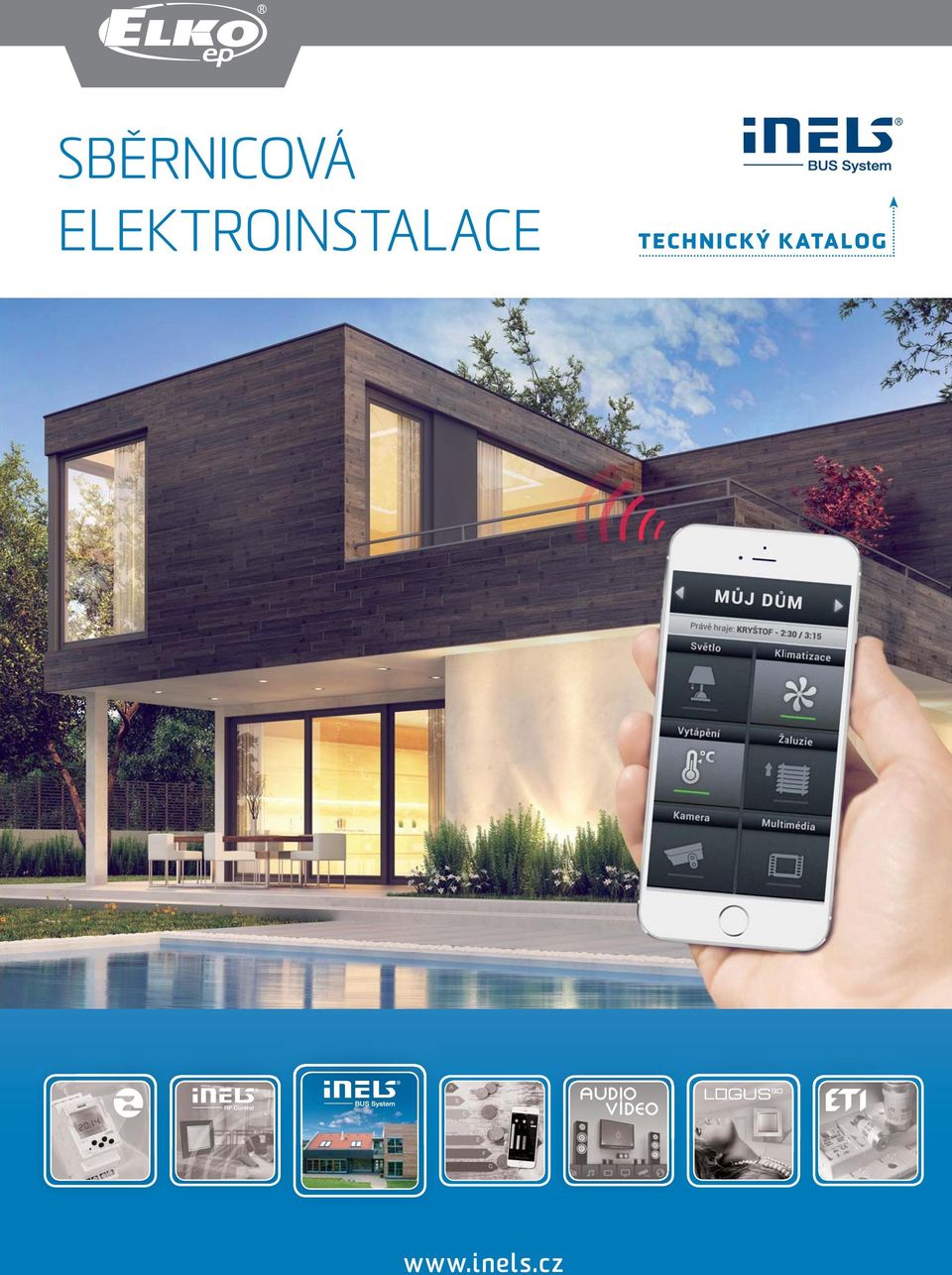

1 SBĚRNICOVÁ ELEKTROINSTALACE TECHNICKÝ KATALOG

2 ELKO EP, Holding Fakta a statistiky Společnost ELKO EP je jedním z předních evropských hráčů v oblasti domovní a průmyslové elektroinstalace po více než 3 let. Od roku 007 se společnost vyvíjí a vyrábí svůj vlastní systém inteligentní elektroinstalace inels s názvem Smart Home & Building Solutions. V současné době zaměstnává ELKO EP HOLDING téměř 300 lidí, vyváží do 70 zemí po celém světě a má již 10 zahraničních poboček. Společnost je právem hrdá na svou vlastní výrobu komponentů, vlastní vývoj a inovace nových produktů. Je také schopna nabídnout svým zákazníkům okamžitou distribuci a rychlý, bezchybný servis. Společnost ELKO EP se stala firmou roku 01 a zaslouženě se zařadila mezi TOP 100 českých společností. 40% 30% ČESKO ROČNÍ OBRAT 0 Mil. EUR EXPORT 30% POBOČKY 3. pozice v Evropě VÝVOJÁŘI VÝROBCI 10 POBOČEK VE SVĚTĚ 70 EXPORTNÍCH ZEMÍ MY JSME 300 ZAMĚSTNANCŮ PRODEJCI inels INSTALACÍ PODPORA VYROBENÝCH PRODUKTŮ 3

3 Sběrnicová elektroinstalace Vyberte si tu správnou instalaci! CENA INSTALACE Ovládání přes TV Bezdrátová elektroinstalace Tablet PC / Notebook Přehrávání hudby Kamery Meteostanice Dveřní hláska Ovládání domácích spotřeb. Dotykový panel Ovládání přes chytrý telefon Detektory Skupinový ovladač Většina z Vás má již dům postavený, byt zařízený. Pokud chcete vnést život do Vaší domácnosti, máme pro Vás elegantní bezdrátové řešení. Jak již název napovídá, komunikace funguje bezdrátově v dosahu až 00 m (závisí na vnitřní stavbě domu/bytu a použitých stavebních materiálech). Centrálním mozkem je v tomto případě dotyková jednotka RF Touch, která může být umístěna kdekoliv v dosahu. Z této jednotky je možno celý systém nejen naprogramovat, ale i ovládat. Chytře nahrazuje několik termostatů a ovladačů. V rámci systému máte neomezenou možnost ovladače doplňovat a umisťovat na vhodná místa. Pro prodloužení signálu lze využít opakovač (RFRP0), který se jednoduše zapojí do zásuvky. Co Vám přináší sběrnicové řešení úspora energií díky regulaci osvětlení a vytápění ovládání rolet, markýz, venkovních či meziokenních žaluzií stmívání osvětlení, světelné scény spínání spotřebičů či elektrických zařízení na dálku ovládání příjezdové brány, garážových vrat logické a centrální funkce (odchodové tlačítko, ) Regulace vytápění možnost manuálního ovládání i automatického režimu Ovládání žaluzií reakce na (nežádoucí) otevření okna nebo dveří Úspora energie: Stmívání světel reakce na pohyb osob (žádoucí i nežádoucí) Ovládání spotřebičů vzdálený dohled přes chytrý telefon, tablet nebo PC možnost ovládání přes televizní obrazovku integrace zařízení třetích stran (kamery, klimatizace, ) Ovládání spotřebičů Stmívání osvětlení Ovládání žaluzií Regulace vytápění Bezdrátový vypínač Detektory Ovládání domácích spotřebičů Dveřní hláska Meteostanice Kamery Audiozóna PC /Notebook (venkovní/vnitřní) (přehrávání hudby) CENA INSTALACE Ovládání přes TV Ovládání přes chytrý telefon Dotykový panel Tablet Videozóna PC / Notebook Kamery Úspory provází celou myšlenku inteligentního bydlení. Dům je schopný vypnout osvětlení a vytápění v místnosti v době nepřítomnosti, v zimě vytáhne žaluzie, čímž umožní prohřívání domu slunečními paprsky či naopak v létě dříve zatáhne žaluzie a omezí tak četnost spínání energeticky náročné klimatizace. Při ovládání elektroinstalace můžete využít nástěnné vypínače, skleněné dotykové vypínače, dotykový displej, chytrý telefon, tablet, počítač či televizní obrazovku. Tím lze zachovat konvenční způsob ovládání a doplnit jej o možnost ovládání celého domu z jednoho místa. (ovládání přes TV) Užíváte si rádi hudby, sledování filmů či prohlížení fotek? S multimediální nástavbou budete mít všechna tato data přístupná kdekoliv v domě. Navíc můžete dětem ve vedlejším pokoji vypnout televizi a ovládat celý dům přes TV obrazovku. Stavíte nový dům? Pak byste měli uvažovat o sběrnicovém řešení. Sběrnice je datový vodič, který je rozveden ve stěnách napříč celým domem. Oproti bezdrátovému řešení má výhodu dosahu, protože v jednom objektu může být rozvedeno až 18 x 550 m sběrnice. Přehrávání hudby S inels BUS System jste schopní integrovat většinu technologií v domě a vhodnou regulací šetřit Vaše peníze za energie. Nemusíte se zajímat, zda je léto nebo zima. Jednoduše nastavíte požadovanou teplotu v místnosti a dům již automaticky ví, co má dělat. Neopomenutelná je ochrana majetku a b ezpečí. Záplavový, teplotní, požární detektor nebo detektor úniku plynu dá pokyn, který zavře přívod vody, plynu, spustí ventilaci apod. Užitečná je také funkce simulace přítomnosti v době, kdy jste na dovolené. Sběrnicová elektroinstalace Tablet Sběrnicový systém inels BUS System představuje jedinečné řešení elektroinstalace tehdy, když stavíte nový dům nebo provádíte kompletní rekonstrukci. Systém nabízí širokou škálu funkcí, která přináší uživateli domu příjemný komfort. Dále umožňuje integrovat jednotlivé technologie v domě, což kromě již zmíněného komfortu přináší také úspory. Způsob ovládání je také možné v průběhu času přizpůsobovat požadavkům uživatele a elektroinstalaci lze dále rozšiřovat. Velmi oblíbené je využívání aplikací do chytrých telefonů nebo tabletů, které představují efektivní a přehledný způsob kontroly nad domem v době Vaší nepřítomnosti. Meteostanice Dveřní hláska Ovládání domácích spotřeb. Dotykový panel Výhodou systému je možnost jeho rozšiřování a přizpůsobování se požadavkům uživatelů domu. Rozšíření systému o multimediální nástavbu, či připojení zařízení třetích stran (domácí spotřebiče, kamery, klimatizace, rekuperace, ) je standardem. Spínání el. spotřebičů Ovládání přes chytrý telefon Ovládání a dohled nad systémem lze vykonávat přes aplikace v chytrém telefonu či tabletu nebo také přes PC. Nastavení parametrů se provádí prostřednictvím počítače, který nabízí široký rozsah funkcí, které uživatel ocení. Detektory Skupinový ovladač Regulace vytápění OVLÁDÁNÍ ELEKTROINSTALACE CHYTRÝM TELEFONEM Stmívání světel Ovládání žaluzií Úspora energie: Stmívání světel Váš dům máte neustále pod kontrolou díky aplikacím ve Vašem chytrém telefonu či tabletu. Tyto aplikace jsou k dostání pro nejčastěji využívané operační systémy Android a ios (iphone, ipad). Regulace vytápění Ovládání spotřebičů OVLÁDACÍ DOTYKOVÁ JEDNOTKA EST Ovládání klimatizace Ovládání spotřebičů Stmívání osvětlení Ovládání žaluzií Regulace vytápění Skupinový ovladač Detektory Ovládání přes chytrý telefon Dotykový panel Jednotka EST s b arevným dotykovým displejem Vám umožňuje regulovat vytápění, nastavovat barvu LED pásků a ovládat osvětlení, žaluzie, jiné spotřebiče nebo scény. Jednotku je vhodné využít v místech, kde by jinak bylo nutné využít celou řadu ovladačů. Ovládání rolet OVLÁDÁNÍ PŘES TV Ovládání detektorů Ovládání domácích spotřebičů 4 Dveřní hláska Meteostanice Kamery Audiozóna (venkovní/vnitřní) (přehrávání hudby) PC /Notebook Tablet Videozóna (ovládání přes TV) Multimédia Z pohodlí pohovky máte pod kontrolou celý dům, můžete upravit teplotu v dané místnosti, či vypnout světla v garáži. Multimediální nástavba Vám umožní prohlížet si fotky z rodinné dovolené, spustit film dětem ve vedlejší místnosti nebo jen tak poslouchat hudbu. Všechny fotografie, filmy a hudbu máte máte uloženy pouze na jednom místě, ale dostupné v celém domě. 5

4 Obsah katalogu Inteligentní elektroinstalace Přehled jednotek systému 8 Příklady topologie sběrnice 10 Vysvětlivky k označení produktů 10 Základní zapojení systému s centrální jednotkou CU301M 11 Základ systému inels BUS System CU301M, CU30M, centrální jednotka 1 PS3100/iNELS, napájecí zdroj 14 MI30M, externí master sběrnice 16 BPS301M, BPS30M, oddělovač sběrnice od napájecího zdroje 17 GSM301M, GSM komunikátor 18 Periferní sběrnicové jednotky Spínací aktory SA30M, spínací dvoukanálový aktor 0 SA304M, spínací čtyřkanálový aktor 1 SA306M, spínací šestikanálový aktor SA301M, spínací dvanáctikanálový aktor 3 SA301B, spínací jednokanálový aktor 4 SA30B, spínací dvoukanálový aktor 4 JA30B/DC, roletový (žaluziový) aktor 5 Stmívací aktory DA3M, univerzální stmívací dvoukanálový aktor 6 LBC30M, stmívací dvoukanálový aktor pro předřadníky 7 EMDC64M, převodník inels DALI/DMX 8 DCDA33M, stmívací aktor 9 RFDA73M/RGB, stmívací aktor 30 Vstupní jednotky IM30B, IM340B, IM380B, jednotky binárních vstupů 3 IM3140M, jednotka binárních vstupů 34 TI310B, teplotní vstup jednokanálový 35 TI340B, teplotní vstup čtyřkanálový 35 TI360M, teplotní vstup šestikanálový 36 Nástěnné ovladače EST3, ovládací jednotka s dotykovým displejem 40 GSB340, GSB360, GSB380, nástěnné skleněné dotykové ovladače 4 WSB30, WSB30H, nástěnné ovladače s krátkocestným ovládáním 44 WSB340, WSB340H, nástěnné ovladače s krátkocestným ovládáním 45 Nástěnná čtečka karet WMR31, nástěnná čtečka karet 46 GMR361, nástěnná skleněná dotyková čtečka karet 47 Hotelové řešení EHT3, multifunkční dotyková jednotka 48 GHR311, vstupní čtečka karet 49 Digitální pokojový termoregulátor IDRT31, digitální pokojový termoregulátor 50 LARA LARA Radio 5 LARA Intercom 53 Audio/Video imm Client 58 Connection Server 59 imm Audio ZoneR 60 elanir Aplikace inels Home Control ihc 6 Příslušenství inels TELVA 30 V, TELVA 4 V, termopohon 64 ANI, ANE, anténa 64 TC, TZ, Pt100, teplotní senzory 65 Zatížitelnost výrobků 66 Převodník analog digital ADC360M, převodník analog digital 37 Převodník digital analog DAC304B, převodník digital analog 38 DAC304M, převodník digital analog

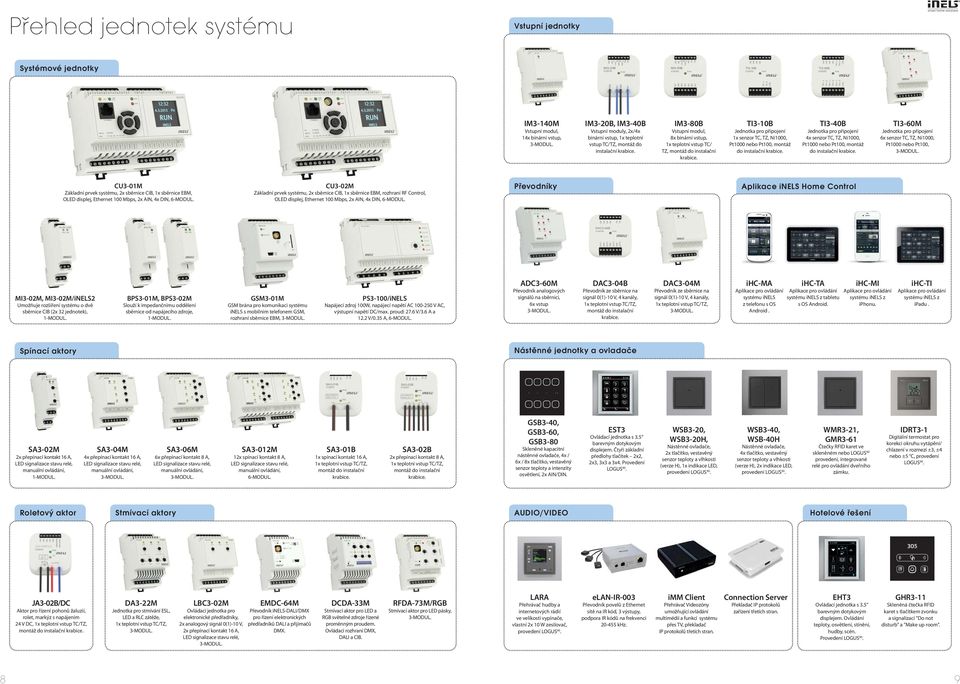

5 ACTUAL SETTING Přehled jednotek systému Vstupní jednotky Systémové jednotky IM3140M Vstupní modul, 14x binární vstup, 3MODUL. IM30B, IM340B Vstupní moduly, x/4x binární vstup, 1x teplotní vstup TC/TZ, montáž do instalační krabice. IM380B Vstupní modul, 8x binární vstup, 1x teplotní vstup TC/ TZ, montáž do instalační krabice. TI310B Jednotka pro připojení 1x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, montáž do instalační krabice. TI340B Jednotka pro připojení 4x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, montáž do instalační krabice. TI360M Jednotka pro připojení 6x senzor TC, TZ, Ni1000, Pt1000 nebo Pt100, 3MODUL. CU301M Základní prvek systému, x sběrnice, 1x sběrnice EBM, OLED displej, Ethernet 100 Mbps, x AIN, 4x DIN, 6MODUL. CU30M Základní prvek systému, x sběrnice, 1x sběrnice EBM, rozhraní RF Control, OLED displej, Ethernet 100 Mbps, x AIN, 4x DIN, 6MODUL. Převodníky Aplikace inels Home Control MI30M, MI30M/iNELS Umožňuje rozšíření systému o dvě sběrnice (x 3 jednotek), 1MODUL. BPS301M, BPS30M Slouží k impedančnímu oddělení sběrnice od napájecího zdroje, 1MODUL. GSM301M GSM brána pro komunikaci systému inels s mobilním telefonem GSM, rozhraní sběrnice EBM, 3MODUL. PS3100/iNELS Napájecí zdroj 100W, napájecí napětí AC V AC, výstupní napětí DC/max. proud: 7.6 V/3.6 A a 1. V/0.35 A, 6MODUL. ADC360M Převodník analogových signálů na sběrnici, 6x vstup 3MODUL. DAC304B Převodník ze sběrnice na signál 0(1)10 V, 4 kanály, 1x teplotní vstup TC/TZ, montáž do instalační krabice. DAC304M Převodník ze sběrnice na signál 0(1)10 V, 4 kanály, 1x teplotní vstup TC/TZ, 3MODUL. ihcma Aplikace pro ovládání systému inels z telefonu s OS Android. ihcta Aplikace pro ovládání systému inels z tabletu s OS Android. ihcmi Aplikace pro ovládání systému inels z iphonu. ihcti Aplikace pro ovládání systému inels z ipadu. Spínací aktory Nástěnné jednotky a ovladače SA30M x přepínací kontakt 16 A, LED signalizace stavu relé, manuální ovládání, 1MODUL. SA304M 4x přepínací kontakt 16 A, LED signalizace stavu relé, manuální ovládání, 3MODUL. SA306M 6x přepínací kontakt 8 A, LED signalizace stavu relé, manuální ovládání, 3MODUL. SA301M 1x spínací kontakt 8 A, LED signalizace stavu relé, manuální ovládání, 6MODUL. SA301B 1x spínací kontakt 16 A, 1x teplotní vstup TC/TZ, montáž do instalační krabice. SA30B x přepínací kontakt 8 A, 1x teplotní vstup TC/TZ, montáž do instalační krabice. GSB340, GSB360, GSB380 Skleněné kapacitní nástěnné ovladače, 4x / 6x / 8x tlačítko, vestavěný senzor teploty a intenzity osvětlení, x AIN/DIN. EST3 Ovládací jednotka s 3.5 barevným dotykovým displejem. Čtyři základní předlohy tlačítek x, x3, 3x3 a 3x4. Provedení LOGUS 90. WSB30, WSB30H, Nástěnné ovladače, x tlačítko, vestavěný senzor teploty a vlhkosti (verze H), 1x indikace LED, provedení LOGUS 90. WSB340, WSB40H Nástěnné ovladače, 4x tlačítko, vestavěný senzor teploty a vlhkosti (verze H), x indikace LED, provedení LOGUS 90. WMR31, GMR361 Čtečky RFID karet ve skleněném nebo LOGUS 90 provedení, integrované relé pro ovládání dveřního zámku. IDRT31 Digitální termostat pro korekci okruhu vytápění/ chlazení v rozmezí ±3, ±4 nebo ±5 C, provedení LOGUS 90. Roletový aktor Stmívací aktory AUDIO/VIDEO Hotelové řešení : BBC JA30B/DC Aktor pro řízení pohonů žaluzií, rolet, markýz s napájením 4 V DC, 1x teplotní vstup TC/TZ, montáž do instalační krabice. DA3M Jednotka pro stmívání ESL, LED a RLC zátěže, 1x teplotní vstup TC/TZ, 3MODUL. LBC30M Ovládací jednotka pro elektronické předřadníky, x analogový signál 0(1)10 V, x přepínací kontakt 16 A, LED signalizace stavu relé, 3MODUL. EMDC64M Převodník inelsdali/dmx pro řízení elektronických předřadníků DALI a přijímačů DMX. DCDA33M Stmívací aktor pro LED a RGB světelné zdroje řízené proměnným proudem. Ovládací rozhraní DMX, DALI a. RFDA73M/RGB Stmívací aktor pro LED pásky, 3MODUL. LARA Přehrávač hudby a internetových rádií ve velikosti vypínače, vlastní x 10 W zesilovač, provedení LOGUS 90. elanir003 Převodník povelů z Ethernet sítě na IR kód, 3 výstupy, podpora IR kódů na frekvenci 0455 khz. imm Client Přehrávač Videozóny umožňující ovládání multimédií a funkcí systému přes TV, překladač IP protokolů třetích stran. Connection Server Překladač IP protokolů zařízení třetích stran. EHT3 Ovládací jednotka s 3.5" barevným dotykovým displejem. Ovládání teploty, osvětlení, stínění, hudby, scén. Provedení LOGUS 90. GHR311 Skleněná čtečka RFID karet s tlačítkem zvonku a signalizací "Do not disturb" a "Make up room". 8 9

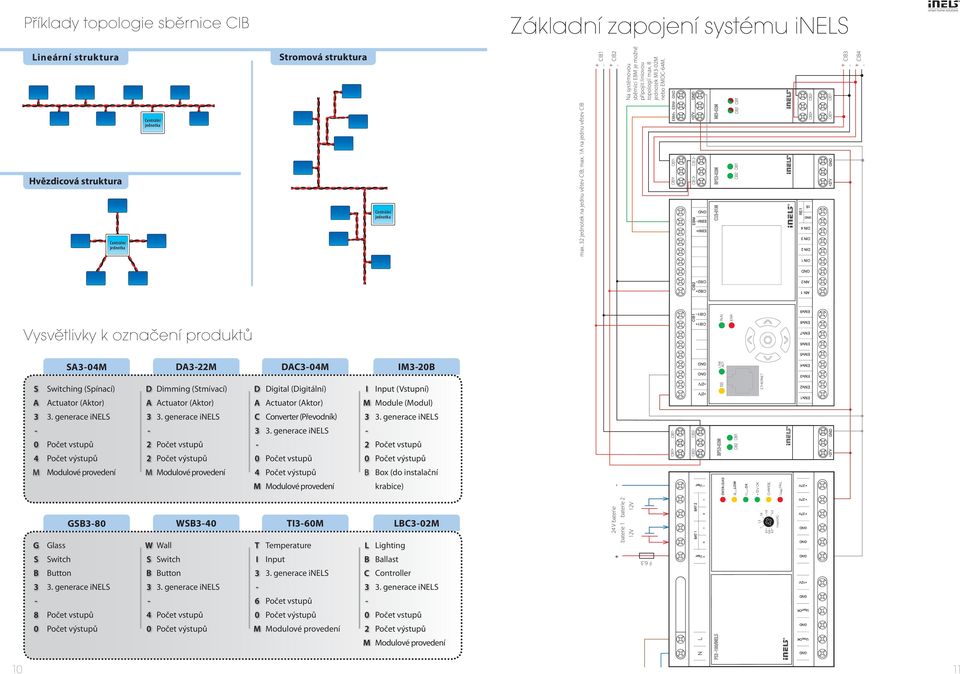

6 Příklady topologie sběrnice Základní zapojení systému inels Lineární struktura Hvězdicová struktura tecentrální jednotka Centrální jednotka Stromová struktura Centrální jednotka max. 3 jednotek na jednu větev ; max. 1A na jednu větev 1 Na systémovou sběrnici EBM je možné připojit liniovou topologií max. 8 jednotek MI30M nebo EMDC64M. EBM EBM GND 3 4 Vysvětlivky k označení produktů SA304M DA3M DAC304M IM30B S Switching (Spínací) D Dimming (Stmívací) D Digital (Digitální) I Input (Vstupní) A Actuator (Aktor) A Actuator (Aktor) A Actuator (Aktor) M Module (Modul) 3 3. generace inels 3 3. generace inels C Converter (Převodník) 3 3. generace inels 3 3. generace inels 0 Počet vstupů Počet vstupů Počet vstupů 4 Počet výstupů Počet výstupů 0 Počet vstupů 0 Počet výstupů M Modulové provedení M Modulové provedení 4 Počet výstupů B Box (do instalační G S B GSB380 Glass Switch Button W S B WSB340 Wall Switch Button M T I 3 Modulové provedení TI360M Temperature Input 3. generace inels L B C krabice) LBC30M Lighting Ballast Controller 4 V baterie baterie 1 baterie 1V 1V F generace inels 3 3. generace inels 3 3. generace inels 6 Počet vstupů 8 Počet vstupů 4 Počet vstupů 0 Počet výstupů 0 Počet vstupů 0 Počet výstupů 0 Počet výstupů M Modulové provedení Počet výstupů M Modulové provedení 10 11

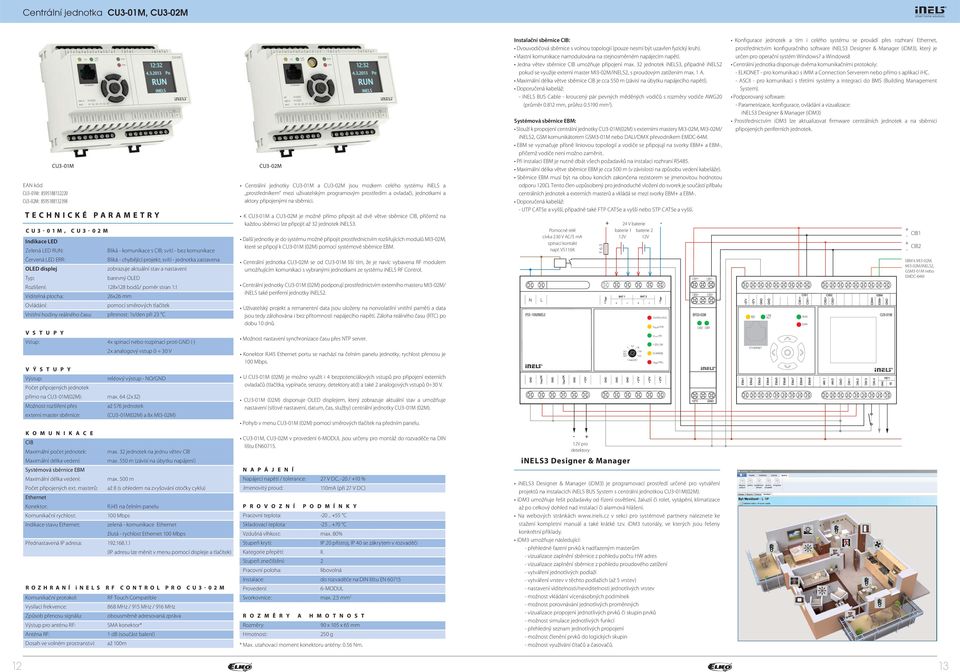

7 Centrální jednotka CU301M, CU30M CU301M CU301M: CU30M: CU301M, CU30M Indikace LED Zelená LED RUN: Červená LED ERR: OLED displej Typ: Rozlišení: Viditelná plocha: Ovládání: Vnitřní hodiny reálného času: V S T U P Y Vstup: Výstup: Počet připojených jednotek přímo na CU301M(0M): Možnost rozšíření přes externí master sběrnice: Bliká komunikace s ; svítí bez komunikace Bliká chybějící projekt; svítí jednotka zastavena zobrazuje aktuální stav a nastavení barevný OLED 18x18 bodů/ poměr stran 1:1 6x6 mm pomocí směrových tlačítek přesnost: 1s/den při 3 C 4x spínací nebo rozpínací proti GND () x analogový vstup 0 30 V reléový výstup NO/GND max. 64 (x3) až 576 jednotek (CU301M(0M) a 8x MI30M) CU30M Centrální jednotky CU301M a CU30M jsou mozkem celého systému inels a prostředníkem mezi uživatelským programovým prostředím a ovladači, jednotkami a aktory připojenými na sběrnici. K CU301M a CU30M je možné přímo připojit až dvě větve sběrnice, přičemž na každou sběrnici lze připojit až 3 jednotek inels3. Další jednotky je do systému možné připojit prostřednictvím rozšiřujících modulů MI30M, které se připojí k CU301M (0M) pomocí systémové sběrnice EBM. Centrální jednotka CU30M se od CU301M liší tím, že je navíc vybavena RF modulem umožňujícím komunikaci s vybranými jednotkami ze systému inels RF Control. Centrální jednotky CU301M (0M) podporují prostřednictvím externího masteru MI30M/ inels také periferní jednotky inels. Uživatelský projekt a remanentní data jsou uloženy na nonvolatilní vnitřní paměti a data jsou tedy zálohována i bez přítomnosti napájecího napětí. Záloha reálného času (RTC) po dobu 10 dnů. Možnost nastavení synchronizace času přes NTP server. Konektor RJ45 Ethernet portu se nachází na čelním panelu jednotky, rychlost přenosu je 100 Mbps. U CU301M (0M) je možno využít i 4 bezpotenciálových vstupů pro připojení externích ovladačů (tlačítka, vypínače, senzory, detektory atd) a také analogových vstupů 0 30 V. CU301M (0M) disponuje OLED displejem, který zobrazuje aktuální stav a umožňuje nastavení (síťové nastavení, datum, čas, služby) centrální jednotky CU301M (0M). Pohyb v menu CU301M (0M) pomocí směrových tlačítek na předním panelu. Instalační sběrnice : Dvouvodičová sběrnice s volnou topologií (pouze nesmí být uzavřen fyzický kruh). Vlastní komunikace namodulována na stejnosměrném napájecím napětí. Jedna větev sběrnice umožňuje připojení max. 3 jednotek inels3, případně inels pokud se využije externí master MI30M/iNELS, s proudovým zatížením max. 1 A. Maximální délka větve sběrnice je cca 550 m (závisí na úbytku napájecího napětí). Doporučená kabeláž: inels BUS Cable kroucený pár pevných měděných vodičů s rozměry vodiče AWG0 (průměr 0.81 mm, průřez mm ). Systémová sběrnice EBM: Slouží k propojení centrální jednotky CU301M(0M) s externími mastery MI30M, MI30M/ inels, GSM komunikátorem GSM301M nebo DALI/DMX převodníkem EMDC64M. EBM se vyznačuje přísně liniovou topologií a vodiče se připojují na svorky EBM a EBM, přičemž vodiče není možno zaměnit. Při instalaci EBM je nutné dbát všech požadavků na instalaci rozhraní RS485. Maximální délka větve sběrnice EBM je cca 500 m (v závislosti na způsobu vedení kabeláže). Sběrnice EBM musí být na obou koncích zakončena rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu centrálních jednotek a externích masterů a vkládá se mezi svorky EBM a EBM. Doporučená kabeláž: UTP CAT5e a vyšší, případně také FTP CAT5e a vyšší nebo STP CAT5e a vyšší. Pomocné relé cívka 30 V AC/5 ma spínací kontakt např. VS116K F V baterie baterie 1 baterie 1V 1V OVERLOAD U OUTLOW OUTOK Konfigurace jednotek a tím i celého systému se provádí přes rozhraní Ethernet, prostřednictvím konfiguračního software inels3 Designer & Manager (idm3), který je určen pro operační systém Windows7 a Windows8 Centrální jednotka disponuje dvěma komunikačními protokoly: ELKONET pro komunikaci s imm a Connection Serverem nebo přímo s aplikací ihc. ASCII pro komunikaci s třetími systémy a integraci do BMS (Building Management System). Podporovaný software: Parametrizace, konfigurace, ovládání a vizualizace: inels3 Designer & Manager (idm3) Prostřednictvím idm3 lze aktualizovat firmware centrálních jednotek a na sběrnici připojených periferních jednotek. 1 EBM k MI30M, MI30M/iNELS, GSM301M nebo EMDC64M Maximální počet jednotek: Maximální délka vedení: Systémová sběrnice EBM Maximální délka vedení: Počet připojených ext. masterů: Ethernet Konektor: Komunikační rychlost: Indikace stavu Ethernet: Přednastavená IP adresa: max. 3 jednotek na jednu větev max. 550 m (závisí na úbytku napájení) max. 500 m až 8 (s ohledem na zvyšování otočky cyklu) RJ45 na čelním panelu 100 Mbps zelená komunikace Ethernet žlutá rychlost Ethernet 100 Mbps (IP adresu lze měnit v menu pomocí displeje a tlačítek) R O Z H R A N Í i N E L S R F C O N T R O L P R O C U 3 0 M Komunikační protokol: RF Touch Compatible Vysílací frekvence: 868 MHz / 915 MHz / 916 MHz Způsob přenosu signálu: obousměrně adresovaná zpráva Výstup pro anténu RF: SMA konektor* Anténa RF: 1 db (součást balení) Dosah ve volném prostranství: až 100m CU301M, CU30M v provedení 6MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN V DC, 0 / 10 % 110mA (při 7 V DC) Vzdušná vlhkost: C C max. 80% IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL max..5 mm 90 x 105 x 65 mm 50 g * Max. utahovací moment konektoru antény: 0.56 Nm. 1V pro detektory inels3 Designer & Manager inels3 Designer & Manager (idm3) je programovací prostředí určené pro vytváření projektů na instalacích inels BUS System s centrální jednotkou CU301M(0M). idm3 umožňuje řešit požadavky od řízení osvětlení, žaluzií či rolet, vytápění, klimatizace až po celkový dohled nad instalací či alarmová hlášení. Na webových stránkách v sekci pro systémové partnery naleznete ke stažení kompletní manuál a také krátké tzv. idm3 tutoriály, ve kterých jsou řešeny konkrétní příklady. idm3 umožňuje následující: přehledné řazení prvků k nadřazeným masterům vizualizace zaplnění sběrnice z pohledu počtu HW adres vizualizace zaplnění sběrnice z pohledu proudového zatížení vytváření jednotlivých podlaží vytváření vrstev v těchto podlažích (až 5 vrstev) nastavení viditelnosti/neviditelnosti jednotlivých vrstev možnost vkládání vícenásobných podmínek možnost porovnávání jednotlivých proměnných vizualizace propojení jednotlivých prvků či skupin prvků možnost simulace jednotlivých funkcí přehledný seznam jednotlivých propojení možnost členění prvků do logických skupin možnost využívání čítačů a časovačů. 1 13

8 Napájecí zdroj PS3100/iNELS PS3100/iNELS je spínaný stabilizovaný napájecí zdroj s celkovým výkonem 100 W. Zdroj PS3100/iNELS slouží k napájení centrálních jednotek a externích masterů v rámci sběrnicové elektroinstalace inels. Signalizace LED PS3100/iNELS: Přístroj sestává z několika funkčních bloků. Popis funkce přístroje Základní část tvoří 100 W spínaný stabilizovaný zdroj se dvěma výstupními napěťovými úrovněmi. Napětí 7.6 V DC slouží k napájení systému inels a dále k dobíjení zálohovacích baterií. Napětí 1. V DC je určeno pro napájení např. detektorů EZS (PZTS) či EPS. Obě funkce jsou k dispozici bez přerušení i při výpadku AC napájecího zdroje (funkce UPS) za předpokladu, že jsou připojeny zálohovací baterie. Další částí zdroje jsou obvody zálohování a dobíjení baterií, které zajišťují přepínání režimů připojení, nabíjení a odpojení baterií. Jsouli v zálohovacím režimu baterie zcela vybité, obvod je ihned odpojí, aby nedošlo k tzv. hlubokému vybití. Dále je hlídán maximální vybíjecí proud při jeho překročení jsou baterie taktéž odpojeny. Pracujeli spínaný zdroj (kmitá) a jeho výstupní napětí je větší než 6.9 V, jsou zálohovací baterie dobíjeny proudem, jehož maximální hodnota je nastavena trimrem na čelním panelu zdroje. Při dobíjení svítí žlutá LED CHARGE. Zdroj prioritně napájí systém inels a zbývajícím výkonem do 100 W teprve dobíjí baterie. Jeli výstup značně zatížen, odpojí se dobíjení (zhasne žlutá LED CHARGE). Při dalším zvyšování zatížení dále klesá napětí zdroje a do zátěže teče i proud z baterií (zdroj i baterie dodávají společně výkon do zátěže). Jeli zdroj odpojen od AC sítě (nekmitá) a připojímeli nyní baterie, zůstanou baterie odpojeny a výstupy zdroje jsou bez napětí. K aktivaci je nutno připojit zdroj k síťovému napětí. Poslední částí přístroje jsou obvody signalizace a stavové výstupy. STATUS výstupy (viz. technické parametry) jsou vybaveny proudovým omezením, takže mohou přímo bez předřadných rezistorů spínat externí signalizační prvky (např. LED, optočleny nebo cívky relé). Funkce LED signalizace je uvedena v tabulce technických parametrů a názorně popsána v sedmi případových studiích. Prostřednictvím oddělovačů sběrnice od napájecího napětí BPS301M a BPS30M napájí větve sběrnice, ze které jsou dále napájeny periferní jednotky inels. PS3100/iNELS má dále využití v oblasti MaR (měření a regulace). Napájecí zdroj PS3100/iNELS má dvě pevné výstupní napěťové úrovně 7.6 V DC a 1. V DC. Tyto výstupní napětí jsou galvanicky oddělené od AC sítě. Zdroje napětí 7 V DC a 1 V DC mají společnou svorku GND. PS3100/iNELS je vybaven elektronickou ochranou proti zkratu, přepětí, výkonovému a teplotnímu přetížení. Funkce UPS zálohování výstupů zálohovacími bateriemi. Po připojení AC napájecího napětí jsou zálohovací baterie dobíjeny ze zdroje 7.6 V DC. Napájecí zdroj dodává výkon prioritně do systému inels a zbývající výkon je využit pro dobíjení zálohovacích baterií. Při zcela vybitých zálohovacích bateriích se baterie automaticky odpojí od zátěže. Plynule nastavitelný maximální nabíjecí proud zálohovacích baterií. Zálohovací baterie jsou jištěny tavnou pojistkou zajišťující ochranu proti zkratu nebo přepólování baterií. Signalizace provozních a poruchových stavů pomocí 6 LED diod umístěných na čelním panelu napájecího zdroje. STATUS výstupy s otevřeným kolektorem pro hlášení provozních stavů napájecího zdroje. PS3100/iNELS v provedení 6MODUL je určen pro montáž do rozvaděče na DIN lištu EN V AC OUT F V baterie baterie 1 1 V 1 V DC 7 V DC pro inels baterie 1 V OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL V S T U P A C Napájecí napětí: Příkon naprázdno (zdánlivý/činný): Příkon při max. zátěži (zdánlivý/činný): Jištění: V S T U P D C Napájecí napětí: Jištění: Svorky pro připojení baterií: Automatické odpojení baterií: Výstupní napětí 1: Max. zatížitelnost: Výstupní napětí : Max. zatížitelnost: Celková účinnost zdroje: Časová prodleva po připojení k AC síti: Max. nabíjecí proud baterií: L E D S I G N A L I Z A C E Výstupní napětí 7 V OK (U OUT > 4 V): Spínaný zdroj nepracuje (nekmitá): Nízké výstupní napětí (1 V < U OUT < 4 V): Výstupní napětí 1 V OK (U > 11 V): Přetížení zdroje (U OUT < 1 V): Nabíjení baterií (nabíjecí proud > 50 ma): S T A T U S STATUS výstup 1 (U PRI OK): STATUS výstup (U OUT OK): Typ výstupu: Max. připojitelné napětí: Max. proud výstupu: Úbytek napětí na spínači max.: D A L Š Í Ú D A J E Elektrická pevnost vstup AC výstupy: Připojovací svorky: Průřez připojovacích vodičů (mm ): Pracovní vlhkost vzduchu: Krytí: Související normy: V AC / Hz max. 13 VA / W max. 180 VA / 111 W tavná pojistka T3.15 A uvnitř přístroje elektronická ochrana (zkrat, proudové a teplotní přetížení) DC 4 V ( sériově spojené baterie 1 V) externí tavná pojistka F6.3 A elektronická ochrana proti proudovému přetížení každá baterie zvlášť samostatně vyvedeny krajní svorky (4 V) při napětí baterií < 1 V při překročení vybíjecího proudu 4. A 7.6 V 3.6 A 1. V 0.35 A cca 88 % max. 1 s nastavitelný 0.. A svítí zelená LED U OUT OK bliká červená LED U PRI FAIL (jeli připojená baterie) svítí žlutá LED U OUT LOW svítí zelená LED 1 V OK svítí červená LED OVERLOAD svítí žlutá LED CHARGE sepnut, pracujeli spínaný zdroj (nebliká LED U PRI FAIL) sepnut, jeli U OUT > 1 V (nesvítí červ. LED OVERLOAD) otevřený kolektor s proudovým omezením 50 V DC 50 ma při 10 ma mv při 30 ma mv při 50 ma mv 4 kv řadové max. 1 x.5, max. x 1.5 (s dutinkou max. 1 x 1.5) 0 C C 30 C C % RH IP 0 přístroj, IP 40 se zákrytem v rozvaděči I, optimálně svislá na DIN lištu EN MODUL 90 x 105 x 65 mm 39 g obecná: EN6104 bezpečnost: EN61047 EMC: EN61043 spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj nepracuje zálohovací režim výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) výstupní napětí 1 V je v pořádku baterie se dobíjejí spínaný zdroj nepracuje zálohovací režim nízké výstupní napětí 7 V (1V<U OUT <4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj pracuje nízké výstupní napětí 7 V (1V<U OUT <4V) výstupní napětí 1 V je v pořádku baterie se nedobíjejí spínaný zdroj pracuje výstupní napětí 7 V je v pořádku (U OUT >4V) nízké výstupní napětí 1 V (zkrat, přetížení) baterie se dobíjejí spínaný zdroj pracuje ve stavu přetížení nízké výstupní napětí 7 V (U OUT <1V) nízké výstupní napětí 1 V baterie se nedobíjejí OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL OVERLOAD U OUT LOW U OUT OK 1V OK CHARGE U PRI FAIL 14 15

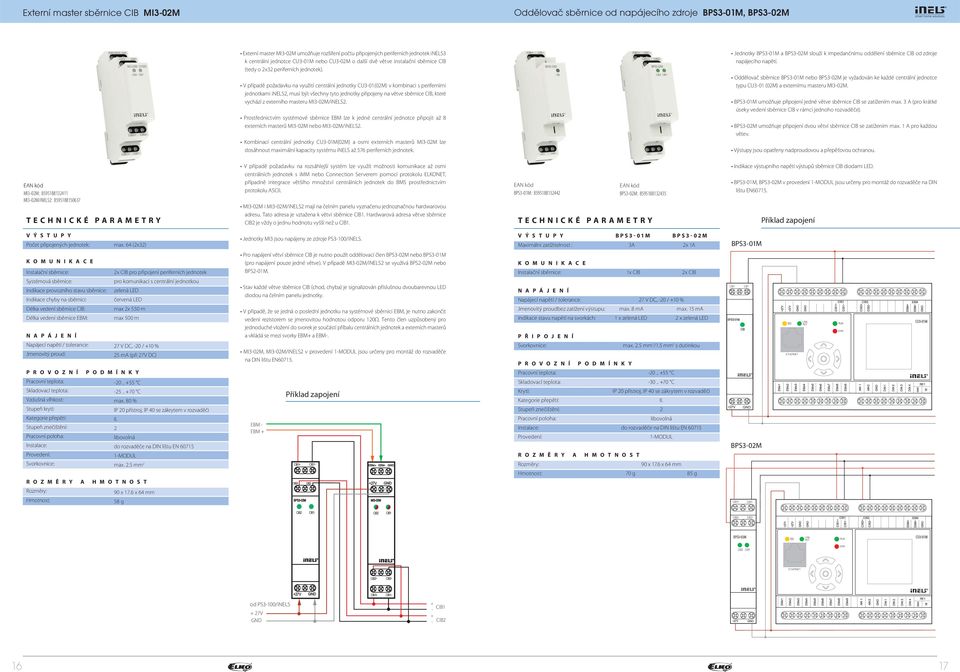

9 Externí master sběrnice MI30M Oddělovač sběrnice od napájecího zdroje BPS301M, BPS30M Externí master MI30M umožňuje rozšíření počtu připojených periferních jednotek inels3 k centrální jednotce CU301M nebo CU30M o další dvě větve instalační sběrnice (tedy o x3 periferních jednotek). V případě požadavku na využití centrální jednotky CU301(0M) v kombinaci s periferními jednotkami inels, musí být všechny tyto jednotky připojeny na větve sběrnice, které vychází z externího masteru MI30M/iNELS. Prostřednictvím systémové sběrnice EBM lze k jedné centrální jednotce připojit až 8 externích masterů MI30M nebo MI30M/iNELS. Kombinací centrální jednotky CU301M(0M) a osmi externích masterů MI30M lze dosáhnout maximální kapacity systému inels až 576 periferních jednotek. Jednotky BPS301M a BPS30M slouží k impedančnímu oddělení sběrnice od zdroje napájecího napětí. Oddělovač sběrnice BPS301M nebo BPS30M je vyžadován ke každé centrální jednotce typu CU301 (0M) a externímu masteru MI30M. BPS301M umožňuje připojení jedné větve sběrnice se zatížením max. 3 A (pro krátké úseky vedení sběrnice v rámci jednoho rozvaděče). BPS30M umožňuje připojení dvou větví sběrnice se zatížením max. 1 A pro každou větev. Výstupy jsou opatřeny nadproudovou a přepěťovou ochranou. kod MI30M: MI30M/iNELS: V případě požadavku na rozsáhlejší systém lze využít možnosti komunikace až osmi centrálních jednotek s imm nebo Connection Serverem pomocí protokolu ELKONET, případně integrace většího množství centrálních jednotek do BMS prostřednictvím protokolu ASC MI30M i MI30M/iNELS mají na čelním panelu vyznačenu jednoznačnou hardwarovou adresu. Tato adresa je vztažena k větvi sběrnice 1. Hardwarová adresa větve sběrnice je vždy o jednu hodnotu vyšší než u 1. BPS301M: BPS30M: Indikace výstupního napětí výstupů sběrnice diodami LED. BPS301M, BPS30M v provedení 1MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN Počet připojených jednotek: max. 64 (x3) Jednotky MI3 jsou napájeny ze zdroje PS3100/iNELS. Maximální zatížitelnost : BPS301M 3A BPS30M x 1A BPS301M Systémová sběrnice: Indikace provozního stavu sběrnice: Indikace chyby na sběrnici: Délka vedení sběrnice : Délka vedení sběrnice EBM: x pro připojení periferních jednotek pro komunikaci s centrální jednotkou zelená LED červená LED max x 550 m max 500 m 7 V DC, 0 / 10 % 5 ma (při 7V DC) Vzdušná vlhkost: C C max. 80 % IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL max..5 mm 90 x 17.6 x 64 mm 58 g Pro napájení větví sběrnice je nutno použít oddělovací člen BPS30M nebo BPS301M (pro napájení pouze jedné větve). V případě MI30M/iNELS se využívá BPS0M nebo BPS01M. Stav každé větve sběrnice (chod, chyba) je signalizován příslušnou dvoubarevnou LED diodou na čelním panelu jednotky. V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu centrálních jednotek a externích masterů a vkládá se mezi svorky EBM a EBM. MI30M, MI30M/iNELS v provedení 1MODUL jsou určeny pro montáž do rozvaděče na DIN lištu EN EBM EBM 1x x 7 V DC, 0 / 10 % Jmenovitý proudbez zatížení výstupu: max. 8 ma max. 15 ma Indikace stavu napětí na svorkách: 1 x zelená LED x zelená LED max..5 mm /1.5 mm s dutinkou Krytí: C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 17.6 x 64 mm 70 g 85 g BPS30M od PS3100/iNELS 7V GND

10 GSM komunikátor GSM301M Poznámky Je určen pro komunikaci se systémem inels pomocí povelů zasílaných v krátkých SMS zprávách mobilním telefonem GSM. Prostřednictvím GSM301M a mobilního telefonu lze pomocí SMS zpráv nebo volání ovládat systém inels nebo je možné touto formou získávat informace o jeho stavu a aktuálních událostech. Prostřednictvím software idm3 je možné využít až 8 příchozích hovorů, 8 odchozích hovorů, 3 příchozích SMS a 3 odchozích SMS. U SMS zpráv je délka zprávy omezena na 3 znaků a pro každou zprávu lze nastavit až osm telefonních čísel. Celkem lze v idm3 využít až 51 telefonních čísel. Pro každé z příchozích či odchozích volání lze nastavit jedno telefonní číslo. GSM301M: Externí anténa ANE: Délka příchozího volání je maximálně cca 30s, poté GSM301M hovor zavěsí. Délku odchozího volání lze uživatelsky nastavit v softwaru idm3. GSM301M lze využít pro informování uživatelů o libovolném stavu systému, např. při poruše některé z technologií či během narušení objektu. GSM301M pracuje v pásmech 850, 900 i 1800, 1900 MHz (tzv. quadband). Komunikační rozhraní: Pracovní pásmo GSM modulu: Výstupní výkon vysílače: Počet podporovaných volání: Počet informačních SMS: Počet telefonních čísel: Indikace provozního stavu sběrnice / chyby na sběrnici: Výstup pro anténu: systémová sběrnice EBM 850/900/1800/1900 MHz W pro GSM 900, 1 W pro GSM příchozích, 8 odchozích 3 příchozích, 3 odchozích až 51 LED STATUS SMA konektor * SIM karta se do jednotky vkládá z čelního panelu. Konektor MINI USB na čelním panelu je určen pro servisní účely, nicméně konfigurace telefonních čísel, SMS zpráv a volání probíhá ze softwaru idm3. GSM301M se připojuje k centrální jednotce CU301M (0M) pomocí systémové sběrnice EBM (svorky EBM a EBM). V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 10Ω. Tento člen uzpůsobený pro jednoduché vložení do svorek je součástí příbalu a vkládá se mezi svorky EBM a EBM. Indikace napájecího napětí: 7 V DC, 0 / 10 % 50 ma (při 7V DC) / max.1 A zelená LED Un Součástí dodávky je externí magnetická anténa (kabel 3m, zisk 5dB), která se připojuje na konektor RSMA (F) na čelním panelu. GSM301M v provedení 3MODUL je určena pro montáž do rozvaděče na DIN lištu EN max..5 mm /1.5 mm s dutinkou C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči na DIN lištu EN MODUL EBM EBM GND 7V EBM EBM 90 x 5 x 65 mm 18 g GSM301M Un STATUS * Max. utahovací momen konektoru antény: 0.56 Nm

11 Spínací dvoukanálový aktor SA30M Spínací čtyřkanálový aktor SA304M SA30M je spínací aktor vybavený nezávislými relé s přepínacími bezpotenciálovými kontakty. SA304M je spínací aktor vybavený 4 nezávislými relé s přepínacími bezpotenciálovými kontakty. Maximální zatížitelnost kontaktů je 16 A/4000 VA/AC1. Maximální zatížitelnost kontaktů je 16 A/4000 VA/AC1. Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný. Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný. Obě relé mají samostatně vyvedené vstupní svorky, a proto mohou spínat různé nezávislé potenciály. Všechna čtyři relé mají samostatně vyvedené vstupní svorky, a proto mohou spínat různé nezávislé potenciály. Aktor je určen pro spínání až dvou nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem). Aktor je určen pro spínání až čtyř nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem). SA30M: Výstup: Spínané napětí: Spínaný výkon: Špičkový proud: Výstupy relé odděleny od všech vnitřních obvodů: Izolace mezi reléovými výstupy RE1 a RE: x přepínací 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; max. 4 s. při střídě 10% zesílená izolace (kat. přepětí II dle EN ) zesílená izolace (kat. přepětí II dle EN ) Izolační napětí otevřeného kontaktu relé: Minimální spínaný proud: Frekvence spínání bez zátěže: Frekvence spínání se jm. zátěží: Mechanická životnost: Elektrická životnost AC1: Indikace výstupu: 1 kv 100 ma 100 min 1 6 min 1 3x x 10 5 x žlutá LED Díky přepínacím kontaktům lze aktor využít pro ovládání jednoho pohonu 30V (např. žaluzie, rolety nebo markýzy), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze na oba výstupy, viz. příklad zapojení. LED diody na předním panelu signalizují stav každého výstupu. Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktů jednotlivých relé manuálně a pro každé relé samostatně. Spínací aktory SA30M jsou standardně dodávány ve variantě materiálu kontaktu AgSnO. SA30M v provedení 1MODUL je určen pro montáž do rozvaděče na DIN lištu EN SA30M SA304M: Výstup: Spínané napětí: Spínaný výkon: Špičkový proud: Výstupy relé odděleny od všech vnitřních obvodů: 4x přepínací 16 A/AC1 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; max. 4 s. při střídě 10% zesílená izolace (kat. přepětí II dle EN ) Izolace mezi reléovými výstupy RE13 zesílená izolace a RE4: Izolace mezi reléovými výstupy RE13: (kat. přepětí II dle EN ) základní izolace (kat. přepětí II dle EN ) Izolační napětí otevřeného kontaktu relé: Minimální spínaný proud: Frekvence spínání bez zátěže: Frekvence spínání se jm. zátěží: Mechanická životnost: Elektrická životnost AC1: Indikace výstupu: 1 kv 100 ma 100 min 1 6 min 1 3x x x žlutá LED Díky přepínacím kontaktům lze aktor využít pro ovládání až dvou pohonů 30V (např. žaluzií, rolet nebo markýz), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze na oba výstupy, viz. příklad zapojení. LED diody na předním panelu signalizují stav každého výstupu. Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktů jednotlivých relé manuálně a pro každé relé samostatně. Spínací aktory SA304M jsou standardně dodávány ve variantě materiálu kontaktu AgSnO. SA304M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN SA304M Indikace stavu jednotky: 7 V DC, 0 / 10 % 50 ma (při 7V DC), ze sběrnice zelená LED RUN max..5 mm /1.5 mm s dutinkou AC 30V L N PE M Indikace stavu jednotky: 7 V DC, 0 / 10 % 70 ma (při 7V DC), ze sběrnice zelená LED RUN Vzdušná vlhkost: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 17.6 x 64 mm 8 g max..5 mm /1.5 mm s dutinkou Vzdušná vlhkost: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 161 g 15 AC 30V 1 L N

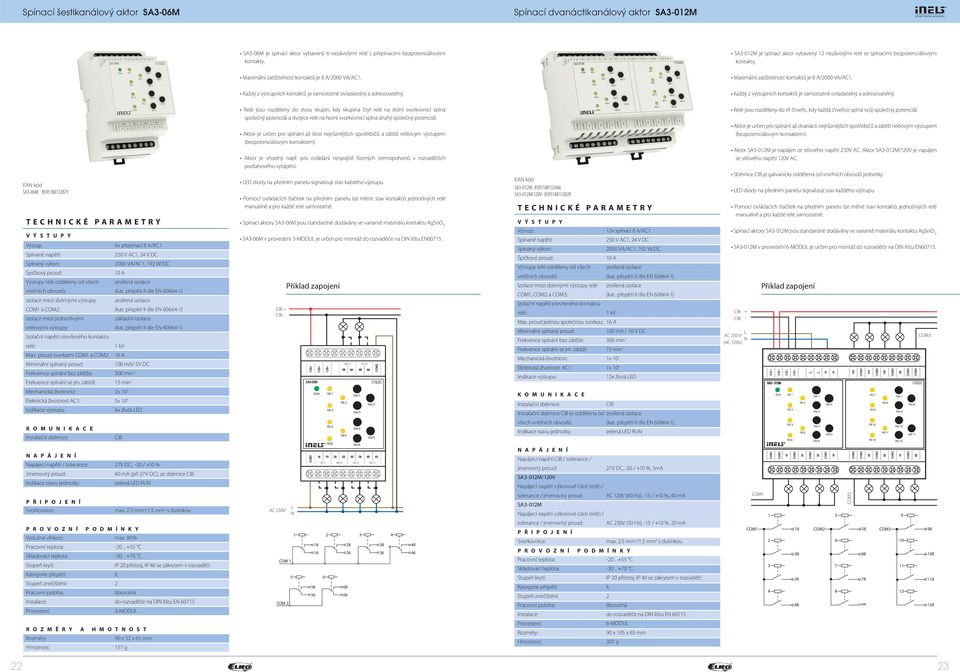

12 Spínací šestikanálový aktor SA306M Spínací dvanáctikanálový aktor SA301M SA306M je spínací aktor vybavený 6 nezávislými relé s přepínacími bezpotenciálovými kontakty. SA301M je spínací aktor vybavený 1 nezávislými relé se spínacími bezpotenciálovými kontakty. Maximální zatížitelnost kontaktů je 8 A/000 VA/AC1. Maximální zatížitelnost kontaktů je 8 A/000 VA/AC1. Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný. Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný. SA306M: Výstup: Spínané napětí: Spínaný výkon: Špičkový proud: Výstupy relé odděleny od všech vnitřních obvodů: Izolace mezi sběrnými výstupy COM1 a COM: Izolace mezi jednotlivými reléovými výstupy: 6x přepínací 8 A/AC1 50 V AC1, 4 V DC 000 VA/AC1, 19 W/DC 10 A zesílená izolace (kat. přepětí II dle EN ) zesílená izolace (kat. přepětí II dle EN ) základní izolace (kat. přepětí II dle EN ) Izolační napětí otevřeného kontaktu relé: Max. proud svorkami COM1 a COM: Minimální spínaný proud: Frekvence spínání bez zátěže: Frekvence spínání se jm. zátěží: Mechanická životnost: Elektrická životnost AC1: Indikace výstupu: 1 kv 16 A 100 ma/ 5V DC 300 min 1 15 min 1 x x x žlutá LED Relé jsou rozděleny do dvou skupin, kdy skupina čtyř relé na dolní svorkovnici spíná společný potenciál a dvojice relé na horní svorkovnici spíná druhý společný potenciál. Aktor je určen pro spínání až šesti nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem). Aktor je vhodný např. pro ovládání nespojitě řízených termopohonů v rozvaděčích podlahového vytápění. LED diody na předním panelu signalizují stav každého výstupu. Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktů jednotlivých relé manuálně a pro každé relé samostatně. Spínací aktory SA306M jsou standardně dodávány ve variantě materiálu kontaktu AgSnO. SA306M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN SA301M: SA301M/10V: Výstup: 1x spínací 8 A/AC1 Spínané napětí: 50 V AC1, 4 V DC Spínaný výkon: 000 VA/AC1, 19 W/DC Špičkový proud: 10 A Výstupy relé odděleny od všech zesílená izolace vnitřních obvodů: (kat. přepětí II dle EN ) Izolace mezi sběrnými výstupy relé zesílená izolace COM1, COM a COM3: (kat. přepětí II dle EN ) Izolační napětí otevřeného kontaktu relé: 1 kv Max. proud jednou společnou svorkou: 16 A Minimální spínaný proud: 100 ma / 10 V DC Frekvence spínání bez zátěže: 300 min 1 Frekvence spínání se jm. zátěží: 15 min 1 Mechanická životnost: 1x 10 7 Elektrická životnost AC1: 1x 10 5 Indikace výstupu: 1x žlutá LED Instalační sběrnice je oddělena od zesílená izolace všech vnitřních obvodů: (kat. přepětí II dle EN ) Indikace stavu jednotky: zelená LED RUN Relé jsou rozděleny do tří čtveřic, kdy každá čtveřice spíná svůj společný potenciál. Aktor je určen pro spínání až dvanácti nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem). Aktor SA301M je napájen ze síťového napětí 30V AC. Aktor SA301M/10V je napájen ze síťového napětí 10V AC. Sběrnice je galvanicky oddělená od vnitřních obvodů jednotky. LED diody na předním panelu signalizují stav každého výstupu. Pomocí ovládacích tlačítek na předním panelu lze měnit stav kontaktů jednotlivých relé manuálně a pro každé relé samostatně. Spínací aktory SA301M jsou standardně dodávány ve variantě materiálu kontaktu AgSnO. SA301M v provedení 6MODUL je určen pro montáž do rozvaděče na DIN lištu EN L AC 30 V N (AC 10V) SA3 01M COM3 Indikace stavu jednotky: 7V DC, 0 / 10 % 60 ma (při 7V DC), ze sběrnice zelená LED RUN max..5 mm /1.5 mm s dutinkou Vzdušná vlhkost: max. 80% C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 157 g AC 30V COM 1 COM L N Napájecí napětí / tolerance / jmenovitý proud: 7V DC, 0 / 10 %, 5mA SA301M/10V Napájecí napětí výkonové části (relé) / tolerance / jmenovitý proud: AC 10V (60 Hz), 15 / 10 %, 40 ma SA301M Napájecí napětí výkonové části (relé) / tolerance / jmenovitý proud: AC 30V (50 Hz), 15 / 10 %, 0 ma max..5 mm /1.5 mm s dutinkou C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 105 x 65 mm 307 g COM1 1 COM COM 5 COM COM

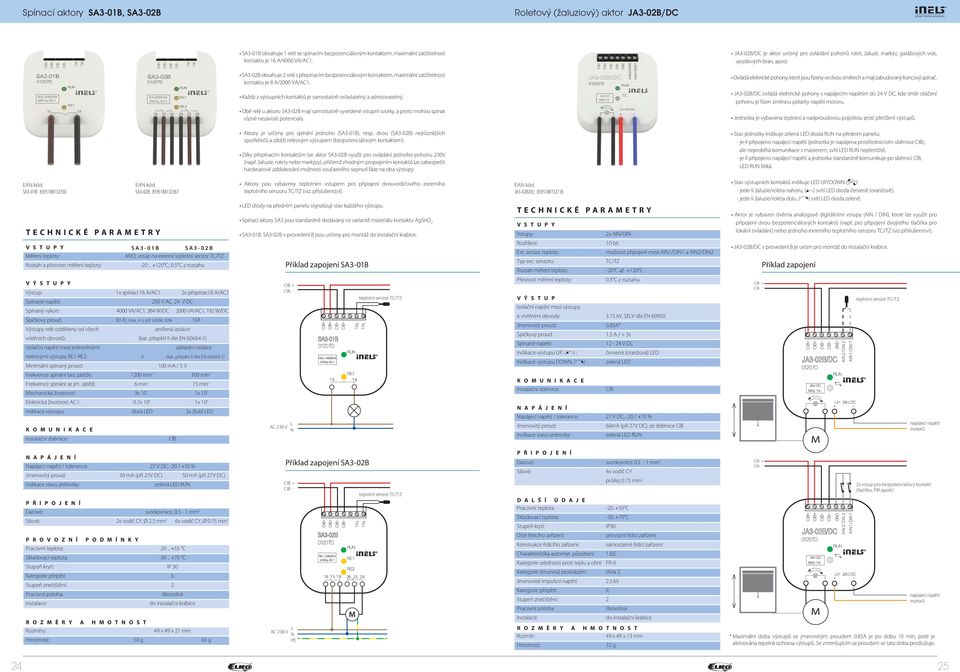

13 Spínací aktory SA301B, SA30B Roletový (žaluziový) aktor JA30B/DC SA301B obsahuje 1 relé se spínacím bezpotenciálovým kontaktem, maximální zatížitelnost kontaktu je 16 A/4000 VA/AC1. JA30B/DC je aktor určený pro ovládání pohonů rolet, žaluzií, markýz, garážových vrat, vjezdových bran, apod. SA30B obsahuje relé s přepínacím bezpotenciálovým kontaktem, maximální zatížitelnost kontaktu je 8 A/000 VA/AC1. Ovládá elektrické pohony, které jsou řízeny ve dvou směrech a mají zabudovaný koncový spínač. Každý z výstupních kontaktů je samostatně ovladatelný a adresovatelný. JA30B/DC ovládá elektrické pohony s napájecím napětím do 4 V DC, kde směr otáčení pohonu je řízen změnou polarity napětí motoru. Obě relé u aktoru SA30B mají samostatně vyvedené vstupní svorky, a proto mohou spínat různé nezávislé potenciály. Jednotka je vybavena teplotní a nadproudovou pojistkou proti přetížení výstupů. Aktory je určeny pro spínání jednoho (SA301B), resp. dvou (SA30B) nejrůznějších spotřebičů a zátěží reléovým výstupem (bezpotenciálovým kontaktem). Díky přepínacím kontaktům lze aktor SA30B využít pro ovládání jednoho pohonu 30V (např. žaluzie, rolety nebo markýzy), přičemž vhodným propojením kontaktů lze zabezpečit hardwarové zablokování možnosti současného sepnutí fáze na oba výstupy. Stav jednotky indikuje zelená LED dioda RUN na předním panelu: jeli připojeno napájecí napětí (jednotka je napájena prostřednictvím sběrnice ), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě. jeli připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici, LED RUN bliká. SA301B: SA30B: V S T U P Y SA301B SA30B Měření teploty: ANO, vstup na externí teplotní senzor TC/TZ Rozsah a přesnost měření teploty: C; 0.5 C z rozsahu Výstup: 1x spínací 16 A/AC1 x přepínací 8 A/AC1 Spínané napětí: 50 V AC, 4 V DC Spínaný výkon: 4000 VA/AC1, 384 W/DC 000 VA/AC1, 19 W/DC Špičkový proud: 30 A; max. 4 s. při střídě 10% 10A Výstupy relé odděleny od všech zesílená izolace vnitřních obvodů: (kat. přepětí II dle EN ) Izolační napětí mezi jednotlivými základní izolace reléovými výstupy RE1RE: x (kat. přepětí II dle EN ) Minimální spínaný proud: 100 ma / 5 V Frekvence spínání bez zátěže: 100 min min 1 Frekvence spínání se jm. zátěží: 6 min 1 15 min 1 Mechanická životnost: 3x x 10 7 Elektrická životnost AC1: 0.7x x 10 5 Indikace výstupu: žlutá LED x žlutá LED Aktory jsou vybaveny teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství). LED diody na předním panelu signalizují stav každého výstupu. Spínací aktory SA3 jsou standardně dodávány ve variantě materiálu kontaktu AgSnO. SA301B, SA30B v provedení B jsou určeny pro montáž do instalační krabice. L AC 30 V N SA301B SA301B 16A / 4000VA 50Vμ AC1 teplotní senzor TC/TZ JA30B/DC: V S T U P Y Vstupy: x AIN/DIN Rozlišení: 10 bit Ext. senzor teploty: možnost připojení mezi AIN1/DIN1 a AIN/DIN Typ ext. senzoru: TC/TZ Rozsah měření teploty: 0 C až 10 C Přesnost měření teploty: 0.5 C z rozsahu V Ý S T U P Izolační napětí mezi výstupy a vnitřními obvody: 3.75 kv, SELV dle EN A* Špičkový proud: 1.5 A / < 3s Spínané napětí: 1 4 V DC Indikace výstupu UP, ( ) : červená (oranžová) LED Indikace výstupu DOWN, ( ) : zelená LED 7 V DC, 0 / 10 % 60mA (při 7V DC), ze sběrnice Indikace stavu jednotky: zelená LED RUN Stav výstupních kontaktů indikuje LED UP/DOWN ( ): jedeli žaluzie/roleta nahoru, ( ) svítí LED dioda červeně (oranžově). jedeli žaluzie/roleta dolu, ( ) svítí LED dioda zeleně. Aktor je vybaven dvěma analogově digitálními vstupy (AIN / DIN), které lze využít pro připojení dvou bezpotenciálových kontaktů (např. pro připojení dvojitého tlačítka pro lokální ovládání) nebo jednoho externího teplotního senzoru TC/TZ (viz příslušenství). JA30B/DC v provedení B je určen pro montáž do instalační krabice. JA30B/DC M teplotní senzor TC/TZ napájecí napětí motorů 7 V DC, 0 / 10 % 30 ma (při 7V DC) 50 ma (při 7V DC) Indikace stavu jednotky: zelená LED RUN Datové: svorkovnice, mm Silové: x vodič CY, Ø.5 mm 6x vodič CY, Ø 0.75 mm C C IP 30 do instalační krabice 49 x 49 x 1 mm 50 g 45 g AC 30 V SA30B L N PE SA30B 8A / 000VA 50Vμ AC1 M teplotní senzor TC/TZ Datové: svorkovnice mm Silové: 4x vodič CY průřez 0.75 mm D A L Š Í Ú D A J E C Účel řídícího zařízení: Konstrukce řídícího zařízení: Charakteristika automat. působení: Kategorie odolnosti proti teplu a ohni: Kategorie (imunita) protirázům: Jmenovité impulsní napětí: C IP30 provozní řídící zařízení samostatné řídící zařízení 1.B.E FR0 třída.5 kv do instalační krabice Rozměr: 49 x 49 x 13 mm 3 g JA30B/DC M x vstup pro bezpotenciálový kontakt (tlačítko, PIR apod.) napájecí napětí motorů * Maximální doba výstupů se jmenovitým proudem 0.85A je po dobu 10 min, poté je aktivována tepelná ochrana výstupů. Se zmenšujícím se proudem se tato doba prodlužuje. 4 5

14 Univerzální stmívací dvoukanálový aktor DA3M Stmívací dvoukanálový aktor pro předřadníky LBC30M DA3M je univerzální stmívací dvoukanálový aktor, který slouží k ovládání intenzity jasu stmívatelných světelných zdrojů typu ESL, LED a RLC s napájením 30V. LBC30M je analogový dvoukanálový aktor určený pro ovládání stmívatelných předřadníků zářivek nebo jiných světelných zdrojů řízených signálem 0 (1) 10V DC. DA3M disponuje polovodičovými řízenými výstupy 30 V AC. Maximální možné zatížení je 400 VA pro každý kanál. V prostředí IDM3 lze nastavit režim výstupu 0(1)10V DC. Možnost připojení externího teplotního čidla. Při řízení analogového napěťového výstupu 0(1)10V DC dochází k automatickému přepínání kontaktu relé (0% = relé OFF; 1100% = relé ON). Každý z výstupních kanálů je samostatně ovladatelný a adresovatelný. Typ světelného zdroje se nastavuje přepínačem na přední straně přístroje. LBC30M obsahuje nezávislé analogové napěťové výstupy 0(1)10V DC a na nich závislé relé s přepínacím bezpotenciálovým kontaktem. Nastavením min. jasu potenciometrem na přední straně přístroje se eliminuje blikání různých typů světelných zdrojů. Maximální zatížitelnost kontaktů je 16 A/4000 VA/AC1. Každý ze dvou kanálů je samostatně ovladatelný a adresovatelný. DA3M: DA3M/10V: DA3M je vybavena dvěma vstupy 30 V AC, které mohou být ovládány mechanickými spínači (tlačítka, relé). Vstupy jsou galvanicky spojeny s L potenciálem, který se tedy na svorkách IN1 a IN vyskytuje trvale. Pomocí ovládacích tlačítek na předním panelu lze manuálně ovládat daný výstup. LBC30M: LED diody na předním panelu signalizují stav každého kanálu. Pomocí ovládacích tlačítek na předním panelu, lze měnit stav kontaktů jednotlivých kanálů manuálně, a to pro každý kanál samostatně. Aktor je vybaven elektronickou nadproudovou a tepelnou ochranou, která vypne výstup při přetížení, zkratu, přehřátí. LBC30M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN V S T U P Y Ovládací vstup: Měření teploty: Rozsah a přesnost měření teploty: Počet ovládacích prvků: Výstup: Typ zátěže: Izolační sběrnice oddělená od všech vnitřních obvodů: Izolační napětí mezi jednotl. silovými výstupy: Minimální výstupní výkon: Maximální výstupní výkon: Indikace výstupů ON/OFF: Ochrany přístroje: Napájecí napětí z / tolerance: Indikace stavu jednotky: DA3M Napájecí napětí pro výkonovou část / tolerance: DA3M/10V Napájecí napětí pro výkonovou část / tolerance: vstupy, spínané potenciálem L* ANO, vstup na externí teplotní senzor TC/TZ C; 0.5 C z rozsahu tlačítka, 4 potenciometry na předním panelu bezkontaktní výstupy, x MOSFET odporová, indukční a kapacitní**, LED, ESL zesílená izolace (kat. přepětí II dle EN ) max. 500 V AC 10 VA DA3M (30V): 400 VA pro každý kanál DA3M/10V: 00 VA pro každý kanál x žlutá LED tepelná krátkodobé přetížení dlouhodobé přetížení 7 V DC, 0 / 10 % 5 ma (při 7V DC), ze sběrnice zelená LED RUN AC 30V (50Hz), 15 / 10 % AC 10V (60Hz), 15 / 10 % max..5 mm /1.5 mm s dutinkou Vzdušná vlhkost: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči svislá do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 170 g Při instalaci je nutné ponechat z každé strany aktoru alespoň půl modulu volného místa z důvodu lepšího chlazení. DA3M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN AC 30 V L (AC 10V) N DA3M typ zdroje symbol popis R odporová žárovka, halogenová žárovka L induktivní vinutý transformátor pro nízkovoltové halogenové žárovky C kapacitní elektronický transformátor pro nízkovoltové halogenové žárovky LED ESL Typy připojitelných zátěží teplotní senzor TC / TZ F 5A stmívatelné LED 30 V stmívatelné úsporné zářivky * Vstupy nejsou galvanicky oddělené od napájecího napětí. ** Upozornění: není dovoleno připojovat současně zátěže induktivního a kapacitního charakteru na stejný kanál. Vstup teplotního senzoru je na poteciálu síťového napájecího napětí. V S T U P Y Počet ovládacích tlačítek: tlačítka na předním panelu Výstup: x 0(1)10V/10 ma x přepínací 16 A/AC1 Spínané napětí: Spínaný výkon: Špičkový proud: 50 V AC1, 4 V DC 4000 VA/AC1, 384 W/DC 30 A; max. 4s při střídě 10% Izolační napětí mezi jednotlivými reléovými výstupy RE1 a RE a vnitřními 4 kv, zesílená izolace obvody: (kat. přepětí II dle EN ) Izolační napětí otevřeného kontaktu relé: Minimální spínaný proud: Frekvence spínání bez zátěže: Frekvence spínání se jm. zátěží: Mechanická životnost: Elektrická životnost AC1: Indikace výstupu: 1 kv 100 ma 100 min 1 6 min 1 3x x 10 5 x žlutá LED Indikace stavu jednotky: 7 V DC, 0 / 10 % 60 ma (při 7V DC), ze sběrnice zelená LED RUN max..5 mm /1.5 mm s dutinkou Vzdušná vlhkost: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 19 g L AC 30 V N PE stmívatelný předřadník DC 0(1) 10 V L vstup N 0 V 40 V L N DC 0(1) 10 V vstup 0 V 40 V

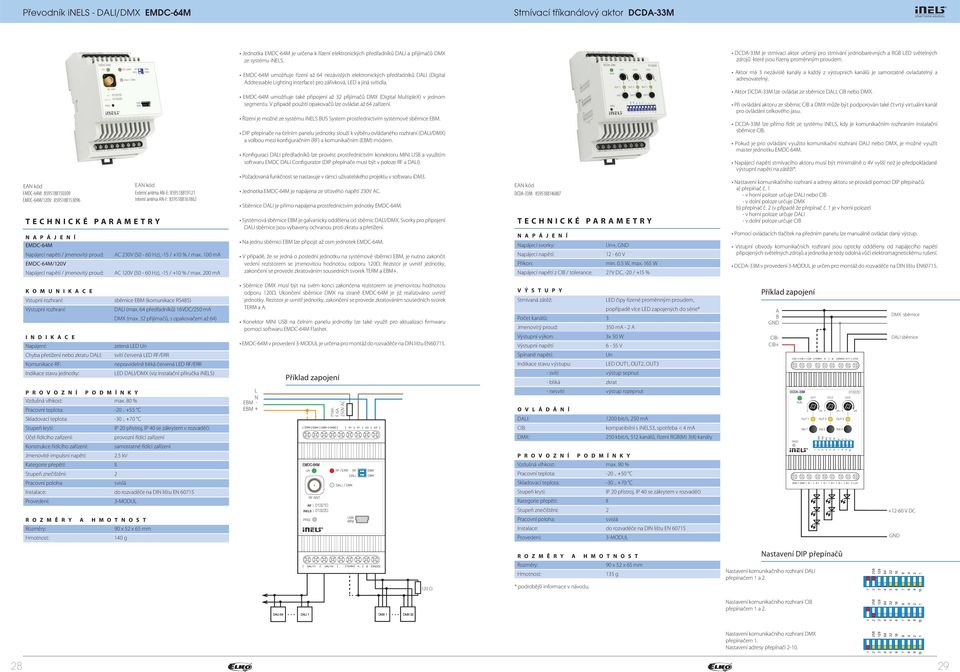

15 Převodník inels DALI/DMX EMDC64M Stmívací tříkanálový aktor DCDA33M Jednotka EMDC64M je určena k řízení elektronických předřadníků DALI a přijímačů DMX ze systému inels. DCDA33M je stmívací aktor určený pro stmívání jednobarevných a RGB LED světelných zdrojů které jsou řízeny proměnným proudem. EMDC64M umožňuje řízení až 64 nezávislých elektronických předřadníků DALI (Digital Addressable Lighting Interface) pro zářivková, LED a jiná svítidla. Aktor má 3 nezávislé kanály a každý z výstupních kanálů je samostatně ovladatelný a adresovatelný. EMDC64M: EMDC64M/10V: EMDC64M Napájecí napětí / jmenovitý proud: EMDC64M/10V Napájecí napětí / jmenovitý proud: Externí anténa ANE: Interní anténa ANI: AC 30V (50 60 Hz), 15 / 10 % / max. 100 ma AC 10V (50 60 Hz), 15 / 10 % / max. 00 ma EMDC64M umožňuje také připojení až 3 přijímačů DMX (Digital MultipleX) v jednom segmentu. V případě použití opakovačů lze ovládat až 64 zařízení. Řízení je možné ze systému inels BUS System prostřednictvím systémové sběrnice EBM. DIP přepínače na čelním panelu jednotky slouží k výběru ovládaného rozhraní (DALI/DMX) a volbou mezi konfiguračním (RF) a komunikačním (EBM) módem. Konfiguraci DALI předřadníků lze provést prostřednictvím konektoru MINI USB a využitím softwaru EMDC DALI Configurator (DIP přepínače musí být v poloze RF a DALI). Požadovaná funkčnost se nastavuje v rámci uživatelského projektu v softwaru idm3. Jednotka EMDC64M je napájena ze síťového napětí 30V AC. Sběrnice DALI je přímo napájena prostřednictvím jednotky EMDC64M. Systémová sběrnice EBM je galvanicky oddělena od sběrnic DALI/DMX. Svorky pro připojení DALI sběrnice jsou vybaveny ochranou proti zkratu a přetížení. Na jednu sběrnici EBM lze připojit až osm jednotek EMDC64M. V případě, že se jedná o poslední jednotku na systémové sběrnici EBM, je nutno zakončit vedení rezistorem se jmenovitou hodnotou odporu 10Ω. Rezistor je uvnitř jednotky, zakončení se provede zkratováním sousedních svorek TERM a EBM. DCDA33M: Napájecí svorky: Napájecí napětí: Příkon: Napájecí napětí z / tolerance: Un, GND 1 60 V min. 0.5 W, max. 165 W 7V DC, 0 / 15 % Aktor DCDA33M lze ovládat ze sběrnice DALI, nebo DMX. Při ovládání aktoru ze sběrnic a DMX může být podporován také čtvrtý virtuální kanál pro ovládání celkového jasu. DCDA33M lze přímo řídit ze systému inels, kdy je komunikačním rozhraním instalační sběrnice. Pokud je pro ovládání využito komunikační rozhraní DALI nebo DMX, je možné využít master jednotku EMDC64M. Napájecí napětí stmívacího aktoru musí být minimálně o 4V vyšší než je předpokládané výstupní napětí na zátěži*. Nastavení komunikačního rozhraní a adresy aktoru se provádí pomocí DIP přepínačů: a) přepínač č. 1 v horní poloze určuje DALI nebo v dolní poloze určuje DMX b) přepínač č. (v případě že přepínač č. 1 je v horní poloze) v horní poloze určuje DALI v dolní poloze určuje Pomocí ovládacích tlačítek na předním panelu lze manuálně ovládat daný výstup. Vstupní obvody komunikačních rozhraní jsou opticky odděleny od napájecího napětí připojených světelných zdrojů a jednotka je tedy odolná vůči elektromagnetickému rušení. DCDA33M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN Vstupní rozhraní: Výstupní rozhraní: sběrnice EBM (komunikace RS485) DALI (max. 64 předřadníků) 16VDC/50 ma DMX (max. 3 přijímačů, s opakovačem až 64) I N D I K A C E Napájení: Chyba přetížení nebo zkratu DALI: Komunikace RF: Indikace stavu jednotky: zelená LED Un svítí červená LED RF/ERR nepravidelně bliká červená LED RF/ERR LED DALI/DMX (viz Instalační příručka inels) Vzdušná vlhkost: Účel řídícího zařízení: Konstrukce řídícího zařízení: Jmenovité impulsní napětí: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči provozní řídící zařízení samostatné řídící zařízení.5 kv svislá do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 140 g Sběrnice DMX musí být na svém konci zakončena rezistorem se jmenovitou hodnotou odporu 10Ω. Ukončení sběrnice DMX na straně EMDC64M je již realizováno uvnitř jednotky. Rezistor je uvnitř jednotky, zakončení se provede zkratováním sousedních svorek TERM a A. Konektor MINI USB na čelním panelu jednotky lze také využít pro aktualizaci firmwaru pomocí softwaru EMDC64M Flasher. EMDC64M v provedení 3MODUL je určena pro montáž do rozvaděče na DIN lištu EN L Ṉ EBM EBM max. F 6A 50V AC Stmívaná zátěž: LED čipy řízené proměnným proudem, popřípadě více LED zapojených do série* Počet kanálů: Výstupní výkon: Výstupní napětí Spínané napětí: Indikace stavu výstupu: svítí bliká nesvítí ma A 3x 50 W 6 55 V Un LED OUT1, OUT, OUT3 výstup sepnut zkrat výstup rozepnut O V L Á D Á N Í DALI: : DMX: 100 bit/s, 50 ma kompatibilní s inels3, spotřeba < 4 ma 50 kbit/s, 51 kanálů, řízení RGB(M) 3(4) kanály Vzdušná vlhkost: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči II svislá do rozvaděče na DIN lištu EN MODUL A B GND DMX sběrnice DALI sběrnice 160 V DC GND 10 Ω 90 x 5 x 65 mm 135 g * podrobější informace v návodu. Nastavení DIP přepínačů Nastavení komunikačního rozhraní DALI přepínačem 1 a. Nastavení komunikačního rozhraní přepínačem 1 a. DALI 64 DALI 1 DMX 1 DMX 3 Nastavení komunikačního rozhraní DMX přepínačem 1. Nastavení adresy přepínači

16 Stmívací aktor RFDA73M/RGB Stmívač pro LED pásky slouží pro nezávislé ovládání 3 jednobarevných LED pásků nebo jednoho RGB LED pásku. Režimy ovládání Rozšířená volba režimů ovládání jej umožnuje kombinovat s: a) Ovladači a Systémovými prvky inels RF Control b) ovládacím signálem 0(1)10V c) připojením do inels BUS pomocí převodníku DAC. RF RGB Nastavení přepínače režimu MODE: RF COLOR Nastavení přepínače režimu MODE: RFDA73M/RGB napětí frekvence 14V DC MHz V DC MHz V DC 915 MHz V DC 916 MHz Externí anténa ANE: Interní anténa ANI: modulové provedení prvku s montáží do rozvaděče umožnuje připojení stmívané zátěže 3 x 5A což představuje: a) jednobarevný LED pásek 7.W (ELKO Lighting) 3 x 8 m b) RGB LED pásek 14.4W (ELKO Lighting) 10 m. 6 světelných funkcí plynulý náběh nebo doběh s časovým nastavením s30min. Při vypnutí se nastavená úroveň uloží do paměti a po opětovném sepnutí se vrátí na poslední nastavenou hodnotu. Stmívač může být ovládán až 3 kanály (1 kanál představuje jedno tlačítko na ovladači) Napájení prvku je v rozsahu 14V DC a je signalizováno zelenou LED. Součástí balení je interní anténa ANI, v případě umístění prvku do plechového rozvaděče, pro zlepšení signálu můžete použít externí anténu ANE. Dosah až 160m (na volném prostranství), v případě nedostatečného signálu mezi ovladačem a prvkem lze použít opakovač signálu RFRP0. Režim RF RGB pro ovládání RGB LED pásků. V režimu programování RF RGB se automaticky přiřadí barvy k jednotlivým tlačítkům vysílače. Pozn.: Režim lze ovládat RF Touchem, RF Pilotem, RFWB40/G, RF KEY, RFIM40B, elanrf003 a elanrfwi003. RF WHITE Nastavení přepínače režimu MODE: R červená G zelená B modrá MASTER Režim RF COLOR pro ovládání RGB LED pásků, kdy si lze volit barvu pro jednotlivé tlačítko vysílače. Dlouhým stiskem tlačítka se spustí režim hledání barvy. Po uvolnění tlačítka se aktuální barva nastaví pro dané tlačítko. Pozn.: Režim lze ovládat RF Touchem, RF Pilotem, RFWB40/G, RF KEY RFIM40B, elanrf003 a elanrfwi003. TERM 010V a TERM 110V Nastavení přepínače režimu MODE: MASTER Komunikační frekvence s obousměrným protokolem inels RF Control. Stmívaná zátěž: Počet kanálů: Špičkový proud: Spínané napětí: LED pásek 1V,4V se spol. anodou; RGB LED pásek 1V, 4V se spol. anodou 3 3x5 A 3x10 A Un Zapojení Varianty výstupů V režimu RF WHITE se jednotka chová jako tři nezávislé stmívače pro 14V DC. Každý kanál lze programovat nezávisle na sobě a má svoji adresu. Pozn.: Režim lze ovládat RF Touchem, RF Pilotem, RFWB0/G, RFWB40/G, RF KEY, RFIM0B, RFIM 40B, elanrf003 a elanrfwi003. Režimy TERM 0 10V a TERM 110V. Vstupy 010V a 110V slouží pro ovládání jednoho RGB LED pásku nebo tří nezávislých jednobarevných LED pásků z inels BUS System. Pro kontrolu lze využít převodníky DAC3 04M nebo DAC304B. Pro ovládání je vhodné využít nástěnnou dotykovou jednotku EST3, ovladače WSB340, skleněné dotykové ovladače GSB340, aplikaci imm na televizní obrazovce nebo aplikaci ihc pro chytré telefony a tablety. O V L Á D Á N Í RF povelem z vysílače: Ext. signálem: Dosah na volném prostranství Výstup pro anténu RF: Zatížitelnost výstupu 10V: 868 MHz / 915 MHz / 916 MHz 010 V, 110V až 160 m SMA konektor * 10 ma RF RGB RF COLOR Možnosti řízení jednobarevných a RGB LED pásků z inels BUS SYSTEM TERM 0(1)10V DC RGB LED pásek TERM 0(1)10V DC jednobarevný LED pásek Napájecí svorky: Napájecí napětí: Maximální příkon bez zatížení: Un, GND 14 V DC stabilizované 0.8 W 0107D 0107D max 1x.5, max x1.5/ s dutinkou max. 1x.5 Ovládání RGB LED pásků Krytí: 0 až 50 C 30 až 70 C IP 0 z čelního panelu do rozvaděče na DIN lištu EN MODUL RF WHITE 90 x 5 x 65 mm 130 g * Max. utahovací momen konektoru antény: 0.56 Nm. W W W Ovládání jednobarevných LED pásků RGB LED pásek W LED pásek 30 31

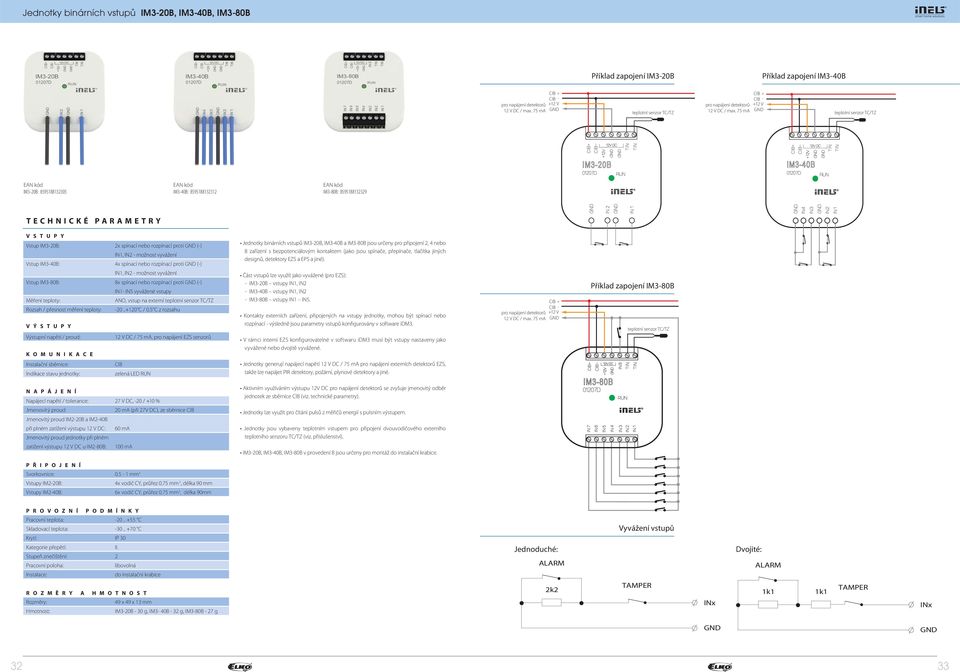

17 Jednotky binárních vstupů IM30B, IM340B, IM380B IM30B IM340B pro napájení detektorů 1 V 1 V DC / max. 75 ma GND teplotní senzor TC/TZ pro napájení detektorů 1 V 1 V DC / max. 75 ma GND teplotní senzor TC/TZ IM30B IM340B IM30B: IM340B: IM380B: V S T U P Y Vstup IM30B: Vstup IM340B: Vstup IM380B: Měření teploty: Rozsah / přesnost měření teploty: Výstupní napětí / proud: x spínací nebo rozpínací proti GND () IN1, IN možnost vyvážení 4x spínací nebo rozpínací proti GND () IN1, IN možnost vyvážení 8x spínací nebo rozpínací proti GND () IN1 IN5 vyvážené vstupy ANO, vstup na externí teplotní senzor TC/TZ C / 0.5 C z rozsahu 1 V DC / 75 ma, pro napájení EZS senzorů Jednotky binárních vstupů IM30B, IM340B a IM380B jsou určeny pro připojení, 4 nebo 8 zařízení s bezpotenciálovým kontaktem (jako jsou spínače, přepínače, tlačítka jiných designů, detektory EZS a EPS a jiné). Část vstupů lze využít jako vyvážené (pro EZS): IM30B vstupy IN1, IN IM340B vstupy IN1, IN IM380B vstupy IN1 IN5. Kontakty externích zařízení, připojených na vstupy jednotky, mohou být spínací nebo rozpínací výsledně jsou parametry vstupů konfigurovány v software idm3. V rámci interní EZS konfigurovatelné v softwaru idm3 musí být vstupy nastaveny jako vyvážené nebo dvojitě vyvážené. pro napájení detektorů 1 V 1 V DC / max. 75 ma GND IM380B teplotní senzor TC/TZ Indikace stavu jednotky: Jmenovitý proud IM0B a IM40B při plném zatížení výstupu 1 V DC: Jmenovitý proud jednotky při plném zatížení výstupu 1 V DC u IM80B: zelená LED RUN 7 V DC, 0 / 10 % 0 ma (při 7V DC), ze sběrnice 60 ma 100 ma Jednotky generují napájecí napětí 1 V DC / 75 ma pro napájení externích detektorů EZS, takže lze napájet PIR detektory, požární, plynové detektory a jiné. Aktivním využíváním výstupu 1V DC pro napájení detektorů se zvyšuje jmenovitý odběr jednotek ze sběrnice (viz. technické parametry). Jednotky lze využít pro čítání pulsů z měřičů energií s pulsním výstupem. Jednotky jsou vybaveny teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství). IM30B, IM340B, IM380B v provedení B jsou určeny pro montáž do instalační krabice. IM380B Vstupy IM0B: Vstupy IM40B: mm 4x vodič CY, průřez 0.75 mm, délka 90 mm 6x vodič CY, průřez 0.75 mm, délka 90mm Krytí: C C IP 30 do instalační krabice Jednoduché: ALARM Vyvážení vstupů Dvojité: ALARM 49 x 49 x 13 mm IM30B 30 g, IM3 40B 3 g, IM380B 7 g k TAMPER INx 1k1 1k1 TAMPER INx GND GND 3 33

18 Jednotka binárních vstupů IM3140M Teplotní vstup jednokanálový a čtyřkanálový TI310B, TI340B Jednotka binárních vstupů IM3140M je určena pro připojení až 14 zařízení s bezpotenciálovým kontaktem (jako jsou spínače, přepínače, tlačítka jiných designů, detektory EZS a EPS a jiné). Jednotky jsou určeny pro připojení jednoho (TI310B) nebo až čtyř (TI340B) externích teplotních senzorů. Vstupy IN1 IN7 lze použít i jako vyvážené. Kontakty externích zařízení, připojených na vstupy jednotky, mohou být spínací nebo rozpínací výsledně jsou parametry vstupů konfigurovány v software idm3. V rámci interní EZS konfigurovatelné v softwaru idm3 musí být vstupy nastaveny jako vyvážené nebo dvojitě vyvážené. Jednotka generuje napájecí napětí 1 V DC / 150 ma pro napájení externích detektorů EZS, takže lze napájet PIR detektory, požární, plynové detektory a jiné. Aktivním využíváním výstupu 1V DC pro napájení detektorů se zvyšuje jmenovitý odběr jednotky ze sběrnice (viz. technické parametry). Jednotky řady TI3 podporují připojení následujících teplotních senzorů: TC/TZ vodičové zapojení Ni1000, Pt1000, Pt100 vodičové a 3vodičové zapojení. Používá se v případech, kdy je nutné snímat teplotu, např. podlaha/prostor, vnitřní/venkovní teplota, technologické zařízení kotelny, solární ohřev apod. Stav jednotek indikuje zelená LED dioda RUN na předním panelu: jeli připojeno napájecí napětí (jednotky jsou napájeny prostřednictvím sběrnice ), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě. jeli připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici, LED RUN bliká. IM3140M: Jednotka lze využít pro čítání pulsů z měřičů energií s pulsním výstupem. IM3140M v provedení 3MODUL je určena pro montáž do rozvaděče, na DIN lištu EN TI310B: TI340B: TI310B, TI340B v provedení B jsou určeny pro montáž do instalační krabice. TI310B V S T U P Y Vstup: Max. frekvence čtení pulzu: 14x spínací nebo rozpínací proti GND () IN1 IN7 možnost vyvážení 100 Hz pro napájení detektorů 1V DC/150 ma V S T U P Y Teplotní vstup pro měření teploty: Rozsah měření teploty: Rozlišení převodníku: 1x / 4x vstup na externí teplotní senzor TC, TZ, Ni1000, Pt1000, Pt100 viz. příslušenství Dle typu použitého senzoru, sondy od 50 C do 400 C 15 bit Výstup (napájení 1Vpro senzory): 1 V DC/150 ma Indikace stavu jednotky: zelená LED RUN 7 V DC, 0 / 10 % 5 ma (při 7V DC), ze sběrnice Jmenovitý proud jednotky při plném zatížení výstupu 1 V DC: 100 ma max..5 mm /1.5 mm s dutinkou Vzdušná vlhkost: Krytí: max. 80 % C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL IM3140M Indikace stavu jednotky: zelená LED RUN 7 V DC, 0 / 10 % 0 ma (při 7V DC), ze sběrnice 0.5 mm 1 mm C C Krytí: IP 30 do instalační krabice 49 x 49 x 13 mm TI310B (7 g), TI340B (7 g) TI310B t t A A COM TI340B COM teplotní senzor TC/TZ, Ni, Pt teplotní senzor TC/TZ, Ni, Pt 90 x 5 x 65 mm 110 g vodičové je nutné proklemovat svorky TIN_B a COM Možnosti zapojení 3vodičové vlastní zapojení čidla je nutno volit dle jeho technické specifikace t t t A A A COM teplotní senzory TC/TZ, Ni, Pt TINx_A TINx_B COMx TINx_A TINx_B COMx 34 35

19 A B A B Teplotní vstup šestikanálový TI360M Převodník analog digital ADC360M Jednotka TI360M je určena pro připojení až šesti externích teplotních senzorů. Jednotky řady TI3 podporují připojení následujících teplotních senzorů: TC/TZ vodičové zapojení Ni1000, Pt1000, Pt100 vodičové a 3vodičové zapojení. ADC360M je převodník analogového signálu na digitální a je vybaven 6 analogovými vstupy. Analogové vstupy slouží k připojení teplotních senzorů nebo analogových snímačů generujících napěťový nebo proudový signál. Používá se v případech, kdy je nutné snímat teplotu, např. podlaha/prostor, vnitřní/ venkovní teplota, technologické zařízení kotelny, solární ohřev apod. Analogové vstupy mají rozlišení AD převodníku 14 bitů. Stav jednotky indikuje zelená LED dioda RUN na předním panelu: jeli připojeno napájecí napětí (jednotka je napájena prostřednictvím sběrnice ), ale neprobíhá komunikace s masterem, svítí LED RUN nepřetržitě. jeli připojeno napájecí napětí a jednotka standardně komunikuje po sběrnici, LED RUN bliká. Analogové vstupy mají společnou svorku COM. Analogové vstupy / výstupy jsou konfigurovatelné v programu idm3 nezávisle jako napěťové (U), proudové (I) nebo teplotní. TI360M: Stav na jednotlivých teplotních vstupech indikuje příslušná červená LED na předním panelu: svítí rozpojení senzoru bliká překročení rozsahu měření nesvítí vše je v pořádku. TI360M v provedení 3MODUL je určena pro montáž do rozvaděče na DIN lištu EN ADC360M: Doporučovanou meteostanicí je Clima sensor, která nabízí čtyři typy s pěti až osmi výstupy. Nejvyšší řada nabízí měření srážek (ano/ne), jasu (východ, jih, západ), soumraku, rychlosti větru, teploty a relativní vlhkosti. Červené LED diody na čelním panelu indikují překročení rozsahu, přerušení senzoru nebo přetížení výstupu Uref. Při využití vstupů pro měření teploty lze připojit následující teplotní senzory: TC, TZ, Ni1000, Pt1000, Pt100 V S T U P Y Teplotní vstup pro měření teploty: Rozsah měření teploty: Rozlišení převodníku: Indikace překročení rozsahu nebo přerušení senzoru: Indikace stavu jednotky: 6x vstup na externí teplotní senzor TC, TZ, Ni1000, Pt1000, Pt100 viz. příslušenství Dle typu použitého senzoru, sondy od 50 C do 400 C 15 bit 6x červená LED zelená LED RUN 7 V DC, 0 / 10 % 45 ma (při 7V DC), ze sběrnice max..5 mm /1.5 mm s dutinkou TI360M t A B COM t A B teplotní senzory TC, TZ, Ni, Pt V S T U P Y Analogové vstupy: Počet vstupů: Galv. oddělení od vnitřních obvodů: Diagnostika: Společný vodič: Rozlišení převodníku: Vstupní odpor pro napěťové rozsahy: pro proudové rozsahy: Typy vstupů / měřící rozsahy*: 6x napěťový, proudový nebo teplotní vstup 6 ne indikace (překročení rozsahu, přerušení senzoru nebo přetížení výstupu Uref) příslušnou červenou LED diodou COM 14 bitů cca 150 kω 100 Ω napěťový (U) : 0 10 V (U) 0 V (U) proudový (I) : 0 0 ma (I) 4 0 ma (I) teplotní: vstup na ext. teplotní senzor TC, TZ, Ni1000, Pt1000, Pt100 viz. příslušenství / dle použitého senzoru od 30 C do 50 C ADC360M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN t t teplotní senzory TC/TZ, Ni, Pt C C Krytí: IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN Provedení 3MODUL 90 x 5 x 65 mm 10 g TINx_A COM TINx_B COMx A A COM A t t t t teplotní senzory TC, TZ, Ni, Pt Možnosti zapojení vodičové je nutné proklemovat svorky TIN_B a COM A 3vodičové vlastní zapojení čidla je nutno volit dle jeho technické specifikace TINx_A COM TINx_B COMx R E F E R E N Č N Í H O N A P Ě T Í U r e f 1 A U r e f Napětí* / proud Uref1: Napětí* / proud Uref: Indikace stavu jednotky: Jmenovitý proud**: 10 nebo 15 V DC / 100 ma nebo 10 V DC / 0 ma zelená LED RUN C C IP 0 přístroj, IP 40 se zákrytem v rozvaděči do rozvaděče na DIN lištu EN MODUL 90 x 5 x 65 mm 11 g 7 V DC, 0 / 10 % 100 ma (při 7V DC), ze sběrnice max..5 mm /1.5 mm s dutinkou 1/4 VDC 0(4)0 0(1)10 ma V proudový vstup bez externího napájecího zdroje napěťový vstup 0(4)0 ma proudový vstup s externím napájecím zdrojem * volitelné pro každý vstup / výstup individuálně konfigurací v uživatelském programu idm3. Při konfiguraci 15 V DC a odběru 100 ma nutno dodržet min. napájcí napětí 4V DC. ** dle zatížení výstupu Uref

20 Převodník digital analog DAC304B Převodník digital analog DAC304M DAC304B je převodník digitálního signálu na analogový napěťový signál. DAC304M je převodník digitálního signálu na analogový napěťový signál. Převodník generuje 4 analogové napěťové signály, které podle typu ovládaného zařízení mohou být regulovány v rozsahu 010 V a nebo 110 V. Převodník generuje 4 analogové napěťové signály, které podle typu ovládaného zařízení mohou být regulovány v rozsahu 0(1)10 V. Používá se pro regulaci a řízení zařízení, které mohou být tímto signálem ovládány (stmívatelné předřadníky zářivek a jiných typů světelných zdrojů např. LED panely ze sortimentu ELKO Lighting, stmívací aktor pro LED a RGB pásky RFDA73M/RGB, termostatické hlavice, servopohony, prvky měření a regulace a jiné). Používá se pro regulaci a řízení zařízení, které mohou být tímto signálem ovládány (stmívatelné předřadníky zářivek, a jiných typů světelných zdrojů např. LED panely ze sortimentu ELKO Lighting, stmívací aktor pro LED a RGB pásky RFDA73M/RGB, termostatické hlavice, servopohony, prvky měření a regulace a jiné). Rozsah výstupního napětí je volitelný v programu idm3. Rozsah výstupního napětí je volitelný v programu idm3. Převodník je vybaven teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství). Převodník je vybaven teplotním vstupem pro připojení dvouvodičového externího teplotního senzoru TC/TZ (viz. příslušenství). DAC304B v provedení B je určen pro montáž do instalační krabice. DAC340M v provedení 3MODUL je určen pro montáž do rozvaděče na DIN lištu EN DAC304B: DAC304M: V S T U P V S T U P Měření teploty: Rozsah a přesnost měření teploty: ANO, vstup na externí teplotní senzor TC/TZ C; 0.5 C z rozsahu teplotní senzor TC/TZ Měření teploty: Rozsah a přesnost měření teploty: ANO, vstup na ext. teplotní senzor TC/TZ C; 0.5 C z rozsahu teplotní senzor TC/TZ Napěťový analog. výstup/max. proud: 4x 0(1)10 V/10 ma Napěťový analog. výstup/max. proud: 4x 0(1) 10 V / 10 ma Indikace přetížení výstupu: červená LED OVERLOAD DAC304M Indikace stavu jednotky: zelená LED RUN DAC304B RUN OVERLOAD Indikace stavu jednotky: zelená LED RUN 7 V DC, 0 / 10 % 50 ma (při 7V DC), ze sběrnice 7 V DC, 0 / 10 % 50 ma (při 7V DC), ze sběrnice mm max..5 mm /1.5 mm s dutinkou C C IP 30 0(1)10 V 0(1)10 V 0(1)10 V 0(1)10 V Vzdušná vlhkost: max. 80 % C C 0(1)10 V 0(1)10 V 0(1)10 V 0(1)10 V IP 0 přístroj, IP 40 se zákrytem v rozvaděči do instalační krabice do rozvaděče na DIN lištu EN x 49 x 13 mm 3MODUL 7 g 90 x 5 x 65 mm 108 g 38 39
