řada ORION Průmyslová a multifunkční rádiová dálková ovládání 1 Popis Obsah

Rozměr: px
Začít zobrazení ze stránky:

Download "řada ORION Průmyslová a multifunkční rádiová dálková ovládání 1 Popis Obsah"

Transkript

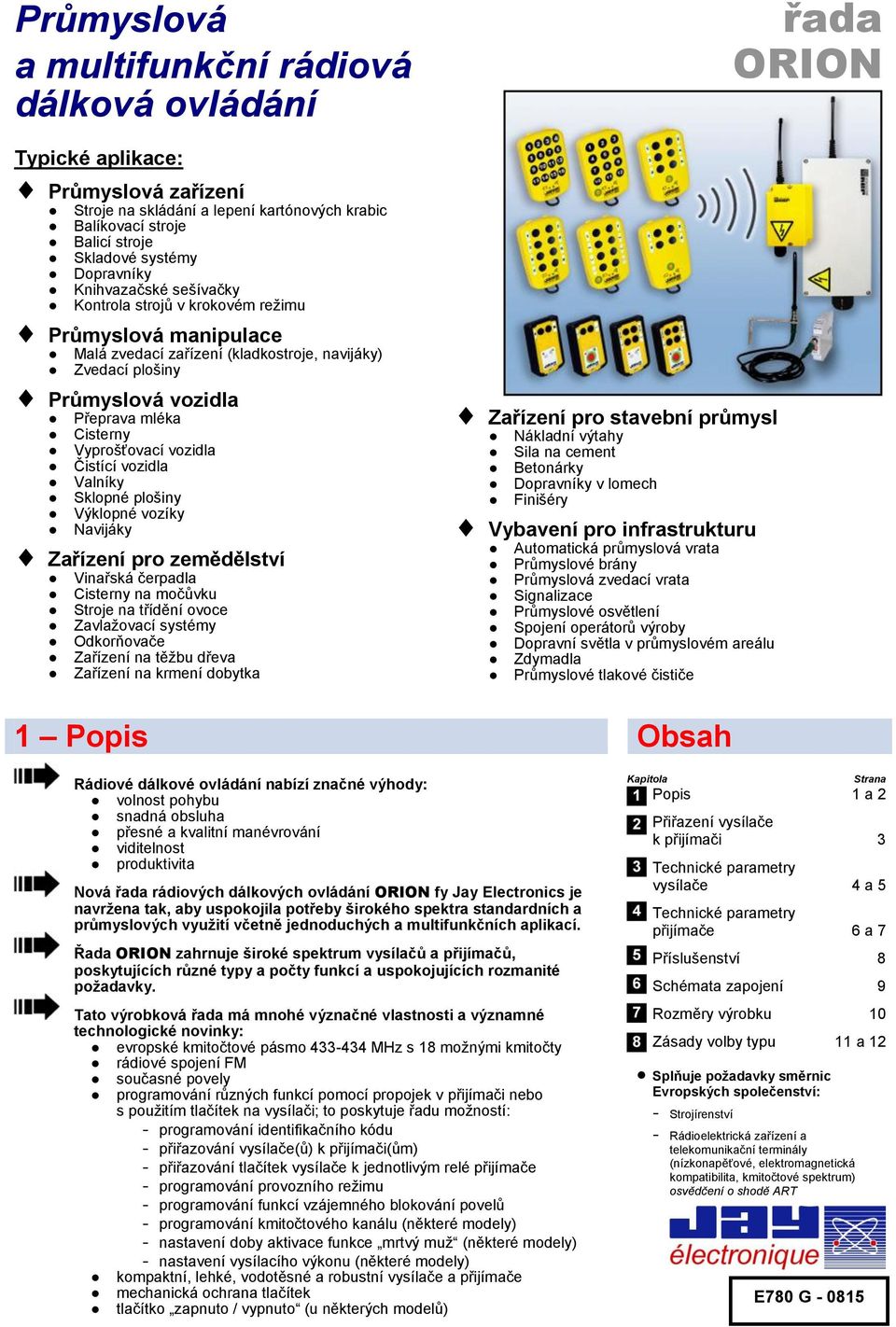

1 Průmyslová a multifunkční rádiová dálková ovládání Typické aplikace: Průmyslová zařízení Stroje na skládání a lepení kartónových krabic Balíkovací stroje Balicí stroje Skladové systémy Dopravníky Knihvazačské sešívačky Kontrola strojů v krokovém režimu Průmyslová manipulace Malá zvedací zařízení (kladkostroje, navijáky) Zvedací plošiny Průmyslová vozidla Přeprava mléka Cisterny Vyprošťovací vozidla Čistící vozidla Valníky Sklopné plošiny Výklopné vozíky Navijáky Zařízení pro zemědělství Vinařská čerpadla Cisterny na močůvku Stroje na třídění ovoce Zavlažovací systémy Odkorňovače Zařízení na těžbu dřeva Zařízení na krmení dobytka Zařízení pro stavební průmysl Nákladní výtahy Sila na cement Betonárky Dopravníky v lomech Finišéry Vybavení pro infrastrukturu Automatická průmyslová vrata Průmyslové brány Průmyslová zvedací vrata Signalizace Průmyslové osvětlení Spojení operátorů výroby Dopravní světla v průmyslovém areálu Zdymadla Průmyslové tlakové čističe řada ORION 1 Popis Obsah Rádiové dálkové ovládání nabízí značné výhody: volnost pohybu snadná obsluha přesné a kvalitní manévrování viditelnost produktivita Nová řada rádiových dálkových ovládání ORION fy Jay Electronics je navržena tak, aby uspokojila potřeby širokého spektra standardních a ch využití včetně jednoduchých a multifunkčních aplikací. Řada ORION zahrnuje široké spektrum vysílačů a přijímačů, poskytujících různé typy a počty funkcí a uspokojujících rozmanité požadavky. Tato výrobková řada má mnohé význačné vlastnosti a významné technologické novinky: evropské kmitočtové pásmo MHz s 18 možnými kmitočty rádiové spojení FM současné povely programování různých funkcí pomocí propojek v přijímači nebo s použitím tlačítek na vysílači; to poskytuje řadu možností: - programování identifikačního kódu - přiřazování vysílače(ů) k přijímači(ům) - přiřazování tlačítek vysílače k jednotlivým relé přijímače - programování provozního režimu - programování funkcí vzájemného blokování povelů - programování kmitočtového kanálu (některé y) - nastavení doby aktivace funkce mrtvý muž (některé y) - nastavení vysílacího výkonu (některé y) kompaktní, lehké, vodotěsné a robustní vysílače a přijímače mechanická ochrana tlačítek tlačítko zapnuto / vypnuto (u některých ů) Kapitola Strana Popis 1 a 2 Přiřazení vysílače k přijímači 3 Technické parametry vysílače 4 a 5 Technické parametry přijímače 6 a 7 Příslušenství 8 Schémata zapojení 9 Rozměry výrobku 10 Zásady volby typu 11 a 12 Splňuje požadavky směrnic Evropských společenství: - Strojírenství - Rádioelektrická zařízení a telekomunikační terminály (nízkonapěťové, elektromagnetická kompatibilita, kmitočtové spektrum) osvědčení o shodě ART E780 G

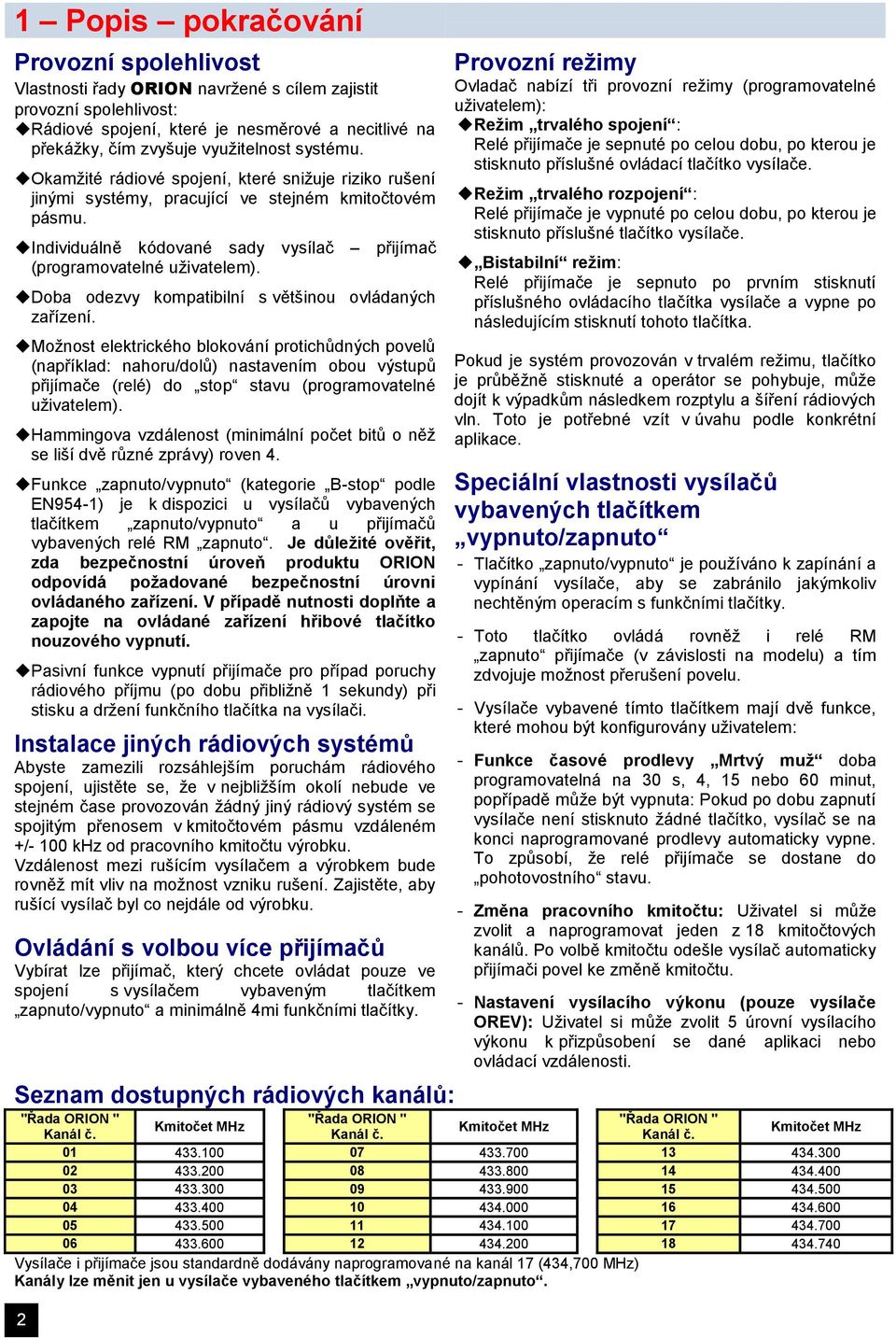

2 1 Popis pokračování Provozní spolehlivost Vlastnosti řady ORION navržené s cílem zajistit provozní spolehlivost: Rádiové spojení, které je nesměrové a necitlivé na překážky, čím zvyšuje využitelnost systému. Okamžité rádiové spojení, které snižuje riziko rušení jinými systémy, pracující ve stejném kmitočtovém pásmu. Individuálně kódované sady vysílač přijímač (programovatelné uživatelem). Doba odezvy kompatibilní s většinou ovládaných zařízení. Možnost elektrického blokování protichůdných povelů (například: nahoru/dolů) nastavením obou výstupů přijímače (relé) do stop stavu (programovatelné uživatelem). Hammingova vzdálenost (minimální počet bitů o něž se liší dvě různé zprávy) roven 4. Funkce zapnuto/vypnuto (kategorie B-stop podle EN954-1) je k dispozici u vysílačů vybavených tlačítkem zapnuto/vypnuto a u přijímačů vybavených relé RM zapnuto. Je důležité ověřit, zda bezpečnostní úroveň produktu ORION odpovídá požadované bezpečnostní úrovni ovládaného zařízení. V případě nutnosti doplňte a zapojte na ovládané zařízení hřibové tlačítko nouzového vypnutí. Pasivní funkce vypnutí přijímače pro případ poruchy rádiového příjmu (po dobu přibližně 1 sekundy) při stisku a držení funkčního tlačítka na vysílači. Instalace jiných rádiových systémů Abyste zamezili rozsáhlejším poruchám rádiového spojení, ujistěte se, že v nejbližším okolí nebude ve stejném čase provozován žádný jiný rádiový systém se spojitým přenosem v kmitočtovém pásmu vzdáleném +/- 100 khz od pracovního kmitočtu výrobku. Vzdálenost mezi rušícím vysílačem a výrobkem bude rovněž mít vliv na možnost vzniku rušení. Zajistěte, aby rušící vysílač byl co nejdále od výrobku. Ovládání s volbou více přijímačů Vybírat lze přijímač, který chcete ovládat pouze ve spojení s vysílačem vybaveným tlačítkem zapnuto/vypnuto a minimálně 4mi funkčními tlačítky. Seznam dostupných rádiových kanálů: Provozní režimy Ovladač nabízí tři provozní režimy (programovatelné uživatelem): Režim trvalého spojení : Relé přijímače je sepnuté po celou dobu, po kterou je stisknuto příslušné ovládací tlačítko vysílače. Režim trvalého rozpojení : Relé přijímače je vypnuté po celou dobu, po kterou je stisknuto příslušné tlačítko vysílače. Bistabilní režim: Relé přijímače je sepnuto po prvním stisknutí příslušného ovládacího tlačítka vysílače a vypne po následujícím stisknutí tohoto tlačítka. Pokud je systém provozován v trvalém režimu, tlačítko je průběžně stisknuté a operátor se pohybuje, může dojít k výpadkům následkem rozptylu a šíření rádiových vln. Toto je potřebné vzít v úvahu podle konkrétní aplikace. Speciální vlastnosti vysílačů vybavených tlačítkem vypnuto/zapnuto - Tlačítko zapnuto/vypnuto je používáno k zapínání a vypínání vysílače, aby se zabránilo jakýmkoliv nechtěným operacím s funkčními tlačítky. - Toto tlačítko ovládá rovněž i relé RM zapnuto přijímače (v závislosti na u) a tím zdvojuje možnost přerušení povelu. - Vysílače vybavené tímto tlačítkem mají dvě funkce, které mohou být konfigurovány uživatelem: - Funkce časové prodlevy Mrtvý muž doba programovatelná na 30 s, 4, 15 nebo 60 minut, popřípadě může být vypnuta: Pokud po dobu zapnutí vysílače není stisknuto žádné tlačítko, vysílač se na konci naprogramované prodlevy automaticky vypne. To způsobí, že relé přijímače se dostane do pohotovostního stavu. - Změna pracovního kmitočtu: Uživatel si může zvolit a naprogramovat jeden z 18 kmitočtových kanálů. Po volbě kmitočtu odešle vysílač automaticky přijímači povel ke změně kmitočtu. - Nastavení vysílacího výkonu (pouze vysílače OREV): Uživatel si může zvolit 5 úrovní vysílacího výkonu k přizpůsobení se dané aplikaci nebo ovládací vzdálenosti. "Řada ORION " "Řada ORION " "Řada ORION " Kmitočet MHz Kmitočet MHz Kanál č. Kanál č. Kanál č. Kmitočet MHz Vysílače i přijímače jsou standardně dodávány naprogramované na kanál 17 (434,700 MHz) Kanály lze měnit jen u vysílače vybaveného tlačítkem vypnuto/zapnuto. 2

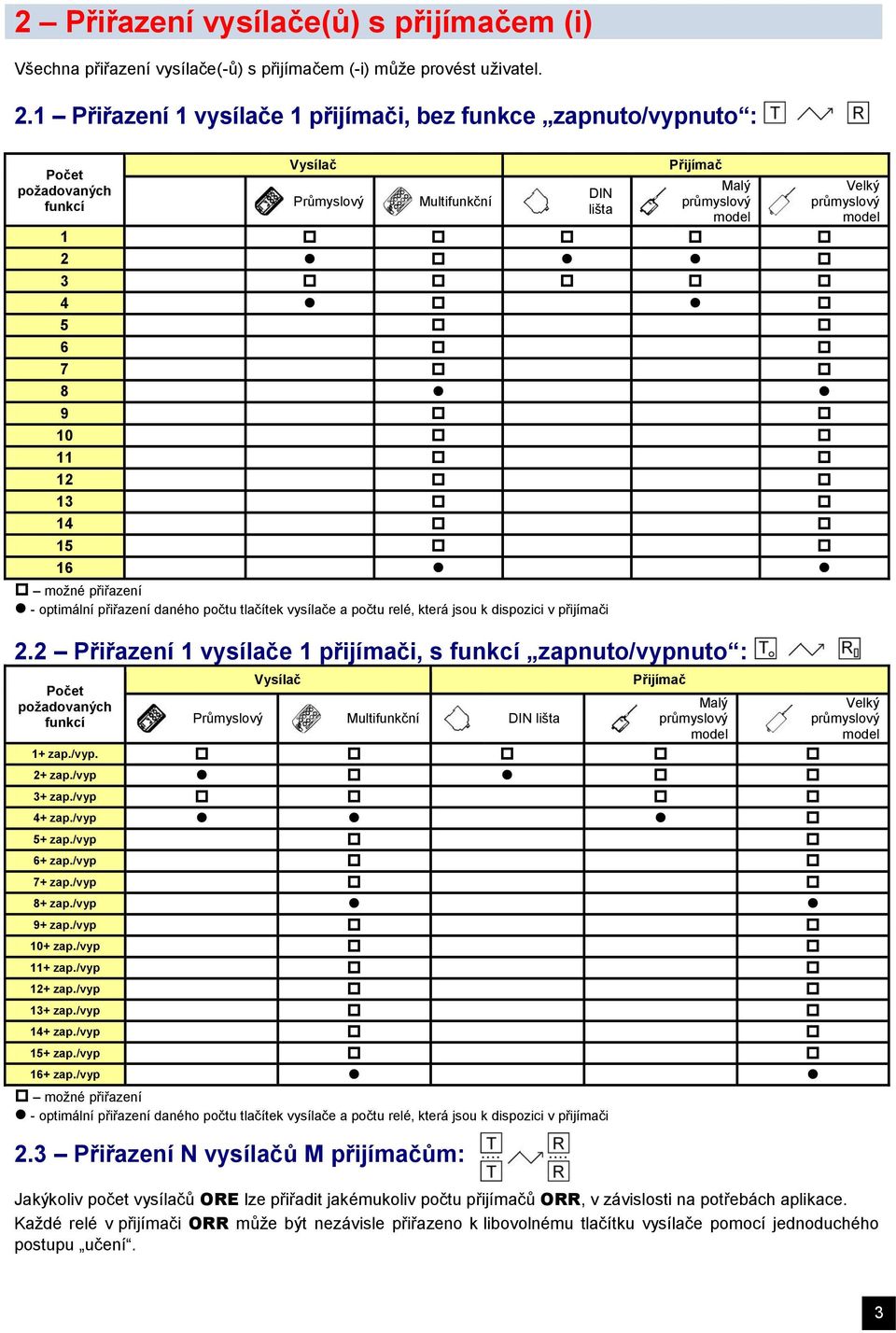

3 2 Přiřazení vysílače(ů) s přijímačem (i) Všechna přiřazení vysílače(-ů) s přijímačem (-i) může provést uživatel. 2.1 Přiřazení 1 vysílače 1 přijímači, bez funkce zapnuto/vypnuto : Počet požadovaných funkcí Vysílač Průmyslový Multifunkční DIN lišta Přijímač Malý možné přiřazení - optimální přiřazení daného počtu tlačítek vysílače a počtu relé, která jsou k dispozici v přijímači 2.2 Přiřazení 1 vysílače 1 přijímači, s funkcí zapnuto/vypnuto : Počet požadovaných funkcí Vysílač Průmyslový Multifunkční DIN lišta Přijímač Malý 1+ zap./vyp. 2+ zap./vyp 3+ zap./vyp 4+ zap./vyp 5+ zap./vyp 6+ zap./vyp 7+ zap./vyp 8+ zap./vyp 9+ zap./vyp 10+ zap./vyp 11+ zap./vyp 12+ zap./vyp 13+ zap./vyp 14+ zap./vyp 15+ zap./vyp 16+ zap./vyp možné přiřazení - optimální přiřazení daného počtu tlačítek vysílače a počtu relé, která jsou k dispozici v přijímači 2.3 Přiřazení N vysílačů M přijímačům: Velký Velký Jakýkoliv počet vysílačů ORE lze přiřadit jakémukoliv počtu přijímačů ORR, v závislosti na potřebách aplikace. Každé relé v přijímači ORR může být nezávisle přiřazeno k libovolnému tlačítku vysílače pomocí jednoduchého postupu učení. 3

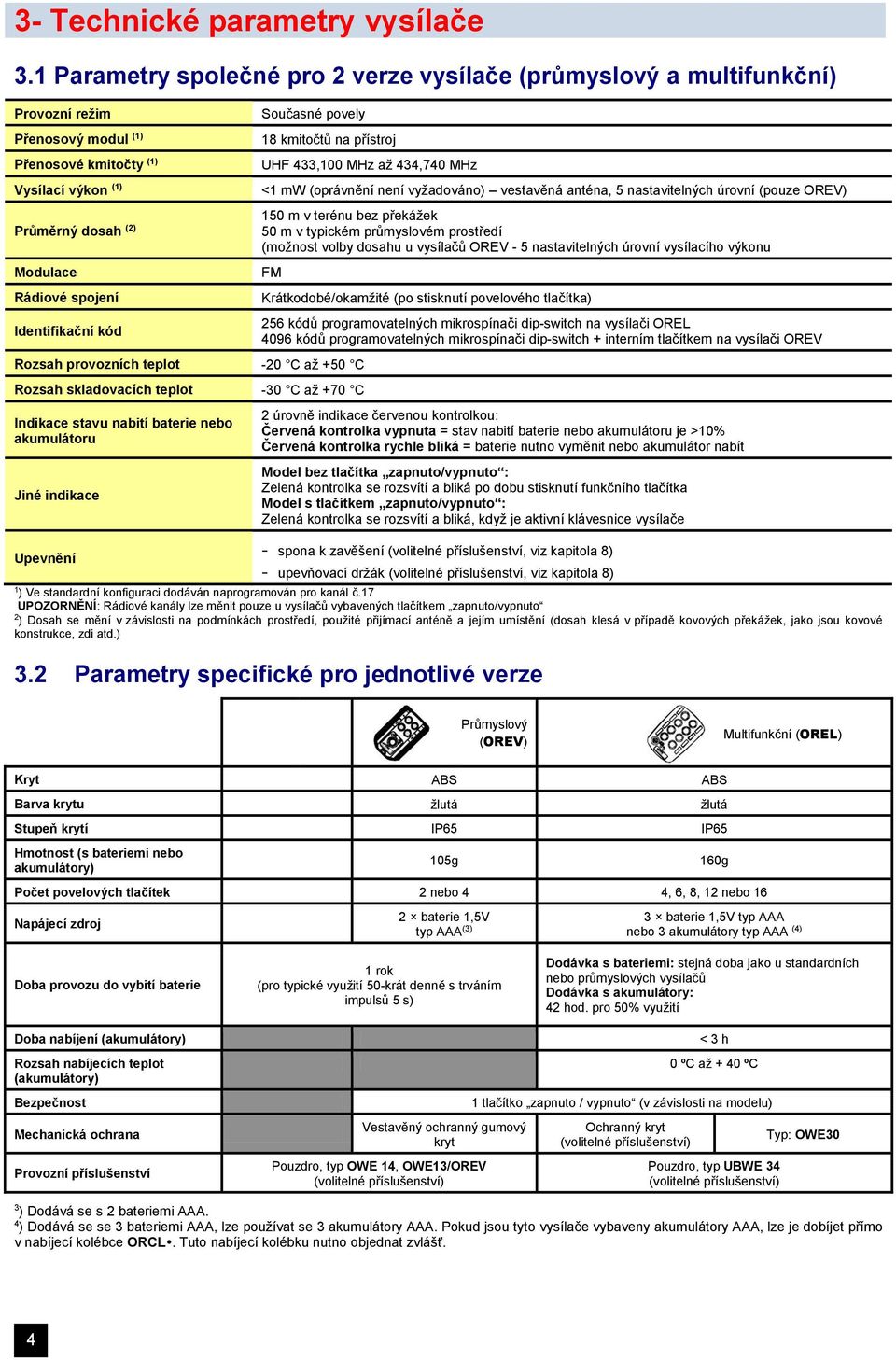

4 3- Technické parametry vysílače 3.1 Parametry společné pro 2 verze vysílače ( a multifunkční) Provozní režim Přenosový modul (1) Přenosové kmitočty (1) Vysílací výkon (1) Průměrný dosah (2) Modulace Rádiové spojení Identifikační kód Současné povely 18 kmitočtů na přístroj UHF 433,100 MHz až 434,740 MHz <1 mw (oprávnění není vyžadováno) vestavěná anténa, 5 nastavitelných úrovní (pouze OREV) 150 m v terénu bez překážek 50 m v typickém průmyslovém prostředí (možnost volby dosahu u vysílačů OREV - 5 nastavitelných úrovní vysílacího výkonu FM Rozsah provozních teplot -20 C až +50 C Rozsah skladovacích teplot -30 C až +70 C Indikace stavu nabití baterie nebo akumulátoru Jiné indikace Krátkodobé/okamžité (po stisknutí povelového tlačítka) 256 kódů programovatelných mikrospínači dip-switch na vysílači OREL 4096 kódů programovatelných mikrospínači dip-switch + interním tlačítkem na vysílači OREV 2 úrovně indikace červenou kontrolkou: Červená kontrolka vypnuta = stav nabití baterie nebo akumulátoru je >10% Červená kontrolka rychle bliká = baterie nutno vyměnit nebo akumulátor nabít Model bez tlačítka zapnuto/vypnuto : Zelená kontrolka se rozsvítí a bliká po dobu stisknutí funkčního tlačítka Model s tlačítkem zapnuto/vypnuto : Zelená kontrolka se rozsvítí a bliká, když je aktivní klávesnice vysílače Upevnění - spona k zavěšení (volitelné příslušenství, viz kapitola 8) - upevňovací držák (volitelné příslušenství, viz kapitola 8) 1 ) Ve standardní konfiguraci dodáván naprogramován pro kanál č.17 UPOZORNĚNÍ: Rádiové kanály lze měnit pouze u vysílačů vybavených tlačítkem zapnuto/vypnuto 2 ) Dosah se mění v závislosti na podmínkách prostředí, použité přijímací anténě a jejím umístění (dosah klesá v případě kovových překážek, jako jsou kovové konstrukce, zdi atd.) 3.2 Parametry specifické pro jednotlivé verze Průmyslový (OREV) Multifunkční (OREL) Kryt ABS ABS Barva krytu žlutá žlutá Stupeň krytí IP65 IP65 Hmotnost (s bateriemi nebo akumulátory) 105g 160g Počet povelových tlačítek 2 nebo 4 4, 6, 8, 12 nebo 16 Napájecí zdroj Doba provozu do vybití baterie 2 baterie 1,5V typ AAA (3) 1 rok (pro typické využití 50-krát denně s trváním impulsů 5 s) 3 baterie 1,5V typ AAA nebo 3 akumulátory typ AAA (4) Dodávka s bateriemi: stejná doba jako u standardních nebo ch vysílačů Dodávka s akumulátory: 42 hod. pro 50% využití Doba nabíjení (akumulátory) Rozsah nabíjecích teplot (akumulátory) Bezpečnost Mechanická ochrana Provozní příslušenství Vestavěný ochranný gumový kryt Pouzdro, typ OWE 14, OWE13/OREV (volitelné příslušenství) < 3 h 0 ºC až + 40 ºC 1 tlačítko zapnuto / vypnuto (v závislosti na u) Ochranný kryt (volitelné příslušenství) Pouzdro, typ UBWE 34 (volitelné příslušenství) Typ: OWE30 3 ) Dodává se s 2 bateriemi AAA. 4 ) Dodává se se 3 bateriemi AAA, lze používat se 3 akumulátory AAA. Pokud jsou tyto vysílače vybaveny akumulátory AAA, lze je dobíjet přímo v nabíjecí kolébce ORCL. Tuto nabíjecí kolébku nutno objednat zvlášť. 4

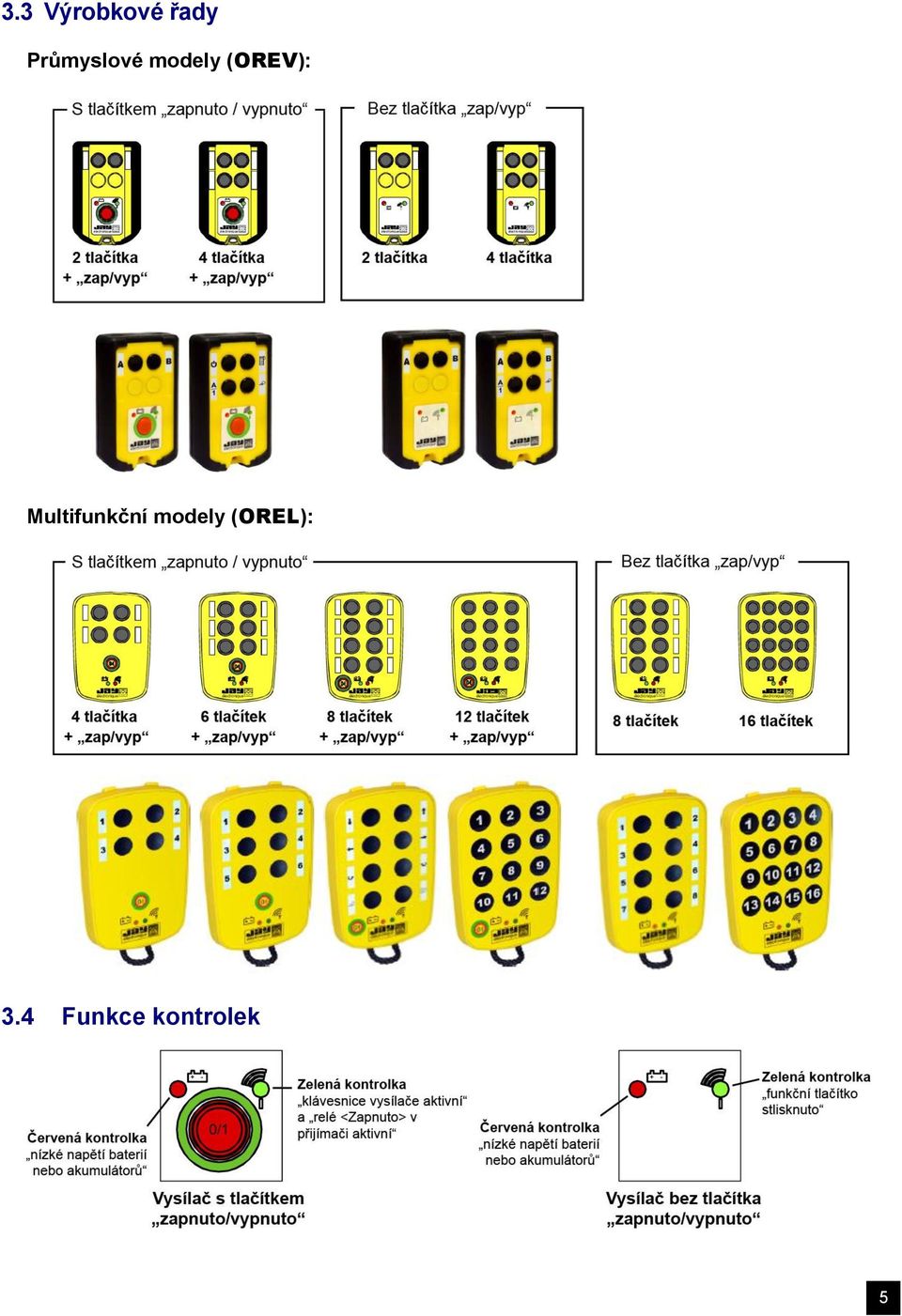

5 3.3 Výrobkové řady Průmyslové y (OREV): Multifunkční y (OREL): 3.4 Funkce kontrolek 5

6 4 Technické parametry přijímače 4.1 Parametry společné pro 3 verze přijímače (DIN lišta, malý a velký ) Rozsah provozních teplot -20 ºC až +50 ºC Rozsah skladovacích teplot -30 ºC až +70 ºC Tuner (1) Citlivost Identifikační kód UHF 433,100 MHZ až 434,740 MHZ < 2μV Pomocí učícího postupu si přijímač může zapamatovat identifikační kódy jemu přiřazených vysílačů Ochrana napájecího zdroje Výstupy Typ provozu Vzájemná blokace Přídavná funkce typ povelu min / max. proud max. napětí doba odezvy spínací kategorie Proti proudovému přetížení 1 pojistka na fázi (ORRS nebo ORRA) Proti přepólování v případě napájecího zdroje 12 VDC Pomocí relé s 1 normálně otevřeným (NO) kontaktem (možnost 1 normálně sepnutého (NC) kontaktu nebo bistabilního prostřednictvím programování) 10 ma / 8A (doporučeno 50 ma) 250 VAC 50 ms DC13 při 0,5A / 24VDC; AC15 při 3A / 250 VAC Trvalý nebo bistabilní (nastavitelné programovací propojkou nebo mikrospínačem) Programovatelné propojkou nebo mikrospínačem 1 relé RM (zapnuto/(vypnuto) v kategorii B podle EN ovládané tlačítkem zapnuto/vypnuto vysílače (dle u) 4.2 Parametry specifické pro jednotlivé verze DIN lišta (ORRD) Průmyslový malý (ORRS) Materiál krytu PC-GF ABS Barva krytu šedá žlutá Šedá Stupeň krytí IP 20 IP 65 Počet povelových výstupů 3 nebo 2+1 (2) 2 nebo 4+1 (2) 8+1 nebo 16+1 (2) Maximální hmotnost 220 g 350 g 1200 g Max. počet funkčních tlačítek vysílače (3), který se může naučit funkční relé Počet současně ovladatelných výstupů relé Napájecí zdroj Montáž Napětí Max. spotřeba Min. spotřeba 3 funkční relé nebo 2 funkční relé a 1 relé zapnuto 12 VDC (-25%/+25%) 24 VDC (-10%/+30%) 24 VAC (+10%/-15%) 10 4 Model ORRS21 2 funkční relé Model ORRS422 4 funkční relé nebo (3 funkční relé + 1 relé zapnuto Model ORRSF 12 VDC (9 až 20 VDC) 24 VDC (20 až 75 VDC) 48 VAC (+10%/-15%) Model ORST 115 VAC (+10%-15%) Model ORSU 230 VAC (+10%/-15%) Průmyslový velký (ORRA) Všechny y 9 funkčních relé nebo 8 funkčních relé + 1 relé zapnuto Model ORRA4 12 VDC (9 až 20 VDC) 24 VDC (20 až 28 VDC) Model ORRAA 24 VAC (+10%/-5%) 48 VAC (+10%/-15%) Model ORRAB 115 VAC (+10%-15%) 230 VAC (+10%/-15%) 75 ma pro DC / 3,5 VA pro AC 180 ma pro DC / 5 VA pro AC 260 ma pro DC / 11 VA pro AC 320 mw pro 12/24 VDC 23 ma pro12 VDC/350mW pro 24 VDC Montáž zaklapnutím na symetrickou montážní lištu DIN EN Vstup kabelu - Připojení k zařízení Kontrolky: Napájecí zdroj Rádiový příjem Programovací mód Výstup každého relé 1 zelená kontrolka 1 žlutá kontrolka 1 červená kontrolka bez indikace 2 vnější otvory M4 4 vnitřní otvory M4 1 plastová kabelová průchodka PG 13,5 (ø 8 až 12 mm) Pružinovými svorkami (pro vodiče průřezu do 2,5 mm²) 1 zelená kontrolka 1 zelená kontrolka 1 červená kontrolka 1 červená kontrolka Anténa Externí přes BNC konektor 1/4 vlnná pevná (4 ) nebo vestavěná/interní (5) 1 plastová krytka M16 (ø 5 až 7 mm) 1 plastová kabelová průchodka M32 (ø 20 až 26 mm) Doporučené antény při použití BNC konektoru 4 ): Venkovní instalace Instalace na vozidle Instalace v plastové skříňce Instalace v kovové skříňce Anténa VUB084 nebo anténa VUB086 (lze použít prodloužení s podstavcem VUB105 / VUB125 / VUB131) Anténa VUB084 + prodloužení s podstavcem VUB105 / VUB125 / VUB131 nebo anténa VUB086 + prodloužení s podstavcem VUB105 / VUB125 / VUB131 ORRA a ORRS: anténa VUB084 nebo anténa VUB086 ORRD: anténa VUB BNC koleno VUB060 Anténa VUB084 + prodloužení 0,5m VUB170 nebo anténa VUB086 + prodloužení 0,5m VUB170 1 ) Ve standardní konfiguraci dodáván naprogramován pro kanál č.17 UPOZORNĚNÍ: Rádiové kanály lze měnit pouze u vysílačů vybavených tlačítkem zapnuto/vypnuto 2 ) Relé zapnuto (relé je spínáno y vysílačů, které mají tlačítko zapnuto / vypnuto ) 3 ) Různá čísla tlačítek vysílače a /nebo různé identifikační kódy vysílače 4 ) Možnost výměny je zajištěna použitím konektorů BNC na ch vysílačích, se sadou OWR01 5 ) Vestavěná anténa je realizovatelná v krytech ch přijímačů, se sadou OWR02 (dodávanou s přijímači). Mějte na paměti, že v tomto případě je dosah nutno dělit 2. 6

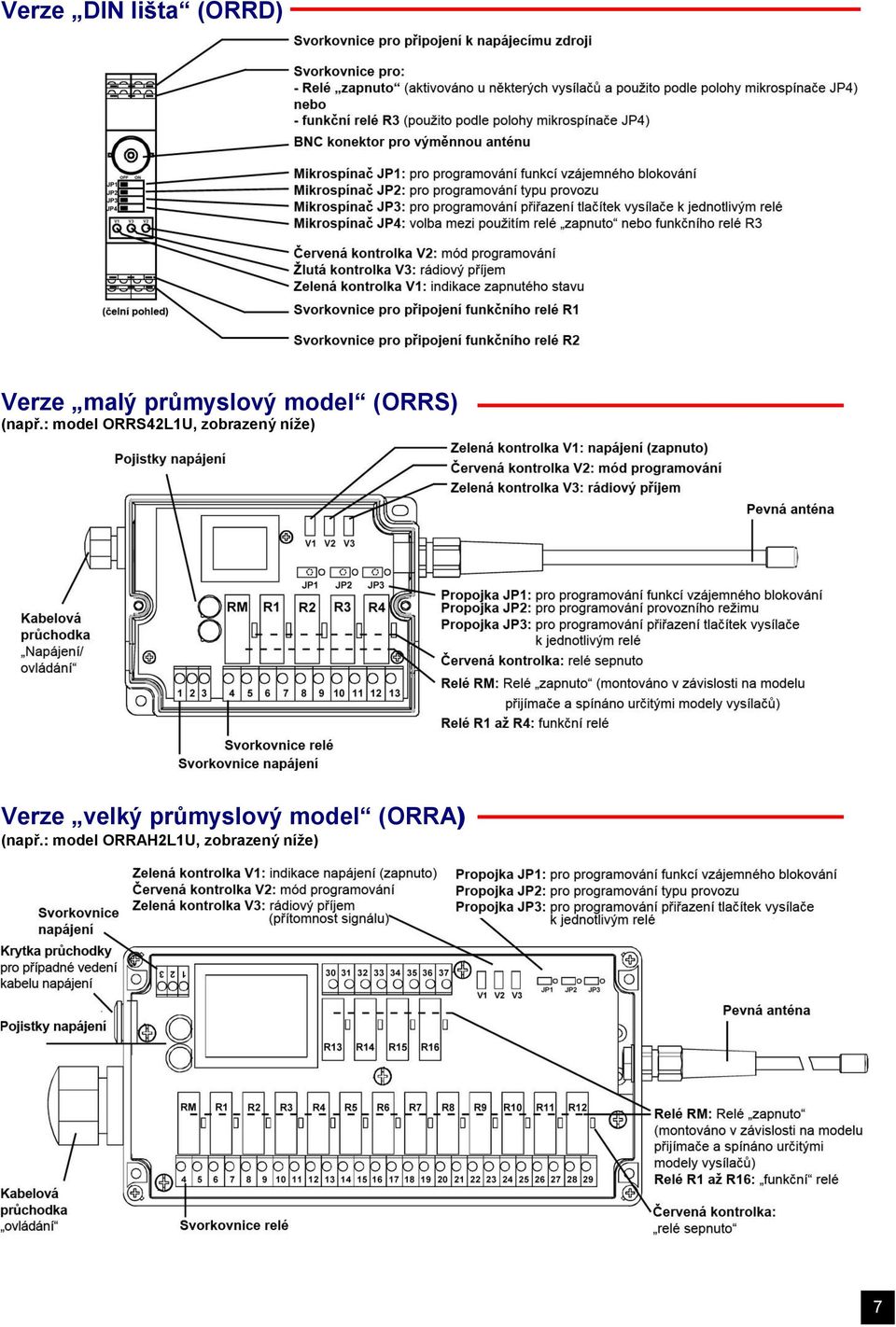

7 Verze DIN lišta (ORRD) Verze malý (ORRS) (např.: ORRS42L1U, zobrazený níže) Verze velký (ORRA) (např.: ORRAH2L1U, zobrazený níže) 7

8 5 Příslušenství 5.1 Technické charakteristiky nabíjecích kolébek (pro multifunkční vysílače s akumulátory) Napájecí napětí Stupeň krytí IP 20 Hmotnost 12/24 VDC nebo 230 VAC max. 400 g Výstup napětí 9 VDC max. proud 300 ma Rozsah skladovacích teplot -30 C až +70 C Rozsah nabíjecích teplot 0 C až +40 C Délka kabelu adaptéru pro multifunkční vysílač (konektor) 1,70 m Nabíjecí kolébka verze VDC / 9 VDC (autokonektor) Dodávána se 3 akumulátory Nabíjecí kolébka verze 230 VAC / 9 VDC (evropská, anglická nebo americká zástrčka) Dodávána se 3 akumulátory Typové označení: ORCL1 Typové označení: s různými zástrčkami: ORCLU s anglickou zástrčkou: ORCLW 5.2 Nálepky funkčních tlačítek vysílače Orion Různé funkce tlačítek jsou označeny pomocí samolepicích štítků, umístěných v k tomu určených výřezech krytu vysílače u jednotlivých tlačítek. Samolepicí štítky jsou dodávány ve formě archů s různými štítky, které budete potřebovat pro vaši aplikaci. Vyberte si štítky odpovídající vaší konfiguraci. Arch štítků pro průmyslové vysílače (všechny y) a multifunkční vysílače (pro y se 4, 6 a 8 tlačítky). Typové označení: Arch se 60 černobílými obdélníkovými funkčními štítky. (1) Arch štítků pro multifunkční vysílače (s 12 nebo 16 tlačítky) Typové označení: Arch se 96 černobílými okrouhlými štítky. (1) (1) 1 sada je dodávána s odpovídajícím vysílačem 8

9 6 Schémata zapojení 6.1 Schéma zapojení pro přijímače DIN lišta typ ORRD 6.2 Schéma zapojení pro přijímač, malý ORRS 48 VAC 115 VAC 24 VDC (2) 12 VDC 230 VAC 6.3 Schéma zapojení pro přijímač, velký ORRA 24 VAC 115 VAC 48 VAC 230 VAC 24 VDC (2) 12 VDC 1 ) Funkci relé lze navolit pomocí mikrospínačů dip-switch 2 ) Není nutno dodržet polaritu 9

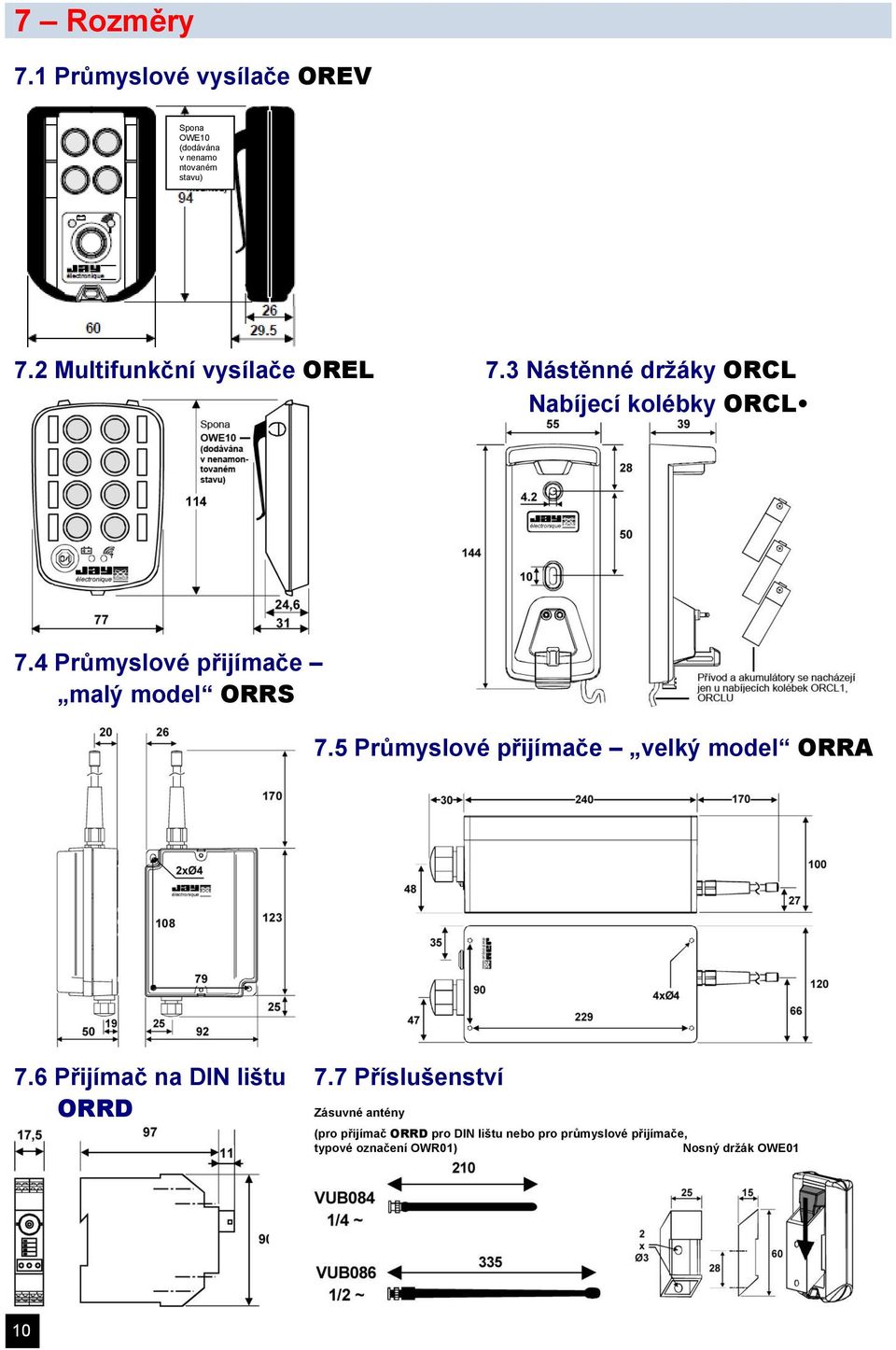

10 7 Rozměry 7.1 Průmyslové vysílače OREV Spona OWE10 (dodávána v nenamo ntovaném stavu) 7.2 Multifunkční vysílače OREL 7.3 Nástěnné držáky ORCL Nabíjecí kolébky ORCL 7.4 Průmyslové přijímače malý ORRS 7.5 Průmyslové přijímače velký ORRA 7.6 Přijímač na DIN lištu 7.7 Příslušenství ORRD Zásuvné antény (pro přijímač ORRD pro DIN lištu nebo pro průmyslové přijímače, typové označení OWR01) Nosný držák OWE01 10

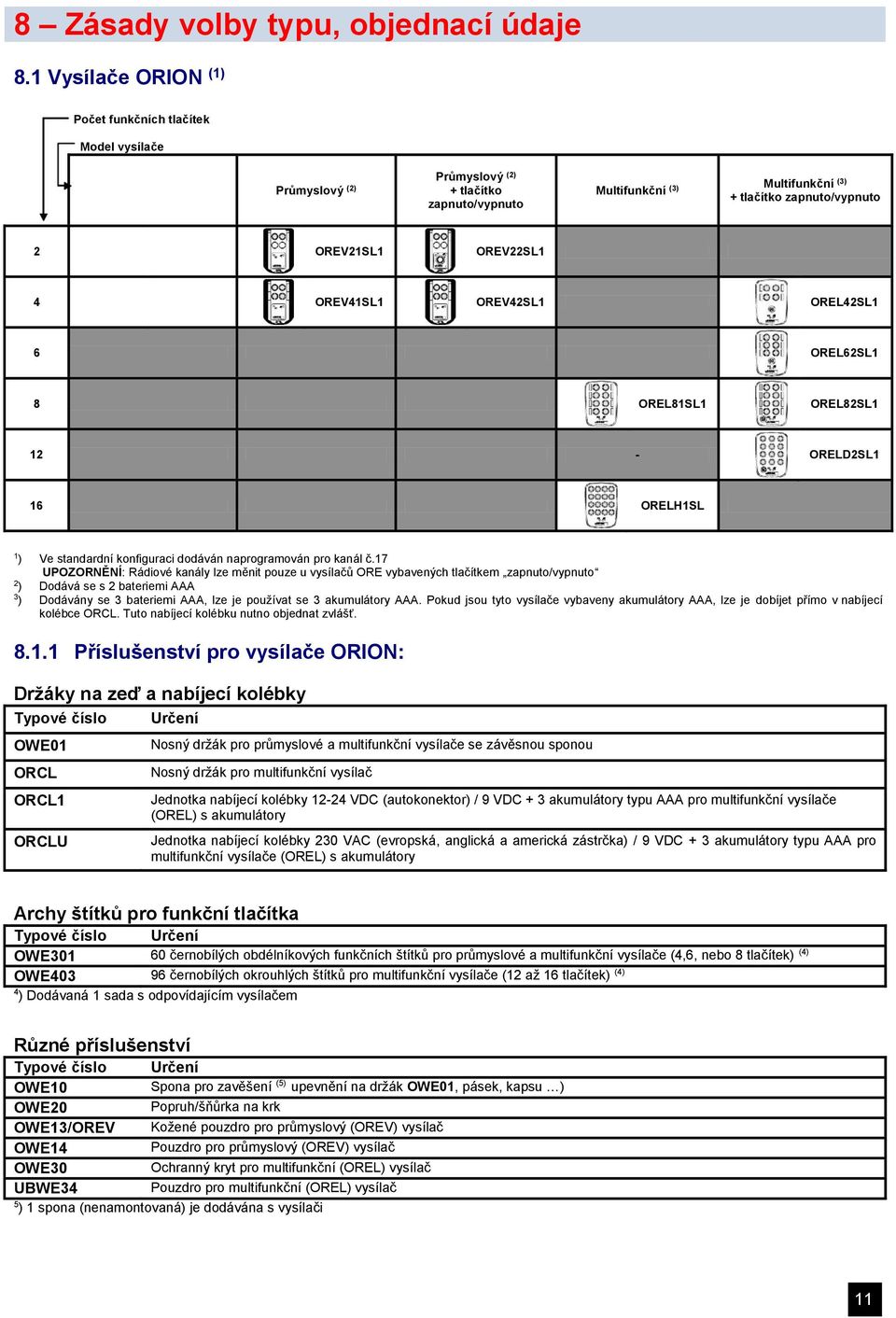

11 8 Zásady volby typu, objednací údaje 8.1 Vysílače ORION (1) Počet funkčních tlačítek Model vysílače Průmyslový (2) Průmyslový (2) + tlačítko zapnuto/vypnuto Multifunkční (3) Multifunkční (3) + tlačítko zapnuto/vypnuto 2 OREV21SL1 OREV22SL1 4 OREV41SL1 OREV42SL1 OREL42SL1 6 OREL62SL1 8 OREL81SL1 OREL82SL ORELD2SL1 16 ORELH1SL 1 ) Ve standardní konfiguraci dodáván naprogramován pro kanál č.17 UPOZORNĚNÍ: Rádiové kanály lze měnit pouze u vysílačů ORE vybavených tlačítkem zapnuto/vypnuto 2 ) Dodává se s 2 bateriemi AAA 3 ) Dodávány se 3 bateriemi AAA, lze je používat se 3 akumulátory AAA. Pokud jsou tyto vysílače vybaveny akumulátory AAA, lze je dobíjet přímo v nabíjecí kolébce ORCL. Tuto nabíjecí kolébku nutno objednat zvlášť Příslušenství pro vysílače ORION: Držáky na zeď a nabíjecí kolébky Typové číslo OWE01 ORCL ORCL1 ORCLU Určení Nosný držák pro průmyslové a multifunkční vysílače se závěsnou sponou Nosný držák pro multifunkční vysílač Jednotka nabíjecí kolébky VDC (autokonektor) / 9 VDC + 3 akumulátory typu AAA pro multifunkční vysílače (OREL) s akumulátory Jednotka nabíjecí kolébky 230 VAC (evropská, anglická a americká zástrčka) / 9 VDC + 3 akumulátory typu AAA pro multifunkční vysílače (OREL) s akumulátory Archy štítků pro funkční tlačítka Typové číslo Určení OWE černobílých obdélníkových funkčních štítků pro průmyslové a multifunkční vysílače (4,6, nebo 8 tlačítek) (4) OWE černobílých okrouhlých štítků pro multifunkční vysílače (12 až 16 tlačítek) (4) 4 ) Dodávaná 1 sada s odpovídajícím vysílačem Různé příslušenství Typové číslo Určení OWE10 Spona pro zavěšení (5) upevnění na držák OWE01, pásek, kapsu ) OWE20 Popruh/šňůrka na krk OWE13/OREV Kožené pouzdro pro (OREV) vysílač OWE14 Pouzdro pro (OREV) vysílač OWE30 Ochranný kryt pro multifunkční (OREL) vysílač UBWE34 Pouzdro pro multifunkční (OREL) vysílač 5 ) 1 spona (nenamontovaná) je dodávána s vysílači 11

12 8 Zásady volby typu, objednací údaje (pokračování) 8.2 Přijímače ORION (1) Počet funkčních relé Model přijímače/způsob napájení Malý DIN lišta 12VDC 24VDC 12 VDC 24VAC 24 VDC 48 VAC Malý 115 VAC Malý 230 VAC Velký 12 VDC 24 VDC Velký 24 VAC 48 VAC Velký 115 VAC 230 VAC 2 ORRS21L1F ORRS21L1T ORRS21L1U 2+1 (2) 3 ORRD22L1C 4+1 (2) ORRS42L1F ORRS42L1T ORRS42L1U 8+1 (2) ORRA82L14 ORRA82L1A ORRA82L1B 16+1 (2) ORRAH2L14 ORRAH2L1A ORRAH2L1B 1 ) Ve standardní konfiguraci dodávány naprogramovány na kanál 17 UPOZORNĚNÍ: Rádiové kanály lze měnit pouze u vysílačů vybavených tlačítkem zapnuto/vypnuto 2 ) Relé zapnuto Příslušenství pro přijímače ORION: Typové označení Určení OWR01 sada pro zásuvné antény s konektorem BNC (3) OWR02 sada vnitřní antény (4) OWR38 UDWR38 upevňovací sada pro přijímače ORRS se 2mi magnetickými držáky (instalace na železný povrch) upevňovací sada pro přijímače ORRA se 4mi magnetickými držáky (instalace na železný povrch) VUB084 čtvrtvlnná anténa prutová, BNC (5) VUB086 půlvlnná anténa prutová, BNC (5) VUB060 (3) (6) 90 BNC adaptér pro anténu VUB084 nebo BNC anténní prodlužovací prvek VUB170 prodlužovací kabel 0,5 m pro anténu BNC (5) VUB105 prodlužovací kabel 2 m pro anténu BNC + neizolovaný držák (5) VUB125 prodlužovací kabel 5 m pro anténu BNC + neizolovaný držák (5) VUB131 prodlužovací kabel 10 m pro anténu BNC + neizolovaný držák (5) 3 ) BNC anténu a BNC prodlužovací kabel nutno objednat samostatně 4 ) 1 sada je dodávána s mi přijímači 5 ) S výjimkou u pro DIN lištu, který je standardně dodáván s anténním konektorem BNC, vyžadují ostatní y přijímačů pro použití antény nebo zasunovatelného anténního prodloužení sadu zásuvných antén typ OWR01 6 ) Nevhodné pro přímé připojení k anténě typu VUB086; v tomto případě použijte vložený prodlužovací kabel typ VUB1 Výrobky prezentované v tomto dokumentu podléhají změně. Popisy a parametry výrobků nejsou smluvně závazné. Prosím, stáhněte si z internetové stránky nejnovější aktualizace naší dokumentace. Centrála a provoz: Distributor v České republice: SCHMACHTL CZ spol. s r.o. Vestec 185, Jesenice u Prahy Tel ; Fax: office@schmachtl.cz
