USB mikroskopová kamera autofocus 2 Mpix

Transkript

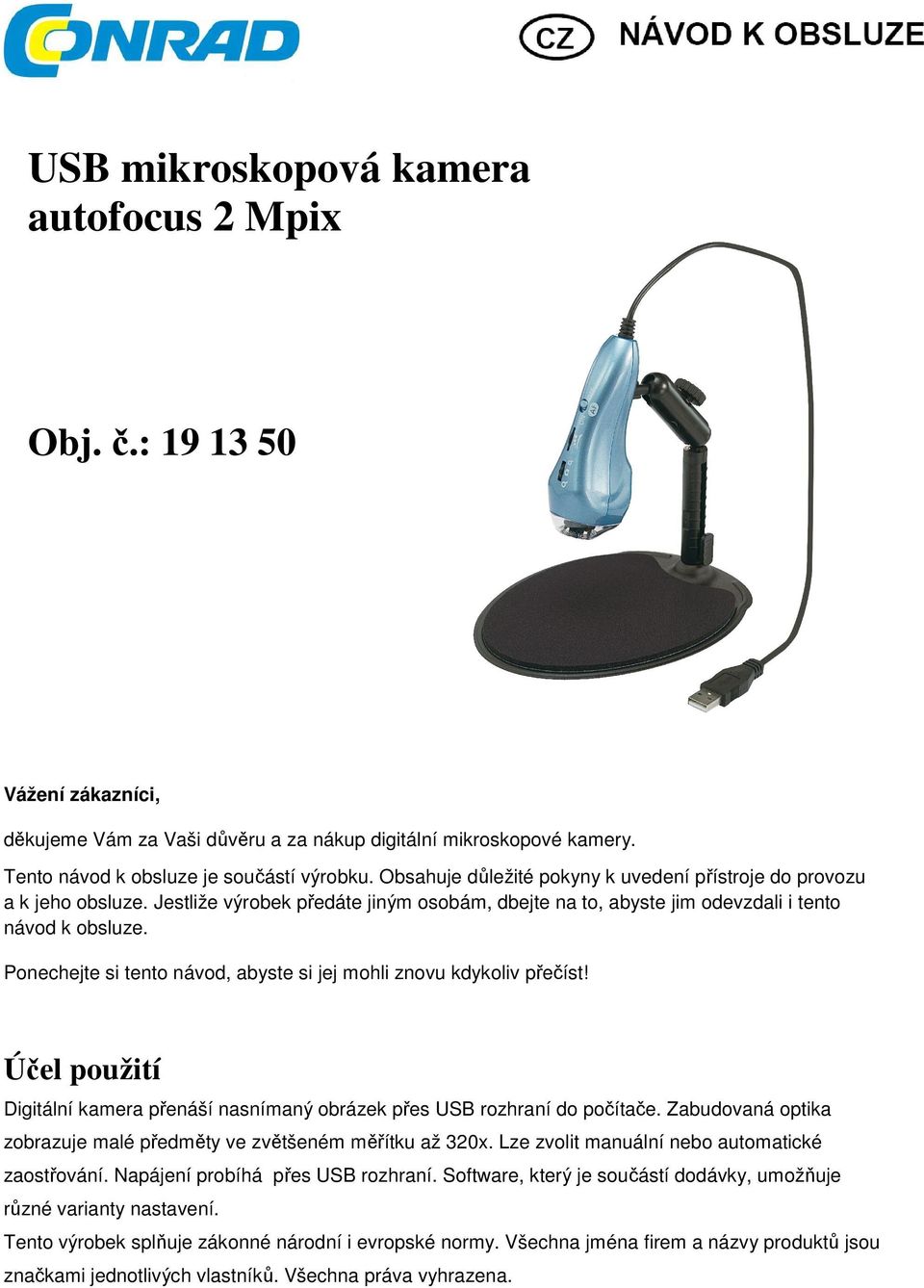

1 USB mikroskopová kamera autofocus 2 Mpix Obj. č.: Vážení zákazníci, děkujeme Vám za Vaši důvěru a za nákup digitální mikroskopové kamery. Tento návod k obsluze je součástí výrobku. Obsahuje důležité pokyny k uvedení přístroje do provozu a k jeho obsluze. Jestliže výrobek předáte jiným osobám, dbejte na to, abyste jim odevzdali i tento návod k obsluze. Ponechejte si tento návod, abyste si jej mohli znovu kdykoliv přečíst! Účel použití Digitální kamera přenáší nasnímaný obrázek přes USB rozhraní do počítače. Zabudovaná optika zobrazuje malé předměty ve zvětšeném měřítku až 320x. Lze zvolit manuální nebo automatické zaostřování. Napájení probíhá přes USB rozhraní. Software, který je součástí dodávky, umožňuje různé varianty nastavení. Tento výrobek splňuje zákonné národní i evropské normy. Všechna jména firem a názvy produktů jsou značkami jednotlivých vlastníků. Všechna práva vyhrazena.

2 Rozsah dodávky Mikroskopová kamera Stojánek CD s ovladačem a softwarem Kalibrační předloha Návod k použití Bezpečnostní pokyny Při škodách, které jsou způsobeny při nedbání předpisů uvedených v návodu k použití, zaniká záruka! Za vzniklé škody nepřebíráme záruku! Rovněž nepřebíráme záruku při škodách na věcech nebo osobách, které vznikly neodborným zacházením nebo nedbáním bezpečnostních pokynů. V takových případech zaniká záruka. Z bezpečnostních důvodů a z důvodů registrace (CE) neprovádějte žádné zásahy do mikroskopové kamery. Výrobek lze používat pouze v uzavřených a suchých interiérech, nesmí být vystaven vlhku. Výrobek není hračka, nepatří do rukou dětí. Nikdy se nedívejte přímo do paprsku LED osvětlení! Nenechávejte volně ležet obalový materiál, pro dítě by se mohl stát nebezpečnou hračkou. Zacházejte s výrobkem opatrně, nárazem, úderem nebo pádem i z malé výšky se může poškodit. Ovládací prvky kamery 1 objektiv (s LED osvětlením) 2 5-polohový spínač 3 otočný regulátor LED osvětlení 4 spínač automatického zaostřování 5 příklad montáže 6 nastavovací kolečko 7 nastavovací páčka k regulaci výšky 8 příklad funkce jako webové kamery Instalace softwaru a ovladače Obr. 1 Software se neustále vyvíjí. Proto nemohou být v návodu k použití uvedeny všechny eventuality, ale jen základní informace o instalaci softwaru. Spusťte operační systém svého počítače. Mikroskopovou kameru připojte k volnému USB portu. Do diskové jednotky počítače vložte přiložené CD. Software by se měl automaticky spustit a můžete ho nainstalovat. Jestliže se CD nespustí automaticky, spusťte ručně soubor Autorun.exe. Instalaci provádějte podle pokynů.

3 Na vašem počítači se objeví nová ikona. Operační systém rozpozná nový hardware a ukončí instalaci. Věnujte pozornost informacím výrobce uvedeným na CD. Dvojitým kliknutím na novou ikonu spusťte software. K provozu kamery klikněte na ikonu Connect (obr. 2, položka 1), aby se propojila kamera se softwarem. Obsluha Obr. 2 Objektivem (obr. 1, položka 1) je zachycen objekt a obraz se pomocí softwaru uloží do počítače. Obrázky lze před nebo po uložení různě modifikovat, viz kapitola Základní funkce softwaru. Zaměřte objektiv kamery (obr. 1, položka 1) směrem k požadovanému objektu. Je-li spínač automatického zaostřování (obr. 1, položka 4) v poloze OFF, nastavíte ostrý obraz pomocí 5-polohového spínače (obr. 1, položka 2). Posunutím spínače dopředu se objektiv přesune do polohy maximum enlargement ( maximální zvětšení ). Posunete-li spínač dopředu jen lehce, bude se měnit nastavení objektivu pomalu. Této funkce se využívá při ručním zaostřování. Pohnete-li 5-polohovým spínačem směrem dozadu, nastaví se minimální zvětšení. I zde má spínač dvě polohy pro rychlé a pomalé změny nastavení objektivu. Je-li požadovaný objekt zachycen, můžete pomalou změnou polohy objektivu a posunutím 5-polohového spínače dopředu nebo dozadu nastavit ostrý obraz. Nachází-li se spínač automatického zaostřování v poloze ON, objekt se zaostří automaticky. Kameru nařiďte na požadovaný objekt. Aktivujete-li ikonu 5-polohový spínač (obr. 1, položka 2) ve směru objektivu, objektiv se elektronicky nastaví na maximální zvětšení a automaticky se zaostří. Stisknete-li 5-polohový spínač ve směru kabelu, nastaví se objektiv do polohy minimum enlargement ( minimální zvětšení ) a obraz se rovněž automaticky zaostří.

4 Automatické zaostřování závisí na světlosti, kontrastu a charakteru obrazu, takže ho lze využít jen v omezené míře. Může se stát, že při aktivovaném automatickém zaostřování není obraz zaostřen optimálně. V takových případech se pokuste o nový snímek objektu při lepších světelných podmínkách a o nové automatické zaostření. Případně vypněte automatické zaostřování a zaostřete ručně. Při provozu lze kameru držet v ruce. Alternativně můžete kameru připevnit na stojan. Stojan složíte tak, jak je ukázáno na obr. 1, položce 5 nebo 8. Nastavovacím kolečkem (obr. 1, položka 6) a páčkou k regulaci výšky (obr. 1, položka 7) můžete kameru upevnit v požadovaném úhlu a v požadované výšce. Otočným regulátorem (obr. 1, položka 3) můžete nastavit intenzitu LED osvětlení. Otočíte-li regulátor směrem k objektivu, osvětlení se ztlumí, resp. se vypne. Otočíte-li ho dozadu do směru kabelu, bude LED osvětlení silnější. Pomocí 5-polohového spínače (obr. 1, položka 2) můžete obraz zafixovat. Stisknete-li spínač nacházející se ve střední poloze dolů, zafixuje se aktuální obraz, resp. aktuální videosekvence. Zafixovaný obraz můžete dočasně uložit vybráním položky Take a picture v menu (obr. 2, položka 2), nebo je definitivně uložit vybráním položky menu Disc na (obr. 2, položka 3). Viz informace v následující kapitole Základní funkce softwaru. LED osvětlení se může odrážet od lesklých povrchů nebo předmětů nebo může vytvářet příliš světlý obraz. Dbejte na to, aby se žádný předmět nedotýkal optiky, může to vést k jejímu poškození. nebo zašpinění. Základní funkce softwaru Uživatelský software je stále aktualizován. Z toho důvodu nemohou být v tomto návodu uvedeny všechny eventuality, ale pouze principiální možnosti dodaného softwaru. Softwarem, který je součástí dodávky, lze provádět různá nastavení. Následující základní funkce jsou znázorněny v obr Connect ( spojit ): k uvedení do provozu je třeba propojit mikroskopovou kameru se softwarem. Aktivujte ikonu vlevo nahoře (obr. 2, položka 1) a v oblasti 10 se objeví obrázek. 2 Taking a picture ( pořídit obrázek ): aktivujete-li tuto ikonu, zůstane obrázek přechodně uložený a ukáže se vpravo vedle aktuálně sledovaného obrázku. 3 Save picture ( uložit obrázek ): touto funkcí uložíte obrázek do paměti. Uložené obrázky se ukáží na spodní liště (obr. 2, položka 14). Referenční číslo můžete nahradit vlastním názvem. Pak znovu najeďte na ikonu Save. 4 Image editing ( editace obrázku ): stisknutím této ikony se aktivuje další lišta v menu. Můžete pak obrázkem otáčet, zvětšit ho nebo zmenšit, měnit barvy, uložit do paměti atd. Opakovaným stisknutím Image editing, se úprava obrázku ukončí. 5 Delete picture ( vymazat obrázek ): touto funkcí můžete vymazat obrázek, který se nachází v pravé části.
