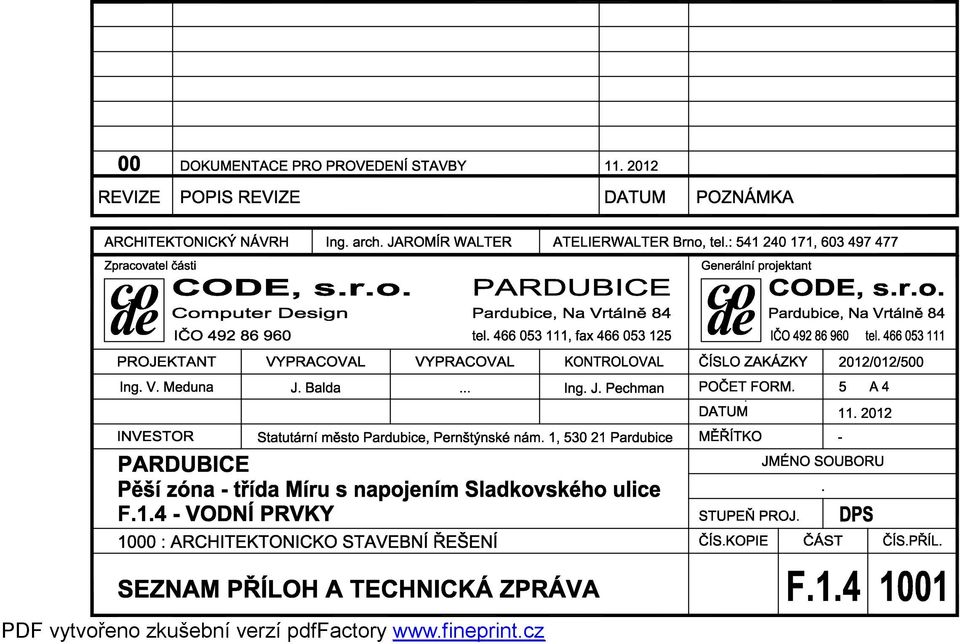

2 2012/012/500 Technická zpráva F / 2 Seznam příloh Č. příl. Název přílohy počet A Technická zpráva 4 A Situace - vodní prvky 4 A Fontána 8 A Strojovna 6 A Tabulka výrobků 3 A4 Výkaz výměr

3 2012/012/500 Technická zpráva F / 3 a) Účel objektu TECHNICKÁ ZPRÁVA Vodní prvky jsou nejvýraznějším bodem v celé úpravě třídy Míru a díky nim lze zásadně změnit charakter daného prostředí. b) Zásady architektonického, funkčního, dispozičního a výtvarného řešení Vodní nádrž je součástí širší kompozice na tř. Míru, která v 7.5 m širokém pásu běží od České pojišťovny až k ulici Sladkovského. Tento pás v sobě zahrnuje vedle vodní plochy zeleň, lavičky a obchodní plochy. Všechna místa jsou v rovině a splňují požadavky jak pro imobilní, tak pro nevidomé a slabozraké (viz objekt F.1.2 Komunikace a zpevněné plochy). c) Kapacity, užitkové plochy, obestavěné prostory, zastavěné plochy, orientace, osvětlení a oslunění Konstrukce fontány má rozměr 32.2 x 4.6 m. Přes vodní plochu jsou vedeny dvě lávky pro lepší přístup k lavičkám z jižního směru. d) Technické a konstrukční řešení d) 1. Stávající stav, bourání, zemní práce Příprava území pro výstavbu fontány a strojovny je řešena v rámci ostatních objektů (F Městský mobiliář a F Komunikace a zpevněné plochy). Výkopové práce budou prováděny z úrovně cca (na tuto úroveň provádí výkopové práce objekt F.1.2). Pro fontánu bude proveden výkop hloubky cca 55 cm (dno na kótě ), není uvažováno s žádným speciálním opatřením na zajištění výkopu. Ve dně výkopu budou ještě provedeny rýhy pro trubní rozvody (technologie, VZT apod.). V prostoru výkopu fontány se vyskytuje stávající kabelový rozvod O2. V průběhu výkopových prací bude provedeno jeho přeložení - viz část F Sdělovací rozvody O2. Pro strojovnu bude proveden výkop do hloubky cca 2.80 m (dno na kótě ). Vzhledem k hloubce výkopu se předpokládá pažení stěn výkopu. Výkopové práce budou prováděny převážně v zeminách 3. třídy těžitelnosti. Část výkopu je možné využít na obsypy strojovny, zbývající vytěžená zemina bude odvezena na řízenou skládku do vzdálenosti cca 35 km. Pro hutněný podsyp strojovny i vany fontány bude použita štěrkodrť (fr mm). Pro podsyp fontány je předepsána hodnota hutnění - E def,2 min. 45 MPa. Na zbývající násypy budou

5 m širokém pásu běží od České pojišťovny až k ulici Sladkovského. Tento pás v sobě zahrnuje vedle vodní plochy zeleň, lavičky a obchodní plochy.

4 2012/012/500 Technická zpráva F / 4 použity dobře hutnitelné materiály tak aby po zahutnění pláň splňovala požadavky dané projektem "Komunikace a zpevněné plochy" na podloží pod chodníky případně pojezdné komunikace. Finální úprava terénů, včetně podkladních násypů, je řešena v objektu F.1.2. d) 2. Konstrukce podzemní strojovny a fontány Na hutněném násypu bude pod oba prvky proveden podkladní beton (C 12/15 X0). Před realizací podkladního betonu je nutné položit veškeré trubní vedení procházejí pode dnem fontány (technologie, odvětrání strojovny apod.) PODZEMNÍ STROJOVNA Vlastní těleso strojovny je železobetonové viz část Stavebně konstrukční řešení. V rámci části 2000 a 3000 : Technologie jsou řešeny všechny vodotěsné prostupy pro trubní a kabelové rozvody. Pro ochranu železobetonové konstrukce stropu bude nataven bitumenový hydroizolační pást (SBS modifikovaný pás se skleněnou vložkou, tl. min. 4 mm, s deklarovaným použitím pro spodní stavbu). Tento pás bude přesahovat i na svislou stěnu (cca 20 cm). Tato izolace bude na vodorovné části chráněna betonovou mazaninou, na svislé části nopovou fólií. Na vstupu do jímky bude osazen litinový poklop, průlezný rozměr 1000 x 1000 mm. Vzhledem k hmotnosti poklopu a četnosti vstupu do jímky je nutné použít poklop s posilovačem otevírání umožňující manipulaci pouze jedné osoby. Přístup do strojovny je dále zajištěn žebříkem (pozinkovaná konstrukce kotvená do ž.b. stěny). Po osazení technologických prvků (akumulační jímka a čerpadla) budou čerpadla podbetonována a zbývající části podlahy vyspádovány k podlahové vpusti. Na spádování budou použity speciální cementové malty umožňující provádění spádových vrstev v tloušťkách 10 až 30 mm. Finalizace povrchu podlahy bude ochranným akrylátovým nátěrem na beton s deklarovanou protiskluzností. Nátěr provést i na stěnu do výšky cca 10 cm. Nucené odvětrání strojovny je zajištěno ventilátorem (viz projekt technologie) a dvojicí potrubí DN 125 s vyústěním do speciálního "sloupku" (zámečnický výrobek) v prostoru mezi lavičkami. Pro sloupek bude vybetonovám základ z prostého betonu (C 30/37 XF4). Strojovna je napojena na inženýrské sítě: * voda a kanalizace - viz část F.2.1 * elektro - viz část F.2.3 FONTÁNA Vlastní těleso fontány (vana i mostky) jsou železobetonové - viz část 2000, Stavebně konstrukční řešení. Při realizaci je nutné dodržet několik postupných kroků: 1) zemní práce - hutněné násypy 2) trubní rozvody pod fontánou včetně svislých částí 3) podkladní beton 4) betonáž spodní desky vany fontány 5) osazení nerezových žlábků, napojení na rozvody 6) betonáž zbývající části vany fontány (šikmé části včetně zabetonování žlábků) 7) osazení průchodky, betonáž mostků

Před realizací podkladního betonu je nutné položit veškeré trubní vedení procházejí pode dnem fontány (technologie, odvětrání strojovny apod.

5 2012/012/500 Technická zpráva F / 5 Betonové povrchy v trvalém kontaktu s vodou budou upraveny gletováním, pochozí povrchu mostků budou v protiskluzném provedení (např. striáží), ostatní viditelné betonové povrchy řešeny v kvalitě pohledového betonu. e) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Konstrukce fontány (bazénová vana) je založena na násypu ze štěrkodrti tl. 400 mm (hloubka cca 900 mm pod upraveným terénem). Pod konstrukcí strojovny je pouze vyrovnávací hutněný podsyp tl. 100 mm. Geologické poměry V r byl v rámci projektu Paláce Magnum proveden hydrogeologický průzkum. Z provedeného průzkumu vyplývá, že ustálená hladina podzemní vody je dokumentována m pod stávajícím povrchem terénu, na kótě m.n.m a vytváří v terasových sedimentech souvislou zvodeň. Dále inženýrskogeologický průzkum zjistil, že ve zkoumaném prostoru dosahují fluviální sedimenty mocnosti až 9.7 m. V souvrství převládají svrchu jemnozrnné písky s jemnozrnnou příměsí a s proměnlivým obsahem štěrkové frakce složené ze středně až dobře opracovaných valounů převážně křemene a puky o velikosti do cca 3 cm. Ve střední části terasy jsou písky nestejnozrnné s narůstajícím obsahem štěrkové frakce, zrnitostně se pohybující u hranice pro štěrkovité zeminy. V převážné části zkoumaného prostoru přecházejí směrem k bázi nestejnozrnné písky v charakteru polymiktních dobře a středně opracovaných štěrků o velikosti valounů do 5 cm ojediněle do 8 cm. Sedimenty vykazují dle zkoušek in situ prováděných v blízkosti zájmové lokality převážně střední ulehlost. Povrch kvalitnějších poloskalních hornin lze očekávat až v hloubkách větších než cm. f) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Objekt nebude mít negativní vliv na životní prostředí. g) Dopravní řešení Objekt není v rozporu s dopravním řešením třídy Míru. h) dodržení obecných požadavků na výstavbu Budou dodrženy jak obecné požadavky na výstavbu, tak technologické postupy vyplývající z charakteru stavby. Pardubice, listopad 2012 Ing. V. Meduna, J. Balda

e) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Konstrukce fontány (bazénová vana) je založena na násypu ze štěrkodrti tl.
