1 , měření a regulace ČSN ISO Schémata pro chemický a petrochemický průmysl část 1: Specifikace schémat ČSN ISO Schémata pro chemický a petrochemický průmysl část 2: Grafické značky Typy schémat a) blokové schéma procesu (BFD - block flow diagram) b) procesní schéma toků (PFD - process flow diagram) c) schéma potrubního propojení a instrumentace (P&ID - process and instrumentation diagram)

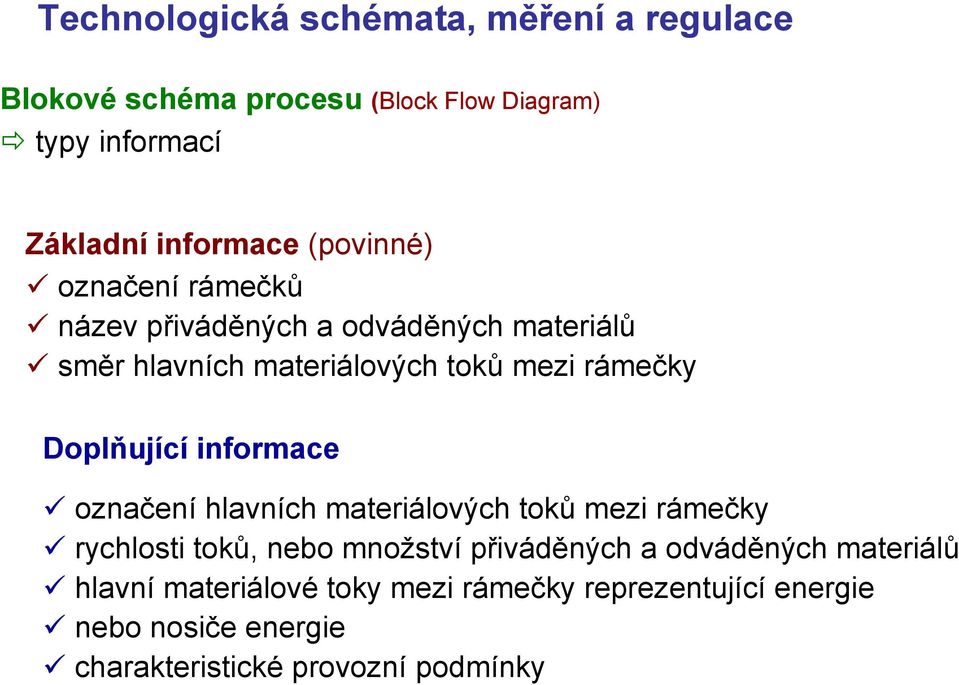

2 , měření a regulace Blokové schéma procesu (Block Flow Diagram) typy informací Základní informace (povinné) označení rámečků název přiváděných a odváděných materiálů směr hlavních materiálových toků mezi rámečky Doplňující informace označení hlavních materiálových toků mezi rámečky rychlosti toků, nebo množství přiváděných a odváděných materiálů hlavní materiálové toky mezi rámečky reprezentující energie nebo nosiče energie charakteristické provozní podmínky

3 , měření a regulace Blokové schéma procesu znázornění procesu ve zjednodušené formě pravoúhlé rámečky procesy procesní kroky jednotlivé operace skupiny provozních procesů výrobní sekce čáry toku materiálové toky energetické toky

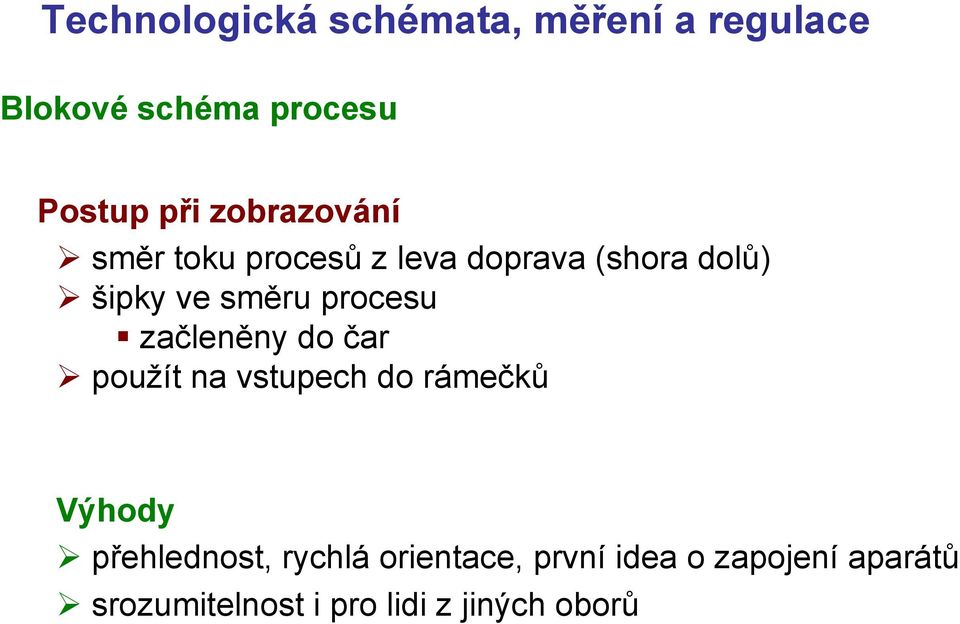

4 , měření a regulace Blokové schéma procesu Postup při zobrazování směr toku procesů z leva doprava (shora dolů) šipky ve směru procesu začleněny do čar použít na vstupech do rámečků Výhody přehlednost, rychlá orientace, první idea o zapojení aparátů srozumitelnost i pro lidi z jiných oborů

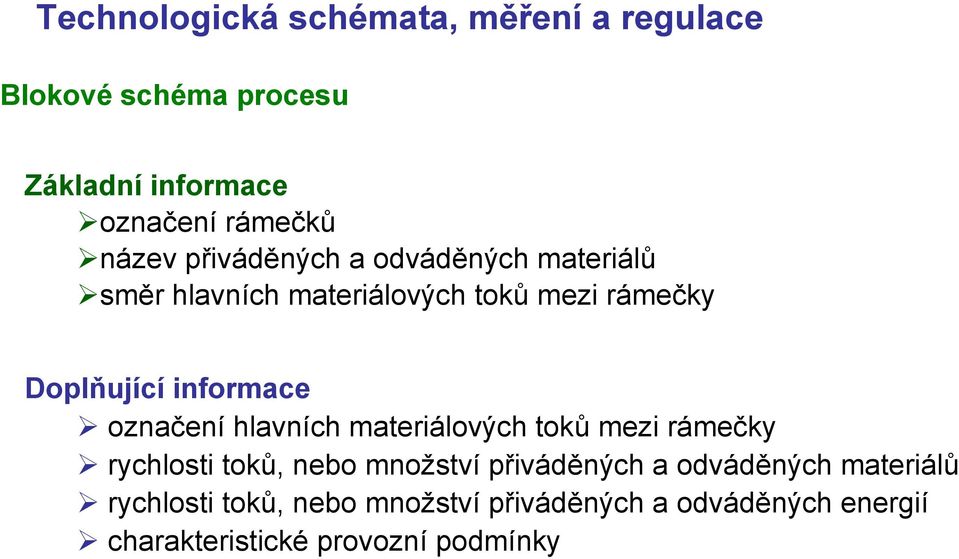

5 , měření a regulace Blokové schéma procesu Základní informace označení rámečků název přiváděných a odváděných materiálů směr hlavních materiálových toků mezi rámečky Doplňující informace označení hlavních materiálových toků mezi rámečky rychlosti toků, nebo množství přiváděných a odváděných materiálů rychlosti toků, nebo množství přiváděných a odváděných energií charakteristické provozní podmínky

6 , měření a regulace Blokové schéma procesů

7 , měření a regulace Blokové schéma procesu Blokové schéma základní informace

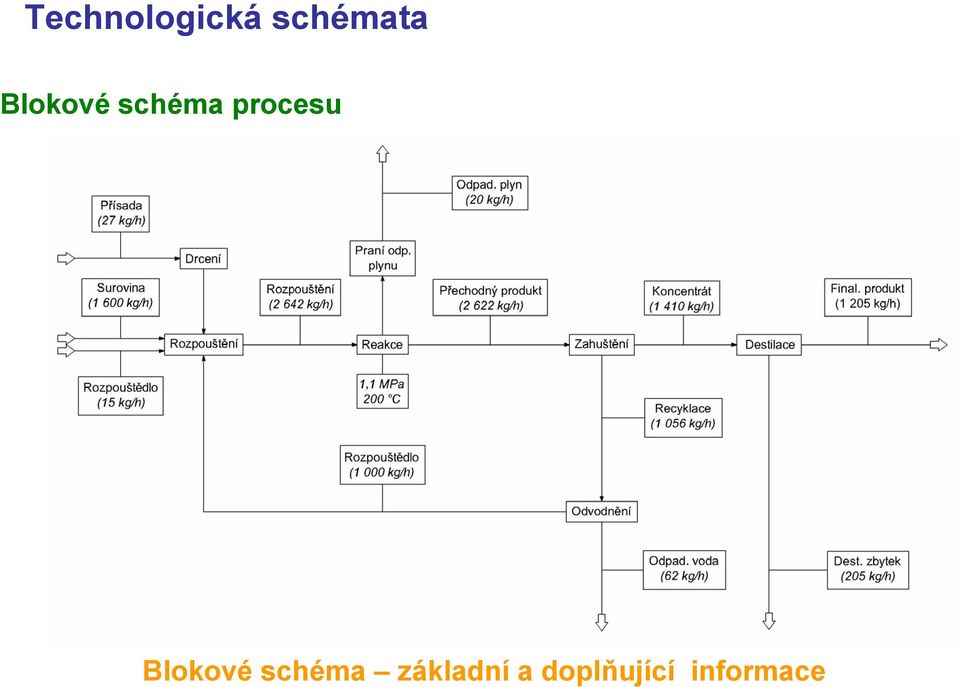

8 Blokové schéma procesu Blokové schéma základní a doplňující informace

9 Schéma toku procesu (Process Flow Diagram) znázornění procesu pomocí grafických značek vzájemně propojených čarami Základní informace druhy strojů a přístrojů potřebných pro proces (bez pohonu) označení stroje trasa a směr přiváděných a odváděných materiálových a energetických toků název a průtoky (množství přiváděných a odváděných materiálů označení druhů energie charakteristické provozní podmínky

10 Schéma toku procesu Doplňující informace (může obsahovat) hodnoty a rychlosti toků nebo množství materiálu mezi procesními kroky rychlosti toků, nebo množství energie základní ventily a jejich uspořádání v procesu funkční požadavky pro měření procesu charakteristické údaje zařízení a strojů (mimo pohonů) v případě potřeby na samostatných listech charakteristické údaje pohonů v případě potřeby na samostatných listech

11 Schéma toku procesu

12 Schéma potrubí a přístrojů (P&ID) Piping and Instrument Diagram vychází z toku procesu znázorňuje technickou realizaci grafické značky pro zařízení a potrubí grafické značky pro procesní měření a kontrolní funkce Základní informace funkce a typ zařízení včetně pohonů, dopravníků instalace záložních/rezervních zařízení označení přístrojů a zařízení včetně pohonů charakteristické údaje o zařízení v případě potřeby na samostatných listech označení potrubí jmenovitý rozměr, stanovený tlak, materiál, typ potrubí charakteristické údaje pohonů v případě potřeby na samostatných listech

13 Schéma potrubí a přístrojů (P&ID) Doplňující informace hodnoty a průtokové rychlosti (množství) energie trasa a směr toku energie druh základních zařízení pro měření a řízení procesu včetně regulačních smyček označení armatur označení zařízení

14 Schéma potrubí a přístrojů (P&ID)

15 Nádrže

16 ventilová patra Kolony patrová kloboučková patra fluidní s pevným ložem

17 spirálový Výměníky trubkový U trubky dvojtrubkový deskový žebrované trubky

18 Chladící věže s vlhkým přirozeným tahem s vlhkým nuceným tahem

19 Filtry na kapaliny pevné filtrační lože kaolis bubnový filtr

20 Filtry na plyny pytlový svíčkový s pevným filtračním ložem

21 Třidiče prosévací zařízení vibrační typ rotační buben

22 Separátory, odlučovače gravitační pračka plynů cyklon

23 Separátory, odlučovače otevřená sedimentační nádrž suchý elektrostatický mokrý elektrostatický Venturiho pračka

24 Odstředivky diskový typ vysokootáčková dekantér plný buben perforovaný buben

25 roztřikovací Sušárny lístková fluidní rotační pásová

26 kladivový Drtiče čelisťový odrazový kuželový válcový

27 Mlýny

28 Tvářecí stroje válcový lis pístový lis peletizační lis

29 Tvářecí stroje šroubový vytlačovací lis pístový vytlačovací lis

30 Čerpadla odstředivé zubové vřetenové pístové proudové ejektor membránové

31 Kompresory odstředivý pístový šroubový turbokomresor membránový

32 Dopravník pásový krytý pásový uzavřený šnekový uzavřený vibrační

33 Doprava korečkový elevátor korečkový elevátor Z automobilní, železniční cisterna

34 Pohony turbína generátor motor

35 Ventily kohout třícestný kohout kulový třícestný kulový jehlový šoupě

36 Kreslení křížení toků příchozí, odchozí tok oboustranný tok pokračování na jiném chématu indikace směru proudění

37 Označení aparátů A nádoba s míchadlem C rektifikační, absorpční, destilační kolona E výměník tepla F filtr H zásobník J vývěva Xxxyyzz K kompresor paralelní aparáty P čerpadlo poř. číslo aparátu R reaktor poř. číslo souboru aparát E101 E512 P203 P204a,b,c

38 , měření a regulace Kreslení schémat grafické značky pro přístroje grafické značky pro regulační orgány grafické značky pro pohon regulačních orgánů písmenkový kód, číselné označení Značky přístrojů a akčních členů určují umístnění v technologickém zařízení chování akčního členu při výpadku energie přiřazení akčních členů kměřícím přístrojům a regulátorům

39 , měření a regulace Značení měřící místo regulačního orgánu a jeho pohon Funkce pomocí písemného označení zpřesnění pomocí dalšího číselného označení Značka určuje umístnění měřících míst snímačů (přístrojů) a akčních členů v technologickém zařízení lokalizuje místo přenášených informací specifikuje chování akčního členu při výpadku pomocné energie

40 , měření a regulace panel rozvaděč automatický pohon ruční ovládání automatický pohon a ruční ovládání Poloha měřících míst Způsob ovládání zavírá zůstává v dosažené poloze otvírá Chování akčního členu při výpadku pomocné energie

41 , měření a regulace Možnosti kreslení měřících míst a přístrojového vybavení

42 , měření a regulace Symboly měřených veličin T - teplota P - tlak, Pd - diference tlaku F - průtok L - hladina Q - analyzátor - koncentrace, vodivost, atd. W - tíha, síla R - radioaktivní záření V - viskozita D - hustota, měrná hmotnost M - vlhkost K - čas, časový program U - vícefunkční činnost X - jiné neuvedené veličiny Způsob zpracování informace I - ukazování A - signalizace překročení mezí R - zápis S - vypínání a zapínání při dosažení dané meze C - regulace H - horní mez pro signalizaci Q - sumace časového průběhu L - dolní mez pro signalizaci

43 , měření a regulace
