2 2 ŠÍØENÍ RÁDIOVÝCH VLN Ve druhé kapitole se seznámíme s jevy, které se týkají šíøení rádiových vln, jejich útlumu, odrazu, a praktickými dosahy rádiových spojení v závislosti na kmitoètu 2 1 FYZIKÁLNÍ PODSTATA ELEKTROMAGNETICKÝCH VLN Elektromagnetické vlny existovaly v pøírodì, i když si èlovìk jejich existenci ještì neuvìdomoval Byly tu pøed tím, než èlovìk objevil elektrický proud Nejnázornìjším pøíkladem elektromagnetické vlny je totiž svìtlo Elektromagnetizmus je spoleèný pojem popisující magnetické a elektrické jevy, protože se v pøírodì vyskytují spoleènì Vysokofrekvenèní proud protékající vodièem kolem nìj vytváøí elektrické pole rovnobìžné s vodièem a magnetické pole, kolmé k vodièi Elektromagnetické vlny s rùznými kmitoèty byly kategorizovány a podle svého použití pojmenovány rádiové vlny cca Hz, svìtelné vlny cca Hz, záøení X cca Hz, záøení g cca Hz Rychlost šíøení elektromagnetických vln ve volném prostoru prakticky èinní km/s Pro názornou pøedstavu o rychlostí šíøení elmag vln se uvádìjí tyto dva pøíklady Bìhem 1 sekundy obìhne elektromagnetická vlna zemìkouli více než 7 Vzdálenost mezi Sluncem a Zemí urazí pøibližnì za 8 minut Siloèáry elektrického pole jsou kolmé k siloèárám magnetického pole, pøi èemž platí, že polarizaci elektromagnetického pole urèuje orientace siloèar elektrického pole vzhledem k zemskému povrchu Elektromagnetické vlny se šíøí pøímým smìrem V pøírodních podmínkách je však smìr a charakter šíøení ovlivnìn jevy jako odraz, lom, difrakce nebo interference Vlna letící éterem se pøi setkání s jiným (odrazným) prostøedím, napø pùdou, vodou apod, odráží v souladu s pravidlem: úhel dopadu se rovná úhlu odrazu (obr 2 1) Podle charakteru odrazného prostøedí mezi obìma prostøedími, mùže také dojít pouze A JACEK MATUSZCZYK: ANTÉNY PRAKTICKY 21

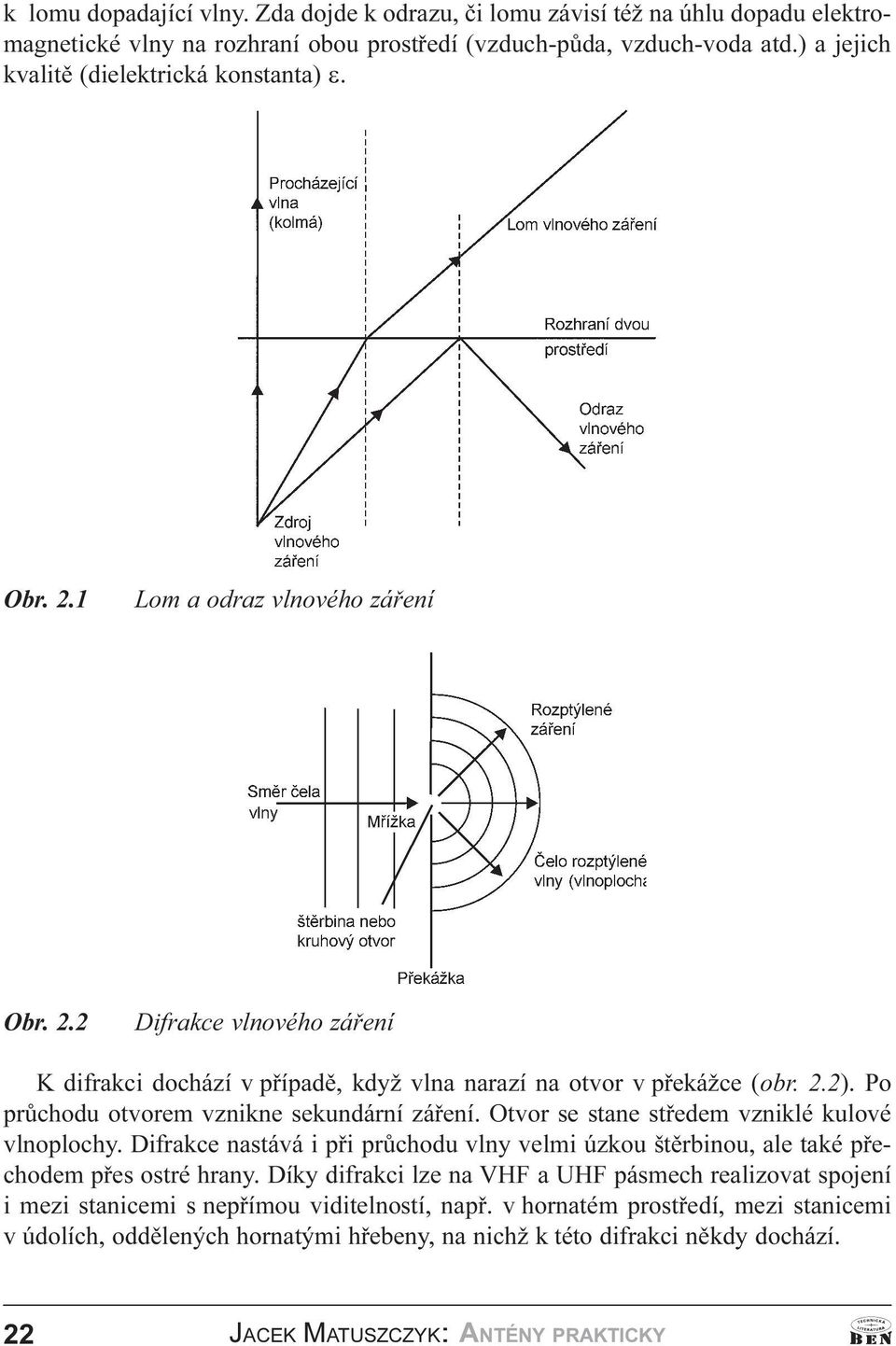

3 k lomu dopadající vlny Zda dojde k odrazu, èi lomu závisí též na úhlu dopadu elektromagnetické vlny na rozhraní obou prostøedí (vzduch-pùda, vzduch-voda atd ) a jejich kvalitì (dielektrická konstanta) e Obr 2 1 Lom a odraz vlnového záøení Obr 2 2 Difrakce vlnového záøení K difrakci dochází v pøípadì, když vlna narazí na otvor v pøekážce (obr 2 2) Po prùchodu otvorem vznikne sekundární záøení Otvor se stane støedem vzniklé kulové vlnoplochy Difrakce nastává i pøi prùchodu vlny velmi úzkou štìrbinou, ale také pøechodem pøes ostré hrany Díky difrakci lze na VHF a UHF pásmech realizovat spojení i mezi stanicemi s nepøímou viditelností, napø v hornatém prostøedí, mezi stanicemi v údolích, oddìlených hornatými høebeny, na nichž k této difrakci nìkdy dochází 22 JACEK MATUSZCZYK: ANTÉNY PRAKTICKY A

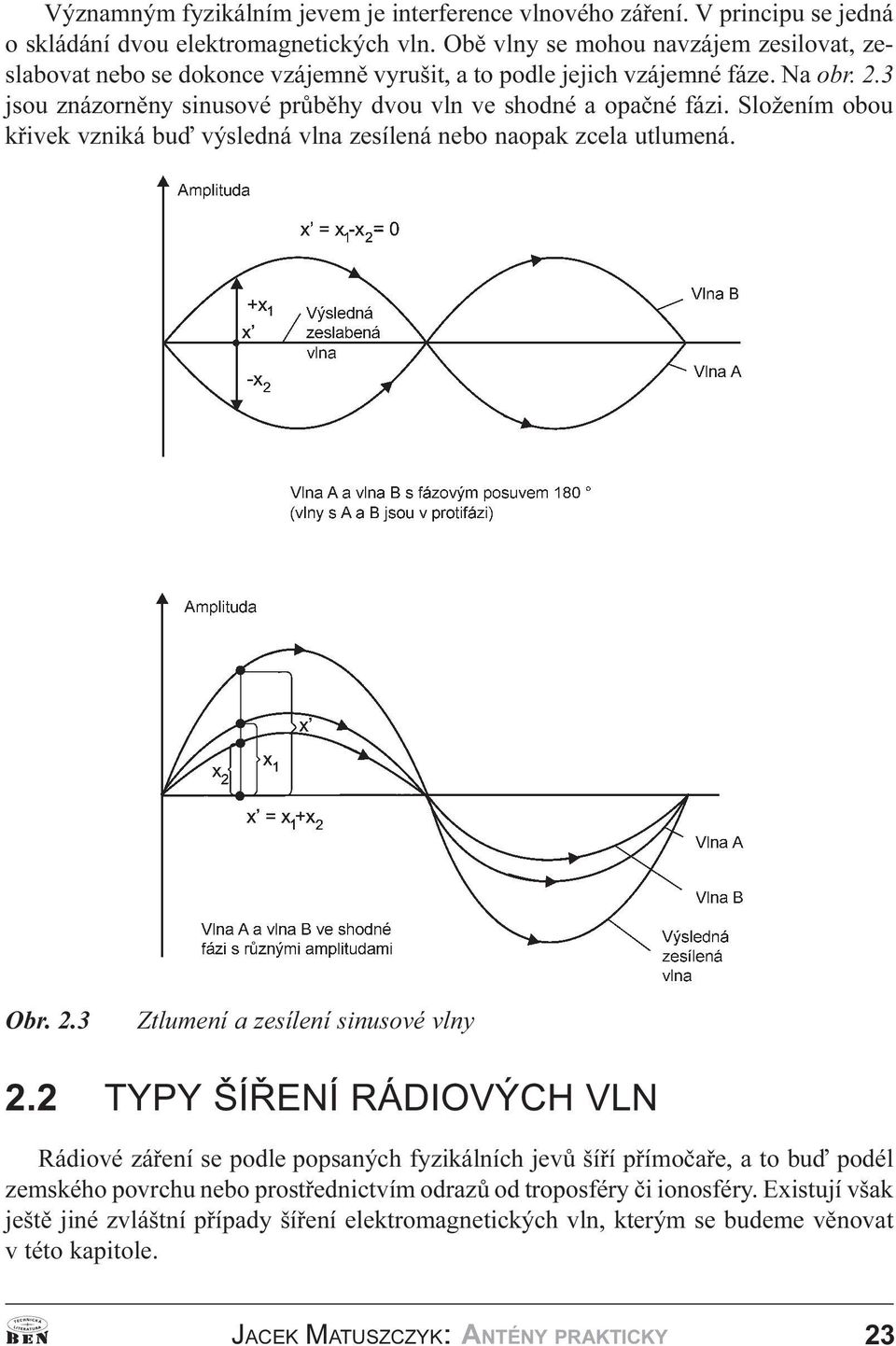

4 Významným fyzikálním jevem je interference vlnového záøení V principu se jedná o skládání dvou elektromagnetických vln Obì vlny se mohou navzájem zesilovat, zeslabovat nebo se dokonce vzájemnì vyrušit, a to podle jejich vzájemné fáze Na obr 2 3 jsou znázornìny sinusové prùbìhy dvou vln ve shodné a opaèné fázi Složením obou køivek vzniká buï výsledná vlna zesílená nebo naopak zcela utlumená Obr Ztlumení a zesílení sinusové vlny TYPY ŠÍØENÍ RÁDIOVÝCH VLN Rádiové záøení se podle popsaných fyzikálních jevù šíøí pøímoèaøe, a to buï podél zemského povrchu nebo prostøednictvím odrazù od troposféry èi ionosféry Existují však ještì jiné zvláštní pøípady šíøení elektromagnetických vln, kterým se budeme vìnovat v této kapitole A JACEK MATUSZCZYK: ANTÉNY PRAKTICKY 23

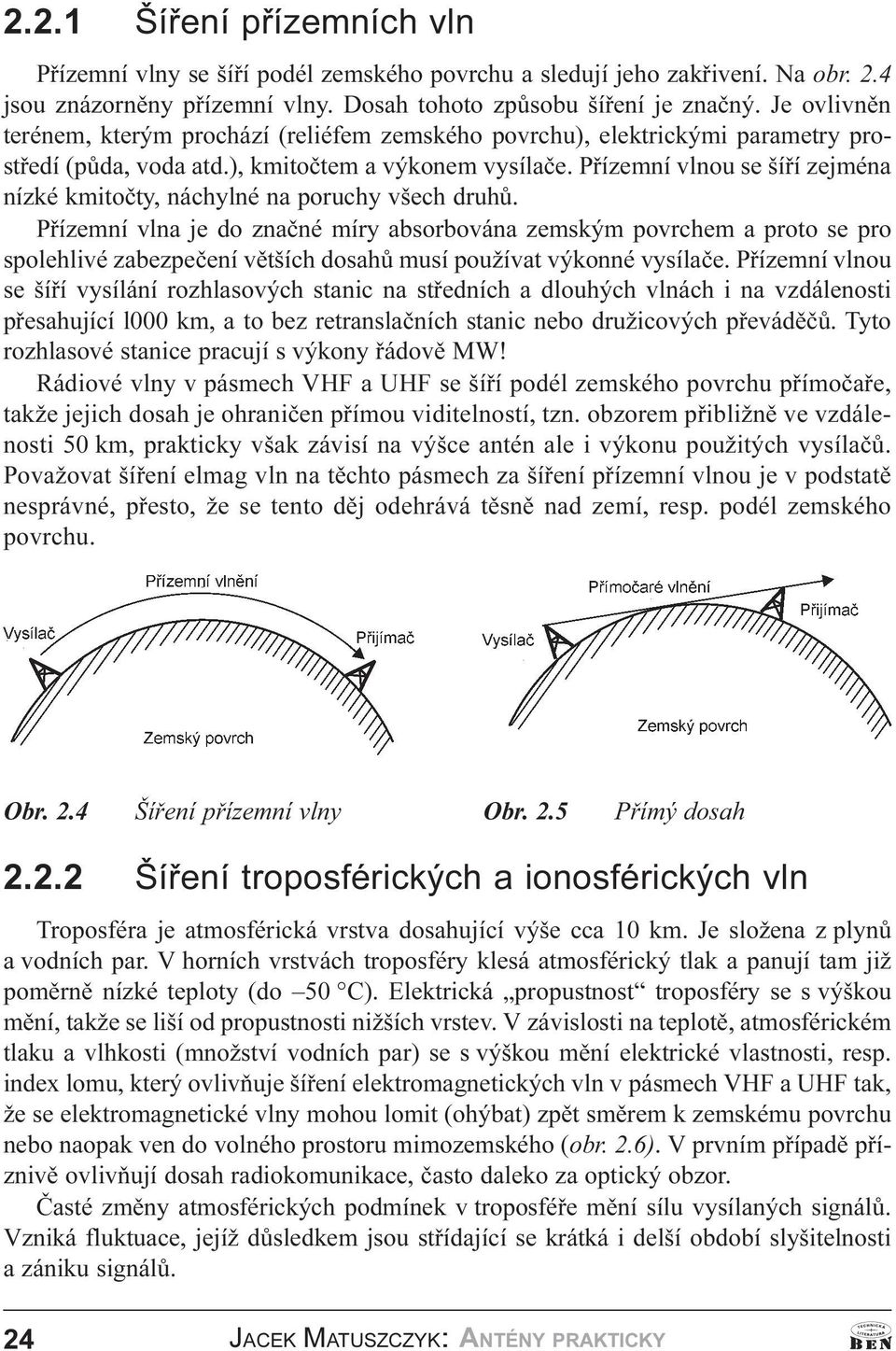

5 2 2 1 Šíøení pøízemních vln Pøízemní vlny se šíøí podél zemského povrchu a sledují jeho zakøivení Na obr 2 4 jsou znázornìny pøízemní vlny Dosah tohoto zpùsobu šíøení je znaèný Je ovlivnìn terénem, kterým prochází (reliéfem zemského povrchu), elektrickými parametry prostøedí (pùda, voda atd ), kmitoètem a výkonem vysílaèe Pøízemní vlnou se šíøí zejména nízké kmitoèty, náchylné na poruchy všech druhù Pøízemní vlna je do znaèné míry absorbována zemským povrchem a proto se pro spolehlivé zabezpeèení vìtších dosahù musí používat výkonné vysílaèe Pøízemní vlnou se šíøí vysílání rozhlasových stanic na støedních a dlouhých vlnách i na vzdálenosti pøesahující l000 km, a to bez retranslaèních stanic nebo družicových pøevádìèù Tyto rozhlasové stanice pracují s výkony øádovì MW! Rádiové vlny v pásmech VHF a UHF se šíøí podél zemského povrchu pøímoèaøe, takže jejich dosah je ohranièen pøímou viditelností, tzn obzorem pøibližnì ve vzdálenosti 50 km, prakticky však závisí na výšce antén ale i výkonu použitých vysílaèù Považovat šíøení elmag vln na tìchto pásmech za šíøení pøízemní vlnou je v podstatì nesprávné, pøesto, že se tento dìj odehrává tìsnì nad zemí, resp podél zemského povrchu Obr 2 4 Šíøení pøízemní vlny Obr 2 5 Pøímý dosah Šíøení troposférických a ionosférických vln Troposféra je atmosférická vrstva dosahující výše cca 10 km Je složena z plynù a vodních par V horních vrstvách troposféry klesá atmosférický tlak a panují tam již pomìrnì nízké teploty (do 50 C) Elektrická propustnost troposféry se s výškou mìní, takže se liší od propustnosti nižších vrstev V závislosti na teplotì, atmosférickém tlaku a vlhkosti (množství vodních par) se s výškou mìní elektrické vlastnosti, resp index lomu, který ovlivòuje šíøení elektromagnetických vln v pásmech VHF a UHF tak, že se elektromagnetické vlny mohou lomit (ohýbat) zpìt smìrem k zemskému povrchu nebo naopak ven do volného prostoru mimozemského (obr 2 6) V prvním pøípadì pøíznivì ovlivòují dosah radiokomunikace, èasto daleko za optický obzor Èasté zmìny atmosférických podmínek v troposféøe mìní sílu vysílaných signálù Vzniká fluktuace, jejíž dùsledkem jsou støídající se krátká i delší období slyšitelnosti a zániku signálù 24 JACEK MATUSZCZYK: ANTÉNY PRAKTICKY A

6 3 TYPY ANTÉN Antény lze rozdìlit do mnoha kategorií podle rùzných kritérií Obvykle se antény rozdìlují podle charakteristiky vyzaøování (diagramu záøení) a zpùsobu použití antény Podle diagramu záøení se antény dìlí na všesmìrové a smìrové U všesmìrových antén pøevládají antény s vertikální polarizací Ke smìrovým anténám patøí antény typu YAGI, antény smyèkové (Cubical Quad), logaritmicko-periodické antény (LPDA) a další, vìtšinou horizontálnì polarizované 3 1 VŠESMÌROVÉ ANTÉNY Nejjednodušší všesmìrovou anténou je anténa typu ground plane GP s délkou záøièe l/4 (obr 1 4) Nedílnou a funkènì nezbytnou èástí bìžnì užívané antény GP je nìkolikaprvková protiváha se ètvrtvlnnou délkou prvkù [1] Diagram záøení ve vertikální rovinì je schematicky znázornìn na obr 3 2 Obr 3 1 Anténa typu GP s protiváhou zemí Obr 3 2 Diagram záøení antény GP ve vertikální rovinì V horizontální rovinì je charakteristika vyzaøování prakticky kruhová, pokud je anténa opatøena alespoò 4prvkovou protiváhou Zisk antény GP vzhledem k dipólu l/2 (v rovinì horizontu) G d = 1 db Impedance antény GP závisí na úhlu, který svírá záøiè A JACEK MATUSZCZYK: ANTÉNY PRAKTICKY 33

7 s prvky protiváhy (obr 3 3) Pøi úhlu cca 135 je impedance 50 W, což pøi nesoumìrném napájení umožòuje použití bìžného koaxiálního kabelu se shodnou impedancí 50 W Pøi úhlu 90 èiní impedance antény GP cca 30 až 35 W Tuto anténu lze pøizpùsobit k impedanci 50 W paralelní kapacitou v patì záøièe, nebo na konektoru antény Obr 3 3 Závislost impedance antény GP na úhlu mezi záøièem a prvky protiváhy Stacionární antény GP používají 3prvkové protiváhy (obr 3 4) trojnožka s vnitøními úhly 120 nebo 4prvkové køížové protiváhy s vnitøními úhly 90 [15] Místo jednoduchého lineárního záøièe se používá také skládaný unipól, jehož impedance s protiváhami svírajícími úhel 90 èiní cca 120 W Výhodou tohoto øešení je galvanické spojení unipólu se zemí, kdy je pøípadný elektrostatický náboj odvádìn k zemi prostøednictvím druhého uzemnìného konce unipólu Antény se skládaným unipólem pracují v širším kmitoètovém pásmu Fyzická délka záøièe neodpovídá pøesnì l/4, ale závisí na èiniteli zkrácení antény K, který zpravidla èiní 0,85 až 0,98 Obr 3 4 Druhy antén GP a trojnožka, b køížová GP, c skládaný unipól GP 34 JACEK MATUSZCZYK: ANTÉNY PRAKTICKY A

8 Pøíklady praktických øešení antén GP pro KV a VKV uvedeme v dalších kapitolách Druhou nejpopulárnìjší anténou je pùlvlnný dipól (obr 3 5) Anténu tvoøí dva stejnì dlouhé vodièe o celkové délce l/2 Svislý (vertikální) dipól má ve vodorovné (horizontální) rovinì všesmìrovou charakteristikou (kruhový diagram záøení) Vodorovný (horizontální) dipól má ve vodorovné rovinì diagram záøení ve tvaru osmièky, kolmé k podélné ose dipólu [7] Tvar osmièky závisí také na výšce dipólu nad zemí Pùlvlnný dipól je (jak bylo uvedeno v kapitole 1) referenèní anténou pøi mìøení zisku antén Jeho zisk je tedy 0 db d resp 2,14 db i vzhledem k tzv izotropickému záøièi Impedance dipólu ve výšce H ³ l/2 nad zemí je 70 až 50 W Èím je dipól štíhlejší, tím více se jeho impedance pøibližuje 70 W Dipól, jako symetrickou anténu, je tøeba napájet symetrickým vedením, nebo nesymetrickým koaxiálním kabelem pøes balun 1:1 (obr 3 6) Mnoho uživatelù podceòuje nutnost symetrizace Je však tøeba vzít v úvahu, že nesymetrické napájení symetrické antény (bez balunu) èasto vede k nežádoucímu vyzaøování vysokofrekvenèní energie povrchem (stínìním) koaxiálního napájeèe Dùsledkem tohoto záøení bývá rušení blízkých televizních a rádiových pøijímaèù (TVI, RVI obr 3 6b) Obr 3 5 Pùlvlnný dipól Obr 3 6 Napájení pùlvlnného dipólu a soumìrné (symetrické), b nesoumìrné (nesymetrické) A JACEK MATUSZCZYK: ANTÉNY PRAKTICKY 35

9 Další oblíbenou všesmìrovou mobilní anténou, užívanou èasto jako stacionární anténa pro pásmo CB, je vertikální anténa (unipól) o délce 5/8 l s protiváhou (obr 3 7) Jde v podstatì o zkrácenou anténu 3/4 l Prodlužujícím a zároveò pøizpùsobovacím prvkem je zde cívka (indukènost) v patì záøièe V horizontální rovinì je diagram záøení všesmìrový Ve vertikální rovinì je maximum vyzaøování (elevaèní úhel) závislé na výšce antény nad zemí (obr 3 8) Teoretický zisk je 3,5 db i Délka prvkù protiváhy, umístìných pod cívkou je l/4 Obr 3 7 Anténa 5/8 l Obr 3 8 Diagram záøení antény 5/8 l ve vertikální rovinì Prodloužením záøièe nad 3/4 l vznikají velké postranní laloky, takže anténa vyzaøuje pod velkými elevaèními úhly a její vyzaøování v rovinì horizontu je minimální Proto je tato prodloužená anténa nevhodná pro radiokomunikaci pøízemní vlnou, tzn na pásmech VHF a CB Navíc pak prodloužení záøièe antény nad 3/4 l nezvyšuje její zisk Zvýšení zisku lze dosáhnout použitím nìkolika souose uspoøádaných pùlvlnných dipólù, tzv kolineární anténou obr 3 9 [18] Praktická øešení tohoto typu antén uvedeme pøi popisu antén pro pásma VKV Kolineární antény jsou moderním øešením, umožòujícím dosažení zisku až 10 db d!! 3 2 SMÌROVÉ ANTÉNY Smìrové antény byly navrženy pro dosažení vyššího zisku a potlaèení poruch pøicházejících z nežádoucích smìrù Nejoblíbenìjší a nejrozšíøenìjší smìrovou anténou je anténa typu Yagi (obr 3 10) Tyto antény se bìžnì používají na KV, VKV a TV pásmech Používají je radioamatéøi i profesionální služby vèetnì spojovacích služeb vojenských 36 JACEK MATUSZCZYK: ANTÉNY PRAKTICKY A

10 Obr 3 9 Kolineární anténa Anténa Yagi se skládá z aktivního napájeného prvku záøièe (dipólu) a nenapájených prvkù pasivních direktorù a reflektorù (obr 3 11) Principiálnì je èinnost antény Yagi založena na vzájemné vazbì mezi prvky, která ovlivòuje intenzitu a fázi indukovaných proudù a tím vyzaøovací a napájecí vlastnosti (diagram záøení a impedanci) antény Primárním zdrojem je aktivní prvek, zpravidla pùlvlnný dipól, umístìný mezi reflektorem a prvním direktorem Tato skupina prvkù pak svým uspoøádáním (délkou prvkù a vzájemnou rozteèí) ovlivòuje vyzaøování podél dalších direktorù S jejich narùstajícím poètem, se zvyšuje zisk antény Impedanci antény Yagi ovlivòují rozmìry a konstrukce záøièe, a jeho vzdálenost od sousedních prvkù, zejména od prvního direktoru Zisk antény tedy závisí na poètu prvkù direktorù, resp délce antény Orientaènì platí: 3prvková anténa Yagi 4,0 db d, 6prvková anténa Yagi 9,0 db d, 9prvková anténa Yagi 12,0 db d, 15prvková anténa Yagi 15,0 db d, 28prvková anténa Yagi 19,0 db d A JACEK MATUSZCZYK: ANTÉNY PRAKTICKY 37

11 Obr 3 10 Anténa Yagi Obr 3 11 Princip èinnosti antény Yagi Zisk delších antén Yagi nestoupá pøímo úmìrnì s poètem prvkù, resp lineárnì s její délkou Proto nemá smysl prodlužovat celkovou délku antény nad 8 l, kdy je již pøírùstek zisku prakticky zanedbatelný Úèinnìjším øešením je realizace víceèlenných anténních soustav, sestavených z nìkolika soufázovì napájených základních antén Každým zdvojením sestavy antén se celkový zisk soustavy teoreticky zvyšuje až o 3 db Praktický pøírùstek zisku je o nìco menší vlivem ztrát na spojovacích vedeních 38 JACEK MATUSZCZYK: ANTÉNY PRAKTICKY A
