1 2014 EEG Application for Emotiv MANUÁL

2 Obsah 1 Úvod Spuštění programu Zobrazení dat v reálném čase Patient Information Recording Information Start Recording Stavový panel Graf Přehrávač... 7

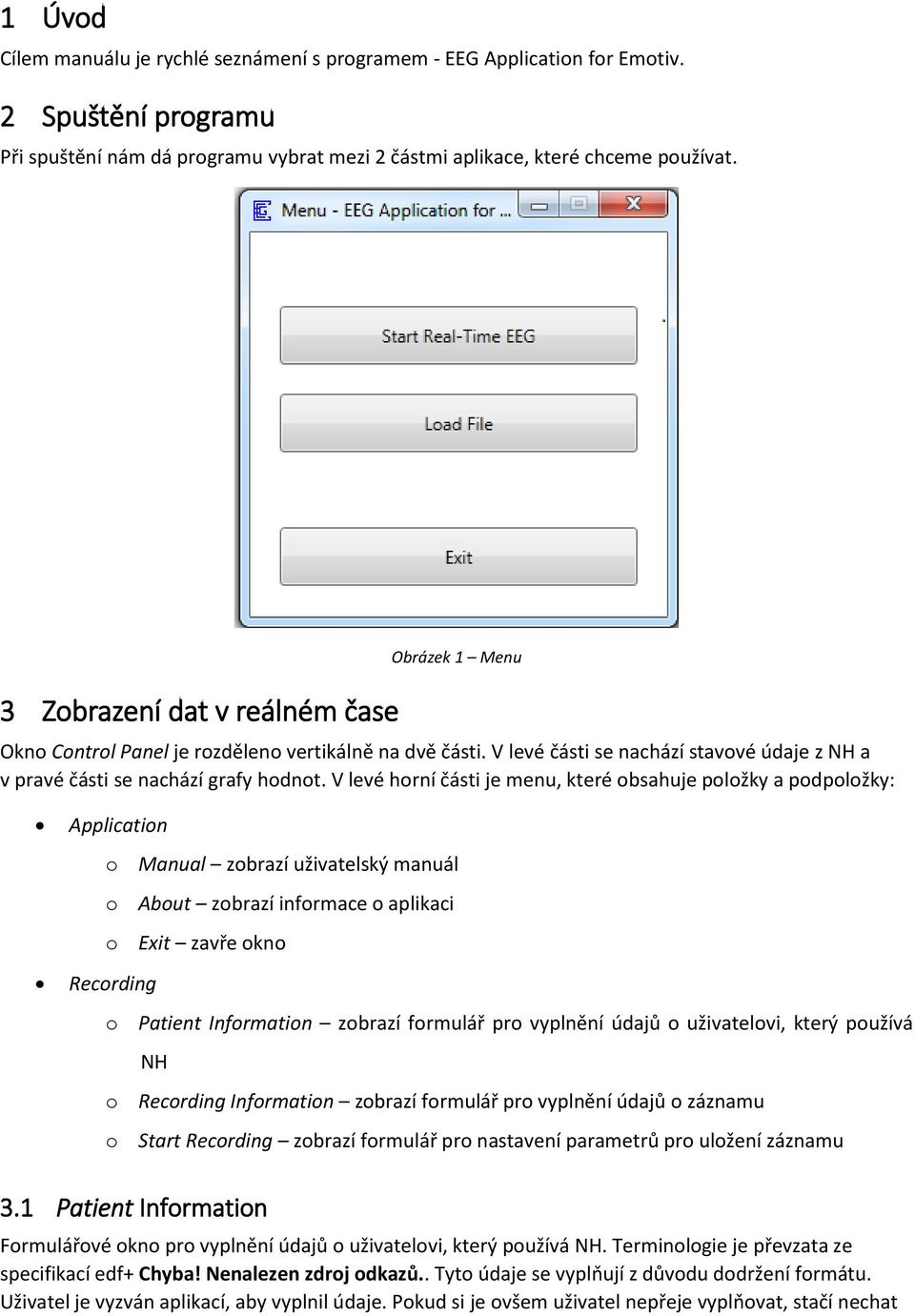

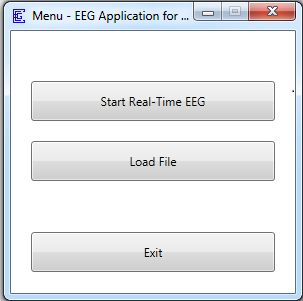

3 1 Úvod Cílem manuálu je rychlé seznámení s programem - EEG Application for Emotiv. 2 Spuštění programu Při spuštění nám dá programu vybrat mezi 2 částmi aplikace, které chceme používat. 3 Zobrazení dat v reálném čase Obrázek 1 Menu Okno Control Panel je rozděleno vertikálně na dvě části. V levé části se nachází stavové údaje z NH a v pravé části se nachází grafy hodnot. V levé horní části je menu, které obsahuje položky a podpoložky: Application o Manual zobrazí uživatelský manuál o About zobrazí informace o aplikaci o Exit zavře okno Recording o Patient Information zobrazí formulář pro vyplnění údajů o uživatelovi, který používá NH o Recording Information zobrazí formulář pro vyplnění údajů o záznamu o Start Recording zobrazí formulář pro nastavení parametrů pro uložení záznamu 3.1 Patient Information Formulářové okno pro vyplnění údajů o uživatelovi, který používá NH. Terminologie je převzata ze specifikací edf+ Chyba! Nenalezen zdroj odkazů.. Tyto údaje se vyplňují z důvodu dodržení formátu. Uživatel je vyzván aplikací, aby vyplnil údaje. Pokud si je ovšem uživatel nepřeje vyplňovat, stačí nechat

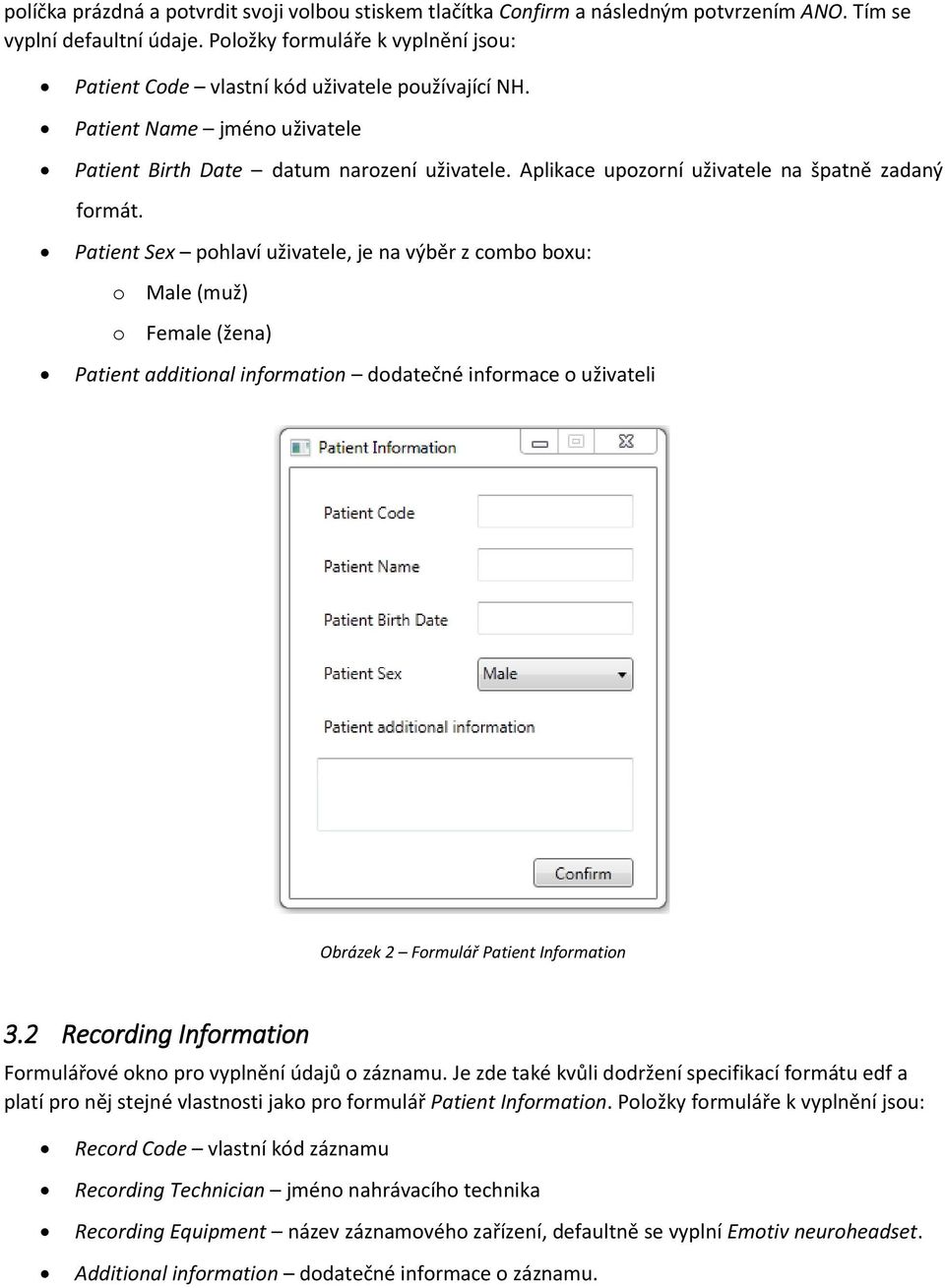

4 políčka prázdná a potvrdit svoji volbou stiskem tlačítka Confirm a následným potvrzením ANO. Tím se vyplní defaultní údaje. Položky formuláře k vyplnění jsou: Patient Code vlastní kód uživatele používající NH. Patient Name jméno uživatele Patient Birth Date datum narození uživatele. Aplikace upozorní uživatele na špatně zadaný formát. Patient Sex pohlaví uživatele, je na výběr z combo boxu: o Male (muž) o Female (žena) Patient additional information dodatečné informace o uživateli Obrázek 2 Formulář Patient Information 3.2 Recording Information Formulářové okno pro vyplnění údajů o záznamu. Je zde také kvůli dodržení specifikací formátu edf a platí pro něj stejné vlastnosti jako pro formulář Patient Information. Položky formuláře k vyplnění jsou: Record Code vlastní kód záznamu Recording Technician jméno nahrávacího technika Recording Equipment název záznamového zařízení, defaultně se vyplní Emotiv neuroheadset. Additional information dodatečné informace o záznamu.

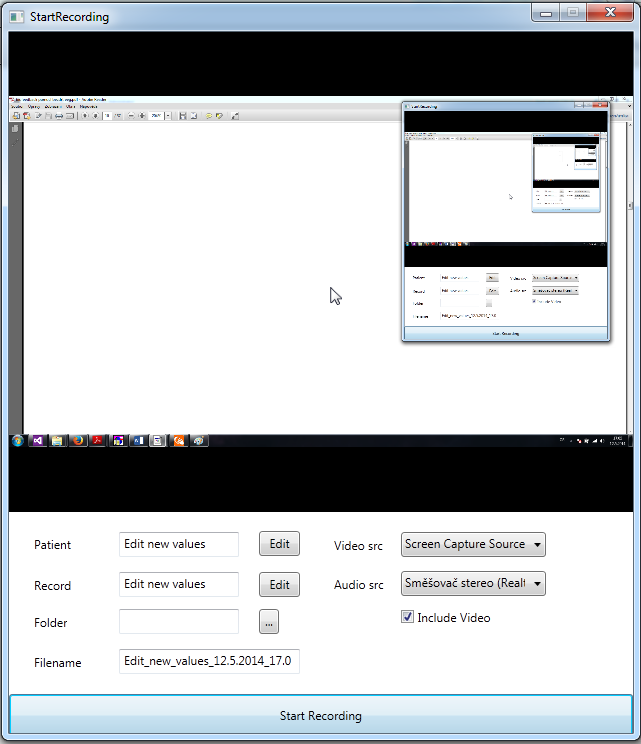

5 3.3 Start Recording Obrázek 3 Formulář Recording Information Okno pro spouštění nahrávání. V horní části se nachází element pro zobrazení videa. V dolní části se nachází formulář pro vyplnění údajů a kontrolní prvky pro video záznam. Formulář kontroluje vyplnění všech záznamu a neumožní nahrávání, dokud nejsou všechny povinné položky vyplněny. Jediné údaje, které uživatel nemusí vyplňovat, jsou kontrolní prvky videa. Povinné položky formuláře k vyplnění jsou: Patient Zobrazuje Patient Code z formuláře Patient Information. Pokud hodnota ještě nebyla nastavena, tak přidružený text box zobrazuje Edit new values. Hodnoty se mění stiskem tlačítka Edit, které se nachází vpravo od text boxu Patient, nebo dvojím poklepáním na text box Patient. Tím se otevře formulář Patient Information. Record Zobrazuje Record Code z formuláře Recording Information. Pokud hodnota ještě nebyla nastavena, tak přidružený text box zobrazuje Edit new values. Hodnoty se mění stiskem tlačítka Edit, které se nachází vpravo od text boxu Record, nebo dvojím poklepáním na text box Record. Tím se otevře formulář Recording Information. Folder Zobrazuje místo na disku, kam se uloží soubor. Dvojím poklepáním na přidružený text box nebo na tlačítko se zobrazí dialogové okno pro výběr adresáře. Nepovinné položky formuláře: Video src Zobrazuje zvolený zdroj pro záznam videa. Defaultně je nastaven Screen Capture. Přidružený combo box zobrazuje nabídku připojených zařízení pro záznam videa. Pokud uživatel připojí záznamové zařízení v momentě, kdy je otevřeno okno Start Recording, tak se nově přidané zařízení v nabídce neobjeví a uživatel je nucen okno zavřít a znovu otevřít, aby se aktualizoval seznam dostupných zařízení.

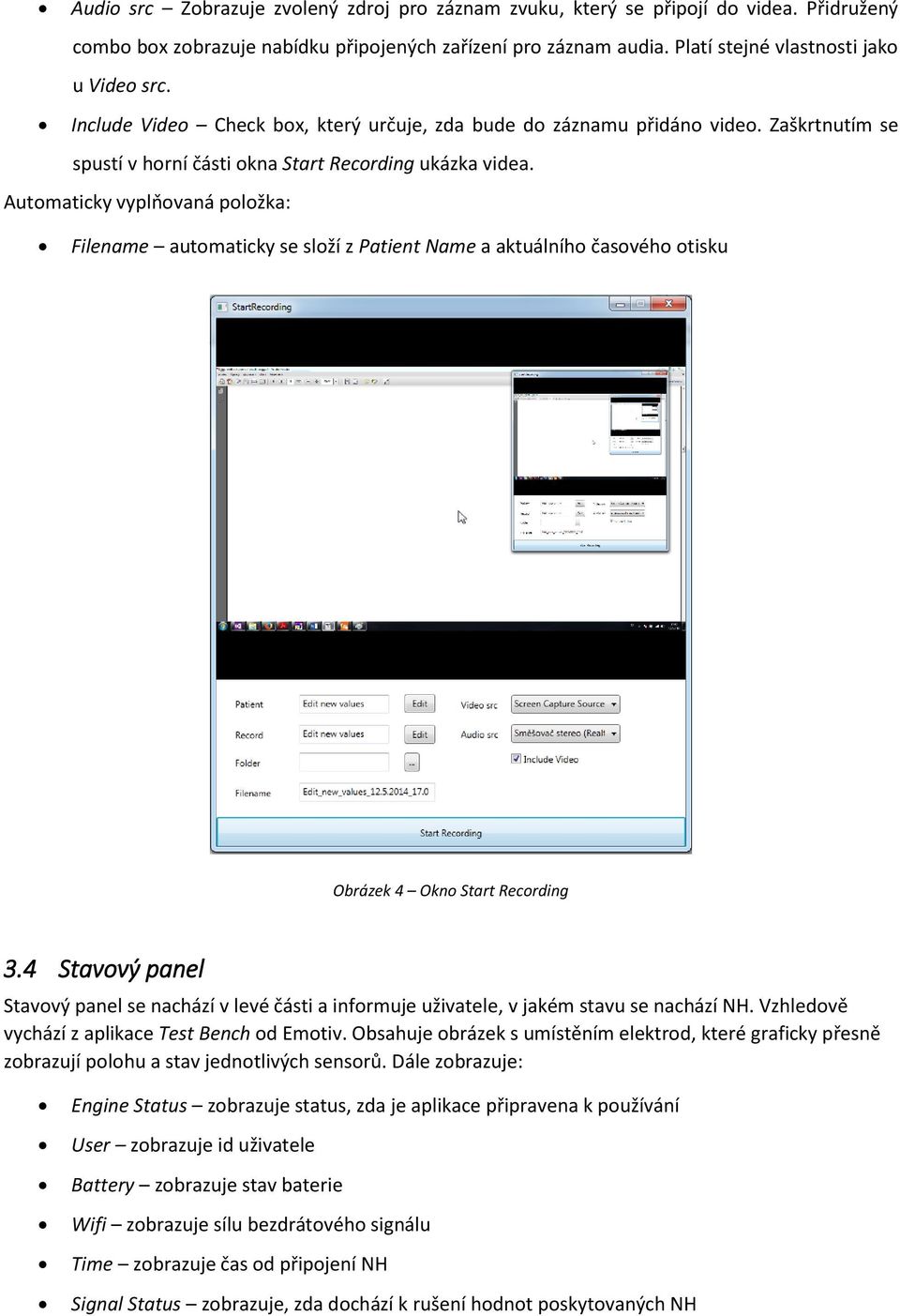

6 Audio src Zobrazuje zvolený zdroj pro záznam zvuku, který se připojí do videa. Přidružený combo box zobrazuje nabídku připojených zařízení pro záznam audia. Platí stejné vlastnosti jako u Video src. Include Video Check box, který určuje, zda bude do záznamu přidáno video. Zaškrtnutím se spustí v horní části okna Start Recording ukázka videa. Automaticky vyplňovaná položka: Filename automaticky se složí z Patient Name a aktuálního časového otisku Obrázek 4 Okno Start Recording 3.4 Stavový panel Stavový panel se nachází v levé části a informuje uživatele, v jakém stavu se nachází NH. Vzhledově vychází z aplikace Test Bench od Emotiv. Obsahuje obrázek s umístěním elektrod, které graficky přesně zobrazují polohu a stav jednotlivých sensorů. Dále zobrazuje: Engine Status zobrazuje status, zda je aplikace připravena k používání User zobrazuje id uživatele Battery zobrazuje stav baterie Wifi zobrazuje sílu bezdrátového signálu Time zobrazuje čas od připojení NH Signal Status zobrazuje, zda dochází k rušení hodnot poskytovaných NH

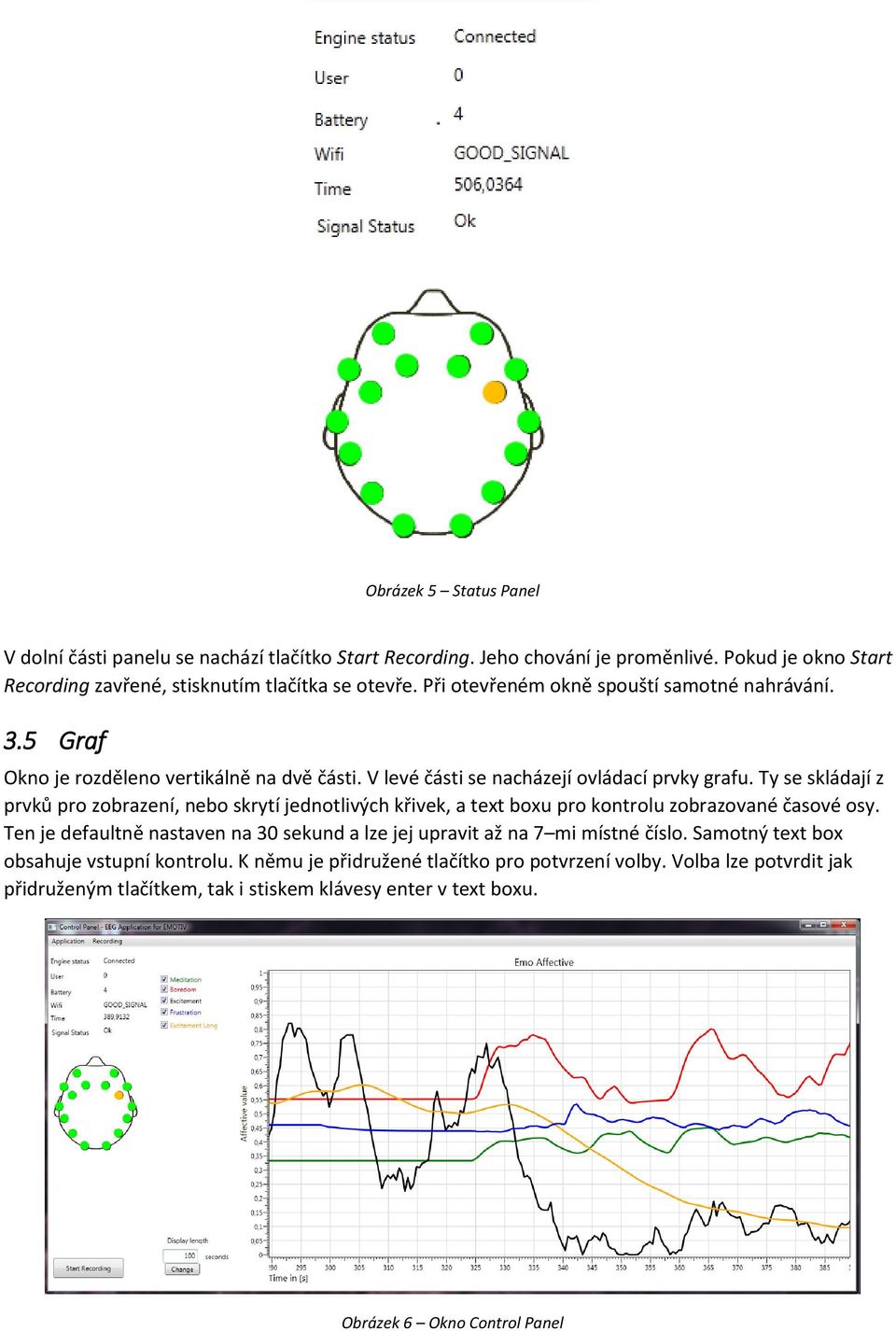

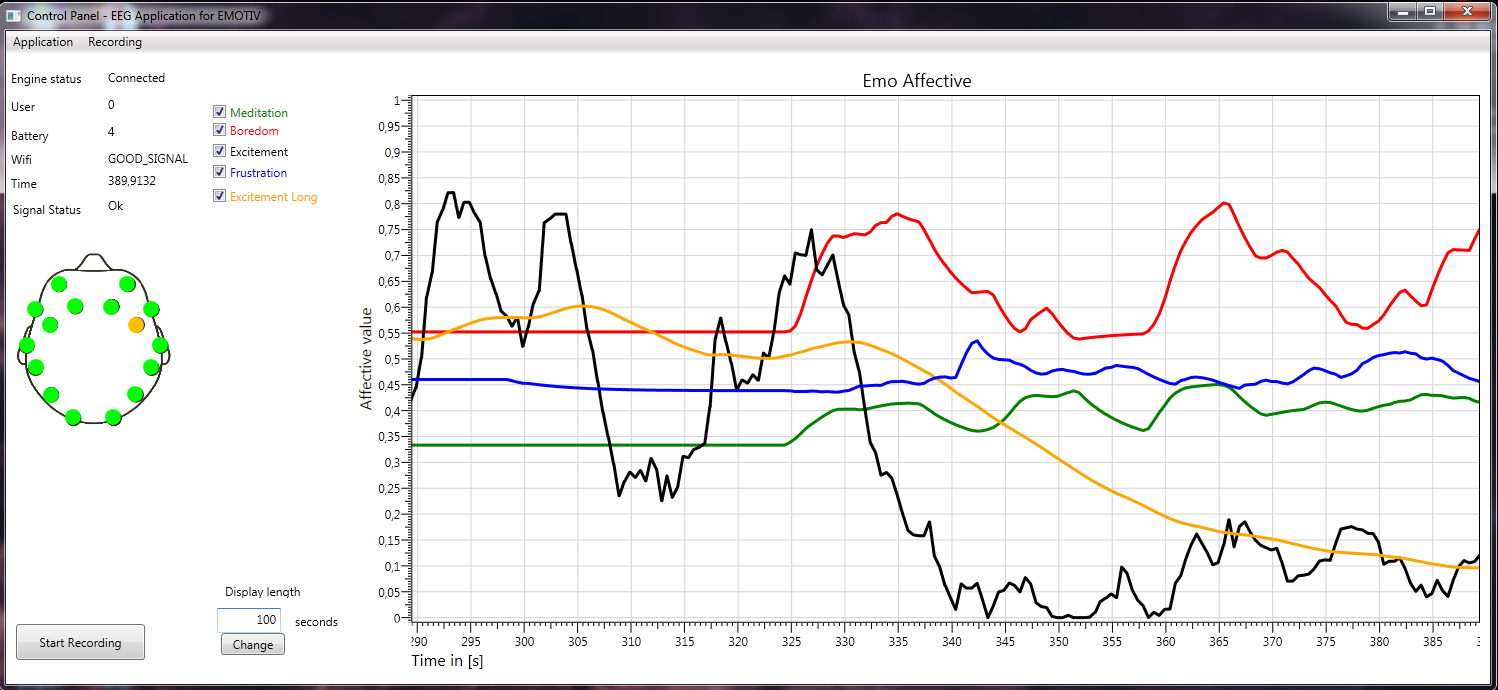

7 Obrázek 5 Status Panel V dolní části panelu se nachází tlačítko Start Recording. Jeho chování je proměnlivé. Pokud je okno Start Recording zavřené, stisknutím tlačítka se otevře. Při otevřeném okně spouští samotné nahrávání. 3.5 Graf Okno je rozděleno vertikálně na dvě části. V levé části se nacházejí ovládací prvky grafu. Ty se skládají z prvků pro zobrazení, nebo skrytí jednotlivých křivek, a text boxu pro kontrolu zobrazované časové osy. Ten je defaultně nastaven na 30 sekund a lze jej upravit až na 7 mi místné číslo. Samotný text box obsahuje vstupní kontrolu. K němu je přidružené tlačítko pro potvrzení volby. Volba lze potvrdit jak přidruženým tlačítkem, tak i stiskem klávesy enter v text boxu. Obrázek 6 Okno Control Panel

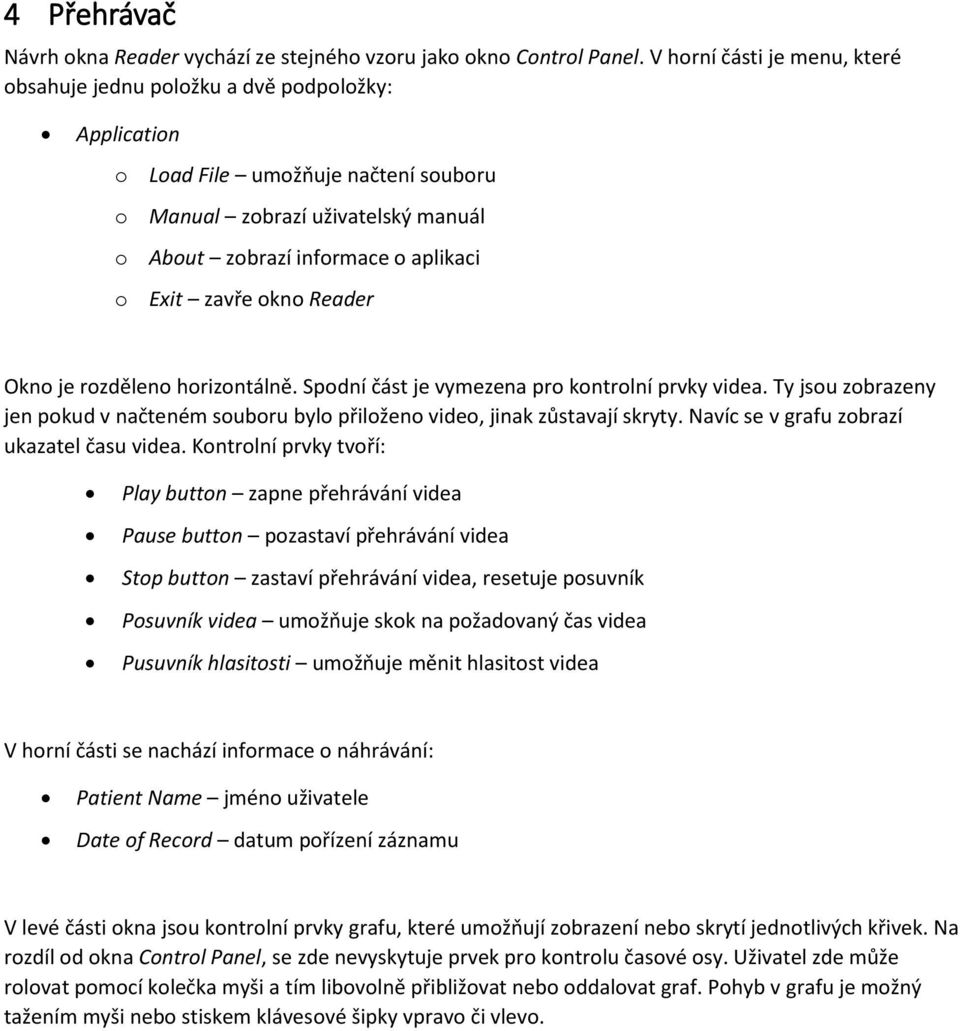

8 4 Přehrávač Návrh okna Reader vychází ze stejného vzoru jako okno Control Panel. V horní části je menu, které obsahuje jednu položku a dvě podpoložky: Application o Load File umožňuje načtení souboru o Manual zobrazí uživatelský manuál o About zobrazí informace o aplikaci o Exit zavře okno Reader Okno je rozděleno horizontálně. Spodní část je vymezena pro kontrolní prvky videa. Ty jsou zobrazeny jen pokud v načteném souboru bylo přiloženo video, jinak zůstavají skryty. Navíc se v grafu zobrazí ukazatel času videa. Kontrolní prvky tvoří: Play button zapne přehrávání videa Pause button pozastaví přehrávání videa Stop button zastaví přehrávání videa, resetuje posuvník Posuvník videa umožňuje skok na požadovaný čas videa Pusuvník hlasitosti umožňuje měnit hlasitost videa V horní části se nachází informace o náhrávání: Patient Name jméno uživatele Date of Record datum pořízení záznamu V levé části okna jsou kontrolní prvky grafu, které umožňují zobrazení nebo skrytí jednotlivých křivek. Na rozdíl od okna Control Panel, se zde nevyskytuje prvek pro kontrolu časové osy. Uživatel zde může rolovat pomocí kolečka myši a tím libovolně přibližovat nebo oddalovat graf. Pohyb v grafu je možný tažením myši nebo stiskem klávesové šipky vpravo či vlevo.

9 Obrázek 7 Okno Reader
