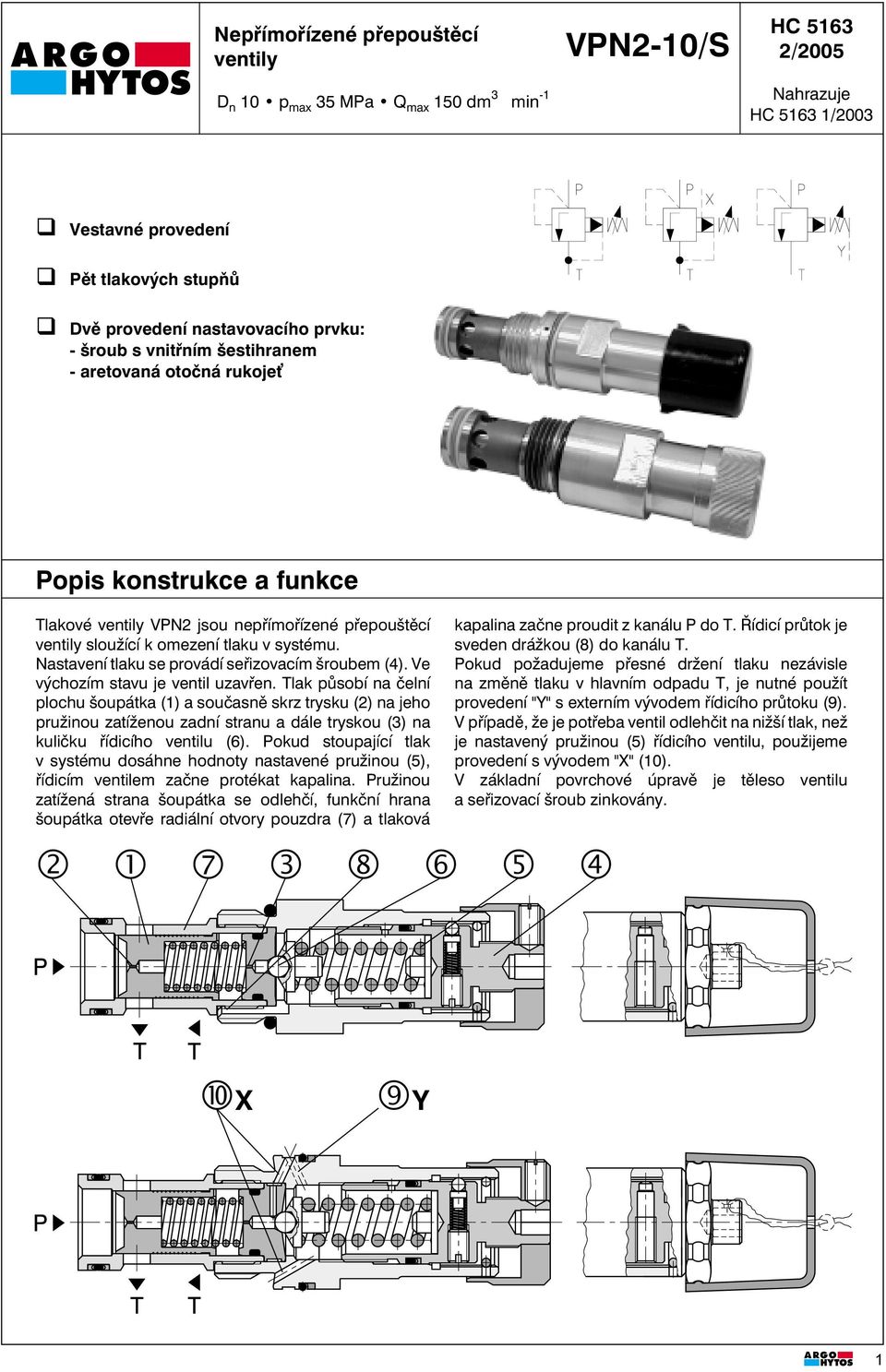

VPN2-10/S. Popis konstrukce a funkce HC /2005. Nepřímořízené přepouštěcí ventily. Nahrazuje HC /2003

Transkript

1 Nepřímořízené přepouštěcí ventily D n 10 p max 35 MPa Q max 150 dm 3 min -1 VPN2-10/S HC /2005 Nahrazuje HC /2003 Vestavné provedení Pět tlakových stupňů Dvě provedení nastavovacího prvku: - šroub s vnitřnímšestihranem - aretovaná otočná rukoje Popis konstrukce a funkce Tlakové ventily VPN2 jsou nepřímořízené přepouštěcí ventily sloužící k omezení tlaku v systému. Nastavení tlaku se provádí seřizovacím šroubem (4). Ve výchozím stavu je ventil uzavřen. Tlak působí na čelní plochu šoupátka (1) a současně skrz trysku (2) na jeho pružinou zatíženou zadní stranu a dále tryskou (3) na kuličku řídicího ventilu (6). Pokud stoupající tlak v systému dosáhne hodnoty nastavené pružinou (5), řídicím ventilem začne protékat kapalina. Pružinou zatížená strana šoupátka se odlehčí, funkční hrana šoupátka otevře radiální otvory pouzdra (7) a tlaková kapalina začne proudit z kanálu P do T. Řídicí průtok je sveden drážkou (8) do kanálu T. Pokud požadujeme přesné držení tlaku nezávisle na změně tlaku v hlavním odpadu T, je nutné použít provedení "Y" s externím vývodem řídicího průtoku (9). V případě, že je potřeba ventil odlehčit na nižší tlak, než je nastavený pružinou (5) řídicího ventilu, použijeme provedení s vývodem "X" (10). V základní povrchové úpravě je těleso ventilu a seřizovací šroub zinkovány. X Y 1

2 HC 5163 Typový klíč VPN2-10/ - Nepřímořízený přepouštěcí ventil bez označení V Těsnění NBR Viton Jmenovitá světlost 10 S R Nastavovací prvek šroub s vnitřním šestihranem otočná rukoje Provedení vestavné s interním řízením a interním odtokem vestavné s externím řízením a interním odtokem vestavné s interním řízením a externím odtokem S SX SY Tlakový stupeň 6 nastavitelný tlak do 6,3 MPa 10 nastavitelný tlak do 10 MPa 16 nastavitelný tlak do 16 MPa 21 nastavitelný tlak do 21 MPa 32 nastavitelný tlak do 35 MPa Preferované typy naleznete zvýrazněné v typovémklíči a v tabulce na straně 6 Základní parametry Jmenovitá světlost mm 10 Maximální průtok dm 3 min Max. řídící průtok dm 3 min -1 0,5 Maximální tlak na vstupu (kanál P) MPa 6, Maximální tlak na výstupu (kanál T) MPa 35 Provozní tlak v závislosti na průtoku MPa viz p-q charaktristika Tlaková kapalina Minerální olej výkonových třídhm, HV dle CETOP - RP 91H ve viskozitních třídách ISO VG 32, 46 a 68. Rozsah provozní teploty kapaliny pro standardní těsnění (NBR) C Rozsah provozní teploty kapaliny pro těsnění Viton (FPM) C Rozsah provozní viskozity mm 2 s Předepsaný stupeň čistoty kapaliny Min. třída 21/18/15 podle ISO 4406 (1999). Hmotnost kg 0,3 Montážní poloha libovolná 2

3 p-q charakteristiky Provedení S, SX měřeno při n =35mm 2 s -1 a t=40 C HC 5163 Tlakový stupeň 32 Tlak p [MPa] Tlakový stupeň 21 Tlakový stupeň 16 Tlakový stupeň 10 Tlakový stupeň 6,3 Průtok Q [dm 3 min -1 ] p-q charakteristiky měřeno při n =35mm 2 s -1 a t=40 C Provedení SY Tlakový stupeň 32 Tlak p [MPa] Tlakový stupeň 21 Tlakový stupeň 16 Tlakový stupeň 10 Tlakový stupeň 6,3 Průtok Q [dm 3 min -1 ] p-q charakteristika, min. nastavitelelný tlak měřeno při n =35mm 2 s -1 a t=40 C Provedení S, SX, SY Dp, p Emin [MPa] Průtok Q [dm 3 min -1 ] 3

4 HC 5163 Rozměrový náčrt Provedení S rozměry v mm Typové značení Vestavný otvor 1 Přestavný prvek S (šroub s vnitřním šestihranem 6 mm) 2 Přestavný prvek R (otočná rukoje ) Pro oba přestavné prvky platí: - otáčení vlevo = nižší tlak - otáčení vpravo = vyšší tlak 3 Pojistná matice (šestihran s = 27 mm) 4 Plochy pro klíč (s = 27 mm) - utahovací moment 30 Nm 5 O-kroužek 23,47 x 2,62 NBR 70 (1 ks) je součástí dodávky 6 Kombinované těsnění: O-kroužek 18,77 x 1,8 NBR 70 (1 ks) Opěrné kroužky BH14L0230-PTGB 20,2 x 23 x 1,4 (2 ks) - je součástí dodávky 4

5 Rozměrový náčrt Provedení SX, SY rozměry v mm Typové značení HC Vestavný otvor 1 Přestavný prvek S (šroub s vnitřním šestihranem 6 mm) 2 Přestavný prvek R (otočná rukoje ) Pro oba přestavné prvky platí: - otáčení vlevo = nižší tlak - otáčení vpravo = vyšší tlak 3 Pojistná matice (šestihran s = 27 mm) 4 Plochy pro klíč (s = 27 mm) - utahovací moment 30 Nm 5 Kombinované těsnění: O-kroužek 28,3 x 1,78 (1 ks) Opěrný kroužek BBP80B024 29,03 x 31,73 x 1,14 (1 ks) - je součástí dodávky 6 Kombinované těsnění: O-kroužek 18,77 x 1,8 NBR 70 (1 ks) Opěrné kroužky BH14L0230-PTGB 20,2 x 23 x 1,4 (2 ks) - je součástí dodávky 5

6 HC 5163 Náhradní díly Provedení Rozměr, počet Objednací číslo S - NBR O-kroužek 17 x 1,8 NBR 70 (1 ks) O-kroužek 12,42 x 1,78 NBR 90 (1 ks) O-kroužek 18,77 x 1,78 NBR 90 (1 ks) O-kroužek 23,47 x 2,62 NBR 70 (1 ks) S - Viton O-kroužek 17,17 x 1,78 (1 ks) O-kroužek 23,47 x 2,62 (1 ks) O-kroužek 18,77 x 1,78 (1 ks) O-kroužek 12,42 x 1,78 (1 ks) Provedení Rozměr, počet Objednací číslo SX, SY - NBR O-kroužek 17 x 1,8 NBR 70 (1 ks) O-kroužek 12,42 x 1,78 NBR 90 (1 ks) O-kroužek 18,77 x 1,78 NBR 90 (1 ks) O-kroužek 23,47 x 2,62 NBR 70 (1 ks) O-kroužek 28,3 x 1,78 ORAR (1 ks) Opěrný kroužek BBP80B024 29,03 x 31,73 x 1,14 (1 ks) SX, SY - Viton O-kroužek 17,17 x 1,78 (1 ks) O-kroužek 23,47 x 2,62 (1 ks) O-kroužek 18,77 x 1,78 (1 ks) O-kroužek 12,42 x 1,78 (1 ks) O-kroužek 28,3 x 1,78 (1 ks) Opěrný kroužek BBP80B024-V96 29,03 x 31,73 x 1,14 (1 ks) Preferované typy ventilů Typové označení Objednací číslo VPN2-10/S-10S VPN2-10/S-21S VPN2-10/S-32S Upozornění! Ÿ Ÿ Obalovou fólii lze recyklovat. Uvedené údaje slouží jen k popisu produktu a v žádném případě se nerozumí jako zaručené vlastnosti ve smyslu práva. 6 ARGO-HYTOS a. s. CZ Vrchlabí tel.: , fax: sales.cz@argo-hytos.com Změny vyhrazeny!
