1 Návod k použití 1

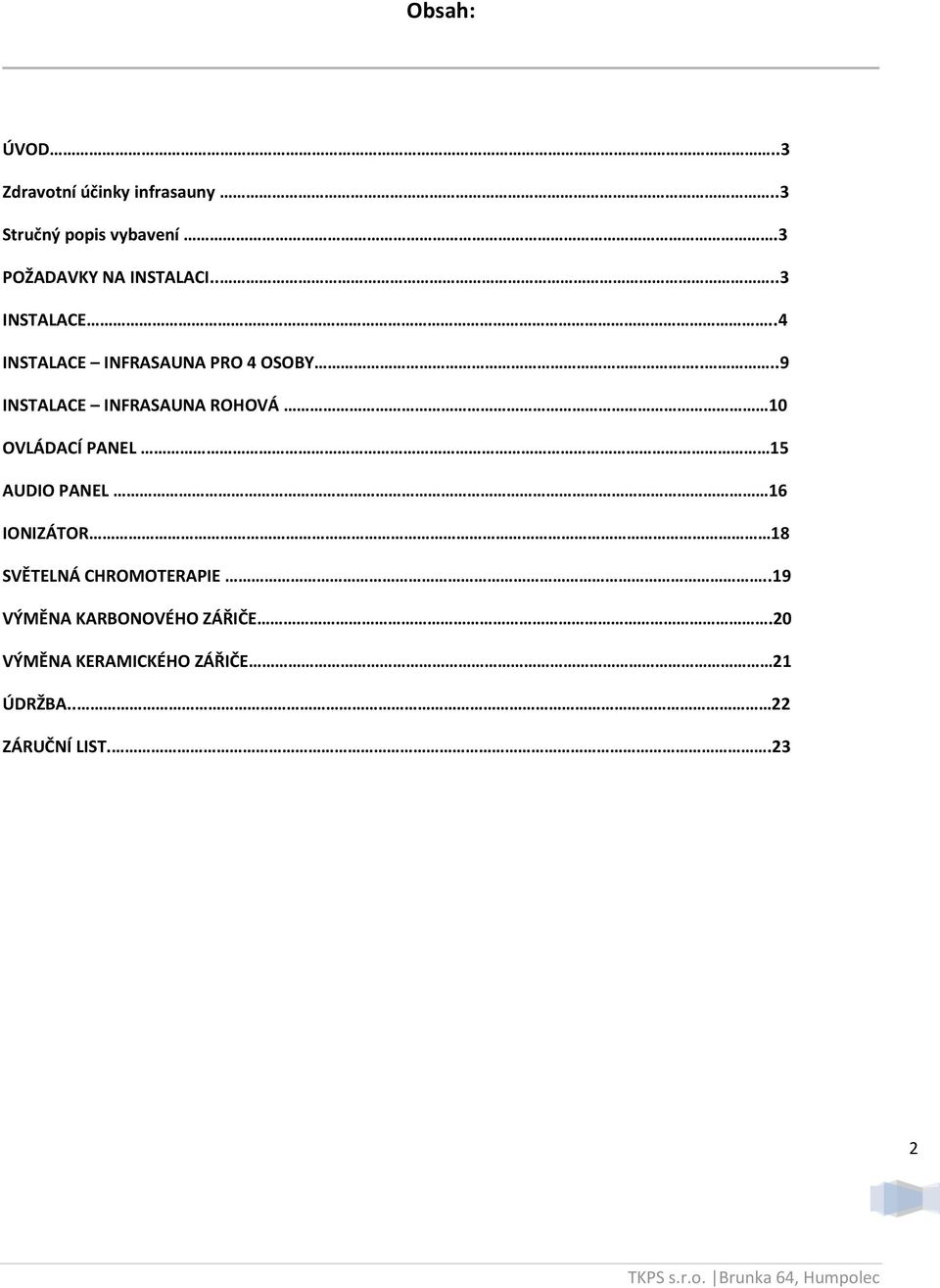

2 Obsah: ÚVOD..3 Zdravotní účinky infrasauny..3 Stručný popis vybavení.3 POŽADAVKY NA INSTALACI....3 INSTALACE..4 INSTALACE INFRASAUNA PRO 4 OSOBY....9 INSTALACE INFRASAUNA ROHOVÁ 10 OVLÁDACÍ PANEL 15 AUDIO PANEL 16 IONIZÁTOR 18 SVĚTELNÁ CHROMOTERAPIE..19 VÝMĚNA KARBONOVÉHO ZÁŘIČE.20 VÝMĚNA KERAMICKÉHO ZÁŘIČE 21 ÚDRŽBA.. 22 ZÁRUČNÍ LIST..23 2

3 1. ÚVOD Úvodem bychom Vám chtěli poděkovat za koupi naší sauny a popřát Vám mnoho krásných chvil strávených v naší sauně. Infra sauna Vám pomůže zbavit se přebytečných tuků, snížit množství toxinů v těle, zabavit se obtížné bolesti a komplexně se očistit. Koupí naší sauny si toto vše můžete nyní dopřát v soukromý Vašeho domova, kdykoliv se Vám zachce 2. ZDRAVOTNÍ ÚČINKY INFRA SAUNY Zbavení bolesti: infračervené záření s dlouhým rozsahem urychluje cirkulaci krve a tak dodává více kyslíků do těla. Zvýšený krevní oběh snižuje záněty, potlačuje bolest a urychluje hojení. Infra sauny mohou být též použity k léčení revmatismu, artritidy a hemeroidů. Zvýšený krevní oběh působí blahodárně také na plet při léčení kožních problémů jako např. různé ekzémy a akné. Dobrý krevní oběh je klíčem k jemné a hladké pokožce. Snižování kalorií a tuků: infračervené záření s dlouhým rozsahem odstranuje z těla přebytečnou sůl a podkožní tuk. Saunováním spálíte za půl hodiny 600 kalorií oproti 300 kaloriím spálených při půlhodinovém joggingu a 225 kaloriích spálených při půlhodinové jízdě na kole Uvolnění těla a mysli: v sauně si můžete navodit příjemnou atmosféru pomocí vestavěného CD přehrávače, poslechem příjemné muziky a zároven si užívat světelné terapii, kterou v našich saunách nabízíme jako jediní na trhu. Snížení toxinů a zlepšení pleti: 3. STRUČNÝ POPIS VYBAVENÍ - automatický termostat pro udržení stálé teploty - hodiny se zvukovým upozorněním, 1 min. před koncem sezení - digitální senzor a teploměr - infračervené topné panely - AM/FM Car Stereo CD přehrávač - světelná terapie - kvalitně zpracovaná konstrukce sauny 4. POŽADAVKY NA INSTALACI - nezapojujte jiné přístroje do zásuvky el. energie společně s Vaší saunou - při montáži musí být saunu usazena na zemi - sauna musí být instalována v suché místnosti - neskladujte hořlavé a chemické prvky v blízkosti sauny 3

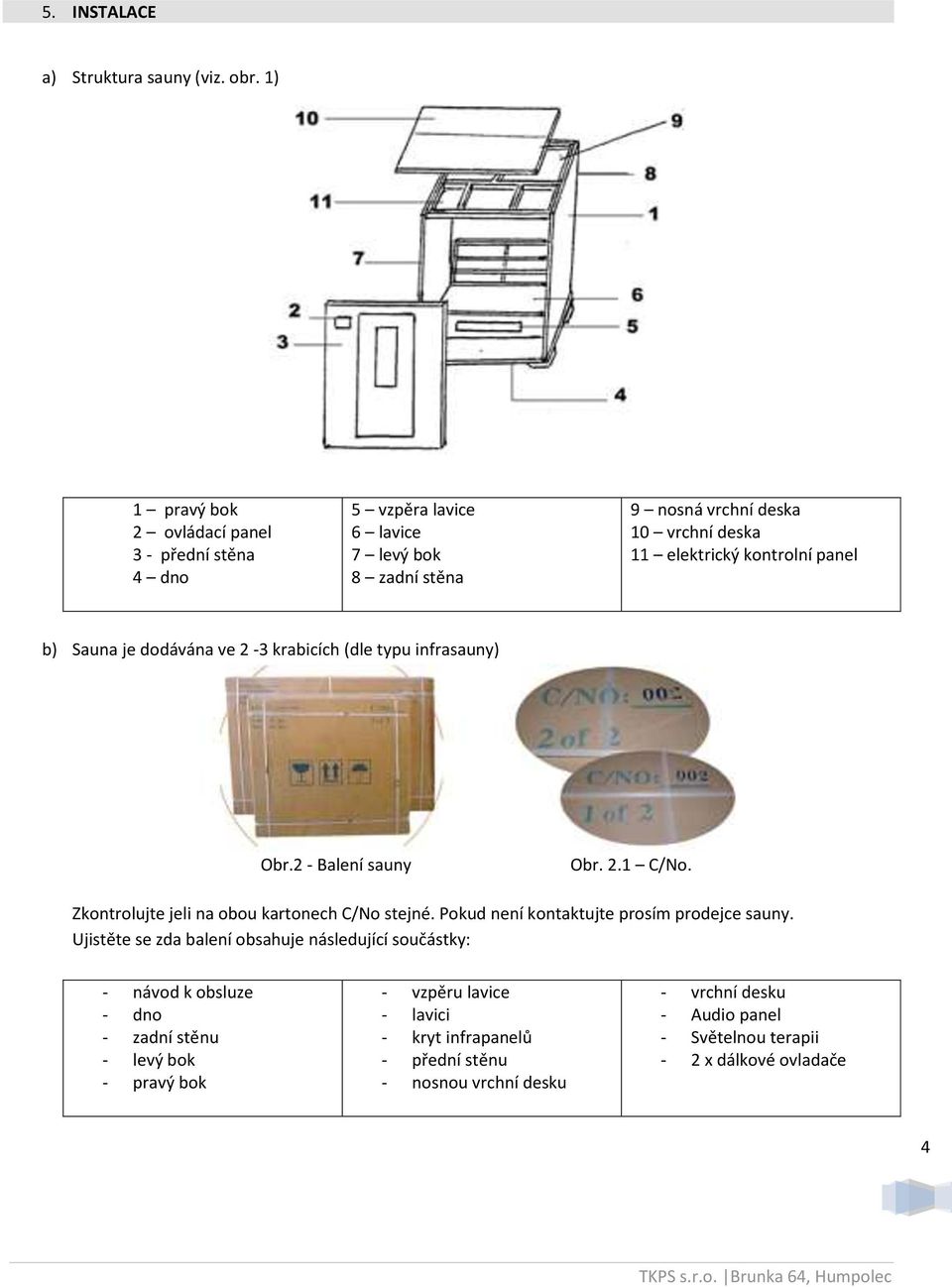

4 5. INSTALACE a) Struktura sauny (viz. obr. 1) 1 pravý bok 2 ovládací panel 3 - přední stěna 4 dno 5 vzpěra lavice 6 lavice 7 levý bok 8 zadní stěna 9 nosná vrchní deska 10 vrchní deska 11 elektrický kontrolní panel b) Sauna je dodávána ve 2-3 krabicích (dle typu infrasauny) Obr.2 - Balení sauny Obr. 2.1 C/No. Zkontrolujte jeli na obou kartonech C/No stejné. Pokud není kontaktujte prosím prodejce sauny. Ujistěte se zda balení obsahuje následující součástky: - návod k obsluze - dno - zadní stěnu - levý bok - pravý bok - vzpěru lavice - lavici - kryt infrapanelů - přední stěnu - nosnou vrchní desku - vrchní desku - Audio panel - Světelnou terapii - 2 x dálkové ovladače 4

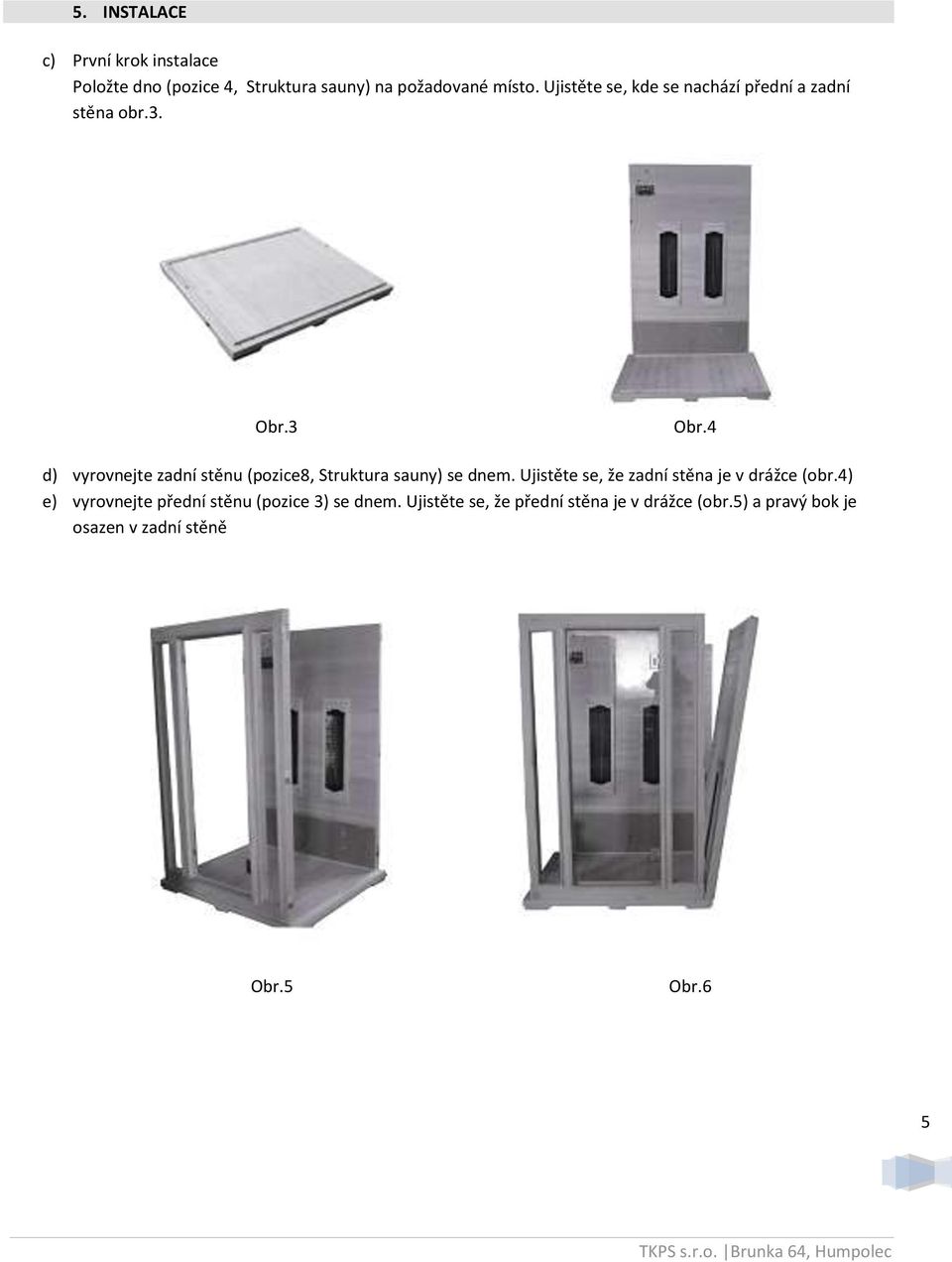

5 5. INSTALACE c) První krok instalace Položte dno (pozice 4, Struktura sauny) na požadované místo. Ujistěte se, kde se nachází přední a zadní stěna obr.3. Obr.3 Obr.4 d) vyrovnejte zadní stěnu (pozice8, Struktura sauny) se dnem. Ujistěte se, že zadní stěna je v drážce (obr.4) e) vyrovnejte přední stěnu (pozice 3) se dnem. Ujistěte se, že přední stěna je v drážce (obr.5) a pravý bok je osazen v zadní stěně Obr.5 Obr.6 5

6 5. INSTALACE f) Osaďte pravý bok (pozice 1) se dnem a ujistěte se, že levý bok je správně osazen v zadní stěně (obr.6). Obr.7 Obr.8 g) Pro zalícování je nutné umístit jazýček západky do zdířky západky. Přizvedněte zadní stěnu (držte mírně vytočenou doprava vzhledem ke dnu) a umístěte jazýček do zdířky, ale neuzavírejte západku. Jakmile bude zadní stěna a přední stěna umístěna a zalícována uzavřete západku (obr.7) h) Osaďte levý bok (pozice 7) se dnem a ujistěte se, že levý bok je správně osazen v zadní stěně (obr.8). Obr.9 Obr.10 i) Usaďte podpůrnou konstrukci vrchní desky (obr.9) j) Umístěte podpěru lavici (pozice5) (obr.10) Pozn. lavici je vhodnější umísti do infrasauny ještě před uchycením předního panelu to znamená ještě před uzavřením celé infrasuny. k) Umístěte podpěru lavice s topnými prvky (pozice 5) a propojte kabely zadní stěny s kabely topných elementů v podpěře lavice (obr.9;10;11) 6

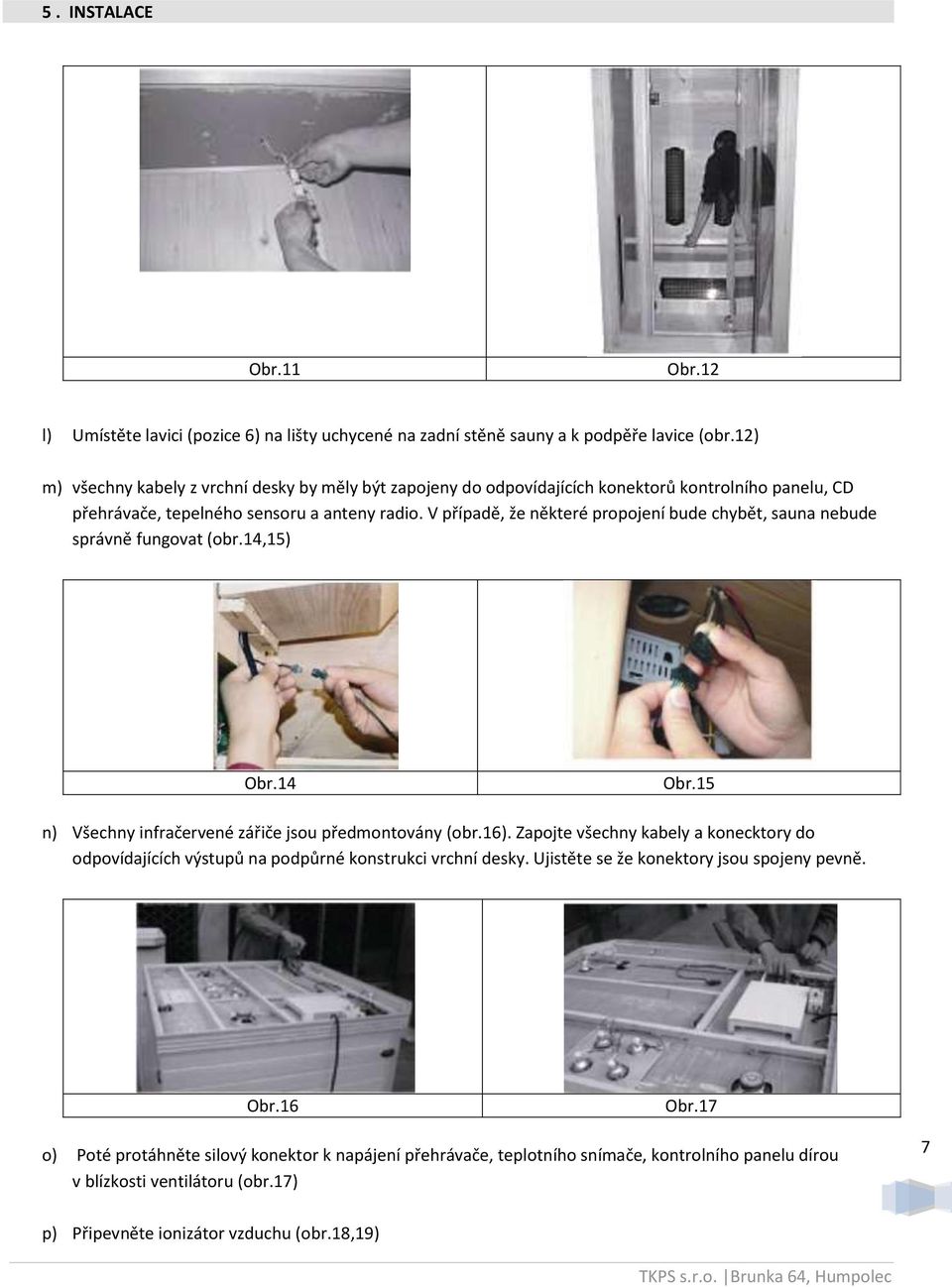

7 5. INSTALACE Obr.11 Obr.12 l) Umístěte lavici (pozice 6) na lišty uchycené na zadní stěně sauny a k podpěře lavice (obr.12) m) všechny kabely z vrchní desky by měly být zapojeny do odpovídajících konektorů kontrolního panelu, CD přehrávače, tepelného sensoru a anteny radio. V případě, že některé propojení bude chybět, sauna nebude správně fungovat (obr.14,15) Obr.14 Obr.15 n) Všechny infračervené zářiče jsou předmontovány (obr.16). Zapojte všechny kabely a konecktory do odpovídajících výstupů na podpůrné konstrukci vrchní desky. Ujistěte se že konektory jsou spojeny pevně. Obr.16 Obr.17 o) Poté protáhněte silový konektor k napájení přehrávače, teplotního snímače, kontrolního panelu dírou v blízkosti ventilátoru (obr.17) 7 p) Připevněte ionizátor vzduchu (obr.18,19)

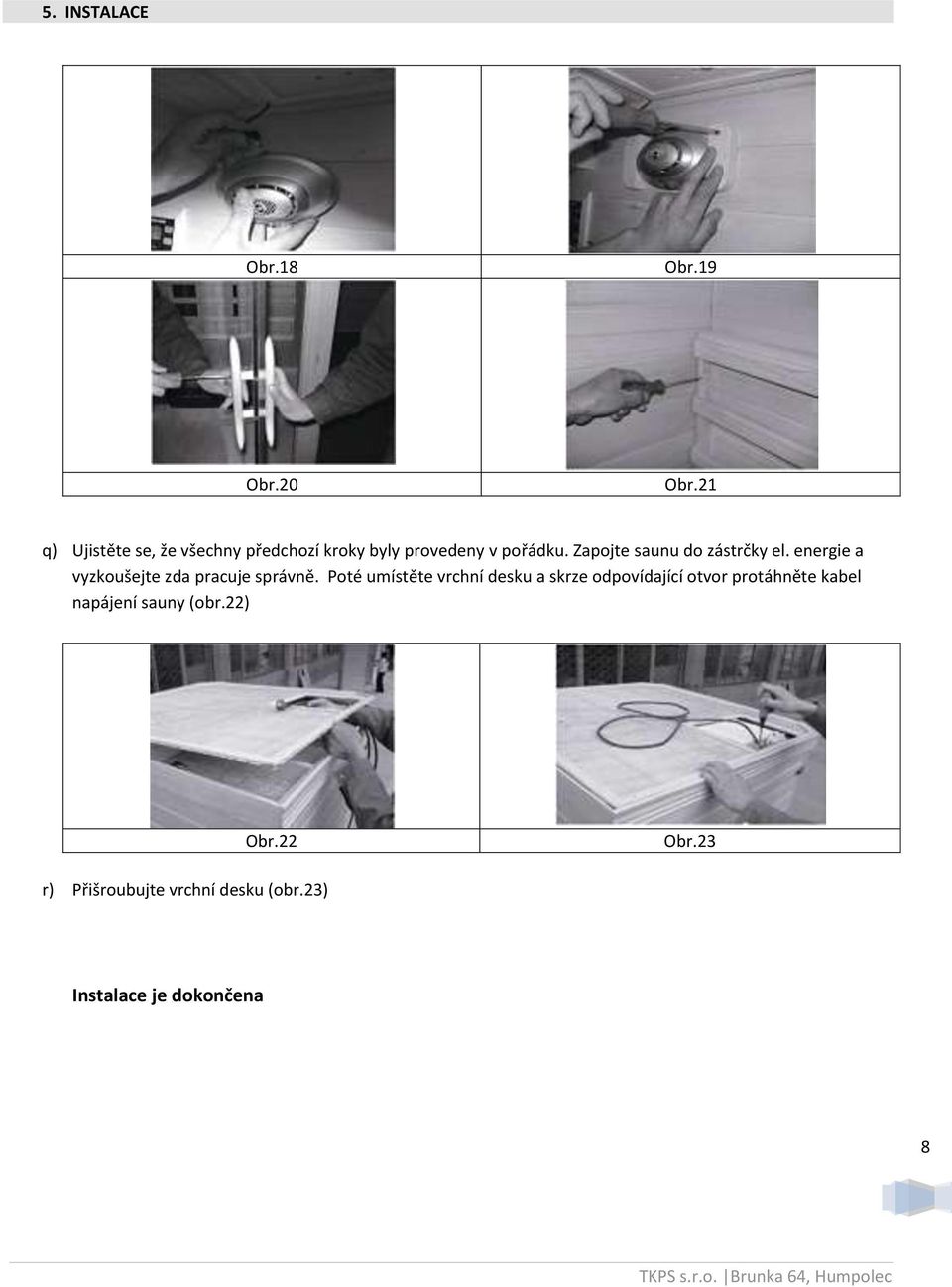

8 5. INSTALACE Obr.18 Obr.19 Obr.20 Obr.21 q) Ujistěte se, že všechny předchozí kroky byly provedeny v pořádku. Zapojte saunu do zástrčky el. energie a vyzkoušejte zda pracuje správně. Poté umístěte vrchní desku a skrze odpovídající otvor protáhněte kabel napájení sauny (obr.22) Obr.22 Obr.23 r) Přišroubujte vrchní desku (obr.23) Instalace je dokončena 8

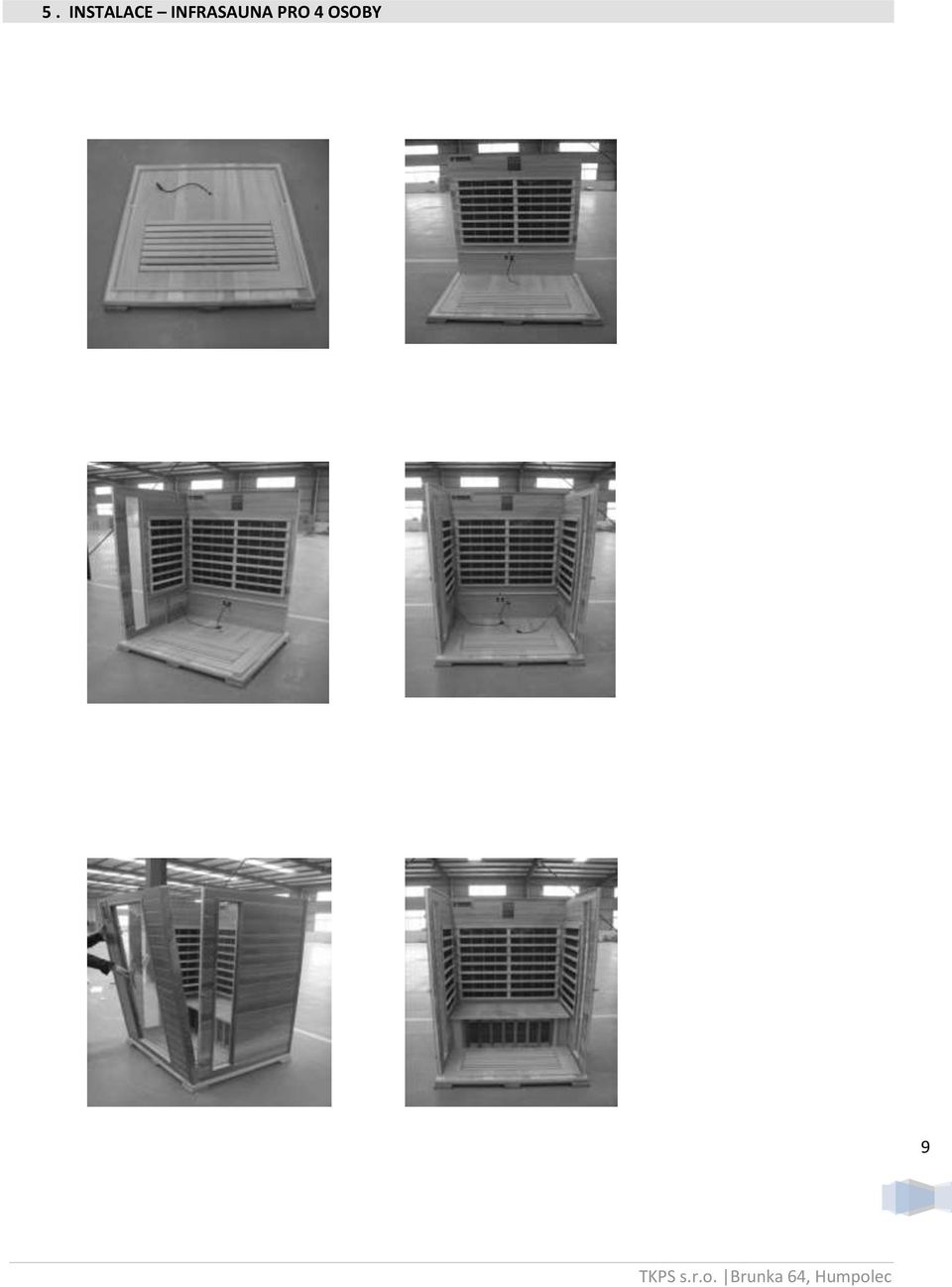

9 5. INSTALACE INFRASAUNA PRO 4 OSOBY 9

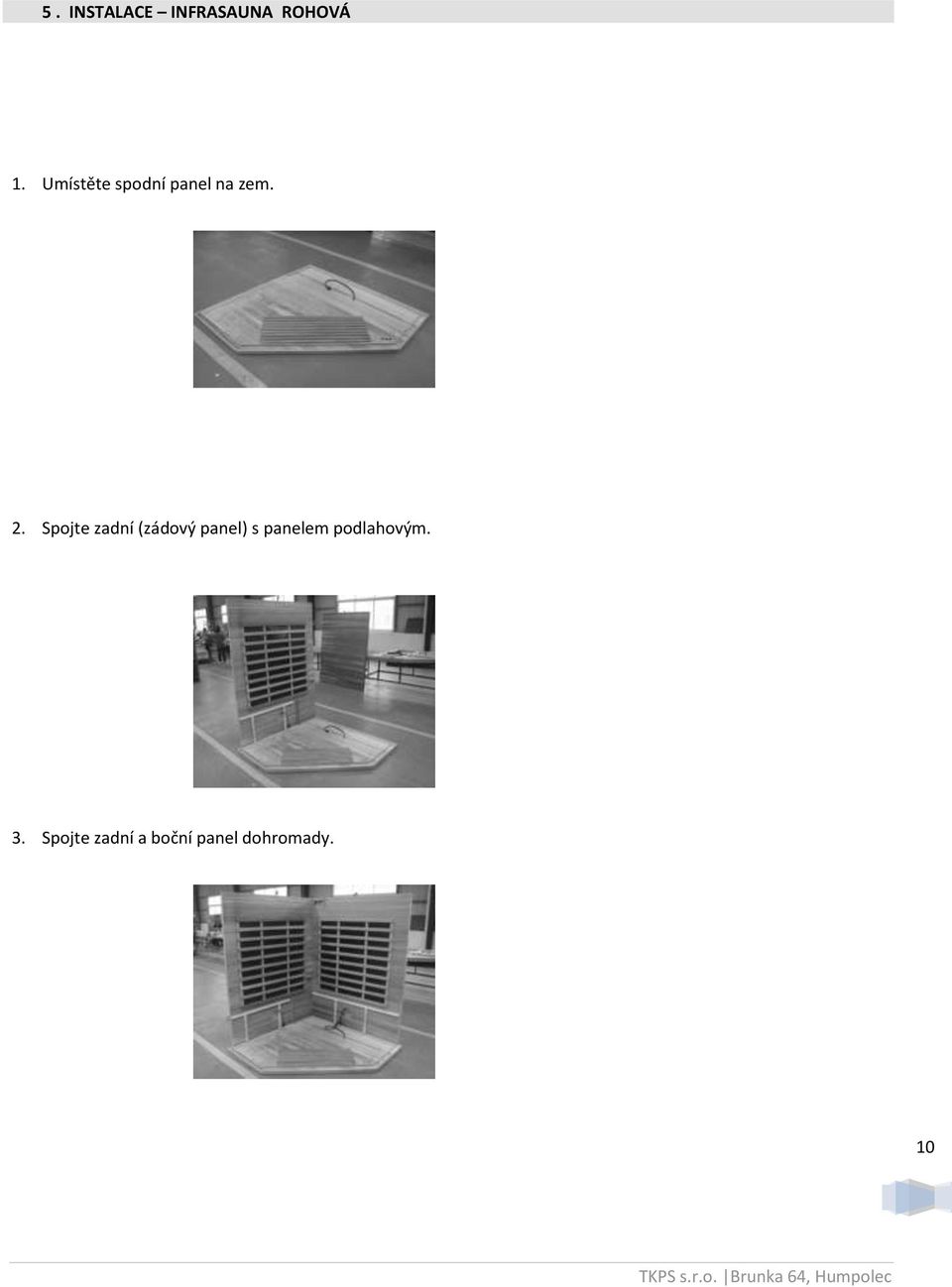

10 5. INSTALACE INFRASAUNA ROHOVÁ 1. Umístěte spodní panel na zem. 2. Spojte zadní (zádový panel) s panelem podlahovým. 3. Spojte zadní a boční panel dohromady. 10

11 5. INSTALACE INFRASAUNA ROHOVÁ 4. Nyní spojte druhý boční panel společně se zadním. Každý boční panel je popsán štítek pro lepší identifikaci při skládání. Panel s označením "RIGHT" má být umístěn na pravé straně při čelním pohledu. 5. Instalujete pravou lavici se zářičem, který je potřeba nejprve zapojit. Poté levou stranu lavice se zářičem a zapojte druhý zářič. Pro modely s integrovaným nožním panelem je potřeba zapojit i tento panel. Zatlačte horní sedačky celou plochou, tak aby se dotýkaly zadní stěny a byly bezpečně umístěné na svém místě. 6. Umístěte přední panel s dveřmi a spojte jej s panely bočními. Panely musí do sebe správně zapadnout po celé své délce. 7. V tomto kroku dochází k umístění panelu horního (stropního). (1)Při jeho polohování je potřeba nejprve prostrčit všechny kabely otvory v infrasauně. (2)Opatrně polohujeme horní panel na zbytek sestavených panelů. Pokud jsou již všechny rohy na svém místě, zatlačte mírně na horní panel z vnější strany dokud si správně nesedne. 11

12 5. INSTALACE INFRASAUNA ROHOVÁ (3) Ujistěte se, že při sestavování nedošlo k uskřípnutí některého z kabelů a že se nenachází mezi samotnými panely. Propojte správně všechny konektory a infrasaunu vyzkoušejte - tímto je instalace u konce. Druhy upínání pro dodávané infrasauny : 1) Klasické přezkové spony 12

13 5. INSTALACE 2) Zámková přezka. Používá se převážně u rohových a cedrových infrasaun 3) 4) 5) 6) 7) Připojení napájení : Připojení ovládacího panelu: 13

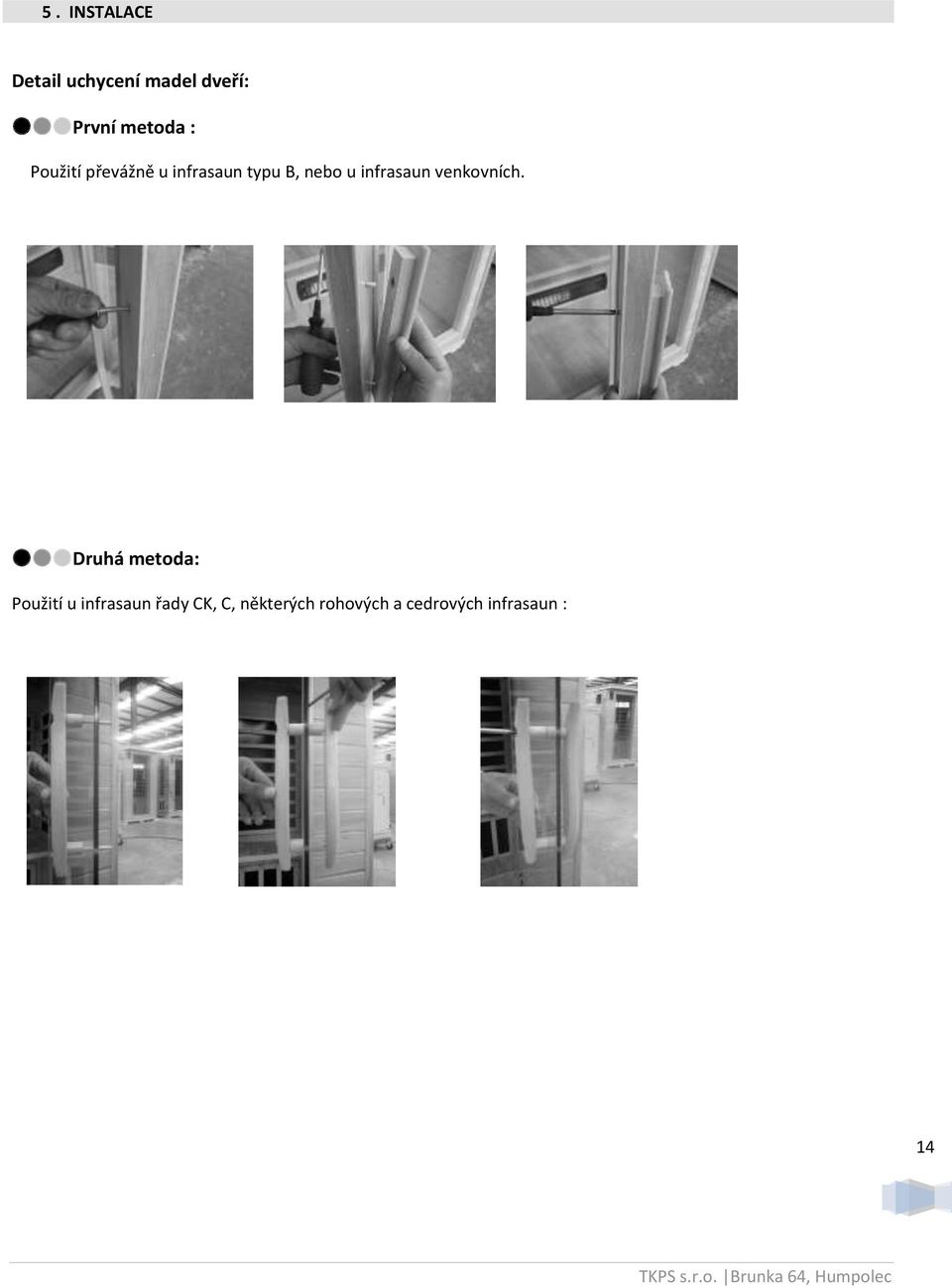

14 5. INSTALACE Detail uchycení madel dveří: První metoda : Použití převážně u infrasaun typu B, nebo u infrasaun venkovních. Druhá metoda: Použití u infrasaun řady CK, C, některých rohových a cedrových infrasaun : 14

15 6. OVLÁDACÍ PANEL 1. Power : Zapnutí/vypnutí sauny 2. Kontrolka Power: Ukazuje zdali je sauna zapnutá 3. Kontrolka Heat: Svítí pokud je infrasauna v provozu 4. Tlačítko Light (symbol žárovky): Stisknutím zapnete osvětlení infrasauny 5. TEMPERATURE +/- nastavení časového intervalu saunování. Zmáčkněte tlačítko SET a poté + a pro nastavení teploty. Po uplynutí tohoto intervalu se sauna automaticky vypne 6. TIME +/- : Zobrazení nastaveného času, resp. zbývajícího času do automatického vypnutí sauny. Zpočátku doporučujeme cca. 15 min. intervaly při teplotě 40 C. Poté postupně prodlužovat pobyt v sauně popř. zvyšovat teplotu. 7. C/ F možnost navolit stupně Celsia či Fahrenheita 15

16 7. AUDIO PANEL Funkce audio panelu: - Displej - FM rádio - slot USB, SD/MMC paměťové karty, k přehrávání MP3 - ekvalizér - dálkový ovladač 16

17 7. AUDIO PANEL 1) OFF/ON na dálkovém ovladači (červené tlačítko): zapnutí a vypnutí 2) MODE: stiskem tohoto tlačítka je možné přepínat mezi přehráváním z USB SD karty FM rádia. 3) Tlačítko slouží k pozastavení a opětovnému přehrávání 4) Rádio : stiskem tohoto tlačítka dojde k automatickému ladění stanic. Dlouhým stiskem tohoto tlačítka můžete regulovat hlasitost. 5) USB slot: 6) EQ zvolení typu hudby. K dispozici je šest druhů, vybírat můžete stiskem tlačítka EQ. 7) SD/MMC: slot pro SD karty. 8) Tlačítko RPT slouží pro opakování skladeb 9) ztišení zvuku 17

18 8. IONIZÁTOR Ionizátor slouží k čištění a zlepšení kvality vzduchu v infra sauně. Ionizátor obohatí vzduch velkým množstvím záporně nabitých iontů (aniontů). Takovýto vzduch obohacený anionty připomíná vzduch ve vysokých horách nebo u moře, či svěží a vyčištěný vzduch po bouřce. Ionizátor kyslíku zbaví znečištěný vzduch tabákového kouře, prachu, pylů květin a dalších nečistot. Infra sauna tak je ideální přístroj pro osoby, které trpí alergiemi, astmatickými potížemi a sennou rýmou. 1. zapnutí/vypnutí ionizátoru (při zapnutí svítí zelená kontrolka) 2. stiskem 1 poté 2 dojde k spuštění dezinfekce sauny, na ionizátoru svítí červená kontrolka. Tento programa dezinfikuje saunu a automaticky se po cca. 5 minutách vypne. Doporučená frekvence dezinfekce je zhruba po 30 ti saunovacích cyklech. Dezinfekce probíhá v klidovém stavu sauny a bez přítomnosti osob v sauně. 18

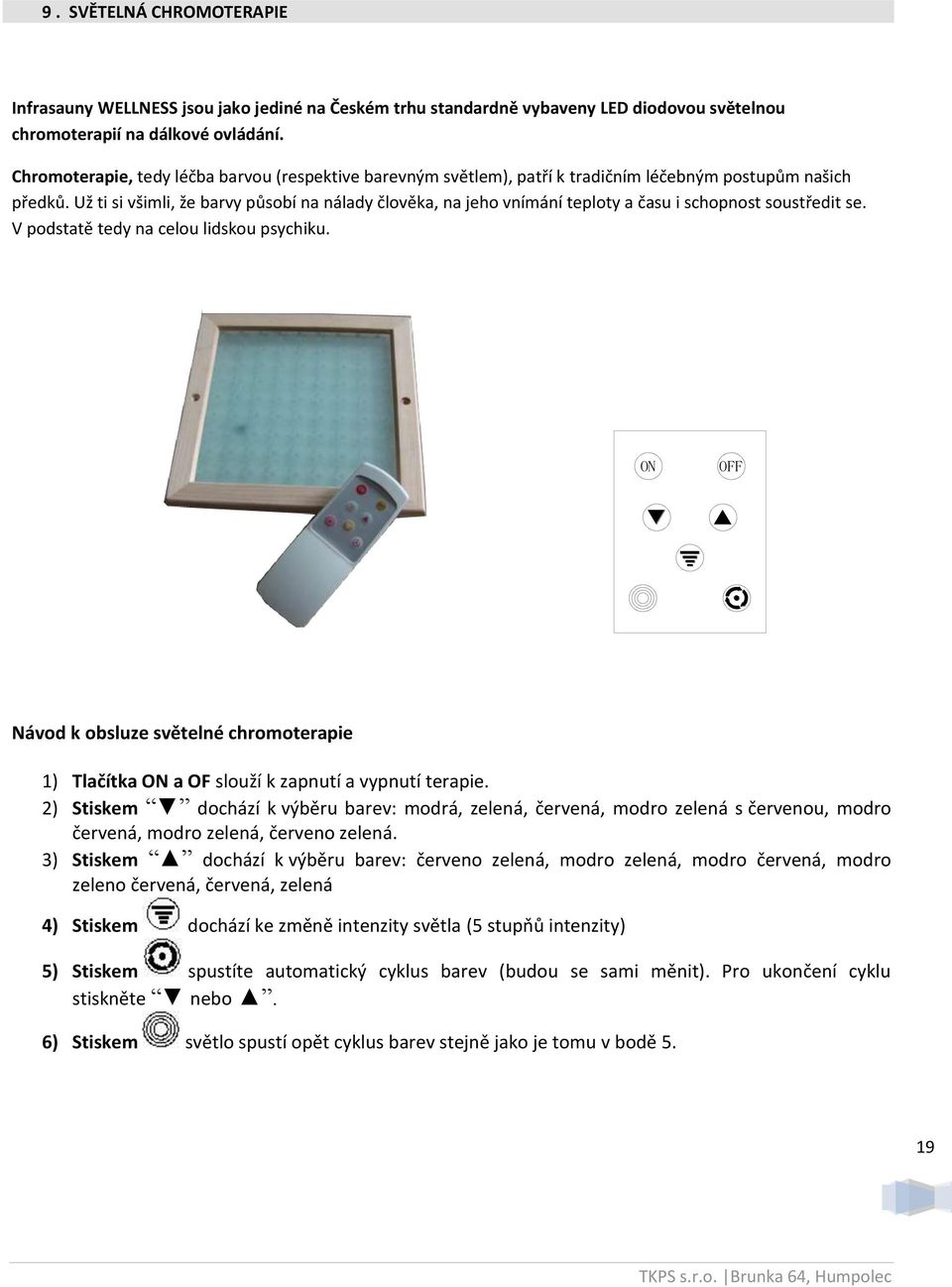

19 9. SVĚTELNÁ CHROMOTERAPIE Infrasauny WELLNESS jsou jako jediné na Českém trhu standardně vybaveny LED diodovou světelnou chromoterapií na dálkové ovládání. Chromoterapie, tedy léčba barvou (respektive barevným světlem), patří k tradičním léčebným postupům našich předků. Už ti si všimli, že barvy působí na nálady člověka, na jeho vnímání teploty a času i schopnost soustředit se. V podstatě tedy na celou lidskou psychiku. ON OFF Návod k obsluze světelné chromoterapie 1) Tlačítka ON a OF slouží k zapnutí a vypnutí terapie. 2) Stiskem dochází k výběru barev: modrá, zelená, červená, modro zelená s červenou, modro červená, modro zelená, červeno zelená. 3) Stiskem dochází k výběru barev: červeno zelená, modro zelená, modro červená, modro zeleno červená, červená, zelená 4) Stiskem dochází ke změně intenzity světla (5 stupňů intenzity) 5) Stiskem spustíte automatický cyklus barev (budou se sami měnit). Pro ukončení cyklu stiskněte nebo. 6) Stiskem světlo spustí opět cyklus barev stejně jako je tomu v bodě 5. 19

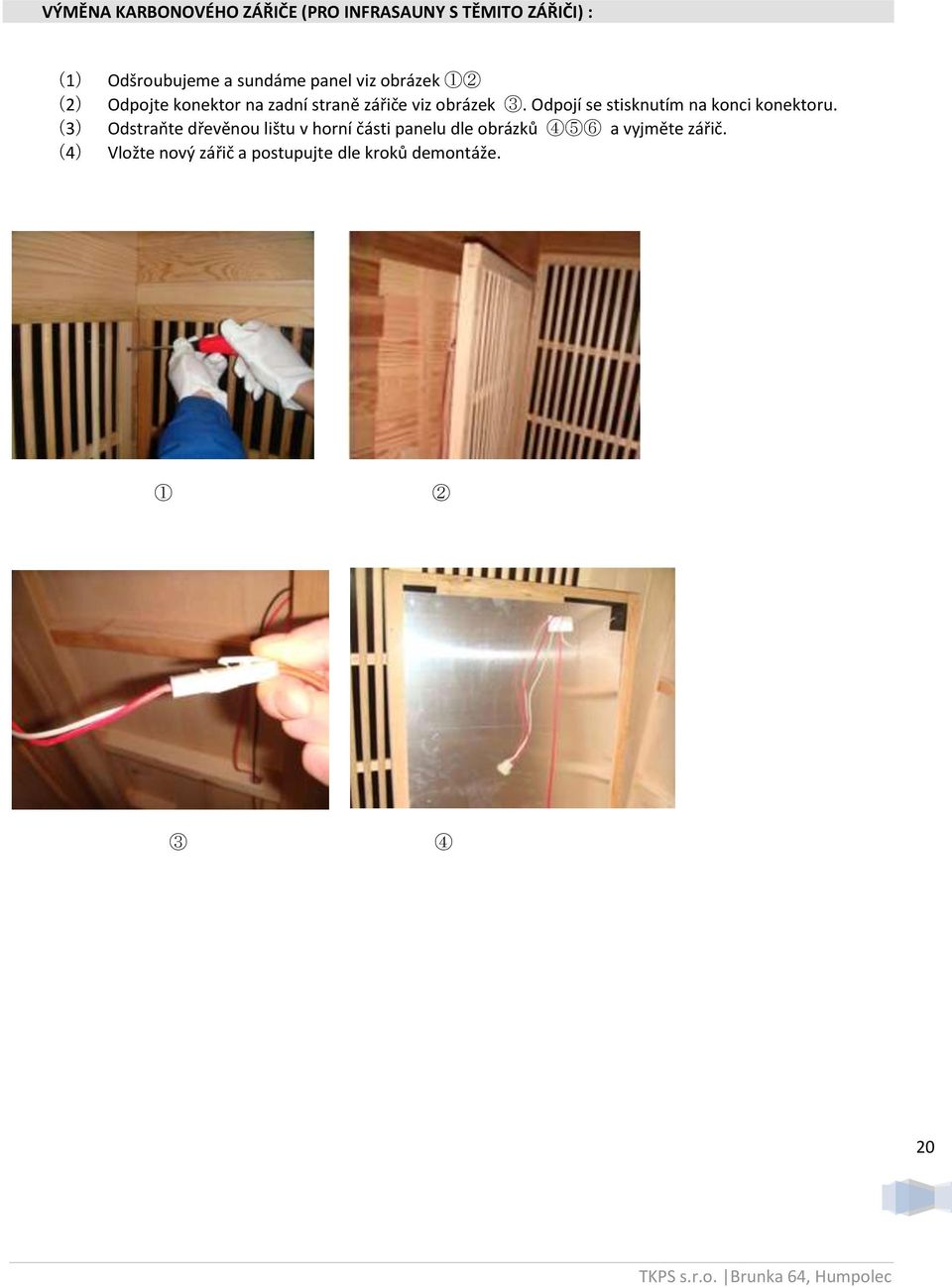

20 VÝMĚNA KARBONOVÉHO ZÁŘIČE (PRO INFRASAUNY S TĚMITO ZÁŘIČI) : (1) Odšroubujeme a sundáme panel viz obrázek 12 (2) Odpojte konektor na zadní straně zářiče viz obrázek 3. Odpojí se stisknutím na konci konektoru. (3) Odstraňte dřevěnou lištu v horní části panelu dle obrázků 456 a vyjměte zářič. (4) Vložte nový zářič a postupujte dle kroků demontáže

21 VÝMĚNA KARBONOVÉHO ZÁŘIČE (PRO INFRASAUNY S TĚMITO ZÁŘIČI) : 5 6 VÝMĚNA KERAMICKÉHO ZÁŘIČE (PRO INFRASAUNY S TĚMITO ZÁŘIČI) : Sundáme kovový kryt zářiče. 1. Vyšroubujte šrouby z krytu zářiče a vyjměte je. 2. Odšroubujte keramickou krytku trubice. Odstraňte keramický kryt. Povolte železný šroub a vyjměte trubici. 3. Opakujte ten samý proces viz bod 2 a poté demontujte spodní jištění trubice. Při vkládání zářiče postupujte v dle bodů 3-1 v opačném pořadí. 21

22 UPOZORNĚNÍ: Bezpečnostní předpisy a. Nebezpečí požáru: nenechávejte v sauně oblečení a ručníky b. Prevence popálení: nedotýkejte se, a nepokládejte kovové předměty na topné panely c. Výměnu žárovek provádějte vždy pouze pokud je sauna odpojena od el. napájení. d. Nestříkejte vodu na topné panely. Tato činnost by mohla mít za následek elektrický šok, nebo poškození topných panelů. e. Nepoužívejte saunu pokud máte: - otevřená zranění - poraněné oči - nevyléčené popáleniny - starým a nemohoucím lidem, zvláště trpící nemocemi, těhotným ženám a malým dětem je používání sauny zakázáno. Děti po 6 roce mohou používat saunu pouze pod dohledem dospělého. - pokud trpíte nemocemi, které mohou být způsobeny přímým působením tepla, doporučujeme se pře použitím sauny poradit s Vaším lékařem f. nenechávejte plastové láhve a jiné nádoby v sauně g. nepoužívejte saunu pokud jste pod vlivem alkoholu ÚDRŽBA K čištění sauny používejte navlhčený bavlněný ručník popř. ho namáčejte ve vlažné mýdlové vodě. Omytou saunu vytřete suchým bavlněným ručníkem. K čištění nepoužívejte benzín, alkohol, nebo jiné silné chemické čističe. ***neopouštějte zapnutou saunu na déle než dvě hodiny*** Upozornění : Naše společnost si vyhrazuje právo na změny ve vzhledu a specifikaci bez předchozího upozornění. Toto se týká převážně audio panelu, světelné terapie, ionizátoru a dalších komponentů. 22 Záruční list

23 Tento výrobek prošel pod vedením technického oddělení výrobce testy kontroly kvality a bezpečnosti. Pro servisní zásahy a opravy kontaktujte Vašeho prodejce. Záruční informace: 1. Záruční lhůta je 24 měsíců od zakoupení 2. Tato záruční lhůta je neplatná pokud sauna bude pozměněná, nesprávně používaná nebo byla opravovaná neautorizovaným servisem či opravářem, nebo nebyla nainstalována podle uvedených instrukcí. 3. Bezplatný servis se nevztahuje na zásah pokud: záruční lhůta vyprší v případě zásahu vyšší moci závady způsobilo nešetrné užívání nebo neodborná oprava 4. záruka se vztahuje na výrobní závady Model Záruční list Seriové číslo Fakura číslo Datum nákupu Jméno zákazníka Informace o prodejci Kontaktní údaje servisního centra 23
