1 OZW772 V3 Odečet údajů o spotřebě energií

2 OZW Synco Web Server V3 Topologie KNX přístroje s údaji o spotřebě: QAX913 odečítá údaje až 20 ů Domácnost A KNX RF Regulátor Synco 700 odečítá údaje ů Domácnost B M-bus M-bus M-bus Web server OZW772 schromažďuje údaje až Suterén 512 ů KNX TP1 Strana 2/22

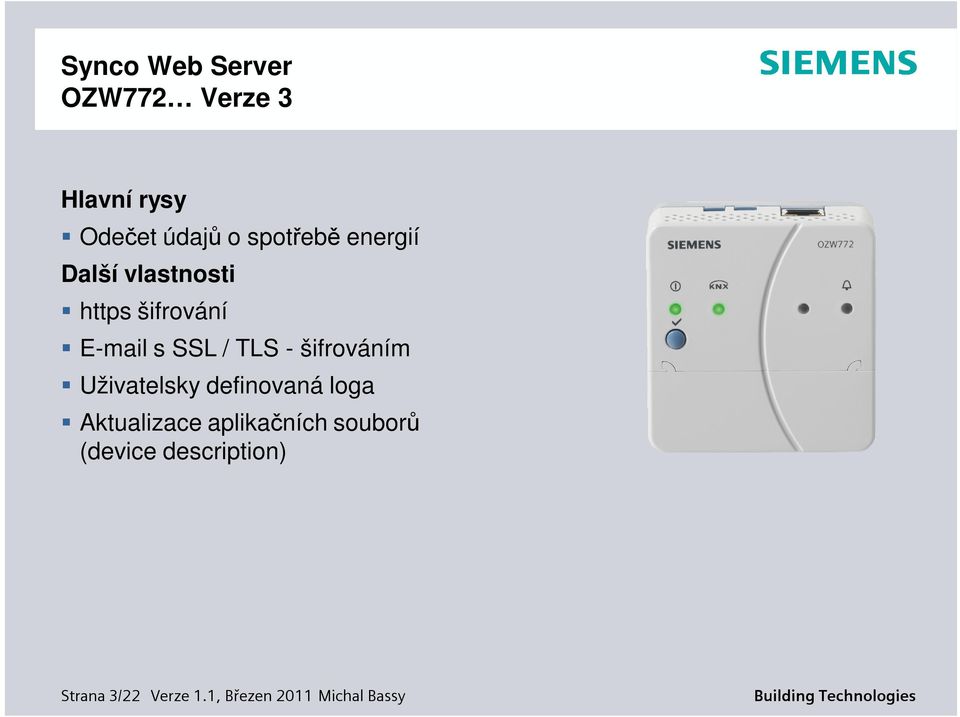

3 Synco Web Server OZW772 Verze 3 Hlavní rysy Odečet údajů o spotřebě energií Další vlastnosti https šifrování s SSL / TLS - šifrováním Uživatelsky definovaná loga Aktualizace aplikačních souborů (device description) Strana 3/22

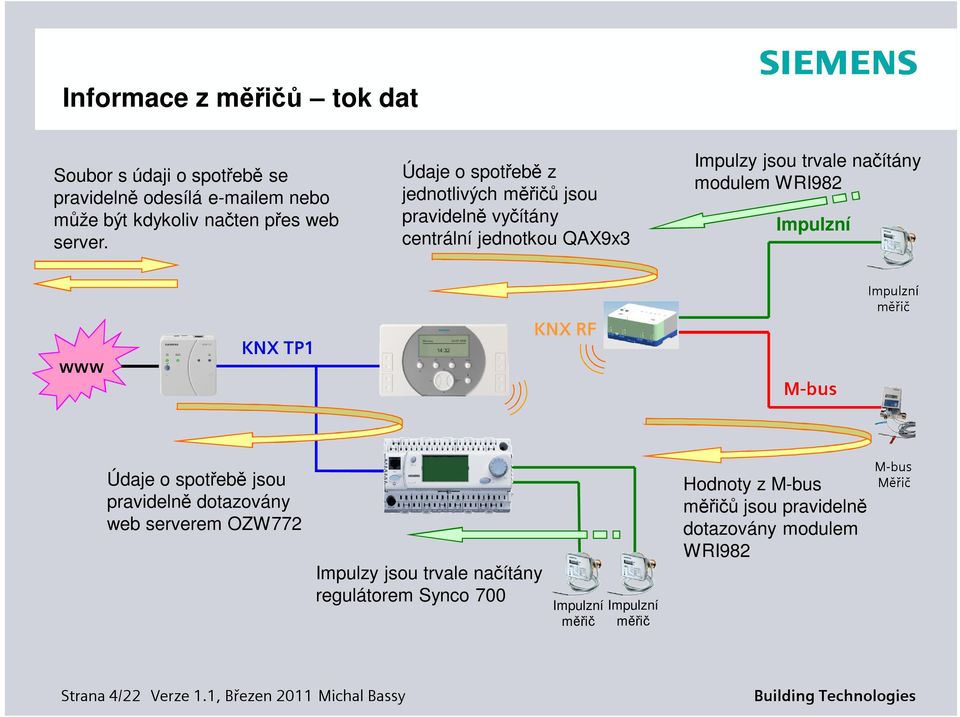

4 Informace z ů tok dat Soubor s údaji o spotřebě se pravidelně odesílá em nebo může být kdykoliv načten přes web server. Údaje o spotřebě z jednotlivých ů jsou pravidelně vyčítány centrální jednotkou QAX9x3 Impulzy jsou trvale načítány modulem WRI982 www KNX TP1 KNX RF M-bus Údaje o spotřebě jsou pravidelně dotazovány web serverem OZW772 Impulzy jsou trvale načítány regulátorem Synco 700 Hodnoty z M-bus ů jsou pravidelně dotazovány modulem WRI982 M-bus Měřič Strana 4/22

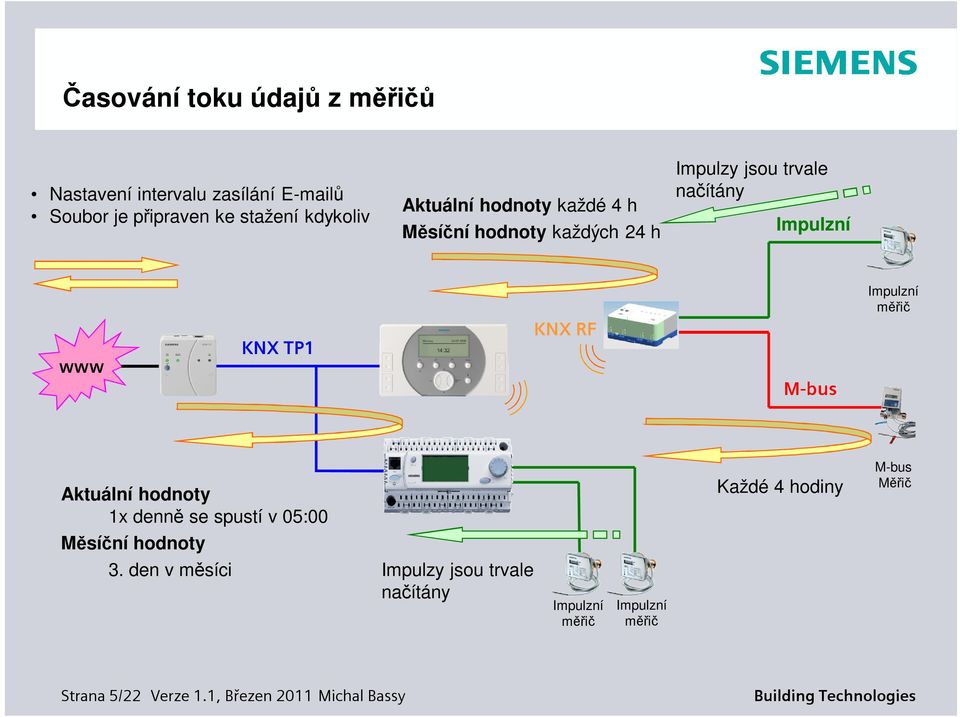

5 Časování toku údajů z ů Nastavení intervalu zasílání ů Soubor je připraven ke stažení kdykoliv Aktuální hodnoty každé 4 h Měsíční hodnoty každých 24 h Impulzy jsou trvale načítány www KNX TP1 KNX RF M-bus Aktuální hodnoty 1x denně se spustí v 05:00 Každé 4 hodiny M-bus Měřič Měsíční hodnoty 3. den v měsíci Impulzy jsou trvale načítány Strana 5/22

6 Doba potřebná pro načtení údajů z ů Aktuální hodnoty (1x denně - start v 05:00) www KNX TP1 Počet ů Doba načtení [20 telegramů / min] 5 min 50 min 5 h Proces ukončen 05:05 05:50 10:00 Závěr: denně v 10:00, jsou všechny hodnoty načteny Měsíční hodnoty (3. den v měsíci) Počet ů Doba načtení [20 Telegramů / min] 20 min 4 h 17 h Proces ukončen 05:20 09:00 22:00 Závěr: 4. den v měsíci jsou měsíční hodnoty předchozího měsíce načteny Strana 6/22

7 Uvedení do provozu V souboru údajů o spotřebě jsou obsaženy data všech ů připojených ke KNX přístrojům, které byly vygenerovány do web serveru. Strana 7/22

8 Soubor údajů o spotřebě Při generování se načtou pro všechny e následující informace: Název Měřená látka (Teplo, Chlad, Teplá voda, Elektrická energie, Plyn, ) (pouze QAX903 / 913) Výrobní číslo (pouze QAX903 / 913) Identifikační číslo (pouze QAX903 / 913) Jednotka Formát (RMx7xx) Změna identifikačního čísla (pouze QAX903 / 913) Strana 8/22

9 Soubor údajů o spotřebě Příklad 1 - informace Strana 9/22

10 Soubor údajů o spotřebě Příklad 2 - Hodnoty Strana 10/22

11 Výměna e Výměna e se rozpozná: Ručně Webová stránka přístroje > Generovat Automaticky v denních odečtech hodnot e (po dalším 00:00 je automatiké Generovat ) Výměna e Údaje z Vyměněného e se vymažou: Uživatelem přes internetový prohlížeč: celá část může být vymazána 2 roky staré údaje se vymažou automaticky Strana 11/22

12 Odečítání údajů o spotřebě Varianta 1: Stáhnutí souboru z internetového prohlížeče přes USB nebo Ethernet Varianta 2: Soubor se pravidelně zasílá na ový server Internetový prohlížeč Internetový prohlížeč Mail Server Int*net Ethernet Download USB Download Int*net Strana 12/22

13 Stahování údajů o spotřebě Internetový prohlížeč Internetový prohlížeč Int*net USB Ethernet Download Žádné nastavování Data jsou denně aktualizována Kliknutím vyberte typ souboru Strana 13/22

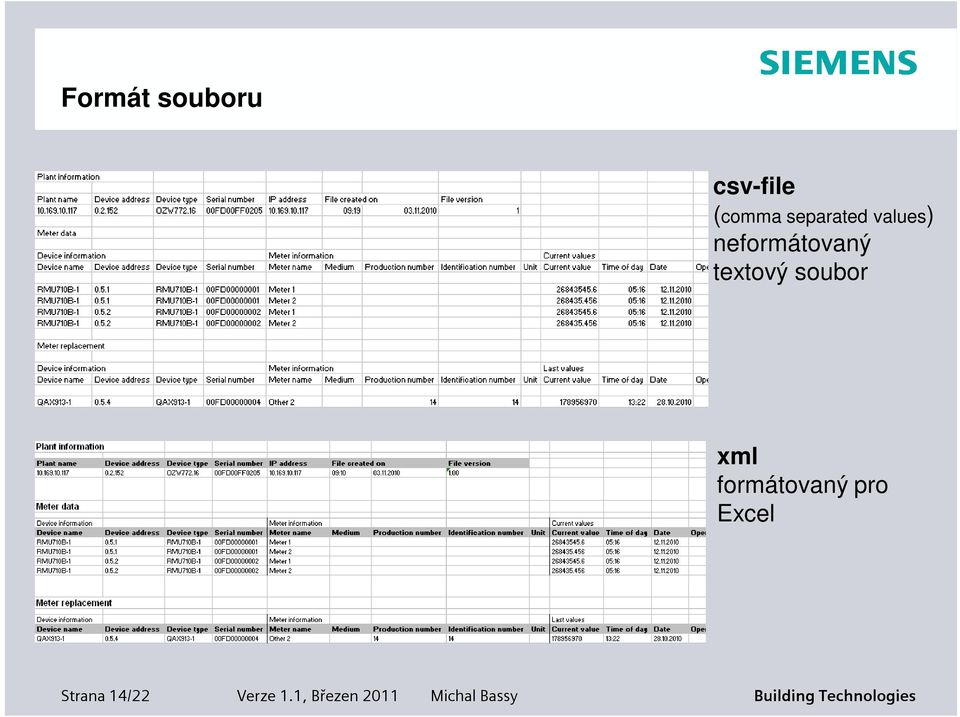

14 Formát souboru csv-file (comma separated values) neformátovaný textový soubor xml formátovaný pro Excel Strana 14/22

15 Odesílání údajů o spotřebě Údaje o spotřebě jsou ukládány do souboru a pravidelně odesílány jako příloha u. Nastavení: Mail Server Příjemce 1 2 údajů o spotřebě Časový interval Nikdy Denně Int*net Download Týdně Měsíčně Typ souboru (.xml /.csv) ová adresa Strana 15/22

16 https šifrování URL začíná " užívá se port 80 URL začíná " užívá se port 443 Oba porty jsou otevřeny, je na uživateli, který využije Čísla portů není možné měnit " Certifikát je vydán společností Siemens na dobu 20 let Odezva závisí na typu internetového prohlížeče. Obvykle může být certifikát nainstalován. Strana 16/22

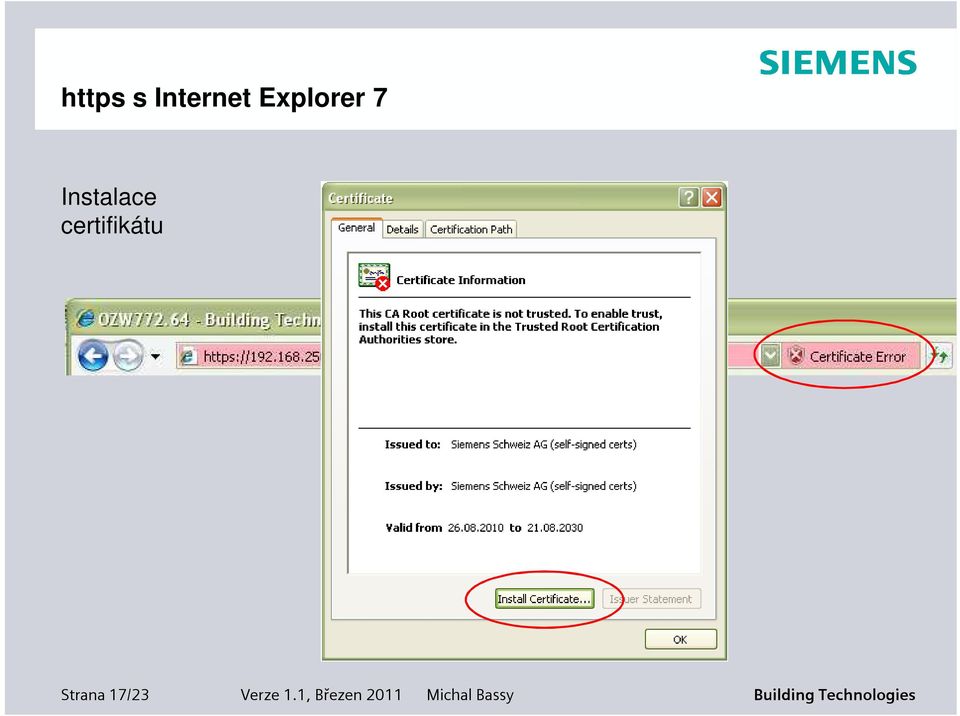

17 https s Internet Explorer 7 Instalace certifikátu Strana 17/23

18 https s Firefox 3.6 Strana 18/23

19 Router Port Forwarding Port 80 (http) Port 443 (https) Port 21 (ftp) Port () Port 22 (scp) Ovládání web serveru pomocí internetového prohlížeče Šifrované ovládání web serveru pomocí internetového prohlížeče Přenos souboru servisního a konfiguračního SW ACS (Historie poruchových hlášení a offline trendy) ACS Ovládání Vzdálená podpora pro OZW Web Server z HQ Zug Strana 19/23

20 se šifrováním Autorizace: User name / Password bez šifrování (běžně Port 25) Autorizace: User name / Password SSL / TLS šifrování (běžně Port 465) Automatické rozpoznání Žádné nastavování Strana 20/23

21 Uživatelsky definovaná loga Strana 21/23

22 Vymazání uživatelsky definovaného loga Strana 22/23

23 Aktualizace aplikačních souborů 1.Firmware update pomocí PC-Tool přes USB (včetně Aplikačních souborů) 2.nebo aktualizace aplikačních souborů pomocí internetového prohlížeče: Přes USB nebo Ethernet (Velikost souboru cca 35 Mbyte) Aktualizace je nutná pro: Nové typy přístrojů (Aplikační soubory přístrojů - Device description) Textový katalog Strana 23/23
