PLASTOVÉ NÁDRŽE NADZEMNÍ PROJEKČNÍ A INSTALAČNÍ PODKLADY

Transkript

1 PROJEKČNÍ A INSTALAČNÍ PODKLADY

2 2 PLASTOVÉ NÁDRŽE NADZEMNÍ

3 PLASTOVÉ NÁDRŽE NADZEMNÍ PROJEKČNÍ A INSTALAČNÍ PODKLADY Platnost od Tel.: Fa: asio@asio.cz ASIO, spol. s r.o. Kšírova 552/ Brno Horní Heršpice 3

4 4 PLASTOVÉ NÁDRŽE NADZEMNÍ

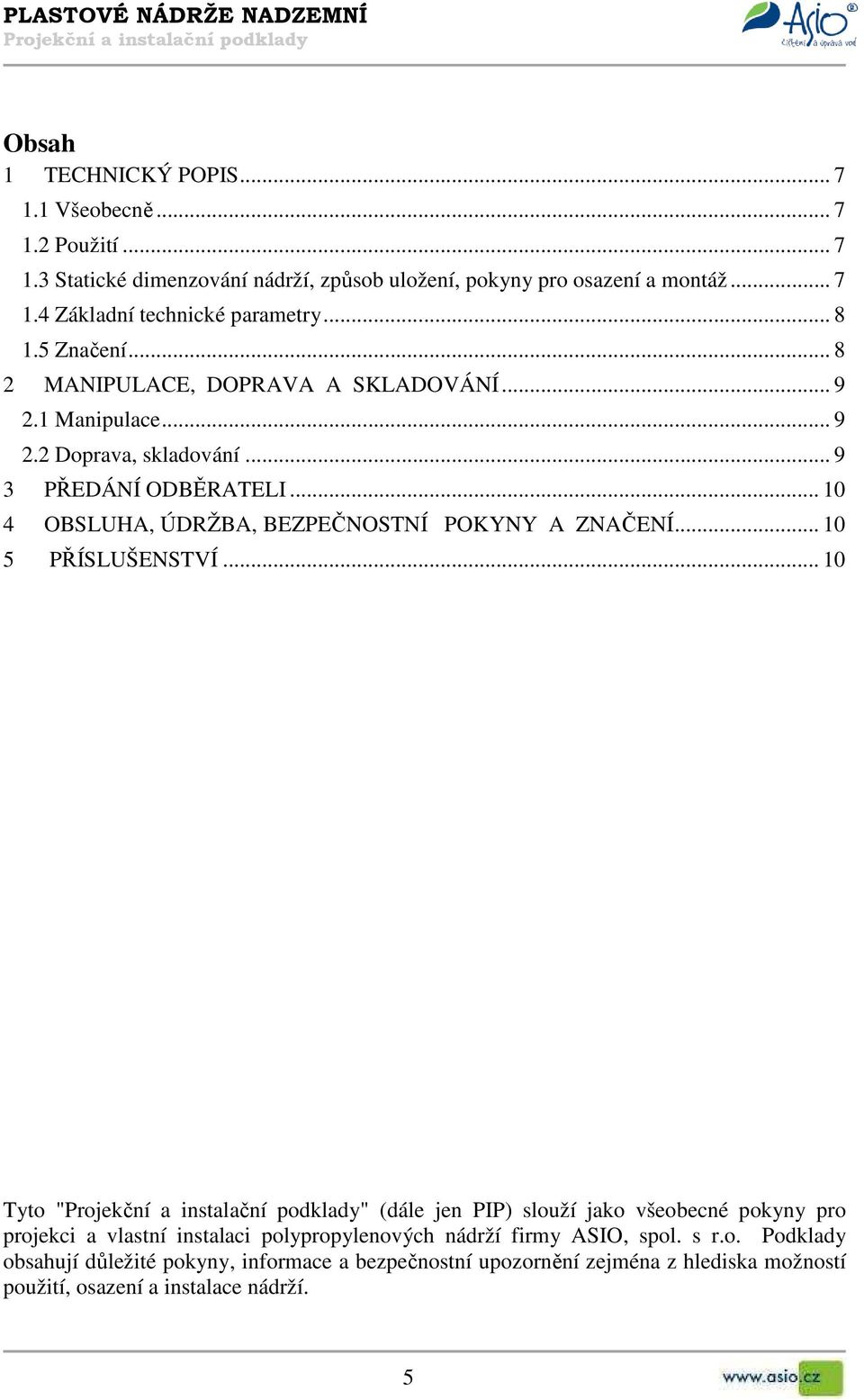

5 Obsah 1 TECHNICKÝ POPIS Všeobecně Použití Statické dimenzování nádrží, způsob uložení, pokyny pro osazení a montáž Základní technické parametry Značení MANIPULACE, DOPRAVA A SKLADOVÁNÍ Manipulace Doprava, skladování PŘEDÁNÍ ODBĚRATELI OBSLUHA, ÚDRŽBA, BEZPEČNOSTNÍ POKYNY A ZNAČENÍ PŘÍSLUŠENSTVÍ Tyto "" (dále jen PIP) slouží jako všeobecné pokyny pro projekci a vlastní instalaci polypropylenových nádrží firmy ASIO, spol. s r.o. Podklady obsahují důležité pokyny, informace a bezpečnostní upozornění zejména z hlediska možností použití, osazení a instalace nádrží. 5

6 6 PLASTOVÉ NÁDRŽE NADZEMNÍ

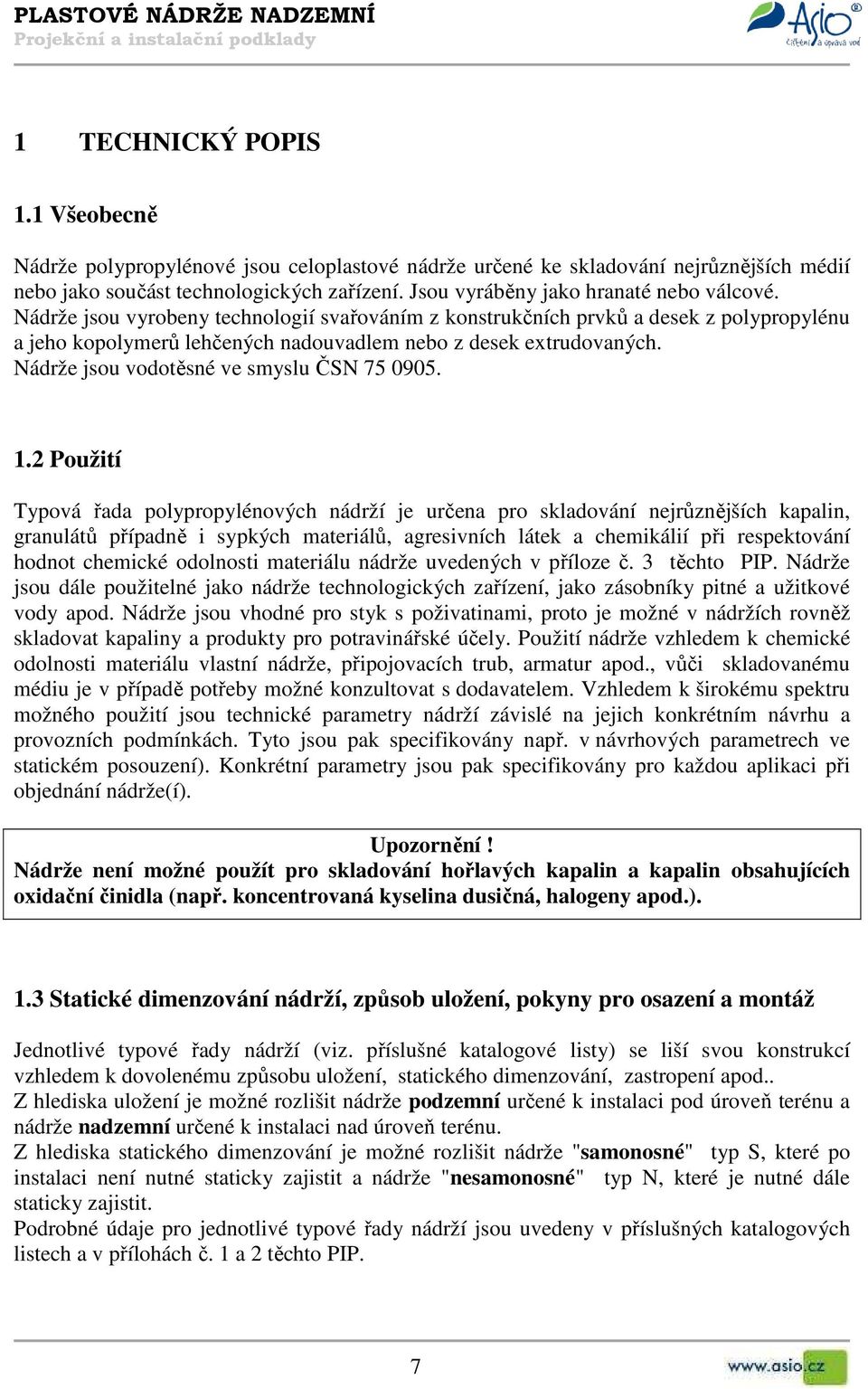

7 1 TECHNICKÝ POPIS 1.1 Všeobecně Nádrže polypropylénové jsou celoplastové nádrže určené ke skladování nejrůznějších médií nebo jako součást technologických zařízení. Jsou vyráběny jako hranaté nebo válcové. Nádrže jsou vyrobeny technologií svařováním z konstrukčních prvků a desek z polypropylénu a jeho kopolymerů lehčených nadouvadlem nebo z desek etrudovaných. Nádrže jsou vodotěsné ve smyslu ČSN Použití Typová řada polypropylénových nádrží je určena pro skladování nejrůznějších kapalin, granulátů případně i sypkých materiálů, agresivních látek a chemikálií při respektování hodnot chemické odolnosti materiálu nádrže uvedených v příloze č. 3 těchto PIP. Nádrže jsou dále použitelné jako nádrže technologických zařízení, jako zásobníky pitné a užitkové vody apod. Nádrže jsou vhodné pro styk s poživatinami, proto je možné v nádržích rovněž skladovat kapaliny a produkty pro potravinářské účely. Použití nádrže vzhledem k chemické odolnosti materiálu vlastní nádrže, připojovacích trub, armatur apod., vůči skladovanému médiu je v případě potřeby možné konzultovat s dodavatelem. Vzhledem k širokému spektru možného použití jsou technické parametry nádrží závislé na jejich konkrétním návrhu a provozních podmínkách. Tyto jsou pak specifikovány např. v návrhových parametrech ve statickém posouzení). Konkrétní parametry jsou pak specifikovány pro každou aplikaci při objednání nádrže(í). Upozornění! Nádrže není možné použít pro skladování hořlavých kapalin a kapalin obsahujících oidační činidla (např. koncentrovaná kyselina dusičná, halogeny apod.). 1.3 Statické dimenzování nádrží, způsob uložení, pokyny pro osazení a montáž Jednotlivé typové řady nádrží (viz. příslušné katalogové listy) se liší svou konstrukcí vzhledem k dovolenému způsobu uložení, statického dimenzování, zastropení apod.. Z hlediska uložení je možné rozlišit nádrže podzemní určené k instalaci pod úroveň terénu a nádrže nadzemní určené k instalaci nad úroveň terénu. Z hlediska statického dimenzování je možné rozlišit nádrže "samonosné" typ S, které po instalaci není nutné staticky zajistit a nádrže "nesamonosné" typ N, které je nutné dále staticky zajistit. Podrobné údaje pro jednotlivé typové řady nádrží jsou uvedeny v příslušných katalogových listech a v přílohách č. 1 a 2 těchto PIP. 7

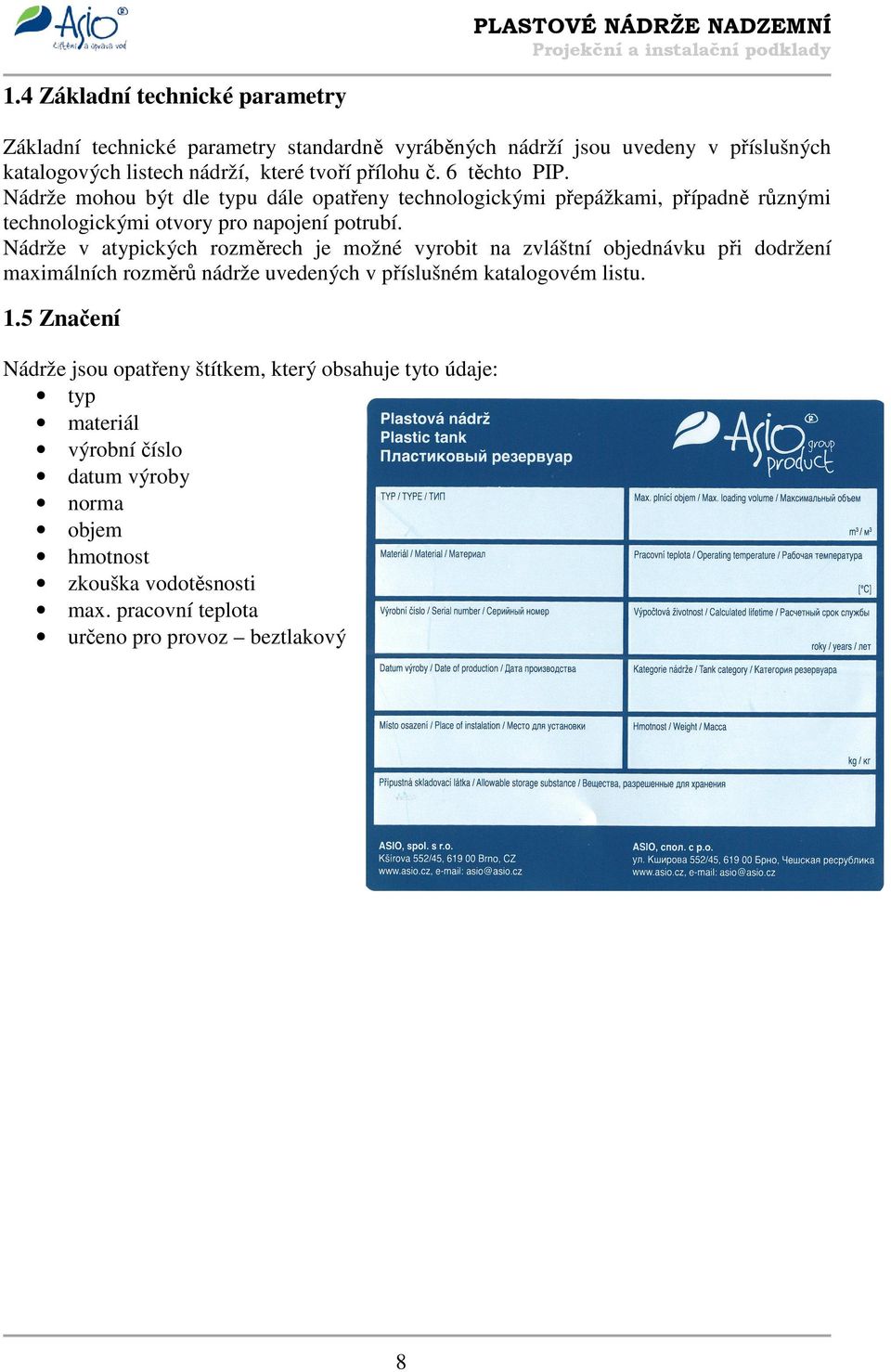

8 1.4 Základní technické parametry Základní technické parametry standardně vyráběných nádrží jsou uvedeny v příslušných katalogových listech nádrží, které tvoří přílohu č. 6 těchto PIP. Nádrže mohou být dle typu dále opatřeny technologickými přepážkami, případně různými technologickými otvory pro napojení potrubí. Nádrže v atypických rozměrech je možné vyrobit na zvláštní objednávku při dodržení maimálních rozměrů nádrže uvedených v příslušném katalogovém listu. 1.5 Značení Nádrže jsou opatřeny štítkem, který obsahuje tyto údaje: typ materiál výrobní číslo datum výroby norma objem hmotnost zkouška vodotěsnosti ma. pracovní teplota určeno pro provoz beztlakový 8

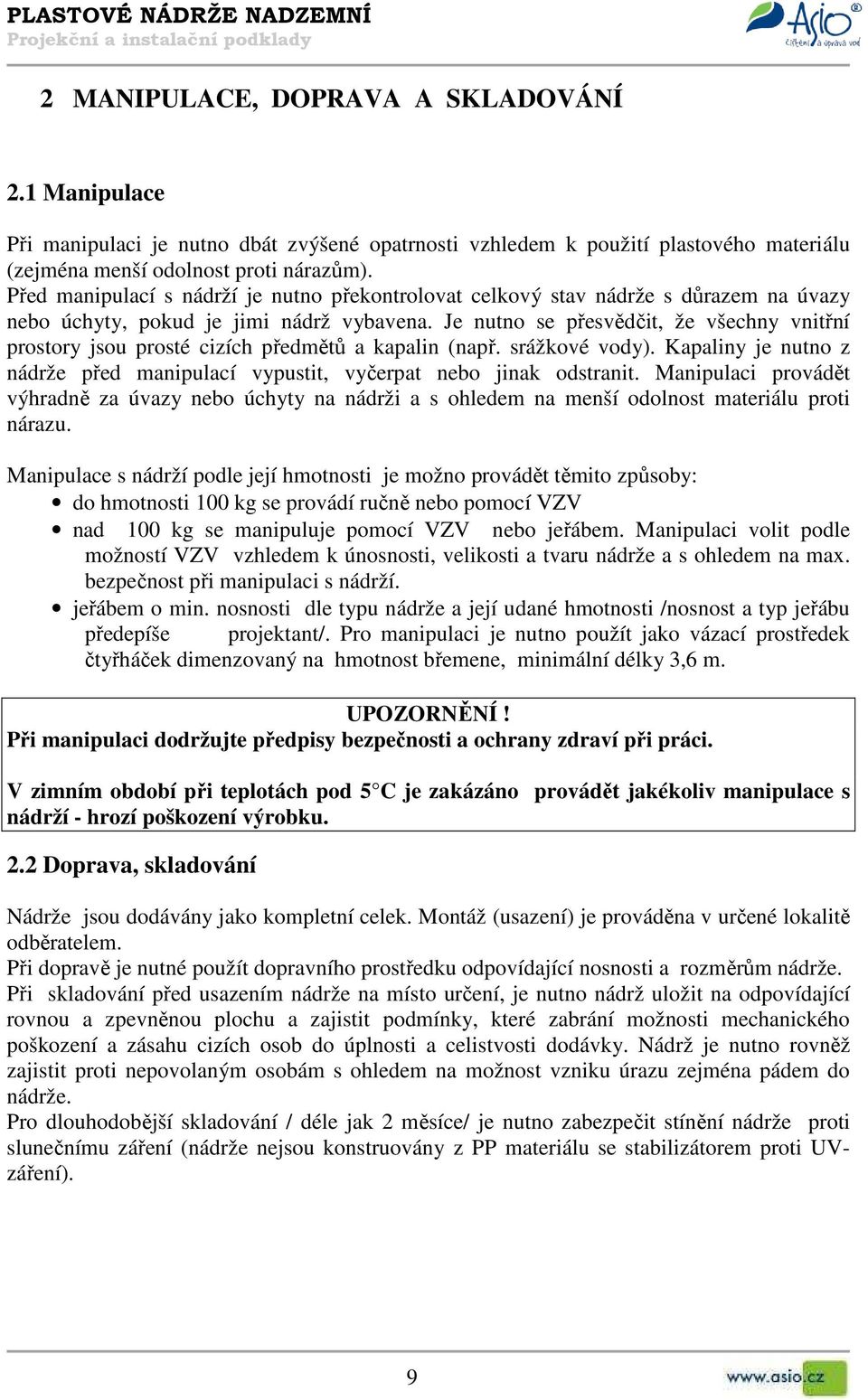

9 2 MANIPULACE, DOPRAVA A SKLADOVÁNÍ 2.1 Manipulace Při manipulaci je nutno dbát zvýšené opatrnosti vzhledem k použití plastového materiálu (zejména menší odolnost proti nárazům). Před manipulací s nádrží je nutno překontrolovat celkový stav nádrže s důrazem na úvazy nebo úchyty, pokud je jimi nádrž vybavena. Je nutno se přesvědčit, že všechny vnitřní prostory jsou prosté cizích předmětů a kapalin (např. srážkové vody). Kapaliny je nutno z nádrže před manipulací vypustit, vyčerpat nebo jinak odstranit. Manipulaci provádět výhradně za úvazy nebo úchyty na nádrži a s ohledem na menší odolnost materiálu proti nárazu. Manipulace s nádrží podle její hmotnosti je možno provádět těmito způsoby: do hmotnosti 100 kg se provádí ručně nebo pomocí VZV nad 100 kg se manipuluje pomocí VZV nebo jeřábem. Manipulaci volit podle možností VZV vzhledem k únosnosti, velikosti a tvaru nádrže a s ohledem na ma. bezpečnost při manipulaci s nádrží. jeřábem o min. nosnosti dle typu nádrže a její udané hmotnosti /nosnost a typ jeřábu předepíše projektant/. Pro manipulaci je nutno použít jako vázací prostředek čtyřháček dimenzovaný na hmotnost břemene, minimální délky 3,6 m. UPOZORNĚNÍ! Při manipulaci dodržujte předpisy bezpečnosti a ochrany zdraví při práci. V zimním období při teplotách pod 5 C je zakázáno provádět jakékoliv manipulace s nádrží - hrozí poškození výrobku. 2.2 Doprava, skladování Nádrže jsou dodávány jako kompletní celek. Montáž (usazení) je prováděna v určené lokalitě odběratelem. Při dopravě je nutné použít dopravního prostředku odpovídající nosnosti a rozměrům nádrže. Při skladování před usazením nádrže na místo určení, je nutno nádrž uložit na odpovídající rovnou a zpevněnou plochu a zajistit podmínky, které zabrání možnosti mechanického poškození a zásahu cizích osob do úplnosti a celistvosti dodávky. Nádrž je nutno rovněž zajistit proti nepovolaným osobám s ohledem na možnost vzniku úrazu zejména pádem do nádrže. Pro dlouhodobější skladování / déle jak 2 měsíce/ je nutno zabezpečit stínění nádrže proti slunečnímu záření (nádrže nejsou konstruovány z PP materiálu se stabilizátorem proti UVzáření). 9

10 3 PŘEDÁNÍ ODBĚRATELI Předání proběhne přímo odběrateli nebo prvnímu přepravci podpisem dodacího listu. Současně je předána dodavatelem i průvodní technická dokumentace v následujícím rozsahu: záruční list protokol o zkoušce vodotěsnosti nádrže projekční a instalační podklady 4 OBSLUHA, ÚDRŽBA, BEZPEČNOSTNÍ POKYNY A ZNAČENÍ Nádrž jako taková nevyžaduje obsluhu ani údržbu. Pokyny pro obsluhu a údržbu včetně pokynů pro vstup do nádrže je nutno řešit v návaznosti na způsob použití nádrže ( žumpa, skladovací jímka na různá média, havarijní jímka apod.) formou místního provozního předpisu. Totéž se týká použití bezpečnostního značení a bezpečnostních předpisů. Garantovaná životnost nádrží je závislá na jejich konkrétním návrhu a provozních podmínkách. Pro danou aplikaci je určena pevnostním výpočtem. Po uplynutí návrhové životnosti nádrží je možné jejich další provozování v závislosti na jejich poškození či opotřebení. Kontroly nádrží je nutné provádět v rámci běžné údržby pomocí vizuální kontroly v tomto rozsahu: zkouška vodotěsnosti nádrže, vizuální kontrola svarů a stěn nádrže(í). V případě zjištění závad je nutné tyto závady odstranit kvalifikovanou a pověřenou osobou nebo vyřadit nádrž z provozu. Kontroly provádí obsluha zařízení. Nádrž je zakázáno plnit nad úroveň maimální hladiny. Není-li nádrž opatřena značkou maimální hladiny je maimální hladina dána spodní hranou přítokového potrubí nebo spodní hranou odtokového potrubí, pokud je jím nádrž vybavena. V nádrži nesmí dojít k vytvoření jiného než hydrostatického tlaku skladovaného média. Uvedenému požadavku musí odpovídat i systém plnění, vyprazdňování nebo jiných vazeb na technologická propojení. Je zakázáno : vstupovat na nepochůzné stropy nadzemních nádrží vstupovat na plastové poklopy nadzemních nádrží Při manipulaci s nádrží je nutno dbát zvýšené opatrnosti. Při nesprávné manipulaci hrozí riziko ztráty stability nádrže riziko pádu nebo odření. 5 PŘÍSLUŠENSTVÍ S nádržemi je možné na základě zvláštní objednávky dodat různá příslušenství podle charakteru použití nádrže (např. čerpadla i chemicky odolná, různé armatury, tvarovky apod.) 10

11 Příloha č. 1 STATICKÉ DIMENZOVÁNÍ, ZPŮSOB ULOŽENÍ, POKYNY PRO OSAZENÍ A MONTÁŽ NÁDRŽE NADZEMNÍ 1 STATICKÉ DIMENZOVÁNÍ NÁDRŽÍ 1.1 Nádrže typu S " samonosné Konstrukce nádrže je navržena tak, aby nádrž bez dalších stavebních nebo statických opatření odolala tlaku média (r = 1050 kg/m3) po naplnění nádrže na ma. provozní hladinu. Nádrž je staticky dimenzována na zatížení od vnitřního tlaku média bez dalších přitěžujících vlivů ( např. zatížení víka nebo stěn nádrže dodatečně připojenou technologií apod.). Nádrže jsou konstruovány pouze na skladování média o volné hladině bez jakéhokoliv vnitřního přetlaku. Této podmínce musí odpovídat i systém plnění, vyprazdňování nebo jiných vazeb na technologická propojení. Pro skladování médií s r > 1050 kg/m3 je nutno použít nádrž individuálně staticky dimenzovanou na základě zvláštní objednávky. 1.2 Nádrže typu N " nesamonosné " Tyto nádrže jsou určené k umístění na terén s následným statickým zajištěním proti vnitřnímu tlaku média např. obetonováním nebo obezděním ap. 2 ZASTROPENÍ NÁDRŽE, PŘÍSTUP DO NÁDRŽE Nádrže jsou standardně řešeny jako uzavřené s přivařeným plastovým víkem opatřeným vstupními otvory s plastovými poklopy. Plastové víko i poklopy jsou nepochůzné. Způsob přístupu do nádrže je nutno řešit v návaznosti na způsob použití nádrže a podle konkrétních místních podmínek v rámci projektu a následně v manipulačně provozním řádu. Dále je možné nádrže vyrobit jako otevřené, případně s odnímatelným plastovým víkem v celém půdorysu. 3 PROJEKTOVÁNÍ, OSAZENÍ, MONTÁŽ 3.1 Stavební připravenost Stavební připravenost nutno provést dle schváleného projektu provedeném oprávněnou osobou, která si vyžádá podklady od dodavatele. Pro osazení nádrže je nutné provedení podkladní plochy (např. betonová deska) o patřičných půdorysných rozměrech s rovinností ± 5 mm / rozumí se místní nerovnost i celková vodorovnost plochy /. Tuhost a tloušťka podkladní plochy musí odpovídat únosnosti stavební konstrukce případně podkladní zeminy a hmotnosti plné nádrže. Nádrž je nutno osadit vždy na rovnou a dostatečně tuhou plochu. Pružný odpor okolí proti posunutí wp (mm) v ose z je C1z = 10 MN / m3. Nádrže jsou určeny k osazení do místností, které jsou temperovány a nádrž musí být přistíněna, aby se vyloučili vlivy UV záření na plastovou konstrukci nádrže. 11

12 3.2 Montážně technologický postup Provést kontrolu rovinnosti základové desky a zápis o provedeném měření, povolené tolerance ve všech směrech : ± 5 mm. Překontrolovat celkový stav nádrže vzhledem k případnému mechanickému poškození s důrazem na úvazy a úchyty. Při zjištění jakékoliv závady na nádrži je nutno vyzvat dodavatele, aby provedl opravu ještě před umístěním nádrže na místo osazení. Osazování nádrže provádět v duchu zásad pro manipulaci s nádrží. Po osazení nádrže na podkladní plochu provede, ve všech případech, odběratel napuštění nádrže vodou na hloubku cca 1 m rovnoměrně ve všech komorách nádrže (důvodem je fiace na podklad před montáží připojovacích potrubí apod.). Při případném obetonování nebo obezdění celé nádrže /obezdívku po statické stránce navrhuje projektant / je nutno odpovídajícím způsobem zabezpečit vnitřní rozepření nádrže proti tlaku betonové směsi, např. dřevěnými vzpěrami. Souběžně se zvedáním vrstvy betonové obezdívky je nutno současně naplňovat nádrž vodou ve všech prostorách. Důvodem je fiace nádrže na podkladní betonové desce (hrozí nebezpečí vyplavání nádrže na betonové směsi). Z těchto důvodů je nutné provádět betonáž po vrstvách s technologickými přestávkami, se zatuhnutím předešlé vrstvy. Obetonování nebo obezdění jako statické zajištění nádrže se provádí vždy v případě osazování nádrží typu N nesamonosné. Upozorňujeme! na podepření víka před betonáží, pokud bude sloužit jako ztracené bednění pro stropní ŽB desku. 3.3 Způsob osazení nádrže Při osazení je nutno respektovat statické dimenzování nádrže viz. čl. 1 této přílohy. Způsob osazení musí být řešen v rámci schváleného projektu provedeného oprávněnou osobou. Pozor! Před osazením nádrže překontrolovat zda na podkladní ploše nezůstaly cizí předměty! 12

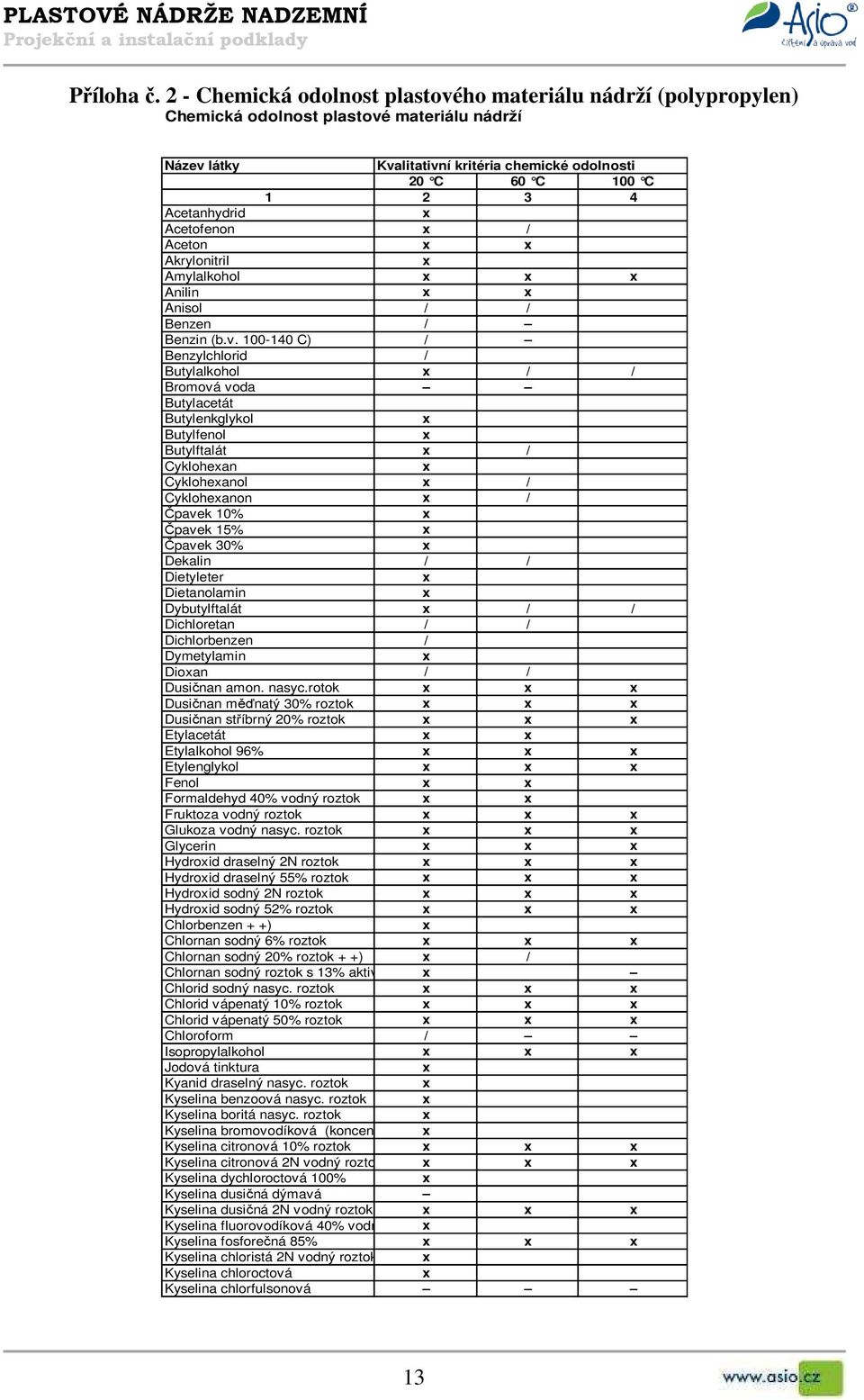

13 Příloha č. 2 - Chemická odolnost plastového materiálu nádrží (polypropylen) Chemická odolnost plastové materiálu nádrží Název látky Kvalitativní kritéria chemické odolnosti 20 C 60 C 100 C Acetanhydrid Acetofenon / Aceton Akrylonitril Amylalkohol Anilin Anisol / / Benzen / Benzin (b.v C) / Benzylchlorid / Butylalkohol / / Bromová voda Butylacetát Butylenkglykol Butylfenol Butylftalát / Cyklohean Cykloheanol / Cykloheanon / Čpavek 10% Čpavek 15% Čpavek 30% Dekalin / / Dietyleter Dietanolamin Dybutylftalát / / Dichloretan / / Dichlorbenzen / Dymetylamin Dioan / / Dusičnan amon. nasyc.rotok Dusičnan měďnatý 30% roztok Dusičnan stříbrný 20% roztok Etylacetát Etylalkohol 96% Etylenglykol Fenol Formaldehyd 40% vodný roztok Fruktoza vodný roztok Glukoza vodný nasyc. roztok Glycerin Hydroid draselný 2N roztok Hydroid draselný 55% roztok Hydroid sodný 2N roztok Hydroid sodný 52% roztok Chlorbenzen + +) Chlornan sodný 6% roztok Chlornan sodný 20% roztok + +) / Chlornan sodný roztok s 13% aktivního chloru Chlorid sodný nasyc. roztok Chlorid vápenatý 10% roztok Chlorid vápenatý 50% roztok Chloroform / Isopropylalkohol Jodová tinktura Kyanid draselný nasyc. roztok Kyselina benzoová nasyc. roztok Kyselina boritá nasyc. roztok Kyselina bromovodíková (koncentr.) Kyselina citronová 10% roztok Kyselina citronová 2N vodný roztok Kyselina dychloroctová 100% Kyselina dusičná dýmavá Kyselina dusičná 2N vodný roztok Kyselina fluorovodíková 40% vodný roztok Kyselina fosforečná 85% Kyselina chloristá 2N vodný roztok Kyselina chloroctová Kyselina chlorfulsonová 13

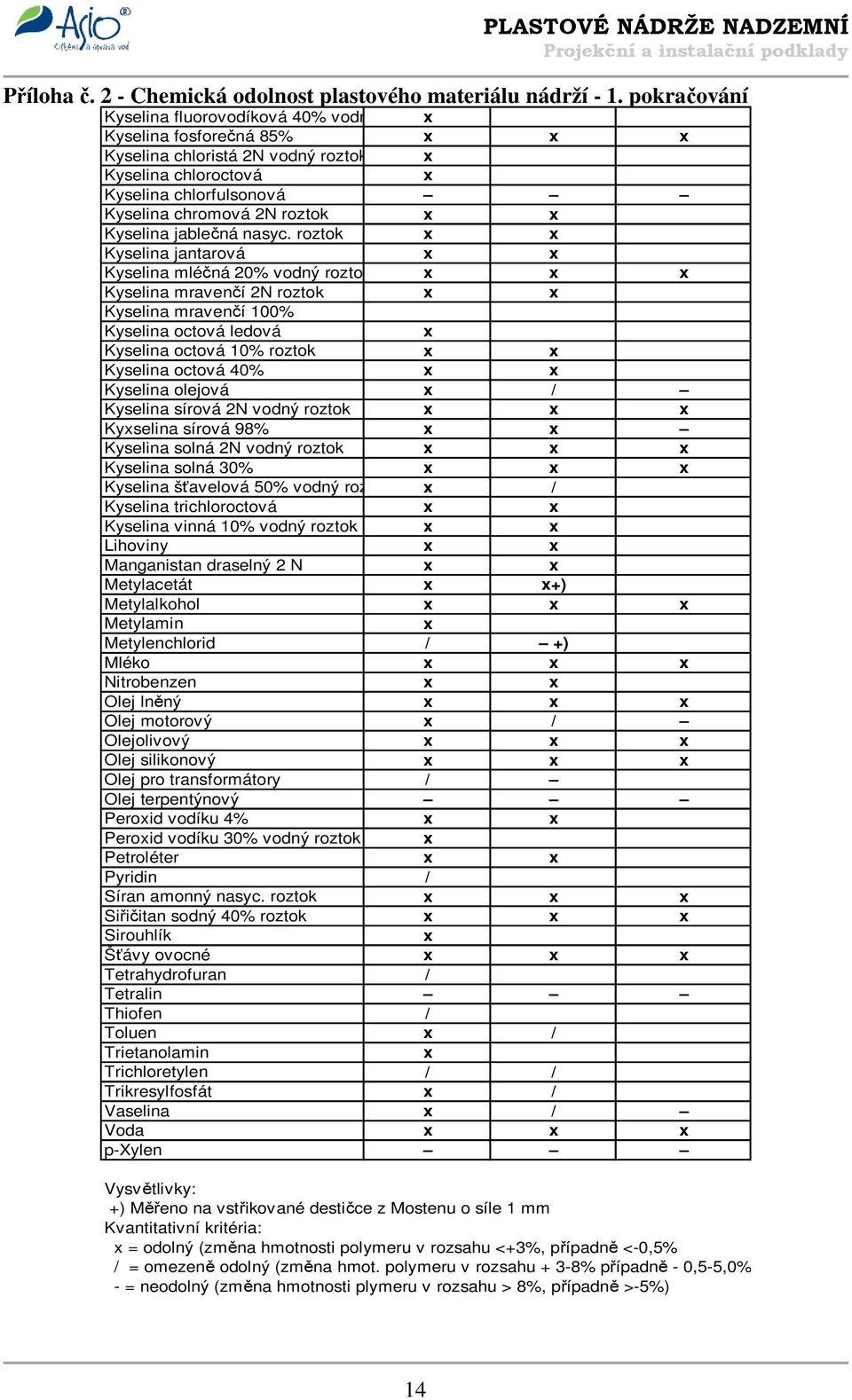

14 Příloha č. 2 - Chemická odolnost plastového materiálu nádrží - 1. pokračování Kyselina fluorovodíková 40% vodný roztok Kyselina fosforečná 85% Kyselina chloristá 2N vodný roztok Kyselina chloroctová Kyselina chlorfulsonová Kyselina chromová 2N roztok Kyselina jablečná nasyc. roztok Kyselina jantarová Kyselina mléčná 20% vodný roztok Kyselina mravenčí 2N roztok Kyselina mravenčí 100% Kyselina octová ledová Kyselina octová 10% roztok Kyselina octová 40% Kyselina olejová / Kyselina sírová 2N vodný roztok Kyselina sírová 98% Kyselina solná 2N vodný roztok Kyselina solná 30% Kyselina šťavelová 50% vodný roztok / Kyselina trichloroctová Kyselina vinná 10% vodný roztok Lihoviny Manganistan draselný 2 N Metylacetát +) Metylalkohol Metylamin Metylenchlorid / +) Mléko Nitrobenzen Olej lněný Olej motorový / Olejolivový Olej silikonový Olej pro transformátory / Olej terpentýnový Peroid vodíku 4% Peroid vodíku 30% vodný roztok Petroléter Pyridin / Síran amonný nasyc. roztok Siřičitan sodný 40% roztok Sirouhlík Šťávy ovocné Tetrahydrofuran / Tetralin Thiofen / Toluen / Trietanolamin Trichloretylen / / Trikresylfosfát / Vaselina / Voda p-xylen Vysvětlivky: +) Měřeno na vstřikované destičce z Mostenu o síle 1 mm Kvantitativní kritéria: = odolný (změna hmotnosti polymeru v rozsahu <+3%, případně <-0,5% / = omezeně odolný (změna hmot. polymeru v rozsahu + 3-8% případně - 0,5-5,0% - = neodolný (změna hmotnosti plymeru v rozsahu > 8%, případně >-5%) 14

15 Příloha č. 2 - Chemická odolnost plastového materiálu nádrží - 2. pokračování Metylalkohol Metylamin Metylenchlorid / +) Mléko Nitrobenzen Olej lněný Olej motorový / Olejolivový Olej silikonový Olej pro transformátory / Olej terpentýnový Peroid vodíku 4% Peroid vodíku 30% vodný roztok Petroléter Pyridin / Síran amonný nasyc. roztok Siřičitan sodný 40% roztok Sirouhlík Šťávy ovocné Tetrahydrofuran / Tetralin Thiofen / Toluen / Trietanolamin Trichloretylen / / Trikresylfosfát / Vaselina / Voda p-xylen Vysvětlivky: +) Měřeno na vstřikované destičce z Mostenu o síle 1 mm Kvantitativní kritéria: = odolný (změna hmotnosti polymeru v rozsahu <+3%, případně <-0,5% / = omezeně odolný (změna hmot. polymeru v rozsahu + 3-8% případně - 0,5-5,0% - = neodolný (změna hmotnosti plymeru v rozsahu > 8%, případně >-5%) 15

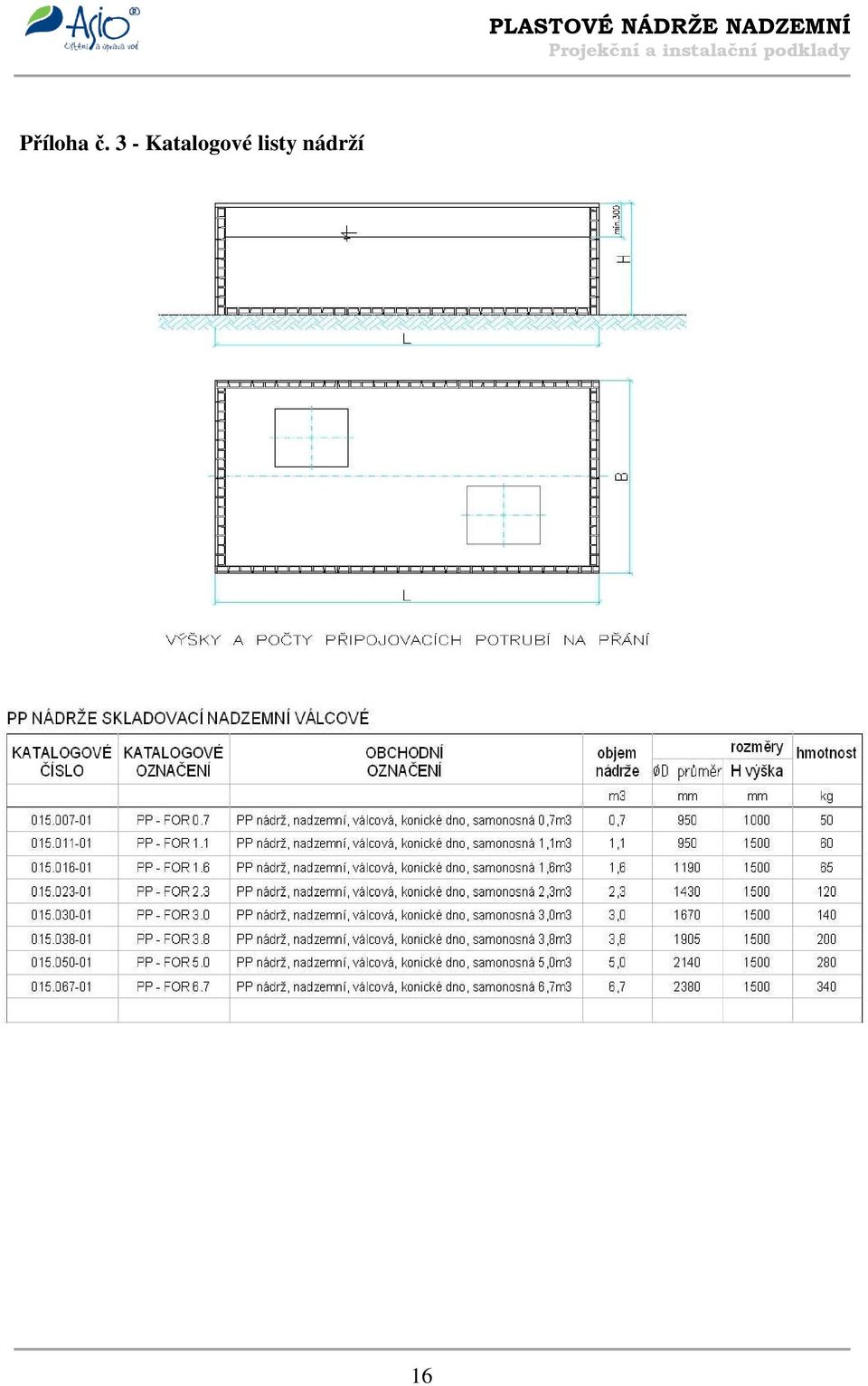

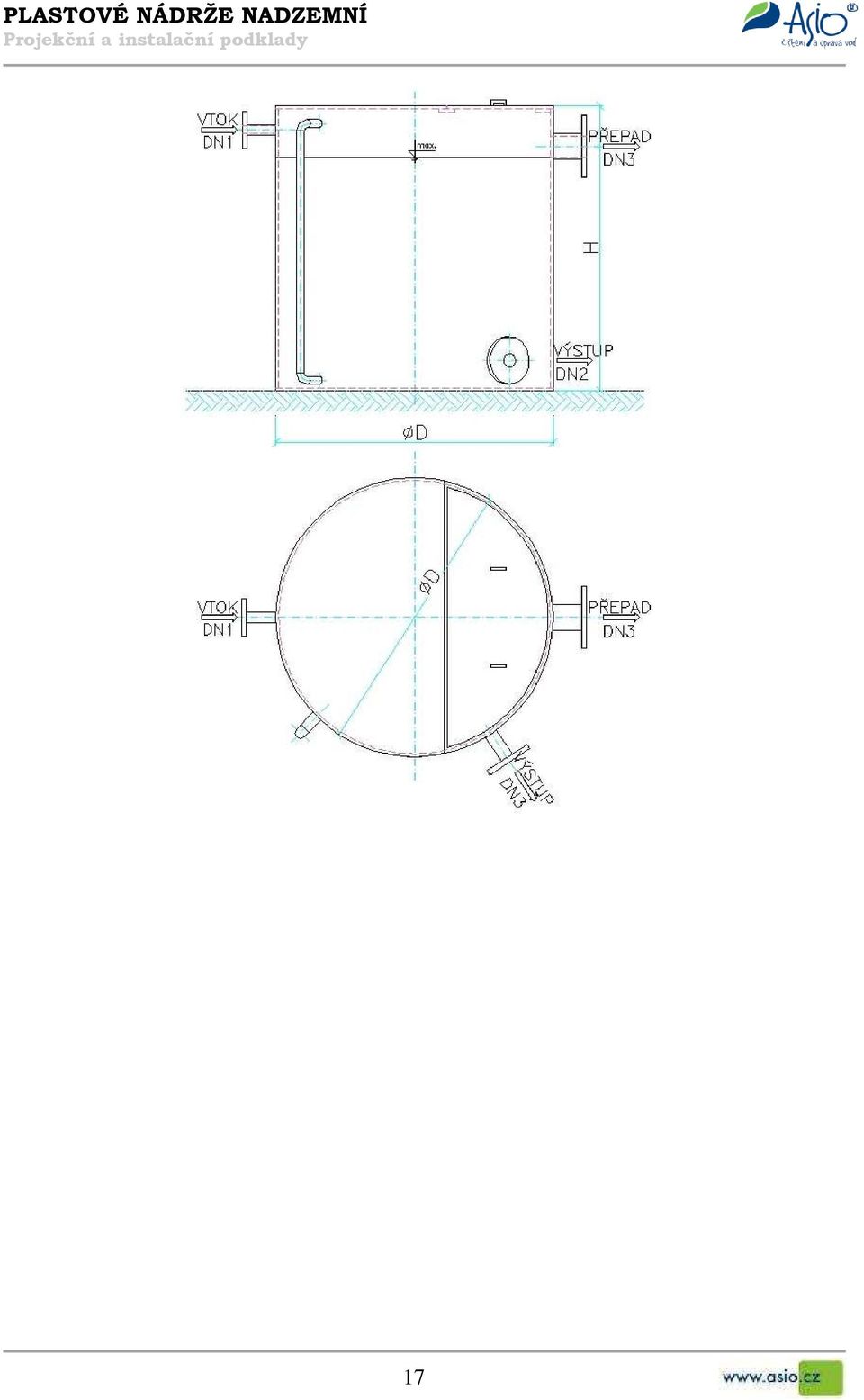

16 Příloha č. 3 - Katalogové listy nádrží 16
