1. PŘEHLED FUNKCÍ. DVB & VBI Teletext. v PŘÍJEM: 200 kanálů. DVB-T kompatibilní

Transkript

1

2 OBSAH OBSAH PŘEHLED FUNKCÍ BEZPEČNOSTNÍ OPATŘENÍ PŘÍPRAVA DÁLKOVÉ OVLÁDÁNÍ PŘIPOJENÍ PŘIPOJENÍ K TV PŘIPOJENÍ K VCR UVEDENÍ DO PROVOZU ZÁSTRČKY FUNKCE DÁLKOVÉHO OVLADAČE ROZLOŽENÍ TLAČÍTEK DÁLKOVÉHO OVLADAČE POHOTOVOSTNÍ REŽIM ZAPNUTO / VYPNUTO MENU TV / RADIO PŘEPÍNÁNÍ PROGRAM NAHORU / DOLŮ HLASITOST NAHORU / DOLŮ KURZOR NAHORU / DOLŮ KURZOR DOPRAVA / DOLEVA SEZNAM PROGRAMŮ / O STRANU NAHORU (ČERVENÉ TLAČÍTKO - LIST) VÝBĚR AUDIO REŽIMU (ŽLUTÉ TLAČÍTKO - LRS) INFO / NÁPOVĚDA (TLAČÍTKO?) TLAČÍTKO LANGUAGE (JAZYK, SLUŽBY MULTI AUDIO) TLAČÍTKO GUIDE (PRŮVODCE) OBLÍBENÝ PROGRAM (MODRÉ TLAČÍTKO - FAV) ÚPLNÉ ZTLUMENÍ - MUTE TITULKY / O STRANU DOLŮ (ZELENÉ TLAČÍTKO) PŘEDCHÁZEJÍCÍ KANÁL (P< P) PAUZA (II) TELETEXT (TXT) ROZHRANÍ MENU INSTALACE PŘI PRVNÍM SPUŠTĚNÍ HLAVNÍ MENU SEZNAM KANÁLŮ POHYB V CELÉM SEZNAMU KANÁLŮ PŘESUN KANÁLŮ MAZÁNÍ NEŽÁDOUCÍCH KANÁLŮ EDITACE NÁZVU ZAMYKÁNÍ KANÁLŮ NASTAVENÍ OBLÍBENÝCH INSTALACE AUTOMATICKÉ VYHLEDÁVÁNÍ RUČNÍ VYHLEDÁVÁNÍ VYHLEDÁVÁNÍ KANÁLŮ VYHLEDÁVÁNÍ FREKVENCE PRVNÍ INSTALACE NABÍDKA KONFIGURACE REŽIM OBLÍBENÝCH VYHLEDAT ŠIFROVANÝ KANÁL SEZNAM KANÁLŮ NAPÁJENÍ ANTÉNY NASTAVENÍ JAZYKA NASTAVENÍ TV i. TV VÝSTUP ii. TYP TV iii. FORMÁT OBRAZOVKY RODIČOVSKÉ NASTAVENÍ i. Zámek podle věku ii. Zámek menu iii. Nastavení klíče zamknutí: NASTAVENÍ ČASU VERZE SOFTWARU ČASOVAČE PROGRAMŮ ŽÁDNÁ NABÍDKA ELEKTRONICKÝ PROGRAMOVÝ PRŮVODCE (7 DNÍ - EPG) ZPRÁVY PŘEPÍNÁNÍ KANÁLŮ OVLÁDÁNÍ HLASITOSTI REŽIM OBLÍBENÝCH (MODRÉ TLAČÍTKO) MENU SEZNAMU PROGRAMŮ (ČERVENÉ TLAČÍTKO) PRŮVODCE ŘEŠENÍM PROBLÉMŮ TECHNICKÁ SPECIFIKACE

3 1. PŘEHLED FUNKCÍ DVB & VBI Teletext 200 kanálů OSD menu v mnoha jazycích: Angličtina, Němčina, Polština, Čeština, Srbochorvatština, Slovenština, Slovenski, Rumunština. DVB informace o současné/další události (7 den EPG) TV scart (s podporou RGB, CVBS) Cyklický výstup pro analogové programy. Uložení posledního sledovaného kanálu Automatické vyhledávání všech kanálů 5 časovačů může být použito buď pro nahrávání nebo jako časovač vypnutí přístroje 3 režimy časovače: denně, týdně, pouze jednou Funkce upomínky (TV časovač) programovatelný skrze EPG seznam pro 5 oblíbených Rodičovský zámek s různými úrovněmi ochrany zámek kanálu (chráněn heslem) zámek menu/instalace (chráněn heslem) v PŘÍJEM: DVB-T kompatibilní Rozsah vstupní kmitočtové frekvence: 170Mhz 858 MHz Úroveň vstupního signálu: min: -81 dbm max:-35 dbm Podpora 2K a 8K režimu Ukazatel síly a kvality signálu pro vyladění nastavení antény Možnost manuálního a automatického vyhledávání v VIDEO & OSD: Video: ML, PAL, režim 4:3/16:9 barevné 8-bit OSD menu, rozlišení 720x576 pixelů Dekódování & video výstup: PAL v AUDIO: Audio: MPEG Layer I & II, vzorkovací frekvence 32/44.1/48 KHz, samostatné/zdvojené kanály, stereo & spojené stereo Mnohojazyčná audio podpora (až 8) Ovládání hlasitosti a možnost úplného ztlumení (Mute) v SERVIS: Aktualizace software přes Scart konektor pomocí RS232 v SYSTÉMOVÉ PROSTŘEDKY 32 bit 81 MHz 16 Mbyte paměť RAM 1 Mbyte paměť Flash 2

4 2. BEZPEČNOSTNÍ OPATŘENÍ Zdroj napětí Jednotka by měla být zásobena pouze vstupním napětím V AC, Hz. Prosím neotvírejte kryt svépomocí. V zařízení je vysoké napětí a mohlo by ohrozit Váš život. Pro pomoc a radu kontaktujte prosím místní servisní středisko. Opravy by měly být prováděny pouze kvalifikovaným servisním technikem. Zařízení není odpojeno od hlavního zdroje napětí (AC) dokud je připojeno k elektrické zástrčce a to i přesto, že bylo zařízení vypnuto. Pokud se nechystáte zařízení používat po delší dobu, ujistěte se, že je odpojeno z elektrické zástrčky Síťový kabel Nepokládejte zařízení, nábytek apod. na síťový kabel ani kabel neskřípněte. Kabel uchopte za zástrčku. Neodpojujte síťový kabel taháním za kabel a nikdy se nedotýkejte kabelu mokrýma rukama, jelikož byste mohli způsobit zkrat, nebo si způsobit elektrický šok. Nikdy nedělejte na kabelu suk ani jej nesvazujte s jinými kabely. Síťové kabely by měly být uloženy takovým způsobem, abyste předešli šlapání po nich. Poškozený síťový kabel může způsobit požár nebo Vám může způsobit elektrický šok. Občas síťový kabel zkontrolujte. V případě poškození požádejte o pomoc nejbližší servisní středisko. Pokud je nutná výměna síťového kabelu, měla by být provedena pouze v kvalifikovaném servisu. Výběr umístění Nevystavujte prosím přístroj přímému slunečnímu záření, nadměrné prašnosti, nárazům nebo místu blízkému zdroji tepla. Přístroj by měl být umístěn na pevném a bezpečném podkladu. Neumísťujte přístroj na měkký podklad jako např. koberec, který by mohl ucpat ventilační otvory na spodní straně přístroje. Umístění by nemělo být v prostoru s vysokou vlhkostí vzduchu, protože kondenzace, vznikající např. v kuchyni, by mohla způsobit poruchu nebo poškození přístroje. Topení nebo jiné tepelné záření pod přístrojem může způsobit poruchu či poškození přístroje. Horký vzduch, vznikající provozem přístroje, by měl být dostatečně ventilován. Neumísťujte přístroj do uzavřených prostor a nezakrývejte jej. Předcházejte kontaktu přístroje s vodou a vlhkostí. Nezapojujte v blízkosti vany, bazénu. Dbejte na dobrou cirkulaci vzduchu kolem přístroje. Umístěte přístroj na místo s vhodnou ventilací, abyste předešli přehřívání přístroje. V případě, že se do těla přístroje dostane předmět nebo tekutina, odpojte přístroj a nechte jej před dalším použitím prověřit kvalifikovaným personálem. Přístroj nesmí být vystaven kapající ani stříkající tekutině a ani předmětům naplněným tekutinou např. vázy, nesmí být umístěny na přístroji. Pro odpojení přístroje se používá síťová zástrčka nebo nástrčka s přívodkou. POZOR! V případě špatné výměny baterií vzniká nebezpečí exploze. Nahraďte pouze stejným nebo ekvivalentním typem baterií. POZOR RIZIKO ÚRAZU ELEKTRICKÝM PROUDEM Symbol blesku a šípu uvnit ř rovnostranného trojúhelníku máza úkolupozornit uživatele zařízení na pítomnost ř nebezpečného napětí uvnit řkrytu výrobku, které může mít dostatečnou sílu na to, aby způ sobilozranění elektrickým proudem. Symbol vykřč iníku v rovnostranném trojúhelníku má za úkol upozornit uživatele zařízení na přítomnost důležý it ch informací o provozu a údržě b v dokumentaci, která doprovází zařízení. 3

5 PŘEDNÍ PANEL ZADNÍ PANEL ANTÉNA (VÝSTUP) ANTÉNA (VSTUP) TV SCART VCR SCART VÝSTUP ZVUKU (LEVÝ / PRAVÝ) 3. PŘÍPRAVA 3.1. DÁLKOVÉ OVLÁDÁNÍ Nejprve otevřete kryt baterií na spodní straně dálkového ovladače. Vložte obě baterie 1.5Volt (RO3/AAA) v souladu se symboly (+/-) vyznačenými na schránce baterií a nasaďte zpět kryt baterií. Při používání směrujte dálkový ovladač na přední stranu přijímače. Pokud dálkový ovladač nefunguje, nebo vybraná funkce nefunguje, jsou zřejmě vybité baterie a měly by být v nejbližší době nahrazeny. Používejte prosím pouze kvalitní nevytékající baterie. V případě, že nebudete dálkový ovladač používat po delší dobu, bude nejlepší, když z něj baterie vyjmete PŘIPOJENÍ PŘIPOJENÍ K TV Připojte přístroj k Vašemu televizoru kabelem scart vybaveným TV konektorem scart, který zapojíte do scart přípojky na zadní straně Vašeho televizoru. Přístroj používá výstupní signál RGB nebo CVBS. Pokud má Váš TV scart konektor s RGB vstupem, můžete přepnout set-top-box přístroj do RGB režimu přepnutím výstupního režimu v menu nastavení TV do režimu RGB. Tím získáte vysoce kvalitní příjem signálu z Vašeho digitálního set-top-box přístroje. 4

6 PŘIPOJENÍ K VCR 1) Připojte jeden konec kabelu scart k TV scart zástrčce na set-top box přijímači a druhý konec ke scart konektoru na Vaší TV 2) Připojte jeden konec kabelu scart k VCR scart konektoru na set-top box přístroji a druhý konec ke scart konektoru na Vašem VCR Když je přijímač v pohotovostním režimu: Jesliže je připojené zařízení (např. DVD, VCD) zapnuto, přístroj bude automaticky směrován na TV. Když je přijímač v provozu: Když je připojené zařízení (např. DVD, VCD) zapnuto, přístroj bude automaticky směrován na TV. V opačném případě zůstane přijímač směrován na TV. TV VCR Vstup na televizní anténu Anténový Vstup SCART Televizn í Anténa Hi-Fi 5

7 UVEDENÍ DO PROVOZU Ujistěte se, že jste zapojili všechny kabely. Po zapojení síťového kabelu do síťové zástrčky se rozsvítí červené světlo na předním panelu (pohotovostní režim). Když set-top-box zapnete poprvé, vyčkejte prosím zhruba 7 sekund než se přijímač aktivuje, protože načtení software může chvilku trvat. Potom můžete zapnout Váš digitální set-topbox zmáčknutím tlačítka standby na dálkovém ovladači. Uvidíte, jak se červené světlo na předním panelu změní na zelené (provozní režim) ZÁSTRČKY TV SCART. VCR SCART. Dva IEC konektory, ANT IN je anténní vstup. TV OUT je cyklický výstup analogového signálu. Výstup Zvuku (Levý / Pravý). 6

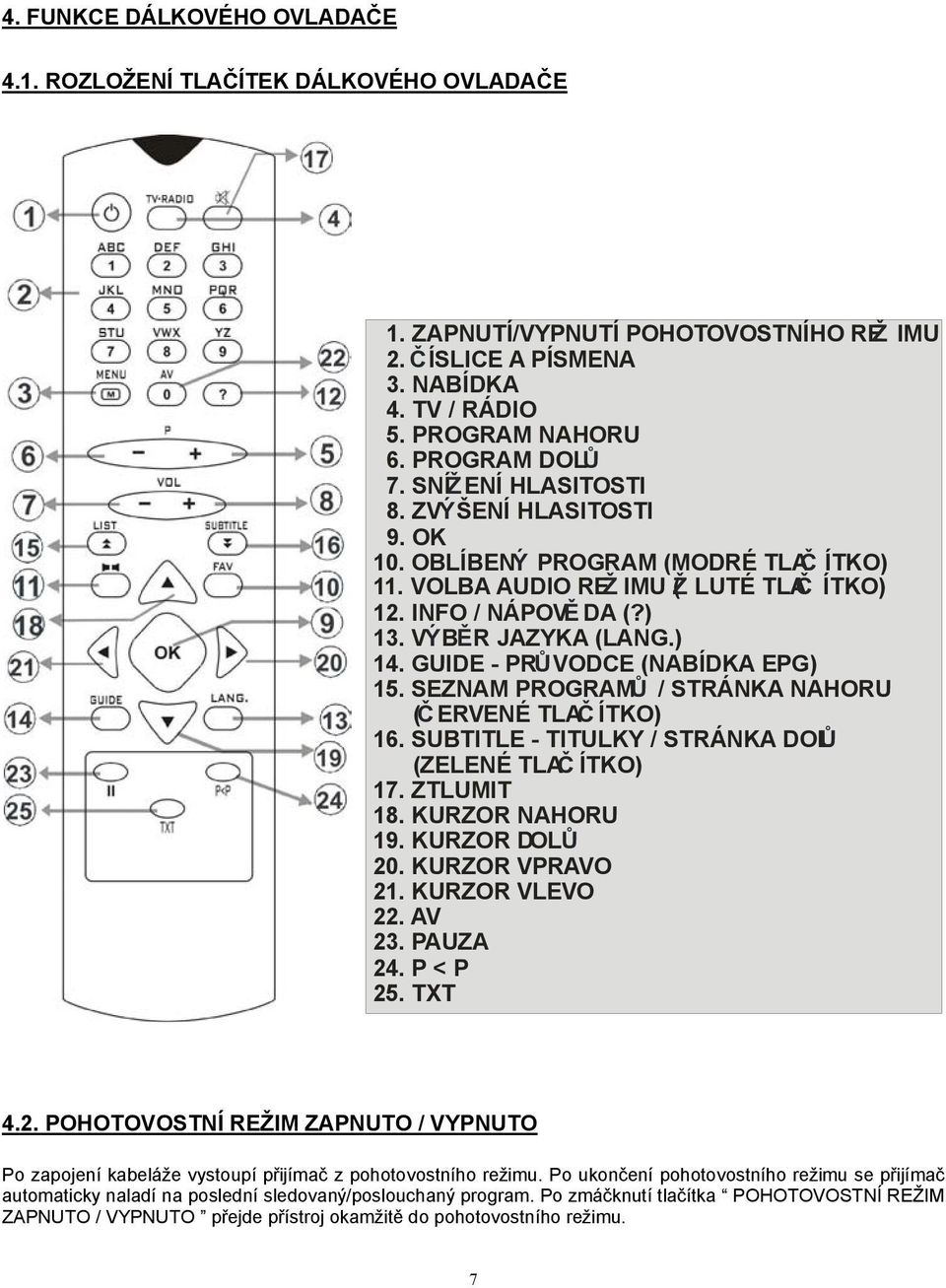

8 4. FUNKCE DÁLKOVÉHO OVLADAČE 4.1. ROZLOŽENÍ TLAČÍTEK DÁLKOVÉHO OVLADAČE 1. ZAPNUTÍ/VYPNUTÍ POHOTOVOSTNÍHO REŽ IMU 2. ČÍSLICE A PÍSMENA 3. NABÍDKA 4. TV / RÁDIO 5. PROGRAM NAHORU 6. PROGRAM DOLŮ 7. SNÍŽ ENÍ HLASITOSTI 8. ZVÝ ŠENÍ HLASITOSTI 9. OK 10. OBLÍBEN Ý PROGRAM (MODRÉ TLAČ ÍTKO) 11. VOLBA AUDIO REŽ IMU Ž( LUTÉ TLAČ ÍTKO) 12. INFO / NÁPOVĚDA (?) 13. VÝBĚR JAZYKA (LANG.) 14. GUIDE - PRŮVODCE (NABÍDKA EPG) 15. SEZNAM PROGRAM Ů / STRÁNKA NAHORU ( ČERVENÉ TLAČÍTKO) 16. SUBTITLE - TITULKY / STRÁNKA DOLŮ (ZELENÉ TLAČÍTKO) 17. ZTLUMIT 18. KURZOR NAHORU 19. KURZOR DOLŮ 20. KURZOR VPRAVO 21. KURZOR VLEVO 22. AV 23. PAUZA 24. P < P 25. TXT 4.2. POHOTOVOSTNÍ REŽIM ZAPNUTO / VYPNUTO Po zapojení kabeláže vystoupí přijímač z pohotovostního režimu. Po ukončení pohotovostního režimu se přijímač automaticky naladí na poslední sledovaný/poslouchaný program. Po zmáčknutí tlačítka POHOTOVOSTNÍ REŽIM ZAPNUTO / VYPNUTO přejde přístroj okamžitě do pohotovostního režimu. 7

9 4.3. MENU Zmáčknutím tlačítka MENU na dálkovém ovladači se zpřístupní hlavní MENU; tlačítko MENU se také používá pro opuštění MENU (programová tabulka, přehled programů, elektronický průvodce programy ). 5/6, 3/4 se používají pro pohyb nahoru a dolů v menu, a pro přístup k podmenu. Stiskem tlačítka OK na dálkovém ovladači vstoupíte do vybraného podmenu TV / RADIO PŘEPÍNÁNÍ Zmáčknutím tlačítka TV/RADIO na dálkovém ovladači nebo na přijímači se přepnete mezi režimy (z TV na Radio a z Rádia na TV). Při přepnutí se přijímač naladí na poslední sledovaný/poslouchaný program. Pokud je aktivní displej, rozsvítí se na displeji v režimu Rádio číslo poslouchaného programu. V titulcích kanálů a programových informacích v OSD jsou speciální ikonky rozlišující TV a Rádio programy PROGRAM NAHORU / DOLŮ Zmáčknutím tlačítka P+ / P- na dálkovém ovladači nebo předním panelu přijímače (volitelné) se přijímač naladí na další (respektive předchozí) program ve vybraném programovém režimu (v programové tabulce, přehledu programů nebo menu elektronického průvodce programů, se program přeladí až stisknutím tlačítka OK). V případě, že se má naladit zamčený program, musí uživatel zadat heslo. Vloží-li špatné heslo (upozorní titulek uživatele), nemůže být požadovaný program naladěn. Může být pouze naladěn program předchozí nebo následující, a to zmáčkutím tlačítka P- a P+, není-li právě aktivní menu. V programové tabulce můžete vybrat program pomocí tlačítek další / předchozí (5/6) HLASITOST NAHORU / DOLŮ Zmáčknutím tlačítek V+ / V- na dálkovém ovladači se zobrazí titulek graficky znázorňukící současnou hlasitost. Hlasitost zvuku se zvýší nebo sníží pohybem kurzoru na indikátoru hlasitosti zmáčkutím tlačítka V+ nebo V KURZOR NAHORU / DOLŮ Tlačítka 5/6 jsou určena pro pohyb v menu. Tlačítko 5 posune zvýraznění na vyšší volbu v menu, 6 posune zvýraznění na nižší volbu v menu KURZOR DOPRAVA / DOLEVA Tlačítka 3/4 jsou určena pro pohyb v menu. Tlačítko 4 posune zvýraznění na volbu vpravo v menu nebo otevře podmenu, je-li k dispozici. Tlačítko 3 posune zvýraznění na volbu vlevo v menu nebo otevře podmenu, je-li k dispozici SEZNAM PROGRAMŮ / O STRANU NAHORU (ČERVENÉ TLAČÍTKO - LIST) Zmáčknutím tlačítka LIST se zobrazí jeden z 5 oblíbených seznamů oblíbených programů. Pokud je poslední sledovaný/poslouchaný program v jednom ze seznamů oblíbených programů, zobrazí se právě ten seznam, na kterém je poslední sledovaný/poslouchaný program uveden. Červené tlačítko se také používá pro zobrazení programů stránku za stránkou v programové tabulce nebo seznamu programů. Také se používá pro zobrazení stránek dodatečných informací v elektronickém průvodci programů. Horní stránka se zpřístupní právě tímto tlačítkem VÝBĚR AUDIO REŽIMU (ŽLUTÉ TLAČÍTKO - LRS) Žluté tlačítko (LRS) přepíná režim zvuku. Režim stereo je nastaven jako výchozí. Pokud chce uživatel posluchat pouze levý nebo pravý audio kanál, může režim změnit tímto tlačítkem. V režimu reprodukce zvuku z jednoho kanálu (levý nebo pravý kanál) bude k levému nebo pravému kanálu přiřazen stejný zvukový výstup. Při změně režimu se na okamžik zobrazí odpovídající OSD. Zvukový výstup bude pro tento program uložen, aby se příště přepnul do nastaveného audio režimu. 8

10 4.11. INFO / NÁPOVĚDA (TLAČÍTKO?) Když zmáčknete tlačítko INFO (?) zobrazí se informační OSD menu. Nabízí informace související s právě sledovaným programem. Tato informace zahrnuje číslo programu, název programu, režim programu (TV nebo Rádio), jméno transpondéru, frekvenci transpondéru, číslo oblíbeného listu (pokud patří mezi oblíbené programy), audio režim, přítomnost teletextu, krátký popis běžícího pořadu, dodatečně audio, video, PCR PID hodnoty programu. Tlačítko INFO se také používá pro zobrazení okna nápovědy, které popisuje některé funkce dálkového ovladače v jednotlivých menu. Toto okno musí být zavřené (opětovným zmáčknutím tlačítka INFO), abyste mohli provést výběr v menu TLAČÍTKO LANGUAGE (JAZYK, SLUŽBY MULTI AUDIO) Tlačítko LANG umožňuje výběr jiné zvukové stopy pro běžící program. Po zmáčknutí tlačítka LANG se zobrazí menu zobrazující počet dostupných jazyků pro program TV a stop pro program Rádia. Uživatel se v nabídce může pohybovat pomocí tlačítek 5/6 a výběr provede tlačítkem OK. Pokud je k dispozici jazyk podporující Dolby digital výstup, zobrazí se za názvem jazyka AC3. Pokud program nepodporuje multi audio, bude uživatel upozorněn zprávou na obrazovce TLAČÍTKO GUIDE (PRŮVODCE) Po zmáčknutí tlačítka GUIDE se zobrazí menu Elektrického průvodce programy (EPG). Toto menu přednostně zobrazí běžící program a přepínáním 3/4 všechny EPG informace o pořadech (čas záčátku a konce běžícího pořadu a dalších pořadů, číslo programu, název programu, název pořadu v naladěném transponderu). Toto menu se skládá z časového ukazatele, zobrazujícího další 2 hodiny od současného času. Tento ukazatel zobrazuje režim opakování současného/dalšího pořadu v rámci týdne, jak je zobrazeno. Máte také možnost nastavit upomínku pro každý program, která uživatele upozorní na začátek dalšího pořadu. Jeli upomínka nastavena (zmáčknutím OK v režimu dalšího programu vybraný pořad výrazně označen), když přišel čas začátku pořadu, zobrazí se zpráva. Souhlasí-li uživatel se změnou programu, přepne přijímač na určený program (viz také 5.7.1) OBLÍBENÝ PROGRAM (MODRÉ TLAČÍTKO - FAV) Každý program z programové tabulky může být označen jako oblíbený; uživatel přepne na zvolený program, aby mohl být označen jako oblíbený, pak je zařazen mezi oblíbené zmáčknutím modrého tlačítka. Žádaný program je přidán do jednoho z 5 nezávislých seznamů oblíbených programů zmáčknutím tlačítka OK. Když je okno oblíbených aktivní, pohybujete se mezi oblíbenými tlačítkem FAV. Limitní počet oblíbených programů je 100. Pokud nebudete v režimu menu, přepne přijímač po zmáčknutí tlačítka FAV (modré tlačítko) aktuální program na první oblíbený program. Uživatel si může vybrat jakýkoli program v současném listu oblíbených programů přepínáním pomocí tlačítek 3/4 a z ostatních seznamů oblíbených programů opětovným máčkáním tlačítka FAV. Pokud není zadán ani jeden v seznamech oblíbených programů, zobrazí se upozornění na obrazovce. Pokud byl program uzamčen heslem, musí uživatel vložit správné heslo. Pokud vloží špatné heslo (bude varován), nebude moci sledovat požadovaný program, a může sledovat další nebo předchozí program zmáčknutím tlačítka P- a P+ (5/6). Další seznam oblíbených programů se zobrazí opětovným zmáčknutím tlačítka FAV. Pro odchod z menu oblíbených programů je nutné zmáčknout tlačítko FAV ještě jednou ÚPLNÉ ZTLUMENÍ - MUTE Pokud stisknete tlačítko na vypnutí zvuku, značka vypnutého zvuku se ukáže na obrazovce. Tato značka zmizí během 3 až 4 sekund po stisknutí tlačítka na vypnutí zvuku. Značka vypnutého zvuku se nezobrazí na obrazovce v případě, že je zobrazeno jakékoliv menu TITULKY / O STRANU DOLŮ (ZELENÉ TLAČÍTKO) Toto zelené tlačítko se také používá pro zobrazení programů stránku za stránkou v programové tabulce a přehledu programů, a také pro zobrazení stránky s informacemi o pořadu v elektronickém průvodci programy. Na další stránku se dostanete právě tímto tlačítkem. 9

11 4.17. PŘEDCHÁZEJÍCÍ KANÁL (P< P) Naposledy sledovaný kanál lze zobrazit pomocí tlačítka P<P PAUZA (II) Stlačením tlačítka PAUZA se pozastaví obraz. Dalším stlačením tlačítka PAUZA se pohyb obrazu obnoví TELETEXT (TXT) Teletext lze ovládat jak na přijímači tak pomocí dálkového ovládání. Stisknutím tlačítka TXT aktivujete vysílání teletextu. V nabídce lze používat tlačítka ČERVENÉ, ZELENÉ, ŽLUTÉ a MODRÉ, každé z nich může mít v nabídce jinou funkci. Stiskněte tlačítko MENU pro opuštění teletextu. Pro zobrazení informací teletextu, vypněte titulky (Vyp). Pokud chcete používat ponuku Teletextu, ujistěte se, že jsou titulky vypnuty. 5. ROZHRANÍ MENU 5.1. INSTALACE PŘI PRVNÍM SPUŠTĚNÍ Když poprvé spustíte set-top-box z pohotovostního režimu a není-li v databázi uložen žádný program, zobrazí se na obrazovce menu instalace při prvním spuštění. V prvním okně si vyberte jazyk menu. Pak prosím vyberte zemi, ve které se nacházíte. Po výběru země musíte v dalším okně zadat typ Vašeho televizoru. 10

12 Následně nastavte anténní vstup; Pokud zmáčknete OK, zobrazí se menu zpráva Chcete spustit automatické vyhledávání?. Automatické vyhledávání spustíte výběrem tlačítka Ano. Přístroj automaticky vyhledá programy a uloží Vám je HLAVNÍ MENU Do hlavního menu vstoupíte zmáčknutím tlačítka MENU. Položky přístupné z hlavního menu jsou: 1.) Seznam kanálů. 2.) Instalace. 3.) Konfigurace. 4.) Časovače SEZNAM KANÁLŮ V tomto menu mohou být provedeny následující operace: 1. Pohyb v celém seznamu kanálů. 2. Přesun Kanálů (Volitelné) 3. Mazání nežádoucích kanálů. 4. Editace názvu. 5. Zamykání kanálů. 6. Nastavení seznamu oblíbených kanálů. Seznam kanálů je místo správy kanálů POHYB V CELÉM SEZNAMU KANÁLŮ Tlačítka NAHORU/DOLŮ slouží k pohybu v seznamu na další/předchozí kanál, LIST - ČERVENÉ TLAČÍTKO / TITULKY - ZELENÉ TLAČÍTKO pro pohyb o stranu nahoru a o stranu dolů. Abyste mohli sledovat určitý program, zvýrazněte jej pomocí LIST - ČERVENÉHO TLAČÍTKA / TITULKY - ZELENÉHO TLAČÍTKA potom zmáčkněte OK. V pravém horním rohu obrazovky se zobrazí číslo a název vybraného kanálu. Pokud je tento program chráněn heslem, zobrazí se menu. Zadáte-li správné heslo, můžete sledovat vybraný program. Můžete také vybrat jiný program pomocí tlačítek NAHORU / DOLŮ. Posuvný ukazatel ve středu obrazovky ukazuje relativní umístění aktuálně zobrazených kanálů vzhledem k celému seznamu. 11

13 PŘESUN KANÁLŮ Reorganizaci seznamu lze provést postupným posunutím programů na nové pozice. Chcete-li to provést, označte tlačítko Move (přesunout) tak, že stisknete tlačítka 3/4. Pomocí tlačítek 5/6 zvolte program, který se má přesunout, a stiskněte tlačítko OK. Potom zadejte číslo nového kanálu programu, který chcete přesunout, a program se umístí podle vašeho zadání. V některých zemích pořadí kanálů automaticky uspořádá vysílací společnost. Nazývá se to logické číslo kanálu (LCN). Pokud zvolený kanál nepodporuje LCN, budou kanály uspořádané jeden za druhým, počínaje číslem 1. Žádný program nelze přesunout na pozici za poslední uložený. Pokud se o to pokusíte, oba programy změní svou pozici. Je-li k dispozici podpora LCN, můžete kanály přesunout v rozmezí podle vašeho přání MAZÁNÍ NEŽÁDOUCÍCH KANÁLŮ Abyste smazali kanál, označte jej nejprve pomocí tlačítek NAHORU/DOLŮ/ČERVENÉ/ZELENÉ, pak zvýrazněte tlačítko Smazat pomocí tlačítek DOLEVA/DOPRAVA a zmáčkněte OK. Zobrazí se dotaz pro potvrzení Vaší volby. Chcete-li nadále smazat kanál, zmáčkněte OK ještě jednou a kanál bude smazán, v opačném případě akci zrušíte zmáčknutím volby Ne EDITACE NÁZVU Abyste přejmenovali určitý kanál, musíte jeho jméno zvýraznit a potom označit tlačítko "Editovat název" a zmáčknout OK. Následně předchozímu postupu se na levé straně menu zobrazí název se zvýrazněným prvním písmenem. Nyní pomocí VLEVO/VPRAVO změníte předchozí/následující písmeno. Pomocí NAHORU/DOLŮ měníte aktuální písmeno, např. písmeno b na a po zmáčknutí tlačítka DOLŮ a písmeno c po zmáčknutí tlačítka NAHORU. Zmáčknutím číselných tlačítek nahradíte aktuální písmeno písmenem napsaným nad tlačítkem dle počtu zmáčknutí. Zmáčknutím tlačítka MENU zrušíte editaci a zmáčknutím OK uložíte nový název ZAMYKÁNÍ KANÁLŮ Zamykání kanálů poskytuje heslem chráněný přístup ke kanálům vybraným rodiči. Abyste zamkli kanál, musíte znát rodičovské heslo zámku (z továrny nastaveno na 0000 a může být změněno pouze z menu Konfigurace), potom zvýrazněte kanál, který má být zamčen a vyberte tlačítko Uzamknout. Po zmáčknutí OK se zobrazí okno s heslem. Vložte heslo rodičovského zámku a zmáčkněte OK. Před vybraným kanálem se zobrazí ikonka zámku. Opakujte stejný postup pro zrušení zámku NASTAVENÍ OBLÍBENÝCH Přehledy oblíbených kanálů představují jednoduchý způsob seskupení programů podle přání. Tento přístroj nabízí pět listů seznamu oblíbených kanálů pojmenovaných List1, List2, List3, List4 a List5. V menu tabulky programů mohou být do/z jednotlivých seznamů oblíbených přidány/odebrány programy. Třídění programů v seznamu oblíbených může být provedeno pouze z menu oblíbených kanálů. Abyste přidali/odebrali program ze seznamu oblíbených, zvýrazněte tlačítko Oblíbené pomocí tlačítek 3/4 a zobrazí se podmenu oblíbených. Potom vyberte program, který má být přidán/odebrán do/ze seznamu oblíbených, pomocí tlačítek 5/6, vyberte název listu oblíbených (do kterého bude seznam přidán) pomocí tlačítek 3/4 a pak zmáčkněte OK. Ikonka oblíbeného programu se zobrazí/zmizí ze seznamu oblíbených. Zmáčknutím tlačítka Menu uložíte všechna nastavení INSTALACE Menu instalace Vám pomůže efektivně vytvořit tabulku programů ve Vašem přijímači. Instalační menu obsahuje: 1. Automatické vyhledávání. 2. Ruční vyhledávání. 3. První instalace. 12

14 AUTOMATICKÉ VYHLEDÁVÁNÍ Automatické vyhledávání se spustí zmáčknutím OK v menu automatického vyhledávání. Jsou prohledávány všechny multiplexy a automaticky je vytvořena tabulka kanálů. Všechny nalezené kanály jsou uloženy a seřazeny podle čísla kanálu RUČNÍ VYHLEDÁVÁNÍ Při ručním vyhledávání je počet multiplexů zadán ručně a pouze v těch jsou kanály vyhledávány. Při ručním i automatickém vyhledávání se již existující kanály znovu neukládají, aby se předešlo zbytečnému zdvojení stejného kanálu VYHLEDÁVÁNÍ KANÁLŮ Vyhledávány mohou být pouze kanály. Zadejte číslo pomocí číslicových tlačítek a poté stiskněte OK pro start VYHLEDÁVÁNÍ FREKVENCE Kanály mohou být vyhledány podle jejich frekvence. Zadejte číslo pomocí číslicových tlačítek a poté stiskněte OK pro start PRVNÍ INSTALACE Uživatel může použít tuto volbu pro obnovení původního nastavení, které bylo uloženo v továrně při výrobě přijímače. Pro instalaci továrního nastavení zvýrazněte v menu První instalace a zmáčkněte tlačítko OK, potom budete požádáni o potvrzení smazání všech kanálů a nastavení. Volbou ANO a zmáčknutím OK bude celá tabulka kanálů vymazána NABÍDKA KONFIGURACE Zde lze konfigurovat nastavení přístroje. Zvolte Konfigurace z Hlavní nabídky a poté stiskněte OK pro vstup do této nabídky. Stiskněte tlačítko MENU pro opuštění nabídky. Nabídka Konfigurace zahrnuje následující položky: Režim oblíbených, Vyhledat šifrovaný kanál, Seznam kanálů, Napájení antény, Nastavení jazyka, Nastavení TV, Rodičovské nastavení, Nastavení času, Verze Software. 13

15 REŽIM OBLÍBENÝCH Pomocí tlačítek / přejděte na položku Režim oblíbených. Pomocí tlačítek / lze upravit položku Režim oblíbených. Vypnout Režim oblíbených lze pomocí nastavení na Vyp nebo můžete zvolit specifický seznam mezi Seznam 1, Seznam 2, Seznam 3, Seznam 4 a Seznam VYHLEDAT ŠIFROVANÝ KANÁL Pomocí tlačítek / přejděte na položku Vyhledat šifrovaný kanál. Pomocí tlačítek / lze vyhledávání šifrovaných kanálů zapnout (Zap) nebo vypnout (Vyp) SEZNAM KANÁLŮ Pomocí tlačítek / přejděte na položku Seznam kanálů. Pomocí tlačítek / lze upravit položku Seznam kanálů. Pokud zvolíte Pouze TV, zobrazí se v Seznamu kanálů pouze TV kanály.. Pokud zvolíte Pouze rádio, zobrazí se v Seznamu kanálů pouze rádiové kanály NAPÁJENÍ ANTÉNY Pomocí tlačítek / přejděte na položku Napájení antény. Výchozí nastavení bude Vyp. Pokud chcete připojit přijímač na aktivní anténu, která zesiluje signál, musíte změnit nastavení na Napájení antény Zap. Přijímač DVB-T může používat 30mA (5V aktivní anténní výstup). Prosíme nepoužívejte normální pasivní anténu (nezkratujte konektor ANT IN) během toho, co je Napájení antény Zap. Může to způsobit poruchu na vašem DVB-T přijímači NASTAVENÍ JAZYKA Pomocí dálkového ovládání můžete zvolit tyto jazyky: Angličtina, Němčina, Polština, Čeština, Srbochorvatština, Slovenština, Slovenski, Rumunština. Pro volbu jazyka zvolte položku Nastavení jazyka a stiskněte tlačítko OK. Poté v nabídce použijte tlačítka / pro výběr položky Jazyk systému, Jazyk zvuk.doprovodu nebo Jazyk titulků. Pomocí tlačítek / lze upravit každou položku. Změny budou uloženy během opuštění nabídky Konfigurace. Během přidávání nových kanálů jsou tyto uloženy s nastaveným výchozím jazykem zvuku a titulků do databáze. To znamená, že pokud je zvolený výchozí jazyk zvuku a titulků na kanálu vysílán, budou právě tyto přehrávány NASTAVENÍ TV Pomocí tlačítek / přejděte na položku Nastavení TV. a poté stiskněte tlačítko OK pro vstup do podnabídky. Možnosti jsou následující: TV výstup Typ TV Formát Obrazovky 14

16 i. TV VÝSTUP Pomocí tlačítek / přejděte na položku TV výstup. TV výstup bude změněn ihned po přepnutí režimu. Možné režimy jsou RGB a CVBS. Kvalita obrazu v režimu RGB je lepší než v režimu CVBS ii. TYP TV Pomocí tlačítek / přejděte na položku Typ TV. Pomocí tlačítek / lze upravit položku Typ TV. Může být nastavena na 4:3 nebo 16:9 (širokoúhlá) podle typu TV, která je k set-top-boxu připojena. Režim konverze poměru stran obrazu je nastaven na letter-box (poštovní schránka) jako výchozí iii. FORMÁT OBRAZOVKY Uživatel může zvolit typ konverze poměru stran obrazovky pomocí tlačítek / na LetterBox 14:9 nebo LetterBox 16:9 Středový výřez RODIČOVSKÉ NASTAVENÍ Pomocí tlačítek / přejděte na položku Rodičovské nastavení. Stiskněte tlačítko OK pro vstup do této nabídky. Zobrazí se okénko pro zadání klíče. Výchozím nastaveným kódem je pouze Zadejte klíč. Pokud je klíč nesprávný, bude odmítnut. Pokud je klíč správný, zobrazí se nabídka Rodičovské nastavení včetně následujících položek: Zde lze nastavit/přenastavit zámek pro Hlavní nabídku nebo Instalační nabídku. Pokud je zámek vypnut, bude k systému nabídek volný přístup. Klíč lze změnit i. Zámek podle věku Pomocí tlačítek / přejděte na položku Zámek podle věku. Pomocí tlačítek / lze upravit položku Zámek podle věku. Pokud je zámek nastaven, získává tato funkce informace o přístupnosti vysílaných pořadů a podle toho zobrazuje obraz-zvuk ii. Zámek menu Pomocí tlačítek / přejděte na položku Zámek menu. Pomocí tlačítek / lze upravit položku Zámek menu. Vyp: Všechny nabídky jsou odemknuté. Hlavní menu: Hlavní nabídka je přístupná pouze přes správný klíč. Bez klíče tedy není možné přidávat, mazat, přejmenovávat, posouvat kanály nebo nastavovat časovače. Instalace: Je zamknuta nabídka Instalace. Uživatel nemůže přidávat kanály. Změny budou uloženy po opuštění nabídky Konfigurace. 15

17 5.5.7.iii. Nastavení klíče zamknutí: Pomocí tlačítek / přejděte na položku Nastavte klíč zamknutí. Pomocí tlačítka OK zvolte zadání nového hesla. Zobrazí se nabídka Nové heslo. Pomocí ČÍSLICOVÝCH tlačítek zadejte nové heslo. Nové heslo je potřeba zadat dvakrát pro potvrzení. Pokud jsou obě hesla čtyřmístná a shodná, je heslo změněno. Heslo je aktualizováno po opuštění nabídky Rodičovské nastavení NASTAVENÍ ČASU Pomocí tlačítek / přejděte na položku Nastavení času. Stiskněte tlačítko OK pro vstup do této nabídky. V položce Nastavení časového pásma, pokud nastavíte Automaticky, bude nastaveno časové pásmo vaší země. Pokud zvolíte Ruční, můžete zadat časové pásmo sami VERZE SOFTWARU Takto lze zobrazit verzi softwaru přístroje ČASOVAČE PROGRAMŮ Do časovače programů vstoupíte z hlavního menu. Zde se nachází souhrnné informace v pěti sloupcích, jako například číslo časovače, název kanálu, čas začátku, čas konce, datum začátku a režim, pro každý z pěti časovačů. Jsou dva způsoby jak nastavit časovač. Jsou-li údaje o čase začátku/konce a datu platné, může být časovač nastaven přímo změnou režimu časovače z neaktivního na aktivní použitím tlačítek DOLEVA/DOPRAVA. Pokud jsou údaje o čase začátku/konce a datu neplatné nebo musí být změněny všechny údaje, musíte v okamžiku, kdy je požadovaný časovač na souhrnu zvýrazněn, zmáčknout OK. Zobrazí se ve spodní části obrazovky nové okno, kde je možné vložit veškeré podrobnosti o časovači. Podrobnosti o časovači jsou následující: 16

18 Typ: Použitím tlačítek 3 / 4, nastavíte typ programu, např. TV nebo Rádio. Název: Podle typu, který byl nastaven výše, vyberete z přehledu TV programů nebo Rádio programů pomocí tlačítek 3 / 4 název zvoleného programu. Start: Použitím kláves 0,1,2,9 vložíte čas startu časovače. Konec: Použitím kláves 0,1,2,9 vložíte čas konce časovače. Datum: Použitím kláves 0,1,2,9 vložíte datum časovače. Režim: Použitím kláves 3 / 4 vložíte režim opakování časovače, jako například Jednou, Denně nebo Týdně Pomocí číselných tlačítek vložíte údaje do polí start, konec a datum. Aktuální čas a datum jsou zobrazeny v pravé spodní polovině obrazovky. Po vložení požadovaných údajů do polí se můžete vrátit do souhrnu časovačů a uložit údaje zmáčknutím tlačítka OK nebo zmáčknutím tlačítka Menu pro zrušení nového nastavení ŽÁDNÁ NABÍDKA ELEKTRONICKÝ PROGRAMOVÝ PRŮVODCE (7 DNÍ - EPG) V režimu žádné nabídky lze stiskem tlačítka GUIDE vyvolat Nabídku EPG, opustit ji lze pomocí tlačítka MENU. V nabídce EPG se zobrazují všechny kanály. Vybraný je aktuální kanál. Pomocí tlačítek 5/6 lze měnit kanály. Některé, ale ne všechny, kanály mohou zasílat informace o aktuálních a následujících programech. Prosíme berte na vědomí, že tyto informace jsou automaticky aktualizovány. Pokud nejsou tyto informace dostupné, zobrazí se pouze jméno kanálu s nápisem "Žádné informace". V nabídce EPG lze jednoduše zobrazit rozšířenou nápovědu pomocí stisku tlačítka INFO. Pokud zvýrazníte program, krátký nebo rozšířený popis programu, objeví se na obrazovce časy začátku a konce programu, pomocí červeného/zeleného tlačítka lze přepínat mezi kanály. Pokud je aktuální program zvýrazněn, přepne se na zvýrazněný kanál pomocí tlačítka OK. Pokud stisknete OK během toho, co je zvýrazněn následující program, nastaví se připomínka pro vybraný program a změní se barva okolo okénka obsahujícího jméno programu. Programové připomínky lze nastavit tak, aby vás během sledování jiného programu upozornily na začátek vysílání programu. Pokud nastavíte připomínku, jakmile dosáhne nastaveného času, budete požádáni o přepnutí na nastavený kanál. 17

19 Začátečním časem pro EPG je aktuální čas. Můžete vidět informace o programech pro následující dvě hodiny. Pomocí stisku tlačítka 3/4 lze přejít na následující hodiny, a pomocí stisku tlačítka FAV (modré tlačítko), můžete vidět informace o programech pro následující dny. Nabídka EPG obsahuje informace pro jeden týden. 5/6 - tato tlačítka přepínají mezi kanály. Pomocí stisku tlačítka 4 lze přejít ze seznamu kanálů na seznam programů, pomocí tlačítek 5/6 lze navigovat skrz programy, pokud je jich více než jeden. Pomocí ČERVENÉHO a ZELENÉHO tlačítka lze navigovat v rozmezí dvou hodin v jednom dni, stránku po stránce. Pomocí ŽLUTÉHO tlačítka nebo tlačítka FAV (MODRÉ) lze získat informace k předchozím nebo následujícím dnům ZPRÁVY Když Váš set-top-box nepřijímá žádný signál (např. je odpojen kabel antény), zobrazí se na obrazovce zpráva ŽÁDNÝ SIGNÁL. Jestliže není v set-top-boxu uložen žádný kanál, nemůžete vstoupit do menu časovače a menu přehledu programů. Pohyb mezi kanály není povolen. Proto se při pokusu vstoupit do těchto menu nebo pokusu o přepnutí kanálu na obrazovce zobrazí zpráva Nebyly přidány žádné kanály. Přejděte do menu Instalace pro přidání kanálů. Když se zmáčknutím ČERVENÉHO tlačítka pokusíte zobrazit menu přehledu, zobazí se seznam oblíbených pořadů, je-li režim oblíbených zapnutý. Název aktuálního seznamu je vidět v levé horní polovině menu. Jestliže se na obrazovce nezobrazí žádné menu, můžete mezi seznamy oblíbených přepínat pomocí MODRÉHO (FAV) tlačítka. Pokud je Váš seznam oblíbených prázdný, zobrazí se upozorňující zpráva. 18

20 PŘEPÍNÁNÍ KANÁLŮ Jsou dva způsoby jak přepínat kanály: Tlačítky Chanel P+ / P- : Zmáčknutím tlačítka P+ / P- přepnete na další / předchozí kanál v seznamu. Číselná tlačítka: Zmáčknutím číselného tlačítka aktivujete v levém horním rohu obrazovky okénko s malými čísly. Po zadání čísla, okénko vyčká 2 sekundy než vložíte další číslo. Když v průběhu těchto 2 sekund nezadáte žádné číslo, tak se přijímač přepne na kanál dle zadaného čísla. Je-li číslo větší než je nejvyšší pořadové číslo kanálu, přepne se přijímač na poslední možný kanál. Pokaždé když se přijímač přepne na požadovaný kanál, zobrazí se ve spodní části obrazovky informační okno. Malá lišta v pravé horní polovině okna ukazuje intenzitu právě přijímaného signálu. V okně tohoto kanálu jsou: - Název běžícího pořadu, název následujícího pořadu a časy jejich začátků a konců. - Režim pořadu (TV, Radio). - Číslo multiplexu. - Číslo kanálu. - Název kanálu. - Ikonku zobrazující, že kanál nebyl zařazen mezi oblíbené (pokud kanál není zařazen mezi oblíbené, zůstává místo prázdné). Když přepnete na uzamčený kanál, je skrze výše zobrazené okno vyžadováno heslo. Pouze po zadání správného hesla je umožněn přístup k tomuto kanálu. Pro přeskočení takového kanálu musí být použito tlačítek P+ / P OVLÁDÁNÍ HLASITOSTI Když zmáčknete tlačítka V+/ V-, zobrazí se lišta, která graficky znázorňuje současnou míru hlasitosti. Podržením tohoto tlačítka může být hlasitost buď zvýšena V+ nebo snížena V -. Upozorňujeme, že pokud snížíte normální hlasitost, sníží se také hlasitost VCR výstupu. To ovlivní záznamy pořizované ze set-top boxu. Pokud stisknete tlačítko na vypnutí zvuku, značka vypnutého zvuku se ukáže na obrazovce. Tato značka zmizí během 3 až 4 sekund po stisknutí tlačítka na vypnutí zvuku. Značka vypnutého zvuku se nezobrazí na obrazovce v případě, že je zobrazeno jakékoliv menu REŽIM OBLÍBENÝCH (MODRÉ TLAČÍTKO) Pokud nezobrazíte žádné menu, můžete pomocí MODRÉHO (FAV) tlačítka přepínat mezi listy seznamu oblíbených. 19

21 MENU SEZNAMU PROGRAMŮ (ČERVENÉ TLAČÍTKO) Menu přehled programů je místem správy seznamů programů. Z tohoto menu můžete provádět následující operace: 1. Pohyb v aktuálním seznamu programů ve vybraném seznamu oblíbených 2. Odstranění kanálu z vybraného seznamu oblíbených Když se zmáčkuntím ČERVENÉHO tlačítka pokusíte zobrazit seznam, zobrazí se pouze tehdy, je-li režim oblíbených zapnutý. Název současného seznamu uvidíte v levém horním rohu menu. 20

22 6. PRŮVODCE ŘEŠENÍM PROBLÉMŮ PROBLÉM MOŽNÝ DŮVOD CO MŮŽU UDĚLAT Dioda pohotovostního režimu nesvítí. Není zapojen síťový kabel Prověřte, je-li síťový kabel zapojen do síťové zástrčky Chybí zvuk nebo obraz. Není signál, nebo je signál příliš slabý Prověřte zapojení antény a scart konektoru Nastavení, které jste v menu, se neprojevily. provedli Digitální set-top-box byl odpojen bez předchozího přepnutí do pohotovostního režimu. Před odpojením Vašeho digitálního set-top-boxu počkejte až přejde do pohotovostního režimu. Dálkový ovladač nefunguje. Digitální set-top-box je v pohotovostním režimu. Špatně směrujete dálkový obvladač. Baterie jsou vybité. Zmáčkněte tlačítko pohotovostmího režimu. Prověřte, nepřekáží-li nic před předním panelem. Vyměňte baterie. Zapomněli jste heslo zámku kanálů Proveďte "První instalaci". Prosíme nepoužívejte normální pasivní anténu (nezkratujte konektor ANT IN) během toho, co je Napájení antény Zap. Může to způsobit poruchu na vašem DVB-T přijímači. Poté, co je přijímač přepnut do pohotovostního režimu, je nutné počkat 10 vteřin před opětovným zapnutím. 21

23 7. TECHNICKÁ SPECIFIKACE OBECNÉ Napětí : V AC, Hz Vstupní frekvence : 170MHz MHz Příkon : 6 W (max) Aktivní anténní výstup : 5 V Provozní teplota : 5 C to +45 C Skladovací teplota : -20 C to +70 C Vlhkost : 25 až 75 % rel Fyzické rozměry : 260x165x49 mm Hmotnost : 800 g DIGITÁLNÍ SCHOPNOSTI Přenosové standardy: DVB-T, MPEG2 i. DEMODULACE COFDM s 2K/8K FFT režimem. FEC pro všechny DVB režimy. ii. VIDEO Všechny MPEG2 MP@ML formáty s konverzí a filtrováním pro formát CCIR601. RGB analogové výstupy CVBS analogový výstup iii. AUDIO Všechny MPEG1 Layer 1 a 2 Podporované vzorkovací frekvence jsou 32, 44.1 & 48 khz DÁLKOVÝ OVLADAČ Funkční vzdálenost : 10m Max. Baterie : 2x1.5V (R-03/AAA) TV SCART Video výstup : Kompozitní video signál; 1 Vp-p±3dB/75 Ω Audio výstup : 2 Vrms / Z = 10 kω Funkce přepínání: 12V / 6V for 4:3 / 16:9 / Z = 10kΩ 22

24 ZÁSTRČKA TV SCART PIN SIGNAL PIN SIGNAL 1 Pravý audio výstup 12 TX 2 Pravý audio vstup 13 Uzemnění 3 Levý audio výstup 14 Uzemnění 4 Uzemnění 15 ČERVENÝ výstup 5 Uzemnění 16 Fast Blanking výstup 6 Levý audio vstup 17 Uzemnění 7 MODRÝ výstup 18 Uzemnění 8 Funkce přepínání vstupu 19 CVBS výstup 9 Uzemnění 20 CVBS vstup 10 RX 21 Uzemnění 11 ZELENÝ výstup ZÁSTRČKA VCR SCART PIN SIGNAL PIN SIGNAL 1 Pravý audio výstup 12 Nepřipojen 2 Pravý audio vstup 13 Uzemnění 3 Levý audio výstup 14 Uzemnění 4 Uzemnění 15 ČERVENÝ výstup 5 Uzemnění 16 Fast Blanking 6 Levý audio vstup 17 Uzemnění 7 MODRÝ výstup 18 Uzemnění 8 Funkce přepínání vstupu 19 CVBS výstup 9 Uzemnění 20 CVBS vstup 10 Nepřipojen 21 Uzemnění 11 ZELENÝ výstup HARDWARE KONFIGURACE Hlavní prcesor : Phlips PNX8300 Flash paměť : 1 Mbyte SDRAM : 16 Mbyte Demodulator : Philips TDA Firma HP Tronic Ústí nad Labem s.r.o. je registrovaná u společnosti Asekol s.r.o. pod číslem AK
