Výměna řídicí elektroniky kotle

Transkript

1 Výměna řídicí elektroniky kotle Demontáž chrániče panelu Demontáž šroubů ochranného krytu elektroinstalace Vyjmutí ochranného krytu elektroinstalace

2 Demontáž šroubů ovládacího panelu Vyklopení ovládacího panelu Odpojení konektoru X8 Odpojení konektoru X6 Odpojení konektoru X4

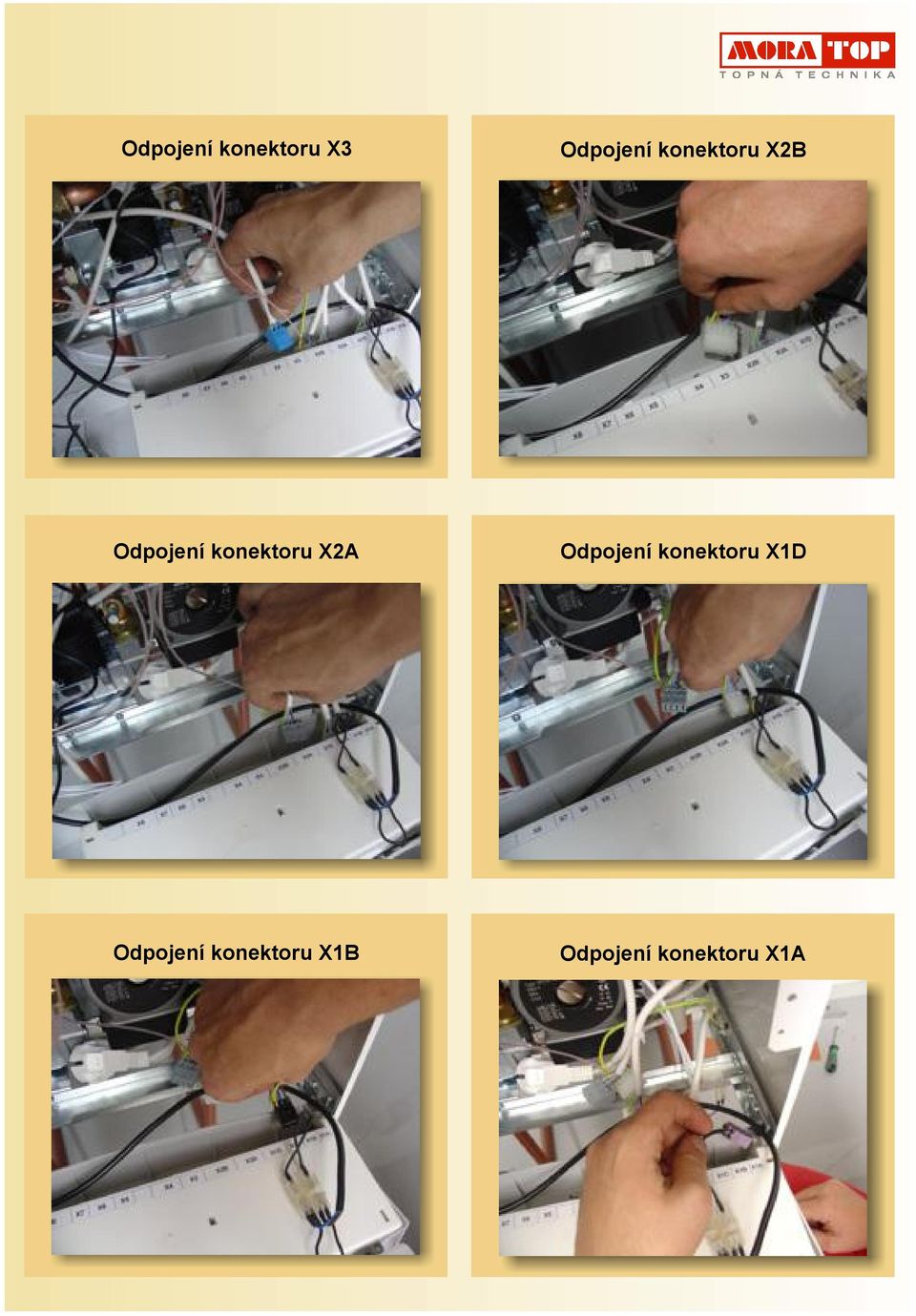

3 Odpojení konektoru X3 Odpojení konektoru X2B Odpojení konektoru X2A Odpojení konektoru X1D Odpojení konektoru X1B Odpojení konektoru X1A

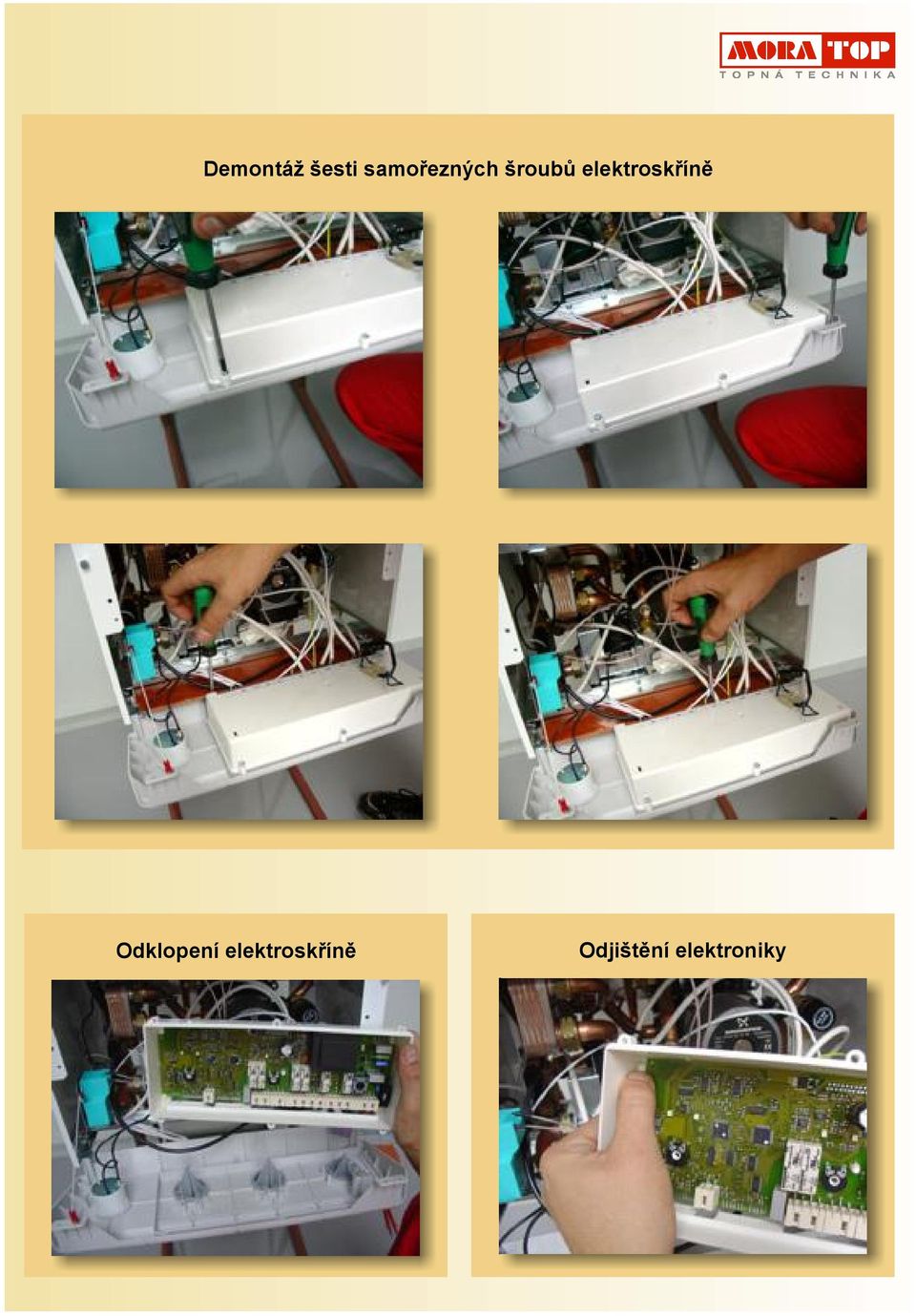

4 Demontáž šesti samořezných šroubů elektroskříně Odklopení elektroskříně Odjištění elektroniky

5 Odjištění elektroniky Vyjmutí řídicí elektroniky kotle zelektroskříně Výměna plynového ventilu Odpojení hlavní cívky plynového ventilu Odpojení modulační cívky plynového ventilu Demontáž výstupního potrubí plynového ventilu od hořáku Demontáž matice vstupního potrubí plynového ventilu

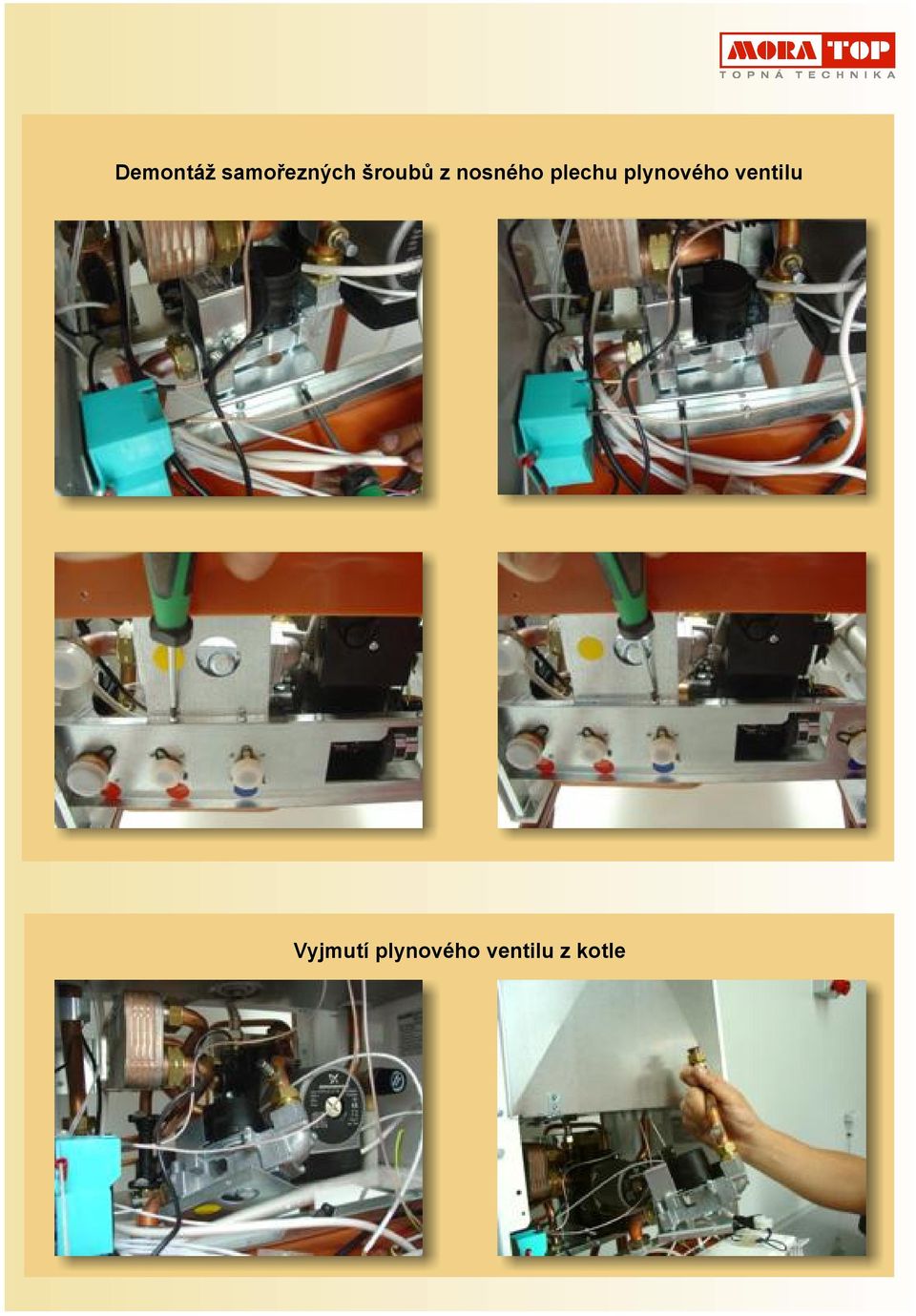

6 Demontáž samořezných šroubů znosného plechu plynového ventilu Vyjmutí plynového ventilu zkotle

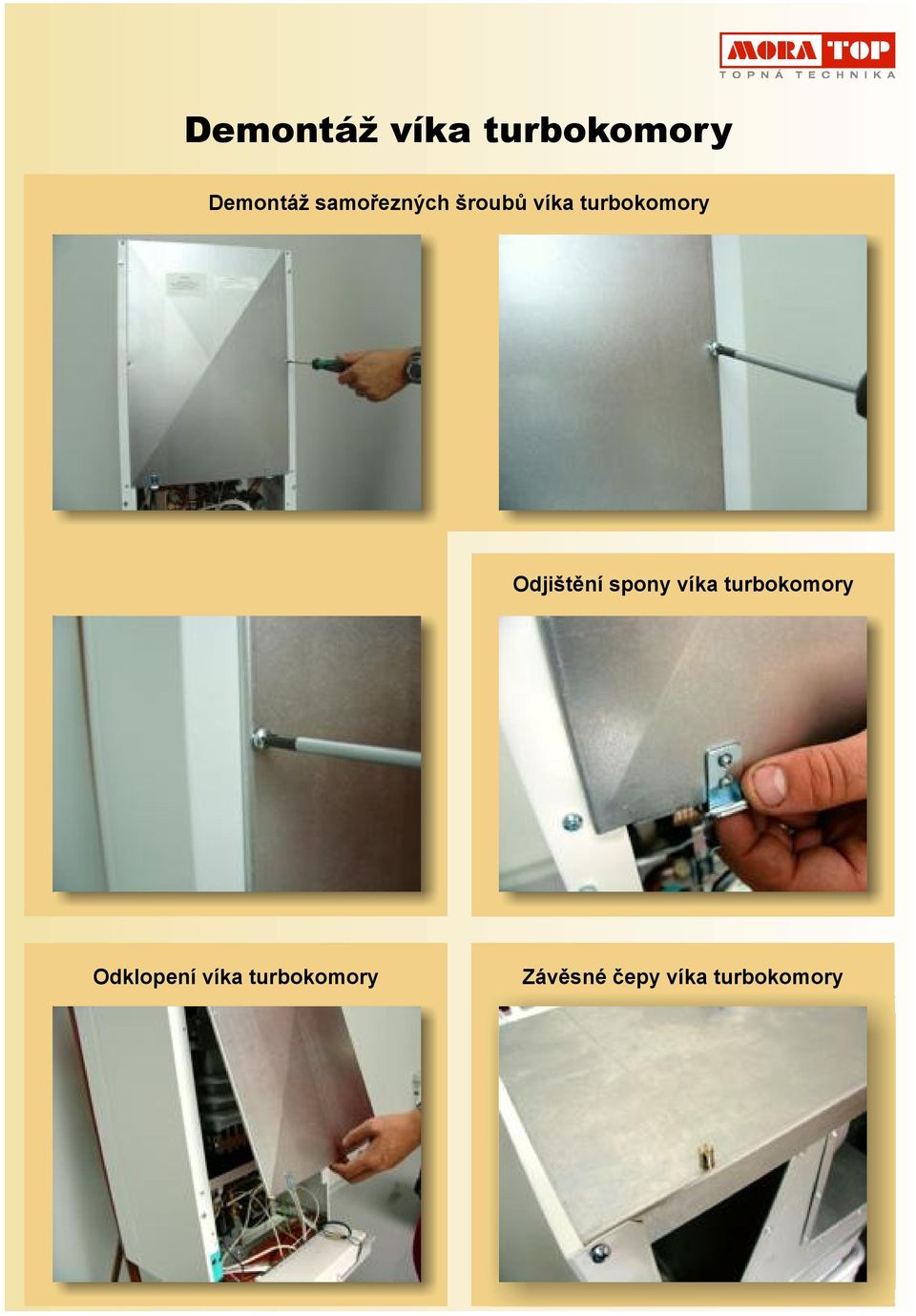

7 Demontáž víka turbokomory Demontáž samořezných šroubů víka turbokomory Odjištění spony víka turbokomory Odklopení víka turbokomory Závěsné čepy víka turbokomory

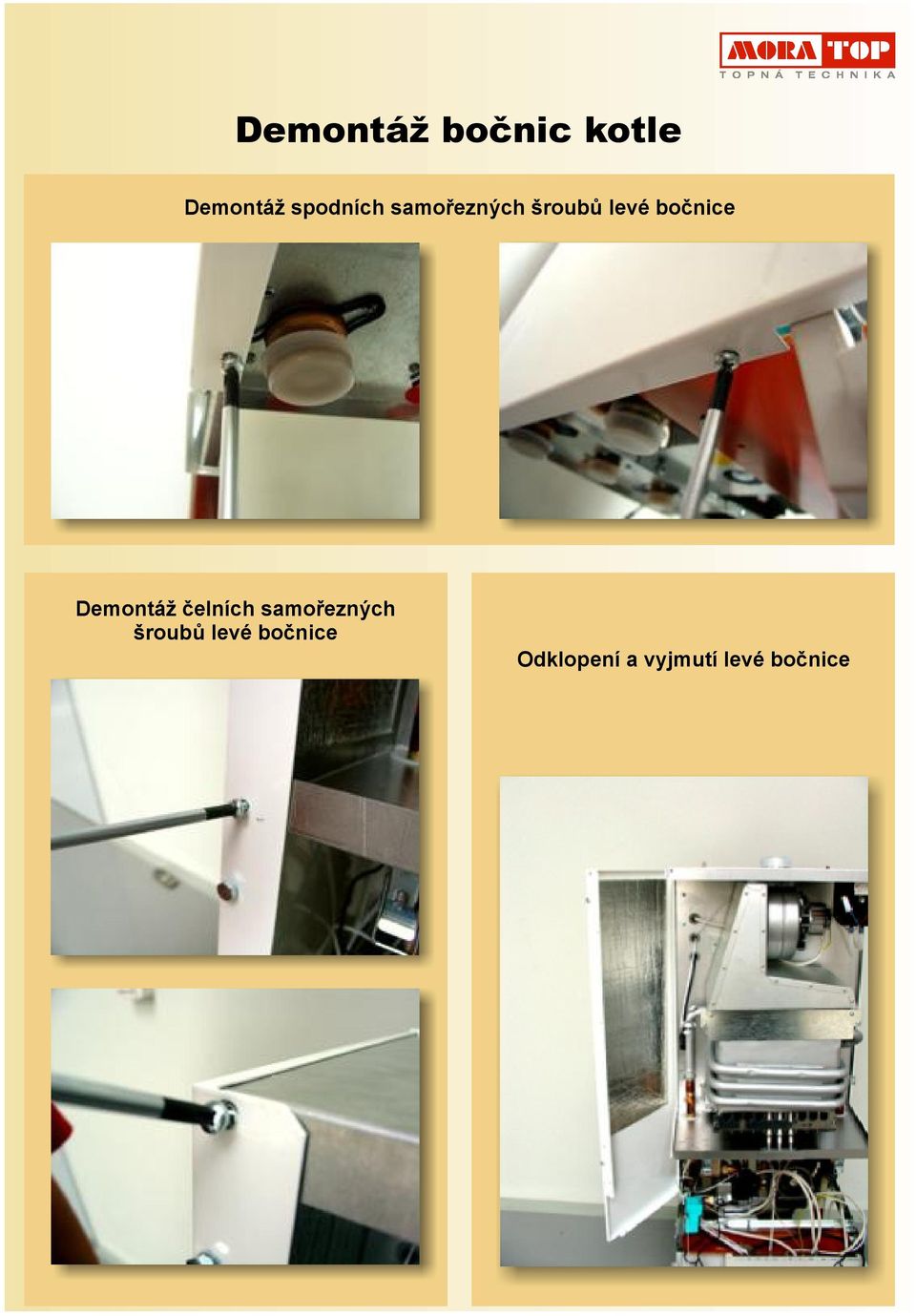

8 Demontáž bočnic kotle Demontáž spodních samořezných šroubů levé bočnice Demontáž čelních samořezných šroubů levé bočnice Odklopení avyjmutí levé bočnice

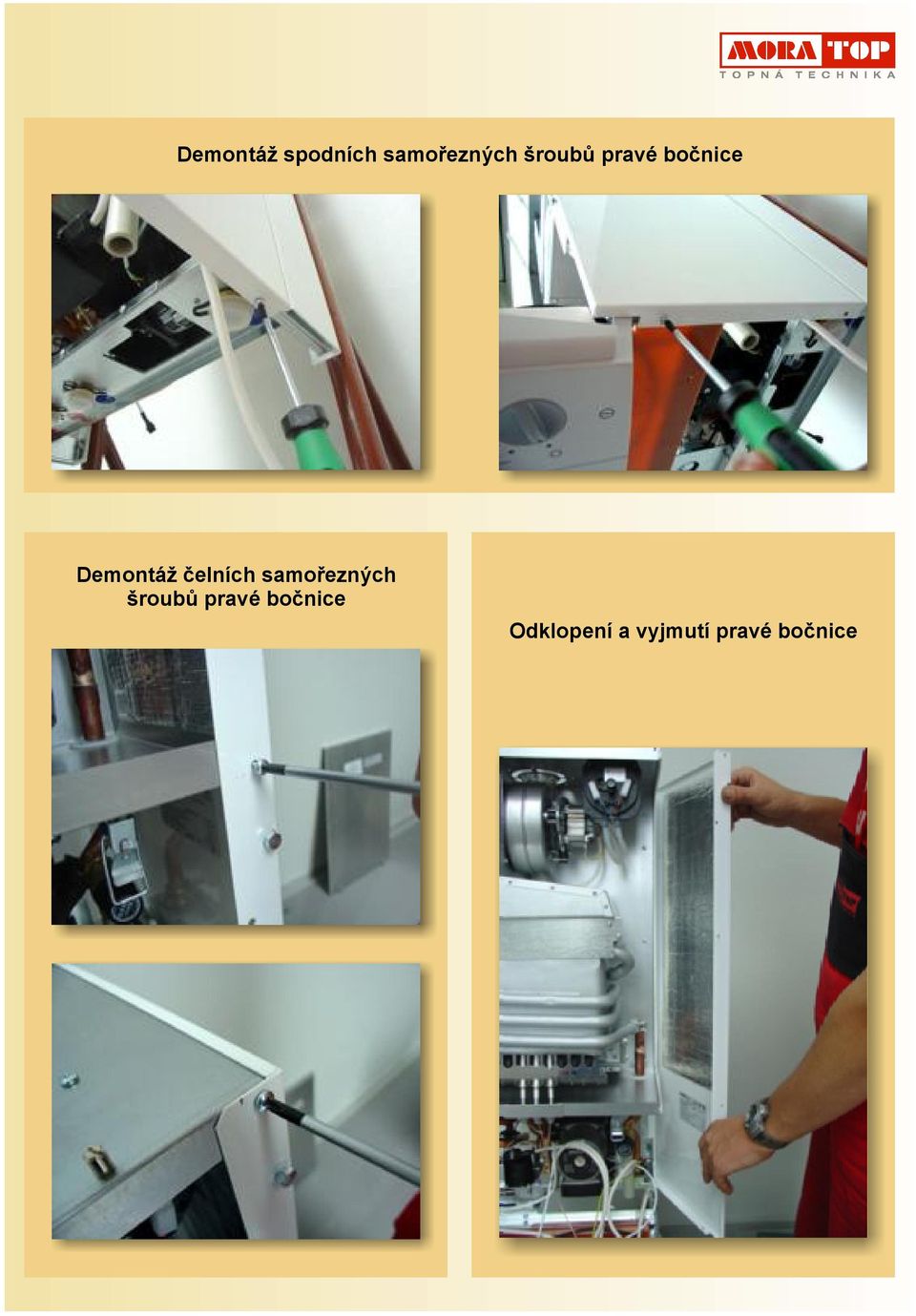

9 Demontáž spodních samořezných šroubů pravé bočnice Demontáž čelních samořezných šroubů pravé bočnice Odklopení avyjmutí pravé bočnice

10 Demontáž hydroskupiny Sejmutí spony přívodní trubky výměníku Sejmutí bočnice na pravé straně kotle Sejmutí spony vývodní trubky hydroskupiny Vytažení trubky zhrdla výměníku Vytažení trubky zhydroskupiny

11 Vysunutí trubky zhydroskupiny Odpojení vratného potrubí OV Demontáž spony vratného potrubí Vyjmutí vratného potrubí Odpojení motoru trojcestného ventilu Odpojení motoru čerpadla konektor X1C

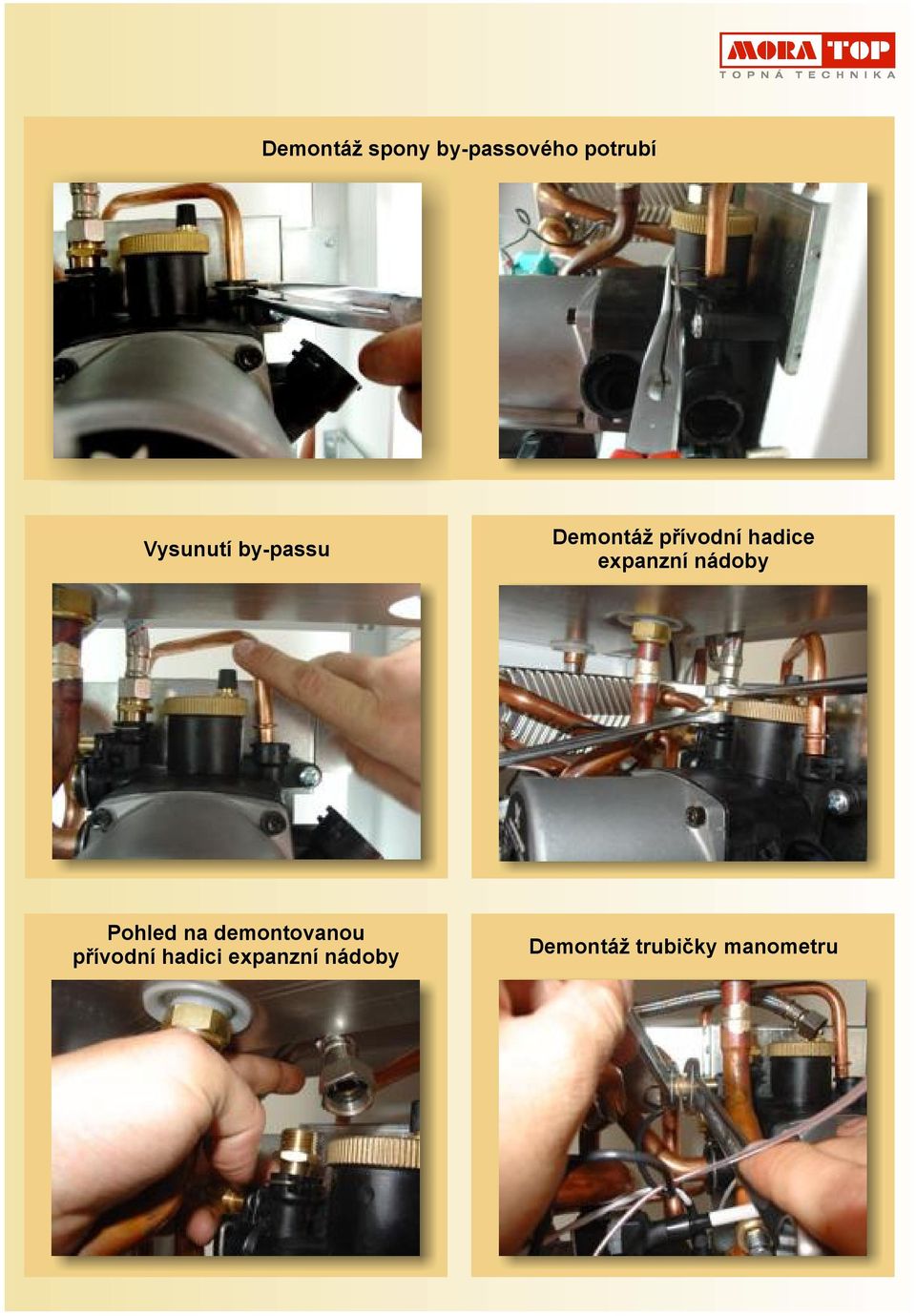

12 Demontáž spony by-passového potrubí Vysunutí by-passu Demontáž přívodní hadice expanzní nádoby Pohled na demontovanou přívodní hadici expanzní nádoby Demontáž trubičky manometru

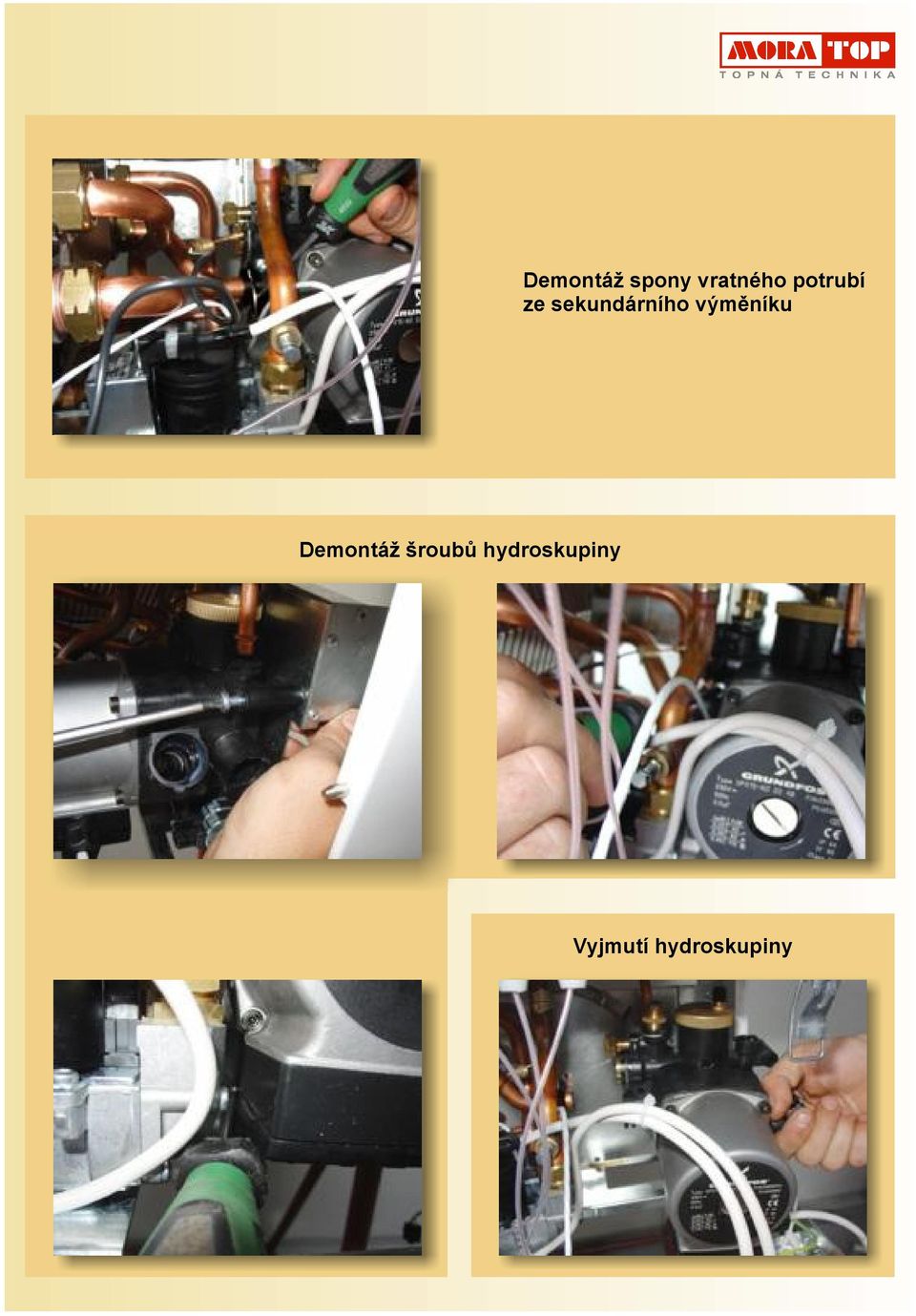

13 Demontáž spony vratného potrubí ze sekundárního výměníku Demontáž šroubů hydroskupiny Vyjmutí hydroskupiny

14 Demontáž primárního výměníku Před výměnou doporučujeme sundat bočnice Odpojení protizámrazové pojistky Odpojení havarijního termostatu Demontáž nosníku průchodek elektrod

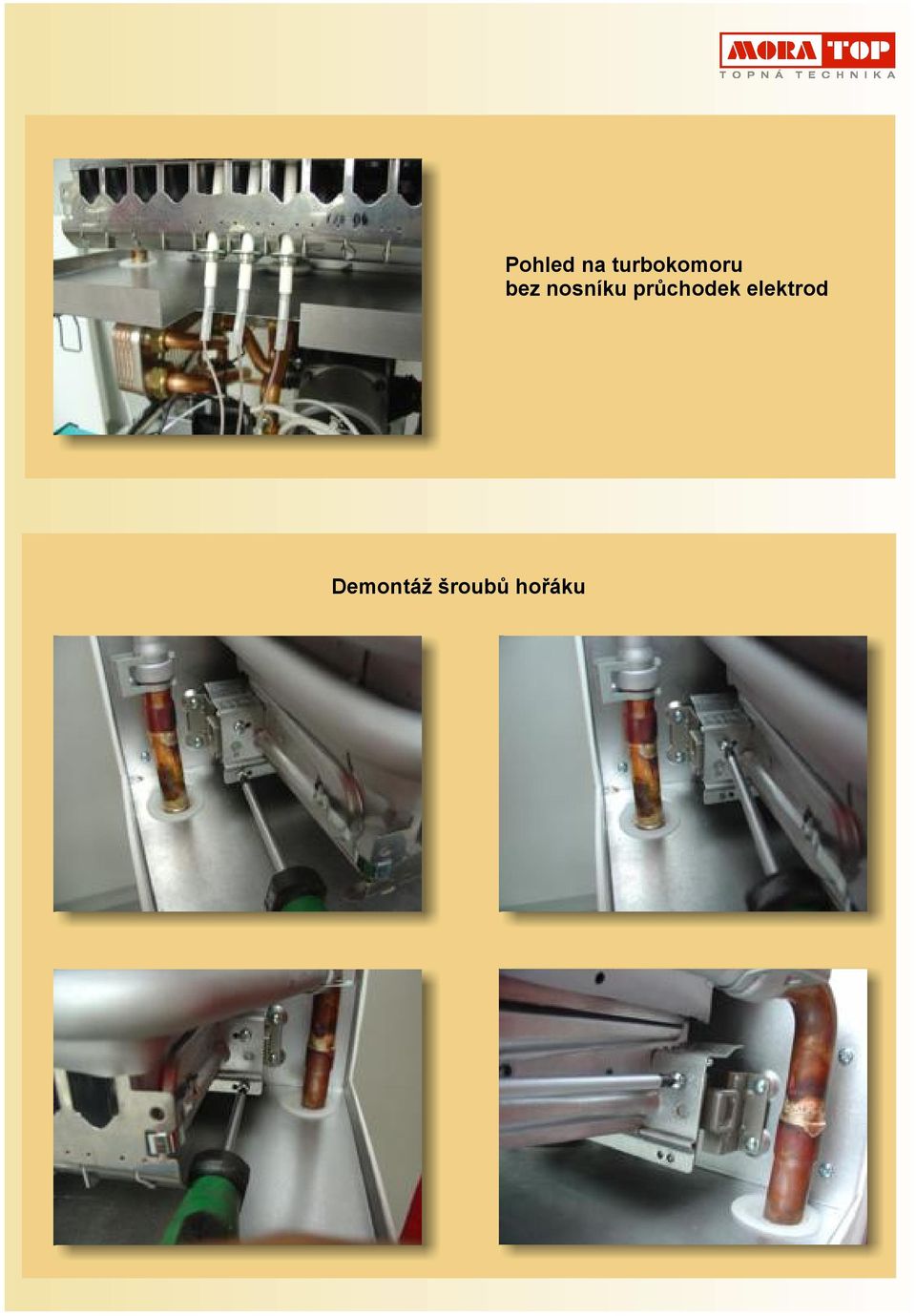

15 Demontáž šroubů hořáku Pohled na turbokomoru bez nosníku průchodek elektrod

16 Odpojení elektrod Vyjmutí hořáku Pohled na rozvodnou lištu stryskami

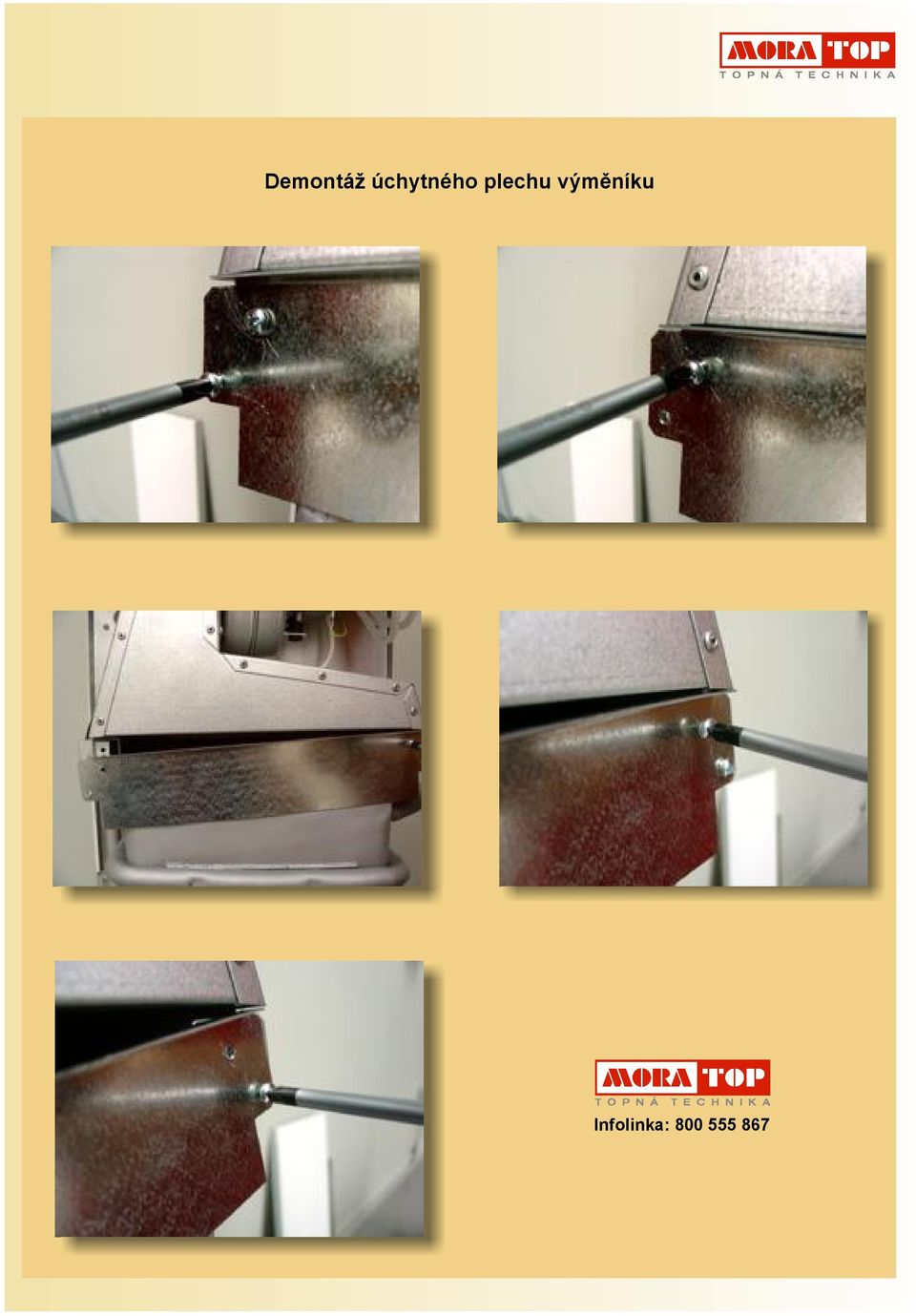

17 Demontáž úchytného plechu výměníku Infolinka:

18 Sejmutí pravé alevé spony výměníku Demontáž matice výstupního potrubí výměníku Vyjmutí výstupního potrubí zvýměníku

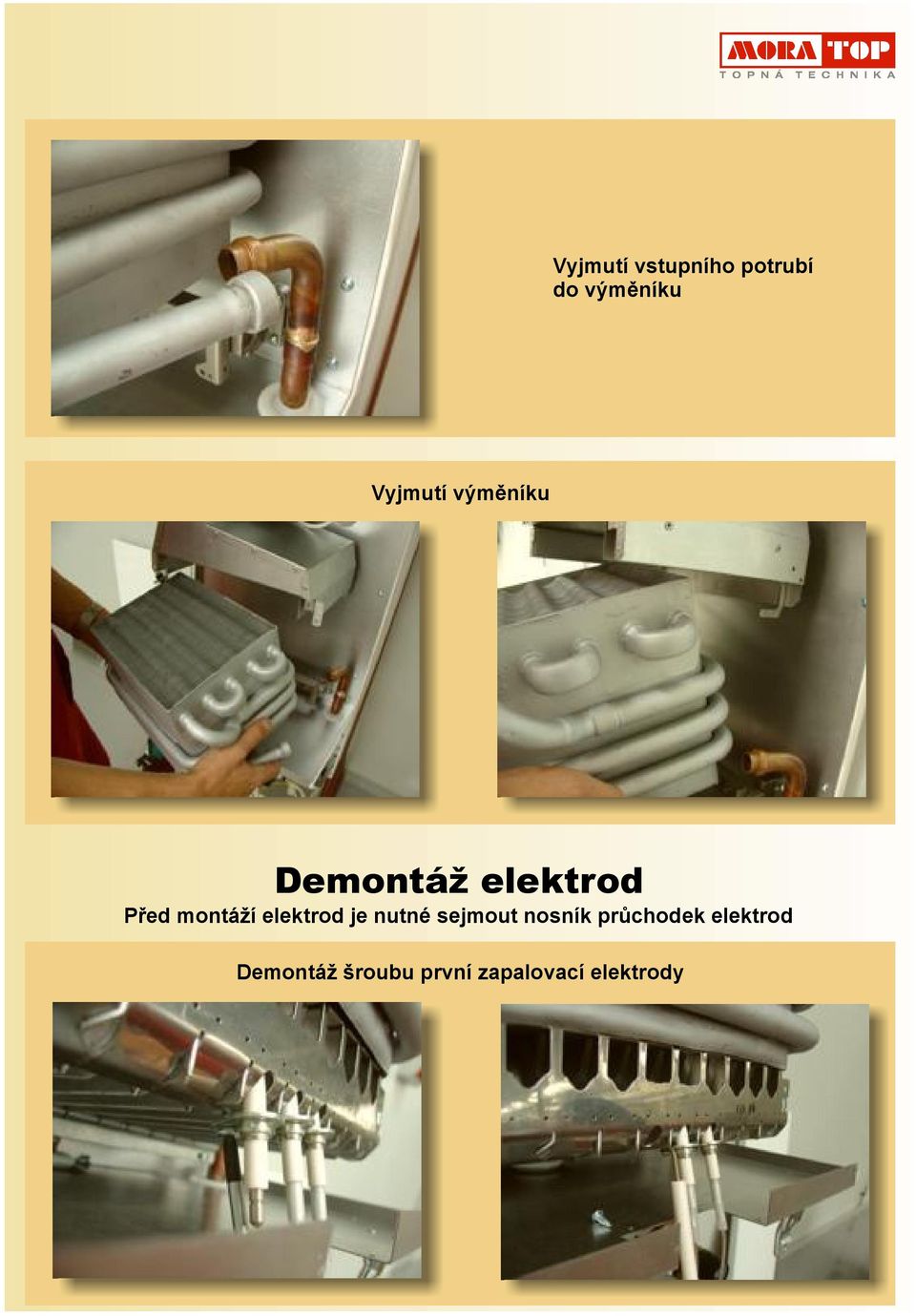

19 Vyjmutí vstupního potrubí do výměníku Vyjmutí výměníku Demontáž elektrod Před montáží elektrod je nutné sejmout nosník průchodek elektrod Demontáž šroubu první zapalovací elektrody

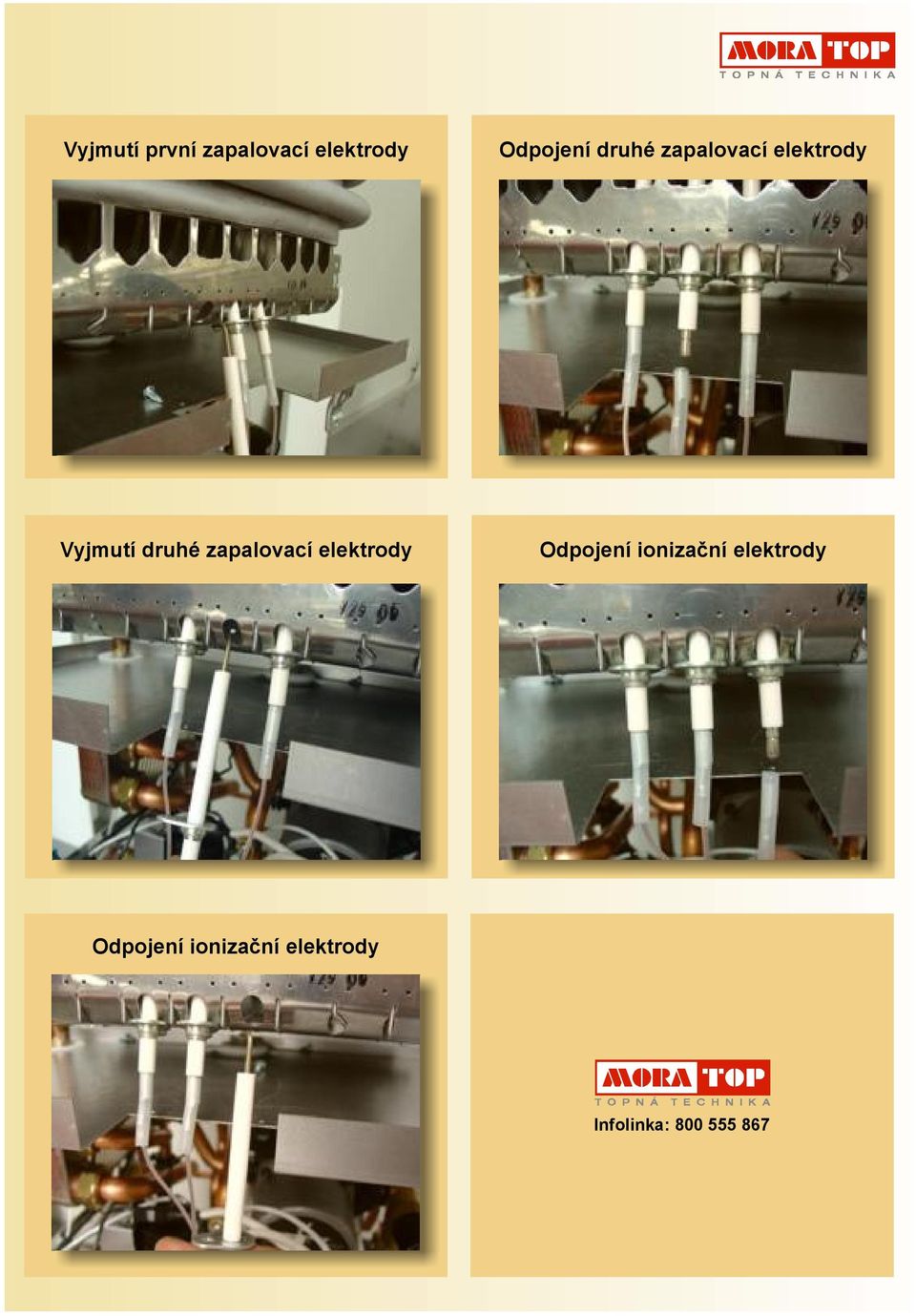

20 Vyjmutí první zapalovací elektrody Odpojení druhé zapalovací elektrody Vyjmutí druhé zapalovací elektrody Odpojení ionizační elektrody Odpojení ionizační elektrody Infolinka:

21 Demontáž protizámrazové pojistky Odpojení protizámrazové pojistky Demontáž protizámrazové pojistky Infolinka:

22 Demontáž havarijního termostatu Odpojení havarijního termostatu Demontáž havarijního termostatu Demontáž sondy teploty atlaku

23 Odpojení vodiče sondy teploty atlaku Odjištění spony sondy teploty atlaku Vyjmutí sondy teploty atlaku Sonda teploty aprůtoku Odpojení vodiče sondy teploty aprůtoku Vyjmutí sondy teploty aprůtoku

24 Demontáž usměrňovacího kusu sondy teploty aprůtoku Demontáž matice výstupního potrubí výměníku SWEP Pohled na demontovanou matici Odjištění usměrňovacího kusu sondy teploty aprůtoku Vyjmutí usměrňovacího kusu sondy teploty aprůtoku Infolinka:

25 Demontáž výměníku SWEP Demontáž přívodního potrubí OV výměníku SWEP Pohled na demontované přívodní potrubí OV výměníku SWEP Demontáž výstupního potrubí TUV výměníku SWEP Pohled na demontované výstupní potrubí TUV výměníku SWEP Odjištění usměrňovacího kusu sondy teploty aprůtoku

26 Vyjmutí usměrňovacího kusu sondy teploty aprůtoku Povolení matice vstupního potrubí na hydrouzlu Povolení matice vstupního potrubí OV výměníku SWEP Pohled na povolenou matici vstupního potrubí OV výměníku SWEP Demontáž matice vstupního potrubí pitné vody

27 Pohled na demontovanou matici vstupního potrubí pitné vody Vyjmutí výměníku SWEP Demontáž manostatu Odpojení kabelů od manostatu

28 Odpojení +hadičky od manostatu Odpojení -hadičky od manostatu Demontáž šroubů manostatu Vyjmutí manostatu

29 Demontáž ventilátoru Před demontáží ventilátoru doporučujeme demontovat manostat Demontáž šroubů ventilátoru Odpojení vodičů od ventilátoru

30 Vyjmutí ventilátoru Infolinka:

31 Demontáž zapalovacího transformátoru Odpojení vysokonapěťových kabelů Demontáž šroubů zapalovacího transformátoru POZOR -hrozí vyvrácení panelu!!! Odpojení napájecích vodičů zapalovacího transformátoru

32 Demontáž expanzní nádoby Vysunutí spony připojovací hadice expanzní nádoby Odpojení expanzní nádoby Demontáž držáku expanzní nádoby POZOR - přizpětné montáži je nutné domáčknout držák co nejvíce kexpanzní nádobě Vyjmutí expanzní nádoby

33 Demontáž motoru čerpadla Demontáž imbusových šroubů motoru čerpadla Vyjmutí motoru čerpadla Infolinka:

34 Montáž elektroskříně plynového kotle PROXIMA na čelní panel Při montáži elektroskříně na čelní panel je pro správnou funkci ovládacích prvků nutné dodržet následující postup. 1. Nasuňte ovládací knoflík pro nastavení teploty TUV do potenciometru TUV na řídicí jednotce tak, aby ryska vyznačená na ovladači směřovala kolmo ke spodní hraně obalu elektroskříně. 2. Poté ovladač teploty TUV vytáhněte zpotenciometru avsuňte do panelu tak, aby se zarážka ovladače překrývala svýztužným žebrem na ovládacím panelu (viz obr.) 3. Nasuňte ovládací knoflík pro nastavení teploty otopné vody do potenciometru otopné vody na řídicí jednotce tak, aby ryska vyznačená na ovladači směřovala kolmo ke spodní hraně obalu elektroskříně.

35 4. Ovladač teploty otopné vody vytáhněte zpotenciometru avsuňte do panelu tak, aby se doraz ovladače překrýval svýztužným žebrem na ovládacím panelu (viz obr.) 5. Nasuňte ovládací knoflík do hlavního vypínače aotočte jej do polohy Zasuňte ovládací knoflík do otvoru vovládacím panelu tak, aby byla zarážka ovládacího knoflíku opřená odoraz polohy 0 na ovládacím panelu. 7. Sesaďte elektro skříň sovládacím panelem. 8. Po sesazení zkontrolujte funkci ovládacích knoflíků. 9. Upevněte elektro skříň šesti samořeznými šrouby.
