HWg-Tg11 První kroky pro vzdálený dohled a logování přes GSM/GPRS

Transkript

1 HWg-Tg11 Manual HWg-Tg11 Manuál HWg-Tg11 První kroky pro vzdálený dohled a logování přes GSM/GPRS Popis zařízení Konektor napájení - RJ12 konektor Indikátory stavu zařízení Červená, Zelená, Žlutá dioda Konektor antény Připojte externí GSM anténu nebo dodanou anténu pro vnitřní použití. RS-232 rozhraní Připojte dodané teplotní čidlo nebo konfigurujte TG11 pomocí dodaného kabelu. Vložte vaši GSM SIM kartu Použijte SIM kartu s deaktivovaným ověřováním PIN kódu Indikátory stavu Zelená blikající LED dioda signalizuje zpracování dat, napájení v pořádku Červená svíticí LED dioda senzor v poplachovém stavu nebo odpojen. Žlutá blikající LED dioda signalizuje GPRS nebo SMS přenos. o 2x bliknutí žlutá LED SMS odeslána o 3x bliknutí žlutá LED Chyba odeslání SMS Balení Hwg-Tg11 obsahuje: Jednotku Hwg-Tg11 Temp-232 Outdoor 3m čidlo teploty Napájecí adaptér 12V Tento tištěný manuál CD s dokumentací, manuálem a Software

2 Technické parametry Communication + Interface GPRS Class 10 Quad band (850/900 MHz & 1800/1900 MHz) + Supported protocols TCP/IP (SMTP, NTP), SMS commands + Antenna FME male coaxial jack 50Ω + Alert events Ring-out / SMS / over GPRS + Logfile events with logfile attachment over GPRS Temperature probe + Measured temperature -30 C C + Resolution 2 decimal digits + Probe 3m silicon cable, stainless steel probe coverage Device + Power D-sub 9-pin male connector (DB9M) + Dimensions 77 x 67 x 26 [mm] + Weight 90g (modem unit) / 430g (complete delivery) + Not used Mini USB connector with audio interface + Modem conditions C / % RH + Probe interface RS-232 DB9F - D-sub 9-pin female connector + Configuration Over probe serial port - Win application "Hwg-Tg11 Config" LED Status indicators + POWER Green blinking Power OK + DATA Green blinking Data processing + GPRS / SMS Yellow blinking GPRS or SMS transmission 2x Yellow blink SMS transmission OK 3x Yellow blink SMS transmission error + SENSOR Red lit Sensor in alarm state or disconnected + CONFIGURATION Red and Yellow lit device connected to PC in setup mode Physical parameters + Supply voltage 12V / 1A + Dimensions 77 x 67 x 26 [mm] + Weight 90g (modem unit) / 430g (complete delivery)

3 Napájení RJ12 pin Description 1 Positive Power Input 2 Analogue Input 3 Active high control line 4 Positive edge triggered signal 5 NC (not connected) 6 Negative (ground) Power Input Mechanické rozměry 55,4 45,2 67 ø3,417 77

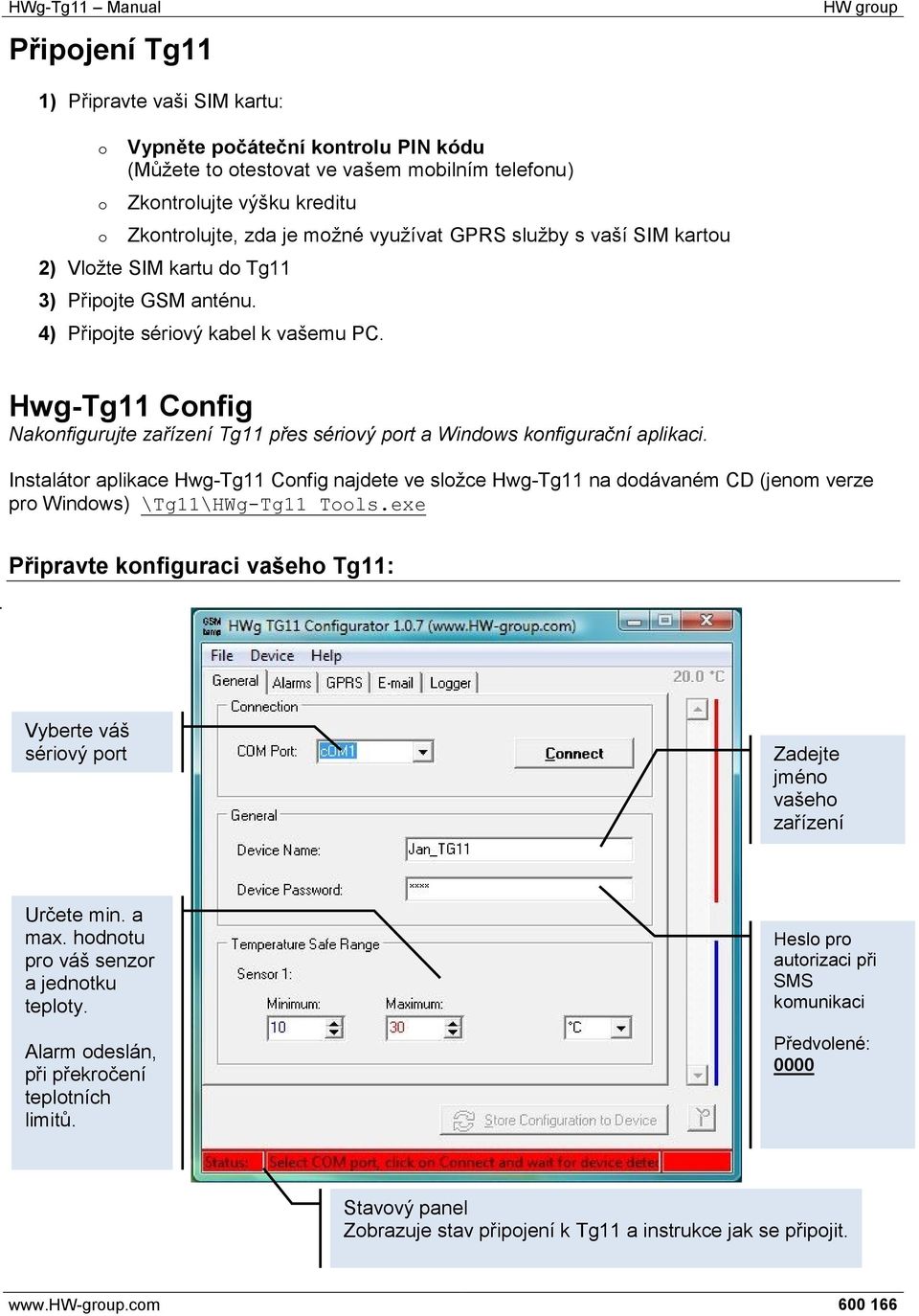

4 HWg-Tg11 Manual Připojení Tg11 1) Připravte vaši SIM kartu: o o o Vypněte počáteční kontrolu PIN kódu (Můžete to otestovat ve vašem mobilním telefonu) Zkontrolujte výšku kreditu Zkontrolujte, zda je možné využívat GPRS služby s vaší SIM kartou 2) Vložte SIM kartu do Tg11 3) Připojte GSM anténu. 4) Připojte sériový kabel k vašemu PC. Hwg-Tg11 Config Nakonfigurujte zařízení Tg11 přes sériový port a Windows konfigurační aplikaci. Instalátor aplikace Hwg-Tg11 Config najdete ve složce Hwg-Tg11 na dodávaném CD (jenom verze pro Windows) \Tg11\HWg-Tg11 Tools.exe Připravte konfiguraci vašeho Tg11: Vyberte váš sériový port Zadejte jméno vašeho zařízení Určete min. a max. hodnotu pro váš senzor a jednotku teploty. Alarm odeslán, při překročení teplotních limitů. Heslo pro autorizaci při SMS komunikaci Předvolené: 0000 Stavový panel Zobrazuje stav připojení k Tg11 a instrukce jak se připojit.

5 Parametry Alarmu Prozvánět 10 sekund poplachové tel. číslo při zahájení poplachu (po odeslání SMS). Poslat SMS upozornění na skončení poplachu. Informovat pomocí SMS uživatele na Poplachové číslo, když časová NTP synchronizace po startu selhala. (Nefunguje GPRS spojení) Vyžádat stavovou SMS jenom provoláním z poplachového čísla. (není třeba odesílat SMS s dotazem na stav). Poplachová SMS bude zaslána na tato čísla. SMS může být zaslána na 2 různá čísla. Poplachový bude zaslán na tyto adresy (TO a CC) Posílat opakované upozornění na poplach během stavu poplach s definovanou periodou.

6 GPRS parametry Povolit GPRS GSM Operátor Ponechte předvolenou hodnotu 512, když GPRS nefunguje, zeptejte se vašeho operátora na podrobnosti. Vyberte připravený profil operátora. Obsahuje APN, nastavení SMTP atd.. Vyplňte APN parametry, ty vám poskytne váš operátor. Časový posun vůči GMT Použijte jakýkoli NTP server Pro zjednodušení konfigurace můžete použít profil GSM operátora z předdefinovaného seznamu. Na požádání doplníme parametry také Vašeho operátora (APN, SMTP, GPRS Packet Size atd..). - CZ Vodafone (Vodafone karta) - CZ Vodafone - CZ T-Mobile - CZ TelefonicaO2 GSM Operátor

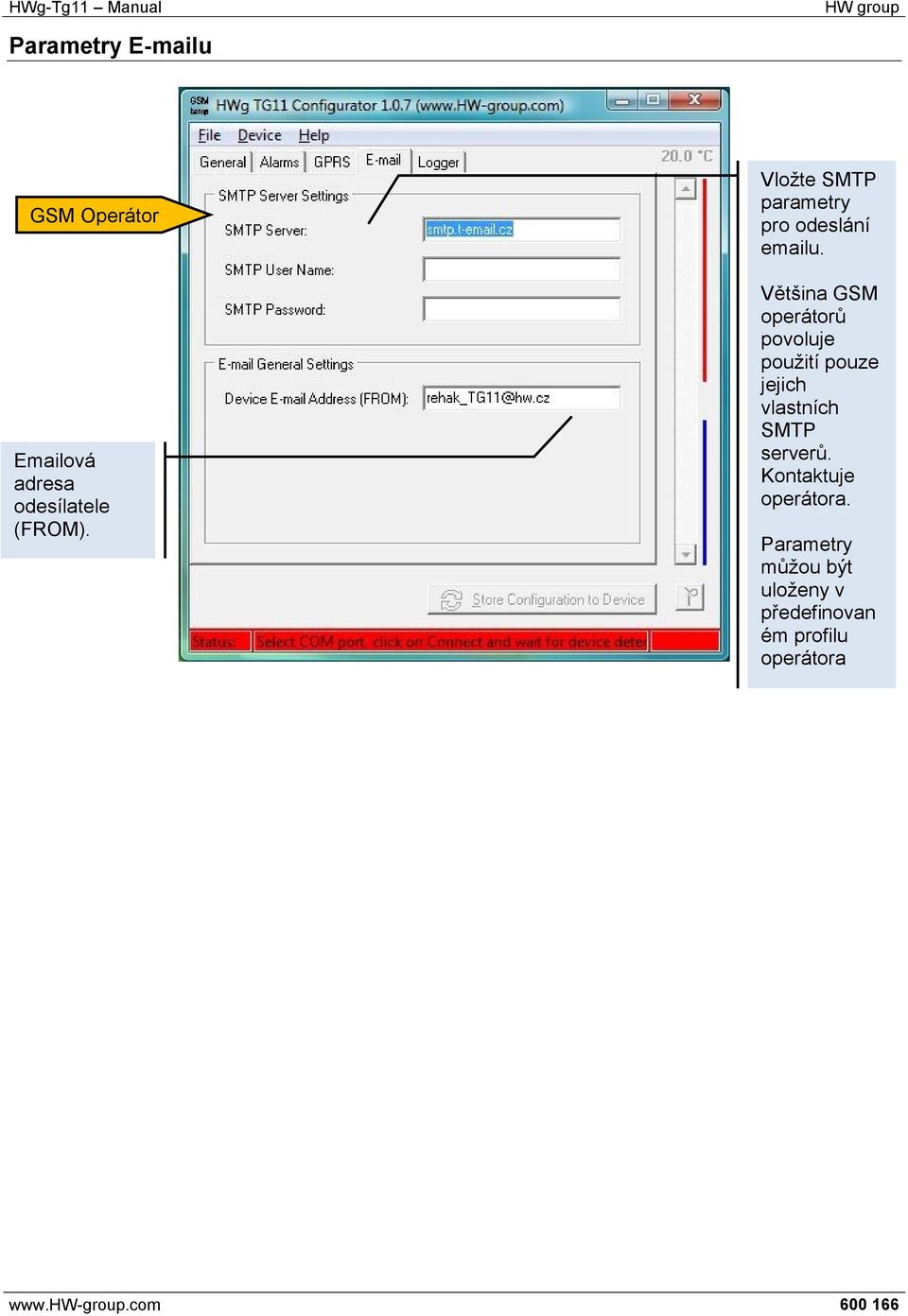

7 Parametry u GSM Operátor ová adresa odesílatele (FROM). Vložte SMTP parametry pro odeslání u. Většina GSM operátorů povoluje použití pouze jejich vlastních SMTP serverů. Kontaktuje operátora. Parametry můžou být uloženy v předefinovan ém profilu operátora

8 Parametry loggeru Jak často je aktuální hodnota ukládaná do logu. Zakázání periodického zasílání logu když je Tg11 mimo domácí GSM síť. Poznámka: Znovu povolit zasílání logu lze kdykoli také pomoci SMS příkazu. Jak často je zasílán log se všemi uloženými hodnotami. ová adresa příjemce logu. (TO)

9 Nahrání konfigurace do Tg11 1) Zkontrolujte, zda je sériový kabel připojen z PC do Tg11 a klikněte na tlačítko Connect. Stavový řádek zežloutne a program čeká na detekci zařízení. 2) Připojte napájecí adaptér a zapněte napájení. Zelená LED dioda začne blikat a potom, co startování zařízení dokončeno, se rozsvítí červená a žlutá LED dioda. Stavový řádek aplikace Config zezelená a zařízení je připraveno nahrát konfiguraci. Tento proces může trvat přibližně 3 minuty. 3) Klikněte na tlačítko Store Configuration to Device a spusťte nahrávaní konfigurace. 4) Počkejte přibližně 1 minutu dokud Config nahraje konfiguraci do zařízení Tg11. 5) Konfigurace je zaktualizována a zařízení Tg11 je restartováno. Restart zařízení může trvat přibližně 3 minuty. Když je zařízení připraveno můžete začít první test.

10 Testování nakonfigurovaného Tg11 zařízení Nakonfigurované zařízení můžete otestovat: Připojené k PC pomocí aplikace Hwg-Tg11 Config S připojeným teplotním senzorem. Test pomocí aplikace Hwg-Tg11 Config Když je zařízení Tg11 zapnuto a připojené k PC PC, můžete simulovat teplotní čidlo tímto posuvníkem. Tímto způsobem můžete jednoduše otestovat všechny reakce na Alarmový stav. Zapnout simulaci teplotního čidla. Test s připojeným teplotním senzorem 1) Připojte teplotní senzor Temp-232 do sériového portu na Tg11. 2) Počkejte přibližně 3 minuty po startu. Potom dejte teplotní senzor do horké vody nebo použijte zapalovač ke zvýšení teploty nad maximální limit. Červená LED dioda bliká a po 30 sekundách obdržíte SMS. 3) Nejprve je zaslána SMS o Alarmové situaci, když zařízení odesílá SMS, žlutá LED dioda dvakrát zabliká. Jako další krok následuje prozvonění na alarmové číslo. Jako poslední je zaslán Alarmový na Alarmovou adresu. Alarmová SMS: FROM: Sensor Temperature reports value 56.0C being above the limit 30.0C. Alarmový FROM: rehak_tg11@hw.cz TO: rehak@hw.cz SUBJECT: Alarm report Sensor Temperature reports value 56.0C being above the limit 30.0C.

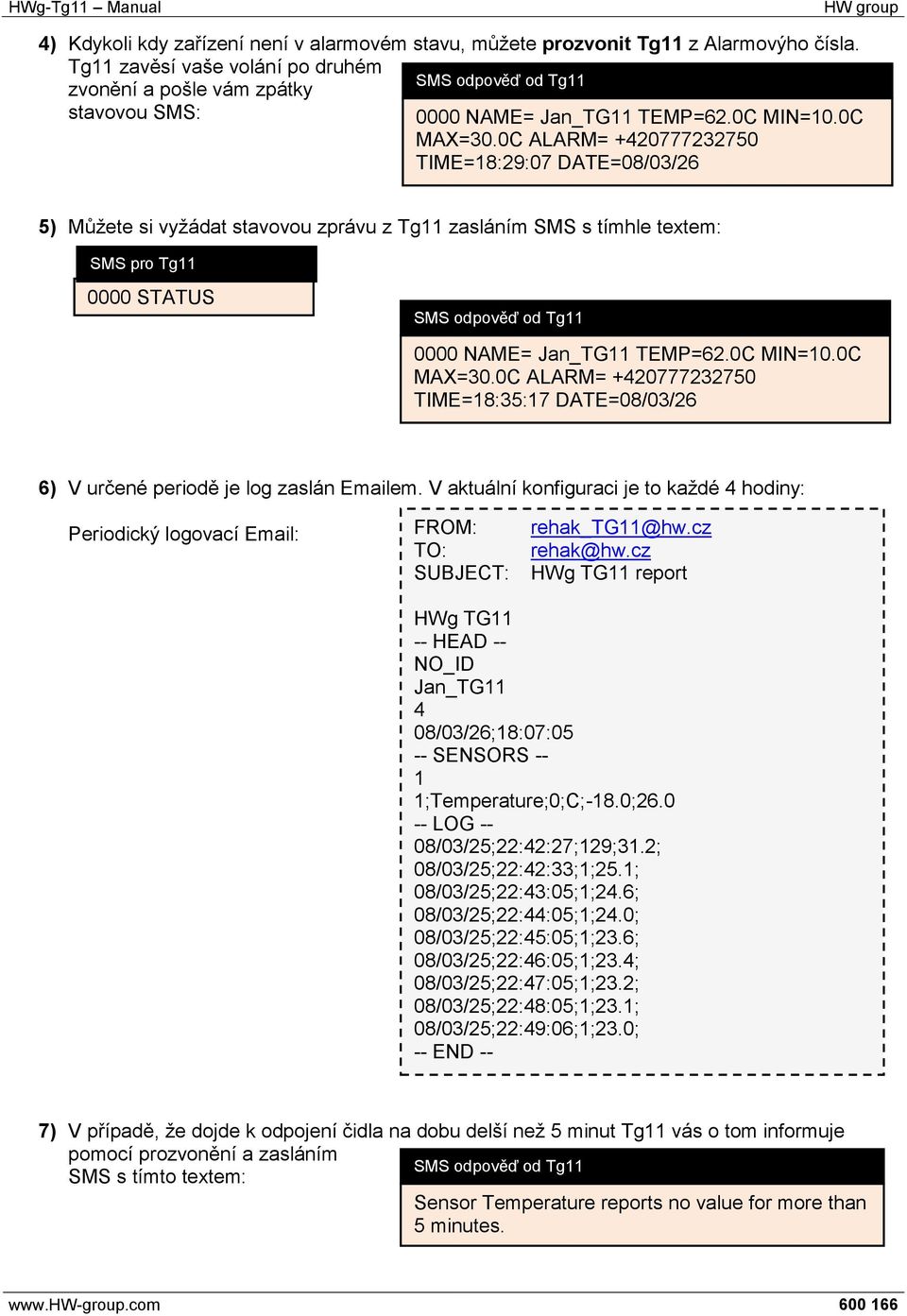

11 4) Kdykoli kdy zařízení není v alarmovém stavu, můžete prozvonit Tg11 z Alarmovýho čísla. Tg11 zavěsí vaše volání po druhém SMS odpověď od Tg11 zvonění a pošle vám zpátky stavovou SMS: 0000 NAME= Jan_TG11 TEMP=62.0C MIN=10.0C MAX=30.0C ALARM= TIME=18:29:07 DATE=08/03/26 5) Můžete si vyžádat stavovou zprávu z Tg11 zasláním SMS s tímhle textem: SMS pro Tg STATUS SMS odpověď od Tg NAME= Jan_TG11 TEMP=62.0C MIN=10.0C MAX=30.0C ALARM= TIME=18:35:17 DATE=08/03/26 6) V určené periodě je log zaslán em. V aktuální konfiguraci je to každé 4 hodiny: Periodický logovací FROM: TO: SUBJECT: rehak_tg11@hw.cz rehak@hw.cz HWg TG11 report HWg TG11 -- HEAD -- NO_ID Jan_TG /03/26;18:07:05 -- SENSORS ;Temperature;0;C;-18.0; LOG -- 08/03/25;22:42:27;129;31.2; 08/03/25;22:42:33;1;25.1; 08/03/25;22:43:05;1;24.6; 08/03/25;22:44:05;1;24.0; 08/03/25;22:45:05;1;23.6; 08/03/25;22:46:05;1;23.4; 08/03/25;22:47:05;1;23.2; 08/03/25;22:48:05;1;23.1; 08/03/25;22:49:06;1;23.0; -- END -- 7) V případě, že dojde k odpojení čidla na dobu delší než 5 minut Tg11 vás o tom informuje pomocí prozvonění a zasláním SMS odpověď od Tg11 SMS s tímto textem: Sensor Temperature reports no value for more than 5 minutes.

12 SMS příkazy Tg11 lze nakonfigurovat i bez připojení k PC a to pomocí SMS příkazů. Formát SMS zprav Zprávy zasílané na číslo SIM karty vložené do Tg11 musí respektovat: SMS musí obsahovat správné heslo SMS musí být ve správném formátu Příklad správné podoby SMS příkazu pro dotaz na status Tg11: SMS pro Tg STATUS Když je přijata SMS s nesprávným heslem nebo ve špatném formátu Tg11 vás na toto upozorní pomocí SMS. Když je SMS v pořádku, příkaz je bez upozornění vykonán. Do jedné SMS můžete zadat i více příkazů. Hodnoty obsahující mezery musí být v uvozovkách, aby nebyly považovány za 2 samostatné příkazy. Poznámka: Když skončíte s konfigurací, zařízení musí být restartováno. To můžete vykonat pomocí SMS příkazu REBOOT. Všeobecná nastavení pomocí SMS MODULENAME PASSWORD MIN MAX - Jméno zařízení - heslo jedno slovo bez mezer (např. PASSWORD=1234) - Nastavení minimální hodnoty teploty (vždy musí obsahovat jednotku) (např. MIN=5C) - Nastavení maximální hodnoty teploty (vždy musí obsahovat jednotku) (např. MAX=5C) TEMPERATURE_UNITS - Nastavení jednotky teploty. Použít můžete C Celsius, F Fahrenheit, K- Kelvin

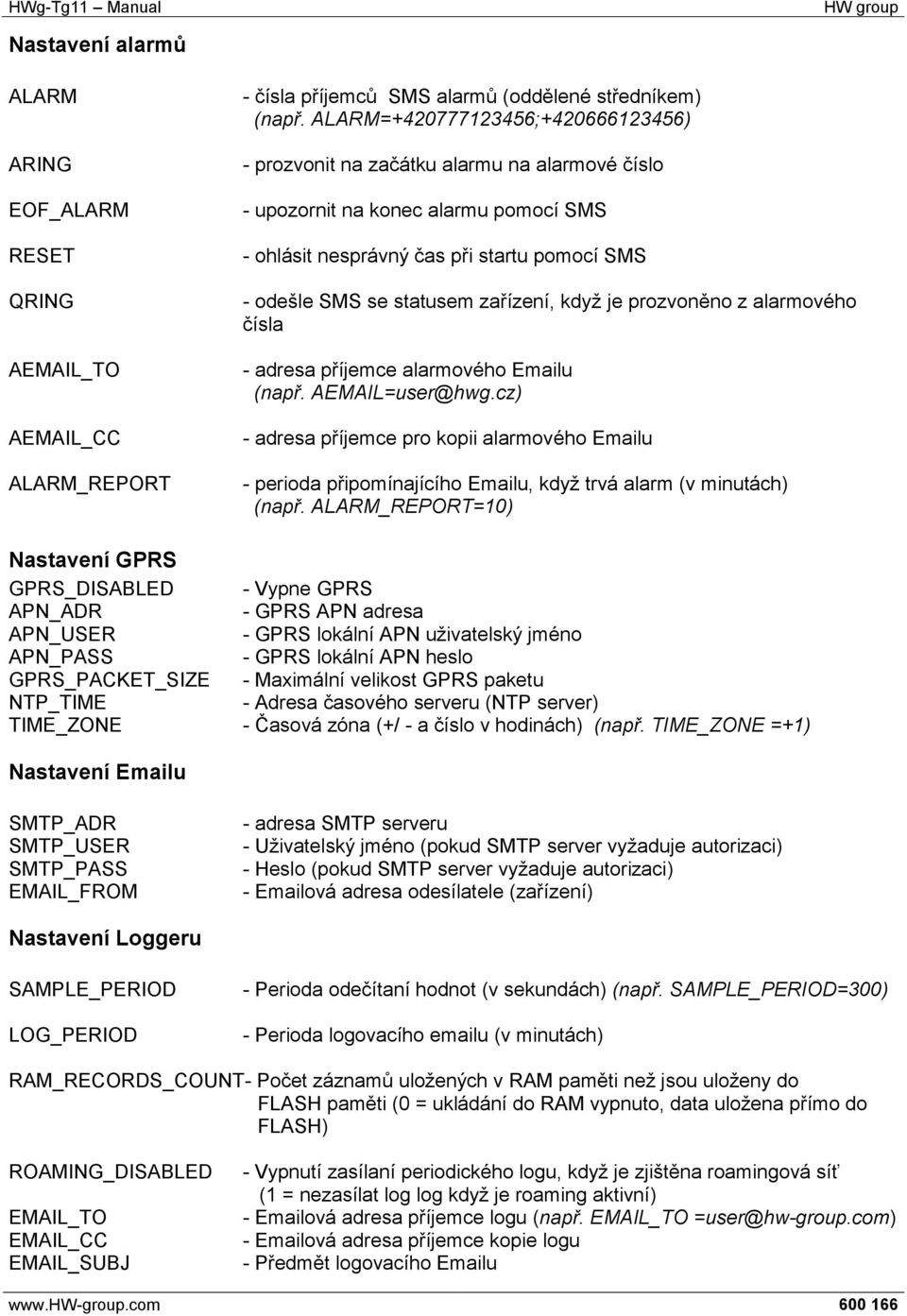

13 Nastavení alarmů ALARM ARING EOF_ALARM RESET QRING A _TO A _CC ALARM_REPORT - čísla příjemců SMS alarmů (oddělené středníkem) (např. ALARM= ; ) - prozvonit na začátku alarmu na alarmové číslo - upozornit na konec alarmu pomocí SMS - ohlásit nesprávný čas při startu pomocí SMS - odešle SMS se statusem zařízení, když je prozvoněno z alarmového čísla - adresa příjemce alarmového u (např. A =user@hwg.cz) - adresa příjemce pro kopii alarmového u - perioda připomínajícího u, když trvá alarm (v minutách) (např. ALARM_REPORT=10) Nastavení GPRS GPRS_DISABLED - Vypne GPRS APN_ADR - GPRS APN adresa APN_USER - GPRS lokální APN uživatelský jméno APN_PASS - GPRS lokální APN heslo GPRS_PACKET_SIZE - Maximální velikost GPRS paketu NTP_TIME - Adresa časového serveru (NTP server) TIME_ZONE - Časová zóna (+/ - a číslo v hodinách) (např. TIME_ZONE =+1) Nastavení u SMTP_ADR SMTP_USER SMTP_PASS _FROM - adresa SMTP serveru - Uživatelský jméno (pokud SMTP server vyžaduje autorizaci) - Heslo (pokud SMTP server vyžaduje autorizaci) - ová adresa odesílatele (zařízení) Nastavení Loggeru SAMPLE_PERIOD LOG_PERIOD - Perioda odečítaní hodnot (v sekundách) (např. SAMPLE_PERIOD=300) - Perioda logovacího u (v minutách) RAM_RECORDS_COUNT- Počet záznamů uložených v RAM paměti než jsou uloženy do FLASH paměti (0 = ukládání do RAM vypnuto, data uložena přímo do FLASH) ROAMING_DISABLED _TO _CC _SUBJ - Vypnutí zasílaní periodického logu, když je zjištěna roamingová síť (1 = nezasílat log log když je roaming aktivní) - ová adresa příjemce logu (např. _TO =user@hw-group.com) - ová adresa příjemce kopie logu - Předmět logovacího u

14 Další příkazy STATUS INIT REBOOT TIME, DATE SEND_CONF - Zařízení zašle SMS s informací o svém stavu. - Zařízení co nejdříve odešle log pomocí u - Restartovat zařízení - Nastavit čas a datum ve formátech HH:MM:SS a YY/MM/DD, (např. TIME=02:10:00 DATE=08/08/17) - Zařízení odešle celou konfiguraci em na přednastavené adresy příjemců SEND_CONF="user@domain" - Zařízení odešle celou konfiguraci na ovou adresu "user@domain" Firmware update 1) Připojte Tg11 k PC sériovým kabelem. 2) Stáhněte si nejnovější verzi firmware pro zařízení Tg11 z webu ( ) a uložte ho na místní disk. 3) Spusťte program HWg_Tg11_FW_Uploader. Program najdete na dodávaném CD (\Tg11 ) 4) Nastavte, na kterém sériovém portu je připojeno zařízení Tg11 5) Klikněte na tlačítko Browse a najdete stažený firmware 6) Klikněte na tlačítko Upload FW into the Device 7) Objeví se okno s upozorněním. 8) Odpojte napájení z Tg11. 9) Potvrďte okno stlačením tlačítka Ok 10) Do 5 sekund připojte napájení do Tg11. 11) Počkejte, než je firmware nahrán do zařízení. 12) Potvrďte okno stlačením tlačítka Ok 13) Firmware je úspěšně nahrán.
