1 TECHNICKÁ ZPRÁVA k realizačnímu projektu Oprava areálu KČT v Přešticích Návrh opravy areálu KČT a objektu loděnice, Přeštice IDENTIFIKAČNÍ ÚDAJE investor : stavba : MĚSTO PŘEŠTICE Masarykovo náměstí Přeštice Oprava areálu KČT v Přešticích charakter stavby: přestavba a úprava pozemky : k.ú. Přeštice p.p.č. 711/3 - ostatní plocha k.ú. Přeštice p.p.č. 711/2 - ostatní plocha k.ú. Přeštice p.p.č manipulační plocha (budoucí členění k.ú. Přeštice p.p.č ostatní plocha k.ú. Přeštice p.p.č. 706/1 - ostatní plocha k.ú. Přeštice p.p.č. 711/2 - ostatní plocha) pozemky sousední: k.ú. Přeštice p.p.č. 708/21, 708/22, 1302/2, 703/1, 1302, 1325/2 (budoucí členění 705/2, 711/1, 713, 710, 1325/2) projektant : ARCHITEKTONICKÝ ATELIER ŠNEBERK Ing.arch. Petr Šneberk Suvorovova , Plzeň Sídlo atelieru: Klatovská , Plzeň Zodpovědný projektant: Ing. arch. Jarmila Očenášková autorizace ČKA 1194 Jiráskova 270, Starý Plzenec 1

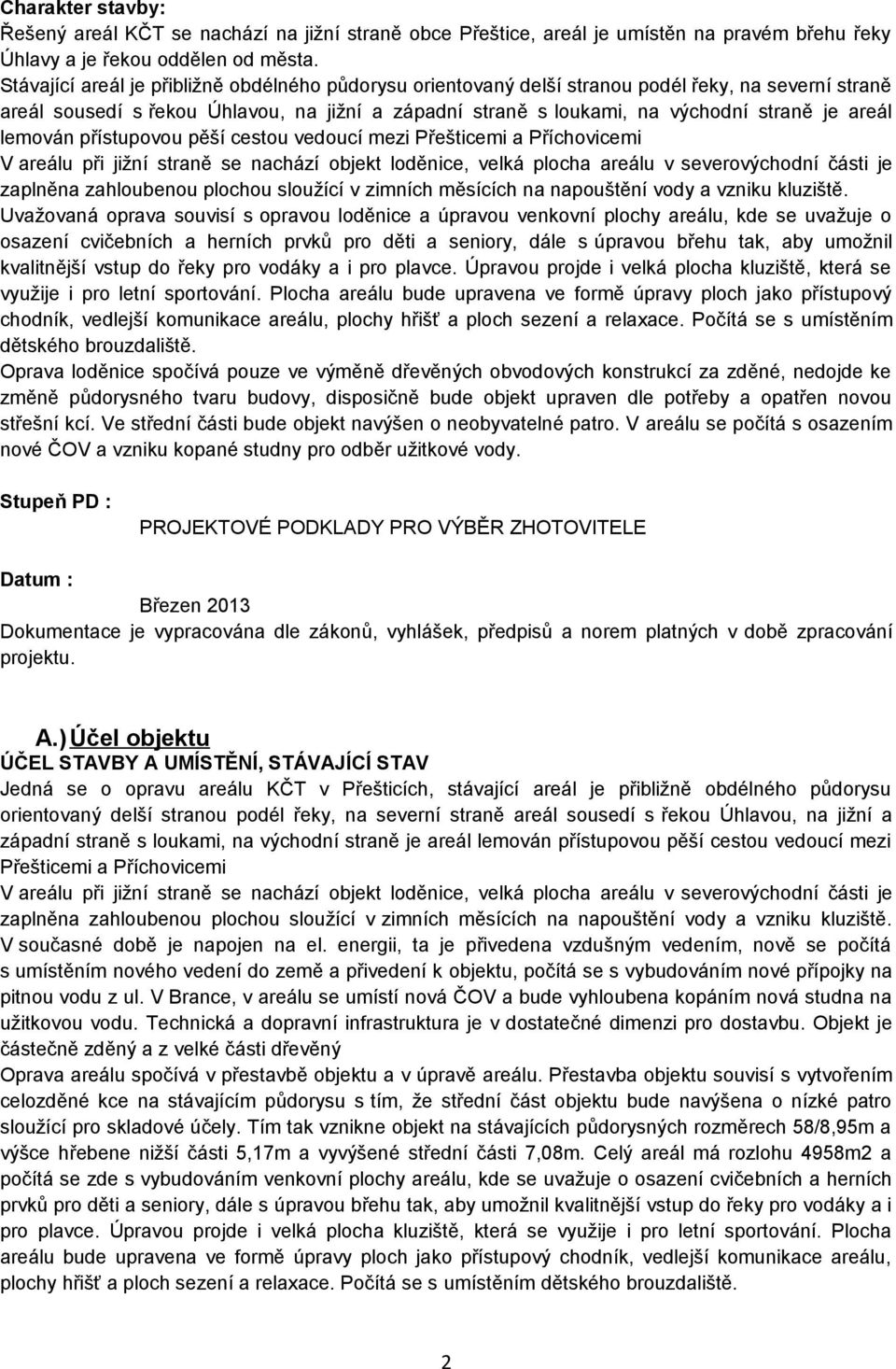

2 Charakter stavby: Řešený areál KČT se nachází na jižní straně obce Přeštice, areál je umístěn na pravém břehu řeky Úhlavy a je řekou oddělen od města. Stávající areál je přibližně obdélného půdorysu orientovaný delší stranou podél řeky, na severní straně areál sousedí s řekou Úhlavou, na jižní a západní straně s loukami, na východní straně je areál lemován přístupovou pěší cestou vedoucí mezi Přešticemi a Příchovicemi V areálu při jižní straně se nachází objekt loděnice, velká plocha areálu v severovýchodní části je zaplněna zahloubenou plochou sloužící v zimních měsících na napouštění vody a vzniku kluziště. Uvažovaná oprava souvisí s opravou loděnice a úpravou venkovní plochy areálu, kde se uvažuje o osazení cvičebních a herních prvků pro děti a seniory, dále s úpravou břehu tak, aby umožnil kvalitnější vstup do řeky pro vodáky a i pro plavce. Úpravou projde i velká plocha kluziště, která se využije i pro letní sportování. Plocha areálu bude upravena ve formě úpravy ploch jako přístupový chodník, vedlejší komunikace areálu, plochy hřišť a ploch sezení a relaxace. Počítá se s umístěním dětského brouzdaliště. Oprava loděnice spočívá pouze ve výměně dřevěných obvodových konstrukcí za zděné, nedojde ke změně půdorysného tvaru budovy, disposičně bude objekt upraven dle potřeby a opatřen novou střešní kcí. Ve střední části bude objekt navýšen o neobyvatelné patro. V areálu se počítá s osazením nové ČOV a vzniku kopané studny pro odběr užitkové vody. Stupeň PD : PROJEKTOVÉ PODKLADY PRO VÝBĚR ZHOTOVITELE Datum : Březen 2013 Dokumentace je vypracována dle zákonů, vyhlášek, předpisů a norem platných v době zpracování projektu. A.) Účel objektu ÚČEL STAVBY A UMÍSTĚNÍ, STÁVAJÍCÍ STAV Jedná se o opravu areálu KČT v Přešticích, stávající areál je přibližně obdélného půdorysu orientovaný delší stranou podél řeky, na severní straně areál sousedí s řekou Úhlavou, na jižní a západní straně s loukami, na východní straně je areál lemován přístupovou pěší cestou vedoucí mezi Přešticemi a Příchovicemi V areálu při jižní straně se nachází objekt loděnice, velká plocha areálu v severovýchodní části je zaplněna zahloubenou plochou sloužící v zimních měsících na napouštění vody a vzniku kluziště. V současné době je napojen na el. energii, ta je přivedena vzdušným vedením, nově se počítá s umístěním nového vedení do země a přivedení k objektu, počítá se s vybudováním nové přípojky na pitnou vodu z ul. V Brance, v areálu se umístí nová ČOV a bude vyhloubena kopáním nová studna na užitkovou vodu. Technická a dopravní infrastruktura je v dostatečné dimenzi pro dostavbu. Objekt je částečně zděný a z velké části dřevěný Oprava areálu spočívá v přestavbě objektu a v úpravě areálu. Přestavba objektu souvisí s vytvořením celozděné kce na stávajícím půdorysu s tím, že střední část objektu bude navýšena o nízké patro sloužící pro skladové účely. Tím tak vznikne objekt na stávajících půdorysných rozměrech 58/8,95m a výšce hřebene nižší části 5,17m a vyvýšené střední části 7,08m. Celý areál má rozlohu 4958m2 a počítá se zde s vybudováním venkovní plochy areálu, kde se uvažuje o osazení cvičebních a herních prvků pro děti a seniory, dále s úpravou břehu tak, aby umožnil kvalitnější vstup do řeky pro vodáky a i pro plavce. Úpravou projde i velká plocha kluziště, která se využije i pro letní sportování. Plocha areálu bude upravena ve formě úpravy ploch jako přístupový chodník, vedlejší komunikace areálu, plochy hřišť a ploch sezení a relaxace. Počítá se s umístěním dětského brouzdaliště. 2

3 Oprava areálu a přestavba objektu je navrhována v prostoru s platným územním plánem. Stávající objekt má půdorysné rozměry 58/8,95mm výška hřebene stávajícího objektu je 4,5m. Objekt je částečně zděný a z velké části dřevěný a to ve střední části, přístavek na východní straně je ocelový. Střešní kce je z dřevěných příhradových vazníků, krytina je z azbestových zvlněných pásů Oprava areálu je navržena dle platného územního plánu a plně respektuje regulativy stanovené územním plánem a platné hygienické limity. B) Zásady architektonického, funkčního, dispozičního a výtvarného řešení a řešení vegetačních úprav okolí objektu Řešený areál KČT se nachází na jižní straně obce Přeštice, areál je umístěn na pravém břehu řeky Úhlavy a je řekou oddělen od města. Stávající areál je přibližně obdélného půdorysu o rozměrech cca 50/110 m orientovaný delší stranou podél řeky, na severní straně areál sousedí s řekou Úhlavou, na jižní a západní straně s loukami, na východní straně je areál lemován přístupovou pěší cestou vedoucí mezi Přešticemi a Příchovicemi V areálu při jižní straně se nachází objekt loděnice, velká plocha areálu v severovýchodní části je zaplněna zahloubenou plochou sloužící v zimních měsících na napouštění vody a vzniku kluziště. Vstup do areálu je veden ze zmíněné přístupové komunikace pro pěší, po této komunikaci je též umožněn přístup / příjezd pro zásobování či dopravu objemnějších předmětů do areálu a to ze směru od Příchovic. Oprava areálu nevyžaduje žádné urbanistické změny, zcela jsou zachovány současné podmínky. V rámci areálu dojde k úpravě ploch a jejich materiálovému řešení, tedy dle výkresové dokumentace budou řešeny plochy s bet.zámkovou dlažbou, plochy zpevněné a s pískovým posypem (plochy hřišť s hracími prvky a senior prvky), plochy s bet.dlažbou a plochy zatravněné. Přestavba objektu loděnice vychází z výtvarného principu lodě parníku, kdy byla od počátku snaha objekt řešit tak, aby již samotné jeho ztvárnění navozovalo pocit lodě vodního stroje, a to za pomocí výtvarných prvků odpovídajícím soudobé architektuře. Objekt bude v místech současných dřevěných kcí vyzděn, bude opatřen novými otvory, jak okenními, tak dveřními, umístění odpovídající dispozičnímu řešení. Objekt bude opatřen dřevěným obložením ve formě venkovních lamel, které symbolizují kýl lodi, nad obložením se nachází malá podélná okna odkazující na okenní otvory lodi. Samotný tvar domu převýšená střední část a podlouhlá hmota jsou odkazem na tvar lodi či parníku. Jak již bylo zmíněno, objekt bude v místech bývalého dř. obvodové kce vyzděn - obvodové zdivo tl.400mm, v místech, kde se nachází sklady lodí bude pro obvodové zdivo užito tvarovek tl. 240mm. Objekt bude přízemní, nepodsklepený, z vnější strany je navrženo dřevěné vodorovné opláštění tl. 20 mm. Stropní konstrukce nad přízemím dvoupodlažní části (nad přízemím části B) bude tvořena keramickým stropem tl. 250 mm. Zastřešení dvou přízemních částí je navrženo dřevěnými sedlovými vazníky, podhled vazníků bude zateplený sádrokartonový, krytina bude plechová na bednění (imitace tašek, plech bude tl. min. 0,4 mm). Zastřešení dvoupodlažní části bude taktéž provedeno ze dřevěných sedlových vazníků s plechovou krytinou a se sádrokartonovým podhledem. Okna, vrata a dveře ve fasádě budou dřevěná, ručně otvíravá, prosklení bude klasické (nikoliv z bezpečnostního skla). Do půdních prostor povedou z přízemí vysouvací schodiště, podlahy budou převážně keramické a betonové. Barevně je objekt řešen tak, že bílá omítka je v kontrastu s přírodní barvou obložení a tmavými rámy oken a dveří. Jedná se o přestavbu přízemního, částečně dvoupodlažního objektu o půdorysných rozměrech cca 58 x 9 m, který bude pohledově rozdělen na tři části, části A a C budou přízemní, středová část B bude dvoupodlažní. V přízemí celého objektu jsou navržené prostory kiosku se zázemím, společenské místnosti, sanitární zázemí, posilovna dvě klubovny vodáků se zádveřím, nad těmito prostory pak 3

4 budou umístěné ve II.NP dva sklady vodáků, dále budou v přízemí umístěné prostory tří skladů lodí, technická místnost a sklad uhlí. Na východní straně je pak navržen dřevěný přístřešek (na půdorysu původního ocelového), tento přístřešek bude dřevěný s opláštěním a bude sloužit pro umístění přípojného vleku, kterým se budou lodě převážet. C) Užitné a zastavěné plochy, obestavěné prostory a orientace Celková plocha řešeného území: 711/ m 2 711/ m m 2 Celkem 4958 m 2 Celková zastavěná plocha objektů: loděnice 520 m 2 brouzdaliště 43 m 2 komunikace 564 m 2 zpevněné plochy hřišť 315 m 2 zeleň 3516 m 2 Celkem 4958 m 2 Podíl ploch z celkové plochy řešeného území: zastavěná plocha 563m 2 11,4 % zpevněné plochy a komunikace 879 m 2 17,7% zeleň 3516 m 2 70,9% celková řešená plocha 100% 4958 m 2 Obestavěný prostor objektu: 2525 m 3 D) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost Všechny navržené nosné konstrukce jsou navrženy straně bezpečnosti tak, aby po dobu předpokládané existence stavby vyhověly požadovanému účelu a odolaly všem zatížením a vlivům, které se mohou běžně vyskytnout při provádění i užívání stavby, a to: a) zřícení stavby nebo její části b) většímu stupni nepřípustného přetvoření c) poškození jiných částí stavby nebo technických zařízení nebo instalovaného vybavení v důsledku většího přetvoření nosné konstrukce d) poškození v případě, kdy je rozsah neúměrný původní příčině Konstrukce jsou navrženy tak, aby nedošlo k zřícení stavby nebo její části. Dimenze navržených zděných konstrukcí, nosníků, překladů a vazníků nepřipustí větší stupeň nepřípustného přetvoření. Neúměrné původní příčiny, které by vedly k nepřípustnému přetvoření, poškození, zřícení stavby nebo její části se nevyskytují. Objekt bude přízemní, nepodsklepený, svislé nosné konstrukce objektu budou masivní zděné tl. 400 mm,místy 240mm, z vnější strany je navrženo dřevěné vodorovné opláštění tl. 20 mm. Stropní konstrukce nad přízemím dvoupodlažní části (nad přízemím části B) bude tvořena keramickým 4

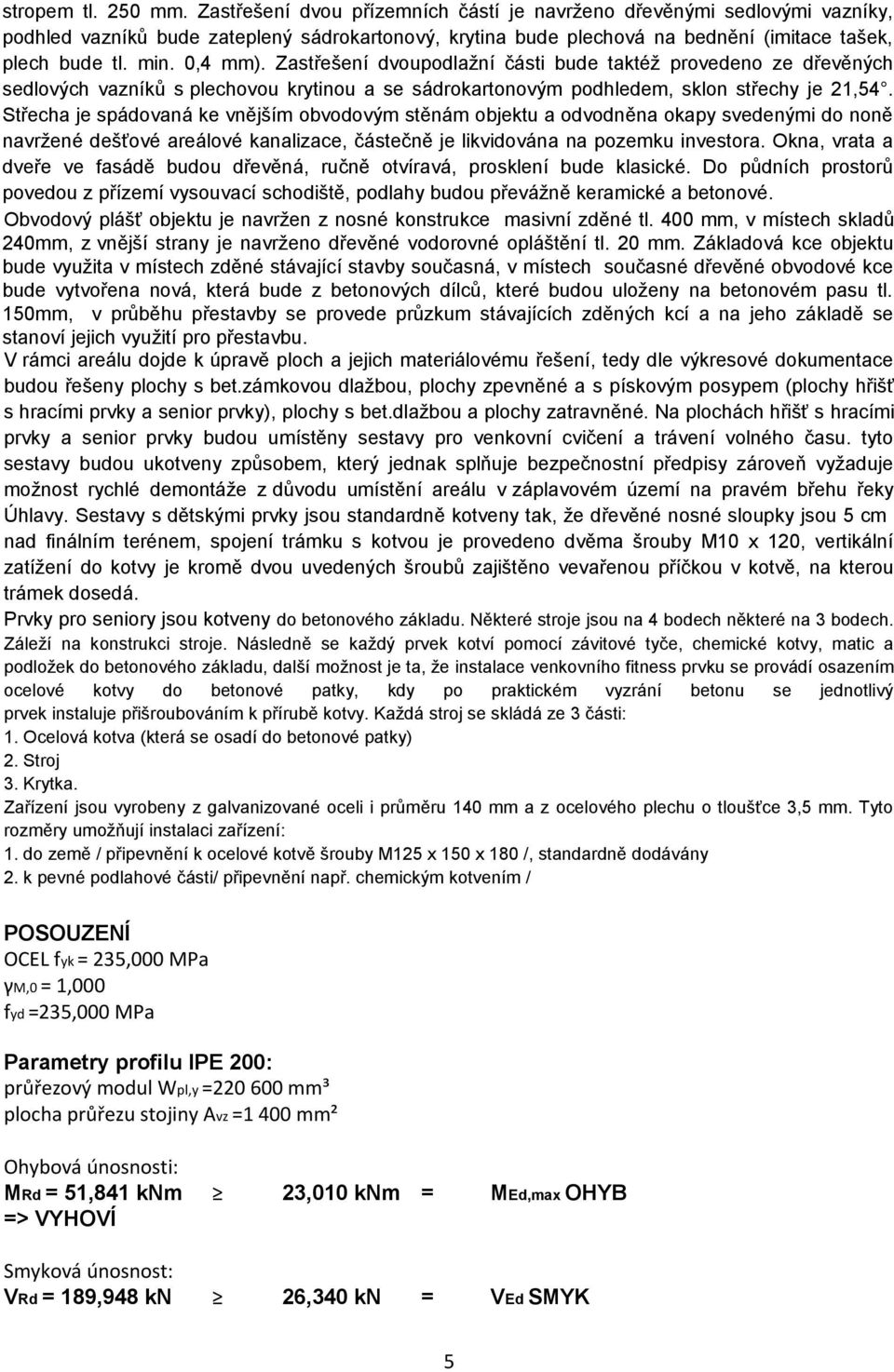

5 stropem tl. 250 mm. Zastřešení dvou přízemních částí je navrženo dřevěnými sedlovými vazníky, podhled vazníků bude zateplený sádrokartonový, krytina bude plechová na bednění (imitace tašek, plech bude tl. min. 0,4 mm). Zastřešení dvoupodlažní části bude taktéž provedeno ze dřevěných sedlových vazníků s plechovou krytinou a se sádrokartonovým podhledem, sklon střechy je 21,54. Střecha je spádovaná ke vnějším obvodovým stěnám objektu a odvodněna okapy svedenými do noně navržené dešťové areálové kanalizace, částečně je likvidována na pozemku investora. Okna, vrata a dveře ve fasádě budou dřevěná, ručně otvíravá, prosklení bude klasické. Do půdních prostorů povedou z přízemí vysouvací schodiště, podlahy budou převážně keramické a betonové. Obvodový plášť objektu je navržen z nosné konstrukce masivní zděné tl. 400 mm, v místech skladů 240mm, z vnější strany je navrženo dřevěné vodorovné opláštění tl. 20 mm. Základová kce objektu bude využita v místech zděné stávající stavby současná, v místech současné dřevěné obvodové kce bude vytvořena nová, která bude z betonových dílců, které budou uloženy na betonovém pasu tl. 150mm, v průběhu přestavby se provede průzkum stávajících zděných kcí a na jeho základě se stanoví jejich využití pro přestavbu. V rámci areálu dojde k úpravě ploch a jejich materiálovému řešení, tedy dle výkresové dokumentace budou řešeny plochy s bet.zámkovou dlažbou, plochy zpevněné a s pískovým posypem (plochy hřišť s hracími prvky a senior prvky), plochy s bet.dlažbou a plochy zatravněné. Na plochách hřišť s hracími prvky a senior prvky budou umístěny sestavy pro venkovní cvičení a trávení volného času. tyto sestavy budou ukotveny způsobem, který jednak splňuje bezpečnostní předpisy zároveň vyžaduje možnost rychlé demontáže z důvodu umístění areálu v záplavovém území na pravém břehu řeky Úhlavy. Sestavy s dětskými prvky jsou standardně kotveny tak, že dřevěné nosné sloupky jsou 5 cm nad finálním terénem, spojení trámku s kotvou je provedeno dvěma šrouby M10 x 120, vertikální zatížení do kotvy je kromě dvou uvedených šroubů zajištěno vevařenou příčkou v kotvě, na kterou trámek dosedá. Prvky pro seniory jsou kotveny do betonového základu. Některé stroje jsou na 4 bodech některé na 3 bodech. Záleží na konstrukci stroje. Následně se každý prvek kotví pomocí závitové tyče, chemické kotvy, matic a podložek do betonového základu, další možnost je ta, že instalace venkovního fitness prvku se provádí osazením ocelové kotvy do betonové patky, kdy po praktickém vyzrání betonu se jednotlivý prvek instaluje přišroubováním k přírubě kotvy. Každá stroj se skládá ze 3 části: 1. Ocelová kotva (která se osadí do betonové patky) 2. Stroj 3. Krytka. Zařízení jsou vyrobeny z galvanizované oceli i průměru 140 mm a z ocelového plechu o tloušťce 3,5 mm. Tyto rozměry umožňují instalaci zařízení: 1. do země / připevnění k ocelové kotvě šrouby M125 x 150 x 180 /, standardně dodávány 2. k pevné podlahové části/ připevnění např. chemickým kotvením / POSOUZENÍ OCEL fyk = 235,000 MPa γm,0 = 1,000 fyd =235,000 MPa Parametry profilu IPE 200: průřezový modul Wpl,y = mm³ plocha průřezu stojiny Avz =1 400 mm² Ohybová únosnosti: MRd = 51,841 knm 23,010 knm = MEd,max OHYB => VYHOVÍ Smyková únosnost: VRd = 189,948 kn 26,340 kn = VEd SMYK 5

6 => VYHOVÍ Průhyb: ulim = L/500 L/1500 = uz PRŮHYB => VYHOVÍ Při výpočtu byla zahrnuta vlatní tíha profilu přímo ve výpočetním programu. V projektu byl posunut komín vzhledem k původní verzi PD pro návrh a výpočet statiky stropů keramických. Vzhledem k trojnásobnému předimenzování ocelových profilů IPE 200 (z konstrukčních důvodů) lze předpokládat, že IPE 200 VYHOVÍ i po této dodatečné úpravě. Profil IPE 200 VYHOVÍ.POZNÁMKA: VÝŠKA STROPU NAD 1.NP (ČÁST B) JE 250 mm (190 mm VLOŽKA + 60 mm BETO- NU C 20/25 XC1). VÝŠKA STROPU NAD 1.NP (ČÁST C) JE 210 mm (150 mm VLOŽKA + 60 mm BETO- NU C 20/25 XC1). NAD NOSNÉ VNITŘNÍ ZDIVO ULOŽIT K HORNÍMU POVRCHU KARI SÍŤ KH30 (6/100-6/100) S PŘESAHEM MIN. DO 1/4 ROZPĚTÍ NAVAZUJÍCÍCH NOSNÍKŮ PRO PŘENESENÍ ZÁPORNÝCH MOMENTŮ A VŠUDE, KDE JE TO VYZNAČENO VE VÝKRESOVÉ DOKUMENTACI (ŠRAFA). ZBY- TEK PLOCHY VYPLNIT KARI SÍTÍ KD36 (5/200-5/200). SÍTĚ NAPOJOVAT PŘESAHEM MI- NIMÁLNĚ DVOU OK. V PŘÍPADĚ, ŽE NELZE V MÍSTĚ NAPOJENÍ SÍTĚ DODRŽET PŘEDEPSANÉ KRYTÍ, LZE JE NAVZÁJEM NAPOJOVAT DORAŽENÍM K SOBĚ A VLOŽENÍM PŘÍLOŽEK STEJNÉ- HO PRŮMĚRU Z OCELE B 500A VE STEJNÝCH VZDÁLENOSTECH JAKO JE VZDÁLENOST PRU- TŮ U SPOJOVANÝCH SÍTÍ. PŘÍLOŽKY JSOU DLOUHÉ MINIMÁLNĚ TAK, ABY PŘEKŘÍŽILY MI- NIMÁLNĚ DVĚ OKA Z KAŽDÉ NAPOJOVANÉ KARI SÍTĚ A NA KONCÍCH JSOU ZAKONČENY HÁKY. KRYTÍ VÝZTUŽE JE 20 mm POKUD NENÍ VE VÝKRESU VÝZTUŽE UVEDENO JINAK. NA- POJOVÁNÍ PRUTŮ (VĚNCE, VÝZTUŽNÁ ŽEBRA APOD.) JE (POKUD NENÍ UVEDENO JINAK) PROVÁDĚNO ZÁSADNĚ PŘESAHEM 50Ø STYKOVANÉ VÝZTUŽE. OBECNĚ PLATÍ, ŽE PRUT ROVNOBĚŽNÝ S OSOU NOSNÍKU JE BLÍŽE HORNÍHO POVRCHU BETONU. JE NUTNÉ NA MÍSTĚ PŘEMĚŘIT SKUTEČNÉ VZDÁLENOSTI NOSNÝCH ZDÍ PŘED ZAKOU- PENÍM NOSNÍKŮ A OCELOVÝCH PROFILŮ - MIN. DÉLKA ULOŽENÍ NOSNÍKŮ JE 125 mm (NENÍ- LI VE VÝKRESE OKÓTOVÁNO JINAK). OCELOVÉ PROFILY JE NUTNÉ ULOŽIT NA BETONOVÉ PODKLADKY PRO LEPŠÍ ROZNESENÍ REAKCÍ DO ZDIVA. BETONÁŽ BUDE PROVÁDĚNA SPOJITĚ BEZ PRACOVNÍCH SPÁR. JE NUTNÉ DODRŽET TLOUŠŤKU NABETONÁVKY 60 mm NAD VLOŽKAMI PO CELÉ DÉLCE NOSNÍKU - TJ. NABETO- NÁVKA KOPÍRUJE NAVÝŠENÍ (VZEPĚTÍ) NOSNÍKŮ!! DOPORUČENÉ VZEPĚTÍ NOSNÍKŮ JE 1/300 SVĚTLÉ VZDÁLENOSTI PŘÍSLUŠNÝCH PODPOR. BETON: C 20/25 XC1 BETONÁŘSKÁ VÝZTUŽ: B 500A KONSTRUKČNÍ OCEL: S 235JR PŘI PROVÁDĚNÍ STROPU JE NUTNÉ DODRŽET VŠECHNY PŘEDPISY A DOPORUČENÍ VÝROB- CE (ZPŮSOB PODEPŘENÍ, KLADENÍ VLOŽEK, VZEPĚTÍ APOD)! PÉČE O ŽIVOTNÍ PROSTŘEDÍ Stavbou nebudou dotčeny vodohospodářské zájmy ani ochranná pásma. Stavební materiál ze stavby bude vyvážen na skládku pro takovéto účely určenou. Stávající objekt je zděný a dřevěný, jedná se o plné cihly, místy je zdivo smíšené, doplněné o tradiční 6

7 vepřovice. Stavebními úpravami nedojde k rozšíření stávajícího půdorysného tvaru, pouze dojde k disposičním úpravám a navýšení střední části o skladové patro. Stávající dřevěná část obvodové kce bude nahrazena zděnou kcí. Bourací práce V rámci přestavby dojde k zásahům do současné podoby objektu. Stávající objekt má půdorysné rozměry 58/8,95mm výška hřebene stávajícího objektu je 4,5m. Objekt je částečně zděný a z velké části dřevěný a to ve střední části, přístavek na východní straně je ocelový. Střešní kce je z dřevěných příhradových vazníků, krytina je z azbestových zvlněných pásů. Přestavba počítá s vybouráním stávající kce, jak obvodové, tak vnitřní a obezdění stávajícího obvodového pláště novým objektem zděným, dojde ke změně střešní kce, budou osazeny nové střešní dřevěné příhradové vazníky, střední část bude navýšena o patro sloužící jako sklady, stávající nevyhovující krytina bude nahrazena novou, krytina bude plechová na bednění (imitace tašek, plech bude tl. min. 0,4 mm). Ocelový přístřešek na východní straně bude nahrazen dřevěným ve stejném půdorysném tvaru. V rámci areálu nedojde k žádným zásadním bouracím pracím, bude se jednat pouze o změny v řešení povrchových úprav a vytvořením nových prostor pro užívání. Výstavba Přestavba objektu loděnice vychází z výtvarného principu lodě parníku, kdy byla od počátku snaha objekt řešit tak, aby již samotné jeho ztvárnění navozovalo pocit lodě vodního stroje, a to za pomocí výtvarných prvků odpovídajícím soudobé architektuře. Objekt bude v místech současných dřevěných kcí vyzděn, bude opatřen novými otvory, jak okenními, tak dveřními, umístění odpovídající dispozičnímu řešení. Objekt bude opatřen dřevěným obložením ve formě venkovních lamel, které symbolizují kýl lodi, nad obložením se nachází malá podélná okna odkazující na okenní otvory lodi. Samotný tvar domu převýšená střední část a podlouhlá hmota jsou odkazem na tvar lodi či parníku. Jak již bylo zmíněno, objekt bude v místech bývalého dř. obvodové kce vyzděno zdivo v tl.400mm, v místech skladů lodí 240mm. Objekt bude přízemní, nepodsklepený, z vnější strany je navrženo dřevěné vodorovné opláštění tl. 20 mm. Stropní konstrukce nad přízemím dvoupodlažní části (nad přízemím části B) bude tvořena keramickým stropem tl. 250 mm. Zastřešení dvou přízemních částí je navrženo dřevěnými sedlovými vazníky, podhled vazníků bude zateplený sádrokartonový, krytina bude plechová na bednění (imitace tašek, plech bude tl. min. 0,4 mm). Zastřešení dvoupodlažní části bude taktéž provedeno ze dřevěných sedlových vazníků s plechovou krytinou a se sádrokartonovým podhledem. Okna, vrata a dveře ve fasádě budou dřevěná, ručně otvíravá, prosklení bude klasické (nikoliv z bezpečnostního skla). Do půdních prostory povedou z přízemí vysouvací schodiště, podlahy budou převážně keramické a betonové. Barevně je objekt řešen tak, že bílá omítka je v kontrastu s přírodní barvou obložení a tmavými rámy oken a dveří. Areál bude nově řešen především v rámci úpravy ploch, neboť celé území se nachází ve ve stanoveném záplavovém území na pravém břehu řeky Úhlavy. Od vstupu do areálu, který se nachází při přístupové cestě na východní straně řešeného území, je nově navržena hlavní páteřní komunikace vedoucí podél severní strany loděnice, tato komunikace pro pěší bude z bet. zámkové dlažby a bude sloužit pro vstup do jednotlivých částí loděnice, na tuto komunikaci navazují jednak plocha pro venkovní sezení u stolků na západní straně loděnice, jednak vedlejší komunikace vedoucí ke zpevněným plochám s hracími a senior prvky, ke zpevněné ploše na jižní straně loděnice, ke sprchám a k přístupu vodáků k vodě u řeky. Všechny tyto komunikace pro pěší budou vyvedeny v betonové zámkové dlažbě, plocha u sprch bude řešena v betonové dlažbě spádovaná k odtoku vody a s povrchovou protiskluzovou úpravou. Zmíněné plochy pro hrací a senior prvky budou zhutněné s pískovým povrchem. Veškeré plochy budou lemovány betonovými chodníkovými obrubníky, kolem ploch s hracími a senior prvky budou obrubníky zapuštěny a zarovnány s terénem. E) Technické a konstrukční řešení objektu, jeho zdůvodnění ve vazbě na užití objektu a jeho požadovanou životnost SO1_Objekt loděnice 7

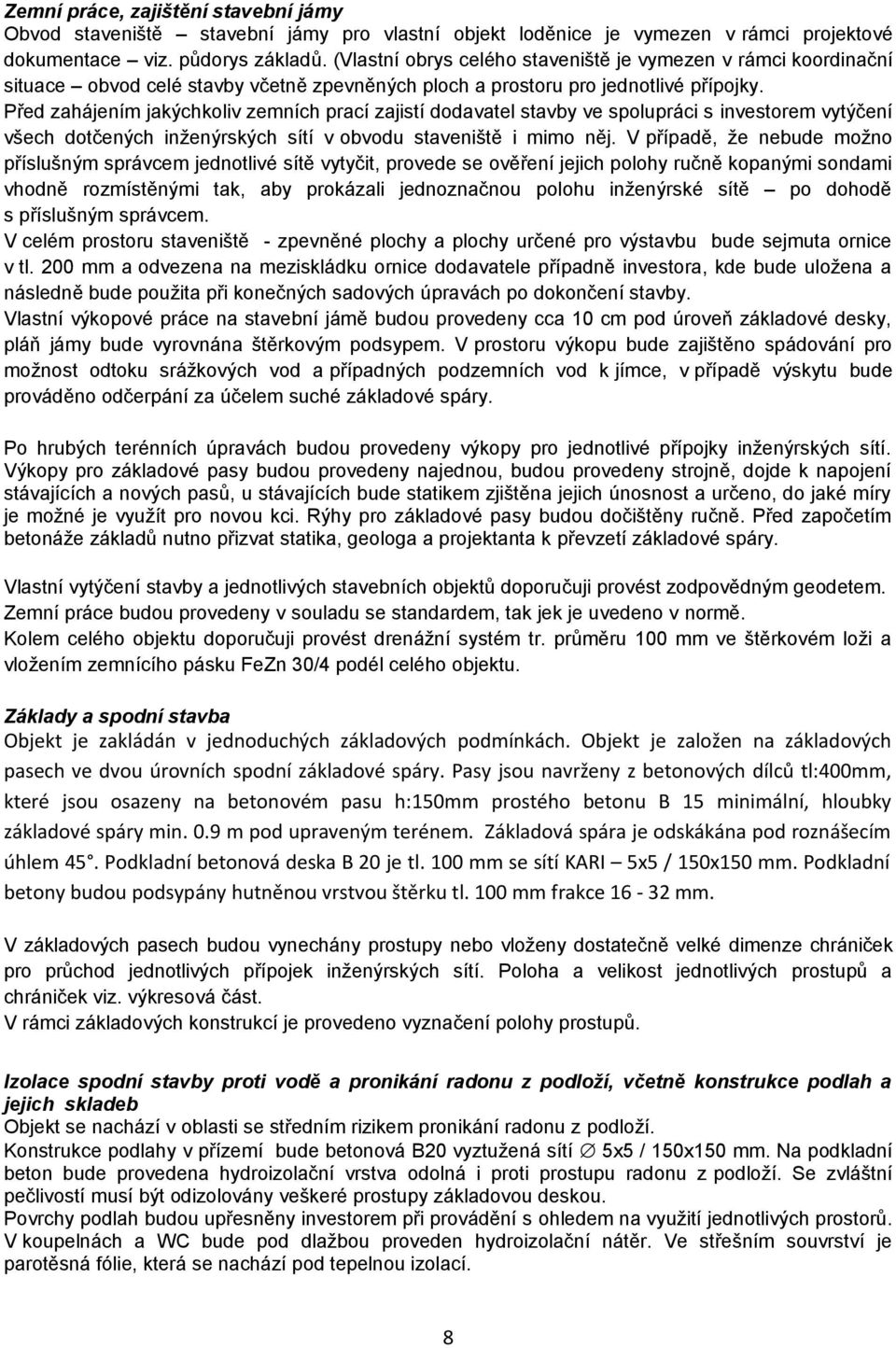

8 Zemní práce, zajištění stavební jámy Obvod staveniště stavební jámy pro vlastní objekt loděnice je vymezen v rámci projektové dokumentace viz. půdorys základů. (Vlastní obrys celého staveniště je vymezen v rámci koordinační situace obvod celé stavby včetně zpevněných ploch a prostoru pro jednotlivé přípojky. Před zahájením jakýchkoliv zemních prací zajistí dodavatel stavby ve spolupráci s investorem vytýčení všech dotčených inženýrských sítí v obvodu staveniště i mimo něj. V případě, že nebude možno příslušným správcem jednotlivé sítě vytyčit, provede se ověření jejich polohy ručně kopanými sondami vhodně rozmístěnými tak, aby prokázali jednoznačnou polohu inženýrské sítě po dohodě s příslušným správcem. V celém prostoru staveniště - zpevněné plochy a plochy určené pro výstavbu bude sejmuta ornice v tl. 200 mm a odvezena na meziskládku ornice dodavatele případně investora, kde bude uložena a následně bude použita při konečných sadových úpravách po dokončení stavby. Vlastní výkopové práce na stavební jámě budou provedeny cca 10 cm pod úroveň základové desky, pláň jámy bude vyrovnána štěrkovým podsypem. V prostoru výkopu bude zajištěno spádování pro možnost odtoku srážkových vod a případných podzemních vod k jímce, v případě výskytu bude prováděno odčerpání za účelem suché základové spáry. Po hrubých terénních úpravách budou provedeny výkopy pro jednotlivé přípojky inženýrských sítí. Výkopy pro základové pasy budou provedeny najednou, budou provedeny strojně, dojde k napojení stávajících a nových pasů, u stávajících bude statikem zjištěna jejich únosnost a určeno, do jaké míry je možné je využít pro novou kci. Rýhy pro základové pasy budou dočištěny ručně. Před započetím betonáže základů nutno přizvat statika, geologa a projektanta k převzetí základové spáry. Vlastní vytýčení stavby a jednotlivých stavebních objektů doporučuji provést zodpovědným geodetem. Zemní práce budou provedeny v souladu se standardem, tak jek je uvedeno v normě. Kolem celého objektu doporučuji provést drenážní systém tr. průměru 100 mm ve štěrkovém loži a vložením zemnícího pásku FeZn 30/4 podél celého objektu. Základy a spodní stavba Objekt je zakládán v jednoduchých základových podmínkách. Objekt je založen na základových pasech ve dvou úrovních spodní základové spáry. Pasy jsou navrženy z betonových dílců tl:400mm, které jsou osazeny na betonovém pasu h:150mm prostého betonu B 15 minimální, hloubky základové spáry min. 0.9 m pod upraveným terénem. Základová spára je odskákána pod roznášecím úhlem 45. Podkladní betonová deska B 20 je tl. 100 mm se sítí KARI 5x5 / 150x150 mm. Podkladní betony budou podsypány hutněnou vrstvou štěrku tl. 100 mm frakce mm. V základových pasech budou vynechány prostupy nebo vloženy dostatečně velké dimenze chrániček pro průchod jednotlivých přípojek inženýrských sítí. Poloha a velikost jednotlivých prostupů a chrániček viz. výkresová část. V rámci základových konstrukcí je provedeno vyznačení polohy prostupů. Izolace spodní stavby proti vodě a pronikání radonu z podloží, včetně konstrukce podlah a jejich skladeb Objekt se nachází v oblasti se středním rizikem pronikání radonu z podloží. Konstrukce podlahy v přízemí bude betonová B20 vyztužená sítí 5x5 / 150x150 mm. Na podkladní beton bude provedena hydroizolační vrstva odolná i proti prostupu radonu z podloží. Se zvláštní pečlivostí musí být odizolovány veškeré prostupy základovou deskou. Povrchy podlah budou upřesněny investorem při provádění s ohledem na využití jednotlivých prostorů. V koupelnách a WC bude pod dlažbou proveden hydroizolační nátěr. Ve střešním souvrství je parotěsná fólie, která se nachází pod tepelnou izolací. 8

9 Svislé nosné konstrukce Nosnou konstrukci objektu bude do výšky 0,5m tvořit zdivo tvárnic betonových, které jsou vhodné pro vnější nosné popř. výplňové zateplené konstrukce nízkoenergetických staveb o tloušťce zdi 400 mm. Tvárnice je vyrobena z mezerovité vibrolisované betonové směsi doplněné vložkou z tvrzeného stabilizovaného samozhášivého polystyrénu tl. 140 mm. Zdivo z bet. tvárnic je určené pro stavby rodinných a bytových domů, průmyslových objektů a objektů občanské vybavenosti, kancelářských objekt. Díky průměrné pevnosti 6,0 MPa je možnost použití tohoto zdiva omezena pro stavby do 3 podlaží. Zdivo nad úroveň 0,5m bude řešeno jako zdivo z cihel pálených, zdivo tl. 400mm, v místech skladů lodí tl. 240mm, zdící prvky jsou určené pro omítané jednovrstvé obvodové nosné i nenosné zdivo tloušťky 400 mm s vysokými nároky na tepelný odpor a tepelnou akumulaci stěny. Zdění se provádí na klasickou maltu. Vnitřní nosné zdivo bude tl:175mm a 240mm, příčky objektu budou zděné z příčkovek tl. 115 mm do kapes v nosných zdech. Komínová tělesa budou odpovídat použitému sytému vytápění. Komínový systém vhodný pro všechny typy paliv a všechny typy spotřebičů s přirozeným odvodem spalin (tzn. pro atmosférický provoz), třívrstvý systém (šamotová vložka, tepelná izolace, broušená cihelná komínová tvarovka), zadní odvětrávání zajišťuje správnou funkci komínu, vnitřní průměr komínových vložek 160, 180 a 200 m, maximální výstupní teplota spalin 600 C, Požární odolnost EI 90, připojení sopouchu 90 a 45. Komínový systém vhodný pro kotle i krby. Šamotové komínové vložky pro odvod spalin o délce 500 mm odolávají vysokým teplotám, kyselinám a korozi. Společně s tepelnou izolací a keramickou komínovou tvarovkou vytváří celistvý komínový průduch, který odolává teplotním i vlhkostním změnám. Ve stěnách jsou provedeny ztužující věnce z důvodu stability stěn. Věnec je řešen vložením 4x R16 - tř. E6 po á 250 mm. Podrobnosti konstrukce viz. statická část projektové dokumentace. Stropní konstrukce, schodiště Ve střední vyvýšené části, v PD označené jako část B, která je vyvýšena o patro, je použit keramický strop tvořený cihelnými vložkami a stropními nosníky vyztuženými svařovanou prostorovou výztuží je možno použít v běžném i vlhkém prostředí uzavřených objektů. Pokud bude strop použit v prostředí s relativní vlhkostí vzduchu %, musí být na podhledu opatřen omítkou tloušťky minimálně 15 mm. Délka uložení nosníku musí být na každé straně nejméně 125 mm. Tento strop je použit v západní části objektu (viz. PD) z důvodu osazení tepelného čerpadla do půdního prostoru. Jako akustické opatření proti šíření hluku v budovách ve svislém směru je doporučeno použít těžký asfaltový pás, který se položí na nosné zdivo, a to pouze pod budoucí ztužující věnec (ne pod tepelnou izolaci věnce). Asfaltový pás se nepokládá nad překlady v místě nad otvorem. Toto opatření také zamezuje pevnému spojení stropní desky s poslední vrstvou cihel a tudíž omezuje riziko vzniku trhlin ve fasádě okolo ložné spáry mezi předposlední a poslední vrstvou cihel pod stropní deskou. Na těžký asfaltový pás položený na zdivo z broušených cihel se stropní nosníky ukládají přímo, v ostatních případech (bez asfaltového pásu, na zdivo z nebroušených cihel) se ukládají do 10 mm tlustého lože z cementové malty. Pokud nebude provedena patřičná konstrukční úprava ČSN EN , musí být skutečná délka uložení na každém konci nejméně 125 mm!!! Nosníky je nutno podepřít vodorovnými dřevěnými hranoly se sloupky již při ukládání na nosné zdi symetricky tak, aby vzdálenost mezi podporami nebo podporou a nosnou zdí byla maximálně 1,8 m. Provizorní podpory musí být zavětrovány, podloženy a podklínovány, osová vzdálenost sloupků ve směru podpor (hranolů) nesmí překročit 1,5m. Zhotovují-li se stropy ve více podlažích, musí stát sloupky svisle nad sebou. Únosnost podpor (průřezy hranolů a sloupků) musí být stanovena ve statickém výpočtu. U stropů, jejichž štíhlostní poměr (poměr světlého rozpětí ls ku tloušťce H stropní konstrukce) je větší než 15, doporučuje se při montáži nastavit vzepětí nosníků rovné 1/300 rozpětí. U nosníků se vzepětím je třeba dbát při betonáži na nutnost dodržení konstantní tloušťky betonu nad vložkami (horní povrch betonu kopíruje vzepětí). Stropní vložky se kladou na sucho na osazené a podepřené nosníky v řadách rovnoběžných s nosnou zdí po stup ně od jednoho konce nosníků ke druhému. 9

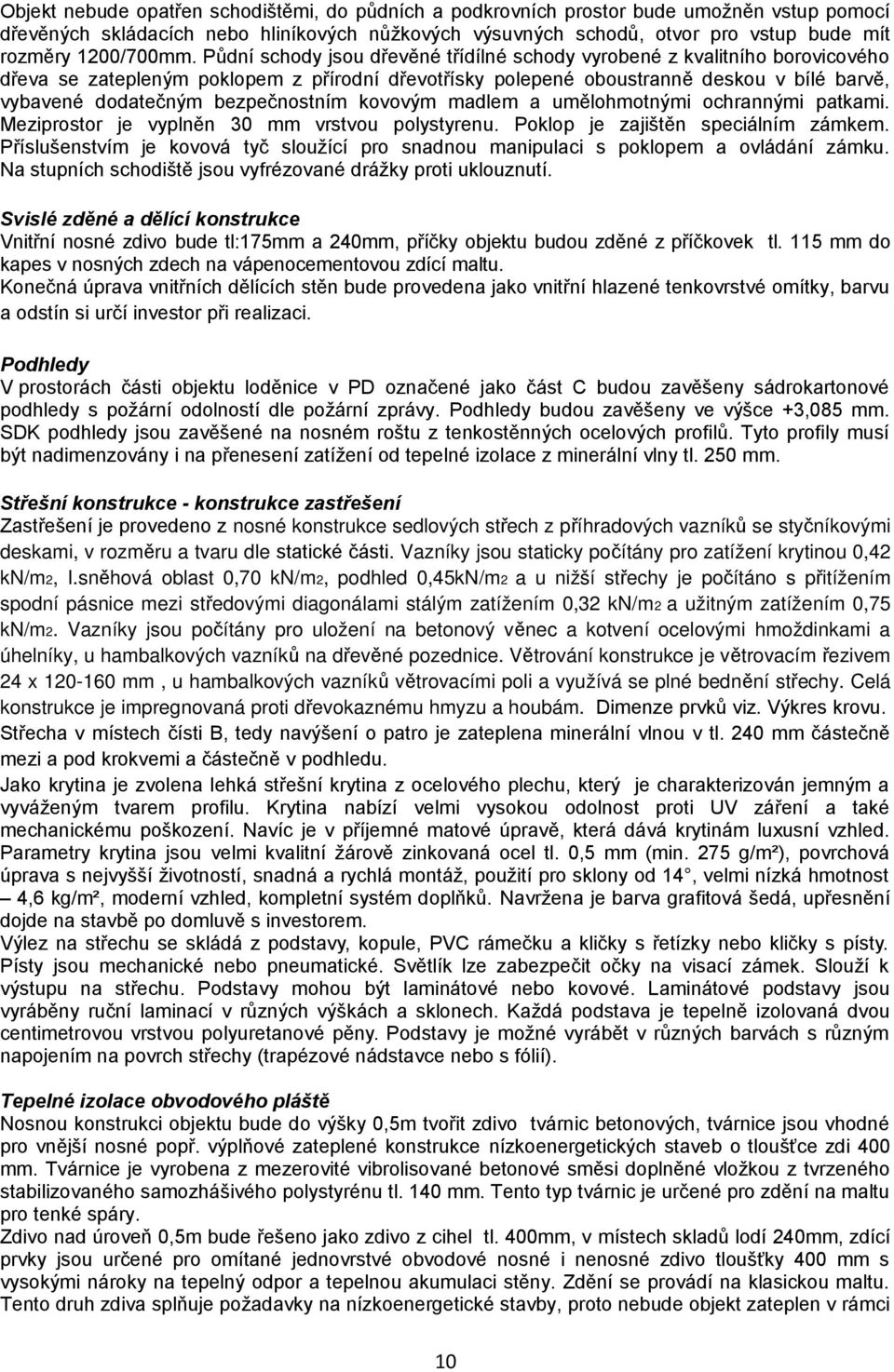

10 Objekt nebude opatřen schodištěmi, do půdních a podkrovních prostor bude umožněn vstup pomocí dřevěných skládacích nebo hliníkových nůžkových výsuvných schodů, otvor pro vstup bude mít rozměry 1200/700mm. Půdní schody jsou dřevěné třídílné schody vyrobené z kvalitního borovicového dřeva se zatepleným poklopem z přírodní dřevotřísky polepené oboustranně deskou v bílé barvě, vybavené dodatečným bezpečnostním kovovým madlem a umělohmotnými ochrannými patkami. Meziprostor je vyplněn 30 mm vrstvou polystyrenu. Poklop je zajištěn speciálním zámkem. Příslušenstvím je kovová tyč sloužící pro snadnou manipulaci s poklopem a ovládání zámku. Na stupních schodiště jsou vyfrézované drážky proti uklouznutí. Svislé zděné a dělící konstrukce Vnitřní nosné zdivo bude tl:175mm a 240mm, příčky objektu budou zděné z příčkovek tl. 115 mm do kapes v nosných zdech na vápenocementovou zdící maltu. Konečná úprava vnitřních dělících stěn bude provedena jako vnitřní hlazené tenkovrstvé omítky, barvu a odstín si určí investor při realizaci. Podhledy V prostorách části objektu loděnice v PD označené jako část C budou zavěšeny sádrokartonové podhledy s požární odolností dle požární zprávy. Podhledy budou zavěšeny ve výšce +3,085 mm. SDK podhledy jsou zavěšené na nosném roštu z tenkostěnných ocelových profilů. Tyto profily musí být nadimenzovány i na přenesení zatížení od tepelné izolace z minerální vlny tl. 250 mm. Střešní konstrukce - konstrukce zastřešení Zastřešení je provedeno z nosné konstrukce sedlových střech z příhradových vazníků se styčníkovými deskami, v rozměru a tvaru dle statické části. Vazníky jsou staticky počítány pro zatížení krytinou 0,42 kn/m2, I.sněhová oblast 0,70 kn/m2, podhled 0,45kN/m2 a u nižší střechy je počítáno s přitížením spodní pásnice mezi středovými diagonálami stálým zatížením 0,32 kn/m2 a užitným zatížením 0,75 kn/m2. Vazníky jsou počítány pro uložení na betonový věnec a kotvení ocelovými hmoždinkami a úhelníky, u hambalkových vazníků na dřevěné pozednice. Větrování konstrukce je větrovacím řezivem 24 x mm, u hambalkových vazníků větrovacími poli a využívá se plné bednění střechy. Celá konstrukce je impregnovaná proti dřevokaznému hmyzu a houbám. Dimenze prvků viz. Výkres krovu. Střecha v místech čísti B, tedy navýšení o patro je zateplena minerální vlnou v tl. 240 mm částečně mezi a pod krokvemi a částečně v podhledu. Jako krytina je zvolena lehká střešní krytina z ocelového plechu, který je charakterizován jemným a vyváženým tvarem profilu. Krytina nabízí velmi vysokou odolnost proti UV záření a také mechanickému poškození. Navíc je v příjemné matové úpravě, která dává krytinám luxusní vzhled. Parametry krytina jsou velmi kvalitní žárově zinkovaná ocel tl. 0,5 mm (min. 275 g/m²), povrchová úprava s nejvyšší životností, snadná a rychlá montáž, použití pro sklony od 14, velmi nízká hmotnost 4,6 kg/m², moderní vzhled, kompletní systém doplňků. Navržena je barva grafitová šedá, upřesnění dojde na stavbě po domluvě s investorem. Výlez na střechu se skládá z podstavy, kopule, PVC rámečku a kličky s řetízky nebo kličky s písty. Písty jsou mechanické nebo pneumatické. Světlík lze zabezpečit očky na visací zámek. Slouží k výstupu na střechu. Podstavy mohou být laminátové nebo kovové. Laminátové podstavy jsou vyráběny ruční laminací v různých výškách a sklonech. Každá podstava je tepelně izolovaná dvou centimetrovou vrstvou polyuretanové pěny. Podstavy je možné vyrábět v různých barvách s různým napojením na povrch střechy (trapézové nádstavce nebo s fólií). Tepelné izolace obvodového pláště Nosnou konstrukci objektu bude do výšky 0,5m tvořit zdivo tvárnic betonových, tvárnice jsou vhodné pro vnější nosné popř. výplňové zateplené konstrukce nízkoenergetických staveb o tloušťce zdi 400 mm. Tvárnice je vyrobena z mezerovité vibrolisované betonové směsi doplněné vložkou z tvrzeného stabilizovaného samozhášivého polystyrénu tl. 140 mm. Tento typ tvárnic je určené pro zdění na maltu pro tenké spáry. Zdivo nad úroveň 0,5m bude řešeno jako zdivo z cihel tl. 400mm, v místech skladů lodí 240mm, zdící prvky jsou určené pro omítané jednovrstvé obvodové nosné i nenosné zdivo tloušťky 400 mm s vysokými nároky na tepelný odpor a tepelnou akumulaci stěny. Zdění se provádí na klasickou maltu. Tento druh zdiva splňuje požadavky na nízkoenergetické stavby, proto nebude objekt zateplen v rámci 10

11 fasády. Střecha je tepelně izolována v podhledu nebo mezi a pod krokvemi izolací tl. 240 mm. V podlaze je navržen extrudovaný polystyren tl. 100 mm. Prosklené prvky fasády (dřevěná okna) jsou navrženy s ditermickým sklem U = 1,0 W/m 2 K, vchodové dveře jsou navržen s součinitelem prostupu tepla U = 1,2 W/m 2 K. Malby a nátěry - vnitřní i vnější Vnitřní malby budou provedeny na stěnách a stropech - barevný odstín záleží na investorovi. Prostory wc, šatny a umývárny bude obložen keramickým obkladem - přesné ohraničení keramických obkladů vyplývá z výkresů a je nutné upřesnit před montáží s investorem. Při provádění vnitřních maleb na nosných i nenosných konstrukcích musí být dodrženy prováděcí a montážní předpisy jednotlivých výrobců. Podlahy, obklady a dlažby V objektu budou položeny keramické dlažby, dřevěná podlaha, betonová stěrka. Přesné specifikace záleží na požadavcích investora. V koupelnách a na WC budou provedeny keramické obklady do výšky 2,20 m, které plynule navážou na keram. dlažbu spárořezem. Přístup k objektu bude ze zpevněných ploch z bet. zámkové dlažby. Z vnější strany obvodového zdiva je navrženo dřevěné vodorovné opláštění tl. 20 mm, na svislé kontralatě 60/60mm bude uchyceno opláštěné ve formě vodorovných latí 130/20mm, mezi nimi mezera tl:10mm. Opláštění je navrženo do výšky +2,490m, toto opláštění bude řešeno v návaznosti na posuvné okenice okenních otvorů, jedná se o okenice, které budou osazeny v tenkostěnném profilu tvaru U 50/50/3mm, tento profil bude ukotven na nosný prvek opláštění. Okenice se budou pohybovat v rámci vymezeného prostoru ohraničeném navařenými zarážkami a uzamykatelné vyjímatelnými zarážkami. Truhlářské konstrukce, Výplně otvorů Vnitřní parapety mohou být řešeny jako vnitřní systémové parapetní desky. Odstín vnitřních parapetů bude vybrán investorem v závislosti na barvě oken, vnitřních dveří a barvě podlahy. Okna budou dřevěná, případně plastová, zasklená tepelně izolačním dvojsklem. Vchodové dveře budou plné dřevěné. Vnitřní dveře budou dřevěné do dřevěných rámových zárubní, barva přírodní dub (popř.buk), plné nebo prosklené dle účelů místností, povrch profilovaný. Kování dveří bude doplněno dle výběru investora. V rámci části A bude na horní straně spodní příruby dřevěných vazníků osazen pochozí kce z desek, tl: 44mm. Výdejní okno mezi prostorem kiosku a společesnkou místností bude opatřen rozšířeným parapetem sloužícím jako výdejní pult, ve výšce 900mm, šířka 400mm, tl: 30mm. Povrchy, omítky Povrchy podlah budou zvoleny dle požadavků investora. Keramické dlažby budou provedeny včetně lemovacích pásků při stěnách a plastových začišťovacích hran, kde nebude keramický obklad. Obklady stěn budou provedeny v koupelnách a WC do výšek uvedených ve výkresech. Rohy omítek a obkladů budou začištěny plastovými a kovovými lištami. Omítky budou hladké štukové včetně dvojité malby. Venkovní fasády budou dřevěným obkladem a fasádním omítkovým systémem. Klempířské práce Klempířské práce budou provedeny dle ČSN z měděného plechu tl. 0,6 mm bez povrchové úpravy. Jedná se o tyto klempířské prvky a konstrukce: oplechování celého komínu oplechování odvětrání kanalizace a větrání wc oplechování výdechu TČ ve střešní rovině oplechování parapetů oken 11

12 Pokrývačské práce Jako krytina je zvolena lehká střešní krytina z ocelového plechu, který je charakterizován jemným a vyváženým tvarem profilu. Jedná se o velice univerzální výrobek použitelný na všechny typy střech. Krytina nabízí velmi vysokou odolnost proti UV záření a také mechanickému poškození. Navíc je v příjemné matové úpravě, která dává krytinám luxusní vzhled. Parametry krytina jsou velmi kvalitní žárově zinkovaná ocel tl. 0,5 mm (min. 275 g/m²), povrchová úprava s nejvyšší životností, snadná a rychlá montáž, použití pro sklony od 14, velmi nízká hmotnost 4,6 kg/m², navržena je barva grafitová šedá, upřesnění dojde na stavbě po domluvě s investorem. E) Tepelně technické vlastnosti stavebních konstrukcí a výplní otvorů Nosnou konstrukci objektu bude do výšky 0,5m tvořit zdivo tvárnic betonových, tvárnice jsou vhodné pro vnější nosné popř. výplňové zateplené konstrukce nízkoenergetických staveb o tloušťce zdi 400 mm. Tvárnice je vyrobena z mezerovité vibrolisované betonové směsi doplněné vložkou z tvrzeného stabilizovaného samozhášivého polystyrénu tl. 140 mm. Zdivo je určené pro stavby rodinných a bytových domů, průmyslových objektů a objektů občanské vybavenosti, kancelářských objekt. Zdivo nad úroveň 0,5m bude řešeno jako zdivo tl. 400, v místech skladů 240mm, zdící tvarovky jsou určené pro omítané jednovrstvé obvodové nosné i nenosné zdivo s vysokými nároky na tepelný odpor a tepelnou akumulaci stěny. Zdění se provádí na klasickou maltu. Tento druh zdiva splňuje požadavky na nízkoenergetické stavby, proto nebude objekt zateplen v rámci fasády. Všechna okna budou dřevěná, příp. plastová a budou zasklena izolačním dvojsklem. Prosklené prvky fasády (dřevěná okna) jsou navrženy s ditermickým sklem U = 1,0 W/m 2 K, vchodové dveře jsou navržen s součinitelem prostupu tepla U = 1,2 W/m 2 K. Střecha je tepelně izolována v podhledu nebo mezi a pod krokvemi izolací tl. 240 mm. V podlaze je navržen extrudovaný polystyren tl. 100 mm. F) Způsob založení objektu s ohledem na výsledky inženýrskogeologického a hydrogeologického průzkumu Založení tohoto objektu je s ohledem na geologické podmínky navrženo plošnými základy (základovými pasy). Základová spára je v nezámrzné hloubce -1,110 m a to včetně betonové podložní vrstvy tl: 150mm.. Rozměry základů viz. Výkres č. 1 nebo bod d). G) Vliv objektu a jeho užívání na životní prostředí a řešení případných negativních účinků Provoz stavby nebude zatěžovat své okolí nadměrným hlukem, ani jinými nepříznivými vlivy. Z hlediska vnějších vztahů bude ochrana životního prostředí zajištěna: - hluk z dopravy nepřekročí povolené hodnoty - vzduchotechnické vyústky jsou vyvedeny nad střešní plášť - odpadní splaškové vody budou odvedeny do ČOV - odpadní dešťové vody budou zasakovány na pozemku investora - komunální odpad z provozu stavby bude odvážen smluvně zajištěnou firmou na řízenou skládku H) Dopravní řešení V rámci dopravního řešení je navrženo napojení na stávající přístupovou komunikaci pro pěší na východní straně areálu, která slouží pro pěší a umožňuje občasný příjezd OA při dopravě objemnějších předmětů do areálu. Nově je řešen systém pohybu v areálu pomocí navržených páteřních a vedlejších komunikací pro pěší. Veškeré podmínky a požadavky, které jsou součástí části PD pro stavební povolení je nutné plně respektovat a dodržet. Napojení celého areálu KČT je pouze z komunikace při východní straně areálu, tedy komunikace pro pěší, která také umožňuje občasný příjezd OA při dopravě objemnějších předmětů do areálu a to směrem od Příchovic. Toto řešení odpovídá současnému stavu a nikterak neklade nové nároky a požadavky na změny urbanistického řešení okolí areálu. 12

13 I) Ochrana objektu před škodlivými vlivy vnějšího prostředí, protiradonová opatření Navržený objekt je dostatečně odizolován od podloží vhodnou izolací, odolávající vodě i radonu. Izolace bude přetažena na obvodové zdivo. Tato izolace bude z obou stran kryta geotextilií. Jiné škodlivé vnější vlivy nebyly zjištěny. J) Dodržení obecných požadavků na výstavbu V PD pro stavební povolení jsou splněny veškeré obecně technické požadavky na výstavbu domů dané stavebním zákonem. SO2_Plocha areálu KČT Areál bude nově řešen především v rámci úpravy ploch, neboť celé území se nachází ve ve stanoveném záplavovém území na pravém břehu řeky Úhlavy. Od vstupu do areálu, který se nachází při přístupové cestě na východní straně řešeného území, je nově navržena hlavní páteřní komunikace vedoucí podél severní strany loděnice, tato komunikace pro pěší bude z bet. zámkové dlažby a bude sloužit pro vstup do jednotlivých částí loděnice, na tuto komunikaci navazují jednak plocha pro venkovní sezení u stolků na západní straně loděnice, jednak vedlejší komunikace vedoucí ke zpevněným plochám s hracími a senior prvky, ke zpevněné ploše na jižní straně loděnice, ke sprchám a k přístupu vodáků k vodě u řeky. Všechny tyto komunikace pro pěší budou vyvedeny v betonové zámkové dlažbě, plocha u sprch bude řešena v betonové dlažbě spádovaná k odtoku vody a s povrchovou protiskluzovou úpravou. Zmíněné plochy pro hrací a senior prvky budou zatravněny. Veškeré plochy budou lemovány betonovými chodníkovými obrubníky, kolem ploch s hracími a senior prvky budou obrubníky zapuštěny a zarovnány s terénem. Brouzdaliště Konstrukce brouzdaliště je řešena jako želbet kce řešené z bet, dílců vyplněných betonem C16/20, základová kce se skládá ze želbet základové desky tl. 150mm a připojením na přívod a odvod vody spolu s elektrovedením na obsluhu filtrace. Brouzdaliště bude zapuštěna do země, povrch kolem bude opatřen bet.dlaždicemi s protiskluzovou úpravou. Napojení na TZI a elektro viz jednotlivé části profesí. Vnitřní část brouzdaliště opatřena dlaždicemi s vhodnou povrchovou úpravou proti skluzu. Brouzdaliště o objemu 8,4m3 (7x3x0,4m) má v základu čerpadlo cca 10 m3/hod 0,78kW 240V. K tomu bude příslušný filtr cca 12 m3/hod. Hodnoty jsou uvedeny v nulovém tlaku. Další zařízení jako aut. dávkovač chemikálií a aut. dopouštění jsou uvažovány do 0,3kW. Prostor pro filtraci dostačující 1500x2000mm. Jedná se o monoblok namontovaný na základové desce a to s propojením jak potrubí do sání čerpadla a jedna do výtlaku, tak i elektrovedení. Skokanský můstek Bude řešen v návaznosti na úpravu břehu. Jedná se o základový pas V rámci opravy je navržena výstavba 2x schodišť pro plavce (není předmětem této dokumentace) a základu pro umístění plošiny pro skokánek Schodiště je navrhováno jako železobetonové s třinácti stupni výšky 185 mm, nastup 280 mm a šířky 2300 mm. Půdorysný rozměr schodiště činí 2300/3640 mm. Sklon schodiště je 1:1,5. Schodiště bude provedeno z betonu C 30/37 XC4 s vyztuží sv. sítí 100/100/12. Stupně schodiště budou ukončeny 1,26 m pod normální hladinou řeky. Dále bude pokračovat opěrná zídka tl. 400 mm sloužící jako základ pro schodiště se založením 1000 mm do dna řeky (hloubka bude ověřena dle místního geologického profilu). Mezi navrhovanými schodišti bude umístěn základ pro plošinu skokánku, který bude proveden v délce 6000 mm (ve směru toku řeky) a šířce 3700 mm kolmo na tok. Čelní hrana základu bude korespondovat s hranou základu schodiště. Výška základu je navrhována do výšky úrovně horní hrany schodiště (351,53 m n. m). Hloubka založení bude shodná s hloubkou založení základu pro schodiště 1000 mm. Šířka základu bude 400 mm. Základ bude proveden z betonu C 30/37 XC4 s vyztuží 2x sv. sítí 100/100/12. 13

14 Prvky skokanského můstku jsou kotveny do betonového základu. Dle dodávaného druhu se mohou prvky kotvit na 3, případně 4 bodech, záleží na druhu dodávky. Následně se prvek kotví pomocí závitové tyče, chemické kotvy, matic a podložek do betonového základu, další možnost je ta, že instalace prvku skokánku se provádí osazením ocelové kotvy do betonové patky, kdy po praktickém vyzrání betonu se jednotlivý prvek instaluje přišroubováním k přírubě kotvy. Ukotvení se skládá ze 3 části: 1. Ocelová kotva (která se osadí do betonové patky) 2. Prvek můstku 3. Krytka. Dětské a senior hřiště Na plochách hřišť s hracími prvky a senior prvky budou umístěny sestavy pro venkovní cvičení a trávení volného času. tyto sestavy budou ukotveny způsobem, který jednak splňuje bezpečnostní předpisy zároveň vyžaduje možnost rychlé demontáže z důvodu umístění areálu v záplavovém území na pravém břehu řeky Úhlavy. Sestavy s dětskými prvky jsou standardně kotveny tak, že dřevěné nosné sloupky jsou 5 cm nad finálním terénem, spojení trámku s kotvou je provedeno dvěma šrouby M10 x 120, vertikální zatížení do kotvy je kromě dvou uvedených šroubů zajištěno vevařenou příčkou v kotvě, na kterou trámek dosedá. Prvky pro seniory jsou kotveny do betonového základu. Některé stroje jsou na 4 bodech některé na 3 bodech. Záleží na konstrukci stroje. Následně se každý prvek kotví pomocí zavitové tyče, chemické kotvy, matic a podložek do betonového základu, další možnost je ta, že instalace venkovního fitness prvku se provádí osazením ocelové kotvy do betonové patky, kdy po praktickém vyzrání betonu se jednotlivý prvek instaluje přišroubováním k přírubě kotvy. Každá stroj se skládá ze 3 části: 1. Ocelová kotva (která se osadí do betonové patky) 2. Stroj 3. Krytka. Zařízení jsou vyrobeny z galvanizované oceli i průměru 140 mm a z ocelového plechu o tloušťce 3,5 mm. Tyto rozměry umožňují instalaci zařízení: 1. do země / připevnění k ocelové kotvě šrouby M125 x 150 x 180 /, standardně dodávány 2. k pevné podlahové části/ připevnění např. chemickým kotvením / Konstrukce strojů je navržena s ohledem na individuální využívání. Při cvičení nedochází k nadměrnému zatěžování pohybového aparátu (ocení zejména kategorie seniorů), protože cvičící využívají pouze váhu vlastního těla aktivní, intuitivní a zábavnou formou. Jedná se o troje celokovové a vandaluvzdorné provedení s pevnou konstrukcí všech částí je určeno k umístění do městských a obecních parků, obytných vnitrobloků, domovů pro seniory, ke stávajícím sportovištím, nebo jako samostatné fitparky Technické informace - Stroje jsou certifikovány TÜV Rheinland a/nebo TÜV SÜD dle normy EN Minimální požadavky na údržbu (promazání pohyblivých částí) - Stroje jsou vyrobeny z kvalitní a robustní oceli o síle až 4 mm, příp. vyrobeny z kvalitní oceli a kompozitního materiálu WPC s životností - Všechny ocelové díly jsou chráněny před korozí galvanicky zinkovány a následně povrchově upraveny komaxitem - technologií úpravy kovů práškovým plastem - Pevné konstrukční řešení a celkové kvalitní zpracování zaručuje dlouhodobou ochranu před poškozením vandaly a klimatickými vlivy (odolává i vysokohorskému prostředí) - Stroje jsou opatřeny informačními etiketami s návodem na použití Informace k montáži 1. Standardní instalace na travnatý povrch nebo k pevnému povrchu na chemickou kotvu 2. Výkop o min rozměru 500 x 500 x 600 mm dle podloží 3. Betonáž ocelové kotvy do betonové patky 14

15 4. Montáž stroje k přírubě ocelové kotvy po vyzrání betonu (příruba ocelové kotvy a stroje je u všech totožná / stroje je tak možné otáčet o 360 ) 5. Montáž bezpečnostní krytky spojů Víceúčelová sportovní plocha Jedná se o současnou plochu, která bude upravena a doplněna tak, aby umožnila kvalitnější napouštění plochy vodou a její užívání. Po obvodě plochy jsou navrženy stožáry pro osvětlení plochy, jejich dimenze a druh osazených svítidel přesně popsán ve zprávě elektrotechnického zařízení. Mezi sloupy bude umístěna ochranná síť proti pádu míče, bude zavěšena ocel. oky na ocel. lanku, které je vypnuto mezi sloupy, jeho upevnění a druh specifikuje dodavatel. Ochranná síť - částečně neprůhledná, prodyšná pletenina. Vždy je nutná individuální verze varianty přizpůsobené sportovní hale. Ochranná síť z vysokopevnostního polypropylenu, tloušťka cca. 2.3 mm, velikost ok 45 mm, zátěžová šňůra 200 g/m2. Navržená skladba - humusoidní vrstva a zatravnění 100mm - násyp (zajistit spád k odtoku) 150mm - štěrkopískový podklad 50mm - stávající terén Odvodnění plochy Plocha bude mírně spádována a směrovány k výtoku, který bude napojen na hlavní kanalizaci. Trasa kanalizace bude začínat výústním objektem v prvém břehu toku. Dále bude vedena v přímém směru a sklonu (0,5%) do revizní spojné šachty DN 600. Z této šachty bude potrubí pokračovat k místu napojení na liniový odvodňovací žlab umístěný v nejnižším bodě kluziště, resp. sportovní plochy. Zde bude trasa kanalizace končit v délce 12,5 m. V úseku mezi liniovým odvodňovacím žlabem a revizní šachtou (šachta pro vypouštění) bude potrubí provedeno z PE 100 SDR 11 D 90, na kterém bude osazeno šoupě se zemní soupravou, pro uzavírání úseku kanalizace v případě napouštění kluziště. Jako materiál kanalizace je navrženo kanalizační potrubí z tvrdého PVC - KG, s nástrčnými hrdly Da 160/4,0, 110/3,0 a potrubí polyetylénové PE 100 SDR11 D 110. Jedná se o potrubí z lineárního polyetylénu značení l-pe, PEHD, HDPE. Vzhledem k úrovni hladiny v řece a navazujících možnostech odkanalizování plochy kluziště je potřeba mít niveletu dna kluziště v místě umístění odtoku na kótě 350,90 m n. m. Venkovní sprchy Jedná se o sprchovou zeď tl: 300mm, která bude osazena na bet. Základ z betonových prvků. Ve stěně budou umístěny rozvody pro dvojící sprch, které jsou tvořeny sprchovou hlavou a ovládáním. Součástí je i venkovní akumulační nádrž na přirozený ohřev vody z kopané studně, h:1600, prům: 250mm. Stěna bude povrchově řečena jako omítkou voděodolnou, tak keramickým obkladem v místech sprch. Opačná strana je opatřena dřevěným obkladem z prken na sraz, na této straně jsou umístěny věšáky. Velikost, rozsah obložení a keram. Obkladu je zakreslen v PD. Upozornění! Veškeré změny, které nastanou při realizaci, lze provádět pouze se souhlasem investora, po odborné konzultaci s dodavatelskou firmou tak, aby byly dodrženy platné předpisy a normy ČSN. Při provádění stavebních prací a montážních prací musí být dodrženy veškeré montážní a prováděcí předpisy jednotlivých výrobců. 15
