Zařízení pro ochlazování staveb

Transkript

1 VFN Praha 2, Poliklinika Karlovo nám. 9/2014 obj. C1, 3.p, imunohematologická laboratoř Zařízení pro ochlazování staveb dokumentace pro provedení stavby AKCE : VFN Praha 2, Poliklinika Karlovo náměstí, obj.c1, 3.p. imunologická laboratoř INVESTOR : VFN Praha 2 DATUM : 9/2014 VYPRACOVAL : Ing. Jiří Müller ČKAIT OBSAH : Technická zpráva včetně: soupisu strojů a dodávek schéma umístění zařízení 1

2 VFN Praha 2, Poliklinika Karlovo nám. 9/2014 obj. C1, 3.p, imunohematologická laboratoř Technická zpráva 1. Všeobecně Dokumentace řeší návrh chladícího výkonu, popis a umístění chl. zařízení do stavby pro účely ochlazování imunologické laboratoře ve 3. patře obj. C1 v poliklinice na Karlově náměstí v Praze 2 2. Výchozí podklady: - obhlídka na místě - konzultace s pracovníky dotčené laboratoře - zjištění technických parametrů umístěných technologických zařízení, které jsou potenciální zdrojem tepla - výkresy stávajícího stavu stavebních dispozic (pasport) 3. Údaje pro tepelnou bilanci stavby Pro výpočet tepelných zisků laboratoře byly použity hodnoty : - výpočtové parametry letního venkovního vzduchu: teplota +32 C entalpie 60 kj/kg - teplota vnitřního vzduchu: +26 C (při výpočtové teplotě letního venkovního vzduchu) - stínící součinitel špaletových oken s meziokenními žaluziemi 0,5 [-] - součinitel prostupu oknem U=1,6 W/m2/K - prostup tepla vnějšími zdmi 0,8 W/m2/K - teplo vydávané technologickými přístroji bylo vypočítáno z jejich el. příkonu a koef. využití inst. příkonu 0,6 až 0,7 [-], po konzultaci s pracovníky laboratoře případně méně - současnost chodu technologických přístrojů, s výjimkou chladnic, 0,35 [-] - počet pobývajících osob : 2 osoby - osvětlení bývá použito i v denní době Údaje o technologickém zařízení, parametrech stavební konstrukce a výsledky výpočtu tepelných zisků jsou obsahem příložených tabulek. Celkový požadovaný výkon chladícího zařízení je určen jako suma tepelných zisků v místnosti, zvětšená o 20% na úhradu kondenzace vzdušné vlhkosti větracího vzduchu. 4. Popis navrženého zařízení Pro odvod tepelné zátěže laboratoře (technologie, osoby, sluneční radiace, prostup okny..) je navržen split systémy přímého chlazení s jednou venkovní a dvěma vnitřní jednotkami (Twin system) propojenými izolovaným měděným potrubím. Nejedná se o multisplit systém, ale chladivové potrubí 2

3 VFN Praha 2, Poliklinika Karlovo nám. 9/2014 obj. C1, 3.p, imunohematologická laboratoř je rozbočeno do dvou vnitřních jednotek, které jsou propojeny silově i datově. Jedna z jednotek je hlavní a druhá je podružná Venkovní jednotka bude umístěna na obvodové zdi objektu na balkoně ve 4. patře. Vnitřní jednotky jsou, vzhledem ke stavebnímu uspořádání, rozmístění technologie a dostupnosti kanalizace (pro odvod kondenzátu) v nástěnném provedení. Ovládání chodu chladícího systému bude prostřednictvím nástěnného kabelového ovladače. Odvod kondenzátu vzdušné vlhkosti z vnitřních jednotek je uvažován plastovým potrubím vedeným prostorem laboratoře k nejbližšímu možnému vstupu do kanalizace (umývadlo laboratoře). Zde bude přes samostatný sifon připojen do kanalizace (nepřipojovat na sifon umývadla). Chladivové i kondenzátní potrubí bude ukládáno do plastových kanálů. 5. Požadavky na návazné profese Součástí dodávky zařízení budou i potřebné stavební úpravy a zajištění návazných profesí: - zhotovení prostupů ve stavební konstrukci a jejich dozdění a začistění po montáži, včetně opravy malby - el. připojení venkovních jednotek na el. soustavu objektu, včetně potřebného jištění, podle pokynů VFN - připojení odvodu kondenzátu z vnitřních jednotek split systému do kanalizace 3

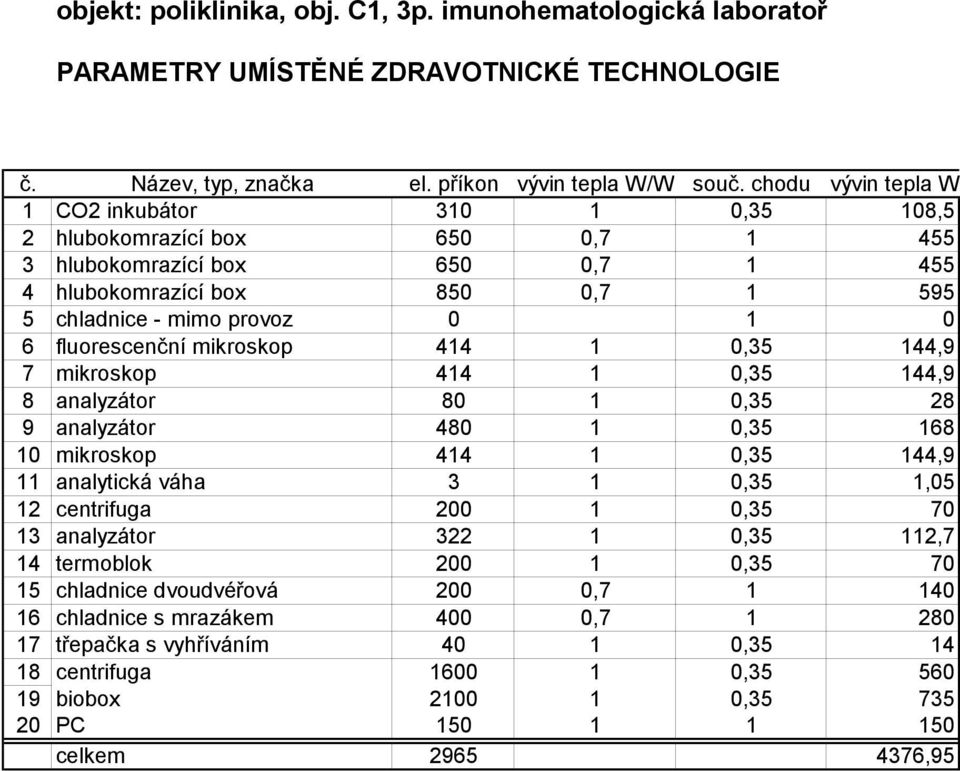

4 objekt: poliklinika, obj. C1, 3p. imunohematologická laboratoř PARAMETRY UMÍSTĚNÉ ZDRAVOTNICKÉ TECHNOLOGIE č. Název, typ, značka el. příkon vývin tepla W/W souč. chodu vývin tepla W 1 CO2 inkubátor ,35 108,5 2 hlubokomrazící box 650 0, hlubokomrazící box 650 0, hlubokomrazící box 850 0, chladnice - mimo provoz fluorescenční mikroskop ,35 144,9 7 mikroskop ,35 144,9 8 analyzátor , analyzátor , mikroskop ,35 144,9 11 analytická váha 3 1 0,35 1,05 12 centrifuga , analyzátor ,35 112,7 14 termoblok , chladnice dvoudvéřová 200 0, chladnice s mrazákem 400 0, třepačka s vyhříváním , centrifuga , biobox , PC celkem ,95

5 Zadání základních obecných parametrů Vnější výpočtová teplota - maximální 32 C Amplituda kolísání vnější teploty 7 C Vnitřní výpočtová teplota vzduchu 26 C Amplituda kolísání vnitřní teploty 2 C Součinitel přestupu tepla na vnitřních stěnách 8 W/m2K Součinitel přestupu tepla na vnějších stěnách 15 W/m2K Součinitel prostupu tepla vnějších konstrukcí 0,8 W/m2K Součinitel prostupu tepla vnitřních konstrukcí 1 W/m2K Soušinitel prostupu tepla oken 1,6 W/m2K Součinitel korekce na čistotu atmosféry c 1 - Stínící součinitel oken 0,5 - Součinitel poměrné tepelné pohltivosti vnějších konstrukcí 0,7 - Průměrná měrná hmotnost stavebních konstrukcí 1800 kg/m3 Nadmořská výška objektu 211 m.n.m. Průměrná výška místností 3,5 m Začátek provozní doby objektu 6 h Konec provozní doby objektu 18 h Průměrná hodnota citelné tepelné zátěže muže (při 26 C) 62 W Měrná tepelná zátěž od osvětlení 10 W/m2 Průměrná hodnota výměny venkovního vzduchu 0,8 -/h

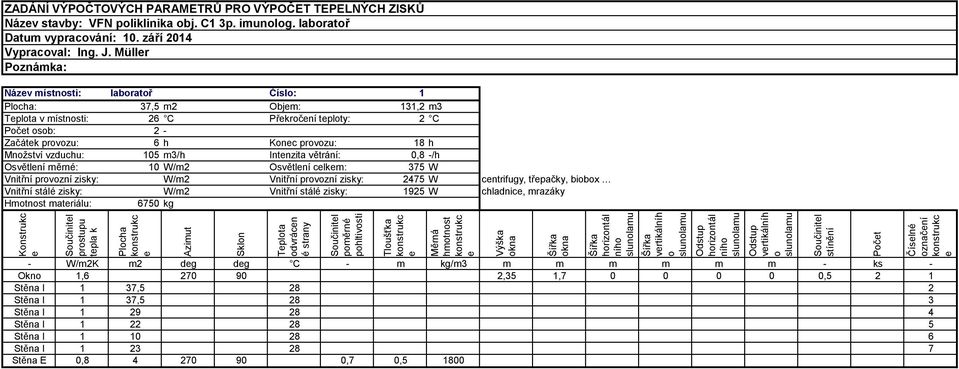

6 ZADÁNÍ VÝPOČTOVÝCH PARAMETRŮ PRO VÝPOČET TEPELNÝCH ZISKŮ Název stavby: VFN poliklinika obj. C1 3p. imunolog. laboratoř Datum vypracování: 10. září 2014 Vypracoval: Ing. J. Müller Poznámka: Název místnosti: laboratoř Číslo: 1 Plocha: 37,5 m2 Objem: 131,2 m3 Teplota v místnosti: 26 C Překročení teploty: 2 C Počet osob: 2- Začátek provozu: 6h Konec provozu: 18 h Množství vzduchu: 105 m3/h Intenzita větrání: 0,8 -/h Osvětlení měrné: 10 W/m2 Osvětlení celkem: 375 W Vnitřní provozní zisky: W/m2 Vnitřní provozní zisky: 2475 W centrifugy, třepačky, biobox Vnitřní stálé zisky: W/m2 Vnitřní stálé zisky: 1925 W chladnice, mrazáky Hmotnost materiálu: 6750 kg Konstrukc e Součinitel prostupu tepla k Plocha konstrukc e Azimut Sklon Teplota odvrácen é strany Součinitel poměrné pohltivosti Tloušťka konstrukc e Měrná hmotnost konstrukc e Výška okna Šířka okna Šířka horizontál ního slunolamu Šířka vertikálníh o slunolamu Odstup horizontál ního slunolamu - W/m2K m2 deg deg C - m kg/m3 m m m m m m - ks - Okno 1, ,35 1, ,5 2 1 Stěna I 1 37, Stěna I 1 37, Stěna I Stěna I Stěna I Stěna I Stěna E 0, ,7 0, Odstup vertikálníh o slunolamu Součinitel stínění Počet Číselné označení konstrukc e

7 VYHODNOCENÍ VÝPOČTU TEPELNÝCH ZISKŮ PRO MÍSTNOST [W] VFN poliklinika obj. C1 3p. imunolog. laboratoř / / Ing. J. Müller Číslo místnosti: 1 Měsíc: 7 Hodiny Číslo Osoby Větrání Vnitřní Stěna I Stěna I Stěna I Stěna I Stěna I Stěna I Stěna E Okna K Okna R Akumulace Celkem

8 VFN Praha Poliklinika Karlovo nám. obj. C1, 3.p. imunohematologická laboratoř

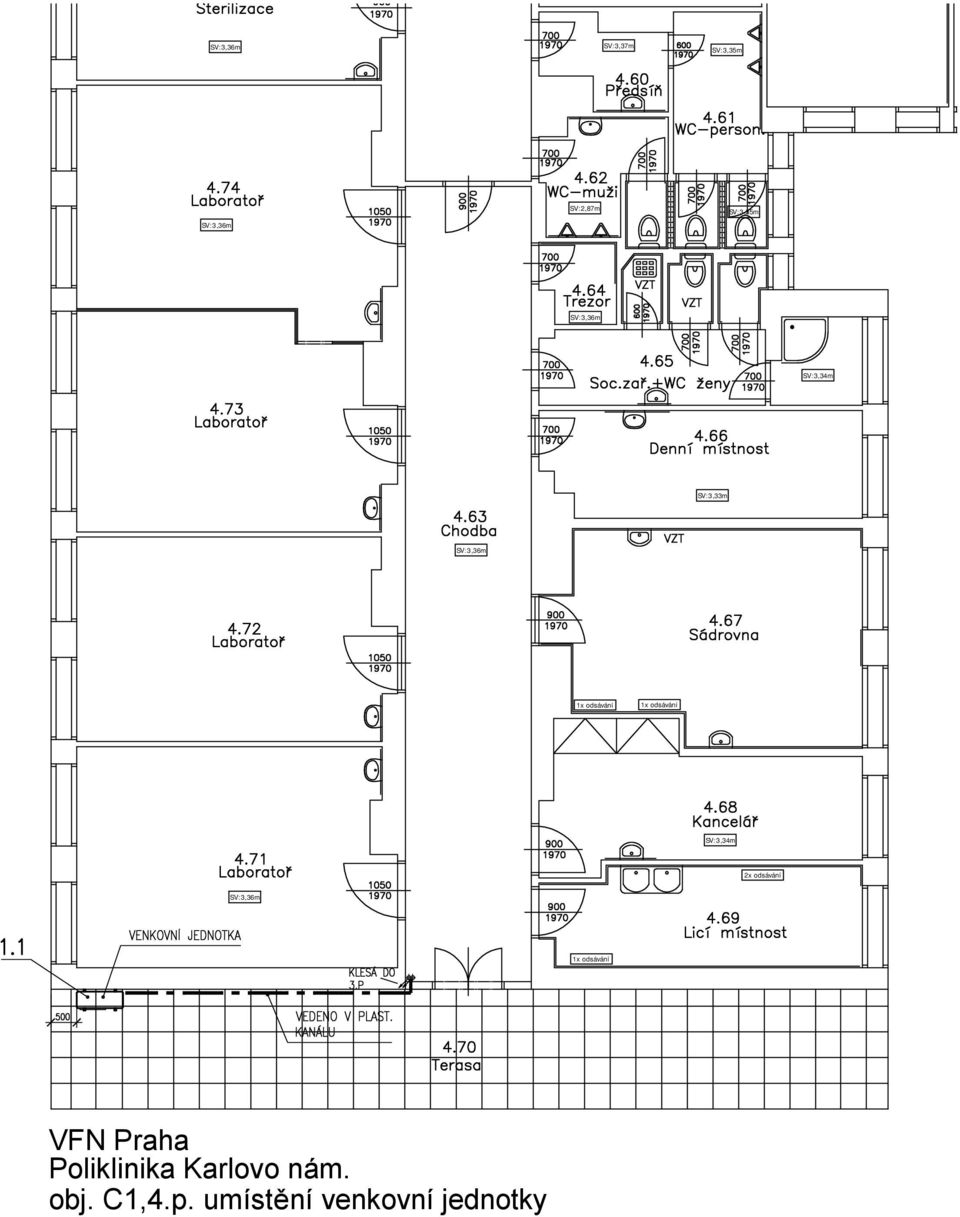

9 SV:3,36m SV:3,37m SV:3,35m SV:2,87m SV:3,35m SV:3,36m SV:3,36m SV:3,34m SV:3,33m SV:3,36m 1x odsávání 1x odsávání SV:3,34m 2x odsávání SV:3,36m 1x odsávání VFN Praha Poliklinika Karlovo nám. obj. C1,4.p. umístění venkovní jednotky

10 VFN,poliklinika, obj C1 imunohem. laboratoř Soupis prací a dodávek výtisk : Poz. M.j. Množ ství Popis Zkratky : Poz. = pozice (položka) M.j. = měrná jednotka ks = kus m = metr mm = milimetr bm = běžný metr h = hodina kw = kilowatt d = průměr Zařízení pro ochlazování imunohematologické laboratoře 1.1 ks 1 Venkovní jednotka split systému. Chladivo R410A. Provedení tepelné čerpadlo s funkcí chlazení a topení (chlazení, topení, odvlhčení, automatická volba). Automatický restart po výpadku napájecího napětí. Garance provozu při venkovních teplotách: chlazení: 15 C až +43 C, topení: -10 C až +24 C. Max. délka rozvodů 50. Max. převýšení 30 m. Qchjm=10 kw, N=1f~/3,11 kw SEER=5,2, SCOP 3, ks 2 Vnitřní jednotka split systému nástěnném provedení. Obsahuje ventilátor, výparník, filtr vzduchu a vaničku pro sběr kondenzátu. Polohovatelné nastavení směru výdechu vzduchu. Automatický restart po výpadku napájecího napětí. Silové napájení z venkovní jednotky. Qch=5 kw ks 2 Čerpadlo kondenzátu s ovládáním tepelnými senzory tepla a chladu výkon 8l/h, sací výška 5m, výtl. výška 8m, možnost chodu "na sucho" 1.3 ks Twin Kit -sada T-kusů a dalšího příslušenství pro připojení kombinace 2 vnitřních a 1 společné venkovní jednotky 1.4 ks 1 Zjednodušený kabelový ovladač s LCD zobrazovačem (tzv hotelový) 1.5 bm 35 Měděné potrubí z potravinářské Cu pro vedení parní i kapalné složky chladiva (dvojtrubka) včetně izolace. Izolace na bázi syntetického kaucuku s uzavrenými bunkami. Rozsah pracovních teplot : -40 až +105 C. Tepelná vodivost : Λ = 0,038 W/mK. Požární vlastnosti : samozhášivý, oznacení C1 dle CSN kg 2 Chladivo pro doplnění okruhu 1.6 bm 15 Plastový kanál 80x60 mmpro ukládání chladivového potrubí a vč. tvarovek 1.7 bm 35 Svazek kabelů propojující venkovní a vnitřní jednotku split systému pro přenos dat (stíněný kabel) a silové napájení vnitřní jednotky split systému 1

11 VFN,poliklinika, obj C1 imunohem. laboratoř Soupis prací a dodávek výtisk : Poz. M.j. Množ ství 1.8 bm 14 Popis Stíněný kabel mezi kabelovým ovladačem a hlavní vnitřní jednotkou a mezi hlavní a podružnou jednotkou 1.9 ks 1 Systém 2 sklápěcích konzol tvaru L pro zavěšení venkovní jednotky. Konzoly obsahují tlumiče vibrací 1.10 bm ks ks 2 Montáž chladivového potrubí a propojovacích kabelů. Propojení vnitřní a venkovní jednotky chladivovým potrubím a kabelovým svazkem, zavěšování potrubí na stavební konstrukci pomocí příchytek, ukládání do plastového kanálu, případné spojování letováním stříbrnou pájkou. Montáž obsahuje potřebný montážní a spojovací materiál Montáž vnitřních a venkovních jednotek splitsystému. Zavěšení vnitřní jednotky na zeď pomocí hmoždinek a šroubů, zavěšení venkovní jednotky na typové konzole Ověření funkce datového propojení venkovní a vnitřní jednotky, prověření funkce kabelového ovladače, kontrola chladícího výkonu a celkové uvedení uvedení do provozu 1.13 ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení po montáži 1.14 ks 1 Doprava materiálu na stavbu 1.15 ks 1 Přesun materiálu po stavbě celkem VÝKAZ VÝMĚR NÁVAZNÝCH PROFESÍ (HLAVNÍ POLOŽKY PRO VYPRACOVÁNÍ NABÍDKY NA VEŘEJNOU ZAKÁZKU) - není určen pro objednávky prací a materiálu. Přesnou specifikaci prací a materiálu bude zpracovávat generální dodavatel pro potřeby realizace Elektro silnoproud ks 1 Revize jištění vývodu poskytnutého VFN ks 1 Jistící prvky do rozváděče (v případě negativního výsledku revize) bm 30 kabel s příslušným počtem žil o příslušném průřezu od poskytnutého vývodu k napojení venkovních jednotek (odhad) ks 1 montážní materiál ks 1 montáž zařízení ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení 2

12 VFN,poliklinika, obj C1 imunohem. laboratoř Soupis prací a dodávek výtisk : Poz. M.j. Množ ství po montáži Popis ks 1 revizní zpráva ks 1 doprava materiálu na místo stavby ks 1 přesun materiálu po stavbě Zdravotně technické istalace bm 15 plastové potrubí DN 32 včetně tvarovek pro odvod kondenzátu ks 1 zápachová uzávěrka DN 32pro připojení svodu kondenzátu na kanalizaci ks 1 montáž rozvodů ks 1 pomocný a montážní materiál ks 1 stavební přípomoce (zhotovení prostupů a jejich dozdění a zapravení po montáži ks 1 doprava materiálu na místo stavby ks 1 přesun materiálu po stavbě 3
