1 Přechod na odkaz z obsahu: CTRL+Enter!! Obsah Titl.:... 2 Seznam výrobků Anténní stožáry Držáky pro upevnění antén Skříně, poličky Anténní stožár trubkový ø48,5 mm Anténní stožár trubkový ø76 mm Dělený anténní stožár ø89/ø76 mm Anténní stožár sklopný HSD ø76 mm Dělený anténní stožár Anténní stožár trubkový ø Anténní trojnožka pro rovné střechy HTN2 ø1,5" Anténní trojnožka pro rovné střechy HTN Anténní trojnožka pro rovné střechy - hlavní zásady pro návrh Anténní trojnožka Al ø48mm Přenosná trojnožka Al ø48mm (pro účely měření) Výložník VA 50 (pro 1 anténu VYA 100) Výložník pro antény OSŽ 20P Souprava pro montáž výložníku antény ZZ21L Jednoramenný výložník 400, 600 se třmeny pro stožár Dvouramenný výložník pro stožár Dvouramenný výložník pro stožár vrchní montáž Konzola pro anténu na zeď - typ "U" Konzola pro anténu na zeď - typ "L" Okenní držák antény Držák prutové antény Trubkový nástavec pro stožáry velkých průměrů Plechová skříň PS1A horní Plechová skříň PS1B dolní Plechová skříň pro ZR47 horní Plechová skříň pro ZR47 dolní Skříň pro přechodové pojistky Skříň izolačního trafa SIT Skříň izolačního trafa vz. AŽD Dřevěná bateriová skříň inov. - typ DBSI Skříňka pro baterii vzor AŽD Bateriová skříňka s krytem závěsná pro 1 (2, 3) baterie Polička pod telefonní přístroj na zeď Polička pod ovládací skříňku ZO47 na zeď Police dřevěná na zeď Police pod akumulátory , Police pod záznamové zařízení (PC) pro TRS světlý dub, tmavá třešeň... 42

2 Titl.:

3 Aktualizace Seznam výrobků fy Signal Mont Hradec Králové pro stožáry, držáky antén a skříňky pro radiofikaci - obsah katalogu: 3. Anténní stožáry Pozor - u všech níže uvedených stožárů zadat způsob ukončení horního konce dle typu antény!! (9 002, 9 003, 9 004, 9 005) Anténní stožár trubkový ø48,5 mm 4 m (4,5 m, 5 m, 5,5 m, 6 m) (9 002, 9 003, 9 004, 9 005) Anténní stožár trubkový ø76 mm 4 m (4,5 m, 5 m, 5,5 m, 6 m) (9 008, 9 009) Anténní stožár trubkový ø76 mm 2 m (2,5 m, 3 m) (9 002, 9 003) Dělený anténní stožár ø89/ø76 mm - var.4/2 (var.4/3, var.4/4) (9 005, 9 006) Dělený anténní stožár ø89/ø76 mm - var.5/2 (var.5/3, var.5/4) (9 008, 9 009, 9 010, 9 011) Dělený anténní stožár ø89/ø76 mm - var.6/2 (var.6/3, var.6/4, var.6/5, var.6/6) (9 019) Dělený anténní stožár ø89/ø76 mm - var.3/5 (var.5/5) Anténní stožár sklopný HSD ø76 mm (9 002, 9 003, 9 004) Dělený anténní stožár ø108/ø89 - var.5/3 (6/3, 6/4, 6/5) /ukončení volné Dělený anténní stožár ø108/ø89 var.6/6 /ukončení volné s kotvením (9 007, 9 008, 9 009) Dělený anténní stožár ø108/ø89 - var.5/3 (6/3, 6/4, 6/5) /ukončení zaslepené Dělený anténní stožár ø108/ø89 var.6/6 /ukončení zaslepené s kotvením (9 002, 9 003) Anténní stožár trubkový ø89-4 m (5 m, 6m) - ukončení volné (9 006, 9 007) Anténní stožár trubkový ø89-4 m (5 m, 6m) - ukončení zaslepené Anténní trojnožka pro rovné střechy HTN2 ø1,5" (9 002, 9 003)Anténní trojnožka pro rovné střechy HTN6 (HTN5, HTN4) Ø76 mm bez kotvení pro ZA Anténní trojnožka pro rovné střechy HTN9 Ø76 mm s prodloužením s kotvením pro ZA Anténní trojnožka pro rovné střechy HTN5 Ø76 mm s kotvením pro ZA (9 007) Anténní trojnožka pro rovné střechy HTN6 (HTN5) Ø76 mm bez kotvení pro 2x ZA Anténní trojnožka Al ø48mm Přenosná trojnožka Al ø48mm (pro účely měření) 4. Držáky pro upevnění antén Výložník VA 50 (pro 1 anténu VYA 100) Výložník antény pro OSŽ 20P Souprava pro montáž výložníku antény ZZ21L Jednoramenný výložník 400 se třmeny pro stožár ø76

4 Jednoramenný výložník 600 se třmeny pro stožár ø Jednoramenný výložník 400 se třmeny pro stožár ø Jednoramenný výložník 600 se třmeny pro stožár ø Jednoramenný výložník 400 se třmeny pro stožár ø Jednoramenný výložník 600 se třmeny pro stožár ø , 9 002, Dvouramenný výložník pro stožár ø90/120 rozteč 1/0.6/0.36m , 9 007, Dvouramenný výložník pro stožár ø60/90 rozteč1/0.6/0.32m , 9 010, Dvouram.výložník pro stožár ø76 rozteč 1/0.6/0.32m vrchní montáž Konzola pro anténu na zeď - typ "U" (na hmoždinky) Konzola pro anténu na zeď - typ "L" (na hmoždinky) (9 002) Okenní držák antény (Držák prutové antény) Trubkový nástavec pro stožáry velkých průměrů 5. Skříně, poličky (Skříně až jsou uzamykatelné) (9 002) Plech. skříň PS1A - horní (PS1B - dolní) (lze vyrobit odlišně dle projektu) (9 002) Plechová skříň pro ZR47 horní (dolní) Skříň pro přechodové pojistky (plechová) Skříň izolačního trafa SIT (trafo není součástí výrobku) Skříň izolačního trafa vz. AŽD (trafo není součástí výrobku) Dřevěná bateriová skříň - typ DBSI Skříňka pro baterii vzor AŽD (9 005, 9 006) Bateriová skříňka s krytem závěsná pro 1 (2, 3) baterie (9 002) Polička pod telefonní přístroj (pod ovládací skříňku ZO47) na zeď (9 004) Police dřevěná na zeď (Police pod telefon na zeď dřevěná) Police pod akumulátory (Zadat rozměry d x š x v!) Police pod záznamové zařízení (PC) pro TRS světlý dub (tmavá třešeň)

5 Anténní stožár trubkový ø48,5 mm

6 Anténní stožár trubkový ø76 mm

7 Dělený anténní stožár ø89/ø76 mm

8 Anténní stožár sklopný HSD ø76 mm

9 Dělený anténní stožár Dělený anténní stožár ø108/ø89 - var.5/3 (6/3, 6/4, 6/5) /ukončení volné Dělený anténní stožár ø108/ø89 var.6/6 /ukončení volné s kotvením Dělený anténní stožár ø108/ø89 - var.5/3 (6/3, 6/4, 6/5) /ukončení zaslepené Dělený anténní stožár ø108/ø89 var.6/6 /ukončení zaslepené s kotvením

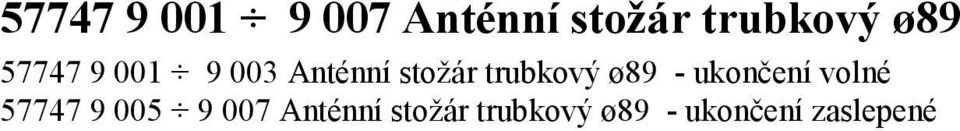

10 Anténní stožár trubkový ø Anténní stožár trubkový ø89 - ukončení volné Anténní stožár trubkový ø89 - ukončení zaslepené

11 Anténní trojnožka pro rovné střechy HT 2 ø1,5"

12 Anténní trojnožka pro rovné střechy HT Anténní trojnožka pro rovné střechy *76 mm bez kotvení pro ZA Anténní trojnožka pro rovné střechy *76 mm s prodl. s kotv. pro ZA Anténní trojnožka pro rovné střechy *76 mm s kotvením pro ZA , Anténní trojnožka pro rovné střechy *76 mm bez kotvení pro 2x ZA49

13 57752 Anténní trojnožka pro rovné střechy - hlavní zásady pro návrh Hlavní zásady pro návrh, konstrukci a použití Anténního stožáru trojnožky HT 6 č.v Anténního stožáru trubkového Ø76 č.v Děleného anténního stožáru Ø89/76 č.v Toto zpracování rozboru a rozlišení variant provedeno na základě statických výpočtů, provedených autorizovaným inženýrem pro statiku pro statiku ing.zaplatílkem - ČKAIT v 11/99. Anténa ZA 43: Anténa 2x ZA 49: Varianty stožárů: Ant.stožár trojnožka HTN 6 bez kotvení pro ant. ZA Ant.stožár trojnožka HTN 5 bez kotvení pro ant. ZA 43 (var. 5 a 5,5m) Ant.stožár trojnožka HTN 4 bez kotvení pro ant. ZA 43 (var. 4 a 4,5m) Ant.stožár trojnožka HTN 9 (s prodloužením) s kotvením pro ant. ZA Ant.stožár trojnožka HTN 5 s kotvením pro ant. ZA 43 (var.: menší než 6m) Ant.stožár trojnožka HTN 6 bez kotvení pro ant. 2x ZA 49 (var. 6 a 5,5m) Ant.stožár trojnožka HTN 5 bez kotvení pro ant. 2x ZA 49 (var. do 5m) Základní skupiny provedení: Ant.stožár trubkový do 5m - bez kotvení pro ant. ZA ,005 Ant.stožár trubkový Ø76-5,5 a 6m - bez kotvení pro ant. ZA Dělený ant.stožár trubkový Ø89/76 (do var.009) - 6/4m - s kotvením pro ant. ZA Dělený ant.stožár trubkový Ø89/76-6/5m - s kotvením pro ant. ZA Dělený ant.stožár trubkový Ø89/76-6/6m - s kotvením pro ant. ZA 43 Poznámky pro montáž: - Ant. stožár trojnožku HTN sestavit na místě tak, aby pata stožáru byla nad střechou. - Vypočtené parametry u stožáru s kotvením platí pouze v případě, že kotevní lanka nejsou volná (jsou trvale řádně napnuta). Zajistit konzervaci závitů napínacích šroubů. - Kotevnímu šroubu betonového základu zajistit trvalou ochranu před korozí v místě styku s betonem.. Poznámky pro projektanta: - Atypická provedení je nutno podložit na zvláštní objednávku konkrétním výpočtem - Použité lanko ø6,3 - výpočtem potvrzena mnohonásobná bezpečnost pro nejnepřízivější případ - Pro kotvení použít Soupravu pro kotvení stožáru č.v (ø76), (ø89), jako volnou sestavu objímky, 30m lanka Ø6,3, 6ks svorek a 3ks napínacích šroubů - Pro určený rozměr betonového základu je standartní výška 250mm - Hmotnosti beton.základů: 30x30cm 57kg, 40x40 105kg, 50x50 155kg a 60x60 225kg

14 - Hmotnost stožáru ø76x4 je 7,1 kg/m, ø76x5,6 je 9,72 kg/m, ø89x4 je 8,39 kg/m - Hmotnost (bez stožáru) konstrukce kg Přehled variantních provedení stožárů v závislosti na potřebné výšce stožáru, kotvení a použité anténě (ZA 43/ZA 49 výr. Tesla Pardubice): Bez kotvení Bez kotvení Bez kotvení S kotvením ve výši 6 m S kotvením Bez kotvení Bez kotvení Bez kotvení Bez kotvení S kotvením ve výši 6 m S kotvením ve výši 6 m S kotvením ve výši 7 m Pro anténu: ZA 43 ZA 43 ZA 43 ZA 43 ZA 43 2 x ZA 49 2 x ZA 49 ZA 43 ZA 43 ZA 43 ZA 43 ZA 43 Číslo výkresu: ,002, ,006 Do var m 5 + 5,5 m 4 + 4,5 m 9 m do 6 m 5,5 + 6 m do 5 m do 5 m 5,5 + 6 m do 6/4 m 6/5 m 6/6 m Rozpěra - tr. ø32x2,9 X X X X X X Rozpěra - tr. ø44,5x4 X Vzpěra - tr. ø32x2,9 X X X X X Vzpěra - tr. ø44,5x4 X X Základ 30x30cm X X X Základ 40x40cm X X Základ 50x50cm X Základ 60x60cm X Stožár.trubka ø76x4 X X X X X X X X X (horní díl) Stožár.trubka ø76x5,6 X X X Stožár.trubka ø89x4 (pro napoj ení) (pro napo jení) Pozn.: Platí, kde výpočet potvrdil řešení pro anténu ZA 43, tam lze automaticky použít s velkou bezpečností i anténu ZA 49.
