Podniková norma PRE a PREdi ROZVÁDĚČ 22 KV, TYP GA

Rozměr: px
Začít zobrazení ze stránky:

Download "Podniková norma PRE a PREdi ROZVÁDĚČ 22 KV, TYP GA"

Transkript

1 Strana: 1/9 Charakteristika: Rozváděče typu GA jsou typově zkoušené, kompaktní, kovově kryté, skříňové rozváděče VN s izolací SF 6. Charakteristické vlastnosti rozváděče: spínací prostor tvoří hermetická nádoba svařované konstrukce z ušlechtilé oceli, plněná plynem SF 6. průchodky jsou provedeny z licí pryskyřice a jsou kusově zkoušeny měřením částečných výbojů. má samostatné pohony pro ovládání odpínače a uzemňovače, bezúdržbové. zapůsobení pojistek je signalizováno červeným terčíkem. připojení přívodních kabelů musí být provedeno konektorovými T koncovkami. Přívodní kabely lze používat pouze plastové. rozváděč je zkoušen dle ČSN EN dle přílohy AA vnitřní poruchový oblouk a plně splňuje kritéria 1 až 5 dle kvalifikace IAC vývodní pole na transformátor je opatřeno integrovanou kabelovou koncovkou. V provedení pro PRE mechanické blokování čelního krytu kabelového připojení při ZAP odpínači (panel lze otevřít pouze při ZAP uzemňovači) a při sejmutém čelním krytu lze odpojit uzemňovač. zpětná závora opětovné zapnutí odpínače je možné jen po nasazení čelního krytu a otočení západky, u pole vývodu na trafo nelze při sejmutém víku manipulovat s odpínačem ani se zemničem. kapacitní indikátory napětí jsou instalovány bez vestavěných signálek (doutnavek), k signalizaci je dodáván 1 ks zásuvného indikátoru napětí. pro manipulaci s pohony 2 ovládací tyče, které jsou odlišeny barevně. Lesklá je určena pro manipulaci s odpínačem a červená pro manipulaci s uzemňovačem. Oblast použití: Kovově zapouzdřené rozváděče s izolací SF 6 - typ GA jsou určeny do distribučních i velkoodběratelských trafostanic 22/0,42 kv, průběžných i koncových, kioskových, kompaktních i vestavěných. Jsou vhodné pro instalaci ve vlhkém a prašném prostředí a v městských aglomeracích. Technická data rozváděče GA: Jmenovité napětí Jmenovitý proud Jmenovitý kmitočet Zkušební stříd. napětí proti zemi Zkušební rázové napětí proti zemi Teplota okolí 25 kv 630 A 50 Hz 50 kv 125 kv - 25 C +40 C Kabelový vývod: Jmenovitý proud 630 A Jmenovitý zkratový proud 1 s 20 ka Počet sepnutí do zkratu 5 Nárazový zkratový proud 50 ka Počet vypnutí se jmen. vyp. proudem 100 Jmen. kapacitní vypínací proud 50 A Připojitelný průřez kabelu do 300 mm 2

2 Strana: 2/9 Transformátorový vývod: Odpínač/uzemňovač: 2. uzemňovač za pojistkou: Jmen. proud 200 A Jmen. zkratový proud 1 s 2,5 ka Jmen. zkratový proud 1 s 20 ka Nárazový zkratový proud 6,3 ka Počet sepnutí do zkratu 5 Připojitelný průřez do 240 mm 2 Nárazový zkratový proud 50 ka Počet vypnutí se jmen. vyp. proudem 100 Vypínač SF 6 : Jmen. proud 250 A Jmen. zkratový proud 1 s 16 ka Počet sepnutí do zkratu 2 Nárazový zkratový proud 40 ka Počet sepnutí se jmen. provoz. proudem 2000 Normy a předpisy: Rozváděče GA odpovídají požadavkům ČSN EN , ČSN 60694, ČSN EN , ČSN EN ,ČSN EN Schéma zapojení: 2K 1TS kabel kabel trafo 2K 2TS kabel kabel trafo - trafo

3 Strana: 3/9 3K 1TS kabel kabel kabel trafo 2K 1 LSF630 kabel kabel trafo (s vypínačem SF 6 ) Hlavní rozměry a hmotnosti zapojení Označení (Typ) Provedení Rozměry v mm šířka výška hloubka Hmotnost [kg] GA 2K 1TS 2 kabelové přívody vývod na transformátor GA 2K 1TS-C jištěný pojistkami GA 3K 1TS 3 kabelové přívody vývod na transformátor GA 3K 1TS-C jištěný pojistkami GA 2K 2TS 2 kabelové přívody vývody na transformátor GA 2K 2TS-C jištěné pojistkami GA 2K 1LSF630 2 kabelové přívody vývod na transformátor GA 2K 1LSF630-C s vypínačem SF

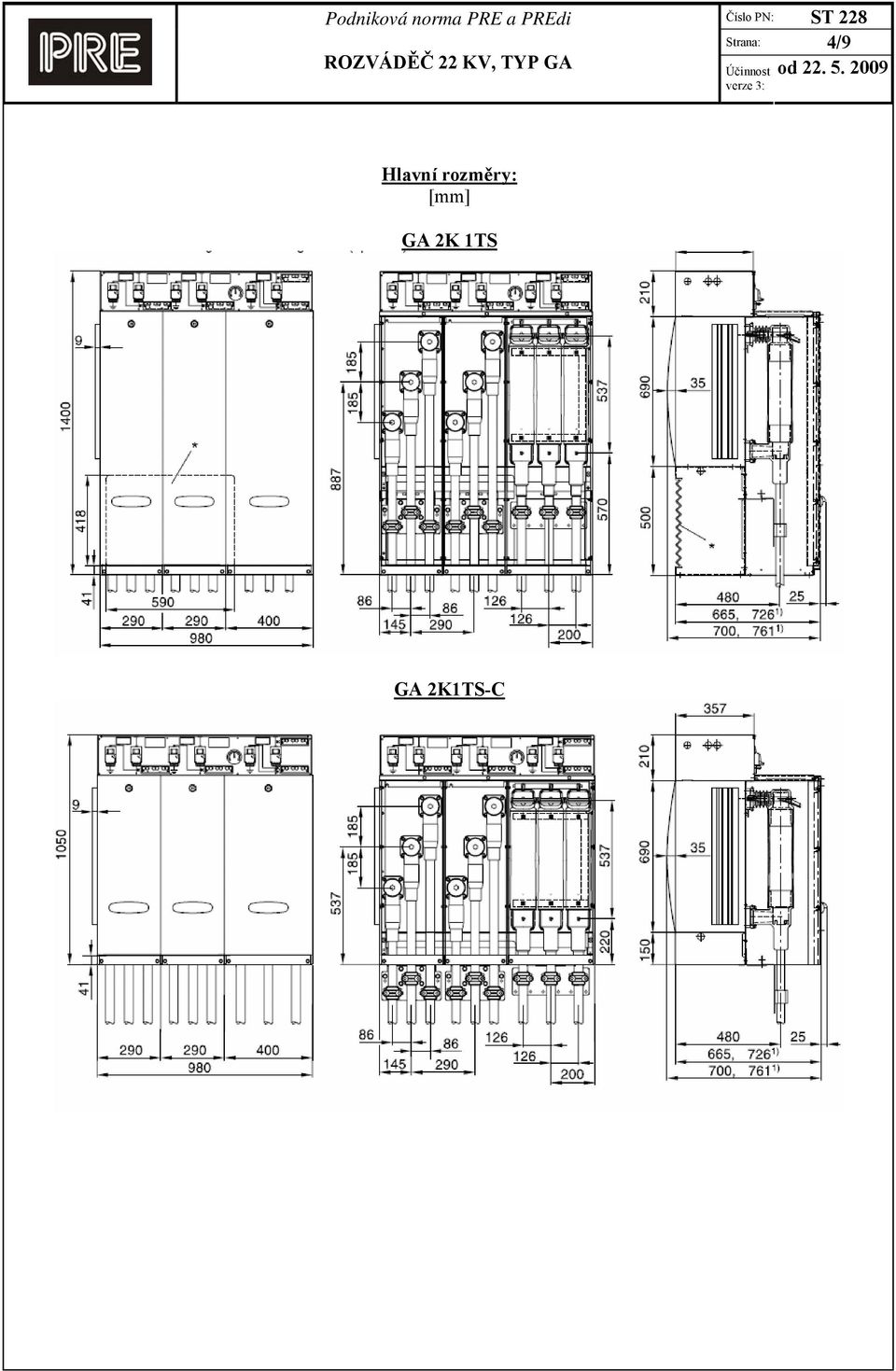

4 Strana: 4/9 Hlavní rozměry: [mm] GA 2K 1TS GA 2K1TS-C

5 Strana: 5/9 GA 2K2TS;3K1TS; GA 2K2TS-C;3K1TS-C

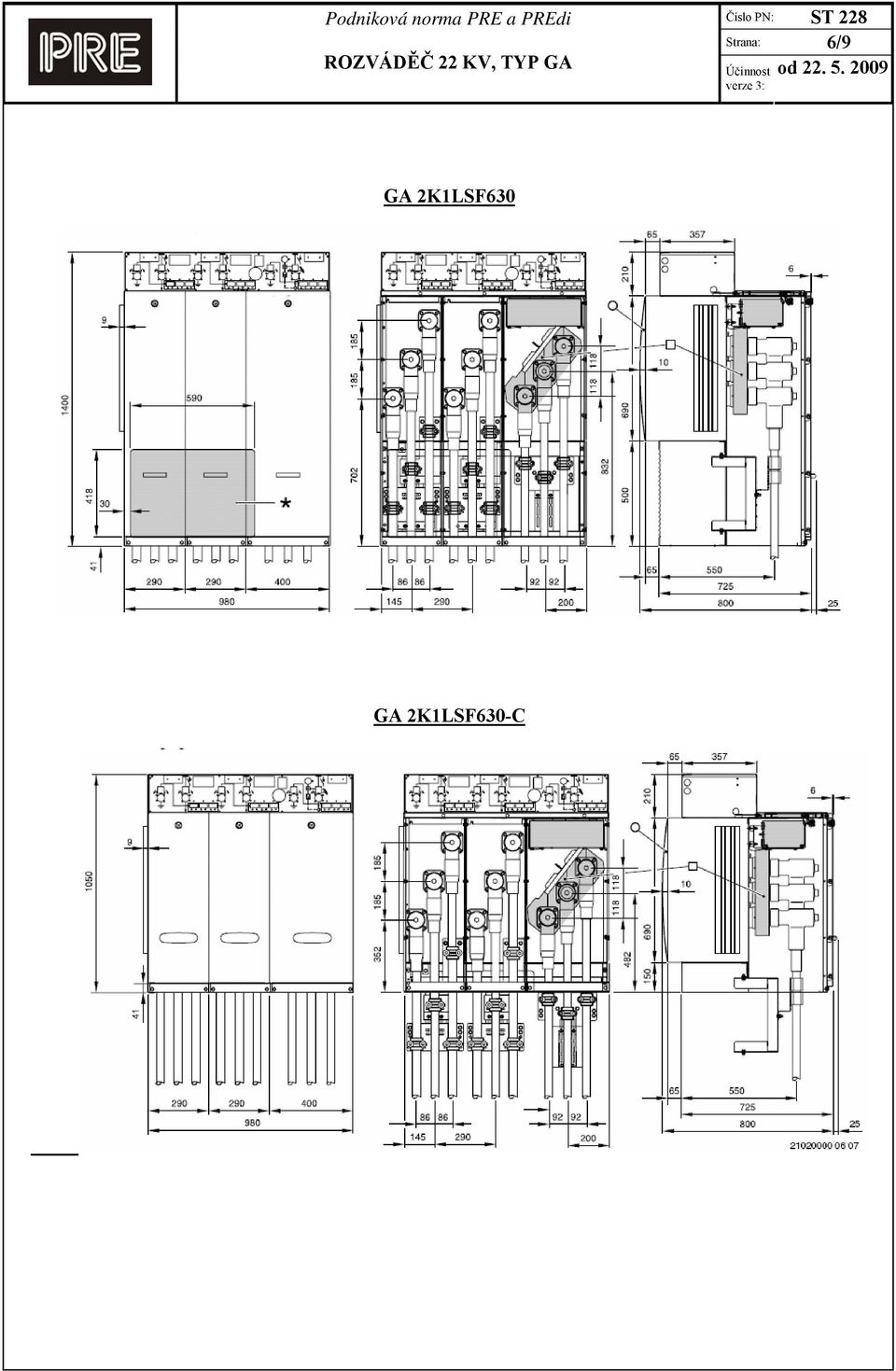

6 Strana: 6/9 GA 2K1LSF630 GA 2K1LSF630-C

7 Strana: 7/9 Rozváděč GA 2K1TS;2K1TS-C Uvolnění přetlaku A (mm) B (mm) Do kabelového prostoru verze C Přes chladící mřížku Pokud nebudou v jedné linii použity rozváděče typu GAE, lze snížit odstup od stěny na 100mm

8 Strana: 8/9 Rozváděč GA 3K1TS;3K1TS-C;2K2TS;2K2TS-C Uvolnění přetlaku A (mm) B (mm) Do kabelového prostoru verze C Přes chladící mřížku Pokud nebudou v jedné linii použity rozváděče typu GAE, lze snížit odstup od stěny na 100mm

9 Strana: 9/9 Rozváděč GA 2K1LSF630; GA 2K1LSF630-C Uvolnění přetlaku A (mm) B (mm) C (mm) Do kabelového prostoru verze C Přes chladící mřížku Poznámky: 1. V poli vypínače SF 6 je osazena ochrana nevyžadující pomocné ss napájení SEG typ WIC1. 2. V poli vypínače SF 6 se pro připojení na transformátor musí použít stíněný T-konektor typu FMCEAs - 630/400 (PRYSMIAN). Stíněný T-konektor typu FMCTS 400 (PRYSMIAN) nelze v tomto poli z prostorových důvodů použít bez předchozího instalování hlubšího krytu kabelového prostoru. Hlubší kryt zvětší původní kabelový prostor o 100mm. Výrobce: Ormazabal (SRN) Dodavatel: Moeller Elektrotechnika
