1 STŘEDNÍ ŠKOLA STAVEBNÍ JIHLAVA SADA 1 ZÁKLADNÍ KONSTRUKČNÍ PRVKY STAVEB PS 18. ZEMNÍ PRÁCE ZAJIŠŤOVÁNÍ STĚN VÝKOPŮ DIGITÁLNÍ UČEBNÍ MATERIÁL PROJEKTU: SŠS JIHLAVA ŠABLONY REGISTRAČNÍ ČÍSLO PROJEKTU:CZ.1.09/1.5.00/ ŠABLONA: III/2 - INOVACE A ZKVALITNĚNÍ VÝUKY PROSTŘEDNICTVÍM ICT JANA SVOBODOVÁ, ING 2012 PROJEKT JE SPOLUFINANCOVÁN EVROPSKÝM SOCIÁLNÍM FONDEM A STÁTNÍM ROZPOČTEM ČESKÉ REPUBLIKY

2 ZAJIŠŤOVÁNÍ STABILITY STĚN VÝKOPŮ V POZEMNÍM STAVITELSTVÍ JE TŘEBA ZAJIŠŤOVAT STABILITU STĚN VÝKOPŮ NEJČASTĚJI PŘI ZEMNÍCH PRACÍCH, VÝJIMEČNĚ PŘI ZAJIŠŤOVÁNÍ ZEMNÍCH TĚLES. V POZEMNÍM STAVITELSTVÍ ROZLIŠUJEME TŘI ZÁKLADNÍ DRUHY VYKOPÁVEK: STAVEBNÍ JÁMA - JE VYKOPÁVKA POD ÚROVNÍ PŘILEHLÉHO TERÉNU SE SVISLÝMI NEBO ŠIKMÝMI STĚNAMI, MIN. ROZMĚR NA POVRCHU JE 2 X 2 M A HLOUBKA NENÍ PŘEVLÁDAJÍCÍ ROZMĚR STAVEBNÍ ŠACHTA - JE VYKOPÁVKA POD ÚROVNÍ PŘILEHLÉHO TERÉNU SE SVISLÝMI NEBO ŠIKMÝMI STĚNAMI, MAX.PLOCHA NA POVRCHU JE 36 M 2 A HLOUBKA JE PŘEVLÁDAJÍCÍM ROZMĚREM STAVEBNÍ RÝHA - JE VYKOPÁVKA POD ÚROVNÍ PŘILEHLÉHO TERÉNU SE SVISLÝMI NEBO ŠIKMÝMI STNAMI, MAX. ŠÍŘKA JE 2 M, MAX. HLOUBKA JE 16 M A DÉLKA JE PŘEVLÁDAJÍCÍM ROZMĚREM STĚNY VYKOPÁVEK ZAJIŠŤUJEME: SVAHOVÁNÍM ROUBENÍM-PAŽENÍM

3 SVAHOVÁNÍ SVAHOVANÝ VÝKOP JE VHODNÝ ZEJMÉNA PRO VÝKOPY STROJNĚ TĚŽENÝCH STAVEBNÍCH RÝH A JAM, U NICHŽ JE PO OBVODĚ VÝKOPU DOSTATEK VOLNÉHO MÍSTA. STĚNY SVAHOVANÉHO VÝKOPU SE V TOMTO PŘÍPADĚ NEMUSÍ ZAJIŠŤOVAT ŽÁDNOU DOČASNOU KONSTRUKCÍ. SKLON SVAHU VÝKOPU ZÁVISÍ NA ÚHLU VNITŘNÍHO TŘENÍ ZEMINY. U VÝKOPŮ JEJICHŽ HLOUBKA JE VĚTŠÍ NEŽ 5 M, SE VE SVAHU ZŘIZUJE LAVIČKA, JEJÍŽ NEJMENŠÍ ŠÍŘKA JE 500 MM.

4 ROUBENÍ,PAŽENÍ DOČASNÁ NEBO TRVALÁ KONSTRUKCE, KTERÁ ZABRÁNÍ SESUVU PŮDY SE NAZÝVÁ ROUBENÍ. V POZEMNÍM STAVITELSTVÍ JE VŽITÝ NÁZEV PRO KONSTRUKCE,KTERÉ ZABRÁNÍ SESUVU SVISLÉ VÝKOPOVÉ STĚNY PAŽENÍ. DLE HLOUBKY A TVARU VÝKOPU,DRUHU ZEMINY A POSTUPU PRÁCE VOLÍME RŮZNÉ DRUHY PAŽENÍ. PAŽENÍ PŘÍLOŽNÉ JÍLOVITÍ ZEMINY, KRÁTKODOBĚ UDRŽÍ TVAR VÝKOPU PAŽINY SE PŘIKLÁDAJÍ PŘÍMO KE STĚNĚ VÝKOPU JSOU VODOROVNÉ NEBO SVISLÉ ZAJIŠTĚNÍ PROTI ZEMNÍMU TLAKU SE PROVÁDÍ ROZPĚRAMI,VZPĚRAMI NEBO KLEŠTINAMI

5 PAŽENÍ DO ZÁPOR DOPORUČUJE SE PŘI PROVÁDĚNÍ ROZMĚRNÝCH A HLUBOKÝCH STAVEBNÍCH JAM, JEJICHŽ VÝKOP JE PROVEDEN SOUDRŽNÝMI ZEMINAMI. PO OBVODĚ BUDOUCÍ STAVEBNÍ JÁMY SE ZABERANÍ VÁLCOVANÉ OCELOVÉ TYČE TVARU I, A TO VE VZÁJEMNÉ VZDÁLENOSTI DO 2 M A DO HLOUBKY NEJMÉNĚ 1,5 M POD ÚROVEŇ PŘEDPOKLÁDANÉHO DNA STAVEBNÍ JÁMY. PO ZABERANĚNÍ ZÁPOR SE POSTUPNĚ HLOUBÍ STAVEBNÍ JÁMA A DO PŘÍRUB ZABERANĚNÝCH ZÁPOR SE ZASOUVAJÍ VODOROVNÉ PAŽINY. PŘI HLOUBCE STAVEBNÍ JÁMY VĚTŠÍ NEŽ 3,5 M SE MUSÍ ZÁPORY KOTVIT (V TAKOVÉM TO PŘÍPADĚ JE LÉPE POUŽÍT JINÝ SYSTÉM). HNANÉ PAŽENÍ

6 HNANÁ PAŽENÍ TOHOTO ROUBENÍ SE POUŽÍVÁ U VÝKOPU V SOUDRŽNÝCH ZEMINÁCH NEBO VE ZVODNĚLÝCH ZEMINÁCH. JDE O OBDOBNÝ DRUH ROUBENÍ JAKO U PŘEDCHÁZEJÍCÍHO TYPU, POUZE PAŽINY SE VHÁNĚJÍ (BERANÍ) DO ZEMINY PŘED ZAHÁJENÍM VÝKOPOVÝCH PRACÍ.

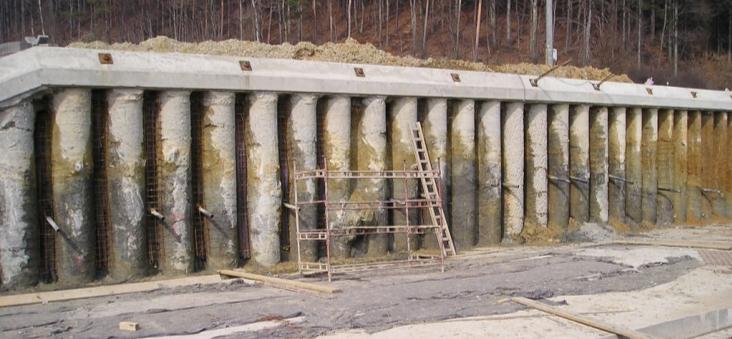

7 KOTVENÍ STĚN STAVEBNÍCH JAM DNES SE PŘI ROZSÁHLÝCH ZEMNÍCH PRACÍCH UPLATŇUJÍ PŘI ZAJIŠŤOVÁNÍ STĚN VÝKOPŮ ČASTĚJI PODZEMNÍ STĚNY NEŽ TRADIČNÍ ROUBENÍ. ZŘIZUJÍ SE PODÉL OBVODU STAVEBNÍ JÁMY BUĎ POMOCÍ ŠIROKOPROFILOVÝCH VRTŮ (TZV. PILOTOVÉ STĚNY), NEBO PRŮBĚŽNÝMI RÝHAMI (TZV. MILÁNSKÉ STĚNY), KTERÉ SE PO VYZTUŽENÍ ZABETONUJÍ. PŘI VĚTŠÍCH HLOUBKÁCH VÝKOPŮ SE MUSÍ PODZEMNÍ STĚNY KOTVIT. PILOTOVÉ STĚNY PILOTOVÉ STĚNY SE ZŘIZUJÍ Z JEDNOTLIVÝCH PILOT O PRŮMĚRU 600 AŽ 1000 MM. OTVORY PRO JEDNOTLIVÉ PILOTY SE HLOUBÍ POD OCHRANOU BENTONITOVÉ SMĚSI, POTÉ VLOŽÍME VÝZTUŽ A OD ZDOLA POSTUPNĚ BETONUJEME A ZÁROVEŇ ODČERPÁVÁME BENTONITOVU SMĚS. JEDNOTLIVÉ PILOTY VE STĚNĚ SE MOHOU BUĎ: VZÁJEMNĚ PŘESAHOVAT (VARIANTA A) VZÁJEMNĚ SE DOTÝKAT (VARIANTA B) JSOU VZDÁLENY OD SEBE CCA 2 M (VARIANTA C) - PROSTOR MEZI JEDNOTLIVÝMI PILOTAMI JE VYPLNĚN OCELOVOU SÍTÍ, NA KTEROU JE NASTŘÍKÁN BETON

8 MILÁNSKÉ STĚNY MILÁNSKÉ STĚNY JSOU PODZEMNÍ STĚNY TVOŘENÉ PRŮBĚŽNOU RÝHOU TLOUŠŤKY 400 AŽ 1500 MM A HLOUBKU DO 40 M. JEJICH STAVBA JE PLNĚ MECHANIZOVÁNA. POUŽÍVAJÍ SE SPECIÁLNÍ STROJE, KTERÉ Z ÚROVNĚ TERÉNU POSTUPNĚ HLOUBÍ RÝHU PAŽENOU VÝPLACHEM BENTONITOVOU SUSPENZÍ A PAK ZABETONOVANOU. PODZEMNÍ STĚNY TOHOTO TYPU MOHOU SLOUŽIT NEJEN JAKO ZAJIŠTĚNÍ STĚN VÝKOPŮ, ALE MNOHDY TVOŘÍ I OBVODOVÉ ZDIVO BUDOUCÍ SPODNÍ STAVBY.

9 ŠTĚTOVÉ STĚNY K HLOUBENÍ VÝKOPŮ POD ÚROVNÍ SPODNÍ VODY SE POUŽÍVAJÍ ŠTĚTOVNICE, TJ. SPECIÁLNÍ NOSNÍKY ZE DŘEVA NEBO Z OCELI ZABERANĚNÉ DO ZEMINY TĚSNĚ VEDLE SEBE. TAKTO VYTVOŘENOU ŠTĚTOVOU STĚNU SE ZACHYCUJE NEJEN TLAK VODY, ALE I ZEMNÍ TLAK. VELMI ČASTO SE ŠTĚTOVÉ STĚNY POUŽÍVAJÍ JAKO ČÁSTI TZV. JÍMEK, KTERÉ SE UPLATŇUJÍ ZEJMÉNA VE VODNÍM STAVITELSTVÍ. U STAVEB POZEMNÍHO STAVITELSTVÍ SE LZE SETKAT ZEJMÉNA SE STĚNOU PROVEDENOU ZE ZABERANĚNÝCH OCELOVÝCH ŠTĚTOVNIC TYPU LARSEN. BERANÍ SE DO HLOUBKY 20 M A NAVZÁJEM JSOU SPOJENY ZÁMKY, KTERÉ ZARUČUJÍ VODOTĚSNOST ŠTĚTOVÉ STĚNY.

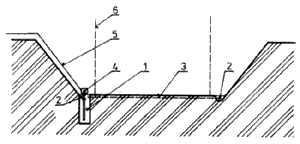

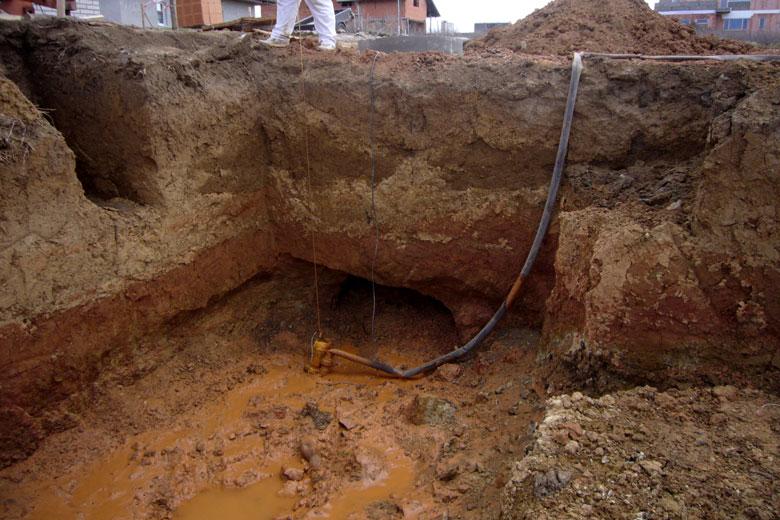

10 ODVODŇOVÁNÍ STAVEBNÍCH JAM VÝKOP STAVEBNÍ JÁMY JE NUTNO CHRÁNIT JAK PŘED POVRCHOVOU VODOU, TAK I PŘED VODOU PODZEMNÍ. PROTI PŮSOBENÍ POVRCHOVÝCH VOD, KTERÉ DO STAVEBNÍ JÁMY PŘITÉKAJÍ SE STAVEBNÍ JÁMA CHRÁNÍ OBVODOVÝMI PŘÍKOPY NA DNĚ STAVEBNÍ JÁMY A SPÁDOVÁNÍM JI ODVÁDĚJÍ DO JÍMEK, Z NICHŽ SE MŮŽE POVRCHOVÁ VODA ODČERPÁVAT. POVRCHOVÉ ODVODNĚNÍ STAVEBNÍ JÁMY (1 - SBĚRNÁ STUDNA, 2 -OBVODOVÉ PŘÍKOPY SE SPÁDEM, 3 - DRENÁŽ POD ÚROVNÍ DNA STAVEBNÍ JÁMY,4 - ČERPACÍ STANICE, 5 - VÝTLAČNÉ POTRUBÍ, 6 -BUDOUCÍ OBJEKT)

11 SVAHY VÝKOPOVÝCH JAM U HLUBŠÍCH VÝKOPŮ CHRÁNÍ PŘED PŘÍTOKEM POVRCHOVÉ VODY LAVIČKY - BERMY. HLOUBÍ- LI SE STAVEBNÍ JÁMA POD ÚROVNÍ HLADINY SPODNÍ VODY, MUSÍ SE VODA ZE STAVEBNÍ JÁMY ODVÁDĚT POVRCHOVÝM ODVODNĚNÍM. ÚROVEŇ HLADINY SPODNÍ VODY LZE BĚHEM ZEMNÍCH PRACÍ SNIŽOVAT TAKÉ TAK, ABY VODA NEDOSAHOVALA ÚROVNĚ DNA VÝKOPU STAVEBNÍ JÁMY.

12 A. DOKONČOVACÍ ZEMNÍ PRÁCE ZÁVĚREČNÉ TERÉNNÍ ÚPRAVY PO DOKONČENÍ STAVBY / DOSYPÁNÍ VÝKOPŮ,ÚPRAVA TERÉNU,KOMUNIKACÍ /.

13 Zdroje: Literatura: Moderní stavitelství pro školu a praxi, H.Nestle a kol., Praha 2005 Pozemní stavitelství I., V. Hájek a kol., Praha 1995 Pozemní stavitelství v kresbách pro 1.až 4.ročník SPŠ stavebních J. Novotný, J.Michálek, Praha 2006 Materiál je určen k bezplatnému používání pro potřeby výuky a vzdělávání na všech typech škol a školských zařízení. Autorem materiálu a všech jeho částí, není-li uvedeno jinak, je : Ing. Jana Svobodová Pokud není uvedeno jinak, byly při tvorbě použity volně přístupné internetové zdroje. Autor souhlasí se sdílením vytvořených materiálů a jejich umístěním na
